INSTRUKCJA OBSŁUGI 222843 Hendi

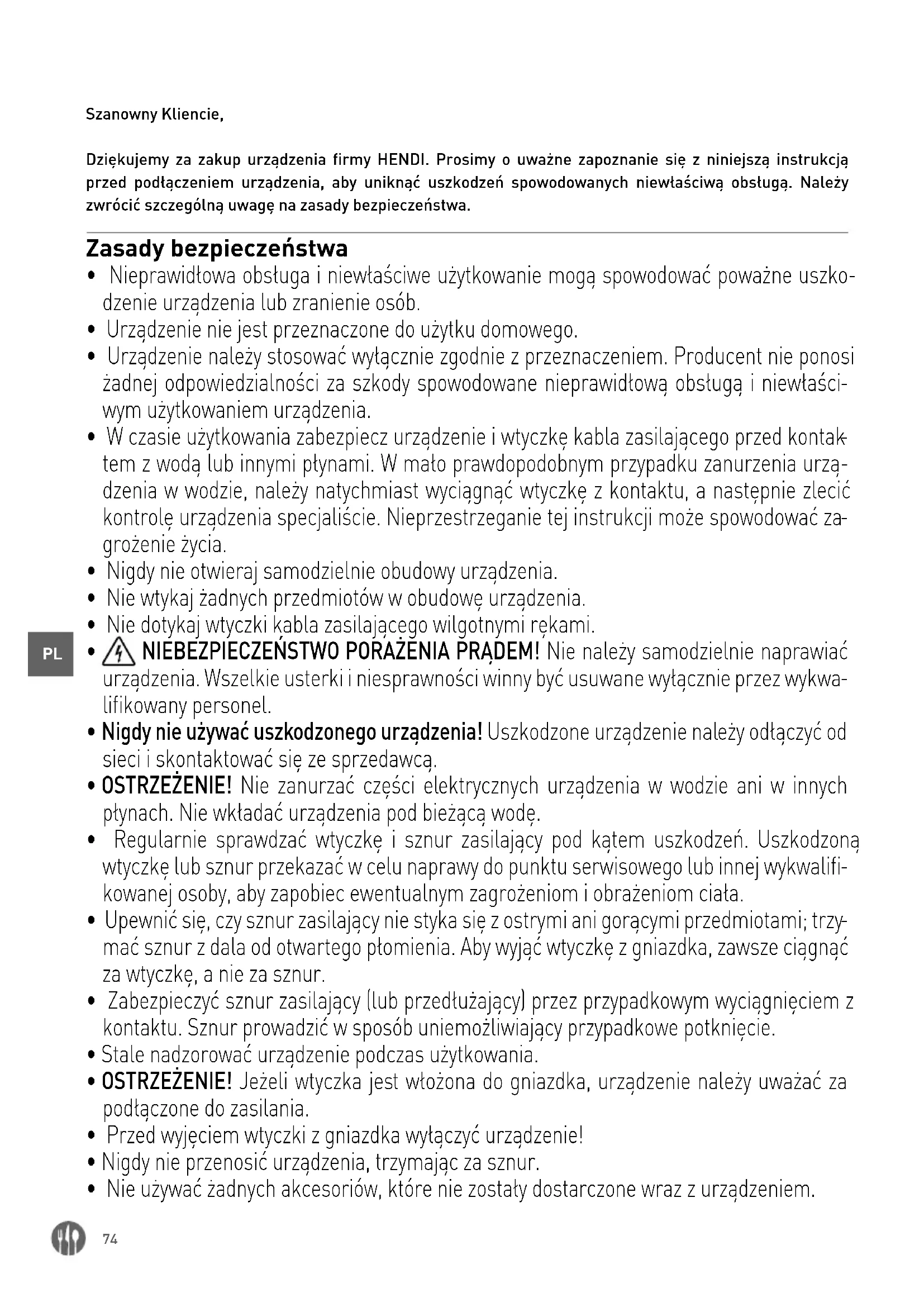

Szanowny Kliencie, Dziękujemy za zakup urządzenia firmy HENDI. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obsługą. Należy zwrócić szczególną uwagę na zasady bezpieczeństwa. Zasady bezpieczeństwa

• Nieprawidłowa obsługa i niewłaściwe użytkowanie mogą spowodować poważne uszko- dzenie urządzenia lub zranienie osób.

• Urządzenie nie jest przeznaczone do użytku domowego.

• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem. Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłową obsługą i niewłaści

wym użytkowaniem urządzenia.

• W czasie użytkowania zabezpiecz urządzenie i wtyczkę kabla zasilającego przed kontak

tem z wodą lub innymi płynami. W mało prawdopodobnym przypadku zanurzenia urzą- dzenia w wodzie, należy natychmiast wyciągnąć wtyczkę z kontaktu, a następnie zlecić kontrolę urządzenia specjaliście. Nieprzestrzeganie tej instrukcji może spowodować za

• Nigdy nie otwieraj samodzielnie obudowy urządzenia.

• Nie wtykaj żadnych przedmiotów w obudowę urządzenia.

• Nie dotykaj wtyczki kabla zasilającego wilgotnymi rękami.

NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM! Nie należy samodzielnie naprawiać urządzenia. Wszelkie usterki i niesprawności winny być usuwane wyłącznie przez wykwa

• Nigdy nie używać uszkodzonego urządzenia! Uszkodzone urządzenie należy odłączyć od sieci i skontaktować się ze sprzedawcą.

• OSTRZEŻENIE! Nie zanurzać części elektrycznych urządzenia w wodzie ani w innych płynach. Nie wkładać urządzenia pod bieżącą wodę.

• Regularnie sprawdzać wtyczkę i sznur zasilający pod kątem uszkodzeń. Uszkodzoną wtyczkę lub sznur przekazać w celu naprawy do punktu serwisowego lub innej wykwalifi

kowanej osoby, aby zapobiec ewentualnym zagrożeniom i obrażeniom ciała.

• Upewnić się, czy sznur zasilający nie styka się z ostrymi ani gorącymi przedmiotami; trzy

mać sznur z dala od otwartego płomienia. Aby wyjąć wtyczkę z gniazdka, zawsze ciągnąć za wtyczkę, a nie za sznur.

• Zabezpieczyć sznur zasilający (lub przedłużający) przez przypadkowym wyciągnięciem z kontaktu. Sznur prowadzić w sposób uniemożliwiający przypadkowe potknięcie.

• Stale nadzorować urządzenie podczas użytkowania.

• OSTRZEŻENIE! Jeżeli wtyczka jest włożona do gniazdka, urządzenie należy uważać za podłączone do zasilania.

• Przed wyjęciem wtyczki z gniazdka wyłączyć urządzenie!

• Nigdy nie przenosić urządzenia, trzymając za sznur.

• Nie używać żadnych akcesoriów, które nie zostały dostarczone wraz z urządzeniem.75

• Urządzenie należy podłączać wyłącznie do gniazdka o napięciu i częstotliwości podanych na tabliczce znamionowej.

• Włożyć wtyczkę do gniazdka zlokalizowanego w dogodnym łatwo dostępnym miejscu, tak by w przypadku awarii istniała możliwość natychmiastowego odłączenia urządzenia. W celu całkowitego wyłączenia urządzenia odłączyć je od źródła zasilania. W tym celu wyjąć z gniazdka wtyczkę znajdującą się na końcu sznura odłączanego urządzenia.

• Przed odłączeniem wtyczki zawsze pamiętać o wyłączeniu urządzenia!

• Nie korzystać z akcesoriów niezalecanych przez producenta. Zastosowanie niezaleca

nych akcesoriów może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszko- dzenia urządzenia. Korzystać wyłącznie z oryginalnych części i akcesoriów.

• Z urządzenia nie mogą korzystać osoby (także dzieci), u których stwierdzono osłabione zdolności fizyczne, sensoryczne lub umysłowe, albo którym brakuje odpowiedniej wiedzy i doświadczenia.

• W żadnym wypadku nie zezwalać na obsługę urządzenia przez dzieci.

• Urządzenie wraz ze sznurem przechowywać poza zasięgiem dzieci.

• Nie dopuścić, by dzieci wykorzystywały urządzenie do zabawy.

• Zawsze odłączyć urządzenie od zasilania, jeżeli ma być ono pozostawione bez nadzoru, a także przed montażem, demontażem i czyszczeniem.

• Nie zostawiać urządzenia bez nadzoru podczas użytkowania. Szczególne przepisy bezpieczeństwa

• Korzystaj z urządzenia wyłącznie zgodnie z instrukcją.

• Urządzenie powinno zostać zamontowane i być obsługiwane wyłącznie przez wykwalifi

kowany personel kuchenny w punktach przemysłu spożywczego, np. świadczących usłu- gi cateringowe, piekarniach, pizzeriach, cukierniach itp.

• Wszelkie czynności konserwacyjne i montażowe oraz naprawa urządzenia powinna zo

stać przeprowadzana przez wykwalifikowanych, upoważnionych techników.

• Z tyłu urządzenia znajduje się gniazdo ekwipotencjalne umożliwiające podłączenie

krzyżowe do innego urządzenia.

• Nie umieszczaj urządzenia na obiekcie emitującym ciepło (kuchenka gazowa, elek- tryczna, grill, itp.). Trzymaj urządzenie z dala od jakichkolwiek gorących powierzchni lub otwartego płomienia. Ustaw urządzenie na równej, stabilnej, czystej i suchej powierzchni, odpornej na działanie wysokich temperatur.

• Nie używaj urządzenia w pobliżu materiałów wybuchowych lub łatwopalnych, kart płat

niczych, dysków magnetycznych lub radioodbiorników.

• Jeśli to konieczne, podczas obsługi urządzenia załóż odzież ochronną, maskę lub okula

• Urządzenie nie jest przystosowane do obsługi za pomocą zewnętrznego minutnika lub oddzielnego systemu zdalnego sterowania.

• Nigdy nie manipuluj przy blokadach bezpieczeństwa.

• OSTRZEŻENIE: Nie zasłaniaj otworów wentylacyjnych urządzenia.76

• OSTRZEŻENIE: ZAWSZE pamiętaj o wyłączeniu i odłączeniu urządzenia od źródła zasila- nia przed czyszczeniem, konserwacją lub wymianą akcesoriów.

• Zapewnij co najmniej 30-centymetrowe odstępy wokół urządzenia w celu umożliwienia prawidłowej wentylacji.

• UWAGA! Odpowiednio poprowadź i zabezpiecz przewód zasilający, aby zapobiec przypad

kowemu pociągnięciu lub kontaktowi z płytą grzewczą.

• OSTRZEŻENIE! ZAWSZE pamiętaj, by nie nosić luźnej odzieży i nie dotykać ruchomych części urządzenia rękoma oraz by związać włosy.

• Podczas pracy urządzenia nie wkładaj rąk pod osłonę ani do misy.

• Nie wkładaj do misy zbyt dużych ilości składników, aby zapobiec przelaniu się zawartości. Misa mieści maksymalnie 10 litrów (model 222836) lub 20 litrów (model 222843).

• Nie myj urządzenia wodą lub za pomocą silnego strumienia. Mycie urządzenia wodą może spowodować jej przedostanie się do części elektrycznych i doprowadzić do poraże

nia prądem. Części urządzenia nie mogą być myte w zmywarce.

• Nie czyść ani nie umieszczaj urządzenia w miejscu przechowywania, zanim całkowicie nie ostygnie.

• Należy zachować szczególną ostrożność podczas przenoszenia urządzenia ze względu na jego ciężar. Urządzenie powinno być przenoszone przez 2 osoby lub przemieszczane za pomocą wózka. Przenoś urządzenie powoli i ostrożnie, nie przechylając go bardziej niż pod kątem 45°. Przeznaczenie

• Urządzenie przeznaczone do użytku profesjonal- nego, obsługa tylko przez wykwalifikowany per- sonel.

• Urządzenie przeznaczone jest do użytku ko- mercyjnego i służy do miksowania, zagniatania i emulgowania/ubijania produktów żywnościowych w punktach przemysłu spożywczego i w skle- pach. Użycie urządzenia w jakimkolwiek innym celu może prowadzić do jego uszkodzenia lub do obrażeń ciała.

• Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia. Montaż uziemienia Mikser jest urządzeniem I klasy ochronności i wy- maga uziemienia. Uziemienie zmniejsza ryzyko porażenia prądem, dzięki zastosowaniu przewodu odprowadzającego prąd elektryczny. Urządzenie wyposażone jest w przewód z uziemieniem z wty- kiem uziemiającym. Wtyczka musi zostać podłą- czona do gniazdka sieciowego, które zostało odpo- wiednio zamontowane i uziemione.77

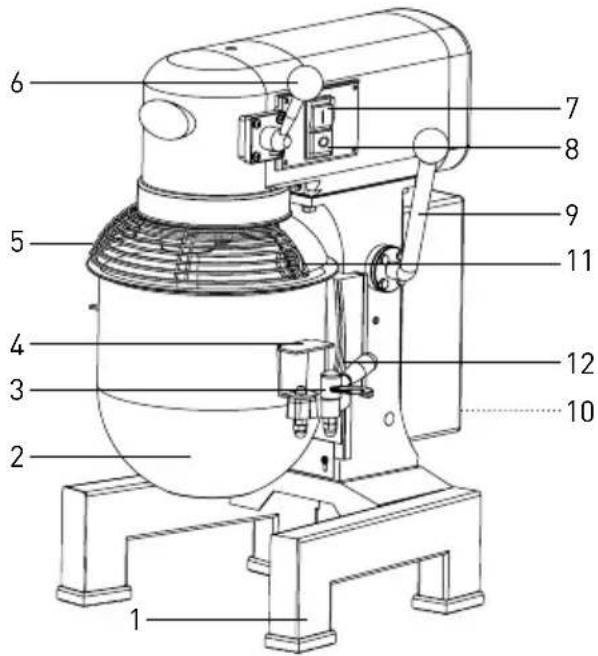

Główne części urządzenia

1. Stabilny wspornik urządzenia

4. Uchwyty misy (x 2)

6. Pokrętło prędkości

(3 ustawienia prędkości dla 3 akcesoriów)

7. Włącznik (przycisk ZIELONY, I)

8. Wyłącznik (przycisk czerwony, 0)

9. Dźwignia podnoszenia / opuszczania misy

10.Przycisk RESET (z tyłu urządzenia) 11.Uchwyt osłony misy 12.Wspornik misy

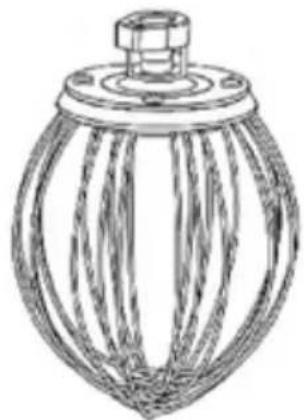

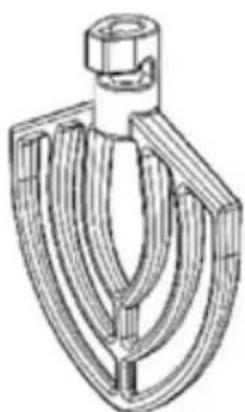

Akcesoria Mieszadło płaskie RózgaHak do wyrabiania ciasta Przed montażem

• Ostrożnie odkręć śruby przytwierdzające urzą- dzenie do elementu wsporczego, jeśli to koniecz- ne - przy pomocy klucza francuskiego.

• Zdejmij i usuń opakowanie oraz zabezpieczenia.

• Sprawdź urządzenie pod kątem kompletności oraz ewentualnych uszkodzeń podczas trans- portu. W przypadku niekompletnej dostawy (np. braku akcesoriów) lub uszkodzeń urządzenia, natychmiast skontaktuj się z dostawcą. W takim przypadku NIE korzystaj z urządzenia. (Patrz ==> Gwarancja).

• Wyczyść urządzenie oraz akcesoria (patrz ==> Czyszczenie i konserwacja).

• Sprawdź, czy urządzenie jest całkowicie suche.

• Zachowaj opakowanie na wypadek konieczności spakowania urządzenia w przyszłości.78

• Uważnie zapoznaj się z treścią instrukcji przed montażem i korzystaniem z urządzenia.

• Upewnij się, że urządzenie zostało umieszczone na suchej powierzchni o odpowiedniej wytrzyma- łości, w miejscu, które umożliwia łatwy dostęp do urządzenia.

• Upewnij się, czy specyfikacja urządzenia na ta- bliczce znamionowej odpowiada parametrom gniazdka elektrycznego, do którego ma być pod- łączone urządzenie.

• Aby umożliwić operatorowi pracę, wokół urządze- nia musi być zachowana odpowiednia przestrzeń. Wokół urządzenia nie mogą znajdować się żadne przedmioty, takie jak obieraczki, noże itp.

• Podczas pracy z urządzeniem nie noś luźnej odzieży, np. szalików itp., zwiąż włosy i nie zbli- żaj żadnej części ciała do ruchomych elementów urządzenia. UWAGA! Nigdy nie odłączaj przełącznika bezpie- czeństwa. Transport i obsługa urządzenia

• Nie przenoś urządzenia podczas jego pracy.

• Jeśli chcesz przenieść urządzenie w inne miej- sce, najpierw odłącz wtyczkę z gniazdka, wyjmij misę (2), odłącz akcesoria (rózgę, mieszadło pła- skie lub hak do mieszania ciasta).

• Przenoś urządzenie trzymając za stabilny wspor- nik (1).

• Ze względu na swój ciężar, urządzenie powinno być przenoszone przez 2 osoby lub przemiesz- czane za pomocą wózka. Szczególne zabezpieczenia Uwaga: Urządzenie wyposażone jest w 3 główne elementy zabezpieczające. Urządzenie może zostać uru- chomione jedynie, gdy wszystkie elementy zabezpieczające znajdują się we właściwych pozycjach.

• Zabezpieczenie misy: Urządzenie może zostać uruchomione dopiero, gdy misa (2) została pra- widłowo umieszczona na wsporniku.

• Zabezpieczenie osłony misy (5): Urządzenie może zostać uruchomione dopiero, gdy osłona misy (5) została prawidłowo zablokowana.

• Zabezpieczenie dźwigni podnoszącej /opuszcza- jącej misę (9) Urządzenie może zostać urucho- mione dopiero, gdy dźwignia (9) znajduje się w pozycji górnej. Podczas pracy z urządzeniem nie noś luźnej odzie- ży, np. szalików itp., zwiąż włosy i nie zbliżaj żadnej części ciała do ruchomych elementów urządzenia. Obsługa Aby uniknąć poważnych obrażeń ciała:

• IGDY NIE obsługuj urządzenia przed zapozna- niem się z niniejszą instrukcją.

• ZAWSZE pamiętaj o wyłączeniu (poprzez wciśnię- cie CZERWONEGO przycisku „0” (8)) i odłączeniu od źródła zasilania przed czyszczeniem, konser- wacją, naprawą lub wymianą akcesoriów.

• ZAWSZE pamiętaj, by nie nosić luźnej odzieży i nie dotykać ruchomych części urządzenia ręko- ma oraz by związać włosy. a) Osłona misy Uwaga: Jeśli osłona misy (5) jest otwarta, nie została prawidłowo zamocowana i zamknięta, urządzenie nie uruchomi się.

1. Aby otworzyć osłonę misy (5), chwyć uchwyt

osłony (11) i obróć zgodnie z ruchem wskazó- wek zegara.Aby zamknąć osłonę misy (5), chwyć uchwyt osłony (11) i obróć przeciwnie do ruchu wskazówek zegara.

2. Kiedy uchwyt osłony misy (11) przebiega równo

z prawą stroną urządzenia, osłona misy (5) znaj- duje się we właściwej pozycji i można rozpocząć pracę79

b) Zamontuj misę (2) urządzenia Uwaga: Zamontuj misę (2) urządzenia PRZED zamocowaniem akcesoriów. Używaj wyłącznie misy (2) dostar- czonej wraz z urządzeniem.

1. Opuść wspornik misy (2) za pomocą dźwigni (9),

kierując ją w dół, aż misa zatrzyma się. Wspor- nik misy (12) powinien znajdować się w położe- niu dolnym.

2. Ostrożnie i powoli umieść misę (2) na wsporniku

za pomocą uchwytów (4) znajdujących się po obu stronach, a następnie

i) Umieść trzpień blokujący w otworze znajdują-

cym się w połowie wspornika misy (12) i

ii) Zabezpiecz misę (2), pociągając

zaciski misy (3) do góry do momentu zablokowania misy (2). c) Zamocuj odpowiednie akcesoria (mieszadło płaskie, hak do wyrabiania ciasta lub rózgę) Uwaga: Wygodniej będzie zamontować akcesoria przed umieszczeniem w misie (2) składników.

1. Delikatnie przekręć osłonę misy (5) za pomocą

uchwytu osłony misy zgodnie z ruchem wskazó- wek zegara, by przesunąć ją do pozycji otwartej.

2. UWAGA! Użycie zbyt dużej siły przy otwieraniu

lub zamykaniu osłony misy (5) może uszkodzić mikroprzełącznik elementu zabezpieczającego. Zachowaj ostrożność podczas otwierania lub za- mykania osłony misy (5).

3. Powoli wsuń akcesoria (mieszadło płaskie, hak

do wyrabiania ciasta lub rózgę) do wału mikse- ra planetarnego, wsuwając sworzeń wału przez otwór w akcesorium.

4. Obróć akcesorium, by zablokować je w wale

miksera planetarnego. d) Wlewanie i mieszanie składników Uwaga: Postępuj zgodnie z zamieszczoną w niniej- szej instrukcji tabelą określającą maksy- malną ilość składników, odpowiadającą pojemności misy. Zapełnienie misy powy- żej jej pojemności może spowodować wy- ciek i w efekcie uszkodzenie urządzenia. WAŻNE INFORMACJE: Upewnij się, że pokrętło re- gulacji prędkości (6) ustawione jest w pozycji „Hak do wyrabiania ciasta”

1. Umieść odpowiednie składniki w misie (2).

2. Przesuń dźwignię podnoszenia/opuszczania

misy (9) do góry, aż misa (2) znajdzie się we wła- ściwej pozycji.

3. Obróć osłonę misy (5) przeciwnie do ruchu wska-

zówek zegara, aż się zablokuje. Uwaga: Urządzenie nie uruchomi się, jeśli osłona misy (5) jest otwarta / nie została prawidłowo za- blokowana lub misa (2) znajduje się w pozycji dol- nej. e) Ustaw prędkość, włóż akcesorium i uruchom urządzenie

1. Następnie wybierz odpowiednią prędkość mie-

szania za pomocą pokrętła regulacji prędkości (6). Do wyboru są trzy prędkości do różnych ak- cesoriów: Prędkość mieszania Rodzaj składnika Hak do wyrabiania ciasta (niska) Ciężki: Mieszanie ciasta na pizzę, chleb, makaron Mieszadło płaskie (średnia) Średnio ciężki: Drugi stopień miesza

nia np. na ciasto na wypieki itp. Rózga (wysoka) Lekki: Ubijanie śmietany, białek, bezy. WAŻNE INFORMACJE: ZAWSZE używaj zalecanego akcesorium oraz ustawienia prędkości zgodnie z tabelą pojemności oraz zalecenia znaj- dującego się obok pokrętła regulacji prędkości (6). UWAGA: Podczas przesypywania składników do misy (2) uważaj na pył i mąkę wydobywającą się z otwartych opakowań. Jeśli to konieczne, włóż oku- lary ochronne.80

Następnie wciśnij ZIELONY włącznik „I” (7), aby włączyć urządzenie. Wciśnij CZERWONY wyłącznik „0” (8) by ZATRZYMAĆ pracę urządzenia. Urządzenie rozpocznie mieszanie w kierun- ku zgodnym z ruchem wskazówek zegara w przypadku modelu 222843 i przeciwnie do ruchu wskazówek zegara w przypadku modelu

3. UWAGA! Przed zmianą prędkości

ZAWSZE naj- pierw zatrzymaj urządzenie. Zmiana prędkości bez wcześniejszego zatrzymania urządzenia może uszkodzić konstrukcję wewnętrzną urządzenia.

Aby zmienić prędkość podczas pracy:

Wciśnij CZERWONY wyłącznik „0” (8), aby zatrzymać pracę urządzenia. b) Odłącz wtyczkę z gniazdka i wymień akceso- rium [Patrz ==> część c].

Wybierz odpowiednią prędkość mieszania za po- mocą pokrętła regulacji prędkości (6) dla odpo- wiedniego akcesorium. d) Wciśnij ZIELONY przycisk „I” (7), aby zrestar- tować urządzenie. Zresetuj bezpiecznik termiczny (zabezpieczenie przed przegrzaniem) Należy pamiętać, że przycisk RESET bezpieczni- ka termicznego (10) znajduje się w tylnej części urządzenia.

• Najpierw odłącz urządzenie od źródła zasilania.

Pozostaw urządzenie do całkowitego ostygnięcia.

• Naciśnij przycisk RESET (10) bezpiecznika ter- micznego (zabezpieczenie przed przegrzaniem).

• Następnie, ponownie podłącz urządzenie do źródła zasilania i włącz. Tabela pojemności, określająca maksymalną ilość składników Poniższa tabela ma charakter referencyjny i okre- śla maksymalną ilość składników, jaką można użyć do przyrządzenia różnego rodzaju potraw. Istnieje wiele czynników zmiennych, np. typ wykorzystanej mąki, temperatura wody itp. Product Akcesorium Maksymalna ilość

Egg white Rózga 1,0 kg 1,5 kg Mashed potato Mieszadło płaskie 2,0 kg 2,5 kg Meringue (Qty of water) Rózga 1,5 litra 2,0 litra Waffle or pancake batter Mieszadło płaskie 2,5 litra 3,0 litra Whipped cream Rózga 3,5 litra 4,0 litra Ciasto na pizzę (Średniej gęstości, 50% wody) Hak do wyrabiania ciasta 2,0 kg 2,5 kg Ciasto na pizzę (Gęste, 60% wody) Hak do wyrabiania ciasta 2,5 kg 3,0 kg Biszkopt Rózga 1,5 kg 2,0 kg Ciasto na placek Mieszadło płaskie 2,0 kg 2,5 kg Ciasto na chleb lub bułki (Lekkie/Średniej gęstości, 60% wody) Hak do wyrabiania ciasta Woda 1,5 kg / Mąka 2,5 kg Woda 3,0 kg / Mąka 5,0 kg81

Czyszczenie i konserwacja Uwaga: Przed rozpoczęciem czyszczenia, konserwacji, naprawy i umieszczeniem urządzenia w miejscu przechowywania, zawsze odłącz urządzenie od gniazdka sieciowego i odczekaj, aż ostygnie. Czyszczenie

• Przed czyszczeniem urządzenia zawsze odłącz akcesoria - w przeciwnym przypadku mogą za- blokować się w wale i trudno będzie je wyjąć.

• Po każdym użyciu dokładnie wyczyść urządzenie i akcesoria oraz upewnij się, czy usunięte zostały wszystkie pozostałości jedzenia.

• Nigdy nie zanurzaj urządzenia w wodzie ani in- nych płynach.

• Powierzchnie urządzenia czyść przy pomocy wil- gotnej ściereczki lub gąbki, z niewielką ilością łagodnego roztworu środka myjącego.

• Do czyszczenia wnętrza i zewnętrznych części urządzenia nigdy nie używaj szorstkich gąbek ani żrących detergentów, jak również druciaków lub przyrządów metalowych.

• NIE myj urządzenia wodą lub za pomocą silnego strumienia. Mycie urządzenia wodą może spowo- dować jej przedostanie się do części elektrycz- nych i doprowadzić do porażenia prądem.

• Części urządzenia ani akcesoria nie mogą być myte w zmywarce. Zalecany sposób mycia urządzenia: Części Czyszczenie Częstotliwość Misa Za pomocą gąbki lub wilgotnej ściereczki z nie- wielką ilością łagodnego roztworu środka myją- cego, przemyj, zdezynfekuj i dokładnie wysusz. Umyj po każdym uży- ciu. Akcesoria (hak do ciasta, mieszadło płaskie i rózga) Umyj ręcznie za pomocą łagodnego roztworu środka myjącego, przemyj, zdezynfekuj i dokład- nie wysusz. Umyj po każdym uży- ciu. Osłona misy Umyj ręcznie za pomocą gąbki lub wilgotnej ściereczki z niewielką ilością łagodnego roztwo- ru środka myjącego, przemyj, zdezynfekuj i do- kładnie wysusz. Umyj po każdym uży- ciu. Powierzchnia zewnętrzna Przetrzyj ściereczką z łagodnym roztworem środka myjącego, przemyj, zdezynfekuj i dokład- nie wysusz. Do czyszczenia nie używaj strumie- nia wody. Dwa razy w tygodniu Wał mechanizmu planetar- nego Przetrzyj ściereczką z łagodnym roztworem środka myjącego, przemyj, zdezynfekuj i dokład- nie wysusz. Umyj po każdym uży- ciu. Przechowywanie

• Przed umieszczeniem w miejscu przechowywa- nia, zawsze upewnij się, czy urządzenie zostało odłączone od gniazdka sieciowego i całkowicie ostygło.

• Przechowuj urządzenie w chłodnym, czystym i suchym miejscu.82

Wyszukiwanie i usuwanie usterek Jeśli urządzenie nie działa prawidłowo, zapoznaj się z poniższą tabelą w celu znalezienia prawidłowego roz- wiązania. Jeśli nadal nie możesz rozwiązać problemu, skontaktuj się z dostawcą. NIGDY nie przeprowadzaj naprawy samodzielnie. Problem Możliwa przyczyna Możliwe rozwiązanie Urządzenie nie uruchamia się Osłona misy (5) nie znajduje się w prawidłowej (za

blokowanej) pozycji. Obróć osłonę misy (5) w prawo, aż znajdzie się w prawidłowej (zablokowanej) pozycji. Misa (2) nie została podniesiona wystarczająco i nie znajduje się we właściwym położeniu. Podnieś misę (2) do właściwego położenia za po

mocą dźwigni (9). Wtyczka nie jest prawidłowo podłączona do źródła zasilania. Sprawdź, czy wtyczka jest prawidłowo podłączona do źródła zasilania. Urządzenie zatrzymuje się podczas pracy. Uruchomiło się wewnętrzne zabezpieczenie przez przegrzaniem. Wciśnij CZERWONY wyłącznik „0” (8), odłącz urzą

dzenie od źródła zasilania, pozostaw do całkowite- go ostygnięcia, wciśnij przycisk RESET (10) znajdu- jący się z tyłu urządzenia. Uszkodzony lub zniszczony pas przekładni. Skontaktuj się z dostawcą. Urządzenie pracuje zbyt głośno Urządzenie nie zostało umieszczone na poziomej powierzchni. Ustaw powierzchnię poziomo lub przenieś urządze

nie na inną, poziomą powierzchnię. Misa (2) nie została prawidłowo umieszczona we wsporniku. Upewnij się, że misa (2) została prawidłowo umieszczona we wsporniku (12), z prawidłowo umieszczonymi zaciskami (3). Akcesoria nie zostały prawidłowo zamontowane. Wyjmij akcesoria i zamontuj ponownie prawidłowo. Zbyt dużo składników w misie. Zmniejsz ilość składników. Uszkodzony lub zużyty pas przekładni. Skontaktuj się z dostawcą. Przekładnia planetarna musi zostać nasmarowana. Montaż akcesoriów w wale planetarnym jest utrud

niony. Wał planetarny niedostatecznie nasmarowany i/lub wymagane jego czyszczenie. Przetrzyj wał planetarny czystą, wilgotną ścierecz

ką i nasmaruj wał za pomocą oleju mineralnego bądź smaru. Dźwignia podnoszenia / opusz- czania misy (9) zacina się

Niewystarczająca ilość smaru na bokach misy. Nasmaruj boki misy olejem mineralnym bądź sma

rem. Specyfikacja techniczna Nr produktu 222836 222843 Napięcie robocze i częstotliwość: 220 – 240 V~ 50/60Hz Znamionowy pobór mocy 600W 1100W Waga netto (ok.) 53kg 78kg Stopień ochrony Klasa I Klasa wodoodporności IP21 Prędkość obrotowa (obr./ min) Hak do wyrabiania ciasta 148 197 Mieszadło płaskie 244 317 Rózga 480 462 Maksymalna pojemność misy 10L 20L Maksymalna ilość mąki podczas mieszania 2,5 kg 5,0 kg Maksymalny poziom hałasu < 70 dB (A) Wymiary zewnętrzne 480 x 400 x (H) 630mm 560 x 500 x (H) 880mm Uwaga: Specyfikacja techniczna może ulec zmianie bez uprzedzenia.83

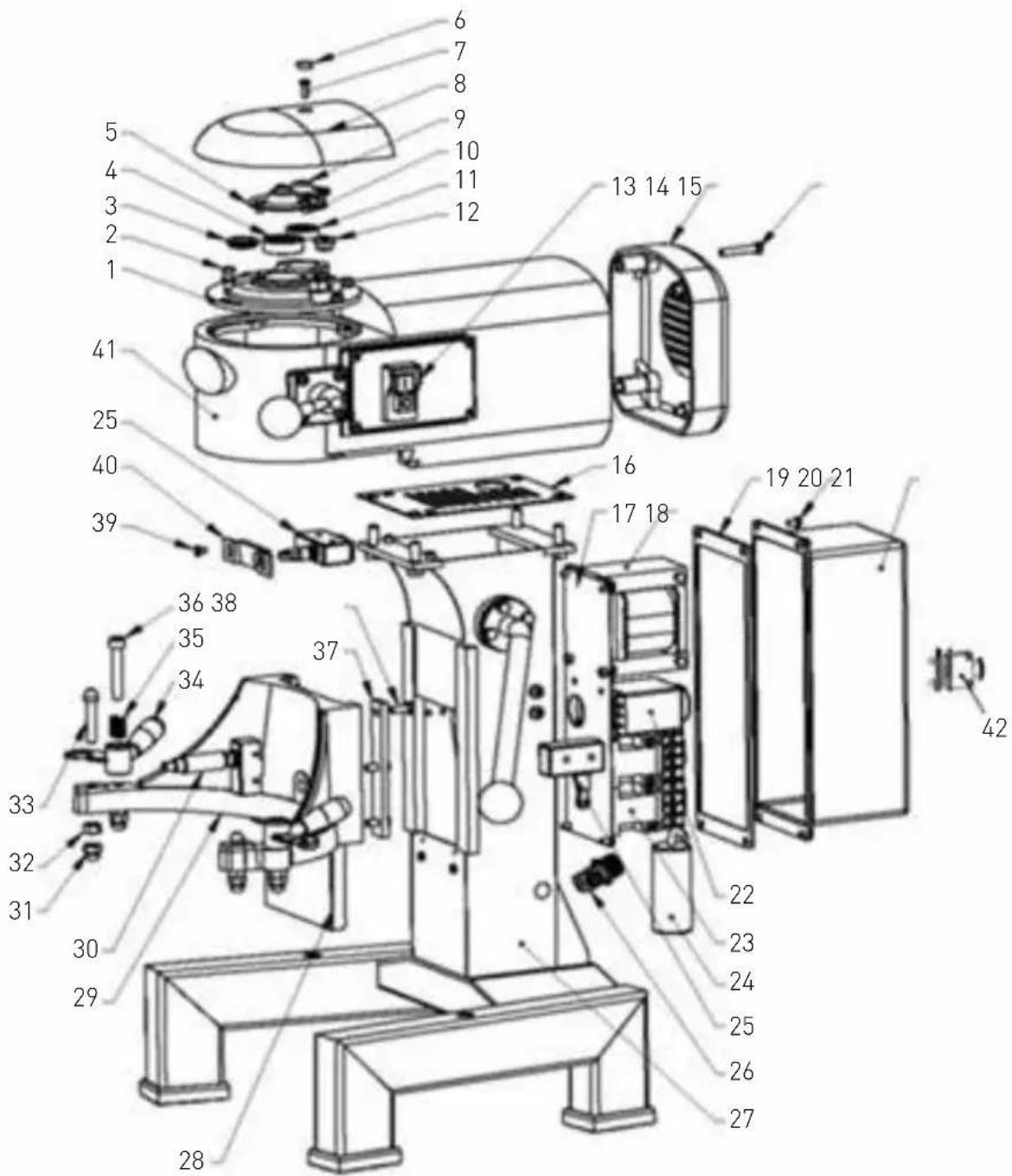

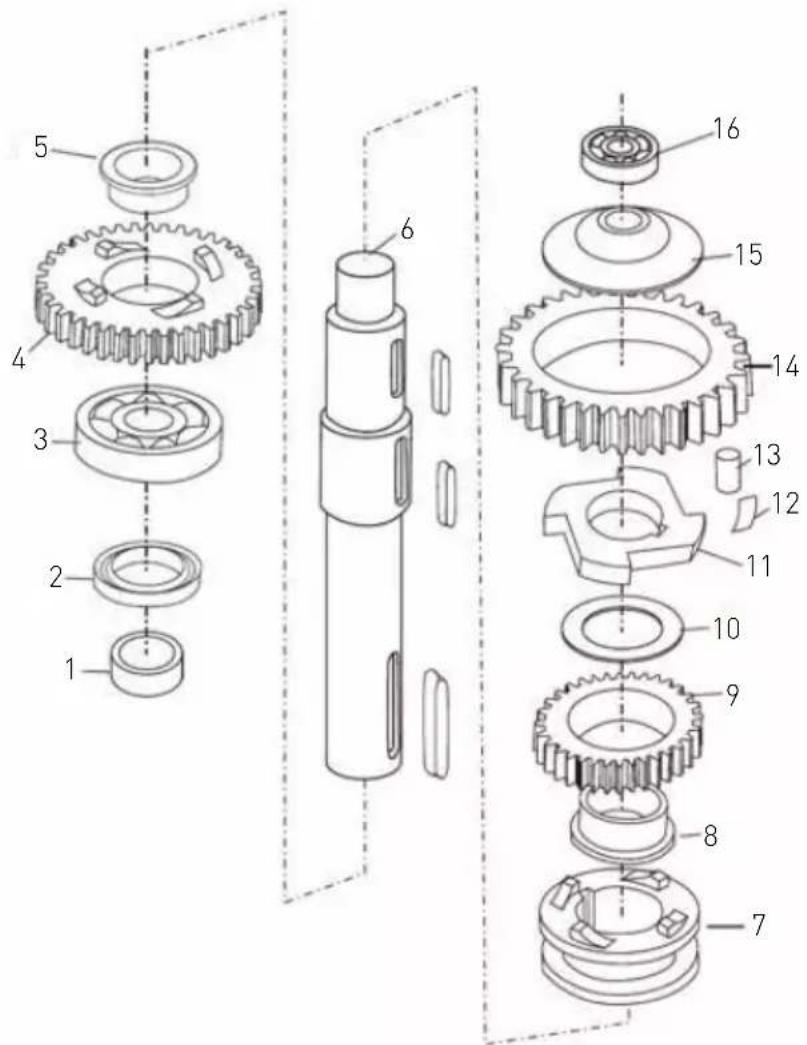

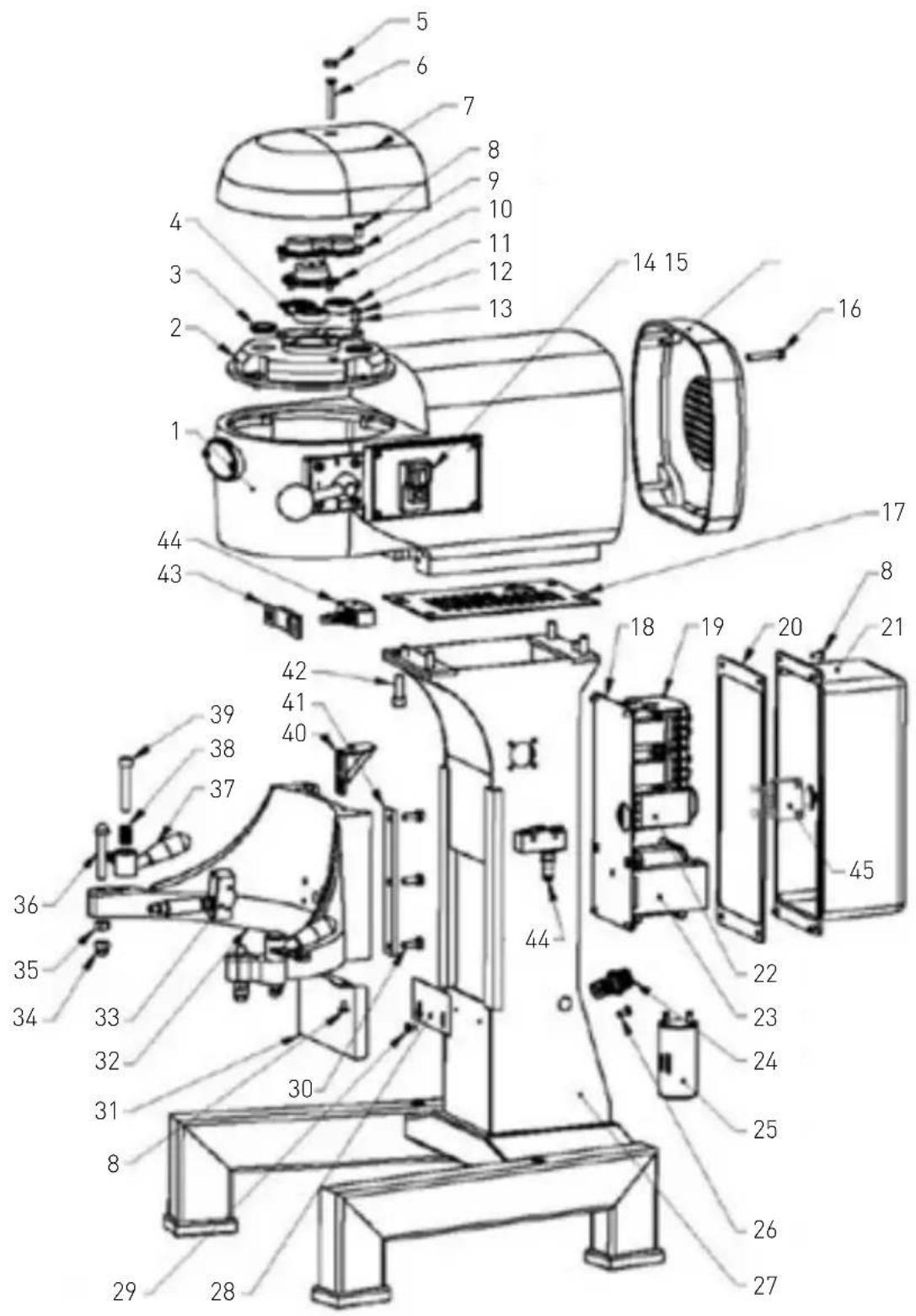

Rysunek złożeniowy i wykaz części Uwaga: Rysunek złożeniowy i wykaz części składają się z poniższych części: - Na górze urządzenia - system przekładni, wspor- nik na misę i wspornik urządzenia (Rys. 1); - Zespół osi (Rys. 2); - Zespół osi przekładni (Rys. 3); - Zespół silnika (Rys. 4); - Zespół podnośnika misy (Rys. 5); - Płyta obrotowa osłony misy i oś mieszająca (Rys. 6); - Zespół regulacji prędkości (Rys. 7) Rys. 1: System przekładni, wspornik na misę i wspornik urządzenia 222836:

Nr części Nazwa części Ilość Nr części Nazwa części Ilość 1 Pokrywa łożyska 1 22 Przekaźnik czasowy 1 2 Śruba (M6X16) 4 23 Przekaźnik 2 3 Pokrywa 1 24 Kondensator 1 4 Łożysko 6202 1 25 Mikrowyłącznik 3 5 Pokrywa środkowa 1 26 Złącze kablowe 1 6 Pokrywa 2 27 Kolumna pionowa 1 7 Śruba (M5X16) 1 28 Panel kolumny pionowej 1 8 Górna pokrywa 1 29 Ramię kompletne 1 9 Pokrywa 1 30 Tuleja (do mikroprzełącznika) 1 10 Śruba (M5X8) 5 31 Nakrętka kołpakowa (M8) 2 11 Łożysko 6001 1 32 Nakrętka (M8) 4 12 Pokrywa 1 33 Śruba miseczkowa 2 13 Wyłącznik zasilania 1 34 Uchwyt mocujący 2 14 Tylna osłona 1 35 Sprężyna uchwytu mocują- cego

15 Śruba (M6X35) 4 36 Śruba (M8X60) 2 16 Płyta typu Anti-mouse 1 37 Zacisk płaski 2 17 Tablica elektryczna 1 38 Śruba (M6X16) 6 18 Transformator 1 39 Śruba (M4X8) 2

Paski zaciskowe skrzynki elektrycznej 1 40 Stojak mikroprzełącznika 2 20 Śruba (M5X8) 4 41 Korpus 1 21 Skrzynka elektryczna 1 42 Przełącznik przeciążeniowy 185

Nr części Nazwa części Ilość Nr części Nazwa części Ilość 1 Korpus 1 24 Złącze kablowe 1 2 Pokrywa łożyska 1 25 Kondensator 1 3 Pokrywa 2 26 Śruba miedziana (M5X12) 1 4 Łożysko (6003) 1 27 Kolumna pionowa 1 5 Pokrywa 3 28 Panel kolumny pionowej 1 6 Śruba (M6X45) 1 29 Śruba (M4X8) 2 7 Górna pokrywa 1 30 Śruba (M6X16) 6 8 Śruba (M5X8) 7 31 Panel kolumny pionowej 1 9 Pokrywa 1 32 Ramię 1 10 Pokrywa środkowa 1 33 Tuleja (do mikroprzełącz- nika)

11 Łożysko (6201) 2 34 Nakrętka (M8) 2 12 Śruba (M6X14) 4 35 Nakrętka (M8) 2 13 Podkładka sprężysta 6 4 36 Śruba miseczkowa 2 14 Wyłącznik zasilania 1 37 Uchwyt mocujący 2 15 Tylna osłona 1 38 Sprężyna uchwytu mocu- jącego

16 Śruba (M6X35) 4 39 Śruba (M8X60) 2 17 Płyta typu Anti-mouse 1 40 Bloki z tworzywa sztucz- nego

18 Tablica elektryczna 1 41 Zacisk płaski 2 19 Przekaźnik 2 42 Śruba (M8X25) 4

Paski zaciskowe skrzynki elektrycznej 1 43 Stojak mikroprzełącznika 1 21 Skrzynka elektryczna 1 44 Mikrowyłącznik 2 22 Przekaźnik czasowy 1 45 Przełącznik przeciążeniowy 1 23 Transformator 187

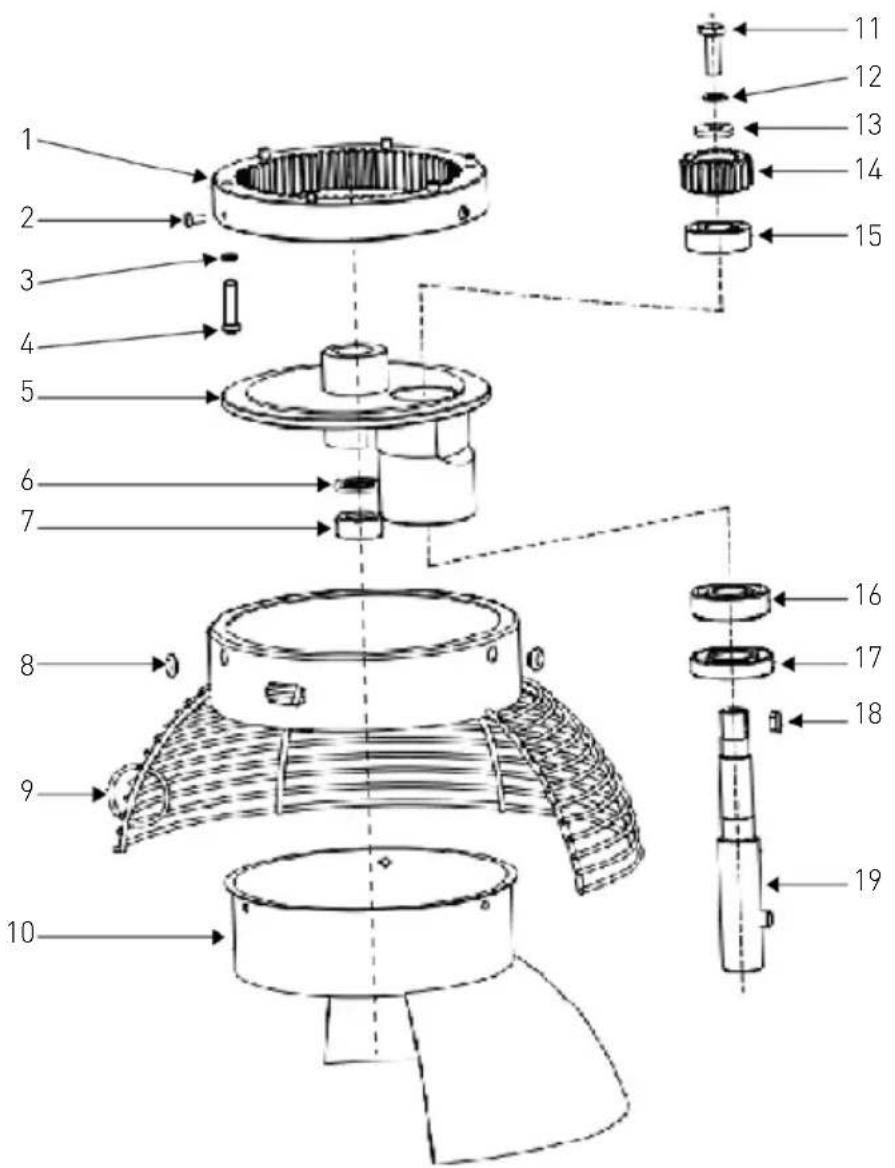

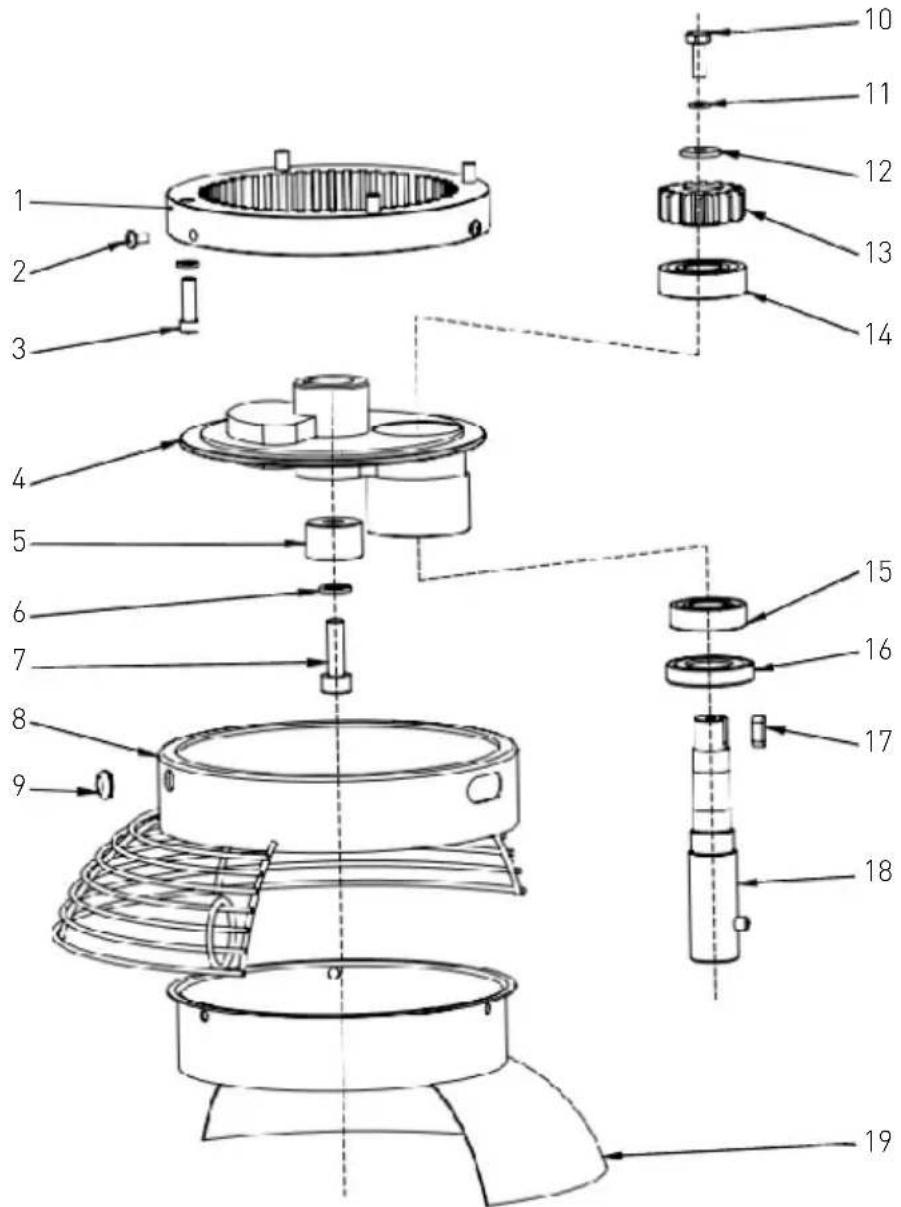

Rys. 2: Zespół osiowy 222836:

Zachodzące pionowe elementy.

PRAWIDŁOWE Rys. 2-1 Rys. 2-2 Uwaga:

1. Pamiętaj, by zamontować części we właściwych

miejscach i nasmarować sworznie przedstawio- ne na rys. 2-1.

2. Sprawdź, czy po ponownym złożeniu urządzenia

uszczelka olejowa znajduje się we właściwej pozycji.

Nr części Nazwa części Ilość 1 Pokrywa 1 2 Uszczelka olejowa 1 3 Łożysko (6204) 1 4 Przekładnia sprzęgająca 1 5 Łożysko 1 6 Oś środkowa 1 7 Sprzęg 1 8 Łożysko 1 9 Pierścień małego koła 1 10 Pierścień podziałowy 1 11 Element wykonawczy 1 12 Sprężyna 1 13 Rolka 1 14 Pierścień dużego koła 1 15 Pokrywa 1 16 Łożysko (6001) 188

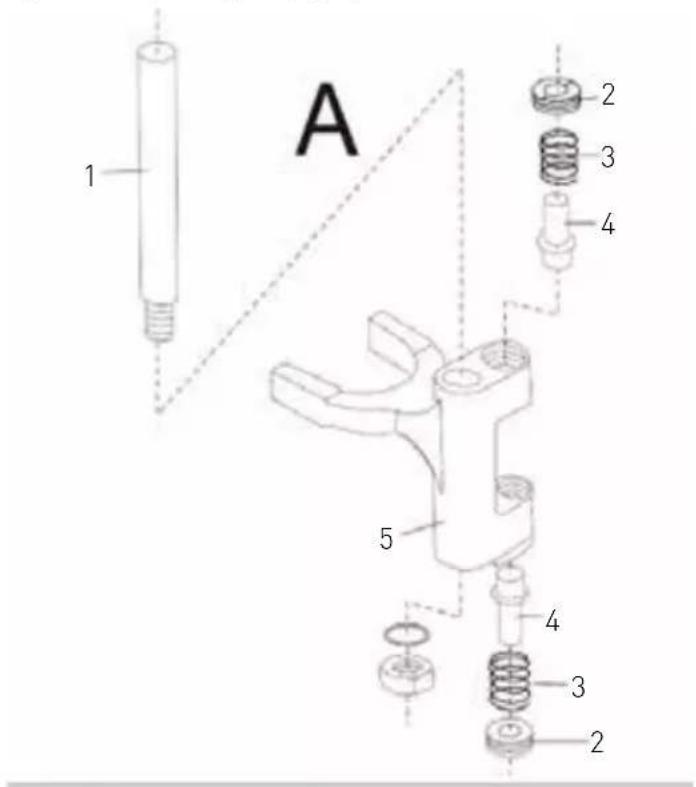

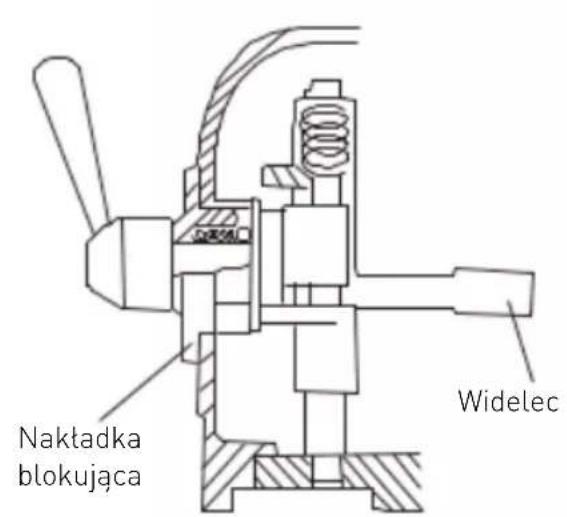

Pionowe boki szczęk muszą być zwrócone w swoją stronę.

PRAWIDŁOWE Rys. 2-1 Rys. 2-2 Uwaga:

1. Pamiętaj, by zamontować części we właściwych

miejscach i nasmarować sworznie przedstawio- ne na rys. 2-1.

2. Sprawdź, czy po ponownym złożeniu urządzenia

uszczelka olejowa znajduje się we właściwej pozycji. Nr części Nazwa części Ilość 1 Pokrywa 1 2 Rolka 1 3 Sprężyna 1 4 Element wykonawczy 1 5 Pierścień koła 1 6 Pierścień podziałowy 1 7 Koło górne 1 8 Pierścień łożyskowy 1 9 Pierścień sprzęgłowy 1 10 Pierścień łożyskowy 1 11 Dolne koło 1 12 Pierścień 1 13 Łożysko (6205) 1 14 Uszczelka olejowa (30X45X10) 1 15 Przekładka 1 16 Oś środkowa 1 17 Klucz (6X14) 1 18 Klucz (5X35) 1 19 Klucz (6X30) 1 20 Łożysko (6003) 189

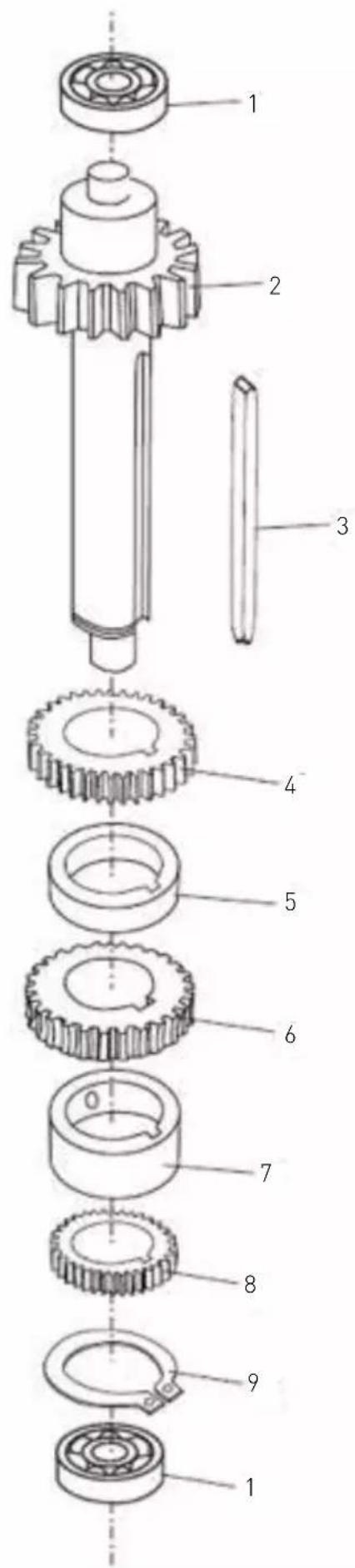

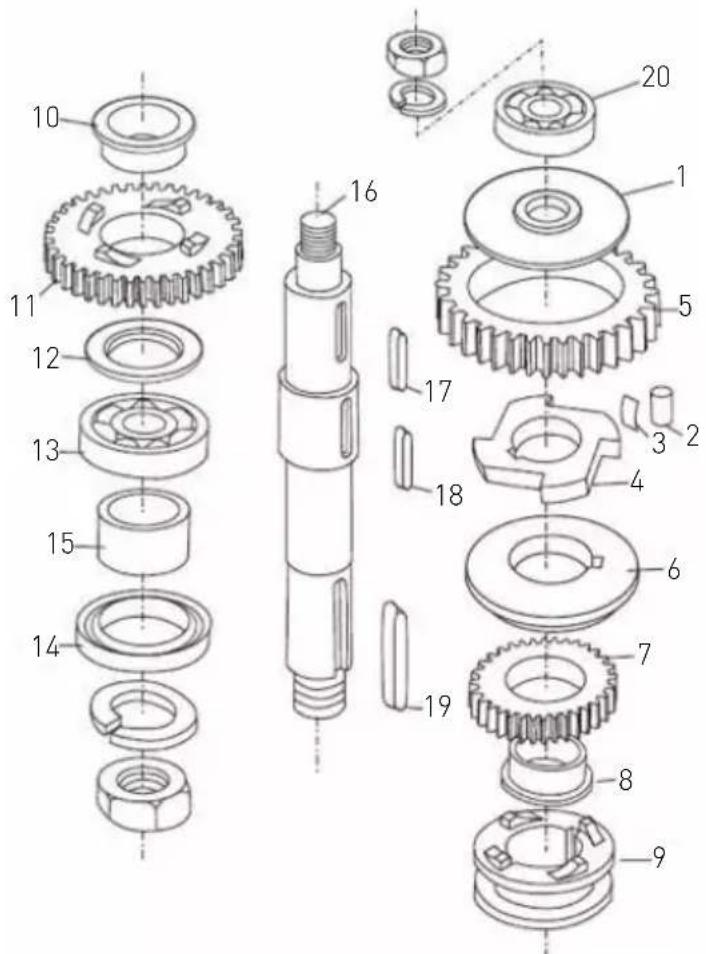

Rys. 3: Zespół osiowy przekładni 222836:

Nr części Nazwa części Ilość 1 Łożysko (6001) 2

Szybkobieżna oś przekład- niowa

3 Klucz (5X58) 1 4 Koło górne 1 5 Mała przekładka 1 6 Dolne koło 1 7 Duża przekładka 1 8 Koło dolne 1

Sprężynujący pierścień za- bezpieczający

Uwaga: Upewnij się, że w każdej przekładni umieszczone zostały wpusty.90

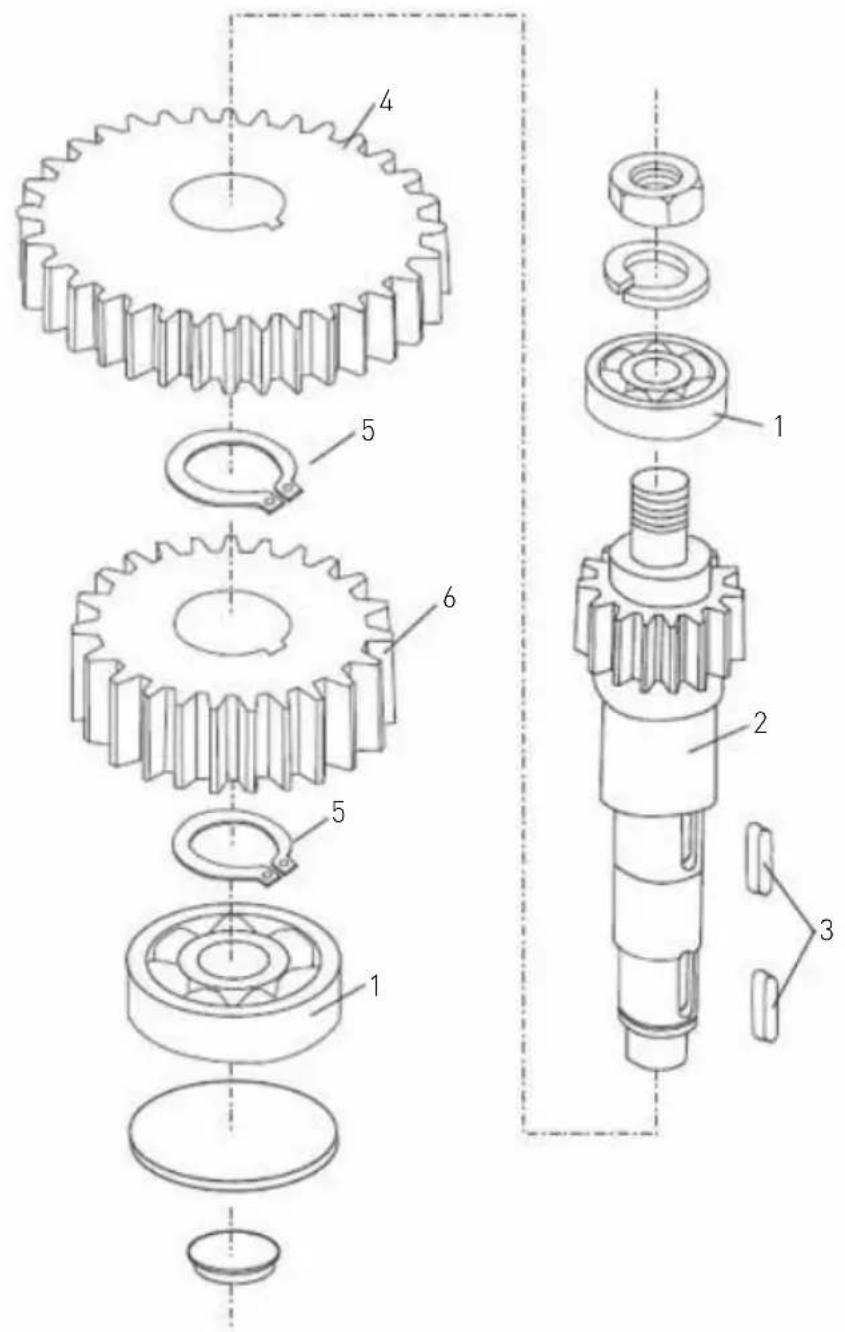

Single gear axle Nr części Nazwa części Ilość Nr części Nazwa części Ilość 1 Łożysko (6201) 4 6 Dolne koło 1

Podwójna oś przekład- niowa

Pojedyncza oś przekład- niowa

3 Klucz (5X11) 2 8 Klucz (5X14) 1 4 Koło górne 1 9 Przekładnia 1

Sprężynujący pierścień zabezpieczający

Uwaga: Upewnij się, że w każdej przekładni umieszczone zostały wpusty.91

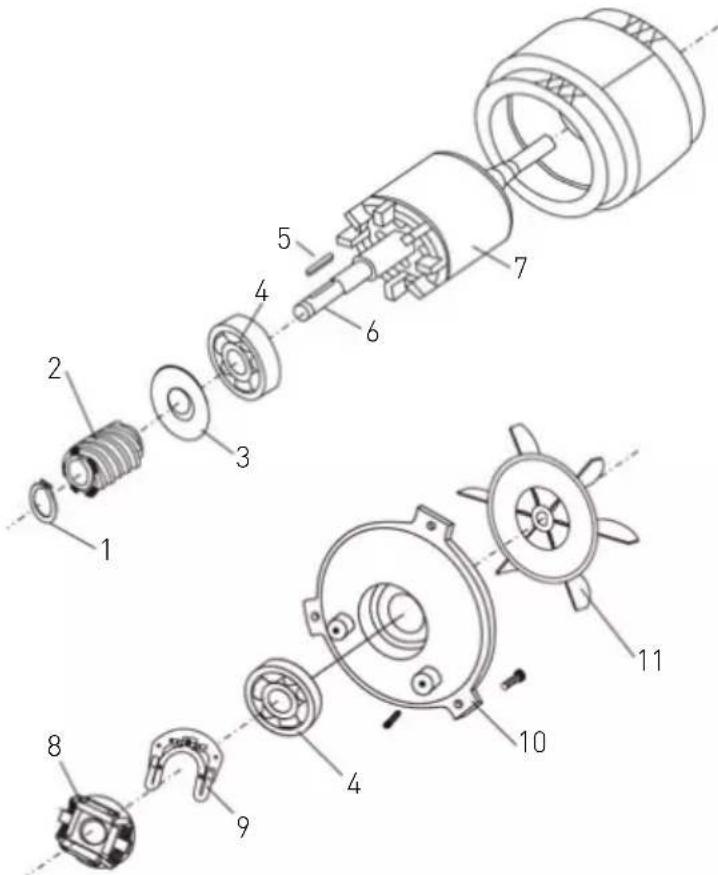

Rys. 4: Zespół silnika

Nr części Nazwa części Ilość Nr części Nazwa części Ilość

Pierścień oporowy (tylko 222843) 1 7 Rotor 1 2 Spirala 2 8 Przełącznik 1 3 Uszczelka olejowa 1 9 Plastikowy panel przełącznika 1 4 Łożysko 1 10 Pokrywa łożyska 1 5 Klucz (4x22) 1 11 Wentylator 1 6 Oś 1 Rys. 4-1

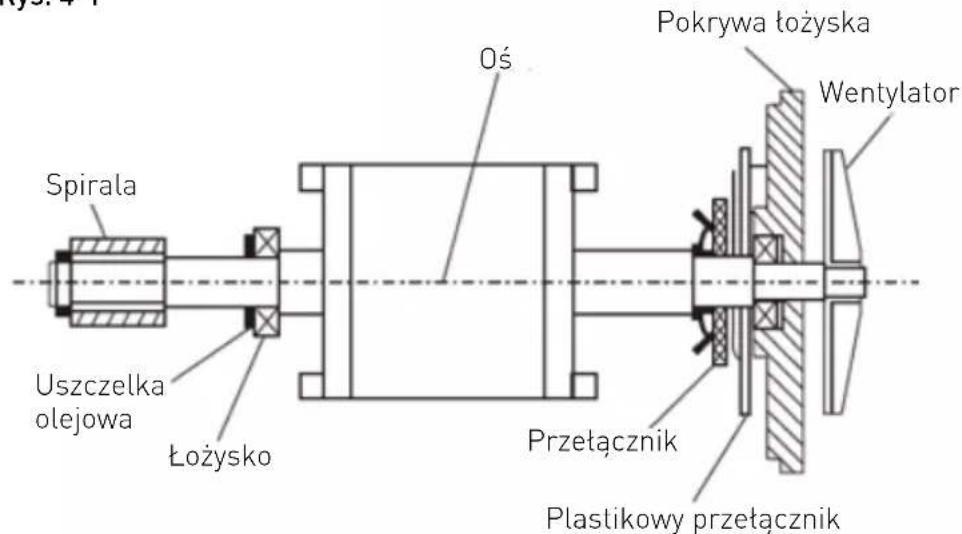

Łożysko Uszczelka olejowa Pokrywa łożyska Plastikowy przełącznik Przełącznik Spirala Wentylator92

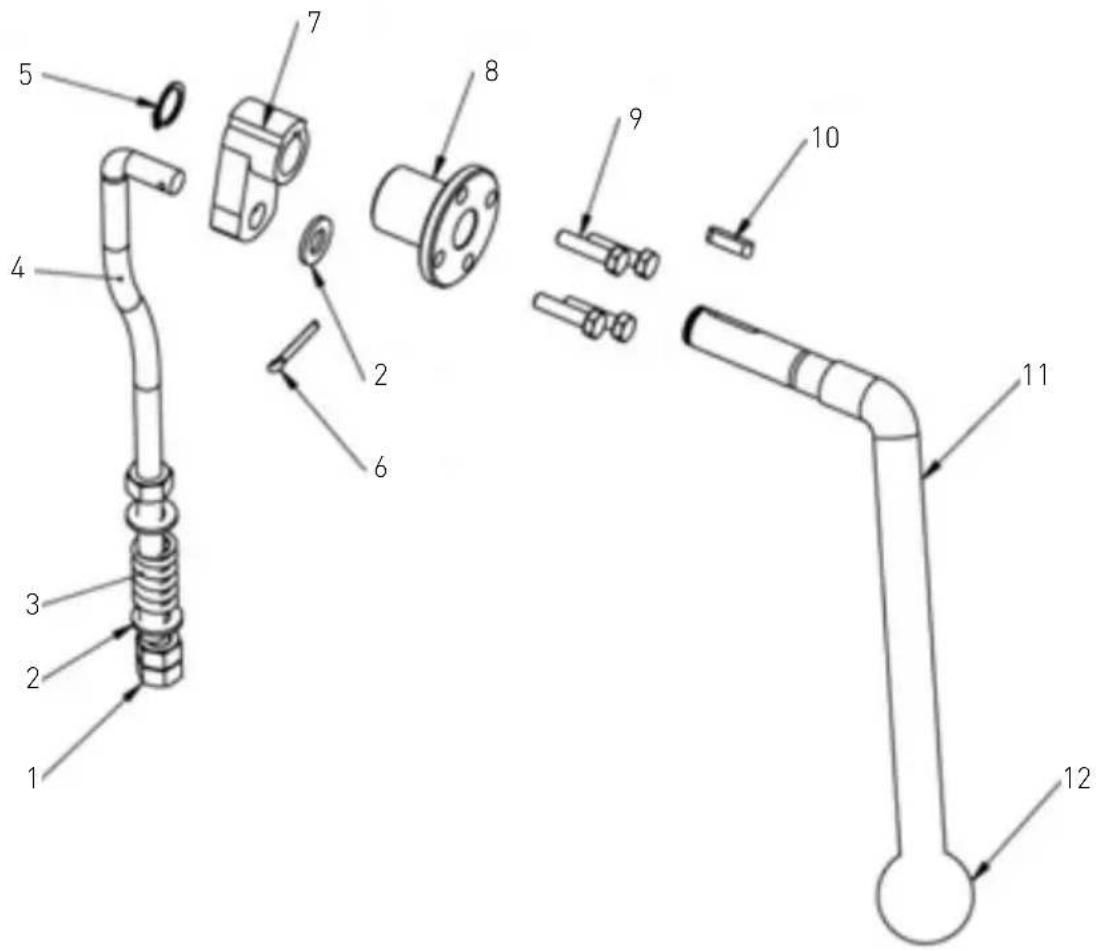

Rys. 5: Zespół podnośnika misy

Nr części Nazwa części Ilość Nr części Nazwa części Ilość 1 Nakrętka (M10) 3 7 Koło korbowe 1 2 Podkładka płaska 2 8 Kołnierz 1 3 Sprężyna ramienia 1 9 Śruba (M6X25) 4 4 Listwa podnosząca 1 10 Klucz (5x20) 1 5 Pierścień blokujący 1 11 Uchwyt podnoszenia miski 1 6 Zawleczka 1 12 Plastikowa kulka 193

Rys. 6: Płyta obrotowa i oś mieszająca 222836:

Nr części Nazwa części Ilość Nr części Nazwa części Ilość 1 Przekładnia wewnętrzna 1 11 Podkładka sprężysta 6 5 2 Śruba M4x8 3 12 Pierścień 1 3 Śruba M6x20 4 13 Przekładnia planetarna 1 4 Płyta obrotowa 1 14 Łożysko 6203 1 5 Pokrywa 1 15 Łożysko 6003 1 6 Podkładka sprężysta 8 1 16 Uszczelka olejowa (20X40X10) 1 7 Śruba M8x25 1 17 Klucz (5X14) 1 8 Osłona miski 1 18 Oś mieszająca 1

Osłona z tworzywa sztucz- nego 1 19 Pokrywa tylna osłony miski 1 10 Śruba M6x16 194

Nr części Nazwa części Ilość Nr części Nazwa części Ilość 1 Przekładnia wewnętrzna 1 11 Śruba M8x16 1 2 Śruba M5x10 3 12 Podkładka sprężysta 8 1 3 Podkładka sprężysta 6 6 13 Pierścień 5 4 Śruba M6x25 6 14 Przekładnia planetarna 1 5 Płyta obrotowa 1 15 Łożysko 6203 1 6 Podkładka sprężysta 18 1 16 Łożysko 6204 1 7 Nakrętka (M18) 1 17 Uszczelka olejowa (25X50X10) 1

Osłona z tworzywa sztucz- nego 2 18 Klucz (5X14) 1 9 Osłona miski 1 19 Oś mieszająca 1 10 Pokrywa tylna osłony miski 195

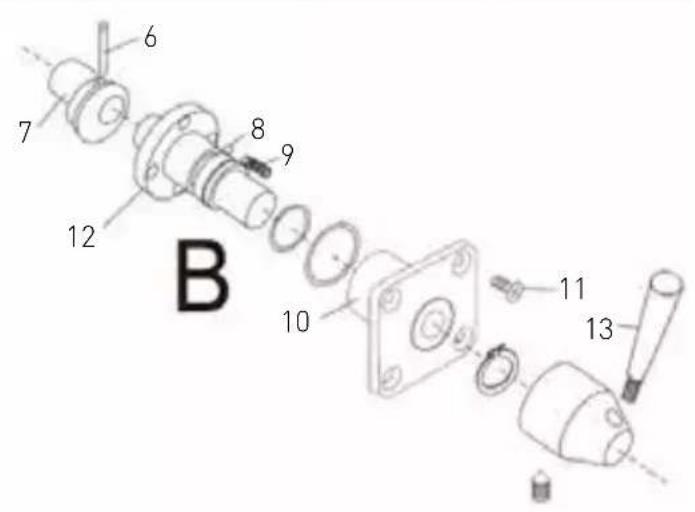

Rys. 7: Zespół regulacji prędkości

Nr części Nazwa części Ilość

1 Pręt 1 2 Nakrętka 1 3 Sprężyna 1 4 Wał 1 5 Widły 1

6 Sworzeń (3X20) 1 7 Węzeł 1 8 Stalowe łożysko kulkowe 3 9 Sprężyna 3 10 Pokrywa bloku 1 11 Śruba (M5X10) 1 12 Wał 1 13 Dźwignia 1 Nakładka blokująca Widelec96

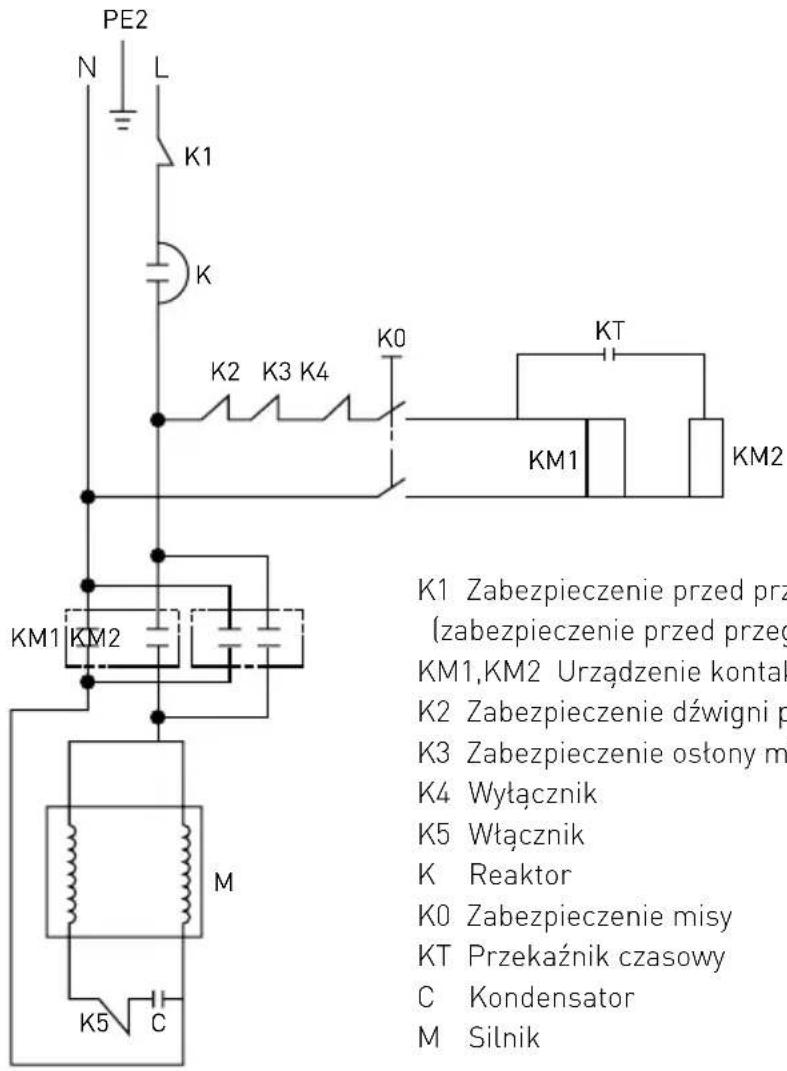

Schemat elektryczny K1 Zabezpieczenie przed przeciążeniem (zabezpieczenie przed przegrzaniem) KM1,KM2 Urządzenie kontaktowe AC K2 Zabezpieczenie dźwigni podnoszącej misę K3 Zabezpieczenie osłony misy K4 Wyłącznik K5 Włącznik K Reaktor K0 Zabezpieczenie misy KT Przekaźnik czasowy C Kondensator M Silnik

Gwarancja Każda wada bądź usterka powodująca niewłaściwe funkcjonowanie urządzenia, która ujawni się w cią- gu jednego roku od daty zakupu, zostanie bezpłat- nie usunięta lub urządzenie zostanie wymienione na nowe, o ile było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzysty- wane w niewłaściwy sposób lub niezgodnie z prze- znaczeniem. Postanowienie to w żadnej mierze nie narusza innych praw użytkownika wynikających z przepisów prawa. W przypadku zgłoszenia urzą- dzenia do naprawy lub wymiany w ramach gwaran- cji należy podać miejsce i datę zakupu urządzenia i dołączyć dowód zakupu (np. paragon). Zgodnie z naszą polityką ciągłego doskonalenia wyrobów zastrzegamy sobie prawo do wprowadza- nia bez uprzedzenia zmian w wyrobie, opakowaniu oraz danych technicznych podawanych w doku- mentacji. Wycofanie z użytkowania i ochrona środowiska Pamiętaj! Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę! Grożą Ci za to kary grzywny! Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elek- trycznych i elektronicznych. Użytkownik ponosi od- powiedzialność za przekazanie wycofanego z użyt- kowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi prze- pisami dotyczącymi gospodarowania odpadami. Jeśli urządzenie wycofane z użytkowania jest po- prawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej in- formacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokal- ną firmą odbierającą odpady. Symbol przekreślonego kosza na śmieci oznacza, że tego produktu nie wolno wyrzucać do zwykłych pojemni- ków na odpady. Zużyte urządzenia elektryczne i elektronicznie mogą zawierać niebezpieczne składniki np. rtęć, ołów, kadm lub freon. Jeśli tego typu substancje przedostaną się w sposób niekontrolowany do śro- dowiska, spowodują skażenie wody i gleby, a także wpłyną niekorzystnie na zdrowie ludzi i zwierząt. Właściwe postępowanie ze zużytym sprzętem za- pobiega potencjalnym negatywnym konsekwen- cjom dla środowiska naturalnego i ludzkiego zdro- wia. Jednocześnie oszczędzamy naturalne zasoby na- szej Ziemi wykorzystując powtórnie surowce uzy- skane z przetwarzania sprzętu.98
