NÁVOD K OBSLUZE 222843 Hendi

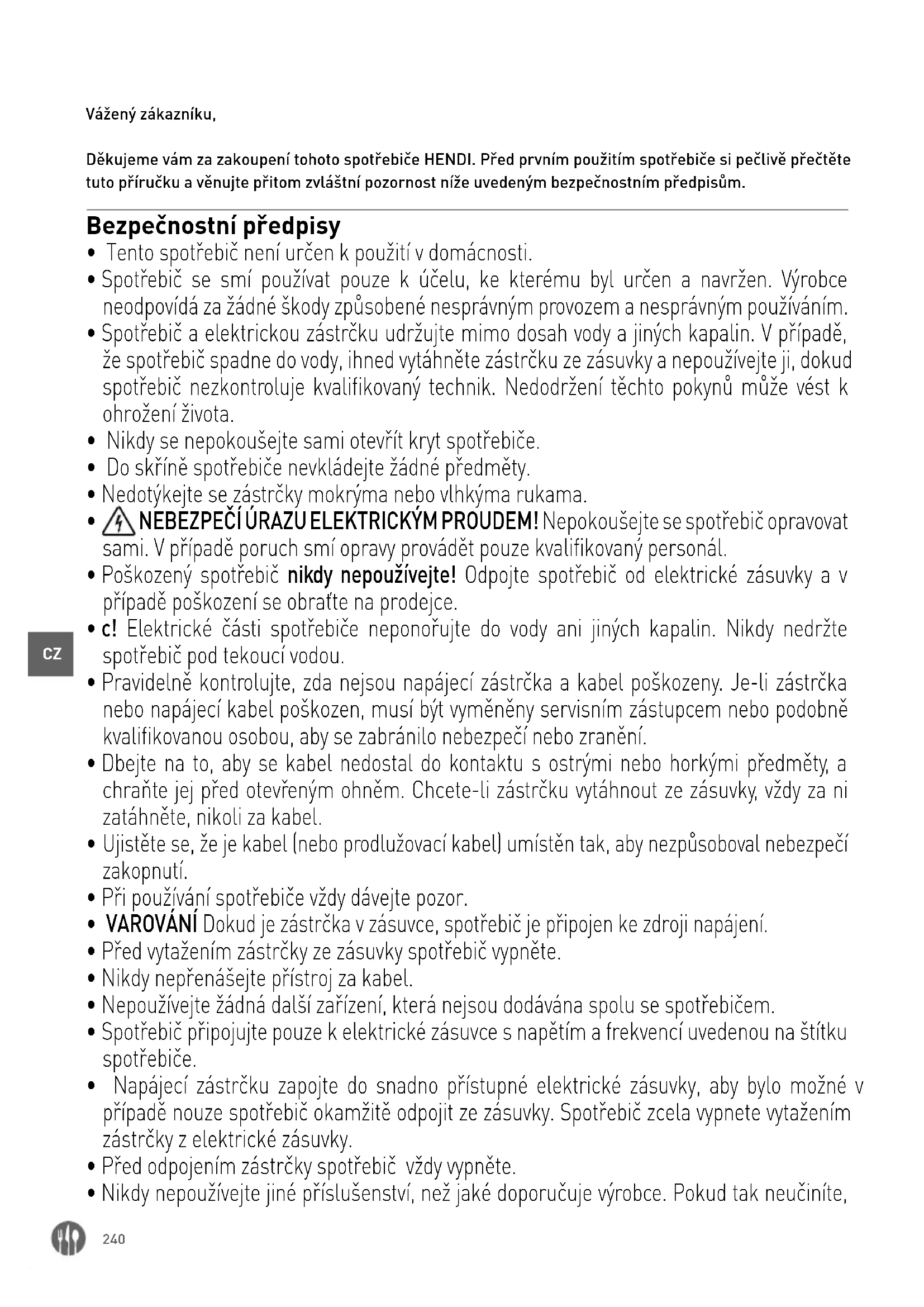

Vážený zákazníku, Děkujeme vám za zakoupení tohoto spotřebiče HENDI. Před prvním použitím spotřebiče si pečlivě přečtěte tuto příručku a věnujte přitom zvláštní pozornost níže uvedeným bezpečnostním předpisům. Bezpečnostní předpisy

• Tento spotřebič není určen k použití v domácnosti.

• Spotřebič se smí používat pouze k účelu, ke kterému byl určen a navržen. Výrobce neodpovídá za žádné škody způsobené nesprávným provozem a nesprávným používáním.

• Spotřebič a elektrickou zástrčku udržujte mimo dosah vody a jiných kapalin. V případě, že spotřebič spadne do vody, ihned vytáhněte zástrčku ze zásuvky a nepoužívejte ji, dokud spotřebič nezkontroluje kvalifikovaný technik. Nedodržení těchto pokynů může vést k ohrožení života.

• Nikdy se nepokoušejte sami otevřít kryt spotřebiče.

• Do skříně spotřebiče nevkládejte žádné předměty.

• Nedotýkejte se zástrčky mokrýma nebo vlhkýma rukama.

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Nepokoušejte se spotřebič opravovat sami. V případě poruch smí opravy provádět pouze kvalifikovaný personál.

• Poškozený spotřebič nikdy nepoužívejte! Odpojte spotřebič od elektrické zásuvky a v případě poškození se obraťte na prodejce.

• c! Elektrické části spotřebiče neponořujte do vody ani jiných kapalin. Nikdy nedržte spotřebič pod tekoucí vodou.

• Pravidelně kontrolujte, zda nejsou napájecí zástrčka a kabel poškozeny. Je-li zástrčka nebo napájecí kabel poškozen, musí být vyměněny servisním zástupcem nebo podobně kvalifikovanou osobou, aby se zabránilo nebezpečí nebo zranění.

• Dbejte na to, aby se kabel nedostal do kontaktu s ostrými nebo horkými předměty, a chraňte jej před otevřeným ohněm. Chcete-li zástrčku vytáhnout ze zásuvky, vždy za ni zatáhněte, nikoli za kabel.

Ujistěte se, že je kabel (nebo prodlužovací kabel) umístěn tak, aby nezpůsoboval nebezpečí zakopnutí.

• Při používání spotřebiče vždy dávejte pozor.

• VAROVÁNÍ ! Dokud je zástrčka v zásuvce, spotřebič je připojen ke zdroji napájení.

• Před vytažením zástrčky ze zásuvky spotřebič vypněte.

• Nikdy nepřenášejte přístroj za kabel.

• Nepoužívejte žádná další zařízení, která nejsou dodávána spolu se spotřebičem.

• Spotřebič připojujte pouze k elektrické zásuvce s napětím a frekvencí uvedenou na štítku spotřebiče.

• Napájecí zástrčku zapojte do snadno přístupné elektrické zásuvky, aby bylo možné v případě nouze spotřebič okamžitě odpojit ze zásuvky. Spotřebič zcela vypnete vytažením zástrčky z elektrické zásuvky.

• Před odpojením zástrčky spotřebič vždy vypněte.

• Nikdy nepoužívejte jiné příslušenství, než jaké doporučuje výrobce. Pokud tak neučiníte,241

může to představovat bezpečnostní riziko pro uživatele a poškodit spotřebič. Používejte pouze originální díly a příslušenství.

• Tento přístroj není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí.

• Tento spotřebič nesmí za žádných okolností používat děti.

• Spotřebič a jeho kabel uchovávejte mimo dosah dětí.

• Spotřebič vždy odpojte od elektrické sítě, pokud je ponechán bez dozoru nebo se nepoužívá, a před montáží, demontáží nebo čištěním.

• Během používání nikdy nenechávejte spotřebič bez dozoru. Zvláštní bezpečnostní předpisy

• Stroj používejte pouze tak, jak je popsáno v této příručce.

• Tento spotřebič by měl obsluhovat a instalovat specializovaný vyškolený personál v ku

chyni potravinářského průmyslu, jako je catering, pekárna, pizza, pečivo atd.

• Veškerá údržba, instalace a opravy by měly být prováděny specializovanými vyškolenými autorizovanými techniky.

Na zadní straně spotřebiče je umístěn ekvipotenciální propojovací terminál aby bylo možné křížové propojení s jiným zařízením.

• Nepokládejte spotřebič na topný předmět (benzín, elektrický, uhlíkový sporák atd.) Spo

třebič udržujte mimo dosah horkých povrchů a otevřeného ohně. Stroj vždy provozujte na rovném, stabilním, čistém, tepelně odolném a suchém povrchu.

• Nepoužívejte stroj v blízkosti výbušných nebo hořlavých materiálů, kreditních karet, mag

netických disků nebo rádií.

• Při provozu noste ochranný oděv, masku nebo ochranné brýle, pokud je to nutné.

• Tento stroj není určen k provozu pomocí externího časovače nebo samostatného systému dálkového ovládání.

• Nikdy nepřemosťujte žádné bezpečnostní blokování na stroji.

• VAROVÁNÍ: Udržujte všechny větrací otvory ve spotřebiči bez překážek.

• VAROVÁNÍ: Před čištěním, údržbou nebo výměnou příslušenství VŽDY vypněte stroj a odpojte jej od elektrické sítě.

• Během používání nechte kolem spotřebiče rozestup alespoň 30 cm pro účely větrání.

• OPATRNOST! V případě potřeby bezpečně veďte napájecí kabel, abyste zabránili neúmy

slnému tažení nebo kontaktu s topnou plochou.

• VAROVÁNÍ! VŽDY udržujte ruce, dlouhé vlasy a volné oblečení mimo pohyblivé části.

• Když je stroj v provozu, nevkládejte ruce do chráněné oblasti a mixovací nádoby.

• Nenakládejte příliš mnoho přísad, aby nedošlo k přetečení potravin. Maximální kapacita mísy je 10 litrů pro 222836 a 20 litrů pro 222843.

• Neperte pračku s vodou nebo vodní tryskou. Mytí vodou může způsobit únik vody a zvýšit riziko úrazu elektrickým proudem. Žádné součásti nelze mýt v myčce nádobí.

• Stroj nečistěte ani neskladujte, pokud není zcela vychladlý.

• Zvláštní pozornost je třeba věnovat přemísťování nebo přepravě stroje, protože je příliš těžký. Nejméně se 2 osobami nebo s pomocí vozíku. Pohybujte se strojem pomalu, opa

trně a nikdy se nenaklánějte nad 45 °C. Určené použití

• Spotřebič je určen k profesionálnímu použití a smí jej obsluhovat pouze kvalifikovaní pracovníci.

• Tento spotřebič je určen k míchání, hnětení a emulgaci/šlehání potravinářských výrobků pro- vozovaných v potravinářském průmyslu a obcho- dech. Jakékoli jiné použití může vést k poškození spotřebiče nebo zranění osob.

• Provozování spotřebiče za jakýmkoli jiným úče- lem se považuje za nesprávné použití přístroje. Uživatel nese výhradní odpovědnost za nesprávné použití zařízení. Instalace uzemnění Tento spotřebič je klasifikován jako spotřebič třídy ochrany I a musí být připojen k ochrannému uzem- nění. Uzemnění snižuje riziko úrazu elektrickým proudem poskytnutím únikového vodiče pro elek- trický proud. Tento spotřebič je vybaven zemnicím kabelem se zemnicí zástrčkou. Zástrčka musí být zapojena do zásuvky, která je řádně nainstalována a uzemněna. Hlavní části stroje

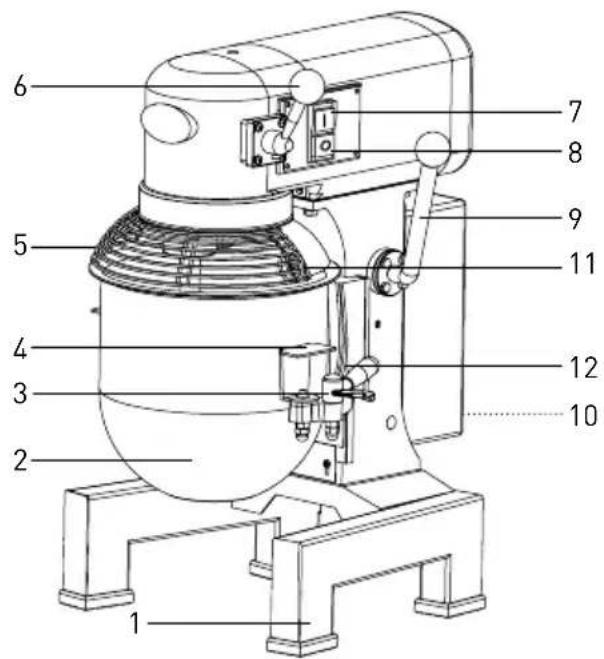

1. Pevná podpěra stojanu

4. Rukojeti mísy (2x)

6. Páka ovládání rychlosti

(3 nastavení pro 3 přílohy)

7. Tlačítko ZAP (ZELENÉ, I)

8. Tlačítko STOP (ČERVENÉ, O)

9. Zvedání mísy / spodní držadlo

10.Tlačítko RESET (v zadní části)

11. Rukojeť krytu mísy

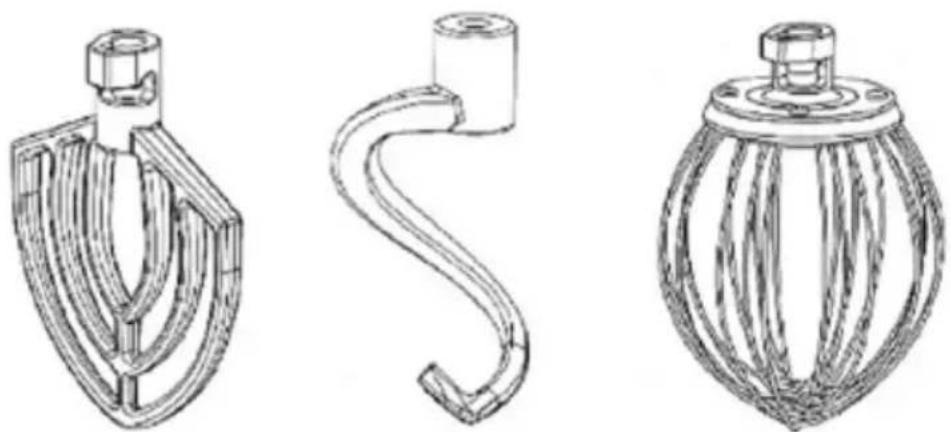

Přílohy Plochý šlehač Háček na těsto Šípání243

Příprava před instalací

• V případě potřeby opatrně odšroubujte stroj od rámu pomocí klíče.

• Odstraňte všechny ochranné obaly.

• Zkontrolujte, zda je stroj kompletní a zda není poškozen při přepravě. V případě neúplného do- dání (např. šlehačky, plochého hnětače a hnětače těsta) nebo poškození okamžitě kontaktujte do- davatele. Stroj NEPOUŽÍVEJTE. (Viz ==> Záruka).

• Před použitím přístroj a nástavce vyčistěte (viz ==> Čištění a údržba).

• Ujistěte se, že je spotřebič zcela suchý.

• Pokud chcete spotřebič uložit v budoucnu, uscho- vejte jeho obal. Instalace

• Před instalací a provozem si pečlivě přečtěte tuto příručku.

• Zajistěte, aby byl stroj umístěn na suchém mís- tě, které má dostatečně pevný povrch, aby bylo možné jej během provozu v blízkosti podepřít bez jakýchkoli překážek.

• Ujistěte se, že zdroj elektrického napájení odpoví- dá typovému štítku na stroji.

• Kolem stroje by měl být dostatečný prostor pro obsluhu. Měl by být čistý a bez překážek, např. na stroji nebo kolem něj nic, jako jsou škrabky, nože atd.

• Nenoste volné oděvy, jako je šátek, a dlouhé vlasy by měly být svázány a udržovány mimo pohyblivé části. UPOZORNĚNÍ! Nikdy nepřemosťujte žádný bezpeč- nostní spínač. Přeprava a manipulace

• Nepřemisťujte stroj, když je v provozu.

• Při přemisťování zařízení odpojte zařízení, vyjmě- te nádobu (2) a všechny nástavce (šlehač, plochý hnětač nebo hnětač těsta).

• Při pohybu držte základnu stroje (1), abyste zís- kali lepší podporu.

• Nejméně u 2 osob nebo při použití vozíku pro pomoc při přemisťování stroje z důvodu vysoké hmotnosti. Speciální bezpečnostní funkce Pozor: Tento stroj má následující 3 bezpečnostní spínače. Stroj se spouští pouze se všemi bezpečnostními spínači ve správných polohách.

• Bezpečnostní spínač polohy mísy: Stroj lze spus- tit, jakmile je miska umístěna ve správné poloze.

• Bezpečnostní spínač krytu mísy (5): Stroj lze spustit pouze tehdy, když je kryt mísy (5) v zavře- né poloze.

• Bezpečnostní spínač zvedání mísy (9): Stroj lze spustit pouze tehdy, když je zvedací rukojeť misky (9) umístěna v horní poloze. Nenoste volné oděvy, jako je šátek atd., a dlouhé vlasy by měly být svázány a udržovány v dostatečné vzdálenosti od pohyblivých částí. Provoz Aby nedošlo k vážnému zranění:

• NEPROVOZUJTE stroj bez přečtení návodu k po- užití.

• Stroj VŽDY ZASTAVTE stisknutím ČERVENÉHO tlačítka „O“ (8) a před čištěním, údržbou, opravou nebo výměnou jakéhokoli příslušenství odpojte od elektrické sítě.

• VŽDY udržujte ruce, vlasy a volné oblečení mimo dosah pohyblivých částí.244

a) O krytu mísy Poznámka: Když je kryt mísy (5) otevřený nebo není správně zavřený v uzamčené poloze, stroj nebude fun- govat.

1. Chcete-li otevřít kryt mísy (5), podržte držadlo

krytu mísy (11) a otočte jím po směru hodinových ručiček. Chcete-li zavřít kryt mísy (5), podržte držadlo krytu mísy (11) a otočte jím proti směru hodinových ručiček.

2. Když je držadlo krytu mísy (11) vyrovnáno na

pravé straně stroje, kryt mísy (5) je v kolébkové poloze a je připraven k provozu. b) Nainstalujte misku (2) na stroj Poznámka: Nainstalujte komoru (2) PŘED upevně- ním nástavců. Používejte pouze dodanou mísu (2).

1. Spusťte mísu zatažením za páku zvedání mísy (9)

dolů, dokud se nezastaví. Aby byla kolébka mísy (12) v dolní poloze.

2. Umístěte mísu (2) opatrně a pomalu pomocí dr-

uprostřed kolébky mísy (12) a

ii) Zajistěte mísu (2) zatažením za

každou svorku misky (3) dopředu, až miska (2) je pevně uzamknutá. c) Nainstalujte do stroje různé nástavce (plochý šlehač, hák na těsto nebo šlehač) Poznámka: Nástavce je pohodlnější a snazší nain- stalovat před přidáním přísad do mísy (2).

1. Opatrně otočte kryt mísy (5) po směru hodino-

vých ručiček pomocí držadla krytu mísy (6), aby byl v otevřené poloze.

2. UPOZORNĚNÍ! Při otevírání nebo zavírání krytu

mísy (5) použijte nadměrnou sílu, může dojít k poškození mikrospínače bezpečnostního zámku. Při otevírání nebo zavírání krytu mísy (5) buďte opatrní.

3. Nástavce (plochý hnětač, hák na těsto nebo

šlehač) pomalu nasuňte nahoru na planetární hřídel, která provléká čep hřídele otvorem v ná- stavcích.

4. Otáčením nástavců je zajistěte na planetární hří-

deli. d) Nalévání a míchání přísad Poznámka: Postupujte podle tabulky „Kapacita smíchaných přísad“ v této příručce. Přetížení povede k přetečení nebo po- škození stroje. DŮLEŽITÉ: Ujistěte se, že páka ovládání rychlosti (6) je nastavena do polohy „hnětač těsta“.

Do mísy (2) přidejte všechny vhodné přísady.

2. Zvedejte páku zdvihu mísy (9), dokud se mísa (2)

nezajistí ve své poloze.

3. Otočte kryt mísy (5) proti směru hodinových ruči-

ček a zajistěte jej na místě. Pozor: Stroj se nespustí, pokud je kryt mísy (5) ote- vřený/nezavřený správně nebo je mísa (2) ve spodní poloze.245

e) Nastavení rychlosti, přídavného zařízení a spuštění stroje

1. Vyberte vhodnou rychlost zvednutím nebo sní-

žením páky ovládání rychlosti (6). Pro různé ná- stavce jsou k dispozici tři pevné rychlosti: Rychlost otáčení Typ přísady Háček na těsto (nízký) Těžké: Míchání pizzy, chle

ba, těstovin a Plochý šlehač (střední) Střední: 2. stupeň míchání těsta na koblihy atd. Šípání (vysoké) Světlo: Šlehačka, vaječné bílky, pusinky. DŮLEŽITÉ: VŽDY se řiďte doporučeným přídavným zařízením a nastavením rychlosti podle tabulky nosnosti a indikace vedle páky ovládání rychlosti (6). POZOR: Dávejte pozor na riziko úniku prachu a mouky při nařezávání sáčků s přísadou do mísy (2). V případě potřeby používejte ochrannou roušku nebo brýle.

2. Poté stisknutím ZELENÉHO tlačítka „I“ (7)

zapněte stroj. Stiskněte ČERVENÉ tlačítko „O“ (8) pro ZASTAVENÍ stroje. Stroj se u položky 222843 otáčí ve směru hodi- nových ručiček, u položky 222836 proti směru hodinových ručiček.

3. UPOZORNĚNÍ! PŘED změnou rychlosti VŽDY

ZASTAVTE stroj. Pokud tak neučiníte, může dojít k poškození konstrukce vnitřního převodu.

Změna rychlosti během operace:

Stiskněte ČERVENÉ tlačítko „O“ (8) pro ZASTA- VENÍ stroje. b) Vypojte stroj ze zásuvky a vyměňte příslušen- ství. [Viz ==> část c)].

Změňte rychlost zvednutím nebo snížením páky ovládání rychlosti (6) správným přídavným zaříze- ním. d) Stisknutím ZELENÉHO tlačítka „I“ (7) restar- tujte stroj. RESETUJTE horní omezovač (tepelný výřez) Upozorňujeme, že tlačítko RESET (10) je umístěno v zadní části stroje, aby se zabránilo přehřátí.

• Nejprve odpojte přístroj od elektrické zásuvky.

• Nechte stroj zcela vychladnout.

• Stiskněte tlačítko RESET (10) na horní omezova- či (tepelná pojistka)

• Poté zapojte přístroj do elektrické zásuvky a znovu jej spusťte.246

Kapacita mixovacích složek Níže uvedená tabulka slouží pouze jako reference ohledně maximálního množství pro přípravu růz- ných potravin. Existuje mnoho faktorů, které ovliv- ňují, jako je typ mouky, teplota vody atd. Produkt Příloha Max. množství

Vejce, bílá Šípání 1,0 kg 1,5 kg Bramborová kaše Plochý šlehač 2,0 kg 2,5 kg Meringue (množství vody) Šípání 1,5 litru 2,0 litru Vafle nebo lívaneč Plochý šlehač 2,5 litru 3,0 litru Šlehačka Šípání 3,5 litru 4,0 litru Těsto na pizzu (střední, 50 % vody) Háček na těsto 2,0 kg 2,5 kg Těsto na pizzu (silné, 60 % vody) Háček na těsto 2,5 kg 3,0 kg Piškotový koláč Šípání 1,5 kg 2,0 kg Těsto na koláč Plochý šlehač 2,0 kg 2,5 kg Těsto na pečivo nebo rolování (lehké/střední, 60 % vody) Háček na těsto Voda 1,5 kg/ mouka 2,5

Čištění a údržba Pozor: Spotřebič vždy odpojte od elektrické zásuvky a před čištěním, údržbou, opravami a skladováním jej nechte zcela vychladnout. Čištění

• Před snadným čištěním vždy odstraňte všechny nástavce, jinak se uvíznou na hřídeli a později se obtížně odstraní.

• Po každém použití přístroj a jeho nástavce dů- kladně očistěte a ujistěte se, že jsou odstraněny všechny zbytky potravin.

• Spotřebič nikdy neponořujte do vody nebo jiných kapalin.

• Povrch očistěte mírně navlhčeným hadříkem nebo houbičkou s jemným mýdlovým roztokem.

• K čištění vnitřních nebo vnějších částí spotřebiče nikdy nepoužívejte abrazivní houbičky, čisticí pro- středky, ocelovou vlnu nebo kovové náčiní.

• NEPRÁVĚJTE spotřebič vodou ani vodní tryskou. Mytí vodou může způsobit únik vody a zvýšit riziko úrazu elektrickým proudem.

• Žádné součásti ani nástavce nelze mýt v myčce nádobí. Doporučený postup čištění: Díly Jak čistit Frekvence Mísa Pomocí houby nebo vlhkého hadříku s jemným mýdlem a vodou důkladně opláchněte, vydezinfikujte a osušte. Čištění po každém použití Nástavce (hnětač těsta, hnětač a šle- hač) Umyjte rukou jemným mýdlem a vo- dou, opláchněte, vydezinfikujte a dů- kladně osušte. Čištění po každém použití Ochrana mísy Ručně omyjte houbičkou nebo vlhkým hadříkem s jemným mýdlem a vodou, opláchněte, dezinfikujte a důkladně osušte. Čištění po každém použití247

Vnější povrch Otřete čistým vlhkým hadříkem s po- užitím mýdla a vody, opláchněte, dez- infikujte a osušte. Nepoužívejte vodní trysku. Dvakrát týdně Planetový hřídel Otřete čistým vlhkým hadříkem s po- užitím mýdla a vody, opláchněte, dez- infikujte a osušte. Čištění po každém použití Skladování

• Před uskladněním se vždy ujistěte, že je spotřebič již odpojen od elektrické zásuvky a zcela vychladl.

• Spotřebič skladujte na chladném, čistém a su- chém místě. Odstraňování problémů Pokud stroj nefunguje správně, zkontrolujte prosím, zda roztok neobsahuje níže uvedenou tabulku. Pokud problém stále nemůžete vyřešit, obraťte se na dodavatele/poskytovatele služeb. NEOPRAVUJTE SE. Problémy Možné příčiny Možné řešení Stroj se nespustí Kryt mísy (5) není ve správně uzavřené poloze. Otočte kryt mísy (5) doprava, dokud není řádně uzavřen. Mísa (2) není zvednuta na správné místo. Pomocí vodováhy (9) zvedněte mísu (2) do správné polohy. Zástrčka není správně připojena. Zkontrolujte, zda je zástrčka správně připojena. Stroj se během provozu za

staví Vnitřní přetížení se aktivuje, aby se zabrá- nilo přehřátí. Stiskněte ČERVENÉ, tlačítko „O“ (8), odpojte spotřebič ze zásuvky, nechte jej zcela odvařit, stiskněte tlačítko RESET (10) vzadu. Poškozený nebo rozbitý řemen převodovky Ověřte si to u dodavatele Příliš hlučný zvuk stroje Stroj není umístěn na vodorovném povr

chu. Upravte povrch nebo jej přesuňte na jiný vodorovný povrch. Mísa (2) není správně umístěna. Ujistěte se, že miska (2) je správně umístěna v kolébce misky (12) pomocí vodicích kolíků (3). Nástavce nejsou správně nasazeny. Vyjměte a znovu nainstalujte nástavce na místo. Mísa je přetížená. Snižte kapacitu ingrediencí. Poškozený nebo opotřebovaný řemen pře

vodovky. Obraťte se na dodavatele. Planetový převod potřebuje nedostatek maziva. Nástavce nelze snadno namontovat na planetární hřídel Je vyžadováno nedostatečné mazivo a/ nebo čištění planetární hřídele. Otřete planetární hřídel čistým vlhkým hadříkem a namažte hřídel minerálním olejem nebo mazivem. Zvedání mísy / spodní dr

žadlo (9) nelze snadno ovlá- dat Nedostatek maziva na skluzech mísy. Namažte sklíčka mísy minerálním ole- jem nebo mazivem.248

Technické specifikace Položka č. 222836 222843 Provozní napětí a frekvence 220–240 V~ 50/60 Hz Jmenovitý vstupní výkon 600W 1100W Čistá hmotnost (přibližně) 53 kg 78 kg Třída ochrany Třída I Třída nepromokavé ochrany IP21 Rychlost otáčení (ot./ min.) Háček na těsto 148 197 Plochý šlehač 244 317 Šípání 480 462 Maximální kapacita mísy 10L 20L Maximální množství míchání mouky 2,5 kg 5,0 kg Maximální hladina hluku < 70 dB (A) Vnější rozměr 480 x 400 x (V) 630 mm 560 x 500 x (V) 880 mm Poznámka: Technické specifikace podléhají změnám bez předchozího upozornění.249

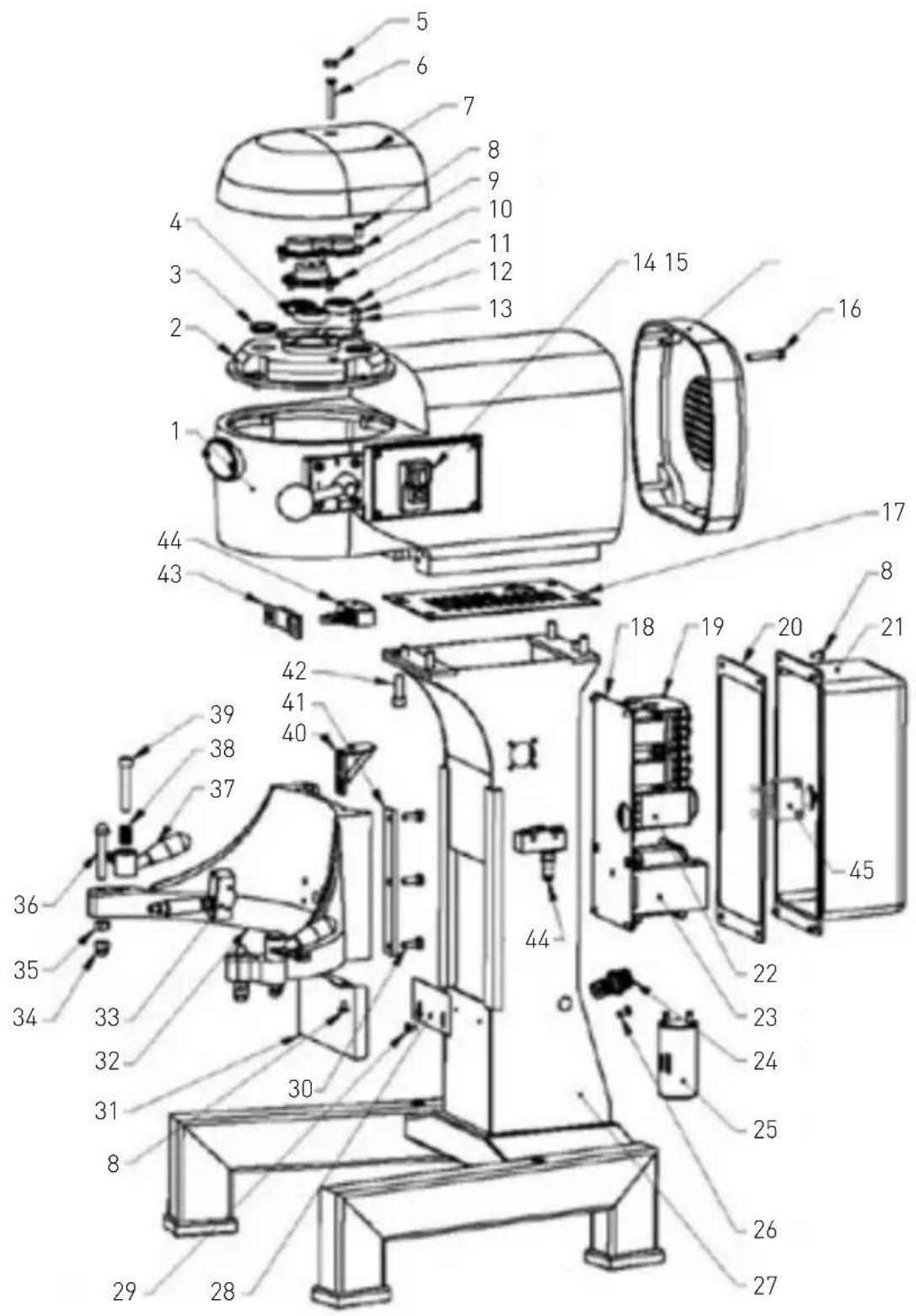

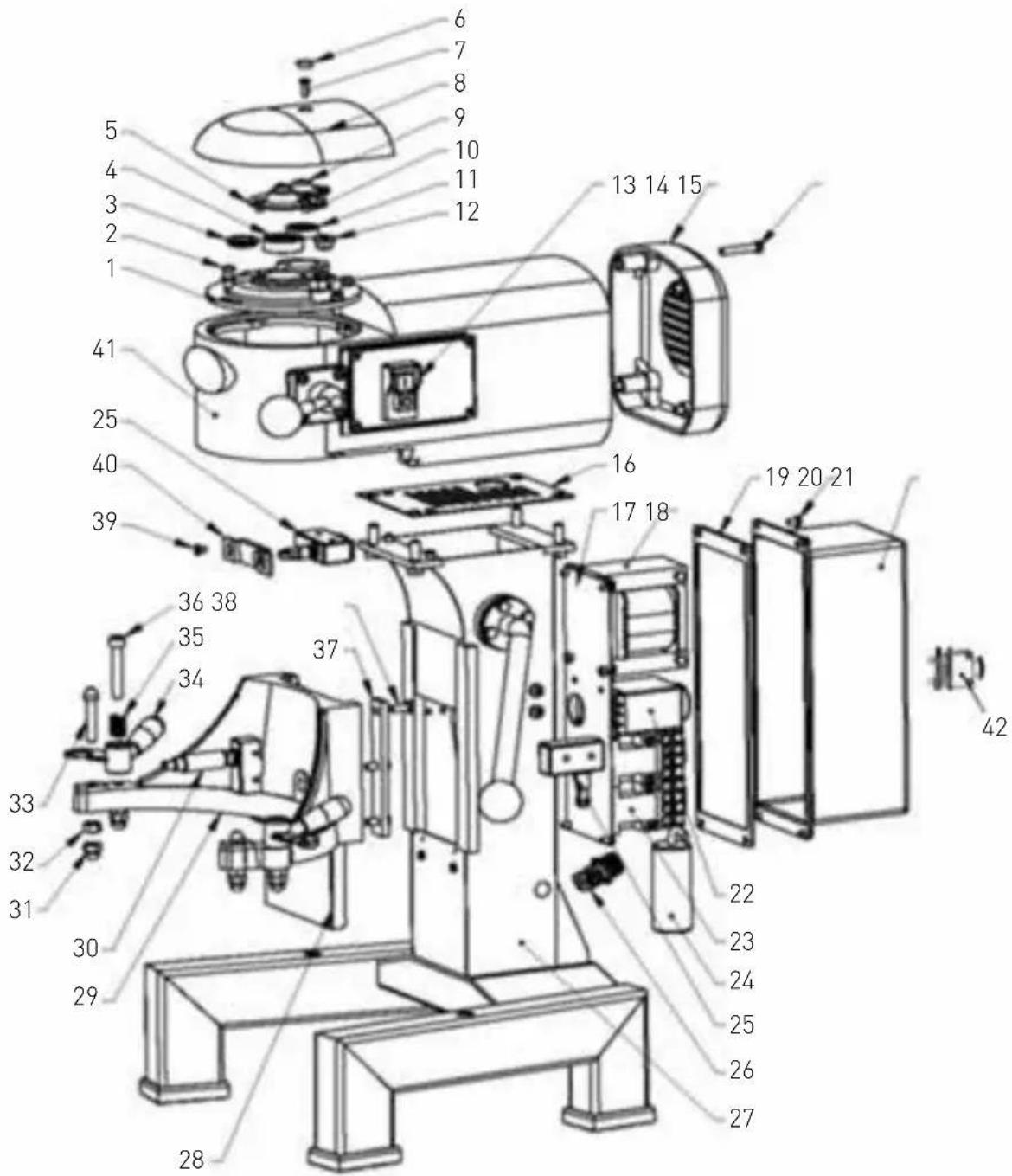

Rozložený výkres a seznam dílů Pozor: Rozložený výkres a seznam dílů se skládá z níže uvedených částí: - Převodový systém v horní části, kolébka mísy a stojan (obrázek 1); - Sestava nápravy (obrázek 2); - Sestava ozubeného kola (Obrázek 3); - Sestava motoru (obrázek 4); - Sestava zvedání mísy (obrázek 5);

Otočná deska krytu mísy a míchací náprava (obrá- zek 6); - Sestava regulace rychlosti (Obrázek 7) Obrázek 1: Převodový stupeň v horní části, kolébka mísy a stojan 222836:

Č. dílu Název dílu Množst-

Č. dílu Název dílu Množství 1 Kryt ložiska 1 22 Časovací relé 1 2 Šroub (M6X16) 4 23 Relé 2 3 Kryt 1 24 Kondenzátor 1 4 Ložisko 6202 1 25 Mikrospínač 3 5 Středový kryt 1 26 Kabelový spoj 1 6 Kryt 2 27 Sloupec Vzpřímený 1 7 Šroub (M5X16) 1 28 Sloupcová deska sloupku 1 8 Horní kryt 1 29 Rameno dokončeno 1 9 Kryt 1 30 Pouzdro (pro mikrospínač) 1 10 Šroub (M5X8) 5 31 Uzavírací matice (M8) 2 11 Ložisko 6001 1 32 Matice (M8) 4 12 Kryt 1 33 Šroub mísy 2 13 Vypínač napájení 1 34 Pevná rukojeť 2 14 Zadní kryt 1 35 Pevná pružina rukojeti 2 15 Šroub (M6X35) 4 36 Šroub (M8X60) 2 16 Protimyší deska 1 37 Plochá svorka 2 17 Elektrická deska 1 38 Šroub (M6X16) 6 18 Transformátor 1 39 Šroub (M4X8) 2 19 Těsnicí pásky elektrické skříně 1 40 Stojan mikrospínačů 2 20 Šroub (M5X8) 4 41 Tělo 1 21 Elektrická skříňka 1 42 Přetížený spínač 1251

Č. dílu Název dílu Množst-

Č. dílu Název dílu Množství 1 Tělo 1 24 Kabelový spoj 1 2 Kryt ložiska 1 25 Kondenzátor 1 3 Kryt 2 26 Měděný šroub (M5X12) 1 4 Ložisko (6003) 1 27 Sloupec Vzpřímený 1 5 Kryt 3 28 Sloupcová deska sloupku 1 6 Šroub (M6X45) 1 29 Šroub (M4X8) 2 7 Horní kryt 1 30 Šroub (M6X16) 6 8 Šroub (M5X8) 7 31 Sloupcová deska sloupku 1 9 Kryt 1 32 Rameno 1 10 Středový kryt 1 33 Pouzdro (pro mikrospínač) 1 11 Ložisko (6201) 2 34 Uzavírací matice (M8) 2 12 Šroub (M6X14) 4 35 Matice (M8) 2 13 Pružinová podložka 6 4 36 Šroub mísy 2 14 Vypínač napájení 1 37 Pevná rukojeť 2 15 Zadní kryt 1 38 Pevná pružina rukojeti 2 16 Šroub (M6X35) 4 39 Šroub (M8X60) 2 17 Protimyší deska 1 40 Plastový blok 1 18 Elektrická deska 1 41 Plochá svorka 2 19 Relé 2 42 Šroub (M8X25) 4 20 Těsnicí pásky elektrické skříně 1 43 Stojan mikrospínačů 1 21 Elektrická skříňka 1 44 Mikrospínač 2 22 Časovací relé 1 45 Přepěťový spínač 1 23 Transformátor 1253

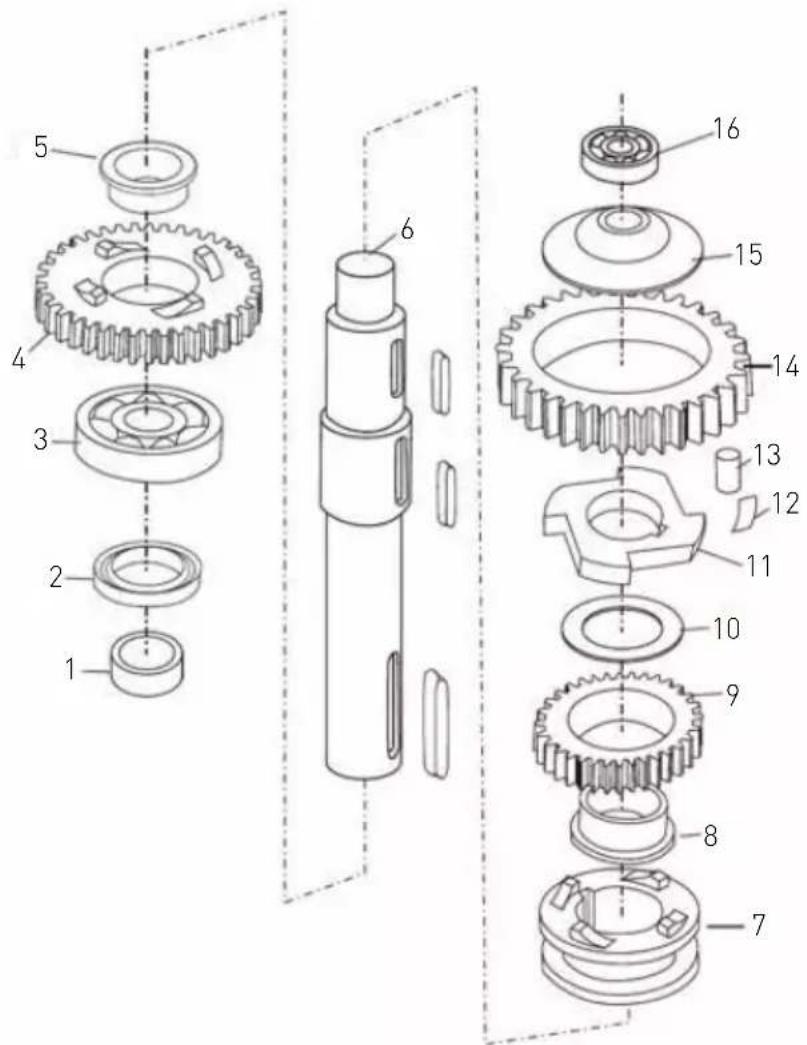

Obrázek 2: Sestava nápravy 222836:

Vertikální strany če- listí na druhé straně. SPRÁVNÉ ŠPATNĚ Obrázek 2-1 Obrázek 2-2 Poznámka:

1. Nezapomeňte nainstalovat správnou polohu a

namazat všechny čepy na obrázku 2-1.

2. Zkontrolujte, zda se po opětovné montáži neob-

jeví olejové těsnění. Č. dílu Název dílu Množství 1 Kryt 1 2 Olejové těsnění 1 3 Ložisko (6204) 1 4 Ozubené kolo spojky 1 5 ložisko 1 6 Centrální náprava 1 7 Spojka 1 8 Ložisko 1 9 Malý převodový kroužek 1 10 Rozdělovací kroužek 1 11 Aktuátor 1 12 Jaro 1 13 Váleček 1 14 Velký převodový kroužek 1 15 Kryt 1 16 Ložisko (6001) 1254

Vertikální strany čelistí musí směřovat na jiné straně. SPRÁVNÉ ŠPATNĚ Obrázek 2-1 Obrázek 2-2 Poznámka:

1. Nezapomeňte nainstalovat správnou polohu a

namazat všechny čepy na obrázku 2-1.

2. Zkontrolujte, zda se po opětovné montáži neob-

jeví olejové těsnění. Č. dílu Název dílu Množství 1 Kryt 1 2 Váleček 1 3 Jaro 1 4 Aktuátor 1 5 Převodový kroužek 1 6 Rozdělovací kroužek 1 7 Horní ozubené kolo 1 8 Ložiskový kroužek 1 9 Kroužek spojky 1 10 Ložiskový kroužek 1 11 Dolní převodový stupeň 1 12 Kroužek 1 13 Ložisko (6205) 1 14 Olejové těsnění (30X45X10) 1 15 Odstavení 1 16 Centrální náprava 1 17 Klíč (6X14) 1 18 Klíč (5X35) 1 19 Klíč (6X30) 1 20 Ložisko (6003) 1255

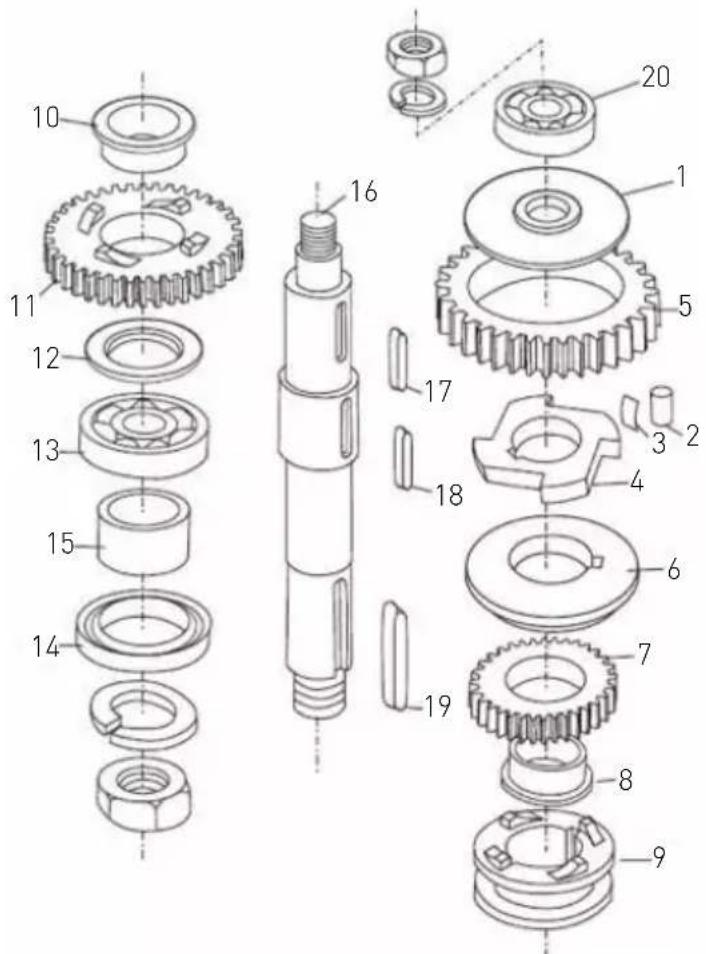

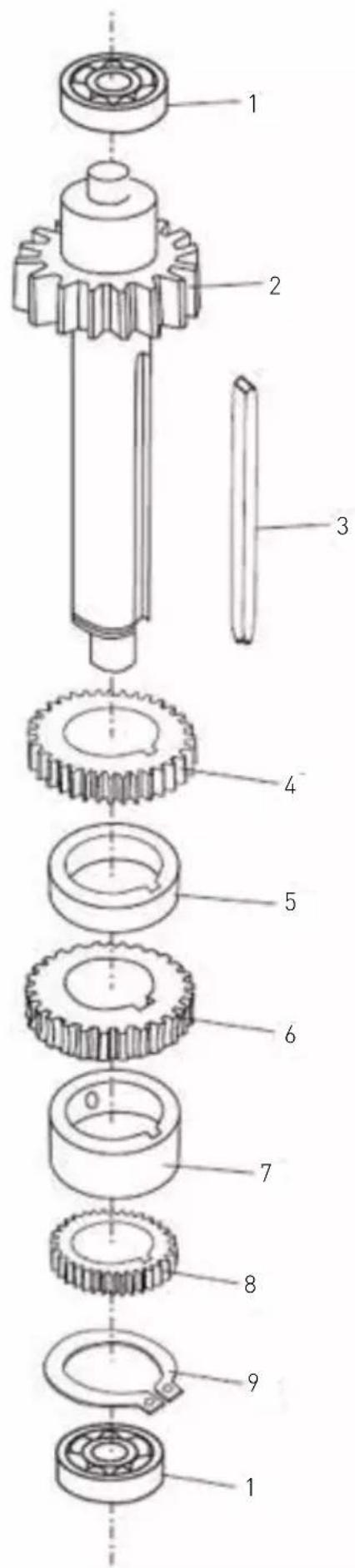

Obrázek 3: Sestava ozubené nápravy 222836:

Č. dílu Název dílu Množst-

Vysokorychlostní ozubená náprava

3 Klíč (5X58) 1 4 Horní ozubené kolo 1 5 Malý stojan 1 6 Ozubené kolo (spodní) 1 7 Velký stojan 1 8 Spodní ozubené kolo 1 9 Kroužek 1 Poznámka: Ujistěte se, že jsou všechny klíče vloženy do každého převodu.256

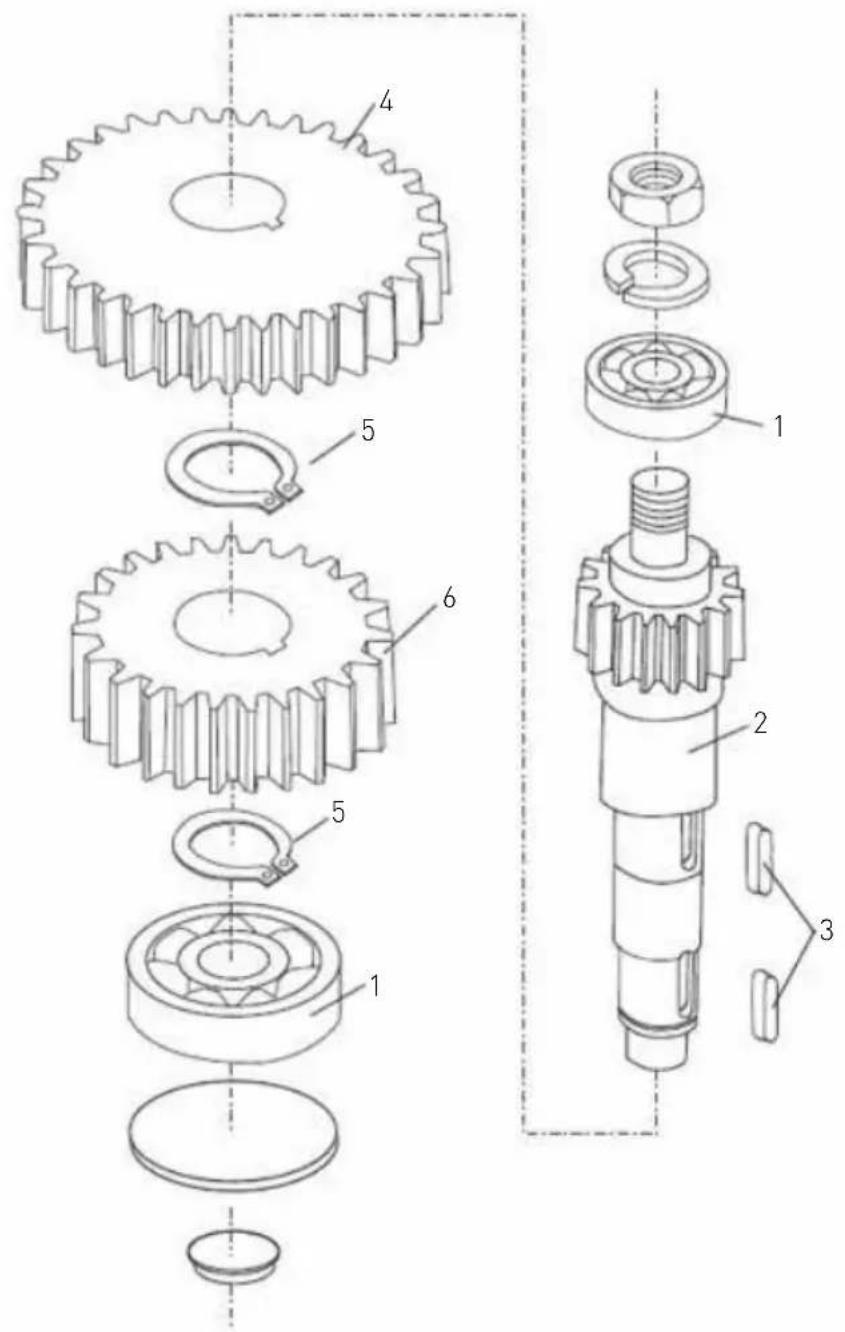

Duální ozubená náprava

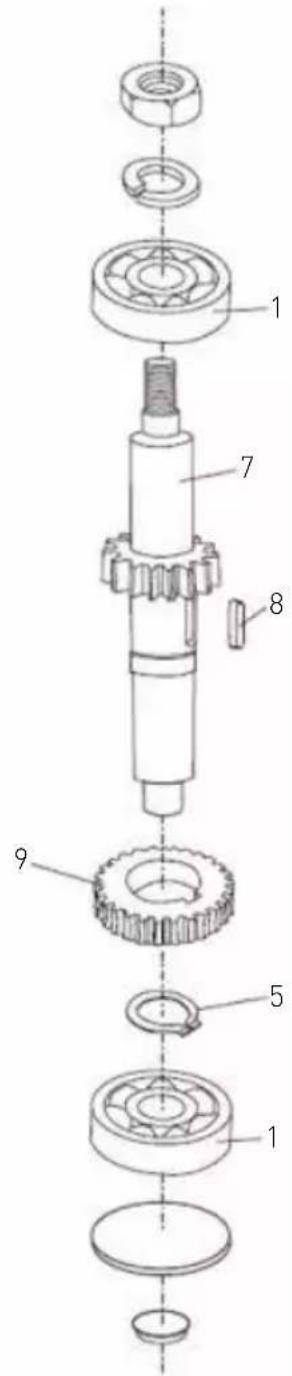

Osa s jedním převodem Č. dílu Název dílu Množst-

Č. dílu Název dílu Množství 1 Ložisko (6201) 4 6 Dolní převodový stupeň 1 2 Dvojitá převodová náprava 1 7 Jednopřevodová náprava 1 3 Klíč (5X11) 2 8 Klíč (5X14) 1 4 Horní ozubené kolo 1 9 Ozubené kolo 1 5 Kroužek 3 Poznámka: Ujistěte se, že jsou všechny klíče vloženy do každého převodu.257

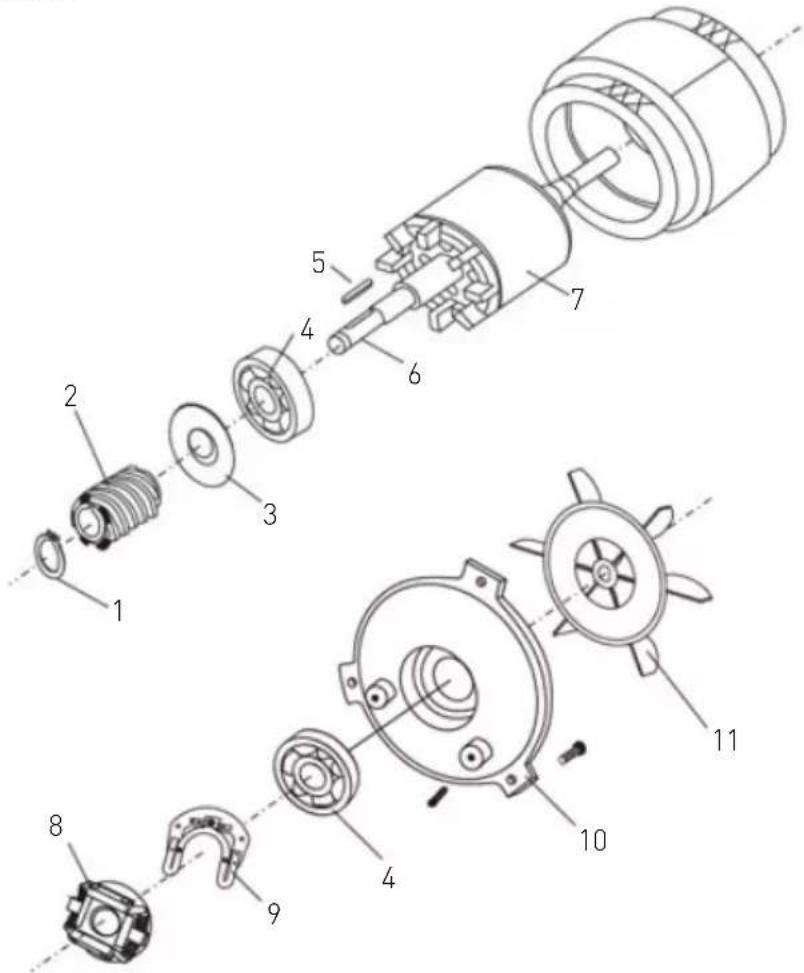

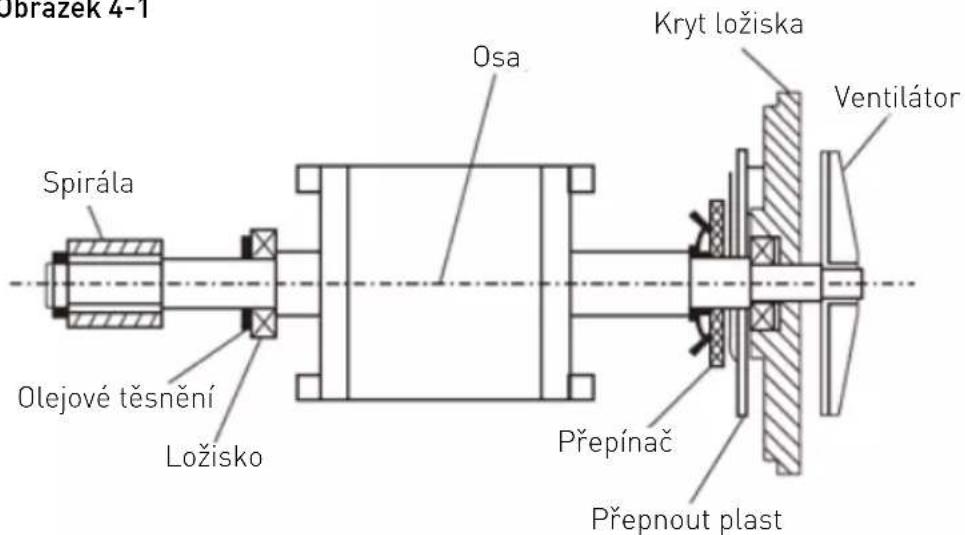

Obrázek 4: Sestava motoru

Č. dílu Název dílu Množst-

Č. dílu Název dílu Množství 1 Zastavovací kroužek (pouze 222843) 1 7 Rotor 1 2 Spirála 2 8 Přepínač 1 3 Olejové těsnění 1 9 Plastová spínací deska 1 4 Ložisko 1 10 Kryt ložiska 1 5 Klíč (4x22) 1 11 Ventilátor 1 6 Osa 1 Obrázek 4-1 Osa Ložisko Olejové těsnění Kryt ložiska Přepnout plast Přepínač Spirála Ventilátor258

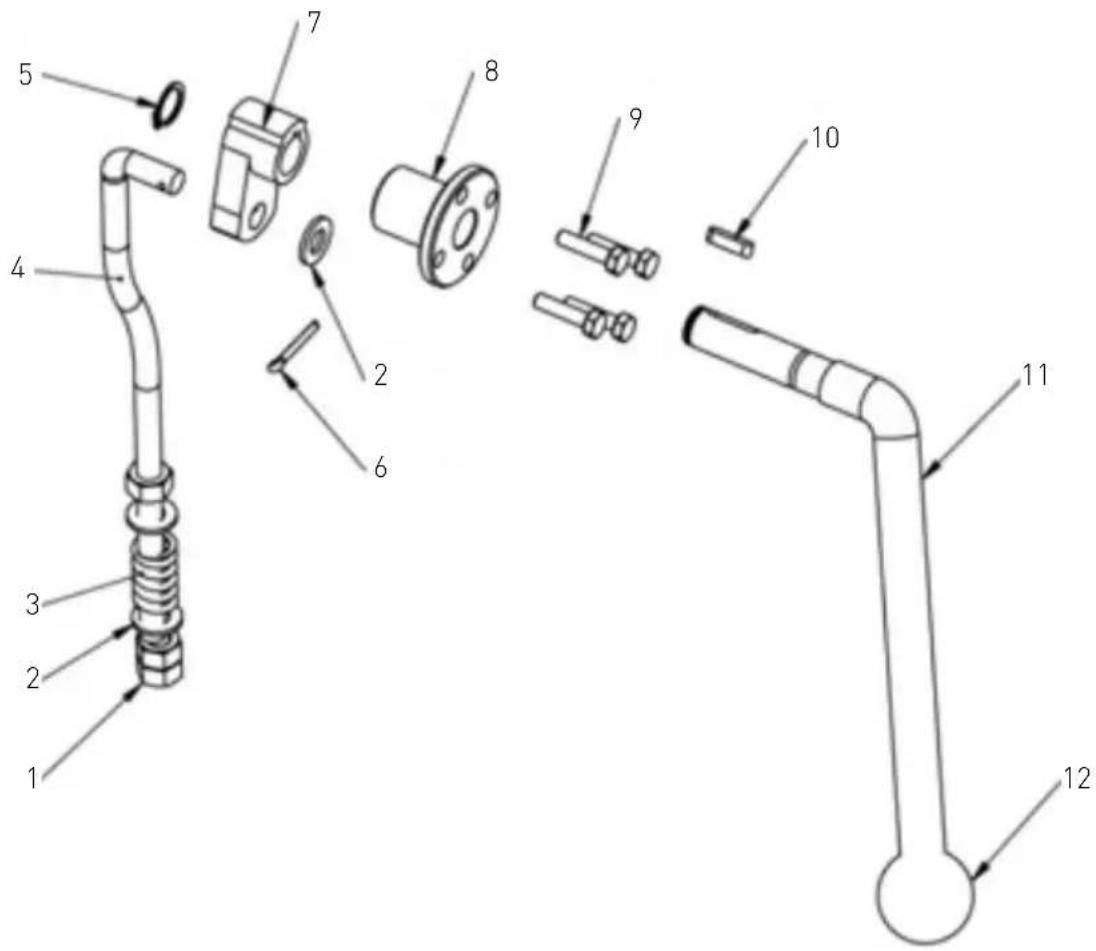

Obrázek 5: Sestava zvedání mísy

Č. dílu Název dílu Množst-

Č. dílu Název dílu Množství 1 Matice (M10) 3 7 Klikové kolo 1 2 Plochá podložka 2 8 Uzel příruby 1 3 Pružina paže 1 9 Šroub (M6X25) 4 4 Zvedací tyč 1 10 Klíč (5x20) 1 5 Zastavovací kroužek 1 11 Zvedací rukojeť mísy 1 6 Kolík se závlačkou 1 12 Plastová kulička 1259

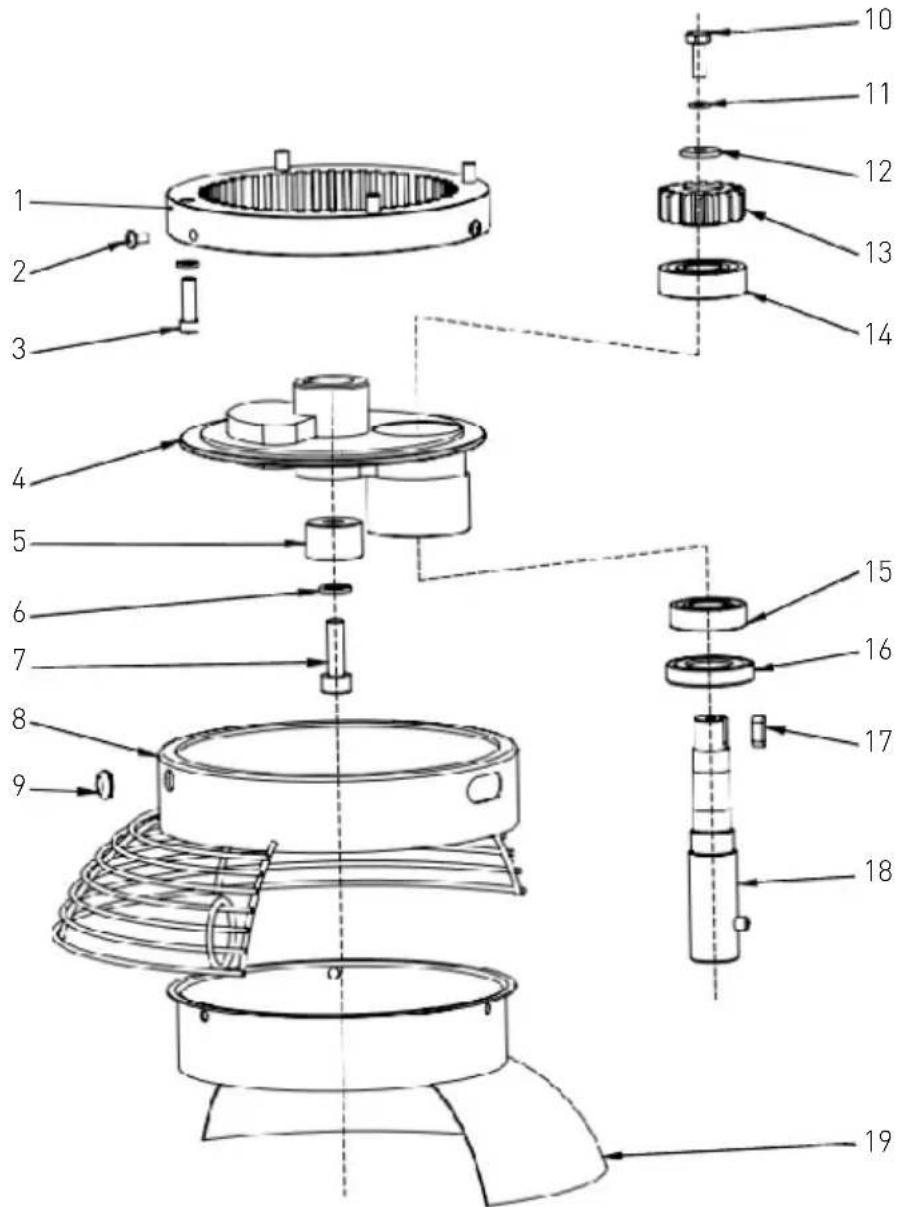

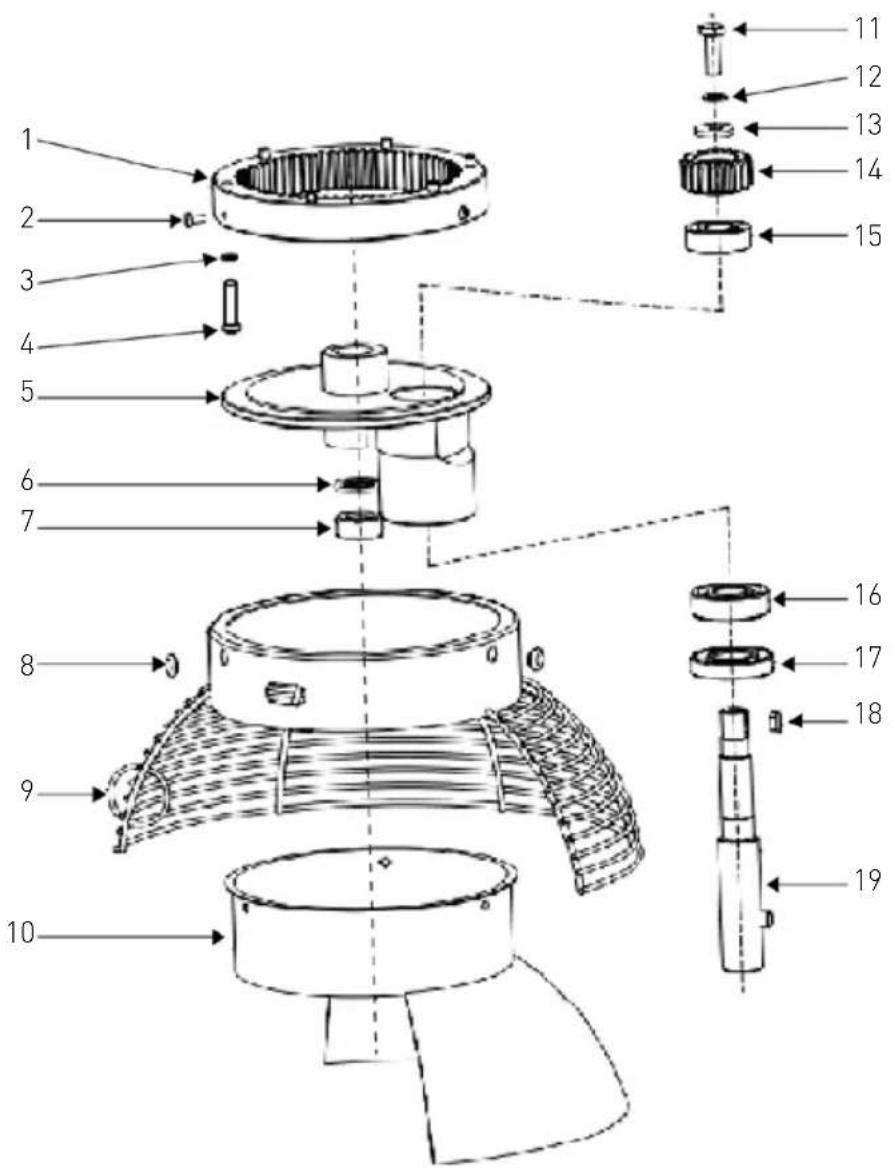

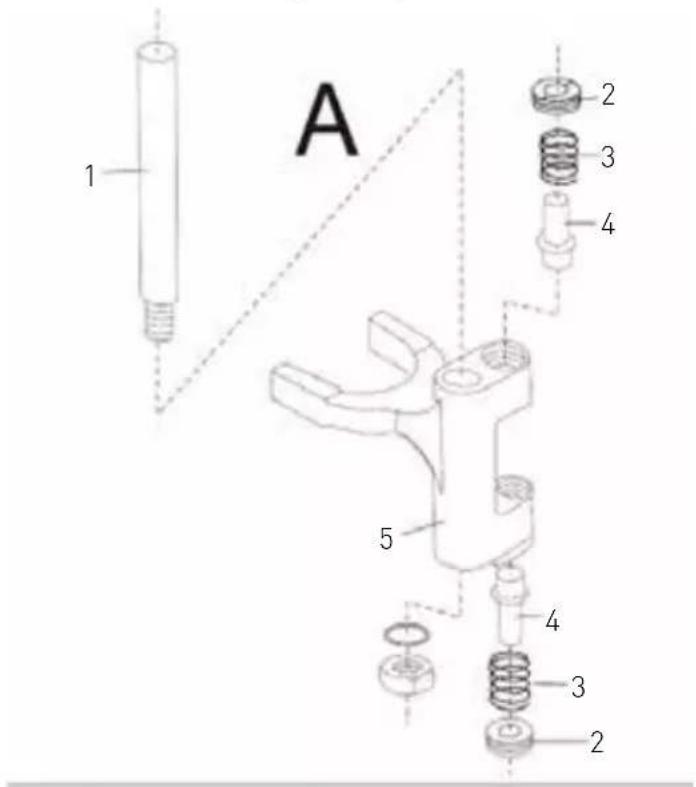

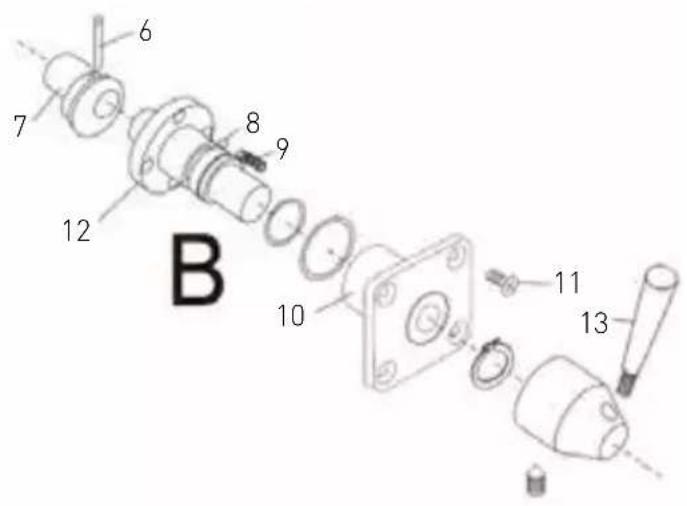

Obrázek 6: Otočná deska a míchací náprava 222836:

Č. dílu Název dílu Množst-

Č. dílu Název dílu Množství 1 Vnitřní ozubené kolo 1 11 Pružinová podložka 6 5 2 Šroub M4x8 3 12 Kroužek 1 3 Šroub M6x20 4 13 Planetové vybavení 1 4 Otočná deska 1 14 Ložisko 6203 1 5 Kryt 1 15 Ložisko 6003 1 6 Pružinová podložka 8 1 16 Olejové těsnění (20X40X10) 1 7 Šroub M8x25 1 17 Klíč (5X14) 1 8 Ochrana mísy 1 18 Míchací náprava 1 9 Plastový kryt 1 19 Zadní kryt krytu mísy 1 10 Šroub M6x16 1260

Č. dílu Název dílu Množst-

Č. dílu Název dílu Množství 1 Vnitřní ozubené kolo 1 11 Šroub M8x16 1 2 Šroub M5x10 3 12 Pružinová podložka 8 1 3 Pružinová podložka 6 6 13 Kroužek 5 4 Šroub M6x25 6 14 Planetové vybavení 1 5 Otočná deska 1 15 Ložisko 6203 1 6 Pružinová podložka 18 1 16 Ložisko 6204 1 7 Matice (M18) 1 17 Olejové těsnění (25X50X10) 1 8 Plastový kryt 2 18 Klíč (5X14) 1 9 Ochrana mísy 1 19 Míchací náprava 1 10 Zadní kryt krytu mísy 1261

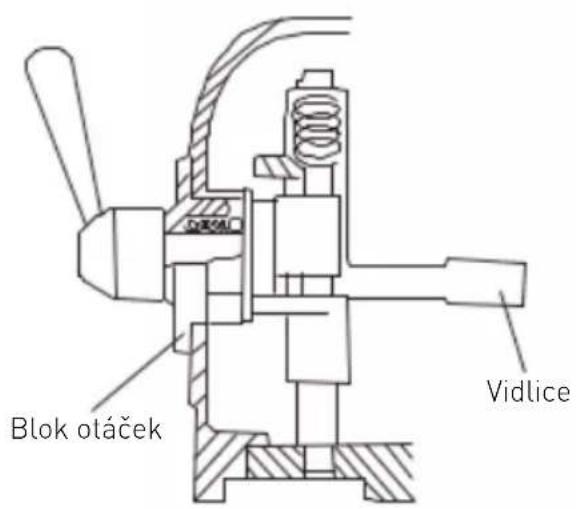

Obrázek 7: Sestava regulace rychlosti

Č. dílu Název dílu Množst-

6 Čep (3X20) 1 7 Uzel 1 8 Ocelové kuličkové ložisko 3 9 Jaro 3 10 Kryt bloku 1 11 Šroub (M5X10) 1 12 Hřídel 1 13 Páčka 1 Blok otáček Vidlice262

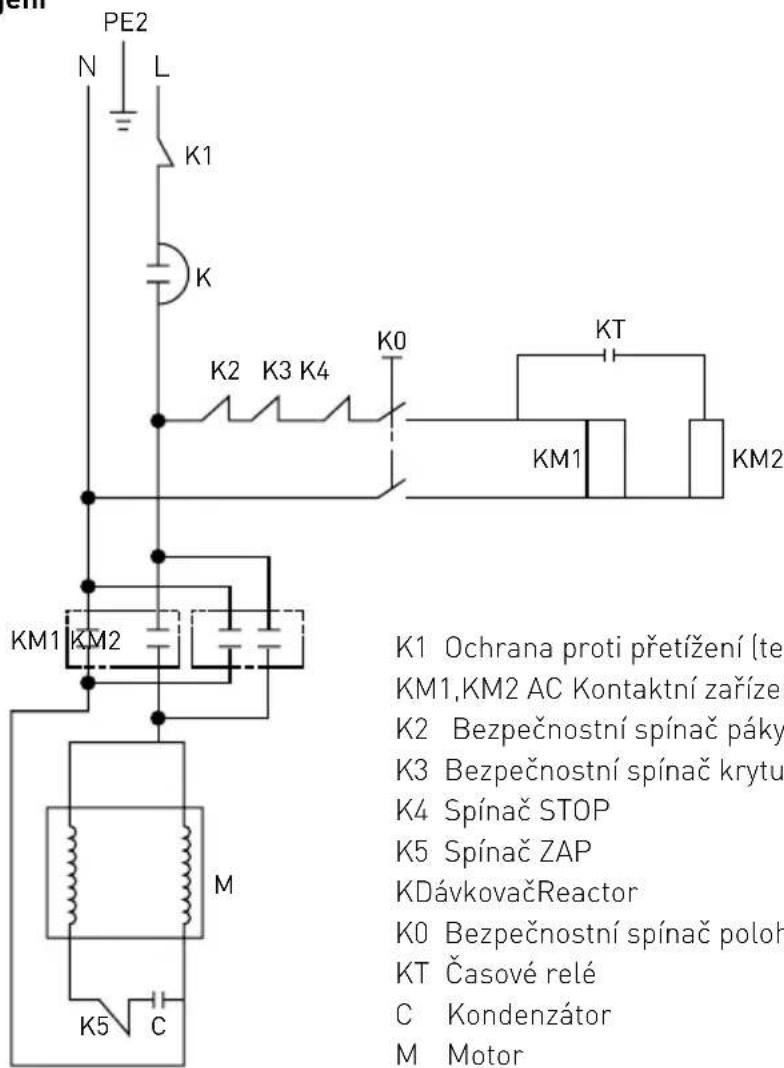

Schéma zapojení K1 Ochrana proti přetížení (tepelná pojistka) KM1,KM2 AC Kontaktní zařízení K2 Bezpečnostní spínač páky zvedání mísy K3 Bezpečnostní spínač krytu mísy K4 Spínač STOP K5 Spínač ZAP K Dávkovač Reactor K0 Bezpečnostní spínač polohy misky KT Časové relé C Kondenzátor M Motor

KM1 KM1 KM2 KM2 CK5 N L Záruka Jakákoliv závada, která má vliv na funkci spotře- biče a která se projeví do jednoho roku od zakou- pení, bude opravena zdarma nebo vyměněna za předpokladu, že byl spotřebič používán a udržován v souladu s pokyny a nebyl žádným způsobem zne- užit nebo nesprávně používán. Vaše zákonná práva nejsou dotčena. Pokud je spotřebič reklamován v rámci záruky, uveďte, kde a kdy byl zakoupen, a při- ložte doklad o nákupu (např. účtenku). V souladu s našimi zásadami nepřetržitého vývoje produktů si vyhrazujeme právo změnit specifikace produktu, balení a dokumentace bez předchozího upozornění. Likvidace a životní prostředí Při vyřazení spotřebiče z provozu se výrobek nesmí likvidovat s jiným domácím odpadem. Místo toho je vaší odpovědností zlikvidovat vaše odpadní zaříze- ní předáním na určené sběrné místo. Nedodržení tohoto pravidla může být potrestáno v souladu s platnými předpisy o likvidaci odpadu. Samostatný sběr a recyklace vašeho odpadního zařízení v době likvidace pomůže šetřit přírodní zdroje a zajistí, aby bylo recyklováno způsobem, který chrání lidské zdraví a životní prostředí. Další informace o tom, kde můžete odpad odevzdat k recyklaci, vám po- skytne místní společnost zabývající se sběrem od- padu. Výrobci a dovozci nepřebírají odpovědnost za recyklaci, zpracování a ekologickou likvidaci, a to ani přímo, ani prostřednictvím veřejného systému.263
