MANUAL DE UTILIZARE 222843 Hendi

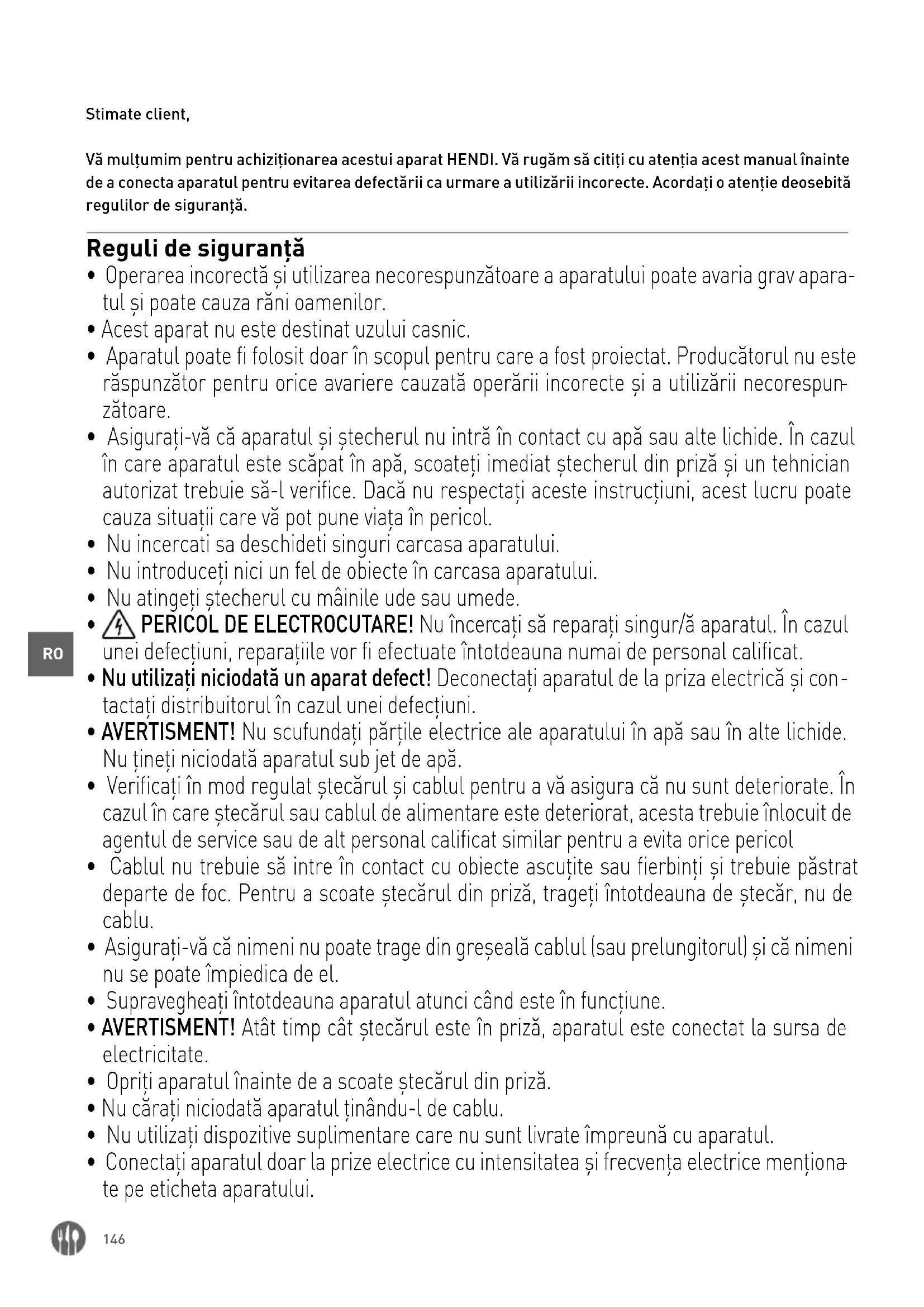

Stimate client, Vă mulțumim pentru achiziționarea acestui aparat HENDI. Vă rugăm să citiți cu atenția acest manual înainte de a conecta aparatul pentru evitarea defectării ca urmare a utilizării incorecte. Acordați o atenție deosebită regulilor de siguranță. Reguli de siguranță

• Operarea incorectă şi utilizarea necorespunzătoare a aparatului poate avaria grav apara- tul şi poate cauza răni oamenilor.

• Acest aparat nu este destinat uzului casnic.

• Aparatul poate fi folosit doar în scopul pentru care a fost proiectat. Producătorul nu este răspunzător pentru orice avariere cauzată operării incorecte şi a utilizării necorespun

• Asiguraţi-vă că aparatul şi ştecherul nu intră în contact cu apă sau alte lichide. În cazul în care aparatul este scăpat în apă, scoateţi imediat ştecherul din priză şi un tehnician autorizat trebuie să-l verifice. Dacă nu respectaţi aceste instrucţiuni, acest lucru poate cauza situaţii care vă pot pune viaţa în pericol.

• Nu incercati sa deschideti singuri carcasa aparatului.

• Nu introduceţi nici un fel de obiecte în carcasa aparatului.

• Nu atingeţi ştecherul cu mâinile ude sau umede.

PERICOL DE ELECTROCUTARE! Nu încercați să reparați singur/ă aparatul. În cazul unei defecțiuni, reparațiile vor fi efectuate întotdeauna numai de personal calificat.

• Nu utilizați niciodată un aparat defect! Deconectați aparatul de la priza electrică și con

tactați distribuitorul în cazul unei defecțiuni.

• AVERTISMENT! Nu scufundați părțile electrice ale aparatului în apă sau în alte lichide. Nu țineți niciodată aparatul sub jet de apă.

• Verificați în mod regulat ștecărul și cablul pentru a vă asigura că nu sunt deteriorate. În cazul în care ștecărul sau cablul de alimentare este deteriorat, acesta trebuie înlocuit de agentul de service sau de alt personal calificat similar pentru a evita orice pericol

• Cablul nu trebuie să intre în contact cu obiecte ascuțite sau fierbinți și trebuie păstrat departe de foc. Pentru a scoate ștecărul din priză, trageți întotdeauna de ștecăr, nu de cablu.

• Asigurați-vă că nimeni nu poate trage din greșeală cablul (sau prelungitorul) și că nimeni nu se poate împiedica de el.

• Supravegheați întotdeauna aparatul atunci când este în funcțiune.

• AVERTISMENT! Atât timp cât ștecărul este în priză, aparatul este conectat la sursa de electricitate.

• Opriți aparatul înainte de a scoate ștecărul din priză.

• Nu cărați niciodată aparatul ținându-l de cablu.

• Nu utilizați dispozitive suplimentare care nu sunt livrate împreună cu aparatul.

• Conectați aparatul doar la prize electrice cu intensitatea și frecvența electrice menționa

te pe eticheta aparatului.147

• Conectați cablul de alimentare la o priză electrică ușor accesibilă, astfel încât aparatul să poată fi deconectat imediat în caz de urgență. Scoateți cablul de alimentare din priza electrică pentru a opri complet aparatul. Utilizați cablul de alimentare ca dispozitiv de deconectare.

• Opriți întotdeauna aparatul înainte de a deconecta cablul de alimentare.

• Nu utilizați niciodată accesorii care nu sunt recomandate de către producător. Acestea pot reprezenta un risc de siguranță pentru utilizator și pot deteriora aparatul. Utilizați numai piese și accesorii originale.

• Acest aparat nu trebuie folosit de copii sau persoane care au capacităţi mentale, senzo

riale sau fizice reduse, sau lipsă de experienţă şi cunoştinţe.

• Acest aparat nu trebuie utilizat sub nicio formă de către copii.

• Nu țineți produsul și cablurile sale la îndemâna copiilor.

• Copiii nu trebuie să se joace cu acest produs.

• Deconectați întotdeauna aparatul de la sursa de alimentare în cazul în care este lăsat nesupravegheat, precum și înainte de asamblare, dezasamblare sau curățare.

• Nu lăsați niciodată aparatul nesupravegheat pe parcursul utilizării. Norme speciali di sicurezza

• Utilizați mașina doar în modul descris în acest manual.

• Această mașină trebuie operată și instalată de către personal instruit specializat în bucă

tăria industriilor alimentare, cum ar fi aprovizionare, brutărie, pizza, aluat etc.

• Toate lucrările de mentenanță, instalare și reparații trebuie efectuate de tehnicieni spe

cializați, instruiți și autorizați.

În partea din spate a aparatului este furnizată o bornă de legătură echipotențială pentru a asigura interconexiunea cu alte echipamente.

• Nu amplasați mașina pe un obiect de încălzire (aparat de gătit cu benzină, electric, căr- bune etc.) Țineți aparatul la distanță de orice suprafețe fierbinți și de flăcări deschise. Utilizați întotdeauna aparatul pe o suprafață orizontală, stabilă, curată, termorezistentă și uscată.

• Nu utilizați mașina în apropierea materialelor explozibile sau inflamabile, cardurilor de credit, discurilor magnetice sau radiourilor.

• În timpul funcționării purtați îmbrăcăminte de protecție, mască sau ochelari de protecție, dacă este nevoie.

• Acest aparat nu este conceput pentru a fi utilizat cu ajutorul unui cronometru extern sau al unui sistem separat de control la distanță.

• Nu scoateți niciodată din circuit comutatoarele de siguranță ale mașinii.

• AVERTISMENT: Mențineți neobstrucționate toate orificiile pentru ventilație ale aparatu

• AVERTISMENT: Opriți ÎNTOTDEAUNA mașina și deconectați-o de la sursa de alimentare electrică înainte de a o curăța, întreține sau de a-i schimba dispozitivele atașate.

• Lăsați cel puțin 30 cm în jurul aparatului pentru a asigura ventilația în timpul utilizării.148

• ATENȚIE! Așezați corespunzător cablul de alimentare, dacă este cazul, pentru a împiedi- ca tragerea neintenționată sau contactul cu suprafața de încălzire.

• AVERTISMENT! ÎNTOTDEAUNA mențineți degetele, părul lung și hainele largi la depăr

tare de piese în mișcare.

• Nu puneți mâinile în zona protejată și bolul de amestecare atunci când mașina se află în funcțiune.

• Nu supraîncărcați ingredientele pentru a evita revărsarea produselor alimentare.Capaci

tatea maximă a vasului este de 10 litri pentru 222836 și 20 de litri pentru 222843.

• Nu spălați aparatul cu apă sau cu jet de apă. Spălarea cu apă poate produce scurgeri și crește riscul de electrocutare. Componentele nu pot fi curățate în mașina de spălat vase.

• Nu curățați și nu depozitați mașina decât după ce s-a răcit complet.

• Mutarea sau transportul mașinii trebuie efectuate cu atenție deosebită, deoarece are o greutate mare. Efectuați-le în 2 oameni sau ajutându-vă de un cărucior. Mutați mașina încet, cu grijă și niciodată înclinată la peste 45°. Destinația produsului

• Acest aparat este destinat uzului profesional și poate fi utilizat numai de personal calificat.

• Acest aparat este destinat exclusiv amestecarea, frământarea și emulsionarea/baterea produselor alimentare folosite în industria alimentară și în comerț. Orice altă utilizare poate provoca avarie- rea aparatului sau accidentarea persoanelor.

• Utilizarea aparatului în orice alt scop reprezintă o utilizare incorectă. Utilizatorul este singurul răs- punzător de orice utilizare incorectă a aparatului. Instalația de împământare Acest aparat este încadrat în clasa de protecție I și trebuie conectat la împământare de protecție. Îm- pământarea reduce riscul electrocutării prin asi- gurarea unui fir de ieșire pentru curentul electric. Acest aparat este dotat cu un cablu cu fir și fișă de împământare. Fișa trebuie conectată la o priză instalată corespunzător și cu împământare. Principalele piese ale aparatului

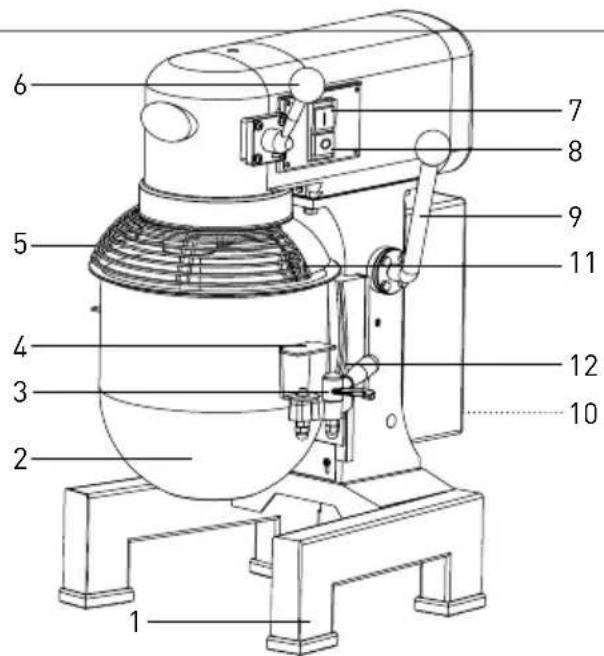

3. Clemele vasului (x2)

4. Mânerele vasului (x2)

5. Apărătoarea vasului

6. Buton de comandă turație

(3 configurări pentru 3 dispozitive atașate)

10.Buton de RESETARE (la partea din spate) 11.Mânerul apărătorii vasului 12.Suport vas

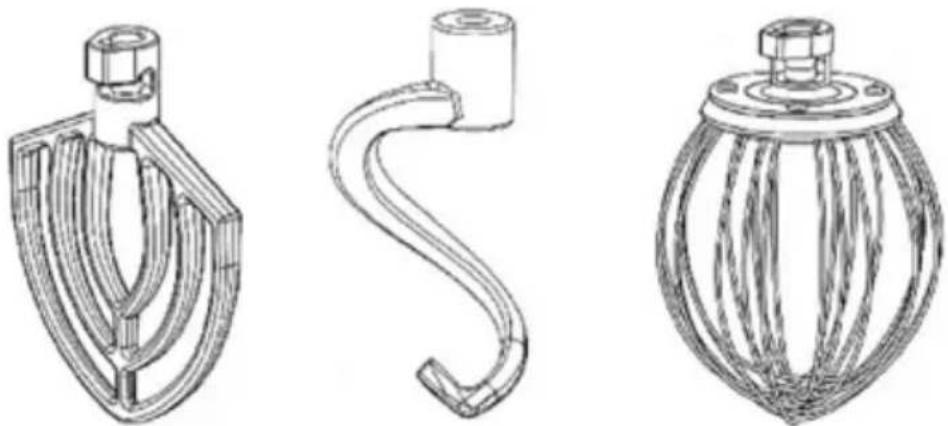

Dispozitive atașate Bătător plat TelCârlig pentru aluat Pregătiri înainte de instalare

• Deșurubați cu grijă mașina de pe suport folosind o cheie dacă este nevoie.

• Îndepărtați toate ambalajele și învelitorile de pro- tecție.

• Verificați dacă produsul este complet și dacă nu a suferit avarii în timpul transportului. În cazul li- vrării incomplete (de ex. Tel, bătător plat și cârlig pentru aluat) sau avarierii, contactați imediat fur- nizorul. NU utilizați mașina. (Vezi ==> Garanție).

• Curățați aparatul și dispozitivele atașate înainte de utilizare (Vezi ==> Curățare și Întreținere).

• Asigurați-vă că aparatul este complet uscat.

• Păstrați ambalajul dacă intenționați să depozitați aparatul înăuntrul său pe viitor. Instalare

• Citiți acest manual cu atenție și rigurozitate îna- inte de instalare și punere în funcțiune.

• Asigurați-vă că mașina este amplasată într-o zonă uscată cu suprafață de sprijin îndeajuns de rezistentă și nu există obstrucții împrejurul ma- șinii în timpul funcționării.

• Asigurați-vă că sursa de alimentare cu electri- citate corespunde plăcuței de identificare de pe mașină.

• În jurul mașinii trebuie să existe un spațiu sufi- cient pentru ca operatorul să o poată folosi. Spa- țiul trebuie să fie curat și neobstrucționat, de ex. nimic amplasat pe sau în jurul mașinii, cum ar fi raclete, cuțite etc.

• Nu purtați îmbrăcăminte largă, cum ar fi eșar- fe, etc. iar părul lung trebuie prins și menținut la distanță de piesele în mișcare. ATENȚIE! Nu scoateți niciodată din circuit comuta- toarele de siguranță. Transportul și manipularea

• Nu mutați mașina în timp ce funcționează.

• Atunci când mutați mașina, scoateți-o din priză, detașați vasul (2) și toate dispozitivele atașate (tel, bătător plat sau cârlig pentru aluat).

• Susțineți mașina de către suportul cadru rigid (1) atunci când o mutați.

• Efectuați mutarea mașinii cu 2 oameni sau aju- tându-vă de un cărucior, deoarece are greutate mare.150

Caracteristici speciale de siguranță Atenție: Această mașină este echipată cu următoarele 3 comutatoare cheie de siguranță. Mașina poate fi pusă în funcțiune doar atunci când toate comutatoarele de siguranță se află în poziția corespunzătoare.

• Comutator de siguranță pentru poziția vasului: Mașina poate fi pornită doar odată ce vasul (2) este amplasat în poziția corectă.

• Comutator de siguranță pentru apărătoarea va- sului (5): Mașina poate fi pornită doar după ce apărătoarea vasului (5) este închisă corespun- zător.

• Comutator de siguranță pentru mânerul de ridi- care al vasului (9): Mașina poate fi pornită doar după ce mânerul de ridicare al vasului (9) se află în poziție ridicată. Nu purtați îmbrăcăminte largă, cum ar fi eșarfe, etc. iar părul lung trebuie prins și menținut la dis- tanță de piesele în mișcare. Funcționare Pentru evitarea accidentărilor personale grave:

• NU utilizați mașina fără a citi manualul de in- strucțiuni.

• OPRIȚI ÎNTOTDEAUNA mașina apăsând pe bu- tonul ROȘU „O” (8) și deconectați-o de la sursa de alimentare electrică înainte de a o curăța, în- treține, repara sau de a-i schimba dispozitivele atașate.

• ÎNTOTDEAUNA mențineți degetele, părul lung și hainele largi la depărtare de piese în mișcare. a) Despre apărătoarea vasului Notă: Atunci când apărătoarea vasului (5) este deschisă sau nu este închisă corect în poziția de blocare, mașina nu va funcționa.

1. Pentru a deschide apărătoarea vasului (5), ro-

tiți în sens orar mânerul apărătorii vasului (11). Pentru a închide apărătoarea vasului (5), rotiți în sens anti-orar mânerul apărătorii vasului (11).

2. Atunci când mânerul apărătorii vasului (11) este

aliniat la dreapta mașinii, apărătoarea vasului (5) se află în poziție blocată și este pregătită de funcționare. b) Instalarea vasului (2) pe mașină Notă: Instalați vasul (2) ÎNAINTE de a monta dis- pozitivele atașate. Utilizați doar vasul furnizat (2).

1. Coborâți vasul (2) prin tragerea mânerului de

ridicare / coborâre a vasului (9) în jos până la re- fuz. După aceasta suportul vasului (12) se află în poziție inferioară.

2. Amplasați lent și cu grijă vasul (2) folosind mâ-

nerele vasului (4) de pe cele 2 părți și

i) Cu știftul de blocare în orificiul din mijlocul

suportului pentru vas (12) și

ii) Asigurați vasul (2) trăgând în

față fiecare clemă a vasului (3) până când vasul (2) este strâns blocat. c) Instalarea diverselor dispozitive atașate (Bătător plat, Cârlig pentru aluat sau Tel) pe mașină Notă: Este mai comod și mai facil de a instala dis- pozitivele atașate înainte de adăugarea in- gredientelor în vas (2).

1. Rotiți lent apărătoarea vasului (5) în sens orar cu

mânerul apărătorii vasului (6), astfel încât să se afle în poziție deschisă.

2. ATENȚIE! Utilizarea forței excesive pentru des-

chiderea și închiderea apărătorii vasului (5) poa- te avaria comutatorul de siguranță pentru blo- care. Deschideți și închideți cu grijă apărătoarea vasului (5).

3. Glisați ușor în sus dispozitivele atașate (Bătă-

tor plat, Cârlig pentru aluat sau Tel) pe arborele planetar, montând axul arborelui prin fanta din dispozitive.

4. Rotiți dispozitivele pentru a le fixa pe arborele

d) Turnarea și amestecarea ingredientelor Notă: Respectați tabelul cu „Capacități malaxare ingrediente” din acest manual. Supraîncăr- carea va conduce la revărsare sau avarierea mașinii. IMPORTANT: Asigurați-vă că butonul de control al turației (6) se află în poziția „cârlig pentru aluat”.

Adăugați toate ingredientele necesare în vas (2).

Ridicați mânerul de ridicare / coborâre a vasului (9) până când vasul (2) se blochează în poziție.

Rotiți în sens anti-orar apărătoarea vasului (5) și blocați-o în poziție. Atenție: Mașina nu va porni dacă apărătoarea va- sului (5) este deschisă / nu este închisă corect sau dacă vasul (2) se află în poziția inferioară. e) Configurarea turației, dispozitivului atașat și pornirea mașinii

1. Selectați apoi turația adecvată prin ridicarea sau

coborârea butonului de control al turației (6). Sunt disponibile trei turații fixe pentru diferitele dispozitive atașate: Viteza de rotație Tipul de ingredient Cârlig pentru aluat (Scă

zută) Greu: Malaxare pizza, pâine, paste și Bătător plat (Medie) Mediu: a 2-a etapă de malaxa

re pentru aluat de gogoși etc. Tel (Ridicată) Ușor: Smântână, albușuri de ou, bezele. IMPORTANT: Folosiți ÎNTOTDEAUNA dispozitivul și configurarea de turație recomandată conform tabelului de capacități și indicației din dreptul bu- tonului de control al turației (6). ATENȚIE: Aveți grijă la riscul de vărsare a făinii și prafurilor atunci când desfaceți pungile de ingre- diente în vas (2). Purtați o mască sau ochelari de protecție dacă este nevoie.

2. După aceea, apăsați butonul VERDE „I” (7)

pentru a PORNI mașina. Apăsați butonul ROȘU „O” (8) pentru a OPRI mașina. Mașina va funcționa în sens orar pentru artico- lul 222843 și în sens anti-orar articolul 222836.

3. ATENȚIE! OPRIȚI ÎNTOTDEAUNA mașina

ÎNAINTE de a schimba vitezele. Nerespectarea acestei instrucțiuni poate avaria angrenajele interioare.

Pentru a schimba viteza în timpul funcționării:

Apăsați butonul ROȘU „O” (8) pentru a OPRI mașina.

Scoateți mașina din priză și schimbați dispozi- tivul atașat. [Vezi ==> partea c)].

Schimbați viteza prin ridicarea sau coborârea butonului de control al turației (6) cu dispoziti- vul corect.

Apăsați butonul VERDE „I” (7) pentru a PORNI mașina. RESETAREA limitatorului (separatorul termic) Vă rugăm să rețineți că butonul RESET (10) este situat în partea posterioară a aparatului pentru a se evita supraîncălzirea.

• Scoateți mai întâi aparatul din priza de alimen- tare de la rețea.

• Permiteți aparatului să se răcească complet.

• Apăsați butonul RESET (10) al limitatorului (separatorul termic)

• Conectați apoi mașina la rețeaua de alimentare și porniți-o din nou.152

Capacitatea de malaxare a ingredientelor Tabelul de mai jos este doar un tabel de referință cu cantitatea maximă pentru prepararea diverse- lor alimente. Există mulți factori care influențează, cum ar fi tipul de făină, temperatura apei etc. Produs Dispozitiv atașat Cantitate maximă

Albuș de ou Tel 1,0 kg 1,5 kg Piure de cartofi Bătător plat 2,0 kg 2,5 kg Amestec de bezele (Cantitate de apă) Tel 1,5 litri 2,0 litri Aluat pentru gofre sau clătite Bătător plat 2,5 litri 3,0 litri Frișcă Tel 3,5 litri 4,0 litri Aluat pentru pizza (Mediu, 50% apă) Cârlig pentru aluat 2,0 kg 2,5 kg Aluat pentru pizza (Gros, 60% apă) Cârlig pentru aluat 2,5 kg 3,0 kg Amestec de pandișpan Tel 1,5 kg 2,0 kg Aluat de plăcintă Bătător plat 2,0 kg 2,5 kg Aluat pentru pâine sau chifle (Ușor/Mediu, 60% apă) Cârlig pentru aluat Apă 1,5 kg/ Făină 2,5 kg Apă 1,5 kg/ Făină 2,5 kg Curățare și Întreținere Atenție: Deconectați întotdeauna mașina de la priza de alimentare și permiteți-i să se răcească complet înainte de a o curăța, întreține, repara și depozita.. Curățare

• Demontați întotdeauna dispozitivele atașate îna- inte de curățare, deoarece în caz contrar se vor bloca pe ax și vor fi dificil de îndepărtat mai târ- ziu.

• Curățați riguros mașina și dispozitivele sale ata- șate după fiecare utilizare, asigurând-vă că eli- minați toate reziduurile de alimente.

• Nu scufundați niciodată aparatul în apă sau în alte lichide.

• Curățați cu o lavetă ușor umezită sau un burete cu o soluție diluată de săpun.

• Nu folosiți niciodată bureți sau detergenți abra- zivi, bureți de sârmă sau ustensile metalice pen- tru a curăța părțile interioare sau exterioare ale aparatului.

• NU spălați aparatul cu apă sau jet de apă. Spăla- rea cu apă poate produce scurgeri și crește riscul de electrocutare.

• Niciuna dintre piese sau dispozitive atașate nu pot fi curățate în mașina de spălat vase. Procedura recomandată de curățare: Piese Mod de curățare Frecvență Vas Folosiți un burete sau o lavetă umedă cu soluție diluată de să- pun și apă, clătiți, igienizați și uscați complet. Curățați după fieca- re utilizare Dispozitive atașate (Cârlig pentru aluat, bătător și tel) Spălați manual cu soluție diluată de săpun și apă, clătiți, igie- nizați și uscați complet. Curățați după fieca- re utilizare Apărătoarea vasului Spălați manual folosind un burete sau o lavetă umedă cu solu- ție diluată de săpun și apă, clătiți, igienizați și uscați complet. Curățați după fieca- re utilizare Suprafața exterioară Ștergeți cu o lavetă curată umezită în soluție diluată de săpun și apă, clătiți, igienizați și uscați. Nu utilizați jet de apă. De două ori pe săp- tămână Arbore Planetar Ștergeți cu o lavetă curată umezită în soluție diluată de săpun și apă, clătiți, igienizați și uscați. Curățați după fieca- re utilizare153

• Asigurați-vă întotdeauna înainte de depozitare că aparatul a fost deconectat de la sursa de alimen- tare și s-a răcit complet..

• Depozitați aparatul într-un loc răcoros, curat și uscat. Depanare Vă rugăm consultați tabelul de mai jos pentru soluții în cazul în care mașina nu funcționează adecvat. Vă rugăm contactați distribuitorul/furnizorul de soluții în cazul în care problema nu poate fi rezolvată. NU încercați să reparați. Probleme Cauze posibile Soluție posibilă Mașina nu pornește Apărătoarea vasului (5) nu se află în poziția închisă adecvată. Rotiți apărătoarea vasului (5) către dreapta până când se închide corect și complet. Vasul (2) nu este ridicat în poziția co- rectă. Ridicați vasul (2) în poziția corectă folosind pârghia (9). Ștecherul nu este conectat corespun- zător. Verificați ștecherul pentru a vă asi- gura că este conectat corespunză- tor. Mașina se oprește în timpul funcționării Supraîncărcarea internă se activează pentru a preveni supraîncălzirea. Apăsați butonul ROȘU „O” (8), scoa- teți din priză mașina, permiteți să se răcească complet, apăsați butonul RESET (10) de la partea posterioară. Curea de transmisie avariată sau rup-

Luați legătura cu furnizorul Zgomotul produs de ma- șină este excesiv Mașina nu este amplasată pe o su- prafață orizontală. Corectați suprafața sau mutați pe o altă suprafață orizontală. Vasul (2) nu corect amplasat. Asigurați-vă că vasul (2) este am- plasat corect în suportul de vas (12) cu clemele de vas (3). Dispozitivele atașate nu sunt corect montate. Îndepărtați și montați din nou la po- ziție dispozitivele atașate. Vasul este supraîncărcat. Reduceți cantitatea de ingrediente. Curea de transmisie avariată sau uza- tă. Luați legătura cu furnizorul. Angrenajul planetar necesită lubri- fiere. Dispozitivele nu se pot atașa ușor pe arborele planetar Lipsă de lubrifiere și/sau este nece- sară curățarea arborelui planetar. Ștergeți arborele planetar cu o lave- tă curată umedă și lubrifiați arbore- le cu ulei mineral sau unsoare. Mâner ridicare / coborâ- re vas (9) nu funcționea- ză ușor Lipsă de lubrifiere pe glisierele vasu- lui. Lubrifiați glisierele vasului cu ulei mineral sau unsoare.154

Specificația tehnică Articol nr. 222836 222843 Tensiune și frecvență de funcționare 220 – 240 V~ 50/60Hz Puterea nominală de intrare 600W 1100W Greutate netă (aprox.) 53kg 78kg Clasa de protecție Clasa I Clasa de protecție contra apei IP21 Turația (rot/min) Cârlig pentru aluat 148 197 Bătător plat 244 317 Tel 480 462 Capacitatea maximă a vasului 10L 20L Cantitatea maximă de făină pentru malaxare 2,5 kg 5,0 kg Nivel maxim sonor < 70 dB (A) Dimensiuni exterioare 480 x 400 x (H) 630mm 560 x 500 x (H) 880mm Observație: Specificația tehnică poate fi modificată fără preaviz.155

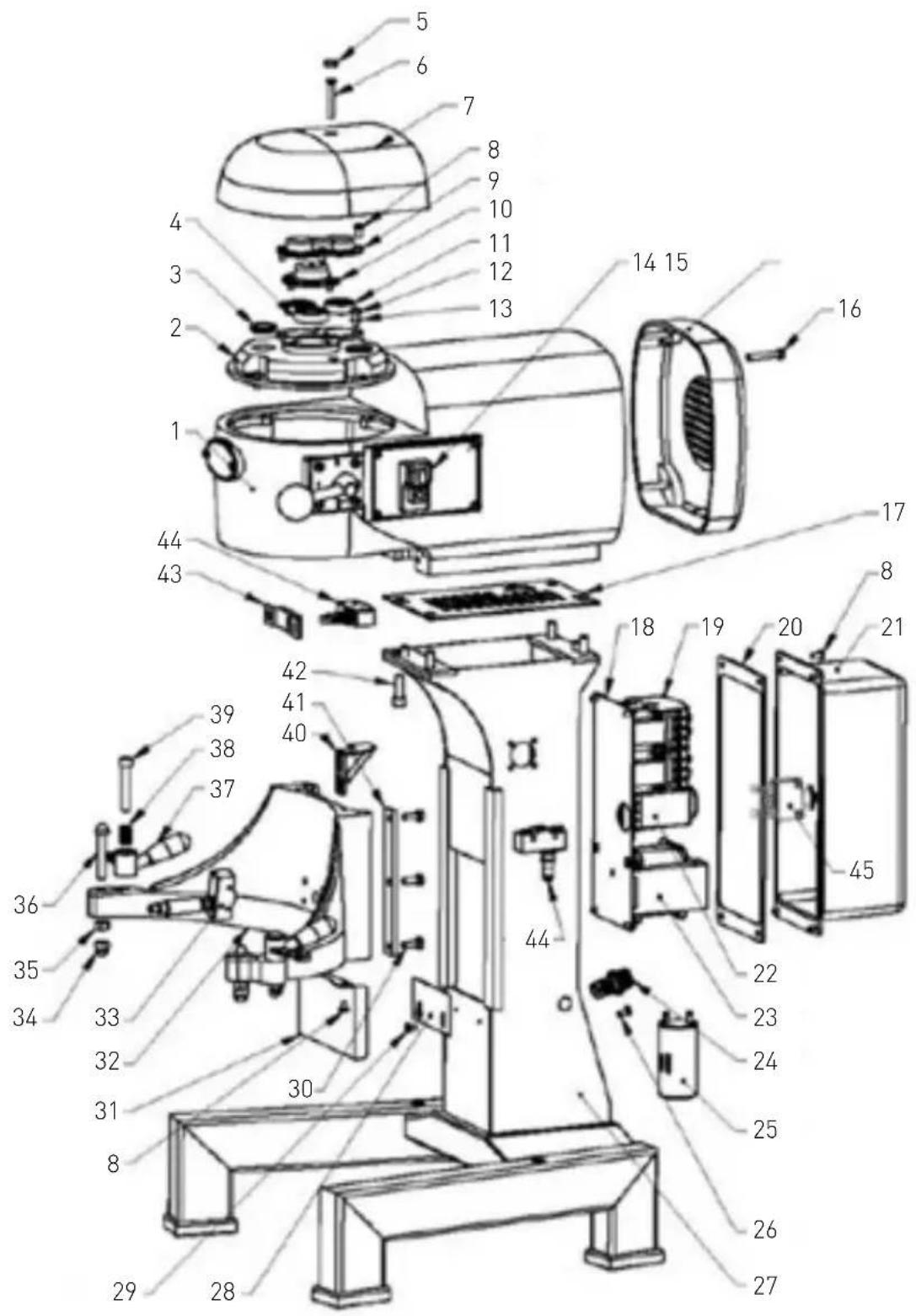

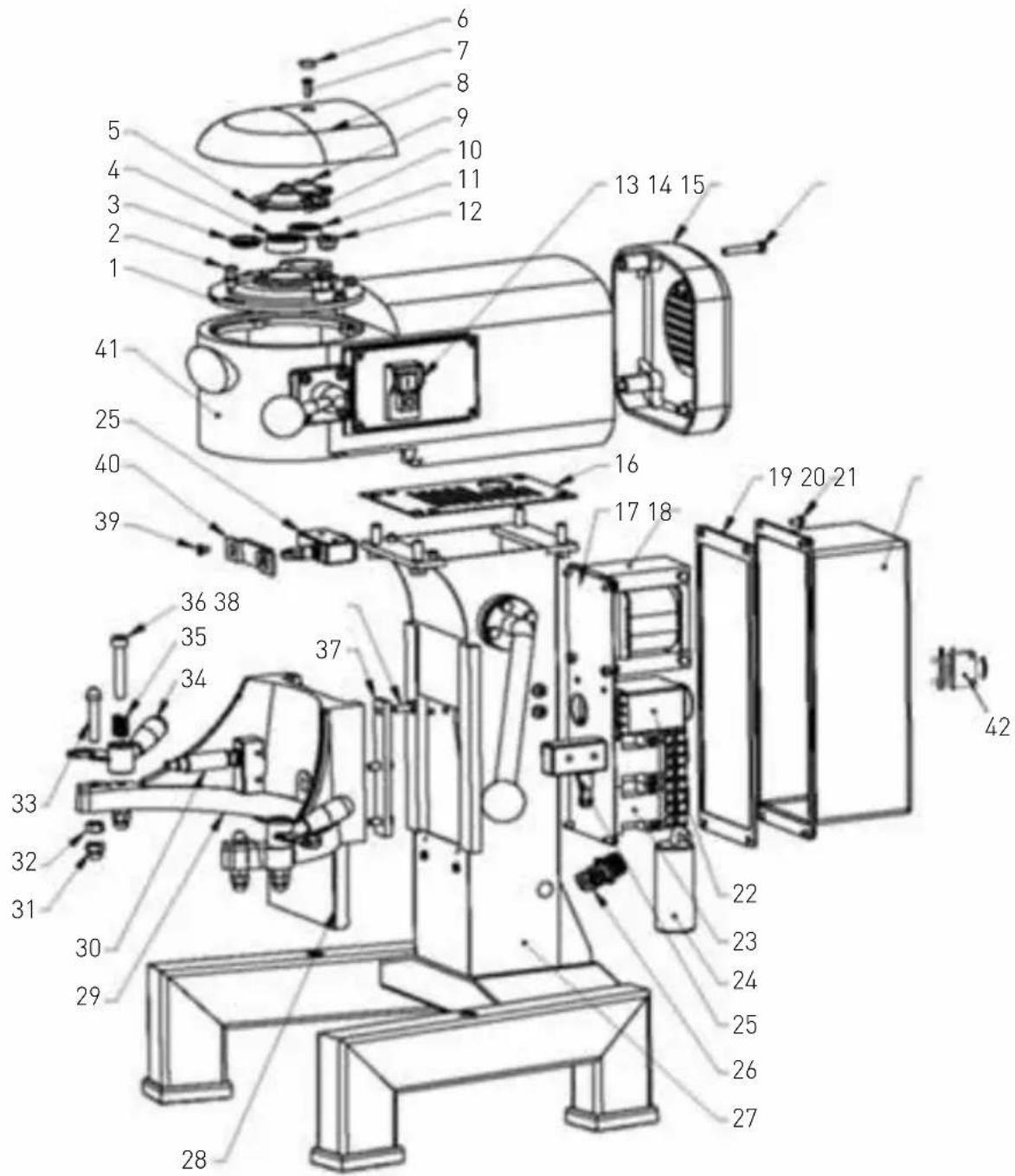

Vedere explodată și lista de piese Atenție: Vederea explodată și lista de piese sunt compuse din următoarele părți: - Sistemul de transmisie prin angrenaj de la partea superioară, suportul vasului și cadru (Figura 1); - Ansamblul axului (Figura 2); - Ansamblul axului angrenajului (Figura 3); - Ansamblul motorului (Figura 4); - Ansamblul de ridicare a vasului (Figura 5); - Placa de rotire a apărătorii vasului și axul de ma- laxare (Figura 6); - Ansamblul de comandă a turației (Figura 7) Figura 1: Sistemul de transmisie prin angrenaj de la partea superioară, suportul vasului și cadrul 222836:

Piesă nr. Denumirea piesei Cantita- tea Piesă nr. Denumirea piesei Cantita- tea 1 Capac rulment 1 22 Releu cu temporizator 1 2 Șurub (M6X16) 4 23 Releu 2 3 Capac 1 24 Condensator 1 4 Rulment 6202 1 25 Microîntrerupător 3 5 Capac central 1 26 Joncțiune de cablu 1 6 Capac 2 27 Coloană verticală 1 7 Șurub (M5X16) 1 28 Placă coloană verticală 1 8 Capac superior 1 29 Braț complet 1 9 Capac 1 30 Manșon (pentru microîntre- rupător)

10 Șurub (M5X8) 5 31 Piuliță olandeză (M8) 2 11 Rulment 6001 1 32 Piuliță (M8) 4 12 Capac 1 33 Șurub bol 2 13 Buton de pornire/oprire 1 34 Mâner fix 2 14 Capac spate 1 35 Arc mâner fix 2 15 Șurub (M6X35) 4 36 Șurub (M8X60) 2 16 Placă antișoareci 1 37 Clemă plată 2 17 Placă electrică 1 38 Șurub (M6X16) 6 18 Transformator 1 39 Șurub (M4X8) 2

Tole de etanșare pentru cutie electrică

Stativ pentru microîntreru- pător

20 Șurub (M5X8) 4 41 Corp 1 21 Cutie electrică 1 42 Comutator suprasarcină 1157

Piesă nr. Denumirea piesei Cantita- tea Piesă nr. Denumirea piesei Cantita- tea 1 Corp 1 24 Joncțiune de cablu 1 2 Capac rulment 1 25 Condensator 1 3 Capac 2 26 Șurub de cupru (M5X12) 1 4 Rulment (6003) 1 27 Coloană verticală 1 5 Capac 3 28 Placă coloană verticală 1 6 Șurub (M6X45) 1 29 Șurub (M4X8) 2 7 Capac superior 1 30 Șurub (M6X16) 6 8 Șurub (M5X8) 7 31 Placă coloană verticală 1 9 Capac 1 32 Braț 1 10 Capac central 1 33 Manșon (pentru microîntre- rupător)

11 Rulment (6201) 2 34 Piuliță olandeză (M8) 2 12 Șurub (M6X14) 4 35 Piuliță (M8) 2 13 Șaibă elastică 6 4 36 Șurub bol 2 14 Placă antișoareci 1 37 Mâner fix 2 15 Placă electrică 1 38 Arc mâner fix 2 16 Șurub (M6X35) 4 39 Șurub (M8X60) 2 17 Placă antișoareci 1 40 Bloc de plastic 1 18 Placă electrică 1 41 Clemă plată 2 19 Releu 2 42 Șurub (M8X25) 4

Tole de etanșare pentru cutie electrică

Stativ pentru microîntreru- pător

21 Cutie electrică 1 44 Microîntrerupător 2 22 Releu cu temporizator 1 45 Comutator suprasarcină 1 23 Transformator 1159

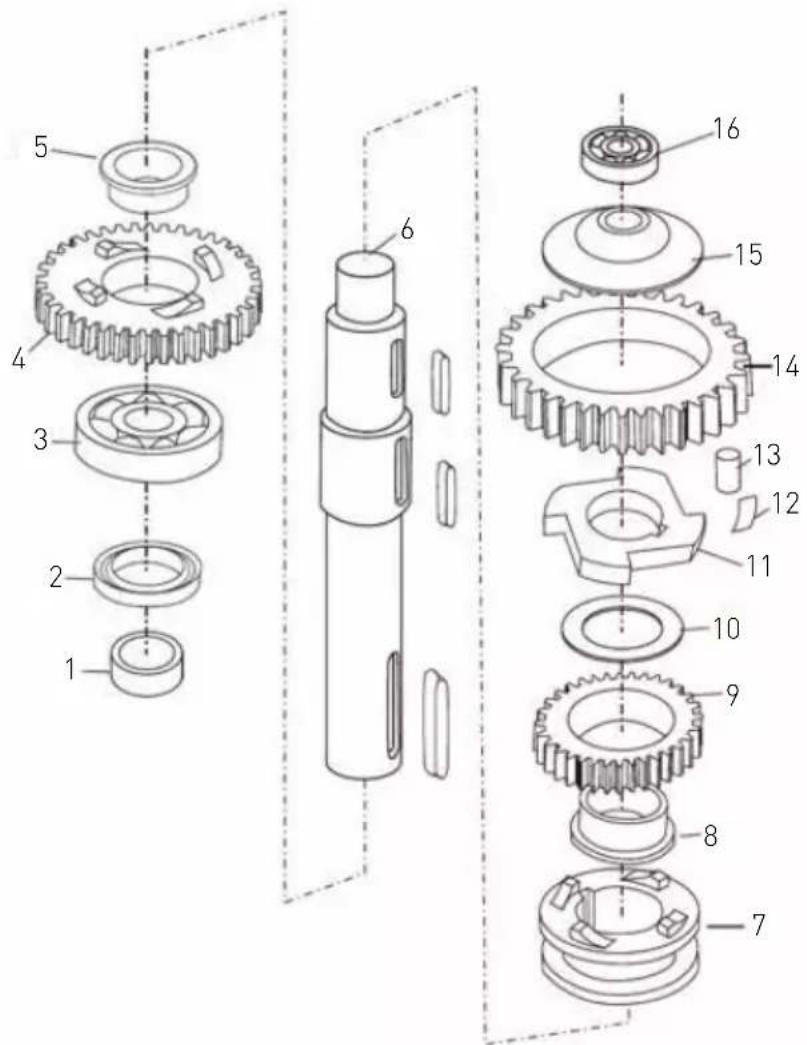

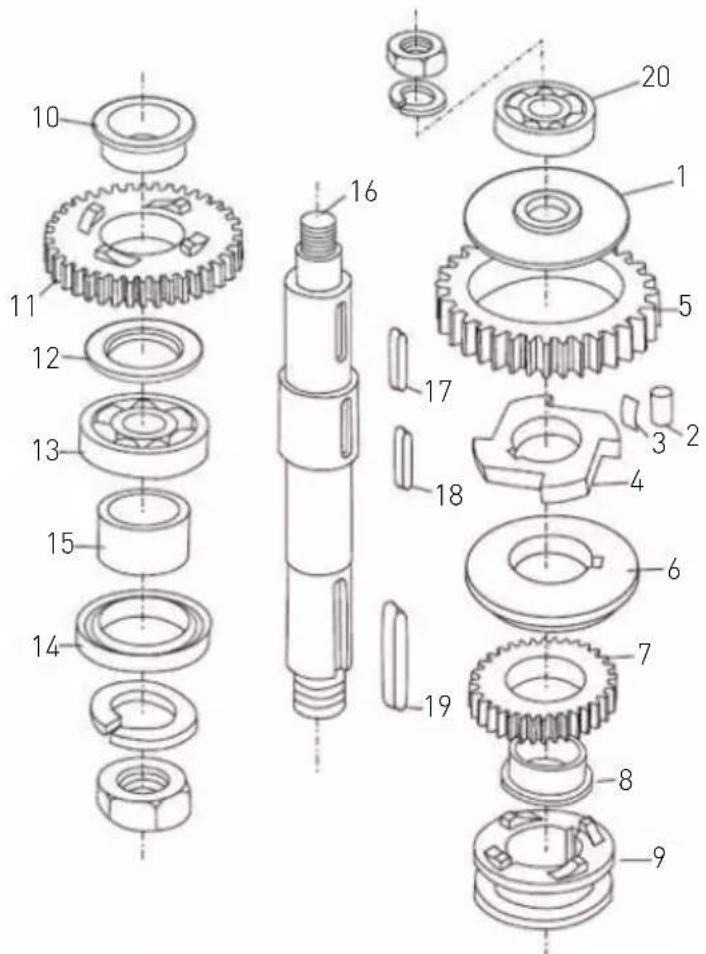

Figura 2: Ansamblul axului 222836:

Părțile verticale ale bacurilor în contact. CORECT GREȘIT Figura 2-1 Figura 2-2 Observație:

1. Asigurați-vă că toate știfturile din figura 2-1

sunt instalate în poziția corectă și lubrifiate.

2. Verificați dacă există scurgeri de ulei după

Laturile verticale ale bacurilor trebuie să fie orientate una spre cealaltă. CORECT GREȘIT Figura 2-1 Figura 2-2 Observație:

1. Asigurați-vă că toate știfturile din figura 2-1

sunt instalate în poziția corectă și lubrifiate.

2. Verificați dacă există scurgeri de ulei după

Piesă nr. Denumirea piesei Cantitatea 1 Rulment (6001) 2 2 Ax mecanism de mare viteză 1 3 Cheie (5X58) 1 4 Mecanism superior 1 5 Separator mic 1 6 Mecanism inferior 1 7 Separator mare 1 8 Mecanism inferior 1 9 Inel elastic 1 Observație: Asigurați-vă că pana este introdusă pe fiecare roată dințată.162

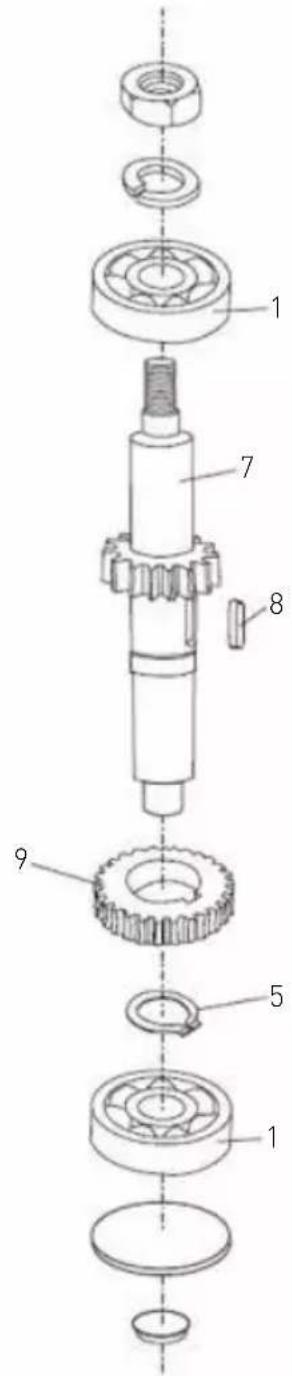

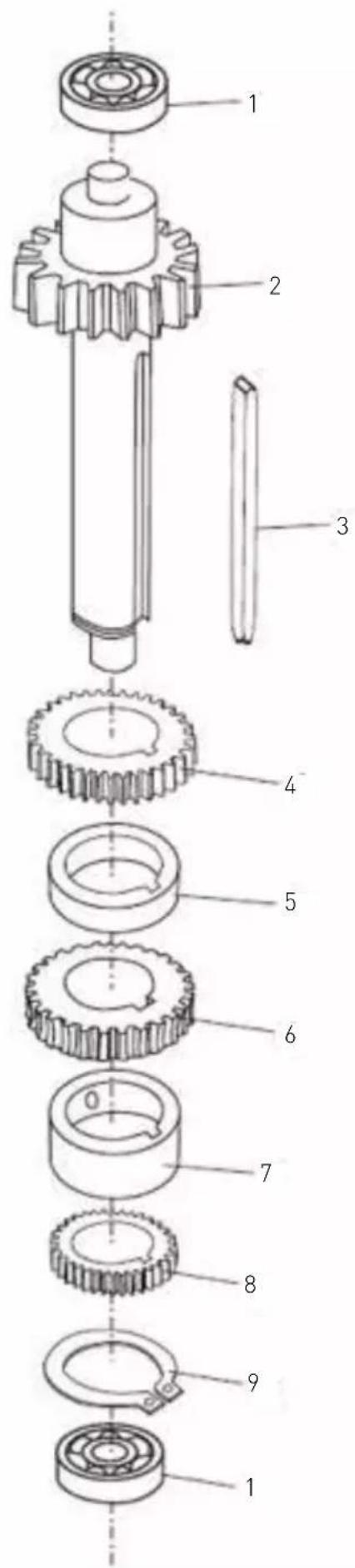

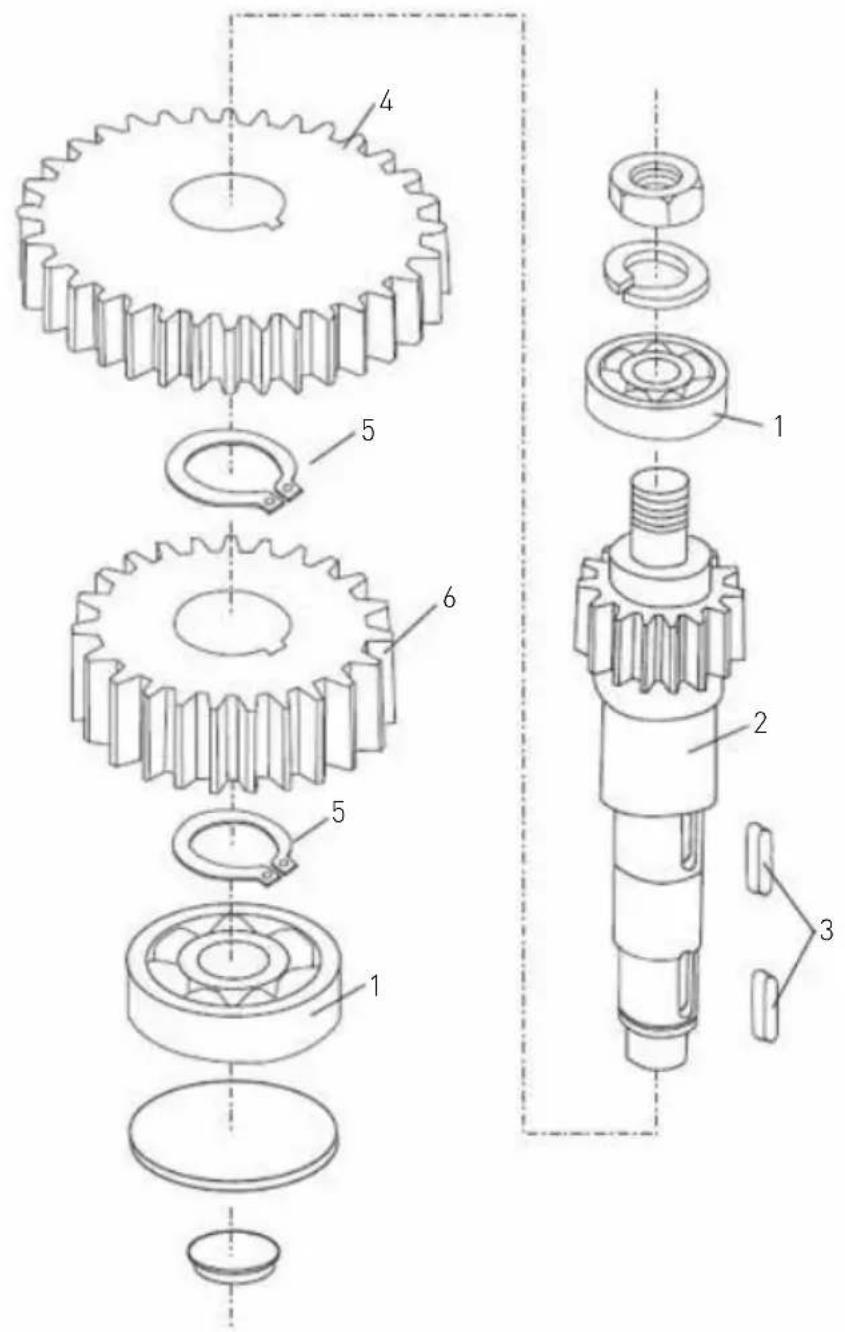

Ax cu două mecanisme

Ax cu mecanism simplu Piesă nr. Denumirea piesei Cantitatea Piesă nr. Denumirea piesei Cantitatea 1 Rulment (6201) 4 6 Mecanism inferior 1 2 Ax cu două mecanisme 1 7 Ax cu mecanism simplu 1 3 Cheie (5X11) 2 8 Cheie (5X14) 1 4 Mecanism superior 1 9 Mecanism 1 5 Inel elastic 3 Observație: Asigurați-vă că pana este introdusă pe fiecare roată dințată.163

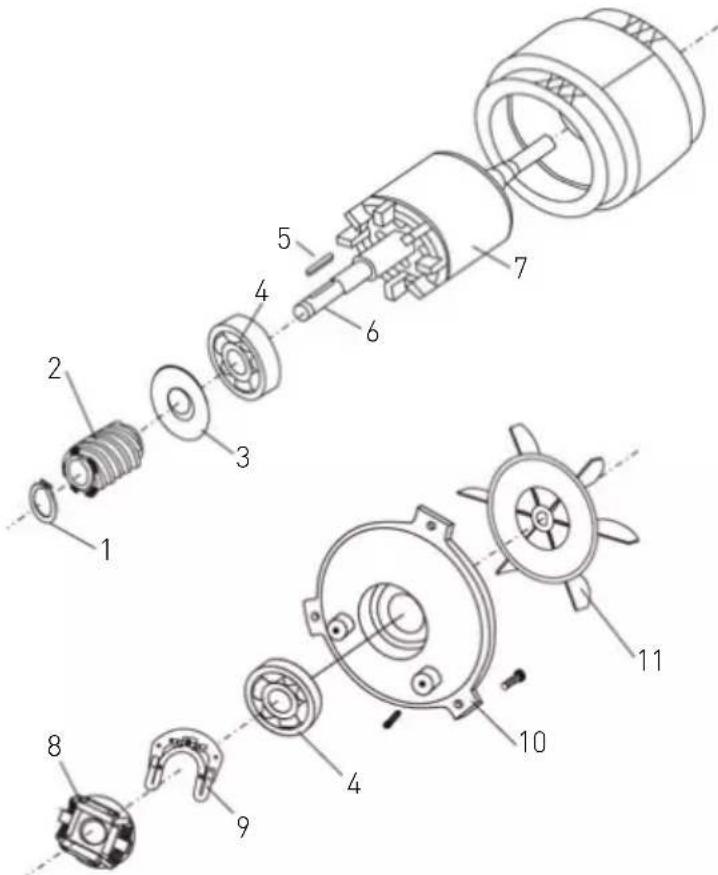

Piesă nr. Denumirea piesei Cantitatea Piesă nr. Denumirea piesei Cantitatea

Opritor (numai pentru 222843) 1 7 Rotor 1 2 Spirală 2 8 Comutator 1 3 Garnitură ulei 1 9 Placă comutator din plastic

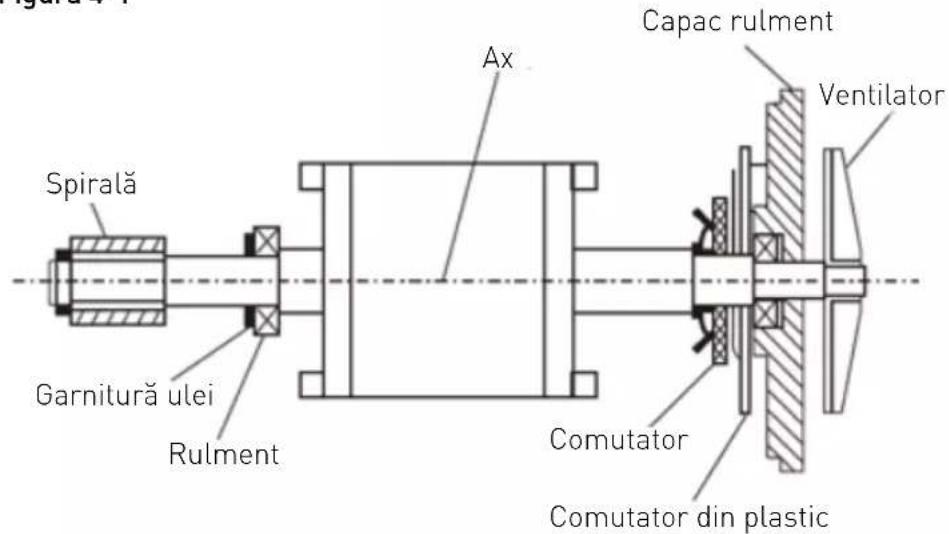

Rulment Garnitură ulei Capac rulment Comutator din plastic Comutator Spirală Ventilator164

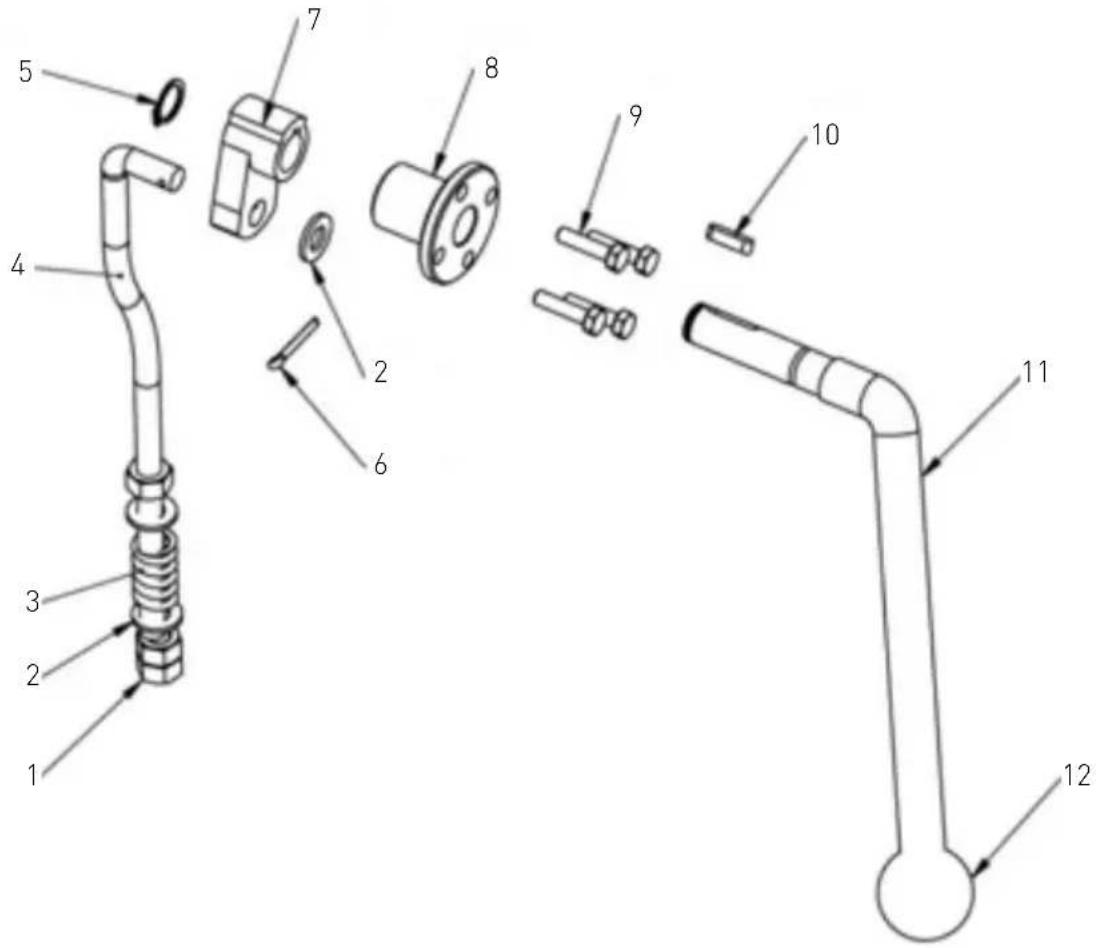

Figura 5: Ansamblul de ridicare a vasului

Piesă nr. Denumirea piesei Cantitatea Piesă nr. Denumirea piesei Cantitatea 1 Piuliță (M10) 3 7 Roată de vinci 1 2 Șaibă plată 2 8 Nod de flanșă 1 3 Arcul brațului 1 9 Șurub (M6X25) 4 4 Bară de ridicare 1 10 Cheie (5x20) 1 5 Opritor 1 11 Mâner de ridicare pentru bol 1 6 Cui spintecat 1 12 Bilă din plastic 1165

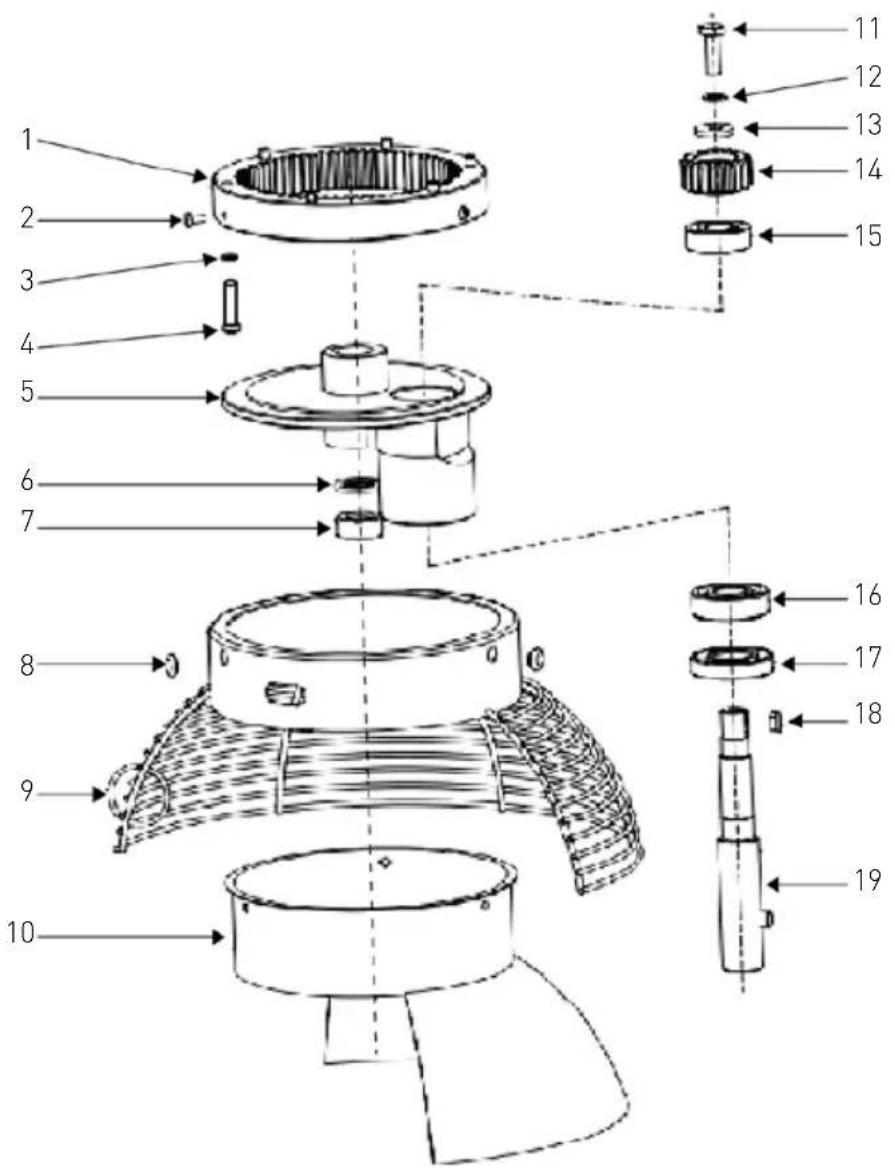

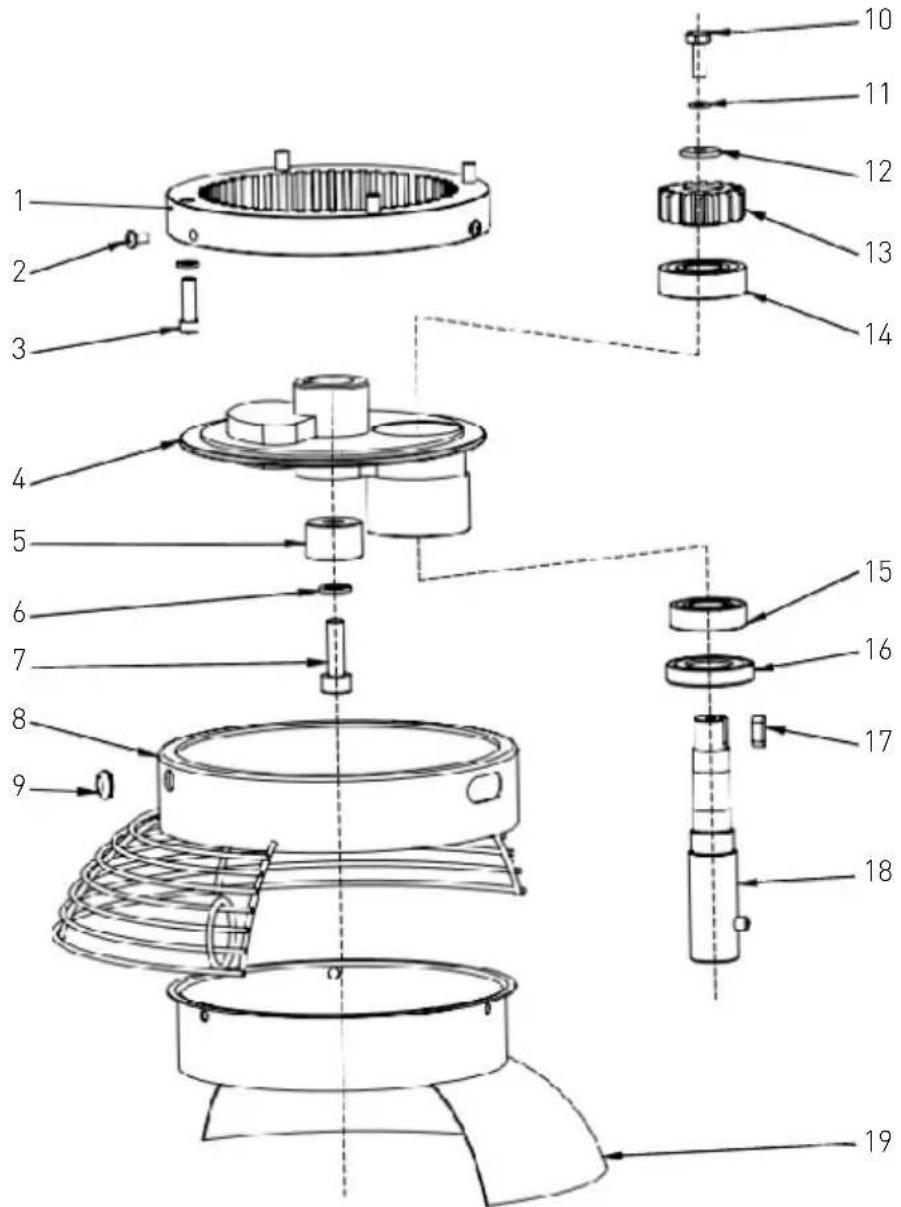

Figura 6: Placa rotativă și axul de malaxare 222836:

Piesă nr. Denumirea piesei Cantitatea Piesă nr. Denumirea piesei Cantitatea 1 Mecanism intern 1 11 Șaibă elastică 6 5 2 Șurub M4x8 3 12 Inel 1 3 Șurub M6x20 4 13 Mecanism planetar 1 4 Placă turnantă 1 14 Rulment 6203 1 5 Capac 1 15 Rulment 6003 1 6 Șaibă elastică 8 1 16 Garnitură ulei (20X40X10) 1 7 Șurub M8x25 1 17 Cheie (5X14) 1 8 Protecție bol 1 18 Ax de amestecare 1 9 Capac din plastic 1 19 Capac posterior protecție bol

Piesă nr. Denumirea piesei Cantitatea Piesă nr. Denumirea piesei Cantitatea 1 Mecanism intern 1 11 Șurub M8x16 1 2 Șurub M5x10 3 12 Șaibă elastică 8 1 3 Șaibă elastică 6 6 13 Inel 5 4 Șurub M6x25 6 14 Mecanism planetar 1 5 Placă turnantă 1 15 Rulment 6203 1 6 Șaibă elastică 18 1 16 Rulment 6204 1 7 Piuliță (M18) 1 17 Garnitură ulei (25X50X10) 1 8 Capac din plastic 2 18 Cheie (5X14) 1 9 Protecție bol 1 19 Ax de amestecare 1

Capac posterior protecție bol

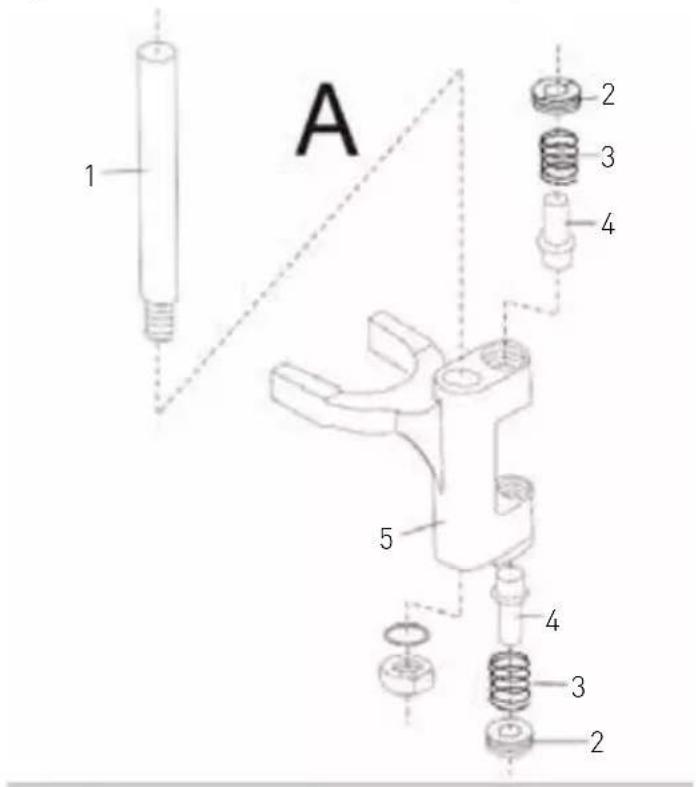

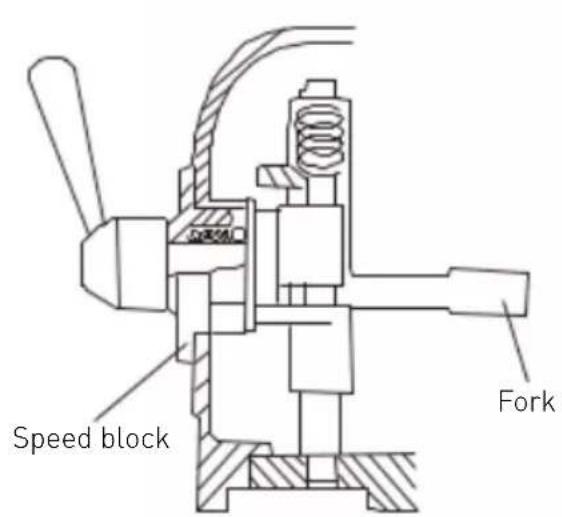

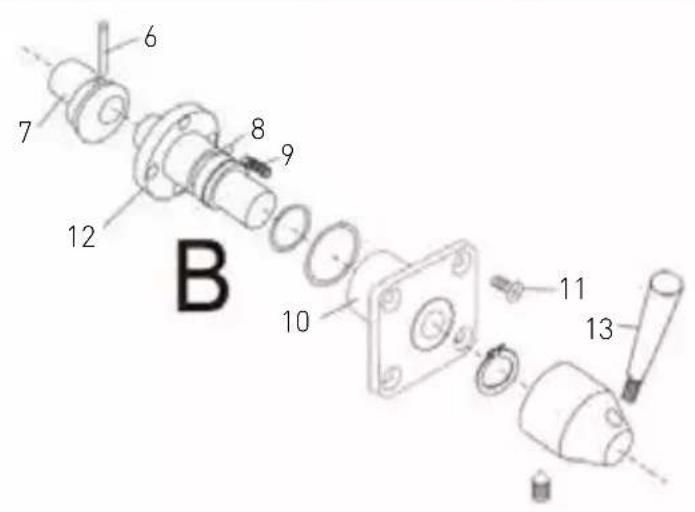

Figura 7: Ansamblul de comandă a turației

Piesă nr. Denumirea piesei Cantitatea

1 Tijă 1 2 Piuliță 1 3 Arc 1 4 Arbore 1 5 Furcă 1

6 Știft (3X20) 1 7 Nod 1 8 Rulment cu bilă din oțel 3 9 Arc 3 10 Capac bloc 1 11 Șurub (M5X10) 1 12 Arbore 1 13 Manetă 1 Speed block Fork168

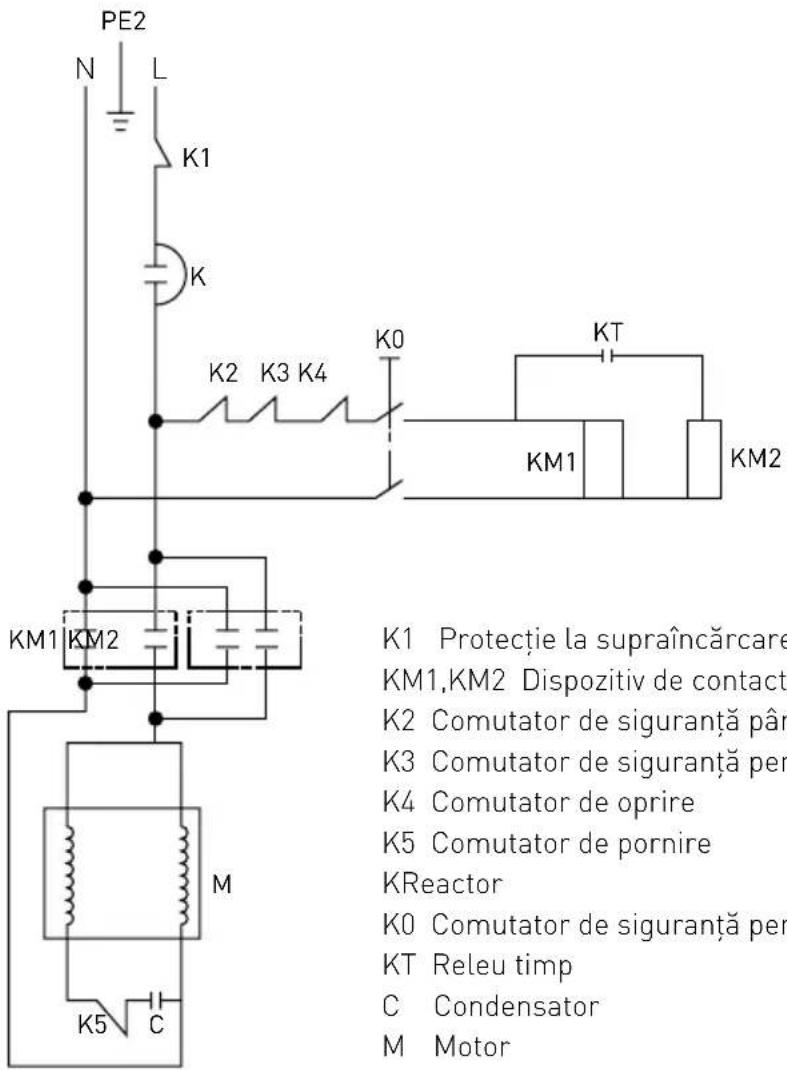

Diagrama circuitului K1 Protecție la supraîncărcare (Deconectare termică) KM1,KM2 Dispozitiv de contact AC K2 Comutator de siguranță pârghie ridicare vas K3 Comutator de siguranță pentru apărătoarea vasului K4 Comutator de oprire K5 Comutator de pornire K Reactor K0 Comutator de siguranță pentru poziția vasului KT Releu timp C Condensator M Motor

KM1 KM1 KM2 KM2 CK5 N L Garanție Orice defecțiune care afectează funcționarea apa- ratului apărută la mai puțin de un an de la cum- părarea acestuia va fi remediată prin reparație sau înlocuire gratuită, cu condiția ca aparatul să fi fost folosit și întreținut conform instrucțiunilor nu să nu fi fost bruscat sau folosit necorespunzător în vreun fel. Drepturile dumneavoastră legale nu sunt afec- tate. Dacă aparatul este în garanție, menționați când și de unde a fost cumpărat și includeți dovada cumpărării (de ex. chitanța). Conform politicii noastre de dezvoltare continuă a produsului, ne rezervăm dreptul de a modifica pro- dusul, ambalajul și documentația fără notificare. Eliminarea și mediul înconjurător La dezafectarea aparatului, produsul nu trebu- ie aruncat împreună cu alte deșeuri menajere. În schimb, este responsabilitatea dumneavoastră să eliminați echipamentul uzat prin predarea acestuia la un punct de colectare desemnat. Nerespectarea acestei reguli poate fi penalizată în conformita- te cu reglementările aplicabile privind eliminarea deșeurilor. Colectarea separată și reciclarea echi- pamentului dumneavoastră uzat la momentul de- barasării contribuie la conservarea resurselor na- turale și asigură realizarea reciclării într-un mod care protejează sănătatea ființelor umane și a me- diului. Pentru informații suplimentare privind mo- dul în care puteți preda deșeurile dumneavoastră în scopul reciclării, vă rugăm să contactați compa- nia locală de colectare a deșeurilor. Producătorii și importatorii nu își asumă responsabilitatea cu privire la reciclarea, tratarea și eliminarea ecologi- că a deșeurilor, fie direct, fie prin intermediul unui sistem public.169
