GEBRUIKSAANWIJZING 222843 Hendi

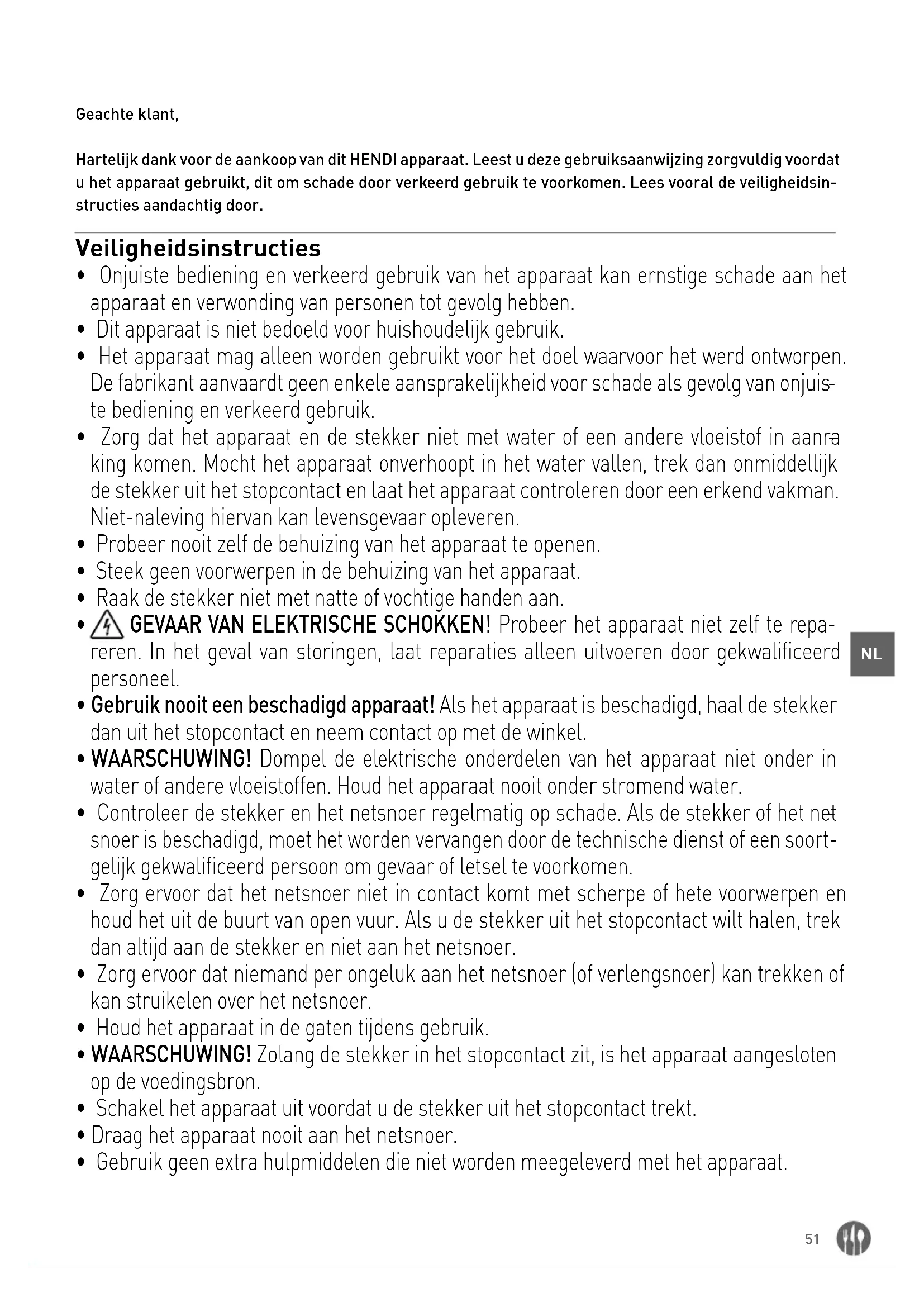

Geachte klant, Hartelijk dank voor de aankoop van dit HENDI apparaat. Leest u deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt, dit om schade door verkeerd gebruik te voorkomen. Lees vooral de veiligheidsin- structies aandachtig door. Veiligheidsinstructies

• Onjuiste bediening en verkeerd gebruik van het apparaat kan ernstige schade aan het apparaat en verwonding van personen tot gevolg hebben.

• Dit apparaat is niet bedoeld voor huishoudelijk gebruik.

• Het apparaat mag alleen worden gebruikt voor het doel waarvoor het werd ontworpen. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade als gevolg van onjuis

te bediening en verkeerd gebruik.

• Zorg dat het apparaat en de stekker niet met water of een andere vloeistof in aanra

king komen. Mocht het apparaat onverhoopt in het water vallen, trek dan onmiddellijk de stekker uit het stopcontact en laat het apparaat controleren door een erkend vakman. Niet-naleving hiervan kan levensgevaar opleveren.

• Probeer nooit zelf de behuizing van het apparaat te openen.

• Steek geen voorwerpen in de behuizing van het apparaat.

• Raak de stekker niet met natte of vochtige handen aan.

GEVAAR VAN ELEKTRISCHE SCHOKKEN! Probeer het apparaat niet zelf te repa- reren. In het geval van storingen, laat reparaties alleen uitvoeren door gekwalificeerd personeel.

• Gebruik nooit een beschadigd apparaat! Als het apparaat is beschadigd, haal de stekker dan uit het stopcontact en neem contact op met de winkel.

• WAARSCHUWING! Dompel de elektrische onderdelen van het apparaat niet onder in water of andere vloeistoffen. Houd het apparaat nooit onder stromend water.

• Controleer de stekker en het netsnoer regelmatig op schade. Als de stekker of het net

snoer is beschadigd, moet het worden vervangen door de technische dienst of een soort- gelijk gekwalificeerd persoon om gevaar of letsel te voorkomen.

• Zorg ervoor dat het netsnoer niet in contact komt met scherpe of hete voorwerpen en houd het uit de buurt van open vuur. Als u de stekker uit het stopcontact wilt halen, trek dan altijd aan de stekker en niet aan het netsnoer.

• Zorg ervoor dat niemand per ongeluk aan het netsnoer (of verlengsnoer) kan trekken of kan struikelen over het netsnoer.

• Houd het apparaat in de gaten tijdens gebruik.

• WAARSCHUWING! Zolang de stekker in het stopcontact zit, is het apparaat aangesloten op de voedingsbron.

• Schakel het apparaat uit voordat u de stekker uit het stopcontact trekt.

• Draag het apparaat nooit aan het netsnoer.

• Gebruik geen extra hulpmiddelen die niet worden meegeleverd met het apparaat.52

• Sluit het apparaat alleen aan op een stopcontact met de spanning en frequentie die is vermeld op het typeplaatje.

• Sluit de stekker aan op een stopcontact dat eenvoudig bereikt kan worden, zodat de stekker in geval van nood onmiddellijk uit het stopcontact kan worden getrokken. Trek de stekker volledig uit het stopcontact om het apparaat volledig uit te schakelen. Gebruik de stekker om het apparaat los te koppelen van het lichtnet.

• Schakel het apparaat altijd uit voordat u de stekker uit het stopcontact trekt.

• Gebruik nooit accessoires die niet worden aanbevolen door de fabrikant. Zij kunnen mo

gelijk een veiligheidsrisico vormen voor de gebruiker en kunnen het apparaat mogelijk beschadigen. Gebruik alleen originele onderdelen en accessoires.

• Dit apparaat is niet geschikt voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, sensorisch of geestelijk vermogen, of gebrek aan ervaring en kennis.

• Dit apparaat mag onder geen enkele omstandigheid worden gebruikt door kinderen.

• Houd het apparaat en het netsnoer buiten bereik van kinderen.

• Kinderen mogen niet met het apparaat spelen.

• Koppel het apparaat altijd los van het lichtnet als het onbeheerd wordt achtergelaten en voordat het apparaat wordt gemonteerd, gedemonteerd of gereinigd.

• Laat het apparaat nooit onbeheerd achter tijdens gebruik. Speciale veiligheidsvoorschriften

• Gebruik het apparaat alleen zoals beschreven in deze handleiding.

• Dit apparaat moet worden gebruikt en geïnstalleerd door gespecialiseerd en getraind personeel in de keuken van bedrijven of instanties in de voedingsindustrie zoals catering, bakkerij, pizzeria, banketbakker, etc.

• Alle onderhouds-, installatie- en reparatiewerkzaamheden moeten worden uitgevoerd door gespecialiseerde en getrainde technici.

Er zit een potentiaalvereffeningsaansluiting op de achterkant van het apparaat voor ‘cross bonding’ met andere apparatuur.

• Plaats het apparaat niet op een warmtebron (kooktoestel op benzine, elektriciteit, kolen, etc.) Houd het apparaat uit de buurt van hete oppervlakken en open vuur. Gebruik het apparaat altijd op een vlakke, stabiele, schone, hittebestendige en droge ondergrond.

• Gebruik het apparaat niet in de buurt van explosieve of brandbare materialen, credit cards, magnetische schijven of radio’s.

• Draag tijdens gebruik indien nodig beschermende kleding, een masker of veiligheidsbril.

• Dit apparaat is niet bedoeld om gebruikt te worden in combinatie met een externe timer of een apart afstandsbedieningssysteem.

• Probeer de beveiligingsmechanismen op het apparaat nooit te omzeilen.

• WAARSCHUWING: Houd alle ventilatieopeningen op het apparaat vrij.

• WAARSCHUWING: Schakel het apparaat ALTIJD uit en trek de stekker uit het stopcon

tact alvorens reinigings- of onderhoudswerkzaamheden uit te voeren of opzetstukken te verwisselen.53

• Laat tijdens gebruik minimaal 30 cm ruimte vrij rond het apparaat voor ventilatiedoel- einden.

• LET OP! Plaats het netsnoer indien nodig op een veilige manier om te voorkomen dat het netsnoer in contact kan komen met het verwarmingsoppervlak en dat er per ongeluk aan het netsnoer kan worden getrokken.

• WAARSCHUWING! Houd uw handen, lang haar en losse kleding ALTIJD uit de buurt van de bewegende onderdelen.

• Plaats uw handen tijdens gebruik niet in het afgeschermde gebied of de mengkom.

• Plaats niet teveel ingrediënten in het apparaat om overlopen van voedingsmiddelen te voorkomen. De maximale capaciteit van de kom is 10 liter voor 222836 en 20 liter voor

• Was het apparaat niet met water of een waterstraal. Wassen met water kan lekkage ver

oorzaken en het risico op elektrische schokken verhogen. Geen van de onderdelen zijn vaatwasmachinebestendig.

• Reinig of berg het apparaat niet op tenzij het volledig is afgekoeld.

• Er is speciale aandacht vereist als u het apparaat wilt verplaatsen of transporteren, om

dat het apparaat zeer zwaar is. Verplaats met minimaal 2 personen of gebruik een kar- retje om te helpen bij het verplaatsen. Verplaats het apparaat langzaam, voorzichtig en nooit gekanteld onder een hoek groter dan 45°. Beoogd gebruik

• Dit apparaat is bedoeld voor professioneel ge- bruik en kan alleen worden bediend door gekwa- lificeerd personeel.

• Dit apparaat is uitsluitend bestemd voor het mengen, kneden en emulgeren / kloppen van voedingsmiddelen gebruikt in de voedingsindus- trie en winkels. Elk ander gebruik kan leiden tot schade aan het apparaat of lichamelijk letsel.

• Gebruik van het apparaat voor andere doeleinden wordt beschouwd als verkeerd gebruik van het apparaat. De gebruiker is volledig aansprakelijk voor alle risico’s die voortvloeien uit verkeerd ge- bruik van het apparaat. Installatie met aarding Dit apparaat is geclassificeerd als beschermings- klasse I en moet worden aangesloten op een aan- sluiting met aarde. Aarding verlaagt de kans op elektrische schokken doordat elektrische stroom via een ontsnappingsdraad kan weglopen. Dit ap- paraat is uitgerust met een snoer met een aarde- draad en een geaarde stekker. De stekker moet in een stopcontact worden gestoken dat juist is geïn- stalleerd en geaard.54

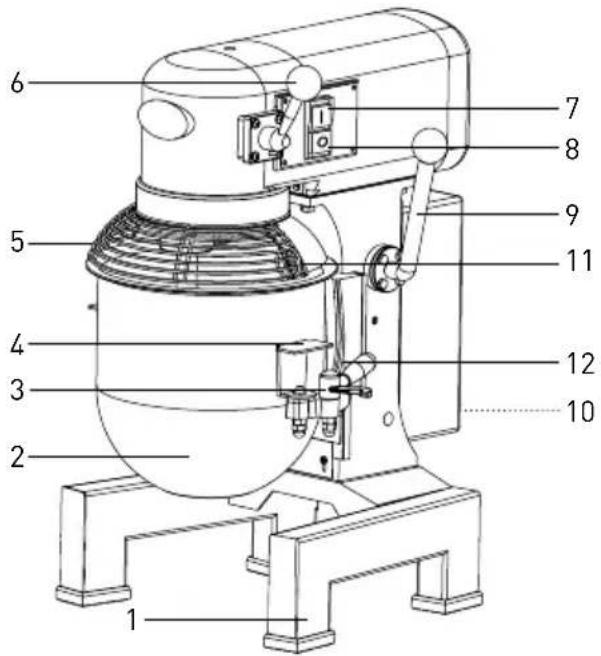

Belangrijkste onderdelen van het apparaat

(3 instellingen voor koppelstukken)

9. Hendel voor heffen / laten zakken kom

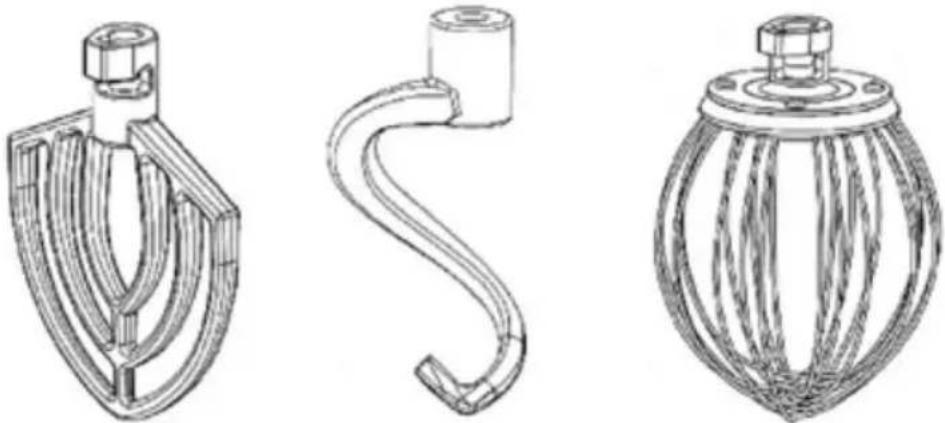

Koppelstukken Klopper GardeDeeghaak Voorbereidingen voor installatie

• Draai het apparaat indien nodig voorzichtig los van het glijsysteem met behulp van een moer- sleutel.

• Verwijder alle beschermende verpakkingsmate- rialen.

• Controleer het apparaat op volledigheid en even- tuele transportschade. Neem in geval van scha- de of een onvolledige levering (bijv. bij ontbreken garde, klopper of deeghaak) onmiddellijk contact op met uw leverancier/importeur. Gebruik het apparaat NIET. (Zie ==> Garantie).

• Reinig het apparaat en de koppelstukken voor gebruik (Zie ==> Reiniging en onderhoud).

• Zorg ervoor dat het apparaat volledig droog is.

• Bewaar de verpakking als u uw apparaat in de toekomst wilt opbergen.55

• Lees deze handleiding volledig en zorgvuldig door alvorens het apparaat te installeren en bedienen.

• Zorg ervoor dat het apparaat in een droge omge- ving op ondergrond die het gewicht van het appa- raat kan ondersteunen wordt geplaatst en dat er zich geen obstakels in de buurt van het apparaat bevinden tijdens gebruik.

• Zorg ervoor dat de specificaties van de stroom- voorziening overeenkomen met de gegevens op het typeplaatje op het apparaat.

• Er moet voldoende ruimte vrij worden gehou- den rond het apparaat, zodat de gebruiker het apparaat eenvoudig en zonder belemmeringen kan gebruiken. De omgeving moet altijd schoon en vrij van obstakels zijn, bijv. zorg ervoor dat er geen voorwerpen als schrapers of messen op of in de buurt van het apparaat worden geplaatst.

• Draag geen loshangende kleding, zoals sjaals, etc. en bind lang haar op en houd uit de buurt van de bewegende onderdelen. LET OP! Omzeil de veiligheidsschakelaars nooit. Vervoer en behandeling

• Verplaats het apparaat niet tijdens gebruik.

• Trek de stekker uit het stopcontact, verwijder de kom (2) en alle koppelstukken (garde, kopper of deeghaak) als u het apparaat verplaatst.

• Houd het stevige voetstuk (1) van het apparaat vast wanneer u het apparaat verplaatst.

• Verplaats het apparaat met minimaal 2 personen of gebruik een karretje om te helpen bij het ver- plaatsen, het apparaat is zeer zwaar. Speciale veiligheidsfuncties Attentie: Dit apparaat beschikt over 3 veiligheidsschakelaars. Het apparaat kan alleen worden gestart als alle veiligheidsschakelaars in de juiste stand staan.

• Veiligheidsschakelaar kompositie: Het apparaat kan worden opgestart zodra de kom(2) op de juis- te plaats is geplaatst.

• Veiligheidsschakelaar beschermdeksel kom (5): Het apparaat kan alleen worden opgestart als het beschermdeksel van de kom (5) is gesloten.

• Veiligheidsschakelaar hefhendel kom (9): Het ap- paraat kan alleen worden opgestart als de hef- hendel (9) in de bovenste stand staat Draag geen loshangende kleding, zoals sjaals, etc. en bind lang haar op en houd uit de buurt van de bewegende onderdelen. Bediening Om ernstig lichamelijk letsel te voorkomen:

• Gebruik het apparaat NIET zonder eerst de hand- leiding door te nemen.

• STOP het apparaat ALTIJD door op de RODE “O” knop (8) te drukken en de stekker uit het stop- contact te trekken alvorens reinigings-, onder- houds- of reparatiewerkzaamheden uit te voeren of koppelstukken te wisselen.

• Houd uw handen, haar en losse kleding ALTIJD uit de buurt van de bewegende onderdelen. a) Over het beschermdeksel van de kom Opmerking: Als het beschermdeksel van de kom (5) is geopend of niet is gesloten, zal het apparaat niet werken.

1. Open het beschermdeksel van de kom (5) door

de handgreep van het beschermdeksel (11) vast te pakken en met de klok mee te draaien.

2. Als de handgreep van het beschermdeksel (11)

is uitgelijnd met de rechterkant van het appa- raat, is het beschermdeksel van de kom (5) ge- sloten en is het apparaat klaar voor gebruik.56

b) Installeer de kom (2) op het apparaat Opmerking: Installeer de kom (2) VOORDAT u de koppelstukken bevestigt. Gebruik alleen de mee- geleverde kom (2).

1. Laat de kom zakken (2) door de hendel voor het

heffen / laten zakken van de kom (9) omlaag te trekken tot deze stopt. Zodanig dat de bevesti- ging van de kom (12) in een lage stand staat.

2. Plaats de kom (2) voorzichtig en langzaam met

behulp van de handgrepen van de kom (4) aan de 2 zijkanten en

i) Met de vergrendelpen in het gat in het midden

van de bevestiging van de kom (12)

ii) Zet de kom (2) vast door de

klemmen van de kom (3) naar voren te trekken tot de kom (2) stevig is vastgezet. c) De verschillende koppelstukken installeren (klopper, deeghaak of garde) op het apparaat Opmerking: Het is handiger en eenvoudiger om koppelstukken te installeren voordat u ingrediënten toe- voegt in de kom (2).

1. Draai het beschermdeksel van de kom (5) voor-

zichtig met de klok mee met handgreep van het beschermdeksel (6), zodat deze is geopend.

2. LET OP! Als u buitensporig veel kracht gebruik

om het beschermdeksel van de kom (5) te slui- ten of openen, kunt u de veiligheidsschakelaar beschadigen. Wees voorzichtig bij het sluiten of openen van het beschermdeksel van de kom (5).

3. Schuif het koppelstuk (klopper, deegheek of gar-

de) langzaam omhoog op de planetaire as en zorg ervoor dat de pen van de as door de sleuf op het koppelstuk gaat.

4. Draai de koppelstukken vast op de planetaire as.

d) Gieten en mengen van ingrediënten Opmerking: Volg de tabel in het hoofdstuk ‘Ca- paciteit mengingrediënten’ in deze handleiding. U kunt het apparaat beschadigen en het voedsel kan overlopen wanneer u te veel ingrediënten toevoegt in de kom. BELANGRIJK: Zorg ervoor dat de snelheidshendel (6) in de stand “deeghaak” staat.

1. Voeg alle ingrediënten toe in de kom (2).

2. Druk de hefhendel van de kom (9) omhoog tot de

kom (2) is vastgezet op zijn plaats.

3. Draai het beschermingsdeksel van de kom (5)

tegen de klok in om het deksel te sluiten en vast te zetten op zijn plaats. Attentie: Het apparaat start niet als het bescherm- deksel van de kom (5) is geopend / niet juist is ge- sloten of de kom (2) in de laagste stand staat. e) De snelheid en het koppelstuk instellen & het apparaat starten

1. Selecteer daarna de gewenste snelheid door de

snelheidshendel (6) omhoog of omlaag te druk- ken. U kunt kiezen uit drie vaste snelheden voor de verschillende koppelstukken: Draaisnelheid Soort ingrediënt Deeghaak (Laag) Zwaar: Mengen van pizza, brood, pasta en Klopper (Medium) Medium: 2e fase van mengen voor donutdeeg, etc. Garde (Hoog) Licht: Kloppen van room, eiwit, meringue. BELANGRIJK: Gebruik ALTIJD de aanbevolen koppelstukken en snelheidsinstelling volgens de capaciteitstabel en de indicatie naast de snelheid- shendel (6). ATTENTIE: Wees voorzichtig en houd rekening met het risico dat stof en meel kan ontsnappen wan- neer u zakken met ingrediënten openmaakt in de kom (2). Draag indien nodig een veiligheidsmasker of veiligheidsbril.57

2. Druk daarna op de GROENE “I” knop (7) om het

apparaat AAN te zetten. Druk op de RODE “O” knop (8) om het apparaat te STOPPEN. Het apparaat draait met de klok mee voor item 222843 en tegen de klok in voor item 222836.

3. LET OP! STOP het apparaat ALTIJD VOORDAT u de snelheid wijzigt. Als u dit niet doet, kan dit leiden tot

schade aan de inwendige tandwielconstructie.

Om de snelheid te wijzigen tijdens gebruik:

Druk op de RODE “O” knop (8) om het apparaat te STOPPEN.

Trek de stekker uit het stopcontact en wissel het koppelstuk. [Zie ==> deel c)].

Wijzig de snelheid door de snelheidshendel (6) omhoog of omlaag te drukken en gebruik de juiste snelheid voor het gebruikte koppelstuk.

Druk op de GROENE “I” knop (7) om het appa- raat opnieuw te starten. De maximaalbeveiliging resetten (thermische beveiliging) Houd er rekening mee dat de RESET-knop (10) op de achterkant van het apparaat zit om oververhit- ting te voorkomen.

• Trek de stekker van het apparaat eerst uit het stopcontact.

• Laat het apparaat volledig afkoelen.

• Druk op de RESET-knop (10) van de maximaal- beveiliging (thermische beveiliging).

• Steek daarna de stekker in het stopcontact en start het apparaat opnieuw op. Capaciteit mengingrediënten De onderstaande tabel is slechts een referentie met betrekking tot de maximale hoeveelheid voor het maken van verschillende soorten voedsel. Er zijn vele factoren die hier invloed op hebben, zoals het soort bloem, de temperatuur van het water, etc. Product Attachment Max. hoeveelheid

Reiniging en onderhoud Attentie: Trek de stekker van het apparaat altijd uit het stopcontact en laat het volledig afkoelen alvorens reinigings-, onderhouds- of reparatiewerkzaamheden uit te voeren & alvorens het apparaat op te bergen. Reiniging

• Verwijder altijd alle koppelstukken voordat u het apparaat reinigt, anders kunnen deze klem ko- men te zitten op de as en is het lastig deze later te verwijderen.

• Reinig het apparaat en de koppelstukken grondig na elk gebruik en zorg ervoor dat alle voedselres- ten worden verwijderd.

• Dompel het apparaat nooit onder in water of an- dere vloeistoffen.

• Reinig het oppervlak met een licht bevochtigde doek of spons met wat milde zeepoplossing.

• Gebruik nooit schuursponsjes of reinigingsmid- delen, staalwol of metalen keukengerei/gereed- schap om de onderdelen aan de binnenkant of buitenkant van het apparaat te reinigen.

• Was het apparaat niet met water of een water- straal. Wassen met water kan lekkage veroorza- ken en het risico op elektrische schokken verho- gen.

• Geen van de onderdelen zijn vaatwasmachinebe- stendig. Aanbevolen reinigingsprocedure: Onderdelen Hoe te reinigen Frequentie Kom Gebruik een spons of vochtige doek met milde zeep en water, grondig spoelen, desinfecteren en drogen. Reinig na elk gebruik Koppelstukken (deeg- haak, klopper en garde) Met de hand wassen met behulp van milde zeep en water, gron- dig spoelen, desinfecteren en drogen. Reinig na elk gebruik Beschermdeksel kom Met de hand wassen met behulp van spons of vochtige doek met milde zeep en water, grondig spoelen, desinfecteren en drogen. Reinig na elk gebruik Buitenoppervlak Veeg schoon met een schone, vochtige doek met zeep en water, spoelen, desinfecteren en drogen. Gebruik geen waterstraal. Twee keer per week Planetaire as Veeg schoon met een schone, vochtige doek met zeep en water, spoelen, desinfecteren en drogen. Reinig na elk gebruik Opslag

• Zorg er voordat u het apparaat opbergt altijd voor dat de stekker van het apparaat uit het stopcon- tact is getrokken en dat het apparaat volledig is afgekoeld.

• Berg het apparaat op een koele, schone en droge plek op.59

Problemen oplossen Als het apparaat niet naar behoren functioneert, raadpleeg dan de onderstaande tabel voor een oplossing. Als u het probleem nog steeds niet kunt oplossen, neem contact op met de leverancier/dienstverlener. NIET zelf repareren. Probleem Mogelijke oorzaak Mogelijke oplossing Apparaat start niet Beschermdeksel kom (5) is niet juist gesloten. Draai het beschermdeksel van de kom (5) naar rechts tot deze volledig en goed is gesloten. De kom (2) is niet opgetild en staat niet op de juiste plaats. Til de kom (2) op en zet op juiste plaats met behulp van de hendel (9). De stekker is niet juist aangesloten. Controleer of de stekker juist is aangesloten op het stopcontact. Apparaat stopt tijdens gebruik Interne beveiliging wordt geactiveerd om over

verhitting te voorkomen. Druk op de RODE “O” knop (8), trek de stekker uit het stopcontact, laat het apparaat volledig afkoelen, druk op de RESET-knop (10) op de achterkant. Schade of defecte transmissieriem Neem contact op met leverancier Apparaat maakt teveel lawaai Apparaat is niet op een horizontale ondergrond geplaatst. Verstel ondergrond of plaats op andere horizontale ondergrond. Kom (2) is niet juist geplaatst. Zorg ervoor dat de kom (2) juist in de bevestiging van de kom (12) is geplaatst en dat de kom is vast

gezet met de klemmen (3). Koppelstukken zijn niet juist bevestigd. Verwijder en installeer de koppelstukken opnieuw op de juiste plaats. Kom is te vol. Plaats minder ingrediënten in de kom. Beschadigde of versleten transmissieriem. Neem contact op met leverancier Planetaire aandrijving moet worden gesmeerd. Koppelstukken kunnen niet een

voudig op de planetaire as wor- den geïnstalleerd Te weinig smeermiddel en / of reiniging plane

taire as vereist. Veeg planetaire as schoon moet een schone, voch

tige doek en smeer de as met minerale olie of vet. De hendel voor het heffen / laten zakken van de kom (9) is niet een

voudig te gebruiken Te weinig smeermiddel op de komgeleiders. Smeer komgeleiders met minerale olie of vet. Technische specificaties Itemnr. 222836 222843 Bedrijfsspanning en frequentie 220 – 240 V~ 50/60Hz Nominaal ingangsvermogen 600W 1100W Nettogewicht (ca.) 53kg 78kg Beschermingsklasse Klasse I Beschermingsklasse waterdichtheid IP21 Draaisnelheid (tpm) Deeghaak 148 197 Klopper 244 317 Garde 480 462 Maximale capaciteit kom 10L 20L Maximale hoeveelheid bloemmengsel 2,5 kg 5,0 kg Max geluidsniveau < 70 dB (A) Buitenafmetingen 480 x 400 x (H) 630mm 560 x 500 x (H) 880mm Opmerking: Technische specificaties onderhevig aan verandering zonder voorafgaande kennisgeving.60

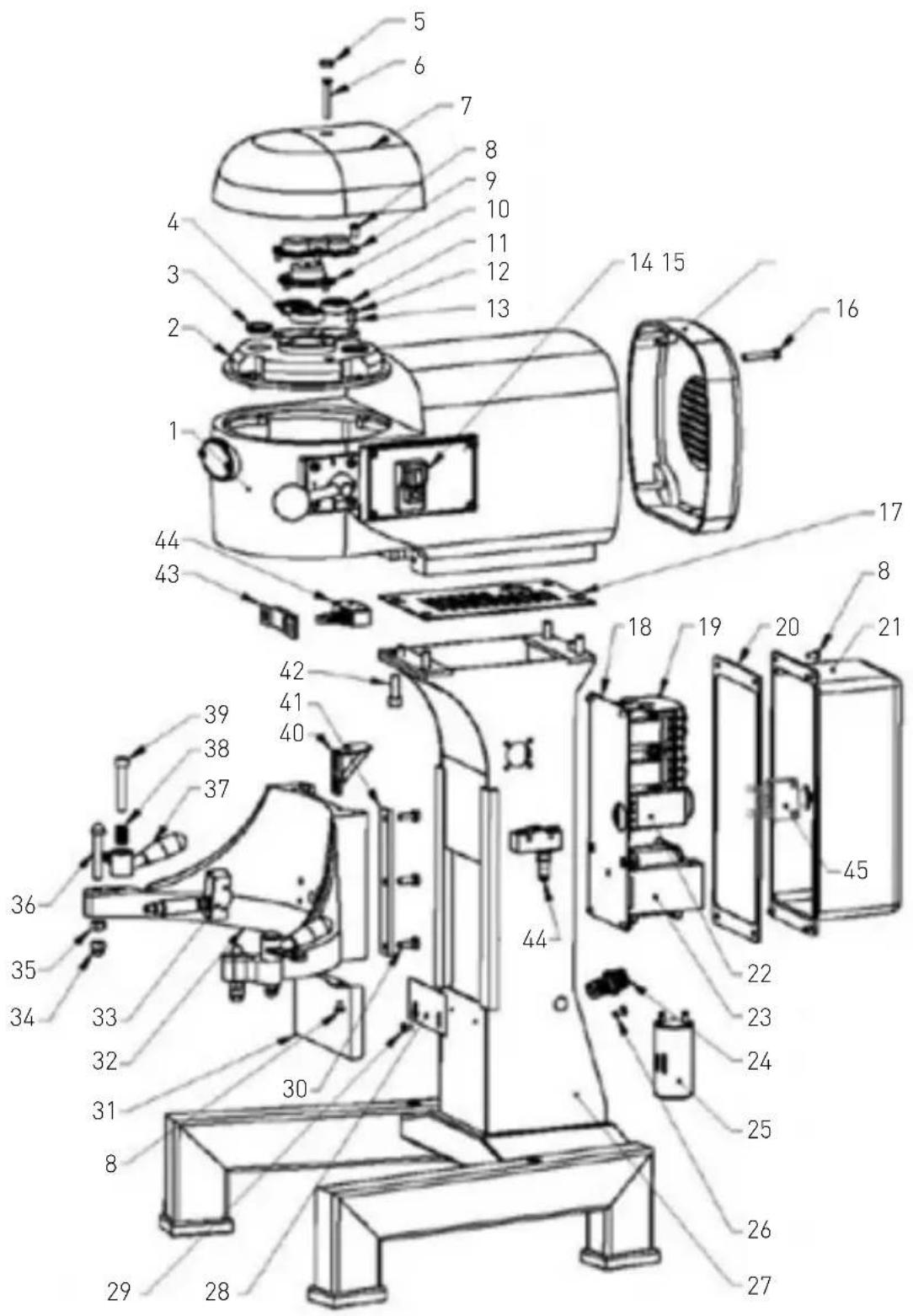

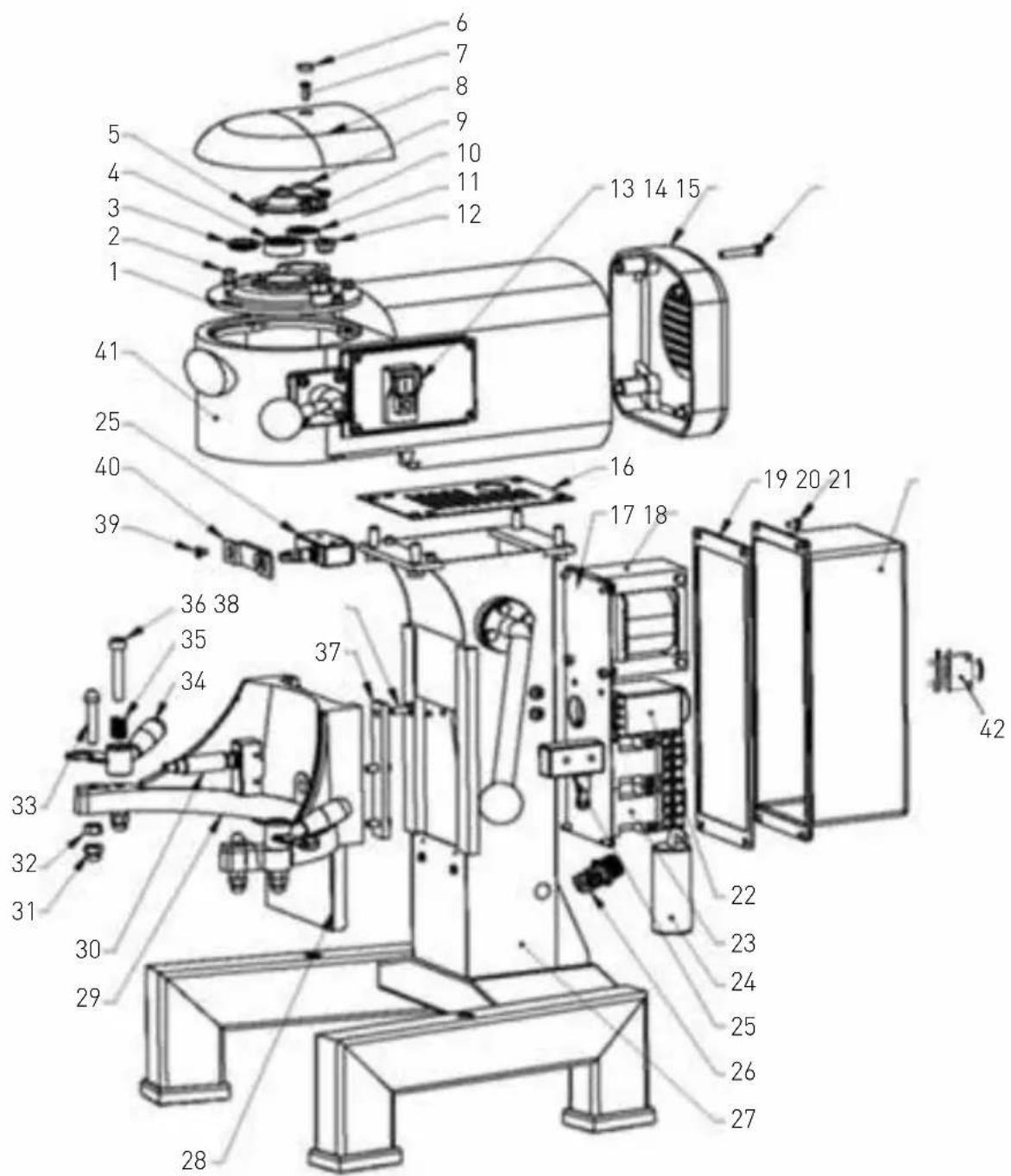

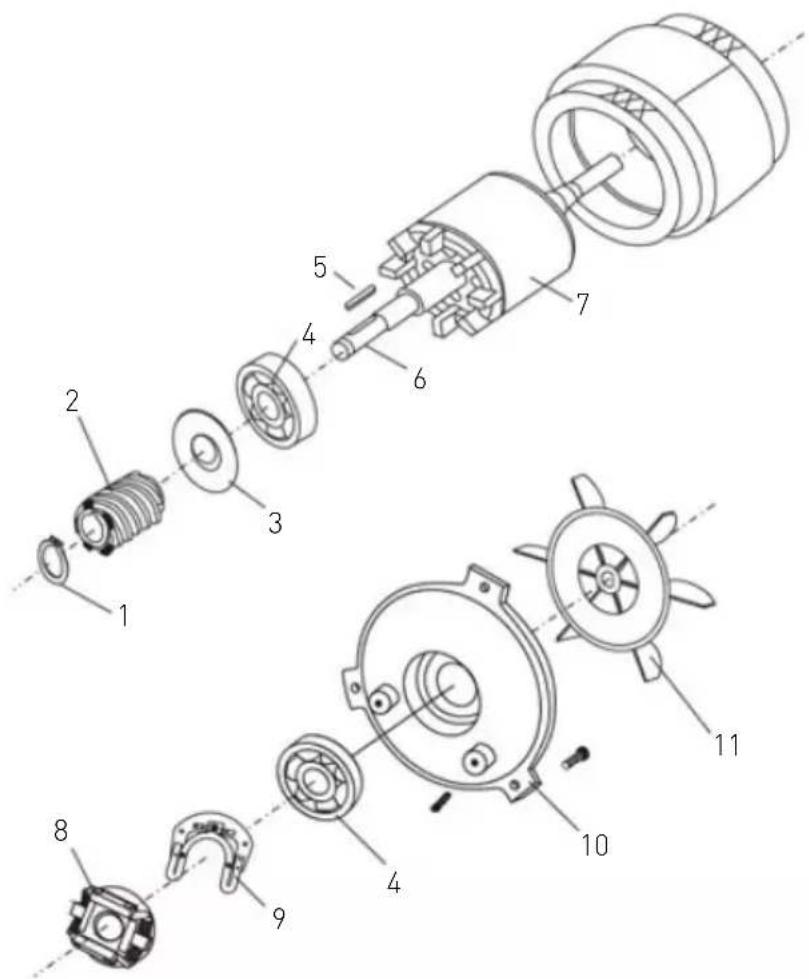

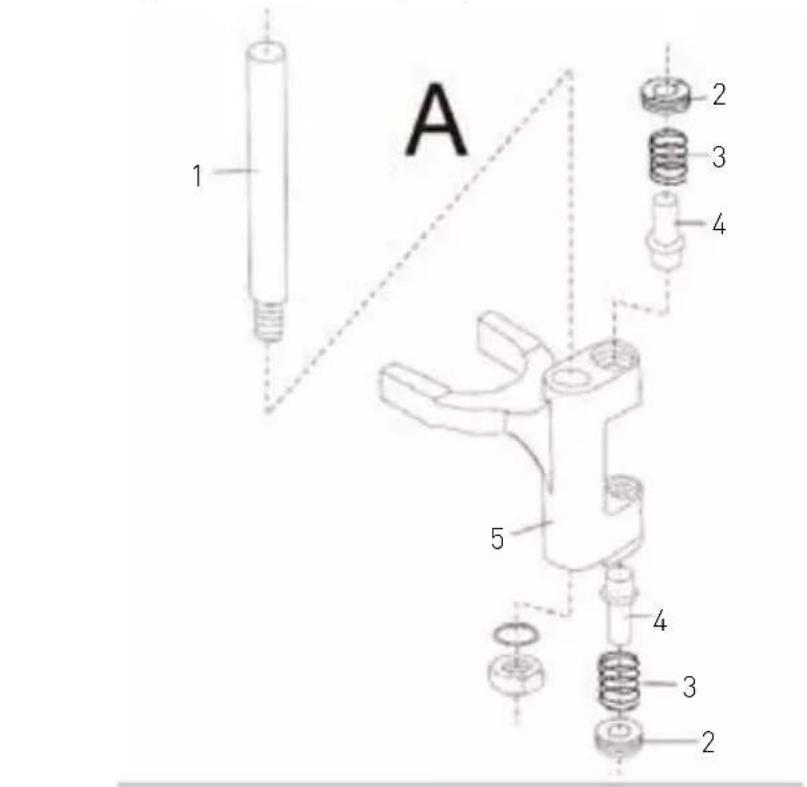

Explosietekening en onderdelenlijst Attentie: de explosietekening en onderdelenlijst bestaat uit de onderstaande onderdelen: - Aandrijfsysteem aan bovenkant, bevestiging van de kom en voetstuk (Figuur 1); - Asmontage (Figuur 2); - Tandwielas (Figuur 3); - Motor (Figuur 4); - Mechanisme heffen kom (Figuur 5); - Draaiplaat beschermdeksel kom en mengas (Fi- guur 6); - Snelheidsregeling (Figuur 7) Figuur 1: Aandrijfsysteem aan bovenkant, bevestiging van de kom en voetstuk 222836:

Onder- deel nr. Naam onderdeel Aantal Onder- deel nr. Naam onderdeel Aantal 1 Lagerafdekking 1 22 Timerrelais 1 2 Schroef (M6X16) 4 23 Relais 2 3 Afdekking 1 24 Condensator 1 4 Lager 6202 1 25 Microschakelaar 3 5 Middenafdekking 1 26 Kabelknooppunt 1 6 Afdekking 2 27 Staande kolom 1 7 Schroef (M5X16) 1 28 Paneel van staande kolom 1 8 Bovenafdekking 1 29 Arm compleet 1 9 Afdekking 1 30 Huls (voor microschakelaar) 1 10 Schroef (M5X8) 5 31 Dopmoer (M8) 2 11 Lager 6001 1 32 Moer (M8) 4 12 Afdekking 1 33 Schroef van kom 2 13 Aan-/uitschakelaar 1 34 Vaste hendel 2 14 Achterafdekking 1 35 Veer van vaste hendel 2 15 Schroef (M6X35) 4 36 Schroef (M8X60) 2 16 Antimuisplaat 1 37 Platte klem 2 17 Elektrisch paneel 1 38 Schroef (M6X16) 6 18 Transformator 1 39 Schroef (M4X8) 2

Afdichtstrips voor scha- kelkast 1 40 Microschakelaarrek 2 20 Schroef (M5X8) 4 41 Behuizing 1 21 Elektriciteitskastje 1 42 Overbelaste schakelaar 162

Onder- deel nr. Naam onderdeel Aantal Onder- deel nr. Naam onderdeel Aantal 1 Behuizing 1 24 Kabelknooppunt 1 2 Lagerafdekking 1 25 Condensator 1 3 Afdekking 2 26 Koperen schroef (M5X12) 1 4 Lager (6003) 1 27 Staande kolom 1 5 Afdekking 3 28 Paneel van staande kolom 1 6 Schroef (M6X45) 1 29 Schroef (M4X8) 2 7 Bovenafdekking 1 30 Schroef (M6X16) 6 8 Schroef (M5X8) 7 31 Paneel van staande kolom 1 9 Afdekking 1 32 Arm 1 10 Middenafdekking 1 33 Huls (voor microschakelaar) 1 11 Lager (6201) 2 34 Dopmoer (M8) 2 12 Schroef (M6X14) 4 35 Moer (M8) 2 13 Veerring 6 4 36 Schroef van kom 2 14 Aan-/uitschakelaar 1 37 Vaste hendel 2 15 Achterafdekking 1 38 Veer van vaste hendel 2 16 Schroef (M6X35) 4 39 Schroef (M8X60) 2 17 Antimuisplaat 1 40 Plastic blok 1 18 Elektrisch paneel 1 41 Platte klem 2 19 Relais 2 42 Schroef (M8X25) 4

Afdichtstrips voor scha- kelkast 1 43 Microschakelaarrek 1 21 Elektriciteitskastje 1 44 Microschakelaar 2 22 Timerrelais 1 45 Overbelaste schakelaar 1 23 Transformator 164

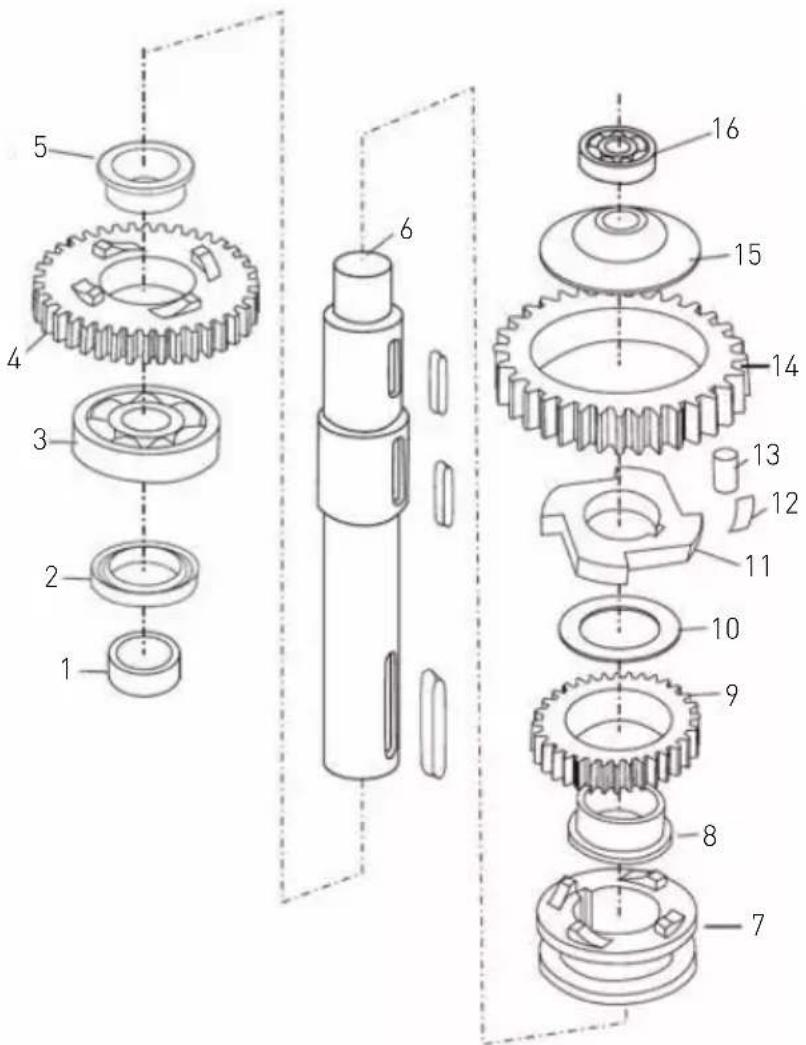

Verticale zijden van klemmen op elkaar. JUIST ONJUIST Figuur 2-1 Figuur 2-2 Opmerking:

1. Zorg ervoor dat alles op de juiste plaats wordt

geïnstalleerd en smeer alle pennen in figuur 2-1.

2. Controleer of olieafdichting goed werkt na

hermontage. Onderdeel nr . Naam onderdeel Aantal 1 Afdekking 1 2 Askeerring 1 3 Lager (6204) 1 4 Koppeltandwiel 1 5 Lager 1 6 Middenas 1 7 Koppelmechanisme 1 8 Lager 1 9 Klein tandwiel 1 10 Scheidingsring 1 11 Actuator 1 12 Veer 1 13 Roller 1 14 Groot tandwiel 1 15 Afdekking 1 16 Lager (6001) 165

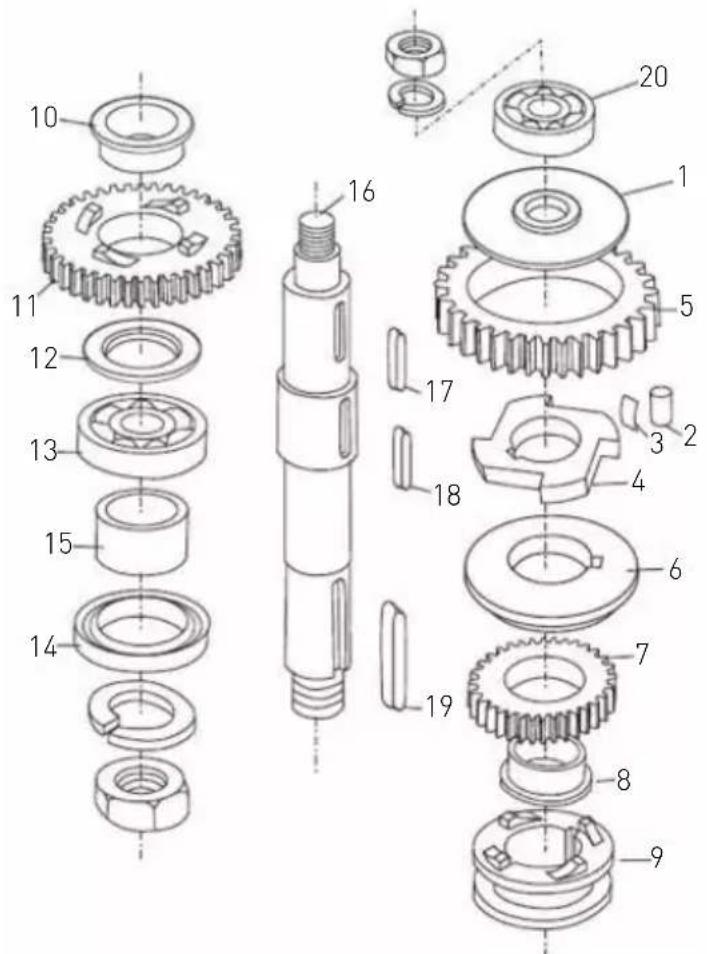

Verticale zijden van klauwen moeten naar elkaar wijzen. JUIST ONJUIST Figuur 2-1 Figuur 2-2 Opmerking:

1. Zorg ervoor dat alles op de juiste plaats wordt

geïnstalleerd en smeer alle pennen in figuur 2-1.

2. Controleer of olieafdichting goed werkt na

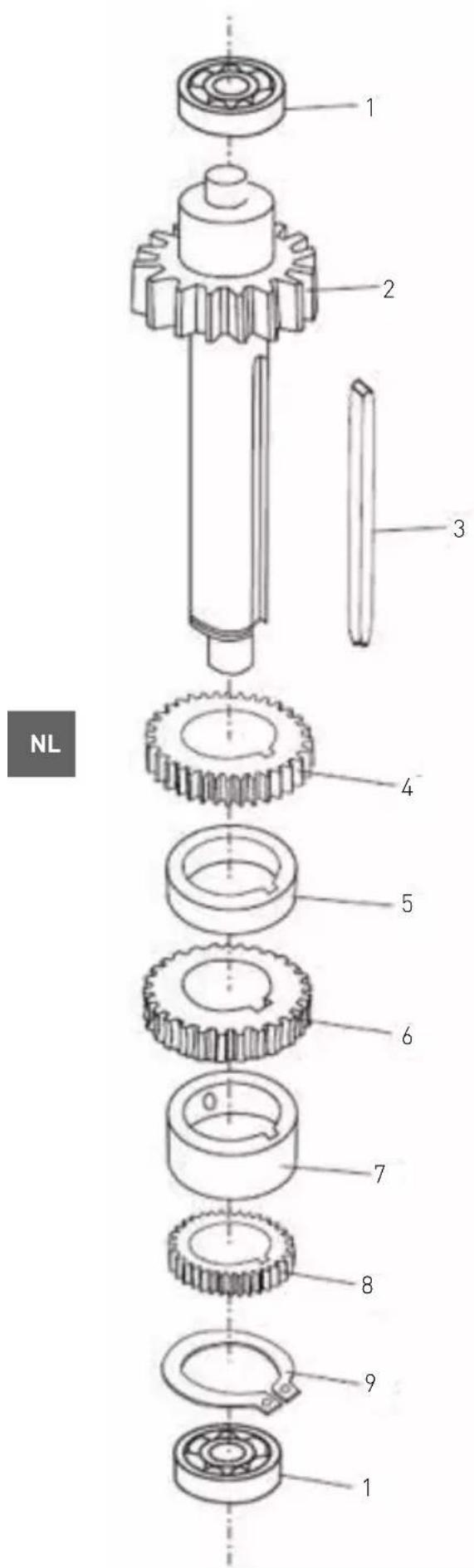

Figuur 3: Tandwielas 222836:

Onderdeel nr . Naam onderdeel Aantal 1 Lager (6001) 2 2 Versnellingsas 1

Sleutel (5X58) 1 4 Topversnelling 1 5 Klein tussenstuk 1 6 Lagere versnelling 1 7 Groot tussenstuk 1 8 Onderversnelling 1 9 Snapring 1 Opmerking: Zorg ervoor dat de sleutels allemaal in elk tandwiel zijn gestoken.67

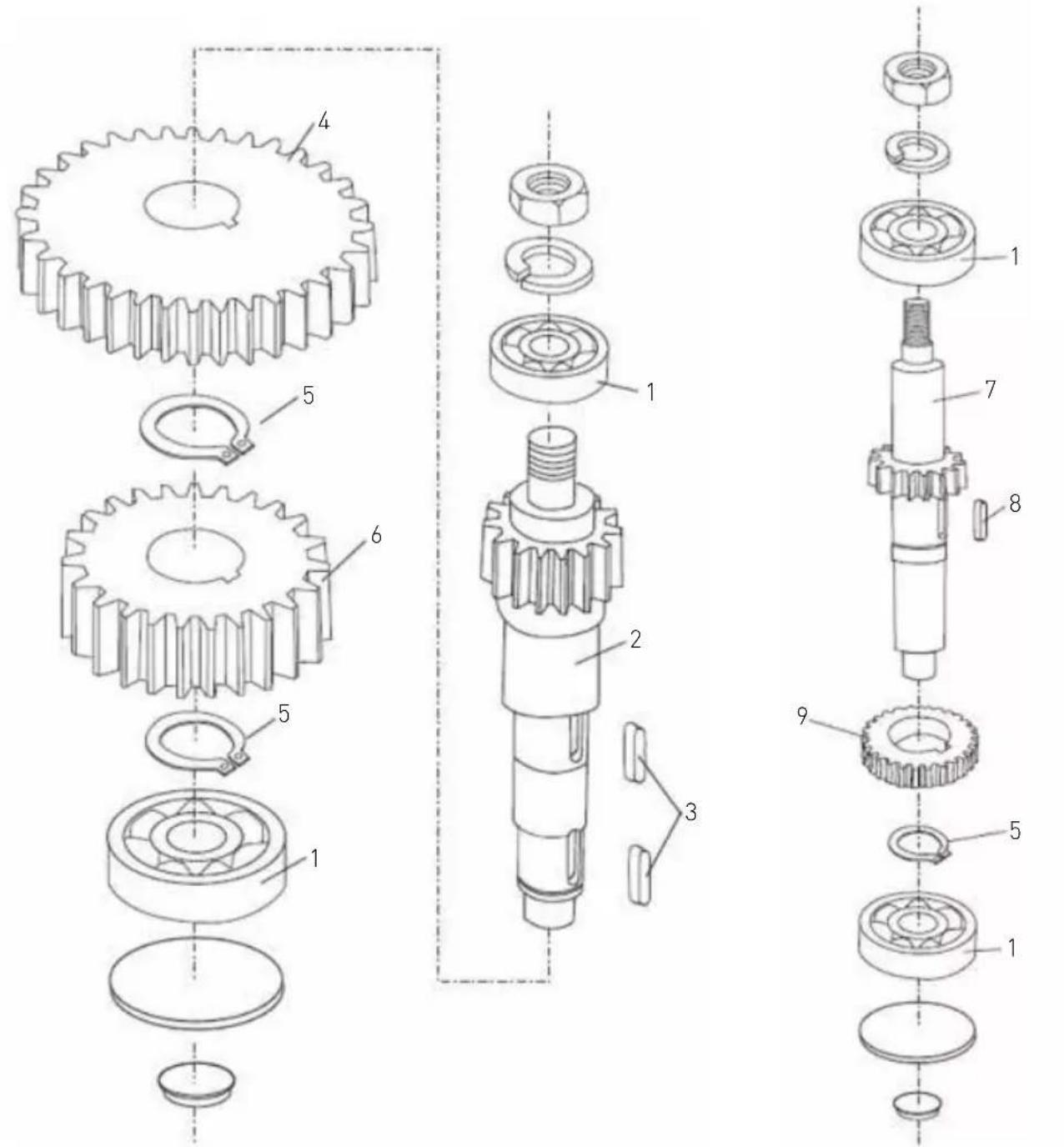

As met dubbele versnelling

As met enkele versnelling Onder- deel nr. Naam onderdeel Aantal Onder- deel nr. Naam onderdeel Aantal 1 Lager (6201) 4 6 Lagere versnelling 1 2 As met dubbele versnelling 1 7 As met enkele versnelling 1 3 Sleutel (5X11) 2 8 Sleutel (5X14) 1 4 Hogere versnelling 1 9 Versnelling 1 5 Snapring 3 Opmerking: Zorg ervoor dat de sleutels allemaal in elk tandwiel zijn gestoken.68

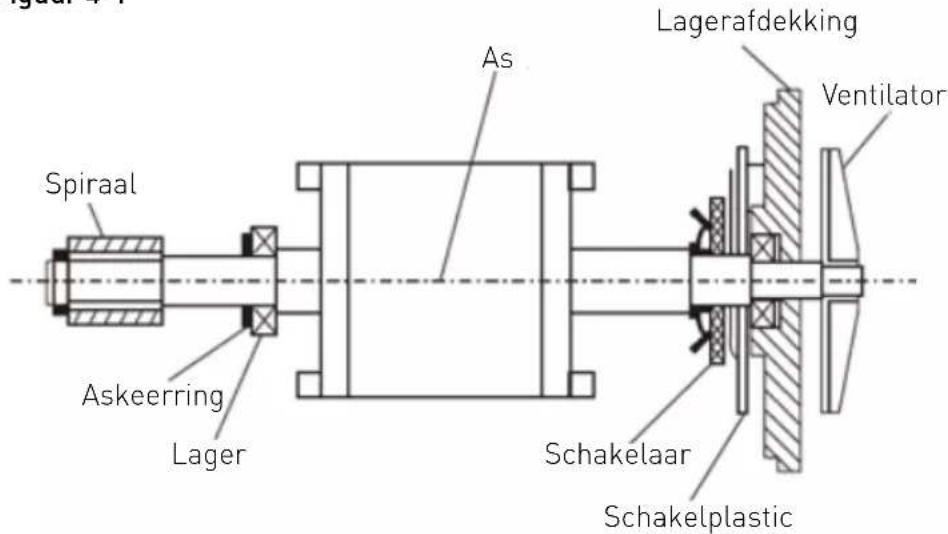

Onder- deel nr. Naam onderdeel Aantal Onder- deel nr. Naam onderdeel Aantal 1 Stopring (alleen 222843) 1 7 Rotor 1 2 Spiraal 2 8 Schakelaar 1 3 Askeerring 1 9 Plastic schakelplaat 1 4 Lager 1 10 Lagerafdekking 1 5 Sleutel (4x22) 1 11 Ventilator 1 6 As 1 Figuur 4-1

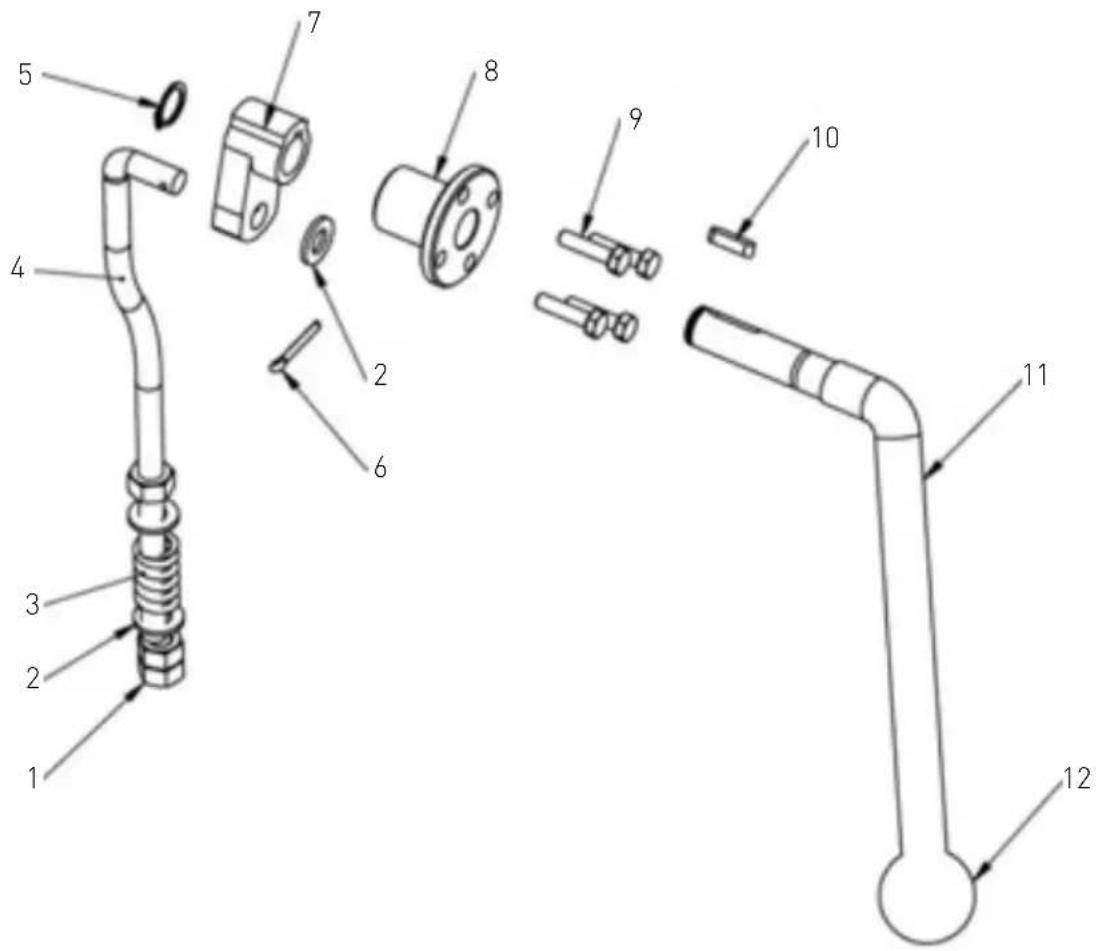

Onder- deel nr. Naam onderdeel Aantal Onder- deel nr. Naam onderdeel Aantal 1 Moer (M10) 3 7 Aandrijfwiel 1 2 Platte ring 2 8 Flensknoop 1 3 Armveer 1 9 Schroef (M6X25) 4 4 Hefstang 1 10 Sleutel (5x20) 1 5 Stopring 1 11 Hefhendel van kom 1 6 Splitpen 1 12 Plastic bal 170

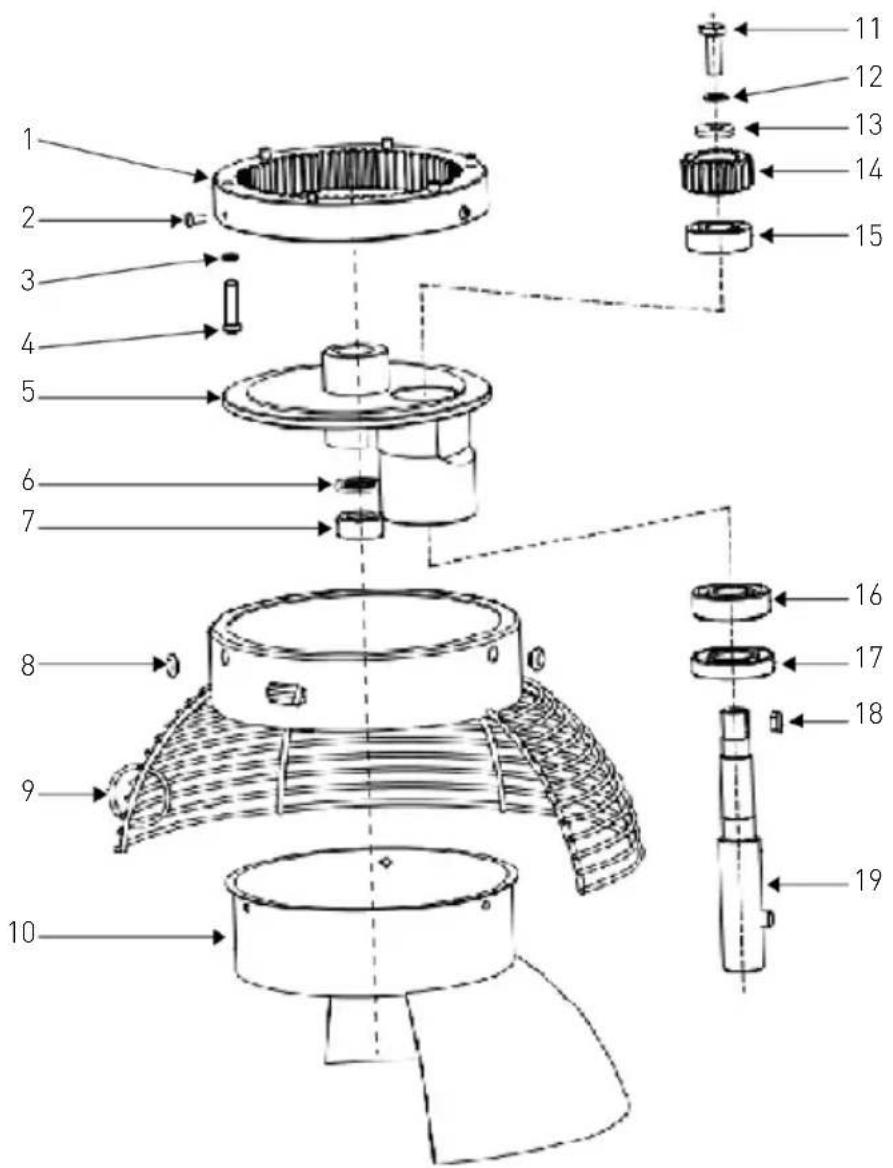

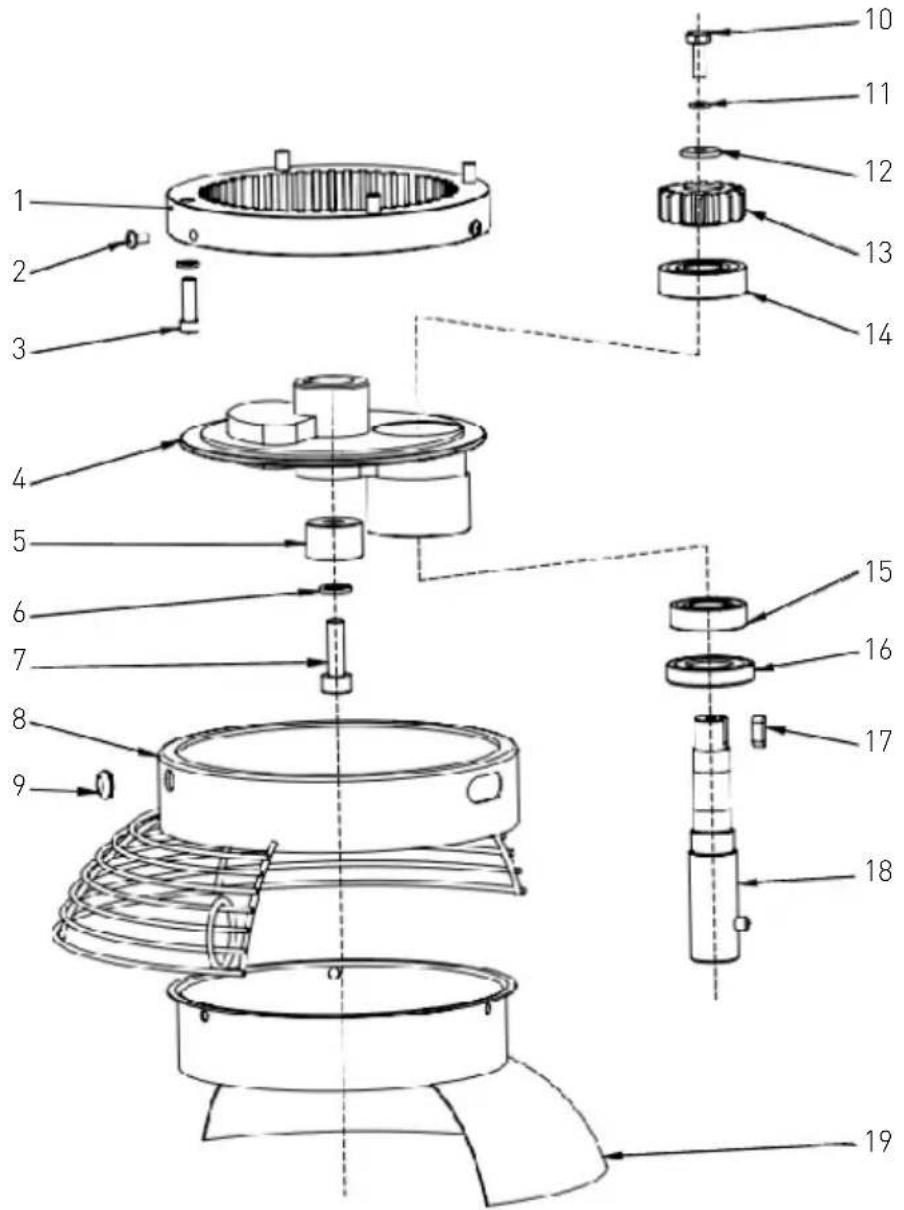

Figuur 6: Draaiplaat en mengas 222836:

Onder- deel nr. Naam onderdeel Aantal Onder- deel nr. Naam onderdeel Aantal 1 Binnentandwiel 1 11 Veerring 6 5 2 Schroef M4x8 3 12 Ring 1 3 Schroef M6x20 4 13 Planetaire reductor 1 4 Draaiplaat 1 14 Lager 6203 1 5 Afdekking 1 15 Lager 6003 1 6 Veerring 8 1 16 Askeerring (20X40X10) 1 7 Schroef M8x25 1 17 Sleutel (5X14) 1 8 Kombescherming 1 18 As voor mixen 1 9 Plastic cover 1 19 Achterafdekking van kombe- scherming

Onder- deel nr. Naam onderdeel Aantal Onder- deel nr. Naam onderdeel Aantal 1 Binnentandwiel 1 11 Schroef M8x16 1 2 Schroef M5x10 3 12 Veerring 8 1 3 Veerring 6 6 13 Ring 5 4 Schroef M6x25 6 14 Planetaire reductor 1 5 Draaiplaat 1 15 Lager 6203 1 6 Veerring 18 1 16 Lager 6204 1 7 Moer (M18) 1 17 Askeerring (25X50X10) 1 8 Plastic cover 2 18 Sleutel (5X14) 1 9 Kombescherming 1 19 As voor mixen 1

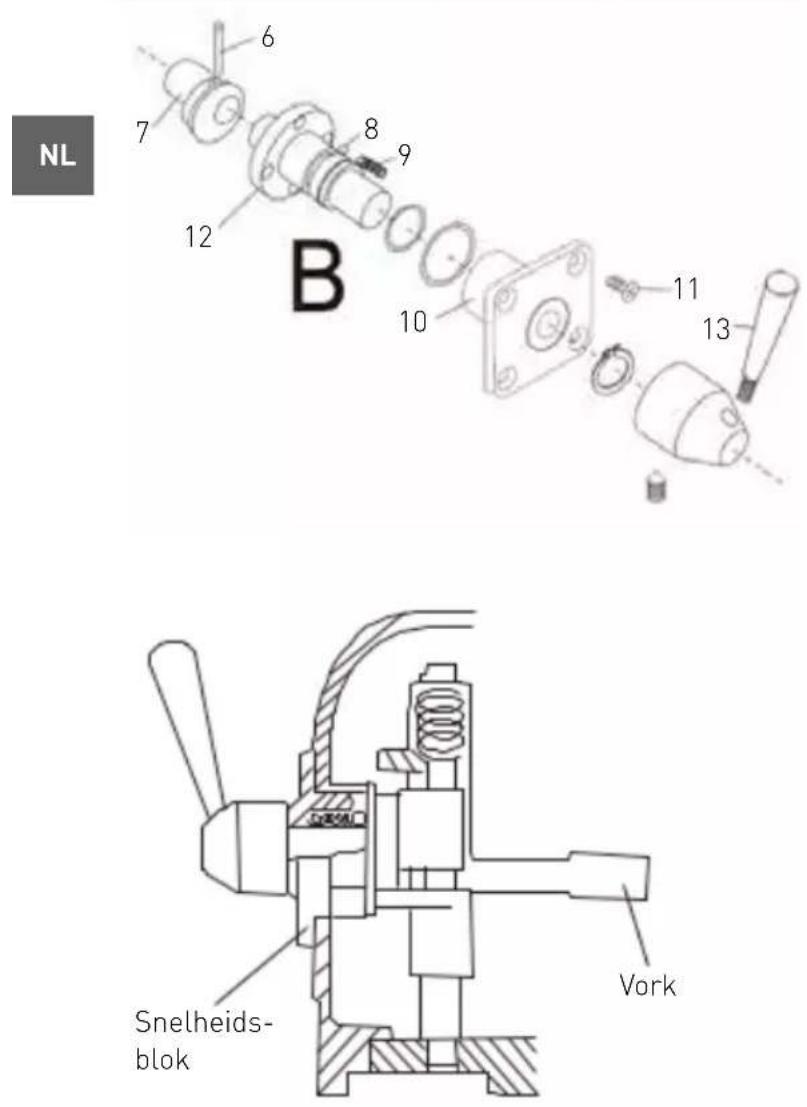

Figuur 7: Snelheidsregeling

Onderdeel nr . Naam onderdeel Aantal

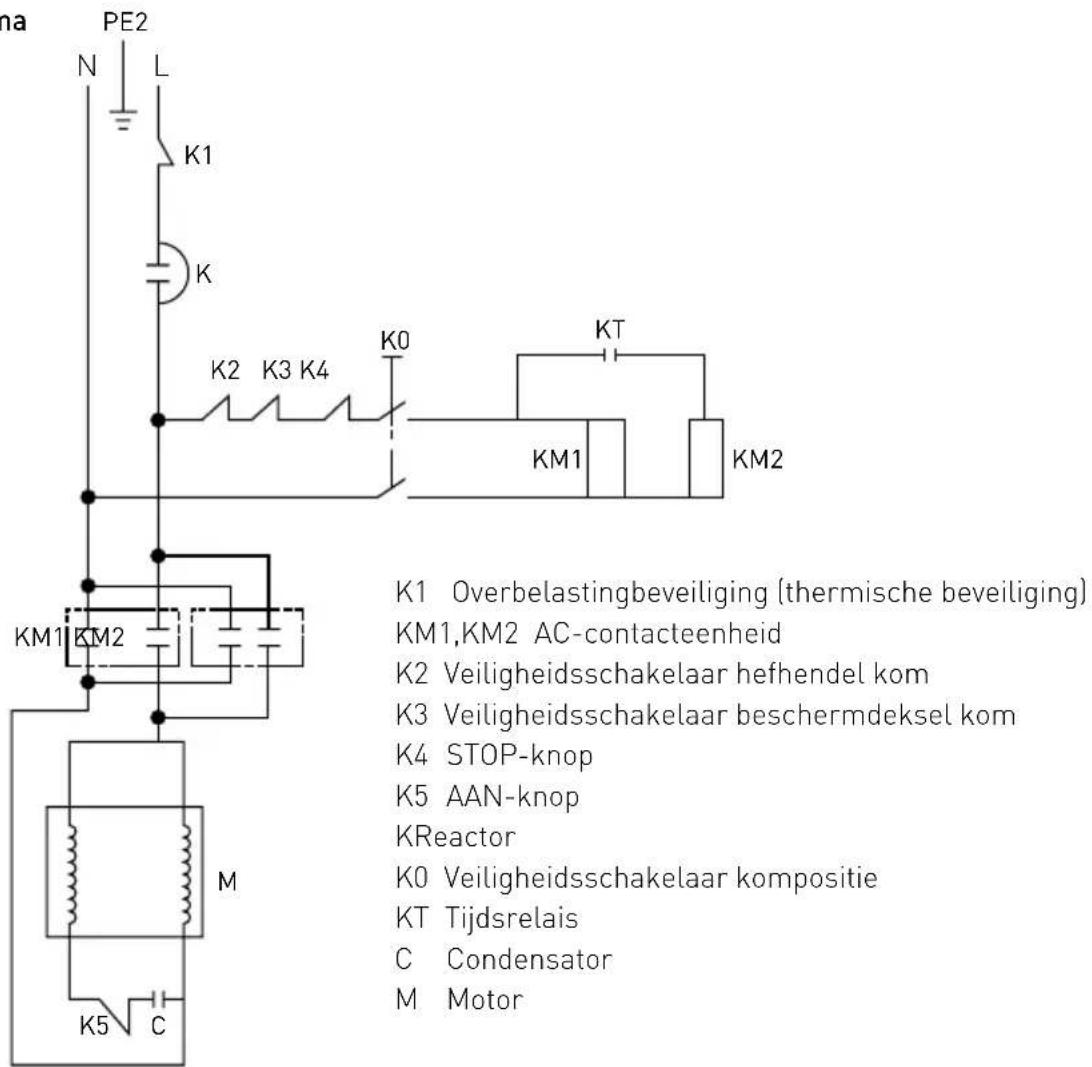

KM1 KM1 KM2 KM2 CK5 N L Garantie Elk defect waardoor de werking van het appa- raat nadelig wordt beïnvloed dat zich binnen één jaar na aankoop van het apparaat voordoet, wordt gratis hersteld door reparatie of vervanging, mits het apparaat conform de instructies is gebruikt en onderhouden en niet op enigerlei wijze verkeerd is behandeld of misbruikt. Dit laat onverlet uw bij wet bepaalde rechten. Als de garantie van kracht is, vermeld dan waar en wanneer u het apparaat hebt gekocht en sluit een aankoopbewijs bij (bijv. kassabon of factuur). Gezien ons streven naar voortdurende verdere pro- ductontwikkeling behouden wij ons het recht voor, zonder voorafgaande kennisgeving wijzigingen aan te brengen aan product, verpakking en documen- tatie. Verwijdering & milieu Bij de buitengebruikstelling van het apparaat, mag het niet met het overige huisafval worden verwij- derd. In plaats daarvan is het uw verantwoordelijk- heid om uw afgedankte apparatuur in te leveren bij een daartoe aangewezen inzamelpunt. Het niet opvolgen van deze regel kan worden bestraft in overeenstemming met de geldende voorschriften voor afvalverwerking. De gescheiden inzameling en recycling van uw afgedankte apparatuur ten tijde van buitengebruikstelling helpt bij de instand- houding van natuurlijke hulpbronnen en waarborgt dat de apparatuur wordt gerecycled op een manier die de volksgezondheid en het milieu beschermt. Voor meer informatie over waar u uw afval kunt in- leveren voor recycling kunt u contact opnemen met uw lokale afvalverwerkingsbedrijf. De fabrikant en importeurs nemen geen verantwoordelijkheid voor de recycling, behandeling en ecologische verwijde- ring, hetzij rechtstreeks of via een openbaar sys- teem.74
