Τύπος προϊόντος	Έγχρωμη οθόνη LCD
Μάρκα	NEC
Μοντέλο	MultiSync LCD1525XBK
Μέγεθος οθόνης (διαγώνιος)	15 ίντσες (38,1 cm)
Βέλτιστη ανάλυση	1024 x 768
Είσοδοι βίντεο	DVI-D (ψηφιακό), DVI-A (αναλογικό μέσω προσαρμογέα), D-Sub 15 ακίδων
Σύνδεσμοι	1 θύρα DVI, 1 θύρα D-Sub, 1 θύρα USB ανάντη, 2 θύρες USB κατάντη
Τροφοδοσία	100 - 240 V AC, 50/60 Hz
Κατανάλωση ηλεκτρικής ενέργειας (τυπική)	23 W
Βάρος (με βάση)	4,0 kg
Διαστάσεις (Π x Υ x Β, με βάση)	381 x 383 x 178 mm
Κύριες λειτουργίες	OSM (μενού στην οθόνη), αυτόματη ρύθμιση, έλεγχος χρωμάτων, κλείδωμα OSM, ανίχνευση βίντεο, διανομέας USB
Περιεχόμενα συσκευασίας	Οθόνη, καλώδιο τροφοδοσίας, καλώδιο DVI-A σε VGA, καλώδιο DVI-D σε DVI-D, καλώδιο USB, CD-ROM (εγχειρίδιο PDF, προγράμματα οδήγησης .inf, προφίλ χρωμάτων), εγχειρίδιο χρήστη
Συντήρηση και καθαρισμός	Χρησιμοποιήστε ένα πανί που δεν αφήνει χνούδι και δεν είναι λειαντικό. Μην χρησιμοποιείτε διάλυμα καθαρισμού ή καθαριστικό τζαμιών.
Προφυλάξεις ασφαλείας	Μην ανοίγετε το περίβλημα (υψηλή τάση). Μην εκθέτετε σε νερό. Αποσυνδέστε σε περίπτωση καταιγίδας ή παρατεταμένης μη χρήσης. Μην φράζετε τα ανοίγματα αερισμού.
Γενικές πληροφορίες	Πιστοποιημένο ENERGY STAR. Συμμορφώνεται με τις οδηγίες 73/23/ΕΟΚ και 89/336/ΕΟΚ (EN 60950, EN 55022, EN 61000, EN 55024).

Συχνές ερωτήσεις - MultiSync LCD1525XBK NEC

Πώς συνδέω την οθόνη σε υπολογιστή Macintosh;

Για τα Macintosh G3 και G4, συνδέστε απευθείας το μίνι καλώδιο σήματος D-SUB 15 ακίδων. Για άλλα μοντέλα, χρησιμοποιήστε τον παρεχόμενο προσαρμογέα καλωδίου Macintosh. Συνδέστε τον προσαρμογέα στον υπολογιστή και στη συνέχεια το καλώδιο D-SUB στον προσαρμογέα.

Πώς ρυθμίζω τη βέλτιστη ανάλυση;

Η βέλτιστη ανάλυση είναι 1024 x 768. Χρησιμοποιήστε τις ρυθμίσεις οθόνης του λειτουργικού σας συστήματος για να ορίσετε αυτήν την ανάλυση. Εάν εμφανιστεί ένα μήνυμα ειδοποίησης, μπορείτε να το απενεργοποιήσετε στο μενού Εργαλεία OSM.

Τι κάνω αν η οθόνη εμφανίζει 'Χωρίς σήμα';

Ελέγξτε ότι το καλώδιο βίντεο είναι σωστά συνδεδεμένο τόσο στην οθόνη όσο και στον υπολογιστή. Πατήστε το κουμπί PROCEED για να ανοίξετε την εντολή επιλογής εισόδου DVI και επιλέξτε τη σωστή πηγή. Εάν το πρόβλημα παραμένει, ελέγξτε ότι ο υπολογιστής είναι ενεργοποιημένος και ότι η κάρτα γραφικών στέλνει σήμα.

Πώς χρησιμοποιώ τον διανομέα USB της οθόνης;

Συνδέστε το καλώδιο USB (τύπου B) στη θύρα ανάντη στο πίσω μέρος της οθόνης και σε μια θύρα USB του υπολογιστή σας. Οι θύρες κατάντη που βρίσκονται στο πλάι της οθόνης μπορούν στη συνέχεια να χρησιμοποιηθούν για τη σύνδεση περιφερειακών USB.

Πώς καθαρίζω την οθόνη LCD;

Χρησιμοποιήστε ένα μαλακό πανί που δεν αφήνει χνούδι και δεν είναι λειαντικό. Μην χρησιμοποιείτε ποτέ διάλυμα καθαρισμού, καθαριστικό τζαμιών ή χημικά. Σκουπίστε απαλά χωρίς να πιέζετε την οθόνη.

Τι σημαίνει το μήνυμα 'Εκτός ορίων';

Αυτό το μήνυμα εμφανίζεται όταν η ανάλυση ή ο ρυθμός ανανέωσης δεν είναι συμβατός με την οθόνη. Η βέλτιστη ανάλυση είναι 1024 x 768. Ρυθμίστε τις παραμέτρους οθόνης του υπολογιστή σας εντός των ορίων που υποστηρίζει η οθόνη (οριζόντιες και κάθετες συχνότητες).

Πώς επαναφέρω τις εργοστασιακές ρυθμίσεις;

Στο μενού OSM, μεταβείτε στο υπομενού Εργαλεία και επιλέξτε 'Εργοστασιακή προεπιλογή'. Κρατήστε πατημένο το κουμπί RESET για μερικά δευτερόλεπτα. Μπορείτε επίσης να επαναφέρετε μια μεμονωμένη ρύθμιση επισημαίνοντάς την και πατώντας RESET.

Μπορώ να εναλλάσσομαι αυτόματα μεταξύ δύο συνδεδεμένων υπολογιστών;

Ναι, μέσω της λειτουργίας Ανίχνευση βίντεο στο μενού OSM. Επιλέξτε 'Πρώτο που ανιχνεύθηκε' για αυτόματη εναλλαγή στην ενεργή πηγή ή 'Τελευταίο που ανιχνεύθηκε' για εναλλαγή στην τελευταία πηγή που ανιχνεύθηκε. Η λειτουργία 'Καμία' απαιτεί χειροκίνητη εναλλαγή.

Πώς κλειδώνω τα χειριστήρια OSM;

Για κλείδωμα, πατήστε ταυτόχρονα τα κουμπιά PROCEED και ▲ και κρατήστε τα πατημένα. Για ξεκλείδωμα, επαναλάβετε την ίδια ενέργεια. Μια οθόνη θα υποδείξει ότι τα χειριστήρια είναι κλειδωμένα.

Ποιες είναι οι διαθέσιμες προεπιλογές χρωμάτων;

Πέντε προεπιλογές (1 έως 5) είναι διαθέσιμες, η καθεμία ορισμένη εργοστασιακά σε συγκεκριμένη θερμοκρασία χρώματος (βαθμοί Kelvin). Εάν τροποποιήσετε μια προεπιλογή, το όνομά της γίνεται 'Προσωπική'. Μπορείτε επίσης να ρυθμίσετε μεμονωμένα τα κέρδη κόκκινου, πράσινου και μπλε από 0 έως 100%.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MultiSync LCD1525XBK NEC

Δήλωση του Κατασκευαστή

Πιστοποιούμε με το παρόν ότι η έγχρωμη οθόνη

MultiSync LCD1525X (LA-1526HMW)

συμμορφώνεται με την

Οδηγία του Ευρωπαϊκού Συμβουλίου 73/23/ΕΟΚ:

- EN 60950

Οδηγία του Ευρωπαϊκού Συμβουλίου 89/336/ΕΟΚ:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

και φέρει τις ενδείξεις

NEC-Mitsubishi Electric Visual Systems, Corp.

686-1, NISHIOI OI-MACHI

ASHIGARAKAMI-GUN

KANAGAWA 258-8533, JAPAN

Η συσκευασία της νέας σας οθόνης NEC MultiSync LCD πρέπει να περιλαμβάνει τα ακόλουθα:

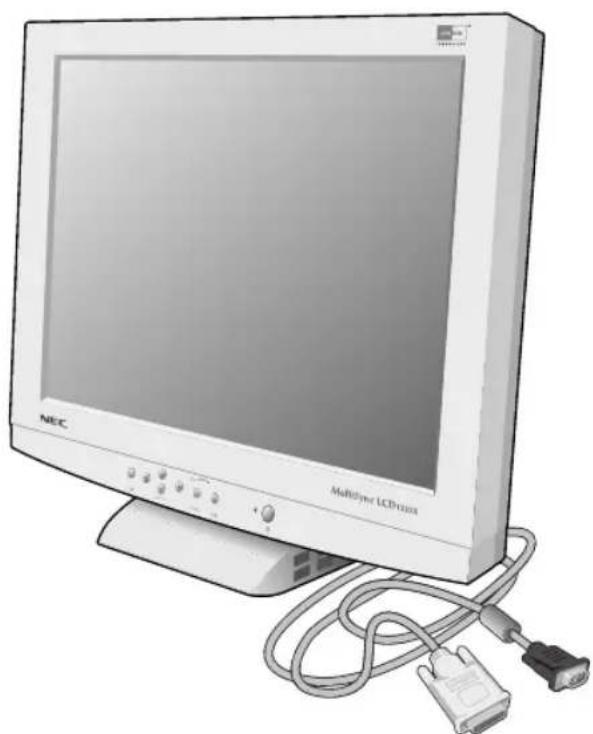

Οθόνη NEC MultiSync LCD1525X με Καλώδιο σύνδεσης DVI-A σε VGA.

- NEC MultiSync LCD1525X.

- Καλώδιο τροφοδοσίας ρεύματος.

- Καλώδιο σύνδεσης DVI-A σε VGA.

- Καλώδιο Σήματος Εικόνας σύνδεσης DVI-D σε DVI-D.

- Καλώδιο USB.

- To CD-ROM περιλαμβάνει πλήρες Εγχειρίδιο Χρήσης σε μορφή PDF και αρχεία για τα Windows (αρχείο πληροφοριών και έγχρωμη ανάλυση) Για να δείτε το πλήρες Εγχειρίδιο Χρήσης, θα πρέπει να έχετε εγκαταστήσει στον υπολογιστή σας το πρόγραμμα Acrobat Reader 4.0.

- Εγχειρίδιο Χρήσης

Θυμηθείτε να φυλάξετε το αρχικό κουτί και τα υλικά συσκευασίας για να τα χρησιμοποιήσετε σε περίπτωση μεταφοράς ή αποστολής της οθόνης.

Ελληνικά-2

Εγκατάσταση

Για να συνδέσετε την οθόνη MultiSync LCD1525X στον υπολογιστή σας, ακολουθήστε τις παρακάτω οδηγίες:

1. Κλείστε τον διακόπτη λειτουργίας του υπολογιστή σας.

2. Για υπολογιστή PC με ψηφιακή έξοδο DVI: Συνδέστε το καλώδιο σήματος σύνδεσης DVI-D σε DVI-D στον συνδετήρα της κάρτας οθόνης στο σύστημά σας (Σχήμα Α.1). Σφίξτε όλες τις βίδες.

Για υπολογιστή PC με αναλογική είσοδο: Συνδέστε το καλώδιο σύνδεσης DVI-A σε VGA στον συνδετήρα της κάρτας οθόνης στο σύστημά σας (Σχήμα Α.2).

Για να συνδέσετε έναν βοηθητικό υπολογιστή PC με αναλογική είσοδο, συνδέστε το καλώδιο σύνδεσης D-SUB σε D-SUB της οθόνης MultiSync LCD1525X (δεν περιλαμβάνεται) στον συνδετήρα της κάρτας οθόνης στο σύστημά σας.

Για Macintosh: Συνδέστε το καλώδιο προσαρμογής του MultiSync Macintosh στον υπολογιστή (Σχήμα Β.1). Συνδέστε το καλώδιο σήματος 15 ακίδων mini D-SUB στο καλώδιο προσαρμογής του MultiSync Macintosh (Σχήμα Β.1).

ΣΗΜΕΙΩΣΗ: Οι Macintosh G3 και G4 δεν χρειάζονται καλώδιο προσαρμογής για Macintosh.

1. Αφαιρέστε το κάλυμμα του συνδετήρα και το κάλυμμα του καλωδίου. Συνδέστε το καλώδιο σήματος DVI στον συνδετήρα που βρίσκεται στο πίσω μέρος της οθόνης. Τοποθετήστε το καλώδιο σήματος εικόνας DVI κάτω από την ελατηριωτή ασφάλεια Α. Επανατοποθετήστε το κάλυμμα του συνδετήρα και το κάλυμμα του καλωδίου.

2. Για να χρησιμοποιήσετε ένα καλώδιο USB, συνδέστε το βύσμα τύπου Β στην θύρα εξόδου USB που βρίσκεται στο πίσω μέρος της οθόνης και συνδέστε το βύσμα τύπου Α στην θύρα εισόδου που βρίσκεται στον υπολογιστή σας (Σχήμα D.1). Αν χρησιμοποιείτε το καλώδιο από τη συσκευή USB, χρησιμοποιήστε μια από τις θύρες εξόδου που βρίσκεται στα πλάγια της οθόνης (Σχήμα E.1).

ΣΗΜΕΙΩΣΗ: Λανθασμένες συνδέσεις καλωδίων μπορεί να προκαλέσουν κακή λειτουργία, κακή ποιότητα εικόνας/βλάβη των εξαρτημάτων της οθόνης υγρών κρυστάλλων (LCD) και/ή να μειώσουν τη διάρκεια ζωής της συσκευής.

1. Συνδέστε το ένα άκρο του καλωδίου ρεύματος στην οθόνη MultiSync LCD και το άλλο άκρο στην πρίζα (Σχήμα F.1).

2. Ανοίξτε το διακόπτη λειτουργίας της οθόνης (Σχήμα G.1) και του υπολογιστή.

Ελληνικά-3

1. Για να ολοκληρώσετε την εγκατάσταση της οθόνης MultiSync LCD, χρησιμοποιήστε τα ακόλουθα πλήκτρα ελέγχου OSM:

• Αυτόματη Ρύθμιση Αντίθεσης
• Autómatη Ρύθμιση

Συμβουλευτείτε το κεφάλαιο Πλήκτρα Ελέγχου σε αυτό το Εγχειρίδιο Χρήσης για μια πλήρη περιγραφή των πλήκτρων ελέγχου OSM.

ΣΗΜΕΙΩΣΗ: Αν αντιμετωπίσετε οποιοδήποτε πρόβλημα, συμβουλευτείτε το κεφάλαιο Εντοπισμού Βλαβών σε αυτό το Εγχειρίδιο Χρήσης.

Πλήκτρα ελέγχου

INPUT SELECT

Εάν δεν εμφανιστεί το μενού OSM, η είσοδος εικόνας και η είσοδος USB μπορούν να αλλάξουν πατώντας το πλήκτρο PROCEED.

▲: αλλαγή εικόνας μόνο
▼: αλλαγή εικόνας και USB

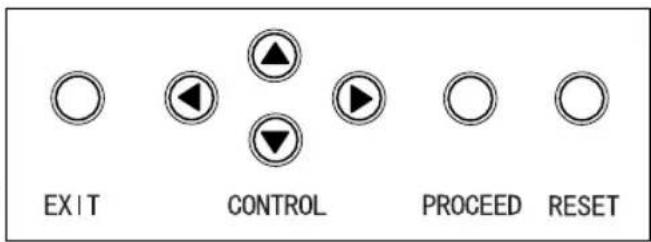

Πλήκτρα ελέγχου OSM

Τα πλήκτρα ελέγχου OSM που βρίσκονται στο μπροστινό μέρος της οθόνης παρέχουν τις ακόλουθες λειτουργίες:

Για πρόσβαση στις λειτουργίες OSM πατήστε κάποιο από τα πλήκτρα ελέγχου (◄, ►, ▲) ήτο πλήκτρο PROCEED.

EXIT CONTROL PROCEED RESET

Ελληνικά-4

	Κύριο Μενού	Υπομενού
EXIT	Εξοδος από τα πλήκτρα ελέγχου OSM.	Εξοδος στο κύριο μενού πλήκτρων ελέγχου OSM.
CONTROL ▲/▼	Μετακινεί την επιλεγμένη περιοχή πάνω/κάτω για την επιλογή ενός πλήκτρου ελέγχου.	Μετακινεί την επιλεγμένη περιοχή πάνω/κάτω για την επιλογή ενός πλήκτρου ελέγχου.
CONTROL ▶▶	Προχωράει στην επιλογή του μενού που έχετε επιλέξει (υποδεικνύεται από την επιλεγμένη περιοχή).	Μετακινεί την μπάρα προς την κατεύθυνση - ή + για αύξηση ή μείωση της σχετικής ρύθμισης.
PROCEED	Δεν εκτελείται καμία λειτουργία.	Ενεργοποιεί τη λειτουργία Αυτόματης Ρύθμισης. Ανοίγει πρόσθετο παράθυρο στον Τρόπο Λειτουργίας Εργαλείων και Πληροφοριών.
RESET	Επαναφέρει την επιλεγμένη λειτουργία ελέγχου στην εργοστασιακή ρύθμιση.	Επαναφέρει το επιλεγμένο πλήκτρο ελέγχου στην εργοστασιακή ρύθμιση.

ΣΗΜΕΙΩΣΗ: Όταν πατήσετε το πλήκτρο RESET, θα εμφανιστεί στην οθόνη ένα παράθυρο προειδοποίησης που σας επιτρέπει να ακυρώσετε τη λειτουργία RESET (επαναφοράς).

Φωτεινότητα και Αντίθεση

Αυτή η λειτουργία ελέγχει τη φωτεινότητα και την αντίθεση της εικόνας.

ΦΩTEINOTHTA

Ρυθμίζει τη συνολική φωτεινότητα της εικόνας και του φόντου της οθόνης.

ΑΝΤΙΘΕΣΗ

Ρυθμίζει τη φωτεινότητα της οθόνης σχετικά με το φόντο.

ΑΥΤΟΜΑΤΗ ΡΥΘΜΙΣΗ (Αναλογική Είσοδος Μόνο)

Ρυθμίζει την εικόνα που εμφανίζεται για μη συμβατικά σήματα εισόδου εικόνας.

AUTO

Αυτόματη Ρύθμιση (Αναλογική Είσοδος Μόνο)

Ρυθμίζει τη Θέση, το Οριζόντιο Μέγεθος και τις Μικρορυθμίσεις.

Ελληνικά-5

Θέση (Αναλογική Είσοδος Μόνο)

Αυτή η λειτουργία ελέγχει τη θέση της εικόνας μέσα στην επιφάνεια απεικόνισης της οθόνης LCD.

ΑΡΙΣΤΕΡΑ/ΔΕΞΙΑ:

Πλήκτρο ελέγχου θέσης για την οριζόντια θέση της εικόνας.

ΚΑΤΩ/ΠΑΝΩ:

Πλήκτρο ελέγχου θέσης για την κάθετη θέση της εικόνας.

ΑΥΤΟΜΑΤΗ ΡΥΘΜΙΣΗ

Ρυθμίζει αυτόματα την οριζόντια και κάθετη θέση της εικόνας μέσα στην επιφάνεια απεικόνισης της οθόνης LCD.

Ρύθμιση Εικόνας (Αναλογική Είσοδος Μόνο)

ΟΡΙΖΟΝΤΙΟ ΜΕΓΕΘΟΣ

Ρυθμίζει το οριζόντιο μέγεθος αυξάνοντάς το ή μειώνοντάς το.

ΜΙΚΡΟΡΥΘΜΙΣΗ

Αυτή η λειτουργία χρησιμοποιείται για ρύθμιση της καθυστέρησης του εσωτερικού ρολογιού ώστε να ρυθμιστεί η εστίαση της εικόνας. Η εργοστασιακή ρύθμιση της ελάχιστης τιμής είναι το “Μηδέν”.

ΑΥΤΟΜΑΤΗ ΡΥΘΜΙΣΗ

Προσαρμόζει αυτόματα τις ρυθμίσεις Οριζόντιου Μεγέθους ή τις Μικρορυθμίσεις.

Σύστημα Ελέγχου Χρωμάτων

Προεπιλεγμένη ρύθμιση 1, 2, 3, 4, 5

Με τις προεπιλεγμένες ρυθμίσεις του χρώματος από το 1 μέχρι το 5 επιλέγετε την επιθυμητή ρύθμιση χρώματος. Κάθε εργοστασιακή ρύθμιση χρώματος δηλώνεται σε βαθμούς Kelvin. Εάν αλλάξετε κάποια ρύθμιση, η ονομασία της ρύθμισης θα αλλάξει από βαθμούς Kelvin σε Custom.

Ενταση Χρώματος ΚΟΚΚΙΝΟΥ, ΠΡΑΣΙΝΟΥ, ΜΠΛΕ

Αυτή η λειτουργία ελέγχει ανεξάρτητα την αντίθεση της εικόνας σε κόκκινο/πράσινο/μπλε. Η αλλαγή στο χρώμα θα εμφανιστεί στην οθόνη και η κατεύθυνση (αὐξηση ή μείωση) θα φανεί στην κλίμακα ελέγχου έντασης του χρώματος από 0% μὲχρι 100%.

Η εργοστασιακή ρύθμιση είναι στο 2, και η τιμή ρύθμισης του κόκκινου, πράσινου, μπλε είναι στο 100%.

Ελληνικά-6

Εργαλεία

ΓΛΩΣΣΑ

Τα μενού ελέγχου OSM υπάρχουν σε επτά γλώσσες.

ΘΕΣΗ OSM

Μπορείτε να επιλέξετε την περιοχή της οθόνης στην οποία θέλετε να εμφανίζεται η εικόνα ελέγχου του Διαχειριστή Οθόνης OSM. Επιλέγοντας τη Θέση OSM, έχετε τη δυνατότητα να ρυθμίσετε χειροκίνητα τη θέση του μενού ελέγχου OSM αριστερά, δεξιά, πάνω ή κάτω.

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΟΣΜ:

Το μενού ελέγχου του OSM θα παραμείνει ανοικτό για όσο χρονικό διάστημα το χρησιμοποιείτε. Στο υπομενού απενεργοποίησης του OSM, μπορείτε να επιλέξετε το χρονικό διάστημα αναμονής της οθόνης, ύστερα από το τελευταίο πάτημα κάποιου πλήκτρου, για να κλείσει το μενού ελέγχου του OSM. Οι προεπιλεγμένες τιμές είναι: 10, 20, 30, 60 και 120 δευτερόλεπτα.

ΚΛΕΙΔΩΜΑ ΤΟΥ ΟΣΜ:

Αυτό το πλήκτρο ελέγχου απαγορεύει την πρόσβαση σε όλες τις λειτουργίες ελέγχου OSM. Όταν επιχειρήσετε να ενεργοποιήσετε τα πλήκτρα ελέγχου του OSM ενώ αυτό είναι κλειδωμένο, εμφανίζεται μία οθόνη που σας ενημερώνει ότι τα πλήκτρα ελέγχου OSM έχουν κλειδωθεί. Για να ενεργοποιήσετε τη λειτουργία κλειδώματος του OSM, πατήστε και κρατήστε πατημένα ταυτόχρονα τα πλήκτρα PROCEED και ▲Για να απενεργοποιήσετε τη λειτουργία κλειδώματος του OSM, πατήστε και κρατήστε ταυτόχρονα πατημένα τα πλήκτρα PROCEED και ▲.

ANIXNEYΣH ΣΗΜΑΤΟΣ ΕΙΚΟΝΑΣ

Επιλέγει τη μέθοδο ανίχνευσης σήματος εικόνας όταν είναι συνδεδεμένοι δύο υπολογιστές.

KAMIA

Η οθόνη δεν θα αλλάξει ποτέ θύρες αυτόματα, παρά μόνο όταν επέμβει ο χρήστης.

Ελληνικά-7

ANIXNEYΣH ΠΡΩΤΟΥ ΣΗΜΑΤΟΣ

Η είσοδος εικόνας πρέπει να αλλάξει στον τρόπο λειτουργίας “FIRST DETECT” (ANIXNEYΣΗ ΠΡΩΤΟΥ ΣΗΜΑΤΟΣ). Όταν δεν υπάρχει τρέχον σήμα εισόδου εικόνας, η οθόνη αναζητά ένα σήμα εικόνας από την άλλη θύρα εισόδου εικόνας. Εάν υπάρχει σήμα εικόνας στην άλλη θύρα, τότε η οθόνη αλλάζει αυτόματα από τη θύρα εισόδου της πηγής της εικόνας στην νέα πηγή της εικόνας που βρέθηκε. Η οθόνη δεν θα αναζητήσει άλλα σήματα εικόνας όσο υπάρχει η τρέχουσα πηγή εικόνας.

ANIXNEYZH TELEYTAIOY ZHMATOΣ

Η είσοδος εικόνας πρέπει να αλλάξει στον τρόπο λειτουργίας “LAST DETECT” (ANIXNEYΣΗ ΤΕΛΕΥΤΑΙΟΥ ΣΗΜΑΤΟΣ). Όταν η οθόνη εμφανίζει ένα σήμα από την τρέχουσα πηγή και μία νέα βοηθητική πηγή συνδεθεί στην οθόνη, τότε η οθόνη θα αλλάξει αυτόματα στη νέα πηγή εικόνας. Όταν δεν υπάρχει τρέχον σήμα εισόδου εικόνας, τότε η οθόνη αναζητά σήμα εικόνας από την άλλη θύρα εισόδου εικόνας. Εάν υπάρχει σήμα εικόνας στην άλλη θύρα, τότε η οθόνη αλλάζει αυτόματα από τη θύρα εισόδου της πηγής εικόνας στη νέα πηγή εικόνας που βρέθηκε.

ΕΠΙΛΟΓΗ DVI

Αυτή η λειτουργία επιλέγει τον τρόπο λειτουργίας εισόδου DVI. Όταν αλλάξει η επιλογή DVI, πρέπει να επανεκκινήσετε τον υπολογιστή σας.

ΨΗΦΙΑΚΗ

Είναι διαθέσιμη η ψηφιακή είσοδος DVI.

ΑΝΑΛΟΓΙΚΗ

Είναι διαθέσιμη η αναλογική είσοδος DVI.

ΕΡΓΟΣΤΑΣΙΑΚΗ ΡΥΘΜΙΣΗ:

Επιλέγοντας την Εργοστασιακή Ρύθμιση (Factory Preset), μπορείτε να επαναφέρετε όλες τις ρυθμίσεις ελέγχου του Διαχειριστή Οθόνης OSM, στις εργοστασιακές ρυθμίσεις. Για να ενεργοποιηθεί το πλήκτρο RESET πρέπει να κρατηθεί πατημένο για μερικά δευτερόλεπτα. Μπορείτε να επαναφέρετε επιμέρους ρυθμίσεις επιλέγοντας τη λειτουργία ελέγχου που θέλετε να επαναφέρετε και πιέζοντας το πλήκτρο RESET.

ΓΝΩΣΤΟΠΟΙΗΣΗ ΑΝΑΛΥΣΗΣ

Η βέλτιστη ανάλυση είναι 1024 x 768. Αν έχετε κάνει την επιλογή ΟΝ, ύστερα από 30 λεπτά θα εμφανιστεί στην οθόνη ένα μήνυμα το οποίο θα σας γνωστοποιεί ότι η ανάλυση δεν είναι 1024 x 768.

Ελληνικά-8

i Πληροφορίες

ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΟΘΟΝΗΣ

Παρέχει πληροφορίες για την τρέχουσα ανάλυση της οθόνης καθώς και τεχνικά στοιχεία στα οποία περιλαμβάνονται ο χρηςιμοποιούμενος προκαθοριςμένος χρονιςμός, καθώς και η οριζόντια και κατακόρυφη ζυχνότητα.

ΠΛΗΡΟΦΟΡΙΕΣ ΟΘΟΝΗΣ

Δηλώνει το μοντέλο και τους αριθμούς ζειράς της οθόνης çας.

Προειδοποίηση OSM

Δεν υπάρχει σήμα: Αυτή η λειτουργία δίνει μια προειδοποίηςη όταν δεν υπάρχει καθόλου ζήμα. Όταν θέξετε τον υπολογιστή ζε λειτουργία ή όταν υπάρξει αλλαγή στην είσοδο ζήματος ή η εικόνα είναι ανενεργή, θα εμφανιστεί το παράθυρο No Signal (Δεν υπάρχει ζήμα). Το πλήκτρο PROCEED ανοίγει τον ΕΛΕΓΧΟ ΕΠΙΛΟΓΗΣ DVI (DVI SELECTION CONTROL), όπως υποδεικνύεται στο κεφάλαιο για την επιλογή DVI.

Γνωστοποίηση Ανάλυσης Αυτή η λειτουργία προειδοποιεί για χρήση με βελτιστοποιημένη ανάλυση. Όταν θέςετε τον υπολογιστή ζε λειτουργία ή όταν υπάρξει αλλαγή στην είςοδο σήματος ή το σήμα εικόνας δεν έχει την κατάλληλη ανάλυση, θα εμφανιστεί το παράθυρο Resolution Notifier (Γνωστοποίηση Ανάλυσης). Αυτή η λειτουργία μπορεί να απενεργοποιηθεί από το μενού TOOL (ΕΡΓΑΛΕΙΩΝ).

Εκτός Περιοχής: Αυτή η λειτουργία προτείνει τις βέλτιστες τιμές ανάλυσης και ρυθμού ανανέωςης. Όταν θέξετε τον υπολογιστή ζε λειτουργία ή όταν υπάρξει αλλαγή στην είςοδο σήματος ή το σήμα εικόνας δεν είναι έχει το σωστό χρονιςμό, θα εμφανιστεί το μενού Out Of Range (Εκτός Περιοχής). Το πλήκτρο PROCEED ανοίγει τον ΕΛΕΓΧΟ ΕΠΙΛΟΓΗΣ DVI, όπως υποδεικνύεται στο κεφάλαιο για την επιλογή DVI.

Ελεγχος Καλωδίων: Αυτή η λειτουργία çας ζυμβουλεύει να ελέγξετε όλες τις Εισόδους Εικόνας στην οθόνη και τον υπολογιστή για να βεβαιωθείτε ότι είναι ζωστά ζυνδεδεμένες.

Προτεινόμενη Χρήση

Προφυλάξεις Ασφαλείας και Συντήρηση

Για τη βέλτιστη απόδοση της συσκευής, σας παρακαλούμε να προσέξετε τα ακόλουθα κατά την εγκατάσταση και τη χρήση της έγχρωμης οθόνης MultiSync LCD:

- MHN ANOIGETE THN OΘONH. Δεν υπάρχουν εξαρτήματα στο εσωτερικό της οθόνης τα οποία μπορεί να επισκευάσει ο χρήστης. Αν ανοίξετε ή αφαιρέσετε τα καλύμματα μπορεί να πάθετε ηλεκτροπληξία ή να εκτεθείτε σε άλλους κινδύνους. Για κάθε επισκευή απευθυνθείτε στο εξουσιοδοτημένο προσωπικό του σέρβις.

- Αφήστε αρκετό χώρο γύρω από την οθόνη για επαρκή αερισμό και ψύξη. Μην καλύπτετε τα ανοίγματα αερισμού και μην τοποθετείτε την οθόνη κοντά σε σώματα καλοριφέρ ή άλλες πηγές θερμότητας. Μην τοποθετείτε κανένα αντικείμενο στο πάνω μέρος της οθόνης.

- Μην χύνετε υγρά μέσα στο περίβλημα και μην χρησιμοποιείτε την οθόνη κοντά σε νερό.

- Μην εισάγετε οποιοδήποτε αντικείμενο μέσα στις σχισμές του περιβλήματος, επειδή μπορεί να έρθει σε επαφή με σημεία υψηλής και επικίνδυνης τάσης, και να προκληθούν ζημιές ή ατυχήματα, όπως ηλεκτροπληξία, πυρκαγιά ή βλάβη του εξοπλισμού.

- Μην τοποθετείτε βαριά αντικείμενα πάνω στο καλώδιο ρεύματος. Αν καταστραφεί το καλώδιο, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

- Μην τοποθετείτε την οθόνη πάνω σε κεκλιμένη ή ασταθή βάση ή τραπέζι, επειδή μπορεί να πέσει και να προκληθούν σοβαρές βλάβες στην οθόνη.

- Ο συνδετήρας του καλωδίου τροφοδοσίας αποτελεί το κύριο μέσο αποσύνδεσης του συστήματος από το ρεύμα. Η οθόνη πρέπει να εγκατασταθεί κοντά σε πρίζα παροχής ρεύματος ώστε να είναι εύκολη η πρόσβαση.

- Οταν χρησιμοποιείτε την οθόνη MultiSync LCD με τάση τροφοδοσίας εναλλασσομένου ρεύματος 100-240V, να χρησιμοποιείτε καλώδιο ρεύματος κατάλληλο για την τάση παροχής της πρίζας ηλεκτρικού ρεύματος. Το καλώδιο ρεύματος που χρησιμοποιείτε πρέπει να είναι εγκεκριμένο και να πληροί τις προδιαγραφές ασφαλείας της χώρας σας.

- Μεταχειρίζεστε με προσοχή την οθόνη κατά τις μεταφορές. Φυλάξτε τα υλικά της συσκευασίας για τις μεταφορές.

• Το εσωτερικό της λυχνίας φθορισμού που βρίσκεται μέσα στην οθόνη LCD περιέχει υδράργυρο. Παρακαλούμε να ακολουθείτε τους τοπικούς κανονισμούς σχετικά με τη σωστή απόρριψη αυτής της λυχνίας.

- Μη λυγίζετε το καλώδιο ρεύματος.

- Μη χρησιμοποιείτε την οθόνη σε περιοχές με υψηλή θερμοκρασία, υγρασία, σκόνη και σε περιοχές που περιέχουν λάδια ή γράσα.

Ελληνικά-10

• Μην καλύπτετε τα ανοίγματα εξαερισμού της οθόνης.
• Αν σπάσει η οθόνη, αποφύγετε την επαφή με τους υγρούς κρυστάλλους.
• Αν σπάσει το κρύσταλλο. Μεταχειριστείτε με προσοχή.

Αν συμβεί κάποιο από τα παρακάτω, αποσυνδέστε αμέσως την οθόνη από την πρίζα και ζητήστε βοήθεια από το έμπειρο προσωπικό του σέρβις:

• Αν καταστραφούν το καλώδιο ρεύματος ή το φις.
• Αν χυθούν υγρά ή πέσουν αντικείμενα μέσα στην οθόνη.
  • Αν η οθόνη εκτεθεί στη βροχή ή πέσει πάνω της νερό.
• Αν η οθόνη πέσει κάτω ή το περίβλημά της υποστεί ζημιά.

Η ΣΩΣΤΗ ΘΕΣΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΗΣ ΟΘΟΝΗΣ ΜΠΟΡΕΙ ΝΑ ΜΕΙΩΣΕΙ ΤΗΝ ΚΟΠΩΣΗ ΤΩΝ ΜΑΤΙΩΝ, ΤΩΝ ΩΜΩΝ ΚΑΙ ΤΟΥ ΑΥΧΕΝΑ. ΚΑΤΑ ΤΗΝ ΕΠΙΛΟΓΗ ΘΕΣΗΣ ΤΗΣ ΟΘΟΝΗΣ ΕΛΕΓΞΕΤΕ ΤΑ ΕΞΗΣ:

• Για τη βέλτιστη απόδοση της συσκευής αφήστε την να προθερμανθεί για 20 λεπτά.
• Ρυθμίστε το ύψος της οθόνης έτσι ώστε η κορυφή της να βρίσκεται στο ίδιο ύψος ή λίγο χαμηλότερα από το ύψος των ματιών. Το ύψος της οθόνης να είναι τέτοιο ώστε όταν κοιτάζετε το κέντρο της, να βλέπετε με κλίση προς τα κάτω.
• Τοποθετήστε την οθόνη σε απόσταση από τα μάτια σας μεταξύ 40 και 70 εκατοστά. Η ιδανική απόσταση για την οθόνη MultiSync LCD1525X είναι 53 εκατοστά.
• Περιοδικά, να ξεκουράζετε τα μάτια σας εστιάζοντας σε κάποιο αντικείμενο που βρίσκεται τουλάχιστον 6 μέτρα μακριά. Ανοιγοκλείνετε τα μάτια σας συχνά.
• Τοποθετήστε την οθόνη υπό γωνία 90° ως προς το παράθυρο ή άλλες πηγές φωτισμού για να ελαχιστοποιήσετε το θάμπωμα και τις αντανακλάσεις. Ρυθμίστε την κλίση της οθόνης έτσι ώστε να μην αντανακλάται πάνω της ο φωτισμός από την οροφή.
• Αν το φως που αντανακλάται στην οθόνη σας δυσχεραίνει την όραση, χρησιμοποιήστε ένα φίλτρο κατά του θαμπώματος.
• Καθαρίστε την επιφάνεια της οθόνης LCD με ένα μαλακό ύφασμα χωρίς χνούδια. Αποφύγετε τη χρήση διαλυτικών και καθαριστικών για τζάμια!
• Ρυθμίστε τα πλήκτρα ελέγχου της φωτεινότητας και της αντίθεσης της οθόνης για να βελτιώσετε την αναγνωσιμότητά της.
• Χρησιμοποιήστε εξάρτημα συγκράτησης των εγγράφων, τοποθετώντας το δίπλα στην οθόνη.
• Όταν πληκτρολογείτε, τοποθετήστε αυτό που κοιτάζετε πολύ συχνά κατευθείαν μπροστά σας ώστε να ελαχιστοποιήσετε τις στροφές της κεφαλής.
• Αποφεύγετε να εμφανίζετε στην οθόνη κάποιο αμετάβλητο μοτίβο για μεγάλες χρονικές περιόδους για να αποφύγετε το φαινόμενο της παραμονής της εικόνας (μετείκασμα).
• Εξετάζετε τακτικά τα μάτια σας στον οφθαλμίατρο.

Ελληνικά-11

Οδηγίες Ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ ΉΗ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒΡΟΧΗ ΉΗ ΥΓΡΑΣΙΑ. ΕΠΙΣΗΣ, ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΠΟΛΩΜΕΝΟ ΦΙΣ ΑΥΤΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΜΕ ΥΠΟΔΟΧΗ ΚΑΛΩΔΙΟΥ ΕΠΕΚΤΑΣΗΣ βΗ ΑΛΛΕΣ ΕΞΟΔΟΥΣ ΕΑΝ ΟΙ ΑΚΡΟΔΕΚΤΕΣ ΤΟΥ ΦΙΣ ΔΕΝ ΜΠΟΡΟΥΝ ΝΑ ΕΙΣΑΧΘΟΥΝ ΠΛΗΡΩΣ. ΑΠΟΦΥΓΕΤΕ ΝΑ ΑΝΟΙΓΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΚΑΘΩΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΥΠΑΡΧΟΥΝ ΕΞΑΡΤΗΜΑΤΑ ΜΕ ΥΨΗΛΗ ΤΑΣΗ. ΓΙΑ ΤΟ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΤΟΥ ΣΕΡΒΙΣ.

ΠΡΟΣΟΧΗ

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ • ΜΗΝ ΑΝΟΙΓΕΤΕ

ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ ΤΟ ΚΑΛΩΔΙΟ ΡΕΥΜΑΤΟΣ ΔΕΝ ΕΙΝΑΙ ΤΟΠΟΘΕΤΗΜΕΝΟ ΣΤΗΝ ΠΡΙΖΑ. ΓΙΑ ΝΑ ΑΠΟΣΥΝΔΕΣΕΤΕ ΠΛΗΡΩΣ ΤΗ ΣΥΣΚΕΥΗ ΑΠΟ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ, ΑΠΟΣΥΝΔΕΣΤΕ ΤΟ ΚΑΛΩΔΙΟ ΡΕΥΜΑΤΟΣ ΑΠΟ ΤΗΝ ΠΡΙΖΑ. ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΟ ΚΑΛΥΜΜΑ (ΜΠΡΟΣΤΙΝΟ Ή ΠΙΣΩ). ΔΕΝ ΥΠΑΡΧΟΥΝ ΕΞΑΡΤΗΜΑΤΑ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΤΑ ΟΠΟΙΑ ΜΠΟΡΕΙ ΝΑ ΕΠΙΣΚΕΥΑΣΕΙ Ο ΧΡΗΣΤΗΣ. ΓΙΑ ΤΟ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΤΟΥ ΣΕΡΒΙΣ.

Αυτό το σύμβολο προειδοποιεί το χρήστη ότι στο εςωτερικό της ζυςκευής υπάρχουν εξαρτήματα χωρίς μόνωςη με αρκετά υψηλή τάςη ώστε να προκληθεί ηλεκτροπληξία. Συνεπώς, είναι επικίνδυνο να αγγίζετε τα εξαρτήματα στο εςωτερικό της ζυςκευής.

Αυτό το ζύμβολο προειδοποιεί το χρήστη ότι περιλαμβάνονται ζημαντικές οδηγίες σχετικά με τη λειτουργία και τη συντήρηση αυτής της συςκευής. Συνεπώς, πρέπει να τις διαβάζετε προξεκτικά ώστε να αποφύγετε τυχόν προβλήματα.

Ο όρος ENERGY STAR είναι σήμα κατατεθέν για τις ΗΠΑ.

Ως Εταίρος ENERGY STAR ^® , η NEC-Mitsubishi Electronics Display of America, Inc. έχει αποφασίζει ότι αυτό το προϊόν πληροϊ τις γενικές οδηγίες της Energy Star για ενεργειακή απόδοςη. Το έμβλημα ENERGY STAR δεν αντιπροσωπεύει την υποστήριξη οποιουδήποτε προϊόντος ή υπηρεσίας από την EPA.

Οι όροι IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A και XGA είναι σήματα κατατεθέντα της International Business Machines Corporation.

Οι όροι Apple και Macintosh είναι ζήματα κατατεθέντα της Apple Computer Inc.

Οι όροι Microsoft και Windows είναι ζήματα κατατεθέντα της Microsoft Corporation.

Ο όρος NEC είναι ζήμα κατατεθέν της NEC Corporation.

Όλες οι άλλες φίρμες ή κατατεθέντα σήματα είναι ιδιοκτησία των αντίζτοιχων ιδιοκτητών.
