Type de produit	Moniteur LCD couleur
Marque	NEC
Modele	MultiSync LCD1525XBK
Taille de l'ecran (diagonale)	15 pouces (38,1 cm)
Resolution optimale	1024 x 768
Entrees video	DVI-D (numerique), DVI-A (analogique via adaptateur), D-Sub 15 broches
Connecteurs	1 port DVI, 1 port D-Sub, 1 port USB montant, 2 ports USB descendants
Alimentation	100 - 240 V AC, 50/60 Hz
Consommation electrique (typique)	23 W
Poids (avec pied)	4,0 kg
Dimensions (L x H x P, avec pied)	381 x 383 x 178 mm
Fonctions principales	OSM (menu a l'ecran), reglage automatique, controle des couleurs, verrouillage OSM, detection video, hub USB
Contenu de l'emballage	Moniteur, cordon d'alimentation, cable DVI-A vers VGA, cable DVI-D vers DVI-D, cable USB, CD-ROM (manuel PDF, pilotes .inf, profil couleurs), manuel utilisateur
Entretien et nettoyage	Utiliser un chiffon non pelucheux et non abrasif. Ne pas utiliser de solution de nettoyage ni de nettoyant pour vitres.
Precautions de securite	Ne pas ouvrir le boitier (haute tension). Ne pas exposer a l'eau. Debrancher en cas d'orage ou de non-utilisation prolongee. Ne pas obstruer les ouvertures de ventilation.
Informations generales	Certifie ENERGY STAR. Conforme aux directives 73/23/EEC et 89/336/EEC (EN 60950, EN 55022, EN 61000, EN 55024).

FOIRE AUX QUESTIONS - MultiSync LCD1525XBK NEC

Comment connecter le moniteur a un ordinateur Macintosh ?

Pour les Macintosh G3 et G4, branchez directement le mini-cable signal D-SUB a 15 broches. Pour les autres modeles, utilisez l'adaptateur de cable Macintosh fourni. Branchez l'adaptateur a l'ordinateur, puis le cable D-SUB a l'adaptateur.

Comment regler la resolution optimale ?

La resolution optimale est de 1024 x 768. Utilisez les parametres d'affichage de votre systeme d'exploitation pour definir cette resolution. Si un message de notification apparait, vous pouvez le desactiver dans le menu Outils OSM.

Que faire si l'ecran affiche 'Pas de signal' ?

Verifiez que le cable video est correctement branche a la fois sur le moniteur et sur l'ordinateur. Appuyez sur le bouton PROCEED pour ouvrir la commande de selection d'entree DVI et choisir la bonne source. Si le probleme persiste, verifiez que l'ordinateur est allume et que la carte graphique envoie un signal.

Comment utiliser le hub USB du moniteur ?

Connectez le cable USB (type B) au port montant a l'arriere du moniteur et a un port USB de votre ordinateur. Les ports descendants situes sur le cote du moniteur peuvent alors etre utilises pour brancher des peripheriques USB.

Comment nettoyer l'ecran LCD ?

Utilisez un chiffon doux, non pelucheux et non abrasif. N'utilisez jamais de solution de nettoyage, de nettoyant pour vitres ou de produits chimiques. Essuyez doucement sans appuyer sur l'ecran.

Que signifie le message 'Hors limites' ?

Ce message apparait lorsque la resolution ou le taux de rafraichissement n'est pas compatible avec le moniteur. La resolution optimale est 1024 x 768. Reglez les parametres d'affichage de votre ordinateur dans les limites supportees par le moniteur (frequences horizontale et verticale).

Comment reinitialiser les reglages d'usine ?

Dans le menu OSM, accedez au sous-menu Outils et selectionnez 'Prereglage usine'. Maintenez le bouton RESET enfonce plusieurs secondes. Vous pouvez aussi reinitialiser un reglage individuel en le surlignant et en appuyant sur RESET.

Puis-je basculer automatiquement entre deux ordinateurs connectes ?

Oui, via la fonction Detection video dans le menu OSM. Choisissez 'Premier detecte' pour basculer automatiquement sur la source active, ou 'Dernier detecte' pour basculer sur la derniere source detectee. Le mode 'Aucune' necessite une commutation manuelle.

Comment verrouiller les commandes OSM ?

Pour verrouiller, appuyez simultanement sur les boutons PROCEED et ▲ et maintenez-les enfonces. Pour deverrouiller, refaites la meme operation. Un ecran indiquera que les commandes sont verrouillees.

Quels sont les prereglages de couleurs disponibles ?

Cinq prereglages (1 a 5) sont disponibles, chacun defini en usine a une temperature de couleur specifique (Degres Kelvin). Si vous modifiez un prereglage, son nom devient 'Personnel'. Vous pouvez aussi regler individuellement les gains de rouge, vert et bleu de 0 a 100%.

MODE D'EMPLOI MultiSync LCD1525XBK NEC

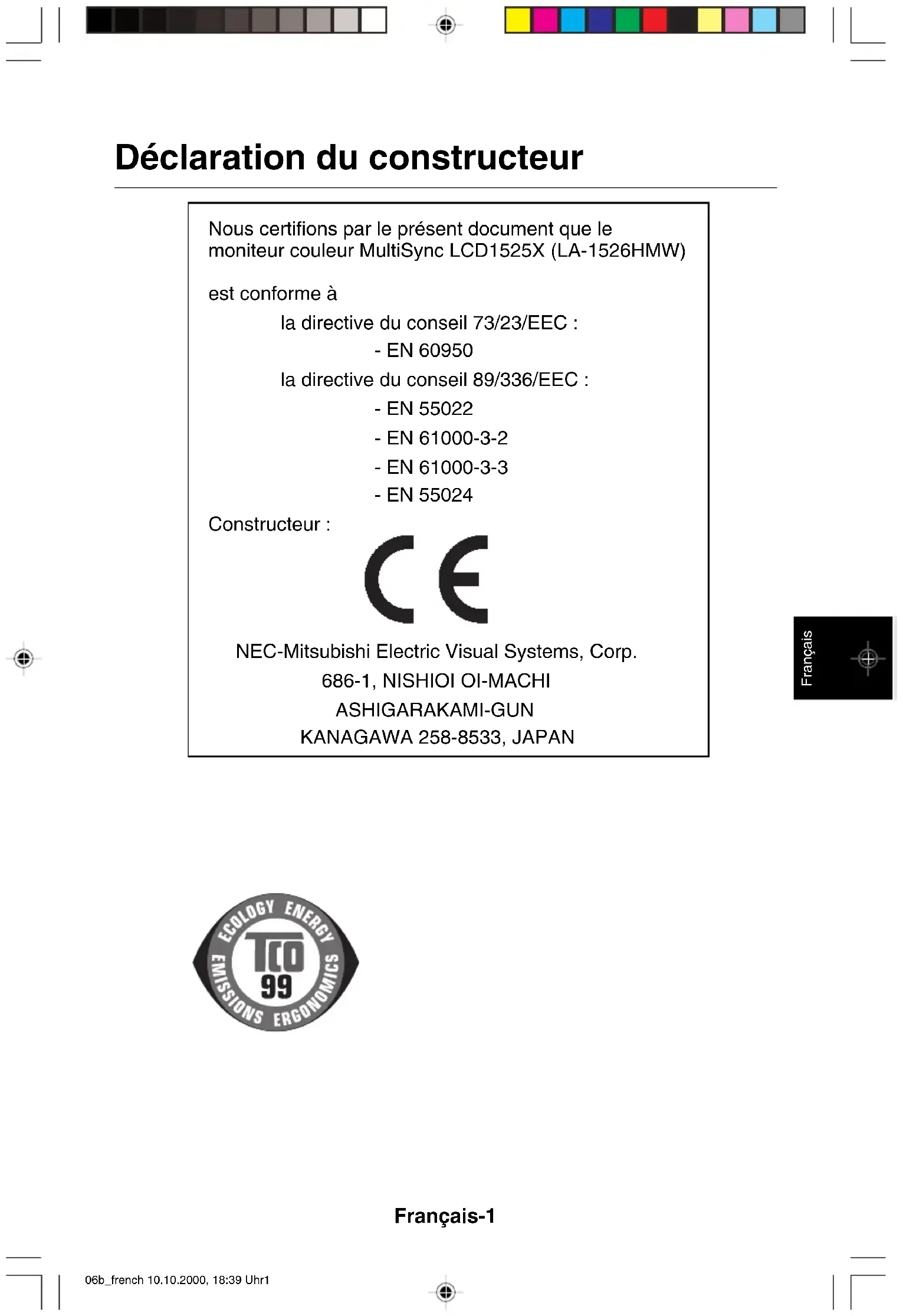

Déclaration du constructeur

Nous certifions par le présent document que le moniteur couleur MultiSync LCD1525X (LA-1526HMW)

est conforme à

la directive du conseil 73/23/EEC :

- EN 60950

la directive du conseil 89/336/EEC :

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

Constructeur :

NEC-Mitsubishi Electric Visual Systems, Corp.

686-1, NISHIOI OI-MACHI

ASHIGARAKAMI-GUN

L'emballage de votre nouveau moniteur MultiSync LCD NEC-Mitsubishi doit contenir les éléments suivants :

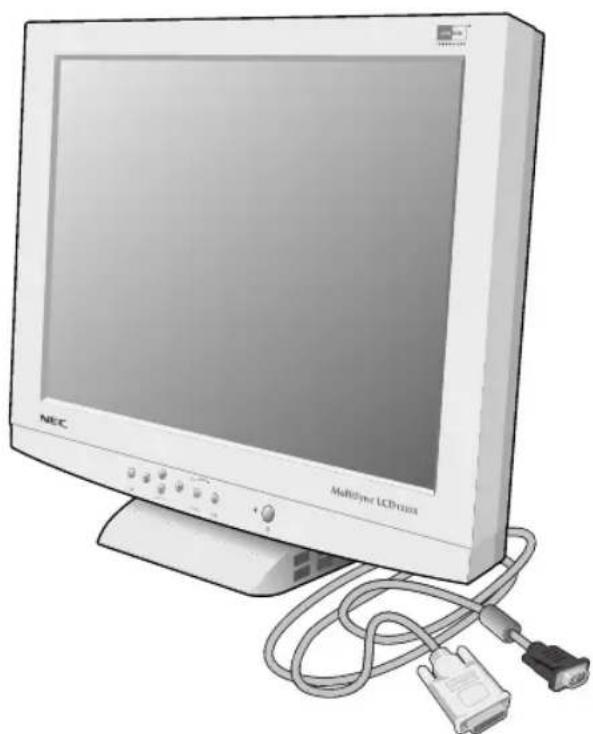

Moniteur NEC MultiSync LCD1525X avec câble DVI-A vers VGA.

• NEC MultiSync LCD1525X.
• Cordon d'alimentation
• Câble DVI-A vers VGA.
• Câble signal vidéo DVI-D vers DVI-D.
• Câble USB.
• CD-ROM comprenant le manuel de l'utilisateur complet au format PDF et les fichiers Windows associés (fichier. inf et profil de couleurs). Acrobat Reader 4.0 doit avoir été installé sur votre PC pour pouvoir visualiser l'ensemble du manuel de l'utilisateur.
• Manuel de l'utilisateur

N'oubliez pas de conserver l'emballage d'origine pour transporter ou expédier le moniteur.

Installation

Pour connecter le moniteur MultiSync LCD1525X à votre système, suivez ces instructions :

1. Eteignez votre ordinateur.
2. Pour un PC avec une sortie numérique DVI : Branchez le câble DVI-D vers DVI-D au connecteur de la carte vidéo de votre ordinateur (Figure A.1). Serrez toutes les vis.

Pour un PC avec une sortie analogique : Branchez le câble DVI-A vers VGA au connecteur de la carte vidéo de votre ordinateur (Figure A.2).

Pour connecter un deuxième PC avec sortie analogique, connectez le câble D-SUB vers D-SUB du MultiSync LCD1525X (non fourni) au connecteur de la carte vidéo de votre ordinateur.

Macintosh : Branchez l'adaptateur de câble pour Macintosh du MultiSync à l'ordinateur (Figure B.1). Branchez le mini-câble signal D-SUB à 15 broches à l'adaptateur de câble MultiSync pour Macintosh (Figure B.1).

REMARQUE : Les Macintosh G3 et G4 n'ont pas besoin d'un adaptateur de câble pour Macintosh.

1. Déposez les caches de connecteur et de câble. Connectez le câble signal DVI au connecteur à l'arrière du moniteur. Placez le câble de signal vidéo DVI sous le clip A. Reposez les caches de connecteur et de câble.
2. Pour utiliser un câble USB, connectez la prise de type B au port montant USB à l'arrière du moniteur et la prise de type A au port descendant sur l'ordinateur (Figure D.1). Si vous utilisez le cordon de l'appareil USB, utilisez l'un des ports descendants sur le côté du moniteur (Figure E.1).

REMARQUE : Une mauvaise connexion des câbles risque de provoquer une panne, d'endommager des composants, de nuire à la qualité d'affichage du module LCD ou encore de réduire la durée de vie du module.

1. Connectez une extrémité du câble d'alimentation au moniteur MultiSync Série LCD et l'autre à la prise d'alimentation (Figure F,1).
2. Allumez le moniteur (Figure G.1) et l'ordinateur.

1. Pour terminer l'installation du moniteur MultiSync LCD, utilisez les commandes OSM suivantes :

• Contraste automatique • Réglage automatique

Reportez-vous à la section Commandes de ce manuel de l'utilisateur pour une description complète de ces commandes OSM.

REMARQUE : Si vous rencontrez des problèmes, veuillez vous référer à la section Dépannage de ce manuel de l'utilisateur.

Selection d'entree

Si aucun menu OSM ne s'affiche, l'entrée vidéo et le flux montant USB peuvent être changés en pressant le bouton PROCEED.

▲ : changement de la vidéo uniquement ▼ : changement de la vidéo et de l'USB

Commandes OSM

Les commandes OSM à l'avant du moniteur offrent les fonctions suivantes :

Pour accéder à OSM, appuyez sur l'un des boutons de

	Menu principal	Sous-menu
EXIT	Quitte les commandes OSM.	Revient au menu principal des commandes OSM.
CONTROL ▲/▼	Déplace la zone en surbrillance vers le haut ou vers le bas pour choisir une commande.	Déplace la zone en surbrillance vers le haut ou vers le bas pour choisir une commande.
CONTROL ◀▶	Exécute le choix de menu sélectionné (indiqué par la zone en surbrillance).	Déplace la barre dans la direction + ou - pour augmenter ou diminuer le réglage.
PROCEED	Pas de fonction.	Active la fonction de réglage automatique. En modes Outils et Informations, ouvre une fenêtre supplémentaire.
RESET	Réinitialise la commande en surbrillance au réglage d’usine.	Réinitialise la commande en surbrillance au réglage d’usine.

REMARQUE : Quand on appuie sur RESET, une fenêtre d'avertissement apparaît pour permettre d'abandonner la fonction de réinitialisation.

Luminosité et contraste

Cette fonction contrôle la luminosité et le contraste de la vidéo.

Luminosite

Règle la luminosité globale de l'image et du fond.

Contraste

Règle la luminosité de l'image en fonction du fond.

REGLAGE AUTOMATIQUE (Entrée analogique seulement)

Règle l'image affichée pour des entrées vidéo non standard.

AUTO Réglage automatique (entrée analogique seulement)

Règle la position, la largeur et la finesse.

Position (entrée analogique seulement)

Contrôle la position horizontale de l'image dans la zone d'affichage du LCD.

Contrôle de la position horizontale de l'image.

Contrôle de la position verticale de l'image.

Reglage automatique

Règle automatiquement la position horizontale et la position verticale de l'image dans la zone d'affichage du LCD.

Réglage de l'image (entrée analogique seulement)

Règle la largeur en augmentant ou diminuant ce paramètre.

Cette fonction est utilisée pour régler le retard de l'horloge interne et ajuster ainsi la netteté de l'image. Le réglage d'usine est "Zéro" comme valeur minimum.

Reglage automatique

Règle automatiquement la largeur et la finesse.

Préréglages 1, 2, 3, 4, 5

Cinq préréglages de couleurs pour les choix de configuration.

Chaque réglage de couleurs est défini en usine au degré Kelvin spécifié. Si un réglage est ajusté, son nom changera de Kelvin en Personnel.

Gain de couleur ROUGE, VERT, BLEU

Cette fonction contrôle indépendamment le contraste vidéo R/V/B. Le changement de couleur apparaît à l'écran et le sens (augmentation ou diminution) montre que la plage de contrôle du gain de couleur est comprise entre 0% et 100%.

Le réglage d'usine est le préréglage 2, les réglages R/V/B sont à 100%.

Outils

Les menus des commandes OSM sont disponibles en sept langues.

Position OSM

Vous pouvez choisir l'emplacement de la fenêtre de commandes OSM à l'écran. En choisissant Position OSM, vous pouvez régler manuellement la position du menu de commandes OSM : gauche, droit, haut ou bas.

Extinction OSM

Le menu des commandes OSM restera à l'écran aussi longtemps qu'il sera utilisé. Dans le sous-menu Extinction OSM, vous pouvez choisir la durée d'attente du moniteur entre la dernière pression de touche et l'extinction du menu des commandes OSM. Les choix possibles sont : 10, 20, 30, 60 et 120 secondes.

Verrouillage OSM

Cette commande bloque totalement l'accès à toutes les fonctions de commande OSM. Si l'on essaye d'activer des commandes OSM en mode VERROUILLE, un écran apparaît indiquant que les commandes OSM sont verrouillées. Pour activer la fonction de verrouillage OSM, appuyez simultanément sur les boutons PROCEED et ▲ et maintenez-les enfoncés. Pour désactiver le mode de verrouillage OSM, appuyez à nouveau simultanément sur les boutons PROCEED et ▲ et maintenez-les enfoncés.

Sélectionne la méthode de détection vidéo quand deux ordinateurs sont connectés.

Le moniteur ne commutera jamais automatiquement les ports, seul l'utilisateur peut s'en charger.

Premier detecte

L'entrée vidéo doit être commutée en mode "PREMIER DETECTE". S'il n'existe pas de signal d'entrée vidéo, le moniteur recherche un signal vidéo sur l'autre port d'entrée vidéo. Si un signal vidéo est présent sur l'autre port, le moniteur bascule automatiquement le port d'entrée vidéo vers la nouvelle source vidéo détectée. Le moniteur ne recherchera pas d'autre signal vidéo tant que la source vidéo actuelle sera présente.

Dernier detecte

L'entrée vidéo doit être commutée en mode "DERNIER DETECTE". Si le moniteur affiche un signal de la source actuelle et qu'une nouvelle source vidéo lui est fournie, le moniteur bascule automatiquement vers cette nouvelle source vidéo. S'il n'existe pas de signal d'entrée vidéo, le moniteur recherche un signal vidéo sur l'autre port d'entrée vidéo. Si un signal vidéo est présent sur l'autre port, le moniteur bascule automatiquement le port d'entrée vidéo vers la nouvelle source vidéo détectée.

Selection DVI

Cette fonction sélectionne le mode d'entrée DVI. En cas de nouvelle sélection du mode DVI, l'ordinateur devra être redémarré.

L'entrée numérique DVI est disponible.

L'entrée analogique DVI est disponible.

Prereglage USINE

En choisissant Préréglage usine, vous pouvez rétablir les réglages d'usine pour tous les paramètres des commandes OSM. Pour cela, maintenez enfoncé le bouton RESET plusieurs secondes. Les réglages individuels peuvent être réinitialisés en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET.

Notification de resolution

La résolution optimale est de 1024 x 768. Si ACTIF est choisi, un message apparaîtra à l'écran après 30 secondes, vous avertissant que la résolution n'est pas à 1024 x 768.

Mode d'affichage

Fournit des informations sur la résolution d'affichage actuelle, des données techniques comprenant le préréglage de temps utilisé et les fréquences horizontale et verticale.

Indiquez le modèle et les numéros de série de votre moniteur.

Avertissements OSM

Pas de signal : Cette fonction donne un avertissement quand il n'y a pas de signal a vidéo est inactive, le message Pas de signal apparaît. Le bouton PROCEED ouvre la COMMANDE DE SELECTION DVI comme indiqué dans la section "Sélection DVI".

Notification sur la résolution : Cette fonction donne un avertissement sur l'utilisation de résolution optimisée e signal vidéo ne présente pas de résolution appropriée, la fenêtre Notification de résolution apparaît. Cette fonction peut être désactivée dans le menu OUTILS.

Hors limites : Cette fonction donne une recommandation sur la résolution optimisée et le taux de rafraîchissement calage approprié, le menu Hors limites apparaîtra. Le bouton PROCEED ouvre la COMMANDE DE SELECTION DVI comme indiqué dans la section "Sélection DVI".

Vérifier le câble. Cette fonction vous invitera à vérifier toutes les entrées vidéo du moniteur et de l'ordinateur pour vérifier qu'ils sont bien connectés.

Consignes de sécurité et d'entretien

Pour des performances optimales, veuillez noter ce qui suit :

- NE PAS OUVRIR LE MONITEUR. Aucune pièce interne n'est dépannable par l'utilisateur et l'ouverture ou la dépose des capots peut vous exposer à des risques de décharges électriques dangereuses ou autres. Confiez tous les travaux de dépannage à du personnel technique qualifié.

- Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N'obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d'un radiateur ou d'une autre source de chaleur. Ne posez rien sur le moniteur.

- Ne renversez pas de liquides dans le moniteur et ne l'utilisez pas près d'une source d'eau.

- N'introduisez pas d'objets de quelque nature que ce soit dans les fentes du boîtier car ils risqueraient d'entrer en contact avec des éléments sous tension, ce qui peut provoquer des blessures, voire la mort, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.

- Ne placez pas d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.

- Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car si le moniteur tombe, il peut être sérieusement endommagé.

- La prise du cordon d'alimentation est le moyen principal de débrancher le système de l'alimentation électrique. Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.

- Pour utiliser le moniteur MultiSync LCD avec son alimentation 100-240 V CA, employez un cordon d'alimentation qui correspond à la tension d'alimentation de la prise de courant alternatif utilisée. Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de votre pays.

- Manipulez avec soin lors du transport. Conservez l'emballage pour un transport ultérieur.

- L'intérieur du tube fluorescent situé dans le moniteur LCD contient du mercure. Veuillez suivre les lois ou réglementations en vigueur si vous devez jeter le tube.

- Ne pliez pas le cordon d'alimentation.

- N'utilisez pas votre moniteur dans des endroits à hautes températures, humides, poussiéreux ou huileux.

• N'obstruez pas les aérations du moniteur. - Si le moniteur est cassé, ne touchez pas le cristal liquide. - Si le verre est cassé, manipulez le moniteur avec précaution.

Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à du personnel technique qualifié dans les cas suivants :

• Si le cordon d'alimentation ou la prise est endommagé(e).
• Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur.
• Si le moniteur a été exposé à la pluie ou à de l'eau.
• Si le moniteur est tombé ou si le boîtier est endommagé.

UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR :

• Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes.
• Réglez la hauteur du moniteur pour que le haut de l'écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas pour regarder le milieu de l'écran.
• Positionnez le moniteur au minimum à 40 cm et au maximum à 70 cm de vos yeux. La distance optimale pour le moniteur MultiSync LCD1525X est de 53 cm.
• Reposez vos yeux régulièrement en regardant un objet situé à au moins 6 m. Clignez souvent des yeux.
• Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l'éblouissement. Réglez l'inclinaison du moniteur pour que l'éclairage du plafond ne soit pas reflété par l'écran.
• Si une lumière réfléchie rend la vision de l'écran difficile, utilisez un filtre antireflet.
• Nettoyez le moniteur LCD avec un chiffon non pelucheux et non abrasif. N'utilisez pas de solution de nettoyage ou de nettoyant pour vitres !
• Régler les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité.
• Utilisez un support de documents placé près de l'écran.
• Positionnez ce que vous regardez le plus souvent (l'écran ou les documents de référence) directement devant vous pour minimiser les mouvements de la tête lorsque vous tapez.
• Evitez d'afficher des motifs fixes sur l'écran pendant de longues périodes pour éviter la rémanence (persistence de l'image).
• Consultez régulièrement un ophtalmologiste.

Avertissement

POUR ÉVITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ. DE MÊME, N'UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D'AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES. N'OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Attention

RISQUE D'ÉLECTROCUTION • NE PAS OUVRIR

POUR EVITER LES CHOCS ELECTRIQUES, VERIFIER QUE LE CORDON D'ALIMENTATION EST DEBRANCHE DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L'APPAREIL, DECONNECTER LE CORDON D'ALIMENTATION DE LA PRISE MURALE. NE PAS ENLEVER LE COUVERCLE (OU LA PARTIE ARRIERE). LE BOÎTIER INTERNE NE COMPORTE AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L'UTILISATEUR. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une pièce dans cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil ont été inclus. Ils doivent donc être lus attentivement pour éviter tout problème.

ENERGY STAR est une marque commerciale déposée aux États-Unis.

En tant que partenaire d'ENERGY STAR®, NEC-Mitsubishi Electronics Display of America, Inc. a déterminé que ce produit suit les directives d'Energy Star sur l'efficacité énergétique. L'emblème ENERGY STAR ne représente pas l'aval d'EPA pour un produit ou un service.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A et XGA sont des marques commerciales déposées d'International Business Machines Corporation.

Apple et Macintosh sont des marques commerciales déposées d'Apple Computer Inc.

Microsoft et Windows sont des marques commerciales déposées de Microsoft Corporation.

NEC est une marque commerciale déposée de NEC Corporation.

Tous les autres noms de marques et de produits sont des marques de commerce ou des marques déposées de leurs propriétaires respectifs.
