NÁVOD K OBSLUZE MultiSync LCD1525XBK NEC

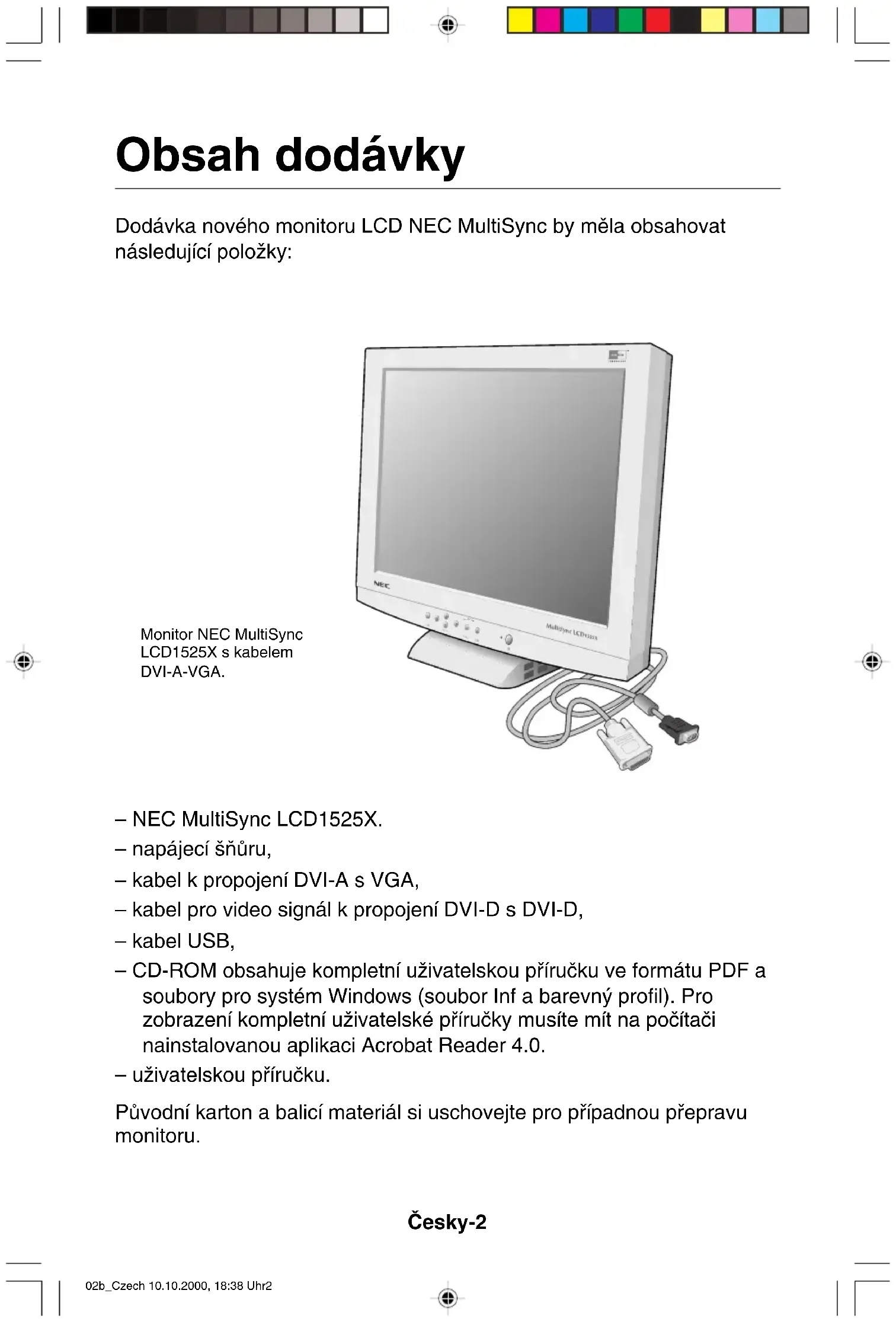

02b_Czech 10.10.2000, 18:38 Uhr1âesky-2 Obsah dodávky Dodávka nového monitoru LCD NEC MultiSync by mûla obsahovat následující poloÏky: – NEC MultiSync LCD1525X. – napájecí ‰ÀÛru, – kabel k propojení DVI-A s VGA, – kabel pro video signál k propojení DVI-D s DVI-D, – kabel USB, – CD-ROM obsahuje kompletní uÏivatelskou pfiíruãku ve formátu PDF a soubory pro systém Windows (soubor Inf a barevn˘ profil). Pro zobrazení kompletní uÏivatelské pfiíruãky musíte mít na poãítaãi nainstalovanou aplikaci Acrobat Reader 4.0. – uÏivatelskou pfiíruãku. PÛvodní karton a balicí materiál si uschovejte pro pfiípadnou pfiepravu monitoru.

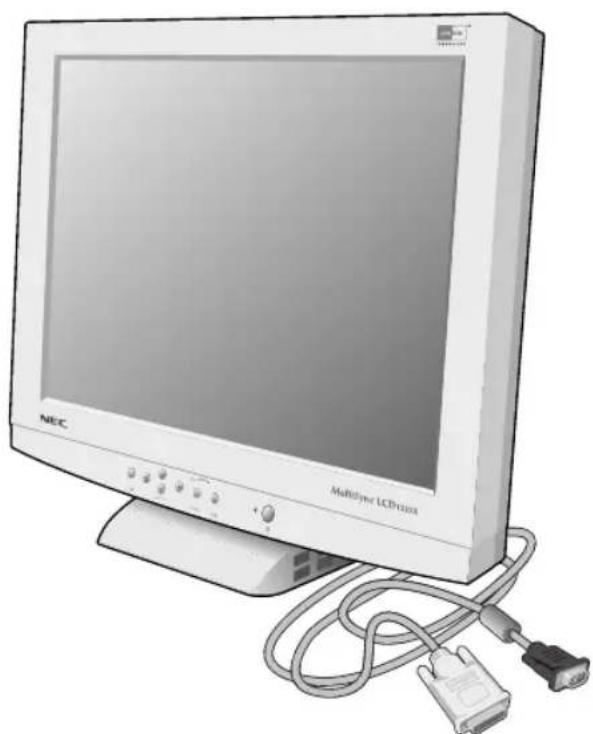

Monitor NEC MultiSync LCD1525X s kabelem DVI-A-VGA. 02b_Czech 10.10.2000, 18:38 Uhr2âesky-3 âesky Instalace Bûhem pfiipojení monitoru MultiSync LCD1525X ke stávajícímu systému postupujte podle následujících pokynÛ:

2. Pro poãítaã s digitálním v˘stupem DVI: Pfiipojte kabel signálu

DVI-D-DVI-D na konektor grafické karty systému (Obr. A.1). Dotáhnûte v‰echny ‰rouby. Pro poãítaã s analogov˘m v˘stupem: Pfiipojte kabel DVI-A-VGA na konektor grafické karty systému (Obr. A.2). Chcete-li pfiipojit druh˘ poãítaã s analogov˘m v˘stupem, pfiipojte kabel D-SUB-D-SUB (není souãástí dodávky) monitoru ke konektoru grafické karty systému. Macintosh: Pfiipojte kabelov˘ adaptér Macintosh monitoru MultiSync k poãítaãi (Obr. B.1). Pfiipojte 15kolíkovou minizástrãku D-SUB signálního kabelu do adaptéru Macintosh monitoru MultiSync (Obr.B.1). POZNÁMKA: Poãítaãe Macintosh G3 a G4 adaptér kabelu Macintosh nevyÏadují.

3. Sejmûte kryt konektoru a kabelu. Pfiipojte kabel signálu DVI ke

konektoru na zadní stranû monitoru. Kabel video signálu DVI umístûte pod svorku A. Kryt konektoru a kabelu vraÈte zpût.

4. Chcete-li pouÏívat kabel USB, pfiipojte konektor typu B k vstupnímu

portu USB na zadní stranû monitoru a konektor typu A k v˘stupnímu portu USB na poãítaãi (Obr. D.1) PouÏíváte-li kabel ze zafiízení USB, pouÏijte jeden z v˘stupních portÛ na boku monitoru (Obr. E.1). POZNÁMKA: Nesprávné kabelové spojení mÛÏe mít za následek nerovnomûrn˘ provoz, sníÏení kvality zobrazení nebo po‰kození zobrazovacích souãástek modulu LCD a mÛÏe zkrátit Ïivotnost modulu.

5. Pfiipojte napájecí ‰ÀÛru k monitoru MultiSync série LCD a druh˘ konec

zapojte do elektrické zásuvky (Obr. F.1).

6. Zapnûte monitor (Obr. G.1) a poãítaã.

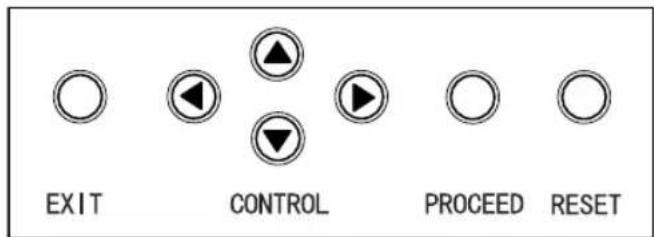

02b_Czech 10.10.2000, 18:38 Uhr3âesky-4 Ovládací prvky VOLBA VSTUPU Není-li zobrazena Ïádná z nabídek OSM, video vstup a vstup USB lze zmûnit stisknutím tlaãítka PROCEED (Pokraãovat). : zmûní pouze video : zmûní video a USB Ovladaãe OSM Ovladaãe na pfiední stranû monitoru poskytují následující funkce: Chcete-li spustit ovládání OSM, stisknûte kterékoli z ovládacích tlaãítek ( , , , ) nebo tlaãítko PROCEED (Pokraãovat).

7. K dokonãení nastavení monitoru LCD MultiSync pouÏijte následující

• automatické upravení kontrastu,

• automatické sefiízení Úpln˘ popis tûchto ovladaãÛ OSM je uveden v kapitole Ovladaãe v této uÏivatelské pfiíruãce. POZNÁMKA: Vyskytnou-li se potíÏe, pfieãtûte si kapitolu OdstraÀování problémÛ dále v této pfiíruãce. 02b_Czech 10.10.2000, 18:38 Uhr4âesky-5 âesky Dílãí nabídka V˘stup do hlavní nabídky ovládacích prvkÛ OSM. Posunuje vyznaãenou plochu nahoru nebo dolÛ a zvolí nûkter˘ z ovládacích prvkÛ. Posunuje li‰tu smûrem + nebo - a tak zvy‰uje nebo sniÏuje hodnotu nastavení. Aktivuje funkci automatického sefiízení. Otevírá pomocné okno v ReÏimu nástrojÛ a informací. Vrátí se k pÛvodnímu nastavení ovladaãe, provedeném v˘robcem. EXIT (Konec) CONTROL (Ovládací prvek)

CONTROL (Ovládací prvek)

PROCEED (Pokraãovat) RESET Hlavní nabídka V˘stup z nabídky ovládacích prvkÛ OSM. Posunuje vyznaãenou plochu nahoru nebo dolÛ a zvolí nûkter˘ z ovládacích prvkÛ. Zobrazí vybranou nabídku (oznaãenou zv˘raznûnou oblastí). Bez funkce. Znovu nastaví zv˘raznûnou ovládací nabídku na nastavení z v˘roby. POZNÁMKA: Pfii stisknutí tlaãítka RESET se objeví okno s upozornûním umoÏÀující zru‰it funkci RESET. Jas a kontrast Tato funkce slouÏí k nastavení jasu a kontrastu obrazu. BRIGHTNESS (Jas) Nastavuje celkovou svûtlost a jas pozadí obrazovky. CONTRAST (Kontrast) Nastavuje jas obrazu vzhledem k pozadí. AUTO ADJUST (Automatické sefiízení, pouze pro analogov˘ vstup) Poopraví obraz pro nestandardní video vstupy. Auto Adjust (Automatické sefiízení, pouze pro analogov˘ vstup) Sefiídí Position (Poloha), H.size (Vod. rozmûr) a Fine (Jemné doladûní). 02b_Czech 10.10.2000, 18:38 Uhr5âesky-6 Position (Poloha, pouze pro analogov˘ vstup) Tato funkce ovládá polohu obrazu na zobrazovací plo‰e monitoru LCD. LEFT/RIGHT (Vlevo nebo vpravo) Ovládání pro vodorovnou polohu obrazu. DOWN/UP (Nahoru nebo dolÛ) Ovládání svislé polohy obrazu. AUTO ADJUST (Automatické sefiízení) Automaticky nastaví vodorovnou a svislou polohu obrazu na zobrazovací plo‰e monitoru LCD. Image Adjust (Sefiízení obrazu, pouze pro analogov˘ vstup) H. SIZE (Vodorovn˘ rozmûr) Upraví vodorovn˘ rozmûr zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. FINE (Jemné doladûní) Tato funkce se pouÏívá k nastavení zpoÏdûní vnitfiních hodin pro úpravu ohniska obrazu. “Nula” nastavená v˘robcem je minimální hodnota. AUTO ADJUST (Automatické nastavení) Automaticky sefiídí nastavení H.size (Vod. rozmûr) nebo Fine (Jemné doladûní). Systém nastavení barev Pfiedvolba 1, 2, 3, 4, 5 Pfiedvolby nastavení barev 1 aÏ 5 slouÏí k nastavení poÏadovan˘ch barev. Pfii v˘robû je kaÏdému barevnému nastavení pfiifiazena hodnota v jednotkách Kelvin. Pfii úpravû nastavení se místo oznaãení ve stupních Kelvina objeví “Custom” (Vlastní). 02b_Czech 10.10.2000, 18:38 Uhr6âesky-7 âesky Zv˘raznûní âERVENÉ, ZELENÉ a MODRÉ. Tato funkce slouÏí k nezávislému nastavení kontrastu obrazu pro R/G/B. Zmûna barvy se projeví na obrazovce, rozsah (zv˘‰ení a sníÏení) nastavení barev se zobrazí mezi 0% a 100%. âíslo pfiedvolby 2 je nastavení v˘robce, hodnota nastavení R,G,B je 100%. Nástroje JAZYK Nabídka OSM je k dispozici v sedmi jazycích. OSM POSITION (Poloha OSM) Na obrazovce lze zvolit poÏadovanou polohu zobrazení ovladaãe OSM. Volba polohy OSM umoÏÀuje ruãnû nastavit polohu ovládací nabídky OSM smûrem doleva, doprava, nahoru nebo dolÛ. OSM TURN OFF (Vypnutí OSM): Nabídka ovládání OSM zÛstane zobrazena, dokud se pouÏívá. V dílãí nabídce OSM Turn Off (Vypnutí OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlaãítka. Z v˘roby jsou nastaveny prodlevy 10, 20, 30, 60 a 120 vtefiin. OSM LOCK OUT (Uzamãení OSM) Tento ovládací prvek zcela uzamkne pfiístup ke v‰em funkcím ovládání OSM. Pfii pokusu o aktivaci ovládání OSM v reÏimu uzamãení se na obrazovce objeví sdûlení, Ïe funkce OSM jsou uzamãeny. Chcete-li aktivovat funkci OSM Lock Out (Uzamãení OSM), stisknûte a drÏte zároveÀ stisknuté tlaãítko PROCEED

VIDEO DETECT (Zji‰tûní obrazu) Vybere metodu zji‰tûní obrazu pfii pfiipojení dvou poãítaãÛ. NONE (Îádn˘) Monitor nikdy nepouÏije automatické pfiepnutí portu, musí jej provést uÏivatel. 02b_Czech 10.10.2000, 18:38 Uhr7âesky-8 FIRST DETECT (První zji‰tûn˘) Video vstup je tfieba pfiepnout do reÏimu “FIRST DETECT”. Není-li pfiítomn˘ aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu pfiítomn˘, monitor automaticky pfiepne vstupní port zdroje video na nov˘ nalezen˘ zdroj videa. Pfii pouÏívání aktuálního zdroje videa nebude monitor vyhledávat pfiítomnost dal‰ích video signálÛ. LAST DETECT (Poslední zji‰tûn˘) Video vstup je tfieba pfiepnout do reÏimu “LAST DETECT”. Pokud monitor zobrazuje signál z aktuálního zdroje a do monitoru je pfiipojen sekundární zdroj, monitor se automaticky pfiepne na nov˘ video zdroj. Není-li pfiítomn˘ aktuální vstupní video signál, monitor se pokusí vyhledat video signál z druhého vstupního video portu. Je-li video signál v druhém portu pfiítomn˘, monitor automaticky pfiepne vstupní port zdroje video na nov˘ nalezen˘ zdroj videa. DVI SELECTION (Volba DVI) Tato funkce se vybírá ve vstupním reÏimu DVI. Pfii zmûnû volby DVI je tfieba restartovat poãítaã. DIGITAL Digitální vstup DVI je dostupn˘. ANALOG Analogov˘ vstup DVI je dostupn˘. FACTORY PRESET (Nastavení v˘robce) Volba Factory Preset (Nastavení v˘robce) umoÏÀuje vrátit v‰echna nastavení ovladaãÛ OSM na hodnoty nastavené z v˘roby. Tlaãítko RESET je tfieba podrÏet stisknuté nûkolik vtefiin. K individuálnímu nastavení se lze vrátit oznaãením pfiíslu‰n˘ch ovládacích prvkÛ a stisknutím tlaãítka RESET. RESOLUTION NOTIFIER (Upozornûní na rozli‰ení) Optimální rozli‰ení je 1024 x 768. Je-li zvolena poloÏka ON (Zapnuto), bude se po 30 sekundách objevovat na obrazovce zpráva oznamující, Ïe rozli‰ení není 1024 x 768. 02b_Czech 10.10.2000, 18:38 Uhr8âesky-9 âesky Informace DISPLAY MODE (ReÏim zobrazení): Poskytuje informace o aktuálním rozli‰ení zobrazení a technick˘ch údajích vãetnû pouÏívaného nastaveného ãasování a horizontálního a vertikálního kmitoãtu. MONITOR INFO (Informace o monitoru): Zobrazuje model monitoru a jeho sériové ãíslo. Upozornûní OSM No Signal: (Îádn˘ signál) Tato funkce v pfiípadû nepfiítomnosti signálu zobrazí upozornûní. Po zapnutí monitoru nebo do‰lo-li ke zmûnû vstupního signálu nebo není-li video aktivní, zobrazí se okno No Signal. Tlaãítko PROCEED (Pokraãovat) otevfie DVI SELECTION CONTROL (Volba DVI) zpÛsobem uveden˘m v ãásti zab˘vající se volbou DVI. Resolution Notifier: (Upozornûní na rozli‰ení) Tato funkce upozorní na pouÏití optimalizovaného rozli‰ení. Po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo video signál není ve správném rozli‰ení, otevfie se okno Resolution Notifier. Tuto funkci lze deaktivovat v nabídce TOOL (Nástroje). Out of Range: (Mimo rozsah) Tato funkce doporuãuje optimalizované rozli‰ení a obnovovací kmitoãet. Po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo video signál není ve správném kmitoãtu, otevfie se okno Out Of Range. Tlaãítko PROCEED (Pokraãovat) otevfie DVI SELECTION CONTROL (Volba DVI) zpÛsobem uveden˘m v ãásti zab˘vající se volbou DVI. Check Cable: (Zkontrolovat kabel)Tato funkce vás vyzve ke kontrole správného pfiipojení v‰ech video vstupÛ na monitoru a poãítaãi. 02b_Czech 10.10.2000, 18:38 Uhr9âesky-10 Provozní pokyny Bezpeãnostní opatfiení a údrÏba Chcete-li dosáhnout optimálního provozu, pfii uvádûní monitoru LCD MultiSync do provozu a jeho pouÏívání postupujte podle následujících pokynÛ:

• MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãástka, které by si mohl uÏivatel sám opravit. Pfii otvírání nebo odstraÀování krytÛ se vystavujete nebezpeãí úrazu elektrick˘m proudem a jin˘m rizikÛm. Ve‰keré zásahy tohoto druhu pfienechejte odbornému personálu.

• Zajistûte v okolí monitoru dostateãné vûtrání, aby nedo‰lo k jeho pfiehfiátí. Nezakr˘vejte vûtrací otvory a neumísÈujte monitor do blízkosti topidel a jin˘ch tepeln˘ch zdrojÛ. Nepokládejte na monitor Ïádné pfiedmûty.

• Dbejte, aby se do monitoru nedostaly tekutiny a nepouÏívejte ho v blízkosti vody.

• Do mezer v krytu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn˘ch ãástí pod napûtím, coÏ mÛÏe zpÛsobit úraz elektrick˘m proudem, poÏár nebo selhání zafiízení.

• Na napájecí ‰ÀÛru nepokládejte Ïádné tûÏké pfiedmûty. Po‰kození izolace mÛÏe zpÛsobit úraz elektrick˘m proudem nebo poÏár.

• NeumísÈujte v˘robek na ‰ikmé ani nestabilní vozíky, stojany nebo stoly; monitor se mÛÏe pádem váÏnû po‰kodit.

• Konektor napájecí ‰ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níÏ je snadn˘ pfiístup.

• PouÏíváte-li pro provoz monitoru LCD MultiSync strídavé napájení 100-240V, pouÏijte také odpovídající napájecí ‰ÀÛru, která odpovídá napûtí zásuvky stfiídavého proudu. Napájecí ‰ÀÛra musí b˘t schválena a musí vyhovovat bezpeãnostním pfiedpisÛm platn˘m v pfiíslu‰né zemi.

• Pfii pfiepravû a manipulaci zacházejte se zafiízením opatrnû. Obal uschovejte pro pfiepravu.

• Fluorescenãní trubice v monitoru LCD obsahuje rtuÈ. Pfii likvidaci této trubice se fiiìte normami a pfiedpisy místních úfiadÛ.

• Neoh˘bejte síÈovou ‰ÀÛru.

• NepouÏívejte monitor na pfiíli‰ teplém, vlhkém nebo pra‰ném místû. 02b_Czech 10.10.2000, 18:38 Uhr10âesky-11 âesky

• Nezakr˘vejte vûtrací otvory na monitoru.

• JestliÏe monitor praskne, nedot˘kejte se tekut˘ch krystalÛ.

• Pfii rozbití skla. Buìte opatrní. V níÏe popsan˘ch pfiípadech je nutno okamÏitû odpojit monitor od napájení a pfiivolat kvalifikovaného servisního technika:

• Je-li po‰kozena napájecí ‰ÀÛra nebo zástrãka.

• Do monitoru se dostane kapalina nebo cizí pfiedmûty.

• Monitor byl vystaven de‰ti nebo vodû.

• Monitor upadne nebo se po‰kodí jeho obal. SPRÁVN¯M UMÍSTùNÍM A NASTAVENÍM MONITORU MÒÎETE P¤EDEJÍT ÚNAVù OâÍ, BOLESTEM RAMEN A ·ÍJE. P¤I UMÍSËOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNÒ:

• Pro dosaÏení optimálního v˘konu nechejte monitor 20 minut zahfiát.

• Umístûte monitor do takové v˘‰ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolÛ.

• Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 70 cm. Optimální vzdálenost od monitoru MultiSync LCD1525X je 53 cm.

• Pfii práci zamûfiujte zrak pravidelnû na nûjak˘ pfiedmût vzdálen˘ nejménû 6 m. âasto mrkejte.

• Umístûte monitor v úhlu 90° k oknu a jin˘m svûteln˘m zdrojÛm tak, aby se neodráÏely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodráÏela stropní svûtla.

• JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouÏívejte filtr jako stínidlo.

• Povrch monitoru LCD ãistûte jemnou látkou, která nepou‰tí vlákna a není agresivní. Rozhodnû nepouÏívejte ãisticí roztoky nebo ãistiãe skel!

• Jas a kontrast nastavte tak, aby byla zaji‰tûna optimální ãitelnost.

• PouÏívejte stojan na doklady, kter˘ umístíte v blízkosti obrazovky.

• Obrazovku nebo referenãní materiál, se kter˘m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou.

• Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoÏdûní obrazu).

• Choìte pravidelnû na prohlídky k oãnímu lékafii. 02b_Czech 10.10.2000, 18:38 Uhr11âesky-12 CHRA≈TE ZA¤ÍZENÍ P¤ED DE·TùM A VLHKEM. ZABRÁNÍTE TAK NEBEZPEâÍ POÎÁRU NEBO ÚRAZU ELEKTRICK¯M PROUDEM. POLARIZOVANOU ZÁSTRâKU JEDNOTKY NEPOUÎÍVEJTE VE SPOJENÍ SE ZÁSUVKOU PRODLUÎOVACÍ ·≈ÒRY NEBO JIN¯MI ZÁSUVKAMI, POKUD KOLÍKY NELZE ZCELA ZASUNOU. UVNIT¤ ZA¤ÍZENÍ SE NACHÁZÍ VYSOKONAPùËOVÉ KOMPONENTY, PROTO SK¤Í≈ NEOTEVÍREJTE. SERVIS SVù¤TE KVALIFIKOVANÉ OSOBù. UPOZORNùNÍ PRO SNÍÎENÍ RIZIKA ÚRAZU ELEKTRICK¯M PROUDEM ZKONTROLUJTE, ZDA JE NAPÁJECÍ ·≈ÒRA ODPOJENA ZE ZÁSUVKY. PRO ÚPLNÉ ODPOJENÍ ZDROJE NAPÁJENÍ OD JEDNOTKY ODPOJTE NAPÁJECÍ ·≈ÒRU Z ELEKTRICKÉ ZÁSUVKY. NEODNÍMEJTE KRYT (NEBO ZADNÍ âÁST). UVNIT¤ SE NENACHÁZEJÍ DÍLY, DO KTER¯CH UÎIVATEL MÒÎE ZASAHOVAT. SERVIS SVù¤TE KVALIFIKOVANÉ OSOBù. Tento symbol upozorÀuje uÏivatele na neizolované napûtí v rámci jednotky, jehoÏ intenzita mÛÏe b˘t dostateãnû vysoká, aby zpÛsobila úraz elektrick˘m proudem. Jak˘koli kontakt s libovoln˘m dílem uvnitfi jednotky je proto nebezpeãn˘. Tento symbol upozorÀuje uÏivatele na dÛleÏitou literaturu t˘kající provozu a údrÏby jednotky dodanou spoleãnû s tímto zafiízením. Chcete-li pfiedejít problémÛm, doporuãujeme peãlivé proãtení pfiíslu‰n˘ch materiálÛ. UPOZORNùNÍ VAROVÁNÍ RIZIKO ÚRAZU ELEKTRICK¯M PROUDEM • NEOTVÍRAT ENERGY STAR je v USA registrovaná obchodní znaãka. Spoleãnost NEC-Mitsubishi Electronics Display of America, Inc. jako partner ENERGY STAR

urãila, Ïetento produkt splÀuje poÏadavky smûrnic Energy Star pro efektivní vyuÏití energie. Znak ENERGY STAR nepfiedstavujepodporu EPA jakéhokoli produktu nebo sluÏby.IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A a XGA jsou registrované obchodní znaãky spoleãnosti InternationalBusiness Machines Corporation.Apple a Macintosh jsou registrované obchodní znaãky spoleãnosti Apple Computer Inc.Microsoft a Windows jsou registrované obchodní znaãky spoleãnosti Microsoft Corporation.NEC je registrovaná obchodní znaãka spoleãnosti NEC Corporation.V‰echny ostatní obchodní znaãky nebo registrované obchodní znaãky jsou majetkem pfiíslu‰n˘ch vlastníkÛ. Bezpeãnostní pokyny 02b_Czech 10.10.2000, 18:38 Uhr12Deutsch-1 Deutsch Erklärung des Herstellers Wir bestätigen hiermit, dass der Farbmonitor MultiSync LCD1525X (LA-1526HMW) den folgenden Richtlinien entspricht: EG-Direktive 73/23/EG: - EN 60950 EG-Direktive 89/336/EG: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 und mit folgendem Siegel gekennzeichnet ist: NEC-Mitsubishi Electric Visual Systems, Corp.
