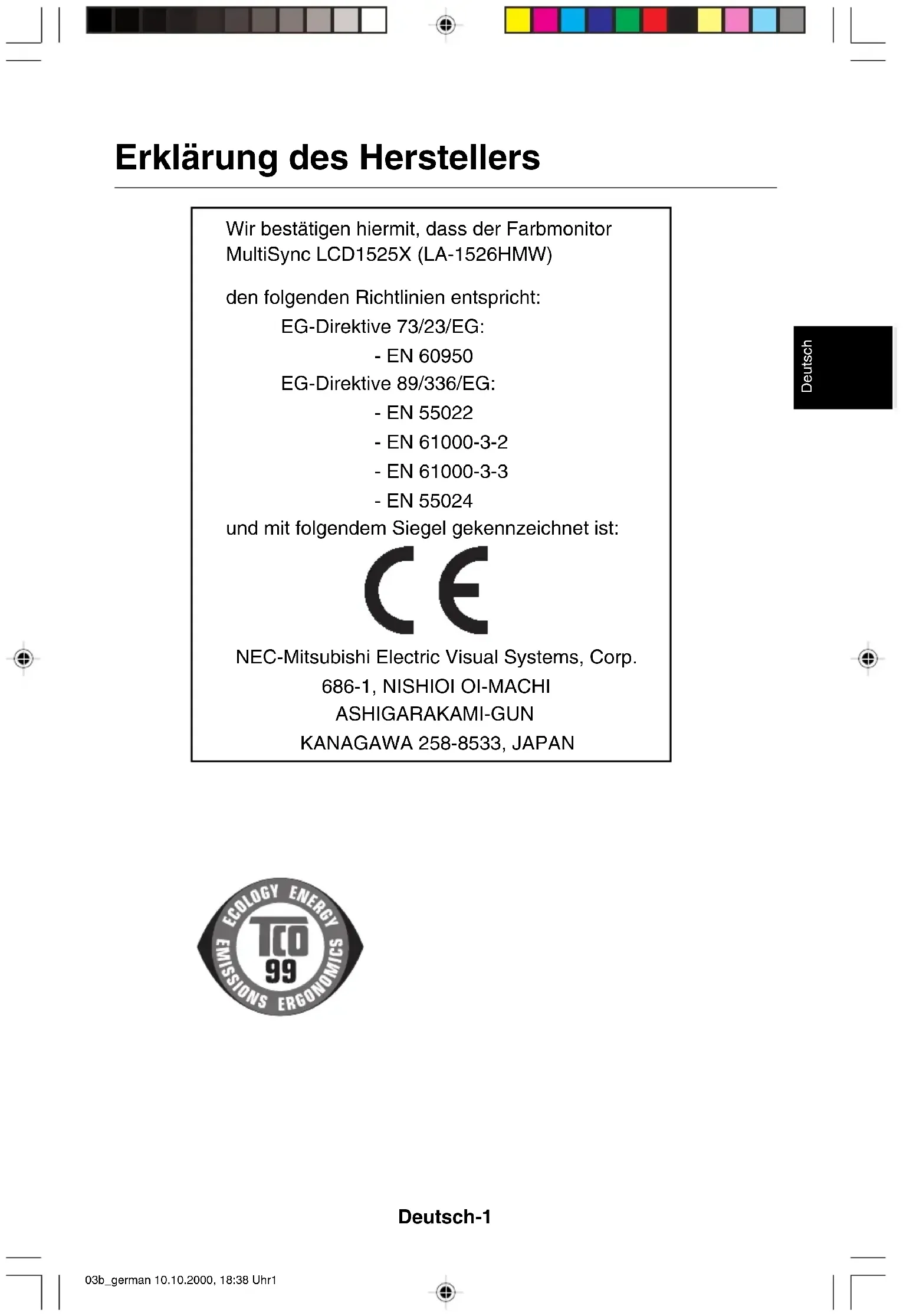

03b_german 10.10.2000, 18:38 Uhr1Deutsch-2 Inhalt Der Karton mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: – NEC MultiSync LCD1525X – Netzkabel – DVI-A-auf-VGA-Kabel – DVI-D-auf-DVI-D-Videosignalkabel – USB-Kabel – CD-ROM (enthält die vollständige Bedienungsanleitung im PDF-Format und weitere Dateien, wie etwa die INF-Datei und Farbprofile). Um das Handbuch anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein. – Bedienungsanleitung Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.

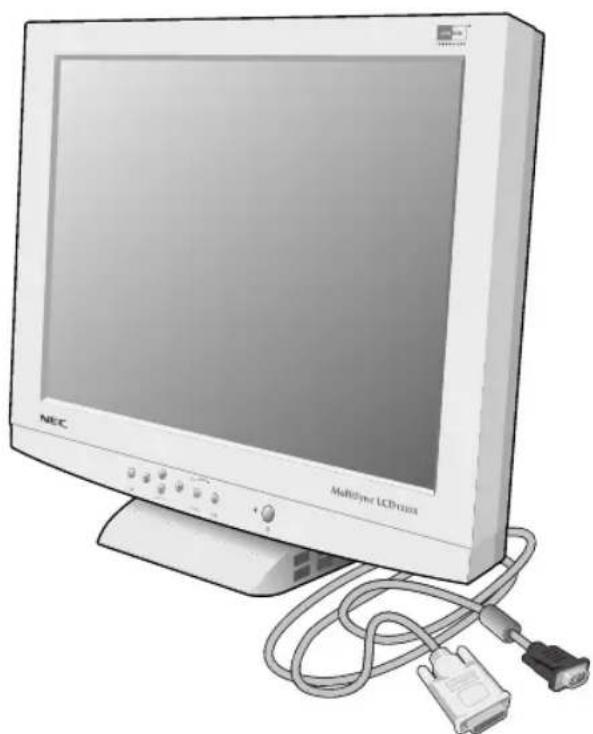

NEC MultiSync LCD1525X- Monitor mit DVI-A-auf-VGA- Kabel. 03b_german 10.10.2000, 18:38 Uhr2Deutsch-3 Deutsch Installation Gehen Sie Folgendermaßen vor, um den Monitor MultiSync

LCD1525X an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

2. PC mit digitalem DVI-Ausgang: Verbinden Sie das DVI-D-auf-DVI-D-

Signalkabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie das DVI-A-auf-VGA-Kabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). Sie können einen zweiten PC an den analogen Eingang anschließen, indem Sie das D-SUB-auf-D-SUB-Kabel für den MultiSync LCD1525X (nicht mitgeliefert) mit dem Anschluss der Grafikkarte in Ihrem System verbinden. Mac: Schließen Sie den MultiSync-Macintosh-Kabeladapter an den Computer an (Abbildung B.1). Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in den MultiSync-Macintosh-Kabeladapter (Abbildung B.1). HINWEIS: Für die Modelle Macintosh G3 und G4 wird kein Macintosh- Kabeladapter benötigt.

3. Entfernen Sie die Anschlussabdeckung und die Kabelabdeckung.

Stecken Sie das DVI-Signalkabel in den Anschluss auf der Rückseite des Monitors ein. Platzieren Sie das DVI-Videosignalkabel unter Clip A. Bringen Sie Anschlussabdeckung und Kabelabdeckung wieder an.

4. Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port

auf der Rückseite des Monitors und den Anschluss des Typs A mit dem Downstream-Port am Computer (Abbildung D.1). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in einen der Downstream- Ports an der Seite des Monitors einstecken (Abbildung E.1). HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls und einer Verkürzung der Lebensdauer dieses Moduls führen.

5. Stecken Sie ein Ende des Netzkabels auf der Rückseite des MultiSync

LCD-Monitors und das andere Ende in die Steckdose ein (Abbildung F.1).

6. Schalten Sie Monitor (Abbildung G.1) und Computer ein.

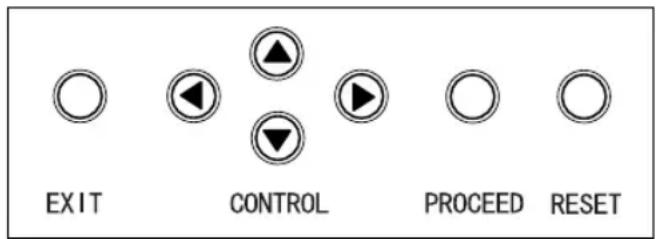

03b_german 10.10.2000, 18:38 Uhr3Deutsch-4 Steuerungen EINGANGSAUSWAHL Wird kein OSM-Menü angezeigt, können Sie Videoeingang und USB- Upstream-Port durch Drücken der Taste PROCEED wechseln. : Nur Videoeingang wechseln : Videoeingang und USB-Port wechseln OSM-Steuerungen Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktion: Sie können auf das OSM- Menü zugreifen, indem Sie eine der Steuerungstasten ( , , , ) oder die Taste PROCEED drücken.

7. Verwenden Sie die folgenden OSM-Steuerungen, um die Einrichtung des

MultiSync LCD-Monitors abzuschließen:

• Automatische Kontrastkorrektur

• Automatische Einstellung Im Abschnitt „Steuerungen“ dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie den Abschnitt Fehlerbehebung/Support dieser Bedienungsanleitung. 03b_german 10.10.2000, 18:38 Uhr4Deutsch-5 Deutsch Untermenü Kehrt zum Hauptmenü der OSM-Steuerungen zurück. Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen. Verschiebt die Markierung in Richtung + oder -, um den Wert zu erhöhen bzw. verringern. Aktiviert die Funktion „Auto- matische Einstellung“. Im Werkzeugmenü und im Informationsmenü wird ein weiteres Fenster geöffnet. Setzt die markierte Steuerung auf die Werkseinstellung zurück. EXIT CONTROL / STEUERUNG CONTROL

STEUERUNG PROCEED RESET Hauptmenü Schließt das OSM-Menü. Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen. Aktiviert die gewählte Menüoption (Markierung). Keine Funktion. Setzt das markierte Steuerungsmenü auf die Werkseinstellungen zurück. HINWEIS: Wenn Sie RESET drücken, wird ein Fenster mit einer Warnung angezeigt, damit Sie das Zurücksetzen abbrechen können. Helligkeit und Kontrast Diese Funktion steuert Helligkeit und Kontrast. HELLIGKEIT Ändert Bild- und Hintergrundhelligkeit des Bildschirms. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOMATISCHE EINSTELLUNG (nur analoger Eingang) Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. AUTOMATISCHE EINSTELLUNG (nur analoger Eingang) Dient der Einstellung der Position, der Bildbreite und der Optimierung. 03b_german 10.10.2000, 18:38 Uhr5Deutsch-6 Position (nur analoger Eingang) Diese Funktion steuert die Bildposition im Anzeigebereich des LCD. LINKS/RECHTS Steuert die horizontale Bildposition. AUF/AB Steuert die vertikale Bildposition. AUTOMATISCHE EINSTELLUNG Legt horizontale und vertikale Bildposition im Anzeigebereich des LCD automatisch fest. Bildeinstellung (nur analoger Eingang) BILDBREITE Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. OPTIMIERUNG Diese Funktion dient der Einstellung des internen Taktgebers, um die Bildschärfe zu optimieren. Werkseitig ist der Minimalwert „Null“ eingestellt. AUTOMATISCHE EINSTELLUNG Stellt Bildbreite und Optimierung automatisch ein. Farbsteuerungssystem Preset 1, 2, 3, 4, 5 (Farbschema) Mit den vordefinierten Farbeinstellungen 1 bis 5 kann die gewünschte Farbeinstellung aktiviert werden. Jede Farbeinstellung wurde werkseitig für den angegebenen Gradwert in Kelvin definiert. Wenn Sie eine Einstellung ändern, wird statt dieses Werts „Custom“ (Benutzerdefiniert) angezeigt. Colour Gain RED, GREEN, BLUE (Farbanhebung ROT, GRÜN, BLAU) Mit dieser Funktion kann der Kontrast für Rot, Grün und Blau separat festgelegt werden. Die Farbänderungen sind auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung) im Bereich von 0 % bis 100 %. 03b_german 10.10.2000, 18:39 Uhr6Deutsch-7 Deutsch Werkseitig ist die Einstellung 2 festgelegt und der Wert für Rot, Grün und Blau beträgt jeweils 100 %. Werkzeuge LANGUAGE (SPRACHE) Die Menüs der OSM-Steuerungen sind in sieben Sprachen verfügbar. OSM POSITION Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden. OSM TURN OFF (OSM-DEAKTIVIERUNG) Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM- Deaktivierung“ können Sie festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 10, 20, 30, 60 und 120 Sekunden. OSM LOCK OUT (OSM-SPERRE) Die Steuerung OSM LOCK OUT (OSM-SPERRE) sperrt den Zugriff auf alle Funktionen der OSM-Steuerungen. Wenn Sie im Modus OSM LOCK OUT (OSM-SPERRE) auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM-Steuerungen hinweist. Sie können den Modus OSM LOCK OUT (OSM- SPERRE) aktivieren, indem Sie gleichzeitig die Tasten PROCEED und drücken und halten. Der Modus OSM LOCK OUT (OSM-SPERRE) kann deaktiviert werden, indem Sie gleichzeitig die Tasten PROCEED und drücken und halten. VIDEO DETECT (SIGNALERKENNUNG) Hier wird die Methode der Videosignalerkennung bei zwei angeschlossenen Computern festgelegt. NONE (KEINE) Der Monitor wechselt den Port nie automatisch, sondern nur auf Anforderung des Benutzers. 03b_german 10.10.2000, 18:39 Uhr7Deutsch-8 FIRST DETECT (ERSTES) Für den Videoeingang wird der Modus „FIRST DETECT“ (ERSTES) aktiviert. Ist das ausgewählte Videoeingangs- signal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Port ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. Der Monitor sucht erst wieder nach anderen Videosignalen, wenn die aktuelle Signalquelle nicht mehr verfügbar ist. LAST DETECT (LETZTES) Für den Videoeingang wird der Modus „LAST DETECT“ (LETZTES) aktiviert. Zeigt der Monitor das Signal der aktuellen Quelle an und wird ein neues Signal eingespeist, schaltet der Monitor automatisch auf die neue Signalquelle um. Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Port ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. DVI SELECTION (DVI-AUSWAHL) Diese Funktion dient der Auswahl des DVI-Eingangs- modus. Nachdem diese Einstellung geändert wurde, muss der Computer neu gestartet werden. DIGITAL DVI-Digitaleingang ist verfügbar. ANALOG DVI-Analogeingang ist verfügbar. FACTORY PRESET (WERKSEINSTELLUNG) Mit der OSM-Steuerung „Factory Preset“ (Werksein- stellung) werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. 03b_german 10.10.2000, 18:39 Uhr8Deutsch-9 Deutsch RESOLUTION NOTIFIER (AUFLÖSUNGSHINWEIS) Die optimale Auflösung beträgt 1024 x 768. Wenn Sie ON (EIN) wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1024 x 768 verwendet wird. Information DISPLAY MODE (ANZEIGEMODUS) Stellt Informationen zur aktuellen Auflösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. MONITOR INFO Gibt Modell und Seriennummer des Monitors an. OSM Warning (OSM-Warnung) No Signal (Kein Signal): Diese Funktion gibt eine Warnung aus, wenn kein Signal verfügbar ist. Das Fenster „No signal“ (Kein Signal) wird nach dem Einschalten oder einem Wechsel des Eingangssignals und außerdem angezeigt, wenn kein Videosignal verfügbar ist. Die Taste PROCEED öffnet die Steuerung DVI SELECTION (DVI- AUSWAHL, siehe den entsprechenden Abschnitt). Resolution Notifier (Auflösungshinweis): Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster „Resolution Notifier“ (Auflösungshinweis) angezeigt. Diese Funktion kann im Werkzeugmenü deaktiviert werden. Out of Range (Nicht im Bereich): Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster „Out of Range“ (Nicht im Bereich) angezeigt. Die Taste PROCEED öffnet die Steuerung DVI SELECTION (DVI-AISWAHL, siehe den entsprechenden Abschnitt). Check Cable (Kabel prüfen): Diese Funktion fordert Sie zum Überprüfen der Anschlüsse an Monitor und Computer auf, um zu gewährleisten, dass alle Stecker richtig sitzen. 03b_german 10.10.2000, 18:39 Uhr9Deutsch-10 Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege Beachten Sie zur Erzielung optimaler Leistung die folgenden Hinweise zum Einrichten und Nutzen des MultiSync LCD-Farbmonitors:

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgestrahlt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.

• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.

• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.

• Stellen Sie dieses Produkt nicht auf wacklige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.

• Achten Sie bei Verwendung des 100-240-V-Wechselstromnetzteils des MultiSync LCD-Monitors auf Verwendung eines Netzkabels, das den Anschlusswerten der Netzsteckdose entspricht. Das Netzkabel muss in Ihrem Land zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen.

• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien.

• Knicken Sie das Netzkabel nicht.

• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen. 03b_german 10.10.2000, 18:39 Uhr10Deutsch-11 Deutsch

• Decken Sie die Lüftungsschlitze des Monitors nicht ab.

• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.

• Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist. Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.

• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.

• Der Monitor wurde Regen oder Wasser ausgesetzt.

• Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt. DURCH RICHTGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.

• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.

• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand für den Monitor MultiSync LCD1525X beträgt 53 cm.

• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.

• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.

• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!

• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.

• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor Ihnen, damit Sie den Kopf seltener drehen müssen.

• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden. 03b_german 10.10.2000, 18:39 Uhr11Deutsch-12 SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN. VORSICHT ZIEHEN SIE DAS NETZKABEL AUS DER STECKDOSE, UM STROMSCHLÄGE ZU VERHINDERN. ERST NACH DEM TRENNEN DES GERÄTS VOM STROMNETZ IST GEWÄHRLEISTET, DASS AN KEINER GERÄTEKOMPONENTE SPANNUNG ANLIEGT. ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN
