РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD1525XBK NEC

Заявление изготовителя Мы настоящим подтверждаем, что данный цветной монитор MultiSync LCD1525X (LA-1526HMW) соответствует Директиве Совета 73/23/EEC: - EN 60950 Директиве Совета 89/336/EEC: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 и содержит отметку NEC-Mitsubishi Electric Visual Systems, Corp.

В упаковочной коробке нового монитора NEC MultiSync LCD должно быть

– NEC MultiSync LCD1525X. – Кабель питания от сети переменного тока. – Кабель “DVI-A to VGA”. – Кабель видеосигнала “DVI-D to DVI-D”. – Кабель USB. – CD-ROM содержит полное руководство пользователя в формате PDF и соответствующие файлы для Windows (файл Inf и цветовой профиль). Для просмотра полного руководства пользователя необходимо, чтобы на Вашем ПК была установлена программа Acrobat Reader 4.0. – Руководство пользователя. Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.

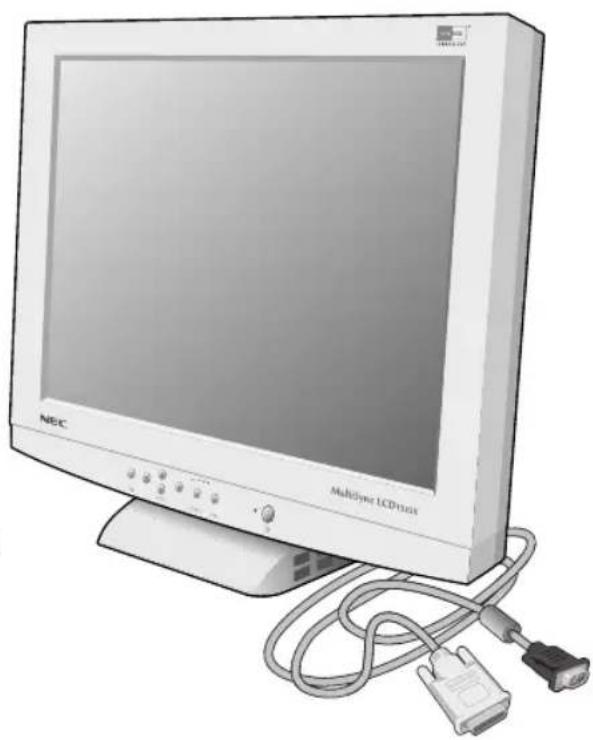

Монитор NEC MultiSync LCD1525X с кабелем “DVI-A to VGA” Продукт сертифицирован для продаж на территории Российской Федерации 10b_russian 10.10.2000, 18:40 Uhr2Русский-3

Чтобы подключить монитор MultiSync LCD1525X к системе, выполните следующие инструкции:

1. Отключите питание компьютера.

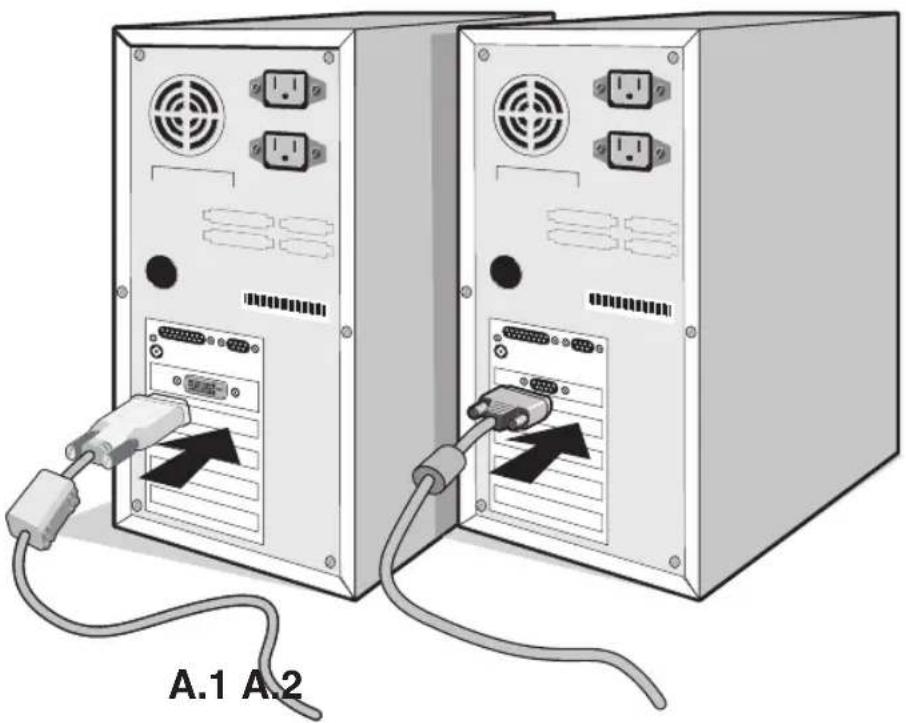

2. Для ПК с цифровым выходом DVI: Подсоедините кабель

видеосигнала “DVI-D to DVI-D” к разъему платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты. Для ПК с аналоговым выходом: Подсоедините кабель “DVI-A to VGA” к разъему платы видеоадаптера в компьютере (Рисунок A.2). Чтобы подсоединить добавочный ПК с аналоговым выходом, подсоедините кабель “D-SUB to D-SUB” (не входит в комплект) монитора MultiSync LCD1525X к разъему платы видеоадаптера в компьютере. Для Mac: Подсоедините адаптер кабеля для MultiSync Macintosh к компьютеру (Рисунок B.1). Подключите кабель видеосигнала с 15-штырьковым миниразъемом D-SUB к адаптеру кабеля для MultiSync Macintosh (Рисунок B.1). ПРИМЕЧАНИЕ. Для Macintosh G3 и G4 не требуется адаптер кабеля Macintosh.

3. Снимите крышку адаптера и крышку кабеля. Подсоедините кабель

видеосигнала DVI к разъему на задней панели монитора. Закрепите кабель видеосигнала DVI скобой A. Установите крышку адаптера и крышку кабеля на место.

4. С помощью кабеля USB соедините разъем типа B с входным портом

USB на задней панели монитора, а разъем типа A - с выходным портом компьютера (Рисунок D.1). Если применяется кабель от устройства USB, используйте один из выходных портов на боковой части монитора (Рисунок E.1). ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.

5. Подсоедините один конец кабеля питания к монитору серии MultiSync

LCD, а другой - к розетке электропитания (Рисунок F.1).

6. Включите монитор (Рисунок G.1) и компьютер.

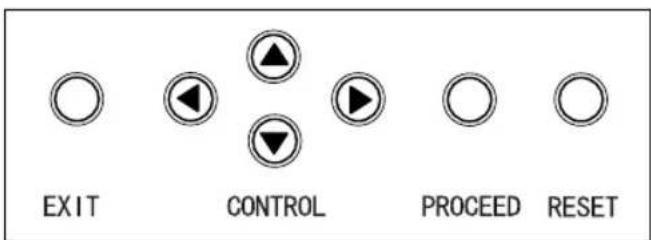

10b_russian 10.10.2000, 18:40 Uhr3Русский-4 Кнопки управления ВЫБОР ВХОДА Если никакое меню OSM не отображается, видеовход и входной порт USB можно изменить нажатием кнопки PROCEED (Продолжить). : изменение только видео : изменение видео и USB Кнопки управления OSM Кнопки управления OSM на передней панели монитора выполняют следующие

Чтобы войти в экранное меню, нажмите любую из кнопок управления ( , , , ) или кнопку PROCEED (Продолжить).

7. Для завершения установки монитора MultiSync LCD используйте

следующие параметры OSM:

• Автоматическая настройка контрастности

• Автоматическая настройка Полное описание этих параметров OSM см. в разделе “Кнопки управления” этого руководства пользователя. ПРИМЕЧАНИЕ. В случае каких-либо неполадок обратитесь к разделу Устранение неисправностей этого руководства пользователя. 10b_russian 10.10.2000, 18:40 Uhr4Русский-5

Выход в главное меню OSM. Перемещение выделенной области герх/вниз для выбора одного из параметров. Перемещение полосы индика- тора в направлении + или - для увеличения или уменьшения значения настройки. Включение функции автоматической настройки. Открытие дополнительного окна в режиме отображения инструментов и информации. Сброс выделенного параметра до значения, установленного

УПРАВЛЕНИЯ) PROCEED (ПРОДОЛЖИТЬ) RESET (СБРОС) Главное меню Выход из меню параметров OSM. Перемещение выделенной области герх/вниз для выбора одного из параметров. Непосредственный выбор элемента меню (обозна- ченного выделенной

Не функционирует. Сброс выделенного параметра до значения, установленного на заводе. ПРИМЕЧАНИЕ. При нажатии кнопки RESET появляется предупреждаю- щее сообщение, которое позволяет отменить функцию

Яркость и контрастность С помощью этой функции можно регулировать яркость и контрастность видеоизображения. BRIGHTNESS (ЯРКОСТЬ) Настройка общей яркости изображения и фона экрана. CONTRAST (КОНТРАСТНОСТЬ) Настройка яркости изображения по отношению к фону. AUTO ADJUST (АВТОМАТИЧЕСКАЯ НАСТРОЙКА) (только аналоговый вход) Коррекция изображения, соответствующего нестандартным входящим видеосигналам. Автоматическая настройка (только аналоговый вход) Настройка параметров положения, горизонтального размера и

10b_russian 10.10.2000, 18:40 Uhr5Русский-6 Положение (только аналоговый вход) С помощью этой функции можно регулировать положение изображения на экране ЖКД. ВЛЕВО/ВПРАВО Контроль горизонтального положения изображения.

Контроль вертикального положения изображения. АВТОМАТИЧЕСКАЯ НАСТРОЙКА Автоматическая настройка горизонтального и вертикального положения изображения на экране ЖКД. Настройка изображения (только аналоговый вход) H. SIZE (Г. РАЗМЕР) Регулировка горизонтального размера путем увеличения или уменьшения значения этого параметра. FINE (ЧЕТКОСТЬ) Эта функция используется для настройки задержки внутренней синхронизации, чтобы выполнить фокусировку изображения. В качестве минимального значения установлена заводская настройка “Zero” (ноль). АВТОМАТИЧЕСКАЯ НАСТРОЙКА Автоматическая настройка параметров горизонтального размера или четкости. Система регулировки цвета Предварительно заданные значения: 1, 2, 3, 4, 5 С помощью заданных палитр цветов от 1 до 5 можно выбрать нужную настройку цвета. Каждая настройка цвета установлена на заводе в положение по шкале Кельвина. При изменении настройки ее название меняется с Kelvin на Custom (Настраиваемая). Усиление цвета КРАСНЫЙ, ЗЕЛЕНЫЙ,

С помощью этой функции можно независимо регулировать контрастность видеоизображения R/G/B. Цвета изменятся на экране, а направление (в сторону 10b_russian 10.10.2000, 18:40 Uhr6Русский-7

увеличения или уменьшения) будет показано с помощью диапазона регулирования Усиление цвета примерно от 0% до 100%. Заводская настройка: предварительно заданное значение 2; значение для К,З,С равно 100%. Инструменты LANGUAGE (ЯЗЫК) Меню параметров OSM переведены на семь языков. Положение меню OSM Можно выбрать, в каком месте экрана должно отображаться меню параметров OSM. При выборе элемента Местоположение OSM можно вручную перемещать меню параметров OSM влево, вправо, герх

Отключение меню OSM Меню параметров OSM будет оставаться на экране, пока оно используется. В подменю Отключение меню OSM можно выбрать время ожидания монитора после последнего нажатия кнопки до закрытия меню параметров OSM. Предварительно заданные значения: 10, 20, 30, 60 и 120 секунд. OSM LOCK OUT (БЛОКИРОВКА OSM) С помощью этого параметра можно полностью заблокировать доступ ко всем функциям параметров OSM. При попытке активизации параметров OSM в режиме блокировки появится сообщение, указывающее, что параметры OSM заблокированы. Чтобы включить функцию блокировки OSM, одновременно нажмите и удерживайте нажатыми кнопки PROCEED и . Чтобы отключить функцию блокировки OSM, еще раз одновременно нажмите и удерживайте нажатыми кнопки PROCEED и . VIDEO DETECT (ОБНАРУЖЕНИЕ ВИДЕОСИГНАЛА) Выбор метода обнаружения видеосигнала, когда подключены два компьютера. NONE (НИКОГДА) Монитор никогда не переключает порты автоматически. Это делается только пользователем. 10b_russian 10.10.2000, 18:40 Uhr7Русский-8 Режим “FIRST DETECT” (ОБНАРУЖЕН

Видеовход необходимо переключить в режим “FIRST DETECT”. При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник. Во время присутствия текущего видеоисточника монитор не выполняет поиск других видеосигналов. Режим “LAST DETECT” (ОБНАРУЖЕН

Видеовход необходимо переключить в режим “LAST DETECT”. При отображении монитором сигнала от текущего источника и подключении к монитору нового дополнительного источника он автоматически переключается на новый видеоисточник. При отсутствии текущего входного видеосигнала монитор начинает искать видеосигнал от другого порта видеовхода. Если на другом порте присутствует видеосигнал, монитор автоматически переключает порт входа видеоисточника на только что найденный видеоисточник. DVI SELECTION (ВЫБОР DVI) С помощью этой функции можно выбрать режим года DVI. После того как параметр выбора DVI был изменен, необходимо обязательно перезагрузить компьютер. DIGITAL (ЦИФРОВОЙ) Возможен цифровой год DVI. ANALOG (АНАЛОГОВЫЙ) Возможен аналоговый год DVI. FACTORY PRESET (ЗАВОДСКИЕ

Выбор параметра Заводские настройки позволяет выполнить сброс всех параметров OSM до значений, установленных на заводе. Для этого необходимо в течение нескольких секунд удерживать нажатой кнопку RESET (СБРОС). Отдельные настройки можно сбросить, выделив их и нажав кнопку RESET. 10b_russian 10.10.2000, 18:40 Uhr8Русский-9

RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ) Оптимальным разрешением является 1024 x 768. Если выбрано значение ON (ВКЛ.), через 30 секунд на экране появляется сообщение о том, что параметр разрешения отличается от 1024 x 768.

DISPLAY MODE (РЕЖИМ ОТОБРАЖЕНИЯ) Предоставляет информацию о текущем разрешении дисплея и технические данные, включая предварительно установленную используемую синхронизацию и частоты горизонтальной и вертикальной развертки. MONITOR INFO (ИНФОРМАЦИЯ О МОНИТОРЕ) Информация о номере модели и серийном номере монитора. Предупреждение OSM No Signal (Нет сигнала): Эта функция выдает предупреждение при отсутствии сигнала. Окно “No Signal” появляется при включении питания, изменении входного сигнала, или неактивном видеоизображении. С помощью кнопки PROCEED можно открыть меню DVI SELECTION CONTROL (КОНТРОЛЬ ВЫБОРА DVI), как указано в разделе, описывающем выбор DVI. Resolution Notifier (Показатель разрешения): Эта функция выдает предупреждение о необходимости использования оптимизированного разрешения. Окно “Resolution Notifier” (Показатель разрешения) появляется при включении питания, изменении входного сигнала, неправильном разрешении видеосигнала. Эту функцию можно отключить в меню TOOL (ИНСТРУМЕНТЫ). Out of Range (Вне допустимого диапазона): Эта функция выдает рекомендации по использованию оптимизированного разрешения и частоты регенерации. Окно “Out Of Range” (Вне допустимого диапазона) появляется при включении питания, изменении входного сигнала, неправильной синхронизации видеосигнала. С помощью кнопки PROCEED можно открыть меню DVI SELECTION CONTROL (КОНТРОЛЬ ВЫБОРА DVI), как указано в разделе, описывающем выбор DVI. Check Cable (Проверка кабеля): Эта функция уведомляет о необходимости проверки всех Видеовходов на мониторе и компьютере, чтобы убедиться, что они подсоединены надлежащим образом. 10b_russian 10.10.2000, 18:40 Uhr9Русский-10 Рекомендации по эксплуатации Техника безопасности и техническое обслуживание При установке и использовании цветного монитора MultiSync LCD для его оптимальной работы соблюдайте следующее:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.

• Обеспечьте достаточно свободного пространства вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего сверху на монитор.

• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.

• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут соприкасаться с деталями под высоким напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.

• Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.

• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.

• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступным источником питания.

• Если монитор MultiSync LCD работает от источника питания переменного тока 100-240 В, необходимо использовать кабель питания, соответствующий напряжению этой электрической сети. Кабель питания должен соответствовать стандартам безопасности Вашей страны.

• Соблюдайте осторожность при перевозке. Сохраните упаковку на случай

• Люминесцентная лампа, установленная внутри ЖКД монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим на Вашей территории, при утилизации этой лампы.

• Не перегибайте кабель питания.

• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.

• Не закрывайте вентиляционное отверстие на мониторе. 10b_russian 10.10.2000, 18:40 Uhr10Русский-11

• Если монитор разобьется, не прикасайтесь к жидкому кристаллу.

• Если разбилось стекло. Соблюдайте осторожность. В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста:

• Если поврежден кабель питания или вилка.

• Если в монитор попала жидкость или какие-либо предметы.

• Если монитор попал под дождь или воду.

• При падении монитора или повреждении корпуса. ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.

• Отрегулируйте высоту монитора, чтобы его верхний край находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.

• Устанавливайте монитор так, чтобы экран находился не ближе 40 см и не дальше 70 см от глаз. Оптимальное расстояние для монитора MultiSync LCD1525X - 53 см.

• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.

• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы уменьшить блики и отражения. Отрегулируйте опору монитора так, чтобы свет потолочных светильников не отражался на экране.

• Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.

• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!

• Отрегулируйте яркость и контрастность монитора для удобства

• Используйте держатели документов, расположенные рядом с экраном.

• Расположите то, с чем Вы работаете чаще всего (экран или справочные материалы) непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.

• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).

• Регулярно проверяйте зрение. 10b_russian 10.10.2000, 18:40 Uhr11Русский-12 ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ. НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ПИТАНИЯ ВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ПИТАНИЕ УСТРОЙСТВА, ВЫКЛЮЧИТЕ КАБЕЛЬ ПИТАНИЯ ИЗ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ. Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированные детали под высоким напряжением, которое может стать причиной поражения электрическим током. Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства. Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации и обслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежать возможных проблем.

ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ • НЕ ОТКРЫВАТЬ ENERGY STAR - это зарегистрированный в США товарный знак. Будучи партнером программы ENERGY STAR

, NEC-Mitsubishi Electronics Display of America, Inc. утверждает, что этотпродукт соответствует директивам программы Energy Star в отношении эффективности использования энергии. Эмблема ENERGY STAR не означает одобрение EPA какого-либо продукта или услуги. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A и XGA являются зарегистрированными товарными знаками InternationalBusiness Machines Corporation.Apple и Macintosh являются зарегистрированными товарными знаками Apple Computer Inc.Microsoft и Windows являются зарегистрированными товарными знаками Microsoft Corporation.NEC - зарегистрированный товарный знак NEC Corporation.Все остальные товарные знаки или зарегистрированные товарные знаки являются собственностью соответствующихвладельцев. Инструкции по безопасности 10b_russian 10.10.2000, 18:40 Uhr12Türkçe-1 Türkçe Üreticinin Bildirimi Burada bildirmekteyiz ki, renkli monitör MultiSync LCD1525X (LA-1526HMW) aµaπ∂da belirtilenlere uygundur Konsey Yönetmeliπi 73/23/EEC: - EN 60950 Konsey Yönetmeliπi 89/336/EEC: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 ve aµaπ∂daki iµarete sahiptir NEC-Mitsubishi Electric Visual Systems, Corp.
