05b_spain 10.10.2000, 18:39 Uhr1Español-2 Contenido Su nueva caja de monitor LCD NEC MultiSync debería contener: – NEC MultiSync LCD1525X. – Un cable de CA. – Un cable DVI-A a VGA. – Un cable de señal de vídeo DVI-D a DVI-D. – Un cable USB. – El CD-ROM incluye el manual del usuario completo en formato PDF y documentos de Windows relacionados (archivo Inf y perfil del color). Para poder visualizar el manual del usuario, debe tener Acrobat Reader

4.0 instalado en su PC.

– Un manual del usuario Recuerde conservar la caja original y el material de embalaje para poder transportar el monitor en el futuro.

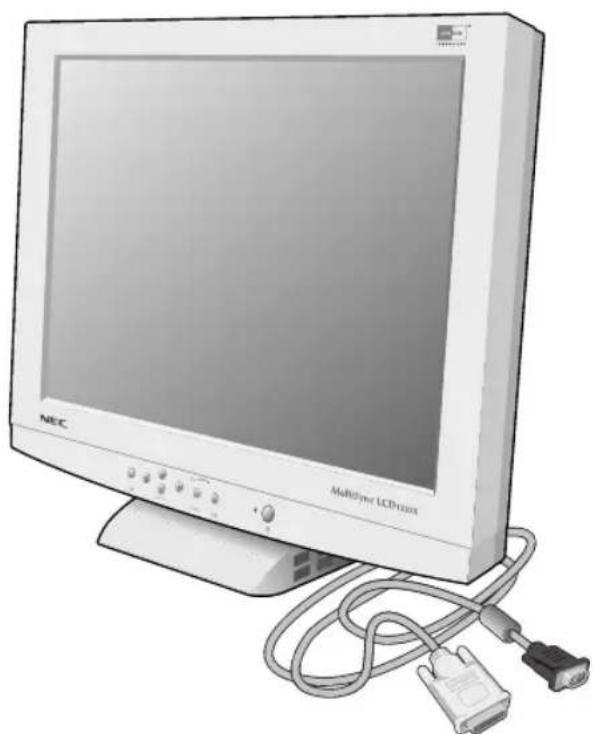

Monitor NEC MultiSync LCD1525X con cable DVI-A a VGA. 05b_spain 10.10.2000, 18:39 Uhr2Español-3 Español Instalación Para conectar el monitor MultiSync LCD1525X a su sistema, siga estas instrucciones:

1. Desconecte su ordenador.

2. Para PC con salida digital DVI: Conecte el cable de señal DVI-D a DVI-

D al conector de la tarjeta de visualización de su sistema (Figura A.1). Apriete todos los tornillos. Para PC con salida analógica: Conecte el cable DVI-A a VGA al conector de la tarjeta de visualización de su sistema (Figura A.2). Para conectar otro PC con salida analógica, conecte el cable D-SUB a D-SUB (no incluido) de MultiSync LCD1525X al conector de la tarjeta de visualización de su sistema. Para los Mac: Conecte el adaptador de cable para Macintosh MultiSync al ordenador (Figura B.1). Conecte el cable de señal del mini D-SUB de 15 clavijas al adaptador de cable para Macintosh de MultiSync (Figura B.1). NOTA: Los Macintosh G3 y G4 no necesitan adaptador de cable para Macintosh.

3. Retire la cubierta de conectores y el conducto del cable eléctrico.

Conecte el cable de señal DVI al conector por la parte posterior del monitor. Coloque el cable de señal de vídeo DVI en la abrazadera A. Vuelva a colocar la cubierta de conectores y el conducto del cable eléctrico.

4. Utilizando el cable USB, conecte el conector del tipo B al puerto USB de

upstream en la parte trasera del monitor y el conector del tipo A al puerto de downstream del ordenador (Figura D.1). Si está utilizando el cable del dispositivo USB, utilice uno de los puertos de downstream situados a un lado del monitor (Figura E.1). NOTA: Si los cables están mal conectados, es posible que falle el funcionamiento, se deteriore la calidad de la imagen/los componentes del módulo LCD o disminuya la vida útil del módulo.

5. Conecte un extremo del cable de potencia al monitor MultiSync LCD

Series y el otro extremo a la toma de corriente (Figura F.1).

6. Encienda el monitor (Figura G.1) y el ordenador.

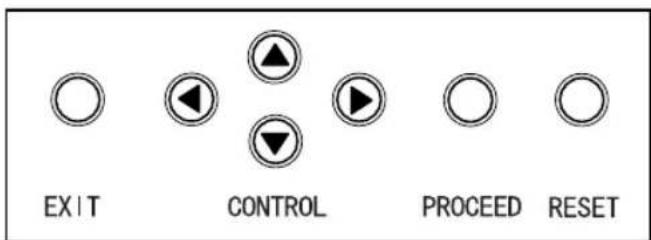

05b_spain 10.10.2000, 18:39 Uhr3Español-4 Controles INPUT SELECT (selección de entrada) Si no aparece ningún menú de OSM, la entrada de vídeo y el upstream de USB se pueden modificar pulsando el botón PROCEED (continuar). : cambiar sólo el vídeo : cambiar el vídeo y el USB Controles OSM Los controles OSM situados en la parte frontal del monitor cumplen las siguientes funciones: Para acceder a OSM, pulse cualquiera de los botones de control ( , , , ) o el botón PROCEED.

7. Para completar la configuración de su monitor MultiSync LCD, utilice los

siguientes controles de OSM:

• Contraste de autoajuste

• Autoajuste Consulte la sección de Controles de este manual del usuario si desea obtener una descripción detallada de estos controles OSM. NOTA: Si surgiera algún problema, consulte la sección Solución de problemas de este manual del usuario. 05b_spain 10.10.2000, 18:39 Uhr4Español-5 Español Submenú Sale al menú principal de los controles OSM. Desplaza la zona resaltada hacia arriba/abajo para seleccionar uno de los controles. Desplaza la barra hacia + o - para aumentar o reducir el ajuste. Activa el autoajuste. En Tool y e Information mode (modo de información), abre otra ventana. Restablece la configuración de fábrica del control resaltado. EXIT (salir) CONTROL / CONTROL / PROCEED (continuar) RESET (restablecer) Menú principal Sale de los controles OSM. Desplaza la zona resaltada hacia arriba/ abajo para seleccionar uno de los controles. Continúa con la opción de menú seleccionada (indicada por el área resaltada). No tiene función. Restablece la configura- ción de fábrica del menú de control resaltado. NOTA: Al pulsar RESET (restablecer), aparecerá una ventana de advertencia que le permitirá cancelar la función de restablecer. Brillo y contraste Con esta función se controlan el brillo y el contraste del video. BRILLO Ajusta el brillo de la imagen global y del fondo. CONTRASTE Ajusta el brillo de la imagen respecto al fondo. AUTO ADJUST (autoajuste) (sólo para entradas analógicas) Corrige la imagen que aparece para las entradas de vídeo no estándar. Auto Adjust (sólo para entradas analógicas) Ajusta la posición, el tamaño H. y los controles de precisión. 05b_spain 10.10.2000, 18:39 Uhr5Español-6 Posición (sólo para entradas analógicas) Esta función controla la posición de la imagen en el área de visualización de la pantalla de cristal líquido. LEFT/RIGHT (izquierda/derecha) Control de la posición horizontal de la imagen. DOWN/UP (abajo/arriba) Control de la posición vertical de la imagen. AUTO ADJUST Fija automáticamente la posición horizontal y vertical de la imagen en el área de visualización de la pantalla de cristal líquido. Ajuste de la imagen (sólo para entradas analógicas) H. SIZE (tamaño H.) Ajusta el tamaño horizontal aumentando o reduciendo esta configuración. FINE (precisión) Esta función se utiliza para ajustar el retardo del reloj interno para ajustar el enfoque de la imagen. La configuración predefinida es “cero” como valor mínimo. AUTO ADJUST Ajusta automáticamente el tamaño H. y la configuración de precisión. Sistema de control del color Valores predefinidos: 1, 2, 3, 4, 5 Con los valores predefinidos 1 a 5 se selecciona la configuración del color deseada. Cada configuración del color está ajustada de fábrica a la escala Kelvin establecida. Si se ajusta una configuración, su nombre pasará de la escala Kelvin a la configuración del usuario. Ganancia de color ROJO, VERDE, AZUL Con esta función se controla el contraste del video de R/G/B independientemente. El cambio de color aparecerá en la pantalla y el sentido (aumento o disminución) mostrará el margen de regulación de la ganancia del color, que será del 0% al 100%. 05b_spain 10.10.2000, 18:39 Uhr6Español-7 Español La configuración predefinida es el número 2, y el valor de configuración de R,G,B es del 100%. Herramientas LANGUAGE (idioma) Los menús del control OSM están disponibles en siete idiomas. OSM POSITION (posición de OSM) Puede decidir dónde desea que aparezca la ventana de control OSM en su pantalla. Seleccionando OSM Location (ubicación de OSM) podrá ajustar manualmente la posición del menú de control OSM a la izquierda, derecha, arriba o abajo. OSM TURN OFF (parada de OSM) El menú de control de OSM permanecerá activado mientras se esté utilizando. En el submenú OSM Turn Off puede indicar cuánto tiempo debe transcurrir desde que se toca un botón por última vez hasta que se desconecta el menú de control de OSM. Los valores preseleccionados son 10, 20, 30, 60 y 120 segundos. OSM LOCK OUT (bloqueo de OSM) Este control bloquea totalmente el acceso a todas las funciones de control de OSM. Si se intenta activar los controles OSM mientras está activado el modo Lock Out, aparecerá una ventana indicando que los controles OSM están bloqueados. Para activar la función OSM Lock Out, pulse simultáneamente y mantenga pulsados los botones PROCEED y . Para desactivar el modo OSM Lock Out, vuelva a pulsar simultáneamente y mantenga pulsados los botones PROCEED y . VIDEO DETECT (detección de vídeo) Selecciona el método de detección de vídeo cuando hay dos ordenadores conectados. NONE (ninguno) El monitor no conectará nunca los puertos automáticamente; sólo bajo el control del usuario. 05b_spain 10.10.2000, 18:39 Uhr7Español-8 FIRST DETECT (primera detección) La entrada de vídeo tiene que pasar al modo “FIRST DETECT”. Cuando no existe señal de entrada de vídeo, el monitor busca una señal de vídeo desde el otro puerto de entrada de vídeo. Si existe señal de vídeo en el otro puerto, el monitor pasa automáticamente del puerto de entrada original de vídeo a la nueva fuente de vídeo. El monitor no buscará otras señales de vídeo mientras exista esa fuente de vídeo. LAST DETECT (última detección) La entrada de vídeo tiene que pasar al modo “LAST DETECT”. Si el monitor muestra una señal de la fuente actual y recibe otra de una fuente secundaria, pasará automáticamente a la nueva fuente de vídeo. Cuando no existe señal de entrada de vídeo, el monitor busca una señal de vídeo desde el otro puerto de entrada de vídeo. Si existe señal de vídeo en el otro puerto, el monitor pasa automáticamente del puerto de entrada original de vídeo a la nueva fuente de vídeo. DVI SELECTION (selección de DVI) Esta función se selecciona en el modo de entrada de DVI. Si ha cambiado la selección de DVI, deberá reiniciar el ordenador. DIGITAL La entrada digital DVI está disponible. ANALOG (analógica) La entrada analógica DVI está disponible. FACTORY PRESET (configuración predefinida) Seleccionando Factory Preset podrá restablecer todas las configuraciones de control de OSM originales. Mantenga pulsado el botón RESET durante unos segundos para que se active la función. Podrá restablecer cada configuración resaltando el control correspondiente y pulsando el botón RESET. 05b_spain 10.10.2000, 18:39 Uhr8Español-9 Español RESOLUTION NOTIFIER (avisador de resolución) Esta resolución óptima es 1024 x 768. Si se selecciona ON (encendido), aparecerá un mensaje en la pantalla después de 30 segundos advirtiendo de que la resolución no es 1024 x 768. Información DISPLAY MODE (modo de visualización) Ofrece información sobre la imagen de resolución actual y los datos técnicos, incluida la cadencia predefinida utilizada y las frecuencias horizontal y vertical. MONITOR INFO (información del monitor) Indica los números de modelo y de serie del monitor. OSM Warning (advertencia de OSM) No Signal (no hay señal): Esta función avisa al usuario cuando no se recibe ninguna señal. Una vez conectada la alimentación, cuando se modifica la señal de entrada o el vídeo no está activo, aparecerá la ventana No Signal. El botón PROCEED abre el DVI SELECTION CONTROL (control de selección de DVI), como se indica en el apartado de la selección de DVI. Resolution notifier: Esta función advierte de que se debe optimizar la resolución. Una vez conectada la alimentación, cuando se modifica la señal de entrada o la resolución de la señal de vídeo no es la adecuada, aparecerá la ventana del avisador de resolución. Esta función se puede desactivar en el menú TOOL (herramientas). Out of Range (fuera del intervalo): Esta función recomienda optimizar la resolución y la velocidad de regeneración de la imagen. Una vez conectada la alimentación, cuando se modifica la señal de entrada o la cadencia de la señal de vídeo no es la adecuada, aparecerá el menú Out of Range. El botón PROCEED abre el DVI SELECTION CONTROL (control de selección de DVI), como se indica en el apartado de la selección de DVI. Check Cable (comprobar el cable): Esta función recomienda al usuario comprobar todas las entradas de vídeo del monitor y el ordenador para asegurarse de que están bien conectadas. 05b_spain 10.10.2000, 18:39 Uhr9Español-10 Uso recomendado Medidas de seguridad y mantenimiento Para garantizar el rendimiento óptimo del equipo, tenga en cuenta las siguientes instrucciones al instalar y utilizar el monitor en color MultiSync LCD:

• NO ABRA EL MONITOR. El monitor no contiene piezas que deba manipular el usuario. Si se abren o retiran las cubiertas, existe el riesgo de sufrir descargas eléctricas peligrosas u otros daños. Las tareas de servicio deberá realizarlas personal de servicio cualificado.

• Coloque el monitor en un lugar debidamente ventilado para que el calor se disipe sin problemas. No bloquee las aberturas ventiladas ni coloque el monitor cerca de un radiador u otras fuentes de calor. No coloque nada sobre el monitor.

• No vierta ningún líquido en la caja ni utilice el monitor cerca del agua.

• No inserte objetos de ningún tipo en las ranuras de la caja, porque podrían tocar puntos con tensión peligrosos y ser dañinos o letales, o causar descargas eléctricas, fuego o fallos en el equipo.

• No coloque objetos pesados en el cable de potencia. Si éste quedara dañado, podrían producirse descargas o fuego.

• No coloque este producto sobre un carro, soporte o mesa inclinado o inestable, ya que el monitor podría caerse y producirse daños graves.

• El conector del cable de alimentación es el principal modo de desconectar el sistema de la alimentación. El monitor debería estar instalado cerca de una caja de enchufe de fácil acceso.

• Al utilizar el monitor MultiSync LCD con su alimentación de CA 100- 240V, utilice un cable de potencia adecuado al voltaje de la caja de enchufe de corriente alterna en cuestión. El cable de potencia que utilice debe estar autorizado y cumplir las normas de seguridad de su país.

• Trate el monitor con cuidado al transportarlo. Guarde el embalaje por si necesitara transportarlo en el futuro.

• El interior del tubo fluorescente situado en la pantalla de cristal líquido contiene mercurio. Respete las ordenanzas de su municipio a la hora de desechar el tubo.

• No doblegue el cable de potencia.

• No utilice el monitor en zonas con altas temperaturas, húmedas, con polvo o con grasa.

• No cubra la abertura del monitor.

• Si se rompe el monitor, no toque el cristal líquido.

• Si se rompe el cristal. Trátelo con cuidado. 05b_spain 10.10.2000, 18:39 Uhr10Español-11 Español Si se da algunas de estas circunstancias, desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio cualificado:

• Si el cable de alimentación o el enchufe está dañado.

• Si se ha derramado líquido o han caído objetos dentro del monitor.

• Si el monitor ha estado expuesto a la lluvia o el agua.

• Si el monitor se ha caído o se ha dañado la caja. SI EL MONITOR ESTÁ SITUADO Y AJUSTADO CORRECTAMENTE, EL USUARIO SENTIRÁ MENOR FATIGA EN LOS OJOS, HOMBROS Y CUELLO. CUANDO COLOQUE EL MONITOR, COMPRUEBE LO SIGUIENTE:

• Para garantizar el óptimo rendimiento, deje el monitor encendido durante 20 minutos para que se caliente.

• Ajuste la altura del monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo. Sus ojos deben mirar ligeramente hacia abajo al observar el centro de la pantalla.

• Coloque el monitor a 40 cm de distancia de los ojos como mínimo y a 70 cm como máximo. En el caso del monitor MultiSync LCD1525X, la distancia óptima es de 53 cm.

• Descanse la vista periódicamente enfocándola hacia un objeto situado a 6 m como mínimo. Parpadee con frecuencia.

• Coloque el monitor en un ángulo de 90° respecto a las ventanas u otras fuentes de luz para evitar al máximo los brillos y reflejos. Ajuste la inclinación del monitor de modo que las luces del techo no reflejen en la pantalla.

• Si el reflejo de la luz le impide ver adecuadamente la pantalla, utilice un filtro antirreflectante.

• Limpie la superficie del monitor con pantalla de cristal líquido con un paño sin hilachas y no abrasivo. No utilice líquidos limpiadores ni limpiacristales.

• Ajuste los controles de brillo y contraste del monitor para mejorar la legibilidad.

• Utilice un atril para documentos y colóquelo cerca de la pantalla.

• Coloque aquello en lo que más fija la vista (la pantalla o el material de referencia) directamente en frente de usted para evitar tener la cabeza girada al teclear.

• Evite visualizar patrones fijos en el monitor durante largos períodos de tiempo. De ese modo, evitará la persistencia de la imagen (efectos post- imagen).

• Revise su vista con regularidad. 05b_spain 10.10.2000, 18:39 Uhr11Español-12 PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD. TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁCULO DEL CABLE DE EXTENSIÓN U OTRAS TOMAS A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE. NO ABRA LA CAJA DEL MONITOR, YA QUE CONTIENE COMPONENTES DE ALTO VOLTAJE. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO. PELIGRO PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ASEGÚRESE DE QUE EL CABLE DE POTENCIA ESTÁ DESCONECTADO DEL ENCHUFE DE PARED. PARA ASEGURARSE COMPLETAMENTE DE QUE NO LLEGA CORRIENTE A LA UNIDAD, DESCONECTE EL CABLE DE POTENCIA DE LA TOMA DE CA. NO RETIRE LA CUBIERTA (O LA PARTE TRASERA). EL MONITOR NO CONTIENE PIEZAS QUE DEBA MANIPULAR EL USUARIO. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO. Este símbolo advierte al usuario de que el producto puede contener suficiente voltaje sin aislar como para causar descargas eléctricas. Por tanto, evite el contacto con cualquier pieza del interior del monitor. Este símbolo advierte al usuario de que se incluye documentación importante respecto al funcionamiento y el mantenimiento de este producto. Por ello, debería leerla atentamente para evitar problemas. PELIGRO ADVERTENCIA RIESGO DE DESCARGAS ELÉCTRICAS • NO ABRIR ENERGY STA R es una marca registrada de EE.UU. Como socio de E
