MultiSync LCD1525XBK - Monitor NEC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD a colori
Marca	NEC
Modello	MultiSync LCD1525XBK
Dimensioni dello schermo (diagonale)	15 pollici (38,1 cm)
Risoluzione ottimale	1024 x 768
Ingressi video	DVI-D (digitale), DVI-A (analogica tramite adattatore), D-Sub 15 pin
Connettori	1 porta DVI, 1 porta D-Sub, 1 porta USB upstream, 2 porte USB downstream
Alimentazione	100 - 240 V AC, 50/60 Hz
Consumo elettrico (tipico)	23 W
Peso (con piedistallo)	4,0 kg
Dimensioni (L x A x P, con piedistallo)	381 x 383 x 178 mm
Funzioni principali	OSM (menu a schermo), regolazione automatica, controllo colore, blocco OSM, rilevamento video, hub USB
Contenuto della confezione	Monitor, cavo di alimentazione, cavo DVI-A a VGA, cavo DVI-D a DVI-D, cavo USB, CD-ROM (manuale PDF, driver .inf, profilo colore), manuale utente
Manutenzione e pulizia	Utilizzare un panno non lanuginoso e non abrasivo. Non utilizzare soluzioni detergenti né detergenti per vetri.
Precauzioni di sicurezza	Non aprire il telaio (alta tensione). Non esporre all'acqua. Scollegare in caso di temporale o di inutilizzo prolungato. Non ostruire le aperture di ventilazione.
Informazioni generali	Certificato ENERGY STAR. Conforme alle direttive 73/23/CEE e 89/336/CEE (EN 60950, EN 55022, EN 61000, EN 55024).

Domande frequenti - MultiSync LCD1525XBK NEC

Come collegare il monitor a un computer Macintosh?

Per i Macintosh G3 e G4, collegare direttamente il mini-cavo segnale D-SUB a 15 pin. Per gli altri modelli, utilizzare l'adattatore per cavo Macintosh in dotazione. Collegare l'adattatore al computer, quindi il cavo D-SUB all'adattatore.

Come regolare la risoluzione ottimale?

La risoluzione ottimale è 1024 x 768. Utilizzare le impostazioni di visualizzazione del sistema operativo per impostare questa risoluzione. Se appare un messaggio di notifica, è possibile disattivarlo nel menu Strumenti OSM.

Cosa fare se lo schermo mostra 'Nessun segnale'?

Verificare che il cavo video sia collegato correttamente sia al monitor che al computer. Premere il pulsante PROCEED per aprire il comando di selezione dell'ingresso DVI e scegliere la fonte corretta. Se il problema persiste, verificare che il computer sia acceso e che la scheda grafica invii un segnale.

Come utilizzare l'hub USB del monitor?

Collegare il cavo USB (tipo B) alla porta upstream sul retro del monitor e a una porta USB del computer. Le porte downstream situate sul lato del monitor possono quindi essere utilizzate per collegare periferiche USB.

Come pulire lo schermo LCD?

Utilizzare un panno morbido, non lanuginoso e non abrasivo. Non utilizzare mai soluzioni detergenti, detergenti per vetri o prodotti chimici. Strofinare delicatamente senza premere sullo schermo.

Cosa significa il messaggio 'Fuori dai limiti'?

Questo messaggio appare quando la risoluzione o la frequenza di aggiornamento non sono compatibili con il monitor. La risoluzione ottimale è 1024 x 768. Impostare i parametri di visualizzazione del computer entro i limiti supportati dal monitor (frequenze orizzontale e verticale).

Come ripristinare le impostazioni di fabbrica?

Nel menu OSM, accedere al sottomenu Strumenti e selezionare 'Impostazioni di fabbrica'. Tenere premuto il pulsante RESET per alcuni secondi. È anche possibile ripristinare una singola impostazione evidenziandola e premendo RESET.

Posso passare automaticamente tra due computer collegati?

Sì, tramite la funzione Rilevamento video nel menu OSM. Scegliere 'Primo rilevato' per passare automaticamente alla sorgente attiva, o 'Ultimo rilevato' per passare all'ultima sorgente rilevata. La modalità 'Nessuna' richiede un cambio manuale.

Come bloccare i comandi OSM?

Per bloccare, premere contemporaneamente i pulsanti PROCEED e ▲ e tenerli premuti. Per sbloccare, ripetere la stessa operazione. Sul display apparirà l'indicazione che i comandi sono bloccati.

Quali sono le preimpostazioni colore disponibili?

Sono disponibili cinque preimpostazioni (da 1 a 5), ciascuna definita in fabbrica a una temperatura di colore specifica (gradi Kelvin). Se si modifica una preimpostazione, il suo nome diventa 'Personalizzata'. È anche possibile regolare individualmente i guadagni di rosso, verde e blu da 0 a 100%.

MANUALE UTENTE MultiSync LCD1525XBK NEC

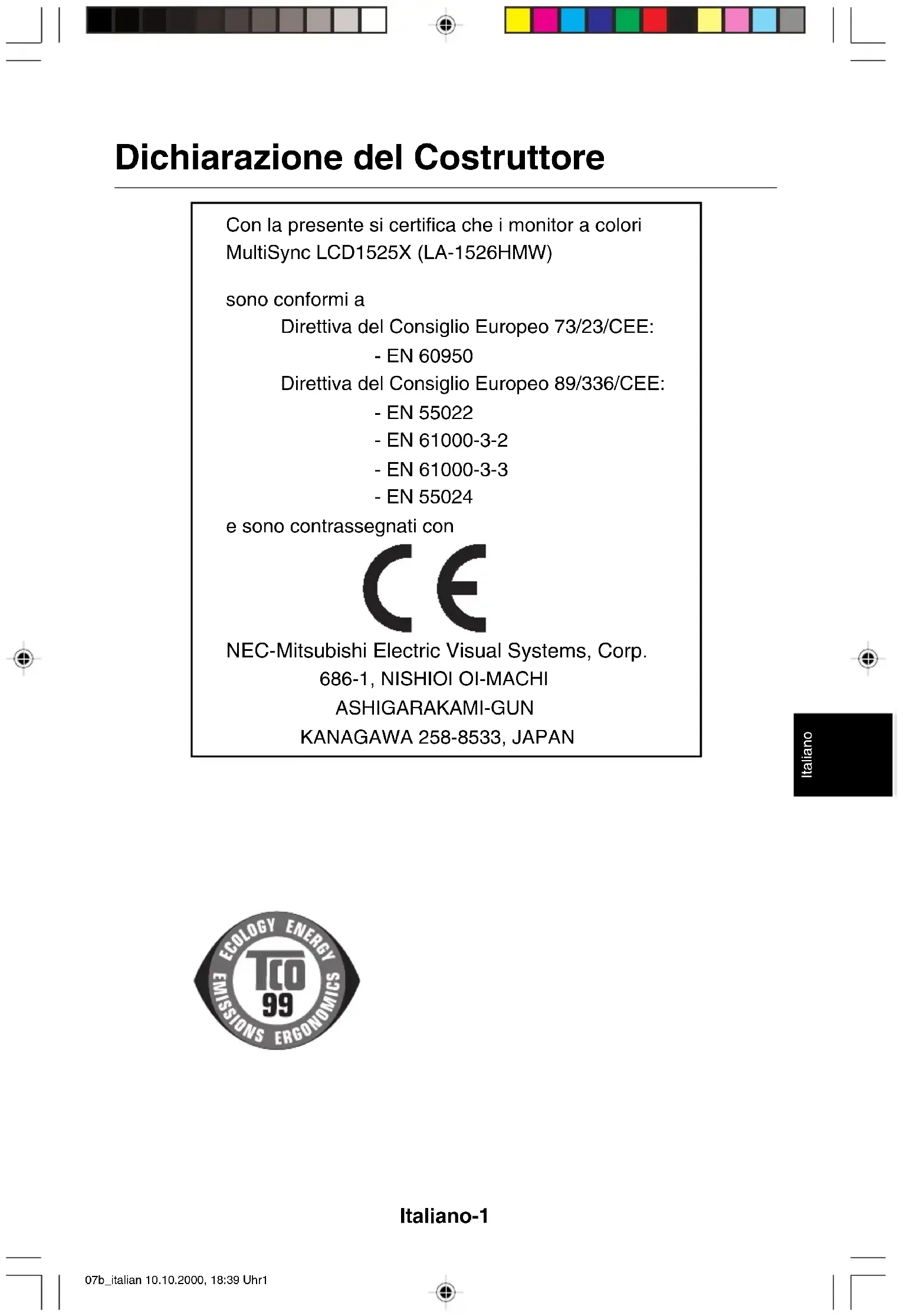

Dichiarazione del Costruttore

Con la presente si certifica che i monitor a colori

MultiSync LCD1525X (LA-1526HMW)

sono conformi a

Direttiva del Consiglio Europeo 73/23/CEE:

- EN 60950

Direttiva del Consiglio Europeo 89/336/CEE:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

e sono contrassegnati con

NEC-Mitsubishi Electric Visual Systems, Corp.

686-1, NISHIOI OI-MACHI

ASHIGARAKAMI-GUN

KANAGAWA 258-8533, JAPAN

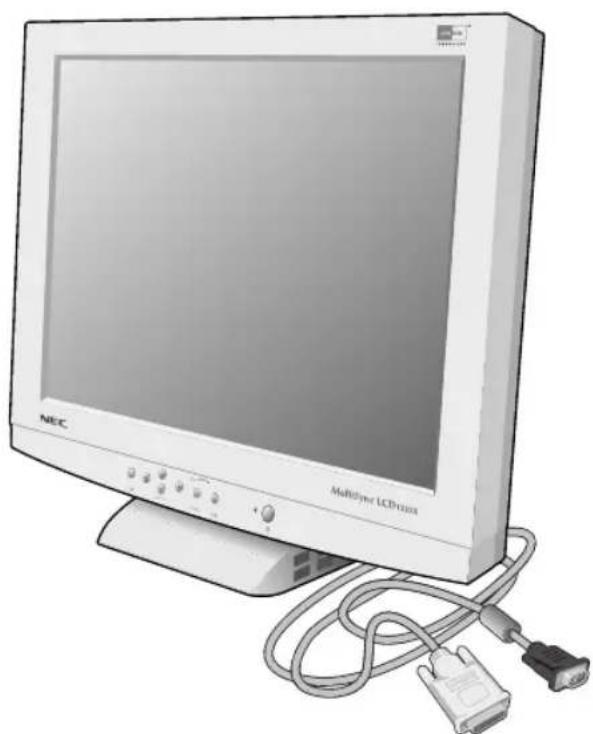

La confezione del vostro nuovo monitor LCD NEC-Mitsubishi MultiSync deve contenere quanto segue:

• NEC MultiSync LCD1525X.
• Cavo alimentazione AC.
• Cavo DVI-A - VGA.
• Cavo segnali video DVI-D - DVI-D.
• Cavo USB.
• Il CD ROM contiene il manuale utente completo in formato PDF ed i relativi file Windows (file di informazioni e profilo colori). Per visualizzare il manuale utente completo occorre installare Acrobat Reader 4.0 sul proprio PC.
• Manuale Utente.

Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor.

Italiano-2

Installazione

Per collegare il monitor LCD MultiSync 1525X al sistema, attenersi alle seguenti istruzioni:

1. Spegnere il computer.
2. Per PC con uscita digitale DVI: Collegare il cavo segnali da DVI-D a DVI-D al connettore della scheda video del sistema (Figura A.1). Serrare tutte le viti.

Per PC con uscita analogica: Collegare il cavo da DVI-A a VGA al connettore della scheda video del sistema (Figura A.2).

Per collegare un secondo PC con uscita analogica, collegare il MultiSync LCD1525X D-SUB al cavo D-SUB (non incluso) al connettore della scheda video del sistema.

Per il Mac: Collegare l'adattatore cavo MultiSync-Macintosh al computer (Figura B.1). Fissare il cavo segnali 15-pin mini D-SUB all'adattatore cavo MultiSync-Macintosh (Figura B.1).

NOTA: Macintosh G3 e G4 non necessitano di un adattatore cavo Macintosh.

1. Togliere il coperchio connettore e il coperchio cavo. Collegare il cavo segnali DVI al connettore sul retro del monitor. Mettere il cavo segnali video DVI sotto la graffa A.
   Rimettere le coperture connettore e cavo.

2. Utilizzando il cavo USB, collegare il connettore tipo B alla porta a monte USB sul retro del monitor e il connettore tipo A alla porta a valle sul computer (Figura D.1). Se si utilizza il cavo dal dispositivo USB, utilizzare una delle porte a valle sul fianco del monitor (Figura E.1).

NOTA: Connessioni di cavo non corrette possono dare luogo ad un funzionamento irregolare, danneggiare la qualità e/o componenti del display del modulo LCD e/o accorciare la vita utile del modulo.

1. Collegare un'estremità del cavo di alimentazione al monitor Serie MultiSync LCD e l'altra estremità alla presa di alimentazione (Figura F.1).

2. Accendere il monitor (Figura G.1) ed il computer.

Italiano-3

1. Per completare la configurazione del monitor LCD MultiSync, utilizzare i seguenti controlli OSM:

2. Regolazione automatica del contrasto
   • Regolazione automatica

Per una descrizione completa dei controlli OSM, consultare la sezione controlli del presente Manuale Utente.

NOTA: Per qualsiasi problema, vedere la sezione Ricerca guasti del presente Manuale Utente.

Controlli

SELEZIONE INGRESSO

Se non viene visualizzato nessun menu OSM, l'ingresso video e l'USB a monte possono venire cambiati premendo il pulsante PROCEED.

▲: cambio solo del video
▼: cambio di video ed USB

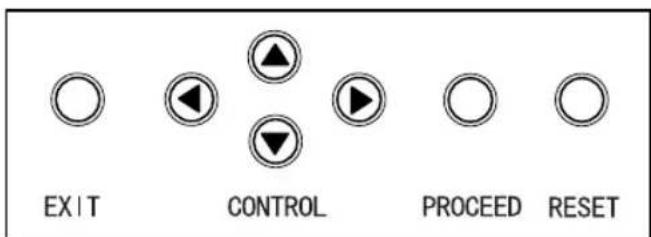

Controlli OSM

I controlli OSM sul davanti del monitor hanno le seguenti funzioni:

Per accedere a OSM premere qualsiasi pulsante di controllo

EXIT CONTROL PROCEED RESET

Italiano-4

	Menu Principale	Sotto-Menu
EXIT	Uscita dai controlli OSM.	Uscita verso il menu principale controlli OSM.
CONTROL ▲/▼	Sposta l’area evidenziata verso l’alto o verso il basso per selezionare uno dei controlli.	Sposta l’area evidenziata verso l’alto o verso il basso per selezionare uno dei controlli.
CONTROL ◀▶	Procede alla scelta menu selezionata (indicata dall’area evidenziata).	Muove la barra in direzione + o - per aumentare o diminuire la regolazione.
PROCEED	Non esegue alcun’operazione.	Attiva la prestazione di Auto-Regolazione. Nel Modo Strumenti e Informazioni, apre un’altra finestra.
RESET	Ripristina il menu controllo evidenziato all’imposta-zione di fabbrica.	Ripristina il controllo evidenziato all’impostazione di fabbrica.

NOTA: Premendo RESET, compare una finestra di avvertimento che permette di annullare l'operazione di RESET.

Luminosità e contrasto

Questa funzione controlla la luminosità e il contrasto del video.

LUMINOSITÀ

Regola la luminosità generale dell'immagine e dello sfondo dello schermo.

CONTRASTO

Regola la luminosità dell'immagine in relazione allo sfondo.

AUTO ADJUST (REGOLAZIONE AUTOMATICA) (solo ingresso analogico)

Corregge l'immagine visualizzata per ingressi video non standard.

AUTO

Regolazione automatica (solo ingresso analogico)

Regola la posizione, la dimensione orizzontale e i controlli fini.

Italiano-5

Posizione (solo ingresso analogico)

Questa funzione controlla la posizione immagine nell'area di visualizzazione dell'LCD.

SINISTRA/DESTRA

Controllo di posizione orizzontale immagine.

BASSO/ALTO

Controllo di posizione verticale immagine.

AUTO ADJUST (REGOLAZIONE AUTOMATICA)

Dispone automaticamente la posizione orizzontale e verticale dell'immagine nell'area di visualizzazione dell'LCD.

Regolazione immagine (solo ingresso analogico)

H. SIZE (DIMENSIONE ORIZZONTALE)

Aumentando o diminuendo questa impostazione, si regola la dimensione orizzontale.

FINE

Questa funzione è utilizzata per la regolazione del ritardo dell'orologio interno per mettere a fuoco l'immagine. L'impostazione di fabbrica come valore minimo è „Zero“.

AUTO ADJUST (REGOLAZIONE AUTOMATICA)

Regola automaticamente la dimensione orizzontale o le regolazioni fini.

Sistema di controllo colore

Predisposizione 1, 2, 3, 4, 5

Le predisposizioni di colore da 1 a 5 selezionano l'impostazione di colore desiderata.

Ogni impostazione di colore è regolata in fabbrica ad un determinato grado Kelvin. Se viene regolata un'imposta- zione, il nome dell'impostazione cambierà da grado Kelvin a Custom.

Guadagno di colore ROSSO, VERDE, BLU

Questa funzione controlla in modo indipendente il contrasto video di R/G/B. La variazione di colore comparirà sullo schermo e la direzione (aumento o diminuzione) mostrerà sul campo di controllo che il guadagno di colore è compreso fra circa 0% e 100%.

Italiano-6

L'impostazione di fabbrica è la predisposizione numero 2 e il valore di impostazione R, G, B è 100%.

Strumenti

LINGUA

I menu di controllo OSM sono disponibili in sette lingue.

POSIZIONE OSM

Si può scegliere dove far comparire i controlli OSM per l'immagine sullo schermo. Selezionando OSM Location si può posizionare manualmente il menu di controllo OSM a sinistra, a destra, in alto o in basso.

DISABILITAZIONE OSM

Il menu controllo OSM permane finché in uso. Nel sub-menu di disabilitazione OSM si può selezionare per quanto tempo il monitor deve rimanere in attesa dopo l'ultimo tocco di un pulsante per disabilitare il menu di controllo OSM. Le scelte preimpostate sono 10, 20, 30, 60 e 120 secondi.

BLOCCO OSM

Questo controllo blocca completamente l'accesso a tutte le funzioni di controllo OSM. Se si cerca di attivare i controlli OSM quando si è in modalità Lock Out, compare una videata indicante che i controlli OSM sono bloccati. Per attivare la funzione di Lock Out OSM, premere e mantenere premuti contemporaneamente i pulsanti PROCEED e ▲ Per disattivare la modalità Lock Out OSM, premere di nuovo contemporaneamente e mantenere premuti i pulsanti PROCEED e ▲

RICONOSCIMENTO VIDEO (VIDEO DETECT)

Seleziona il metodo di riconoscimento video quando sono collegati due computer.

NESSUNO

Il monitor non commuterà mai automaticamente le porte, ma solo sotto il controllo dell'utente.

Italiano-7

PRIMO RICONOSCIUTO (FIRST DETECT)

L'ingresso video deve essere commutato alla modalità „PRIMO RICONOSCIUTO“. Se non è presente segnale di ingresso del video corrente, il monitor cerca un segnale video sull'altra porta ingresso video. Se il segnale video è presente sull'altra porta, il monitor commuta automaticamente la porta di ingresso di sorgente video alla nuova sorgente video trovata. Il monitor non cerca altri segnali video finché è presente la sorgente video corrente.

ULTIMO RICONOSCIUTO (LAST DETECT)

L'ingresso video deve essere commutato alla modalità „ULTIMO RICONOSCIUTO“. Quando il monitor visualizza un segnale dalla sorgente corrente ed una nuova sorgente secondaria viene fornita al monitor, il monitor commuterà automaticamente alla nuova sorgente video. Quando non è presente un segnale di ingresso del video corrente, il monitor cerca un segnale video sull'altra porta ingresso video. Se il segnale video è presente sull'altra porta, il monitor commuta automaticamente la porta di ingresso di sorgente video alla nuova sorgente video trovata.

SELEZIONE DVI

Questa funzione seleziona la modalità input DVI. Se si cambia la selezione DVI, bisogna riavviare il computer.

DIGITALE

L'input digitale DVI è disponibile.

ANALOGICO

L'input analogico DVI è disponibile.

Preimpostazione di Fabbrica (FACTORY PRESET)

Selezionando la preimpostazione di fabbrica si ripristinano tutte le impostazioni controllo OSM alle impostazioni di fabbrica. Il pulsante RESET deve essere tenuto premuto per diversi secondi perché abbia effetto. È possibile ripristinare singole impostazioni evidenziando il controllo da ripristinare e premendo il pulsante RESET.

Italiano-8

Indicazione della risoluzione (RESOLUTION NOTIFIER)

La risoluzione ottimale è 1024 x 768. Se è selezionato ON, dopo 30 secondi sullo schermo apparirà un messaggio, indicante che la risoluzione non è 1024 x 768.

i Informazioni

Modo schermo (DISPLAY MODE)

Fornisce informazioni sulla risoluzione corrente dello schermo e dati tecnici comprendenti la temporizzazione preimpostata che viene utilizzata e le frequenze orizzontali e verticali.

INFORMAZIONI SUL MONITOR (MONITOR INFO)

Indica il modello e i numeri di serie del monitor.

Avvertimento OSM

Nessun segnale: Questa funzione avverte quando non vi è segnale presente. Dopo l'accensione o quando vi è un cambiamento del segnale di input o il video è inattivo, apparirà la finestra Nessun Segnale. Il pulsante PROCEED apre il controllo selezione DVI, come indicato nella sezione sulla selezione DVI.

Indicatore di risoluzione: Questa funzione avverte di usare la risoluzione ottimizzata. Dopo l'accensione o quando vi è una variazione di segnale di input o il segnale video non ha la risoluzione opportuna, si aprirà la finestra indicatore di risoluzione. Questa funzione può essere disabilitata nel menu Strumenti.

Fuori del campo: Questa funzione raccomanda la risoluzione ottimizzata e frequenza di rinfresco. Dopo l'accensione o se vi è una variazione di segnale di input o il segnale video non ha la temporizzazione opportuna, apparirà il menu di fuori campo. Il pulsante PROCEED apre il Controllo selezione DVI, come indicato nella sezione per la selezione DVI.

Controllare il cavo: Questa funzione suggerisce di controllare tutti gli ingressi video su monitor e computer per assicurarsi che siano opportunamente collegati.

Italiano-9

Uso raccomandato

Precauzioni di sicurezza e manutenzione

Per prestazione ottimali, attenersi a quanto segue per quanto riguarda l'installazione e l'utilizzo del monitor LCD a colori MultiSync:

- NON APRIRE IL MONITOR. All'interno non ci sono parti manutenibili dall'utente e l'apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione fare riferimento a personale di manutenzione qualificato.

- Lasciare spazio attorno al monitor per un'adeguata ventilazione che permetta la dissipazione del calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.

• Non versare liquidi sulla carrozzeria, né usare il monitor vicino all'acqua.

- Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o quasto dell'apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendio.

• Non posare il prodotto su carrelli, supporti o tavoli inclinati o instabili. Il monitor può cadere danneggiandosi seriamente.

- Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere installato vicino ad una presa di alimentazione facilmente accessibile.

- Se si usa il monitor MultiSync LCD con il suo alimentatore AC 100-240V, utilizzare un cavo di alimentazione corrispondente alla tensione della presa usata. Il cavo di alimentazione utilizzato deve essere di tipo approvato ed essere conforme agli standard di sicurezza del Paese.

- Maneggiare con cura durante il trasporto. Conservare l'imballo per il trasporto.

- L'interno del tubo fluorescente disposto all'interno del monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell'amministrazione locale per smaltire adequatamente tale tubo.

• Non piegare il cavo di alimentazione.

- Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.

• Non coprire le prese d'aria del monitor.

Italiano-10

• Se il monitor è rotto, non toccare i cristalli liquidi.
• Se il vetro è rotto, maneggiare con cura.

In occasione delle seguenti condizioni, scollegare immediatamente il monitor dalla presa a muro e rivolgersi a personale di manutenzione qualificato:

• Il cavo di alimentazione o la presa sono danneggiati.
• È stato versato del liquido o sono caduti oggetti sul monitor.
• Il monitor è stato esposto a pioggia o acqua.
  • Il monitor è caduto o la carrozzeria è danneggiata.

IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL MONITOR RIDUCE L'AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

• Per ottenere le prestazioni ottimali, attendere 20 minuti per il riscaldamento.
• Regolare l'altezza del monitor in modo che la sommità dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.
• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. Per il monitor LCD MultiSync 1525X, la distanza ottimale è 53 cm.
• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 m. Chiudere sovente gli occhi.
• Posizionare il monitor con angolo di 90° rispetto a finestre o altre sorgenti di luce per minimizzare riverbero e riflessioni. Regolare l'inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.
• Se la luce riflessa rende difficoltàosa la visione dello schermo, usare un filtro anti riflesso.
• Pulire la superficie del monitor LCD con un panno senza peli e non abrasivo. Non usare detersivi o pulivetro!
• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.
• Usare un supporto per documenti posto vicino allo schermo.
• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.
• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).
• Fare regolarmente esami della vista.

Italiano-11

Istruzioni di sicurezza

AVVERTENZA

PER EVITARE IL PERICOLO DI INCENDI O SCOSSE ELETTRICHE, NON ESPORRE L'UNITA' A PIOGGIA O UMIDITÀ'. NON USARE INOLTRE LA SPINA POLARIZZATA DELL'UNITA' CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE A MENO CHE I POLI DELLA SPINA SI INSERISCANO COMPLETAMENTE. NON APRIRE LA CARROZZERIA POICHE' ALL'INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO.

ATTENZIONE

PERICOLO DI SCOSSA ELETTRICA • NON APRIRE

PER EVITARE IL RISCHIO DI SCOSSA ELETTRICA, ASSICURARSI CHE IL CAVO DI ALIMENTAZIONE SIA SCOLLEGATO DALLA PRESA DI ALIMENTAZIONE A MURO. PER TOGLIERE COMPLETAMENTE ALIMENTAZIONE ALL'UNITÀ, SCOLLEGARE IL CAVO DI ALIMENTAZIONE DALLA PRESA AC. NON TOGLIERE IL COPERCHIO (O IL RETRO). ALL'INTERNO NON VI SONO PARTI MANUTENIBILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO.

Questo simbolo avverte l'utente del pericolo di tensioni non isolate all'interno dell'unità sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso toccare in ogni modo qualsiasi componente interno all'unità.

Questo simbolo avverte l'utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell'unità. Esse devono pertanto essere lette attentamente al fine di evitare l'insorgere di problemi.

ENERGY STAR è un marchio di fabbrica registrato U.S.

In qualità di partner di ENERGY STAR®, NEC-Mitsubishi Electronics Display of America, Inc. ha determinato che il presente prodotto è conforme alle linee guida ENERGY STAR in merito all'efficienza energetica. Il simbolo ENERGY STAR non rappresenta l'approvazione EPA per nessun prodotto o servizio.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A e XGA sono marchi di fabbrica registrati della International Business Machines Corporation.

Apple e Macintosh sono marchi di fabbrica registrati di Apple Computer Inc.

Microsoft e Windows sono marchi di fabbrica registrati di Microsoft Corporation.

NEC è un marchio registrato di NEC Corporation.

Tutti gli altri marchi di fabbrica o marchi di fabbrica registrati sono proprietà dei loro rispettivi proprietari.

Italiano-12
