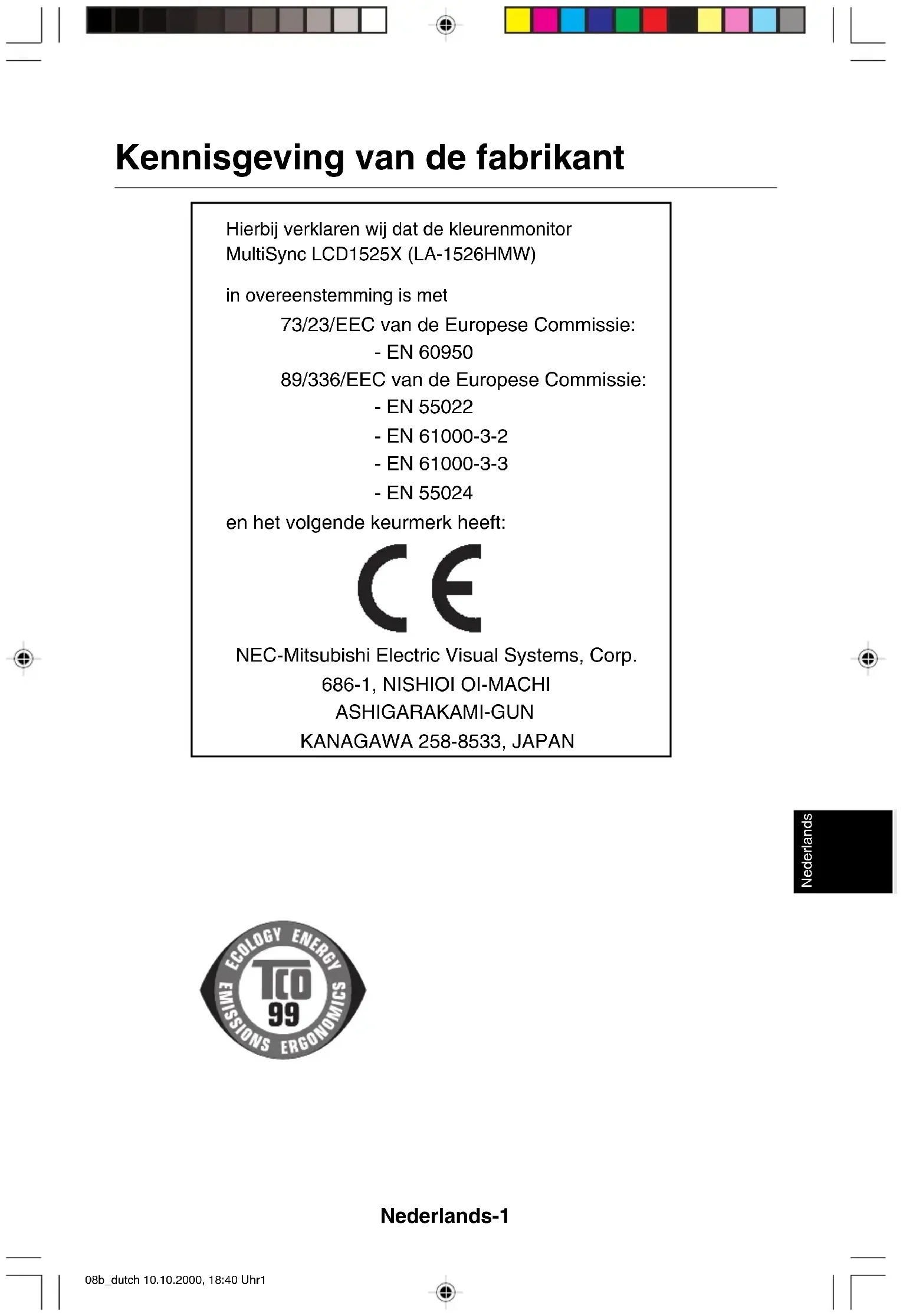

08b_dutch 10.10.2000, 18:40 Uhr1Nederlands-2 Inhoud De doos van uw nieuwe NEC MultiSync LCD-monitor bevat de volgende voorwerpen: - NEC MultiSync LCD1525X - Voedingskabel - DVI-A naar VGA-kabel - DVI-D naar DVI-D signaalkabel - USB-kabel - Cd-rom (met de volledige gebruikershandleiding in PDF-indeling) en Windows-bestanden (INF-bestand en kleurenprofiel). Als u de volledige gebruikershandleiding wilt bekijken, moet Acrobat Reader 4.0 op de computer zijn geïnstalleerd. - Gebruikershandleiding Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden.

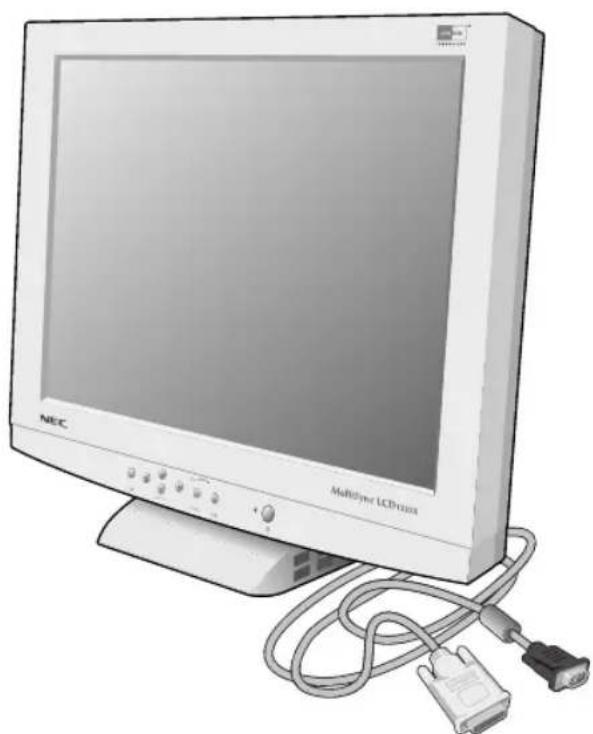

NEC MultiSync LCD1525X- monitor met DVI-A naar VGA-kabel. 08b_dutch 10.10.2000, 18:40 Uhr2Nederlands-3 Nederlands Installatie Volg de onderstaande instructies om de MultiSync LCD1525X-monitor op uw computersysteem aan te sluiten:

1. Zet de computer uit.

2. Voor PC’s met digitale DVI-uitgang: Sluit de DVI-D naar DVI-D

signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie A.1). Draai alle schroeven vast. Voor PC’s met analoge uitgang: Sluit de DVI-A naar VGA-kabel aan op de connector van de videokaart in uw systeem (zie illustratie A.2). Als u een tweede PC met analoge ingang wilt aansluiten, sluit u de D-SUB naar D-SUB kabel (niet standaard meegeleverd) van de MultiSync LCD1525X aan op de connector van de videokaart in uw systeem. Voor de Macintosh: Sluit de MultiSync Macintosh-kabeladapter aan op de computer (zie illustratie B.1). Sluit de 15-pins D-SUB-mini- connector van de signaalkabel aan op de MultiSync Macintosh- kabeladapter (zie illustratie B.1). OPMERKING: Voor de Macintosh G3 en G4 hebt u geen Macintosh- kabeladapter nodig.

3. Verwijder de connectorenklep en kabelbehuizing. Sluit de DVI-

signaalkabel aan op de connector aan de achterzijde van de monitor. Plaats de DVI-signaalkabel onder klem A. Plaats de connectorenklep en kabelbehuizing terug.

4. Neem de USB-kabel en sluit de connector van het type B aan op de

USB-poort (upstream) aan de achterzijde van de monitor en sluit de connector van het type A aan op de poort (downstream) van de computer (zie illustratie D.1). Als u de kabel van het USB-apparaat gebruikt, kiest u een van de downstream-poorten aan de zijkant van de monitor (zie illustratie E.1). OPMERKING: verkeerde kabelaansluitingen kunnen leiden tot een onbetrouwbare werking, de beeldkwaliteit/onderdelen van de LCD-module verstoren en/of de levensduur van de module inkorten.

5. Sluit het uiteinde van de voedingskabel aan op de MultiSync LCD-

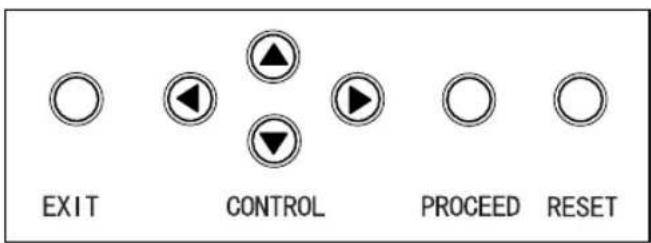

monitor en steek de stekker van de voedingskabel in het stopcontact (zie illustratie F.1). 08b_dutch 10.10.2000, 18:40 Uhr3Nederlands-4 OSM-besturingselementen INPUT SELECT Als er geen OSM-menu wordt weergegeven, kunt u de video-ingang en USB-upstream wijzigen door op de knop PROCEED te drukken. : alleen video wijzigen : video en USB wijzigen OSM-besturingselementen De OSM-besturingselementen aan de voorzijde van de monitor bieden u toegang tot de volgende functies: U opent de OSM (On-Screen Manager) door op een van de besturingsknoppen ( , , , ) of op de knop PROCEED te drukken.

6. Zet de monitor (zie illustratie G.1) en de computer aan.

7. U voltooit de installatie van de MultiSync LCD-monitor met behulp van de

volgende OSM-besturingselementen:

• Auto Adjust Contrast

• Auto Adjust De sectie OSM-besturingselementen van deze gebruikershandleiding bevat een volledige omschrijving van deze OSM- besturingselementen. OPMERKING: in geval van problemen raadpleegt u de sectie Problemen oplossen in deze gebruikershandleiding. 08b_dutch 10.10.2000, 18:40 Uhr4Nederlands-5 Nederlands Submenu Hiermee schakelt u over naar het hoofdmenu met scherm- instellingen. Hiermee verplaatst u de markeringsbalk naar boven of naar beneden om een van de opties in het menu te selecteren. Hiermee verplaatst u de markeringsbalk in de over- eenkomstige richting (+ of -) om de instelling te verhogen of verlagen. Hiermee activeert u de functie Auto Adjust. In de modus Tool en Information opent u hiermee een extra venster. Hiermee stelt u voor de geselecteerde optie in het menu opnieuw de fabrieksinstelling in. EXIT CONTROL

CONTROL / PROCEED RESET Hoofdmenu Hiermee verlaat u het menu met de OSM-besturings- elementen. Hiermee verplaatst u de markeringsbalk naar boven of naar beneden om een van de opties in het menu te selecteren. Hiermee gaat u naar de geselecteerde menuoptie (aangegeven door het gemarkeerde gebied). Hieraan is geen functie toegewezen. Hiermee stelt u voor de gemarkeerde optie in het menu opnieuw de fabrieksinstelling in. OPMERKING: Wanneer u op RESET drukt, verschijnt een venster waarin u de functie RESET alsnog kunt annuleren. Brightness and Contrast Hiermee regelt u de helderheid en het beeldcontrast. BRIGHTNESS Hiermee stelt u de algemene helderheid van het beeld en de achtergrond op het scherm in. CONTRAST Hiermee stelt u de helderheid van het beeld ten opzichte van de achtergrond in. AUTO ADJUST (alleen analoge ingang) Hiermee stelt u het weergegeven beeld voor niet-standaard beeldsignaal-inputs in. Auto Adjust (alleen analoge ingang) Hiermee past u de OSM-besturingselementen voor positie, breedte en fijnafstelling aan. 08b_dutch 10.10.2000, 18:40 Uhr5Nederlands-6 Position (alleen analoge ingang) Hiermee stelt u de positie van het beeld binnen het weergavegebied van het LCD in. LEFT/RIGHT Hiermee stelt u de horizontale positie van het beeld in. DOWN/UP Hiermee stelt u de verticale positie van het beeld in. AUTO ADJUST Hiermee stelt u automatisch de horizontale en verticale positie van het beeld binnen het weergavegebied van het LCD in. Image Adjust (alleen analoge ingang) H. SIZE U past de breedte aan door de waarde van dit OSM- besturingselement te verhogen of te verlagen. FINE Hiermee stelt u de vertraging van de interne klok voor het scherpstellen in. De standaardinstelling voor de minimumwaarde is “Zero” (Nul). AUTO ADJUST Hiermee past u automatisch de breedte en fijnafstelling aan. Colour Control System Preset 1, 2, 3, 4, 5 Met de vijf standaardinstellingen voor kleuren (Color Presets 1 tot en met 5) kunt u de gewenste optie voor de kleuren kiezen. Alle kleurenopties zijn in de fabriek vooraf ingesteld en stemmen overeen met de kleurentemperatuur in de vermelde graden Kelvin. Als u een instelling wijzigt, verandert de naam van de instelling van graden Kelvin in graden Custom (Aangepast). Colour Gain RED, GREEN, BLUE Hiermee kunt u het contrast van rood, groen en blauw onafhankelijk van elkaar regelen. Als u een kleur verandert, is dit onmiddellijk zichtbaar op het scherm. De instelling 08b_dutch 10.10.2000, 18:40 Uhr6Nederlands-7 Nederlands (hoger of lager) wordt aangegeven. U kunt een waarde tussen ongeveer 0% en 100% selecteren. De standaardinstelling is Preset 2 en de R/G/B-instelling 100%. Tools LANGUAGE De menu’s van de OSM-besturingselementen zijn beschikbaar in zeven talen. OSM POSITION U bepaalt zelf waar u het menu met de OSM-besturings- elementen op het scherm wilt laten verschijnen. Als u OSM Location selecteert, kunt u handmatig de positie van het menu met de OSM-besturingselementen naar links, rechts, omhoog of omlaag verschuiven.

Het menu met de OSM-besturingselementen blijft op het scherm zolang u het gebruikt. In het submenu OSM Turn Off kunt u opgeven hoe lang de inactiviteit op de monitor moet duren (nadat u voor het laatst een knop hebt ingedrukt) voordat het menu met de OSM-besturings- elementen automatisch verdwijnt. De vaste instellingen in dit menu zijn 10, 20, 30, 60 en 120 seconden.

Dit OSM-besturingselement kan de toegang tot alle functies van de OSM-besturingselementen volledig vergrendelen. Als u probeert de OSM-besturingselementen opnieuw te gebruiken wanneer de beveilig de modus is geactiveerd, verschijnt een venster op het scherm met de melding dat de OSM-besturingselementen zijn vergrendeld. Als u de functie OSM Lock Out wilt inschakelen, drukt u tegelijk op de knoppen en PROCEED. Als u de functie OSM Lock Out wilt uitschakelen, drukt u opnieuw tegelijk op de knoppen en PROCEED. VIDEO DETECT Hiermee selecteert u de videodetectiemethode die wordt gebruikt wanneer twee computers op de monitor zijn aangesloten. 08b_dutch 10.10.2000, 18:40 Uhr7Nederlands-8 NONE De monitor gebruikt geen automatische omschakeling van de poorten. De gebruiker bepaalt welke poort wordt gebruikt. FIRST DETECT U moet de video-ingang op de modus “FIRST DETECT” instellen. Wanneer het huidige ingangssignaal niet aanwezig is, zoekt de monitor een videosignaal op de andere ingangspoort. Als het videosignaal zich op de andere poort bevindt, schakelt de monitor automatisch de nieuwe gedetecteerde signaalbron in. De monitor zoekt geen andere videosignalen wanneer de huidige videobron aanwezig is. LAST DETECT U moet de video-ingang op de modus “LAST DETECT” instellen. Wanneer de monitor een signaal weergeeft dat afkomstig is van de huidige bron en er wordt een signaal geleverd door een nieuwe, secundaire bron, schakelt de monitor automatisch over op de nieuwe videobron. Wanneer het huidige ingangssignaal niet aanwezig is, zoekt de monitor een videosignaal op de andere ingangspoort. Als het videosignaal zich op de andere poort bevindt, schakelt de monitor automatisch de nieuwe gedetecteerde signaalbron in. DVI SELECTION Met deze functie selecteert u de DVI-ingangsmodus. Wanneer u de DVI-selectie wijzigt, moet u de computer opnieuw opstarten. DIGITAL De digitale DVI-ingang is beschikbaar. ANALOG De analoge DVI-ingang is beschikbaar. FACTORY PRESET Als u de optie Factory Preset kiest, worden voor alle OSM- besturingselementen opnieuw de fabrieksinstellingen geladen. Hiertoe dient u de knop RESET enkele seconden ingedrukt te houden. U kunt de instellingen afzonderlijk aanpassen door de gewenste functie te selecteren en op de knop RESET te drukken. 08b_dutch 10.10.2000, 18:40 Uhr8Nederlands-9 Nederlands RESOLUTION NOTIFIER De optimale resolutie is 1024 x 768. Als ON is geselecteerd, verschijnt na 30 seconden een bericht op het scherm met de melding dat de resolutie niet op 1024 x 768 is ingesteld. Information DISPLAY MODE Biedt informatie over de actieve weergaveresolutie en technische gegevens, inclusief de vooraf ingestelde timing die voor de horizontale en verticale frequentie wordt gebruikt. MONITOR INFO Geeft de naam van het model en het serienummer van de monitor weer. OSM-waarschuwing No Signal: Deze functie geeft een waarschuwing weer wanneer er geen signaal aanwezig is. Het venster No Signal verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het videosignaal inactief is. Met de knop PROCEED opent u het venster DVI SELECTION CONTROL, zoals is beschreven in het gedeelte over de DVI-selectie. Resolution Notifier: Deze functie geeft een waarschuwing weer voor het gebruik van de optimale resolutie. Het venster Resolution Notifier verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het videosignaal niet de juiste resolutie heeft. Deze functie kan worden uitgeschakeld in het menu TOOL. Out of Range: Deze functie geeft een suggestie voor de optimale resolutie en verversingsfrequentie. Het menu Out of Range verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het videosignaal niet de juiste timing heeft. Met de knop PROCEED opent u het venster DVI SELECTION CONTROL, zoals is beschreven in het gedeelte over de DVI-selectie. Check Cable: Deze functie adviseert u te controleren of alle video-ingangen van de monitor en computer goed zijn aangesloten. 08b_dutch 10.10.2000, 18:40 Uhr9Nederlands-10 Aanbevolen gebruik Veiligheidsmaatregelen en onderhoud Voor een optimaal resultaat bij de installatie en het gebruik van de MultiSync LCD-kleurenmonitor is het belangrijk dat u de onderstaande instructies volgt:

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.

• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.

• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.

• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.

• Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.

• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.

• Als u de MultiSync LCD-monitor gebruikt met de geleverde wissel- stroomvoeding van 100-240 V, dient u een voedingskabel te gebruiken die voldoet aan de vereisten voor de voedingsspanning van de wisselstroombron waarop u de monitor hebt aangesloten. De voedingskabel die u gebruikt, moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn.

• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport.

• De binnenzijde van de fluorescerende beeldbuis in de LCD-monitor bevat kwik. Neem de plaatselijke verordeningen of reglementeringen voor afvalverwerking in acht wanneer u de beeldbuis wegdoet.

• Buig de voedingskabel niet.

• Gebruik de monitor niet bij hoge temperaturen of in vochtige, stoffige of vettige omgevingen. 08b_dutch 10.10.2000, 18:40 Uhr10Nederlands-11 Nederlands

• Dek de ventilatieopeningen van de monitor niet af.

• Raak de vloeibare kristallen niet aan ingeval de monitor breekt.

• Bij glasbreuk. Ga voorzichtig te werk. Haal in de volgende situaties de stekker van de voedingskabel van uw monitor onmiddellijk uit het stopcontact en laat het onderhoud of de reparatie uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.

• Als u een vloeistof op de monitor hebt gemorst of voorwerpen in de monitor hebt laten vallen.

• Als de monitor is blootgesteld aan regen of insijpelend water.

• Als de monitor is gevallen of de behuizing beschadigd is. U KUNT VERMOEIDHEID VAN UW OGEN, SCHOUDERS EN NEK TOT EEN MINIMUM BEPERKEN DOOR DE MONITOR CORRECT TE PLAATSEN EN GOED AF TE STELLEN. CONTROLEER DE VOLGENDE PUNTEN WANNEER U DE MONITOR INSTALLEERT:

• Voor een optimaal resultaat laat u de monitor eerst 20 minuten opwarmen.

• Stel de hoogte van de monitor zodanig in dat de bovenzijde van het scherm zich op of net onder ooghoogte bevindt. Uw ogen zouden licht omlaag moeten zijn gericht wanneer u naar het midden van het scherm kijkt.

• Plaats de monitor niet dichter dan 40 cm en niet verder dan 70 cm van uw ogen verwijderd. De optimale afstand voor de MultiSync LCD1525X-monitor is 53 cm.

• Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 6 meter van u is verwijderd. Knipper vaak met de ogen.

• Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen. Stel de hellingshoek van de monitor zodanig in, dat de plafondverlichting niet op het scherm wordt gereflecteerd.

• Als u door het gereflecteerde licht de gegevens op het scherm moeilijk kunt lezen, breng dan een antireflectiefilter op het scherm aan.

• Maak het oppervlak van de LCD-monitor schoon met een pluisvrije, niet- schurende doek. Vermijd het gebruik van reinigingsvloeistoffen of glasreinigers.

• Gebruik de instellingen voor helderheid en contrast om de leesbaarheid te verhogen.

• Gebruik een documenthouder en plaats deze dicht bij de monitor.

• Plaats het voorwerp waar u het meeste naar kijkt (het scherm of het referentiemateriaal) direct voor u, zodat u uw hoofd zo weinig mogelijk hoeft te draaien.

• Geef nooit lange tijd vaste patronen op de monitor weer. Zo vermijdt u dat het beeld inbrandt.

• Laat uw ogen regelmatig door een arts onderzoeken. 08b_dutch 10.10.2000, 18:40 Uhr11Nederlands-12 STEL DEZE EENHEID NIET BLOOT AAN REGEN OF VOCHT, OM ZO DE KANS OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMIJDEN. GEBRUIK DE GEPOLARISEERDE STEKKER VAN DEZE EENHEID NIET MET EEN VERLENGSNOER OF CONTACTDOOS OF ANDERE STOPCONTACTEN TENZIJ U DE POLEN VOLLEDIG IN HET CONTACTPUNT KUNT PLAATSEN. OPEN DE BEHUIZING NIET. DEZE BEVAT ONDERDELEN DIE ONDER HOGE SPANNING STAAN. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici. LET OP! CONTROLEER OF HET UITEINDE VAN DE VOEDINGSKABEL WEL DEGELIJK UIT HET STOPCONTACT IS GEHAALD, OM DE KANS OP ELEKTRISCHE SCHOKKEN TE BEPERKEN. HAAL HET UITEINDE VAN DE VOEDINGSKABEL UIT HET STOPCONTACT VAN DE WISSELSTROOMBRON OM DE STROOMVOORZIENING VOLLEDIG TE ONDERBREKEN. VERWIJDER DE KLEP NIET (NOCH DE ACHTERZIJDE). bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici. Dit symbool waarschuwt de gebruiker dat de eenheid een niet-geïsoleerde voltagebron bevat die sterk genoeg is om elektrische schokken te veroorzaken. Het is bijgevolg gevaarlijk de onderdelen in deze eenheid aan te raken. Dit symbool wijst de gebruiker op belangrijke informatie over de werking en het onderhoud van deze eenheid. Lees deze informatie altijd zorgvuldig om eventuele problemen te vermijden. LET OP! WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN • NIET OPENEN

ENERGY STA R is een in de Verenigde Staten geregistreerd handelsmerk. Als ENERGY STA R
