MultiSync LCD1530V - Οθόνη NEC - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	NEC
Μοντέλο	MultiSync LCD1530V
Τύπος προϊόντος	Έγχρωμη οθόνη LCD
Μέγεθος οθόνης	15 ίντσες (15,0 ίντσες ορατές)
Εγγενής ανάλυση	1024 x 768 pixel
Αναλογία διαστάσεων	4:3
Τεχνολογία πάνελ	Ενεργή μήτρα LCD
Συνδεσιμότητα βίντεο	1x VGA (mini D-SUB 15 ακίδων)
Τροφοδοσία ρεύματος	126-240 V AC, 50/60 Hz
Κατανάλωση ισχύος (κανονική λειτουργία)	Κάτω από 3 W (λειτουργία εξοικονόμησης ενέργειας)
Βάρος (περίπου)	3,5 kg
Κλίση	Ναι (ρυθμιζόμενη)
Λειτουργίες OSM	Φωτεινότητα, Αντίθεση, Θέση, Πλάτος, Λεπτότητα, Έλεγχος χρωμάτων, Αυτόματη ρύθμιση
Κλείδωμα OSM	Ναι (με συνδυασμό πλήκτρων)
Περιεχόμενα συσκευασίας	Οθόνη με βάση, καλώδιο ρεύματος, καλώδιο VGA, εγχειρίδιο χρήστη σε CD-ROM
Συντήρηση και καθαρισμός	Μη χνουδωτό και μη λειαντικό πανί· μη χρησιμοποιείτε καθαριστικά προϊόντα
Ασφάλεια	Μην ανοίγετε το περίβλημα· μην εκθέτετε σε νερό ή υγρά· αποσυνδέστε σε περίπτωση προβλήματος
Πιστοποιήσεις	ENERGY STAR, CE, συμμόρφωση με τις οδηγίες 73/23/ΕΟΚ και 89/336/ΕΟΚ
Συμβατότητα με Mac	Ναι (μετασχηματιστής δεν περιλαμβάνεται)

Συχνές ερωτήσεις - MultiSync LCD1530V NEC

Πώς να συνδέσετε την οθόνη NEC MultiSync LCD1530V στον υπολογιστή σας;

Απενεργοποιήστε τον υπολογιστή σας. Συνδέστε τον μίνι σύνδεσμο D-SUB 15 ακίδων του καλωδίου βίντεο στην κάρτα γραφικών του υπολογιστή σας (PC) ή στον προσαρμογέα Mac (δεν περιλαμβάνεται). Συνδέστε το άλλο άκρο στην οθόνη. Συνδέστε το καλώδιο ρεύματος. Ανάψτε την οθόνη και στη συνέχεια τον υπολογιστή. Στη συνέχεια, χρησιμοποιήστε τη λειτουργία Αυτόματη ρύθμιση στα μενού OSM.

Τι να κάνετε αν η εικόνα είναι θολή ή κακώς τοποθετημένη;

Χρησιμοποιήστε τα χειριστήρια OSM: πατήστε ένα κουμπί για να αποκτήσετε πρόσβαση στο μενού. Επιλέξτε Αυτόματη ρύθμιση για να προσαρμόσετε αυτόματα τη θέση και την ευκρίνεια. Μπορείτε επίσης να ρυθμίσετε χειροκίνητα το Πλάτος και τη Λεπτότητα στα ειδικά υπομενού.

Πώς να ρυθμίσετε τη φωτεινότητα και την αντίθεση;

Αποκτήστε πρόσβαση στο μενού OSM, επιλέξτε Φωτεινότητα/Αντίθεση. Χρησιμοποιήστε τα πλήκτρα ▲/▼ για να επιλέξετε τη λειτουργία και στη συνέχεια ◀/▶ για να προσαρμόσετε την τιμή. Η Αυτόματη αντίθεση βελτιστοποιεί την εικόνα για μη τυπικές εισόδους.

Πώς να κλειδώσετε τα χειριστήρια OSM για να αποφύγετε ακούσιες ρυθμίσεις;

Πατήστε ταυτόχρονα τα κουμπιά ▼ και PROCEED για να εμφανιστεί το παράθυρο κλειδώματος. Στη συνέχεια, πατήστε ταυτόχρονα ▲ και PROCEED για να ενεργοποιήσετε το κλείδωμα. Για απενεργοποίηση, επαναλάβετε τον ίδιο συνδυασμό.

Ποια είναι η εγγενής ανάλυση της οθόνης LCD1530V;

Η εγγενής ανάλυση είναι 1024 x 768 pixel. Για βέλτιστη ποιότητα εικόνας, χρησιμοποιήστε αυτήν την ανάλυση. Η οθόνη δέχεται άλλες αναλύσεις, αλλά η εμφάνιση θα βελτιστοποιηθεί στην εγγενή της ανάλυση.

Πώς να καθαρίσετε την οθόνη LCD χωρίς να την καταστρέψετε;

Χρησιμοποιήστε ένα μαλακό, μη χνουδωτό και μη λειαντικό πανί. Μη χρησιμοποιείτε ποτέ διάλυμα καθαρισμού, καθαριστικό τζαμιών ή υγρά. Εάν χρειαστεί, βρέξτε ελαφρά το πανί με νερό.

Τι να κάνετε σε περίπτωση βλάβης ή δυσλειτουργίας;

Αποσυνδέστε αμέσως την οθόνη από την πρίζα. Συμβουλευτείτε την ενότητα Αντιμετώπιση προβλημάτων του εγχειριδίου. Μην επιχειρήσετε να επισκευάσετε μόνοι σας. Επικοινωνήστε με έναν εξειδικευμένο τεχνικό ή το τμήμα εξυπηρέτησης πελατών.

Μπορώ να χρησιμοποιήσω αυτήν την οθόνη με υπολογιστή Macintosh;

Ναι, αλλά απαιτείται ένας προσαρμογέας καλωδίου για Macintosh (δεν παρέχεται). Συνδέστε τον προσαρμογέα στον υπολογιστή και στη συνέχεια το καλώδιο VGA στον προσαρμογέα. Στη συνέχεια, ακολουθήστε τα ίδια βήματα σύνδεσης.

Ποιες είναι οι ενεργειακές πιστοποιήσεις αυτής της οθόνης;

Η οθόνη είναι πιστοποιημένη ENERGY STAR και φέρει τη σήμανση CE. Στη λειτουργία εξοικονόμησης ενέργειας, η κατανάλωση είναι κάτω από 3 W, σύμφωνα με τις ευρωπαϊκές οδηγίες.

Πώς να ρυθμίσετε την κλίση της οθόνης;

Κρατήστε σταθερά και τις δύο πλευρές της οθόνης και γείρετε την απαλά προς τα εμπρός ή προς τα πίσω στην επιθυμητή γωνία. Μην ασκείτε υπερβολική δύναμη πέρα από το όριο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MultiSync LCD1530V NEC

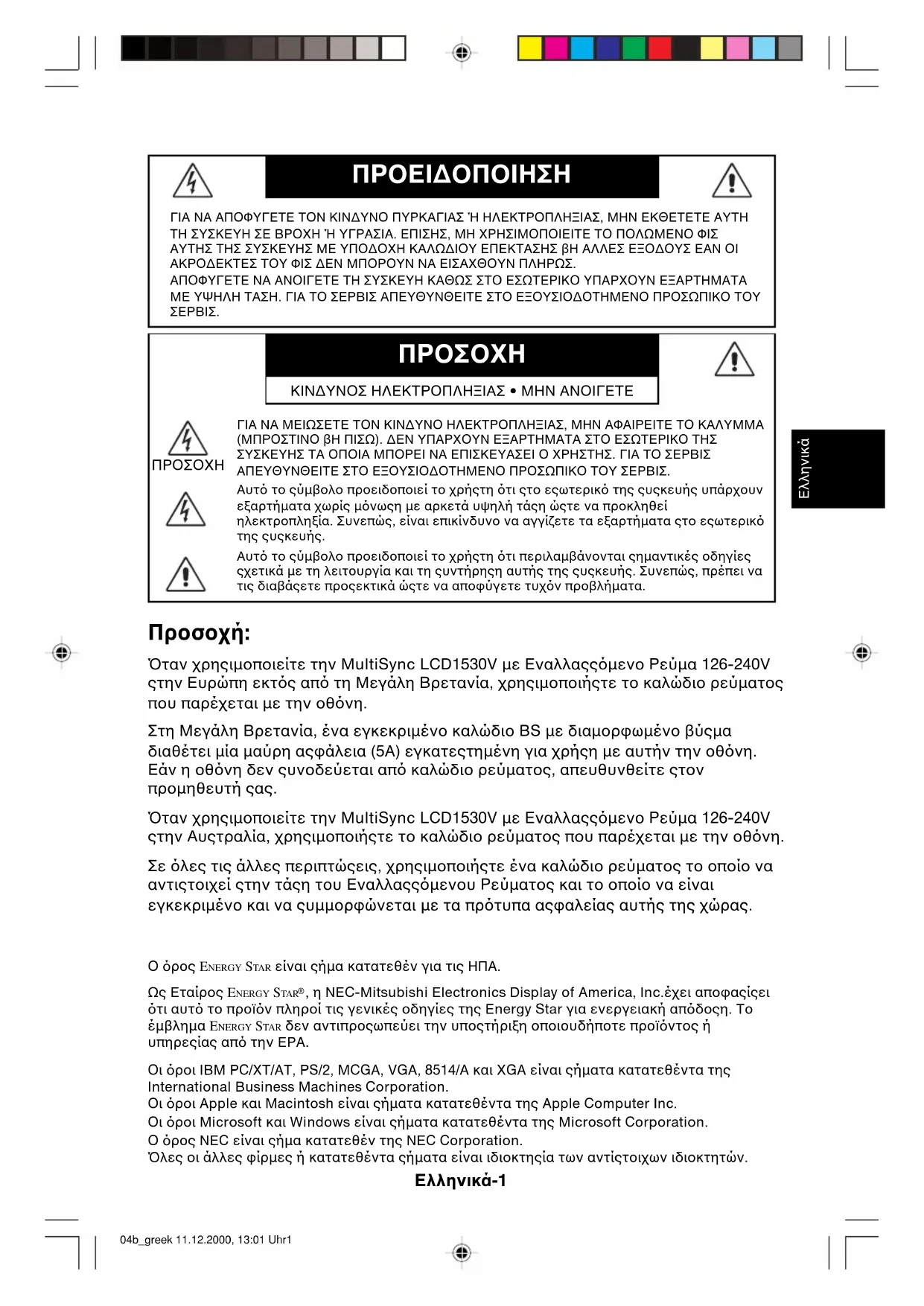

ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ ΉΗ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒΡΟΧΗ ΉΗ ΥΓΡΑΣΙΑ. ΕΠΙΣΗΣ, ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΠΟΛΩΜΕΝΟ ΦΙΣ ΑΥΤΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΜΕ ΥΠΟΔΟΧΗ ΚΑΛΩΔΙΟΥ ΕΠΕΚΤΑΣΗΣ βΗ ΑΛΛΕΣ ΕΞΟΔΟΥΣ ΕΑΝ ΟΙ ΑΚΡΟΔΕΚΤΕΣ ΤΟΥ ΦΙΣ ΔΕΝ ΜΠΟΡΟΥΝ ΝΑ ΕΙΣΑΧΘΟΥΝ ΠΛΗΡΩΣ. ΑΠΟΦΥΓΕΤΕ ΝΑ ΑΝΟΙΓΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΚΑΘΩΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΥΠΑΡΧΟΥΝ ΕΞΑΡΤΗΜΑΤΑ ΜΕ ΥΨΗΛΗ ΤΑΣΗ. ΓΙΑ ΤΟ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΤΟΥ ΣΕΡΒΙΣ.

ΠΡΟΣΟΧΗ

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ • ΜΗΝ ΑΝΟΙΓΕΤΕ

ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΟ ΚΑΛΥΜΜΑ (ΜΠΡΟΣΤΙΝΟ βΗ ΠΙΣΩ). ΔΕΝ ΥΠΑΡΧΟΥΝ ΕΞΑΡΤΗΜΑΤΑ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΤΑ ΟΠΟΙΑ ΜΠΟΡΕΙ ΝΑ ΕΠΙΣΚΕΥΑΣΕΙ Ο ΧΡΗΣΤΗΣ. ΓΙΑ ΤΟ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΤΟΥ ΣΕΡΒΙΣ.

Αυτό το ζύμβολο προειδοποιεί το χρήστη ότι στο εξωτερικό της ζυςκευής υπάρχουν εξαρτήματα χωρίς μόνωση με αρκετά υψηλή τάςη ώστε να προκληθεί ηλεκτροπληξία. Συνεπώς, είναι επικίνδυνο να αγγίζετε τα εξαρτήματα στο εξωτερικό της ζυςκευής.

Αυτό το ζύμβολο προειδοποιεί το χρήστη ότι περιλαμβάνονται ζημαντικές οδηγίες εχετικά με τη λειτουργία και τη συντήρηση αυτής της συκευής. Συνεπώς, πρέπει να τις διαβάζετε προξεκτικά ώστε να αποφύγετε τυχόν προβλήματα.

Προσοχή:

Όταν χρησιμοποιείτε την MultiSync LCD1530V με Εναλλαξσόμενο Ρεύμα 126-240V στην Ευρώπη εκτός από τη Μεγάλη Βρετανία, χρησιμοποιήστε το καλώδιο ρεύματος που παρέχεται με την οθόνη.

Στη Μεγάλη Βρετανία, ένα εγκεκριμένο καλώδιο BS με διαμορφωμένο βύσμα διαθέτει μία μαύρη αςφάλεια (5Α) εγκατεζτημένη για χρήση με αυτήν την οθόνη. Εάν η οθόνη δεν ζυνοδεύεται από καλώδιο ρεύματος, απευθυνθείτε στον προμηθευτή çας.

Όταν χρησιμοποιείτε την MultiSync LCD1530V με Εναλλαςσόμενο Ρεύμα 126-240V στην Αυστραλία, χρησιμοποιήστε το καλώδιο ρεύματος που παρέχεται με την οθόνη.

Σε όλες τις άλλες περιπτώσεις, χρηςμοποιήστε ένα καλώδιο ρεύματος το οποίο να αντιστοιχεί στην τάση του Εναλλαςσόμενου Ρεύματος και το οποίο να είναι εγκεκριμένο και να συμμορφώνεται με τα πρότυπα αςφαλείας αυτής της χώρας.

Ο όρος ENERGY STAR είναι ζήμα κατατεθέν για τις ΗΠΑ.

Ως Εταίρος ENERGY STAR®, η NEC-Mitsubishi Electronics Display of America, Inc. έχει αποφασίζει ότι αυτό το προϊόν πληροί τις γενικές οδηγίες της Energy Star για ενεργειακή απόδοςη. Το έμβλημα ENERGY STAR δεν αντιπροςωπεύει την υποστήριξη οποιουδήποτε προϊόντος ή υπηρεσίας από την EPA.

Οι όροι IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A και XGA είναι σήματα κατατεθέντα της International Business Machines Corporation.

Οι όροι Apple και Macintosh είναι ζήματα κατατεθέντα της Apple Computer Inc.

Οι όροι Microsoft και Windows είναι ζήματα κατατεθέντα της Microsoft Corporation.

Ο όρος NEC είναι ζήμα κατατεθέν της NEC Corporation.

Όλες οι άλλες φίρμες ή κατατεθέντα σήματα είναι ιδιοκτησία των αντίζτοιχων ιδιοκτητών.

Ελληνικά-1

Δήλωση

Δήλωςη του Καταςκευαςτή

Πιζτοποιούμε με το παρόν ότι η έγχρωμη οθόνη MultiSync LCD1530V (LA-15R01)

ζυμμορφώνεται με την

Οδηγία του Ευρωπαϊκού Συμβουλίου 73/23/ΕΟΚ:

- EN 60950

Οδηγία του Ευρωπαϊκού Συμβουλίου 89/336/ΕΟΚ:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

και φέρει τις ενδείξεις

CE

NEC-Mitsubishi Electric Visual Systems, Corp.

686-1, NISHIOI OI-MACHI

ASHIGARAKAMI-GUN

KANAGAWA 258-8533, JAPAN

ENERGY

Στη λειτουργία

εξοικονόμησης

ενέργειας, η κατανάλωςη

ενέργειας της οθόνης

είναι μικρότερη από 3 W.

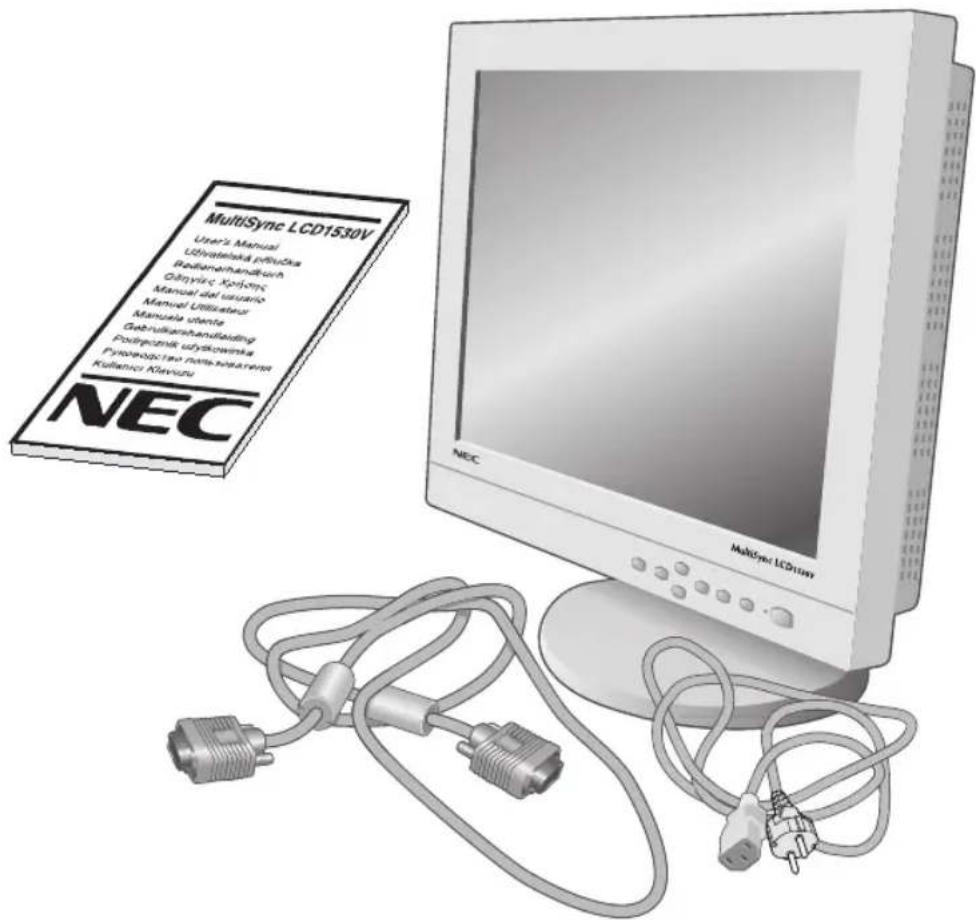

Η συσκευασία* της νέας σας οθόνης NEC-Mitsubishi MultiSync LCD πρέπει να περιέχει τα εξής:

• Οθόνη MultiSync LCD1530V με περιστρεφόμενη βάση
- Καλώδιο Ρεύματος
- Καλώδιο Οπτικού Σήματος.
- Εγχειρίδιο Χρήσης
• To CD-ROM περιλαμβάνει πλήρες Εγχειρίδιο Χρήσης σε μορφή PDF και αρχεία για τα Windows (αρχείο πληροφοριών και έγχρωμη ανάλυση) Για να δείτε το πλήρες Εγχειρίδιο Χρήσης, θα πρέπει να έχετε εγκαταστήσει στον υπολογιστή σας το πρόγραμμα Acrobat Reader 4.0.

MultiSync LCD1530V User's Manual LEDratislora prifusa Radiomehandkurs Oblayris-Kpisjms Manual dalsuarius Manual Utilizator Manuela ulente Gebrukskihandkiading Podgracznik uzytkowinka Pyrologistvo nola telekens Kulansor Kluorsu NEC MultiSync LCD1530V

* Θυμηθείτε να φυλάξετε το αρχικό κουτί και τα υλικά συσκευασίας για να τα χρησιμοποιήσετε σε περίπτωση μεταφοράς ή αποστολής της οθόνης.

Ελληνικά-3

Γρήγορη Εκκίνηση

Για να συνδέσετε την οθόνη MultiSync LCD στον υπολογιστή çaς, ακολουθήστε τις παρακάτω οδηγίες:

1. Κλείστε τον διακόπτη λειτουργίας του υπολογιστή çας.

2. Στον Υπολογιστή PC: Συνδέστε το φις mini D-SUB 15 ακίδων του καλωδίου ζήματος, στο ζυνδετήρα της κάρτας οθόνης του υπολογιστή サας (Σχήμα Α.1). Σφίξτε όλες τις βίδες.
   Στον Macintosh: Συνδέστε το καλώδιο προςαρμογής του MultiSync LCD1530V Macintosh ζτον υπολογιστή çας (Σχήμα Β.1). Συνδέστε το φις mini D-SUB 15 ακίδων του αντίστοιχου καλωδίου σήματος στο καλώδιο προςαρμογής MultiSync LCD1530V Macintosh (Σχήμα Β.1). Σφίξτε όλες τις βίδες.
   Αφαιρέστε το κάλυμμα του ζυνδετήρα και το κάλυμμα του καλωδίου στο πίςω μέρος της οθόνης (Σχήμα Ε.1).

3. Συνδέστε το φις του καλωδίου ζήματος εικόνας mini D-SUB 15 ακίδων στην αντίςτοιχη υποδοχή που βρίσκεται στο πίςω μέρος της ζυσκευής (Σχήμα Γ.1).

ΣΗΜΕΙΩΣΗ: Λανθαςμένες ζυνδέσεις καλωδίων μπορεί να προκαλέσουν κακή λειτουργία, μειωμένη ποιότητα εικόνας, βλάβη των εξαρτημάτων της οθόνης υγρών κρυστάλλων (LCD) και/ή να μειώσουν τη διάρκεια ζωής της ζυςκευής.

1. Συνδέστε το ένα άκρο του καλωδίου ρεύματος ζτην οθόνη MultiSync LCD Series και το άλλο άκρο ζτην πρίζα του τοίχου. Τοποθετήστε το καλώδιο ζήματος εικόνας και το καλώδιο Εναλλαζσόμενου Ρεύματος κάτω από τις ελατηριωτές αςφάλειες (Σχήμα Γ.1).

Επανατοποθετήστε τα καλύμματα του ζυνδετήρα και του καλωδίου (Σχήμα Ε.1).

ΣΗΜΕΙΩΣΗ: Ρυθμίστε τη θέςη του καλωδίου κάτω από τις ελατηριωτές αςφάλειες για να αποφύγετε την πρόκληςη βλάβης στο καλώδιο ή στην οθόνη.

1. Ανοίξτε το διακόπτη λειτουργίας της οθόνης (Σχήμα Δ.1) και του υπολογιστή.

2. Για να ολοκληρώζετε την εγκατάζταςη της οθόνης MultiSync LCD, χρησιμοποιήστε τα ακόλουθα πλήκτρα ελέγχου OSM:

• Αυτόματη Ρύθμιση Αντίθεςης

• Αυτόματη Ρύθμιςη

Συμβουλευτείτε το κεφάλαιο Πλήκτρα Ελέγχου ζε αυτό το Εγχειρίδιο Χρήςης για μια πλήρη περιγραφή των πλήκτρων ελέγχου OSM.

ΣΗΜΕΙΩΣΗ: Αν αντιμετωπίσετε οποιοδήποτε πρόβλημα, συμβουλευτείτε το κεφάλαιο Εντοπιςμού Βλαβών ζε αυτό το Εγχειρίδιο Χρήςης.

ΣΗΜΕΙΩΣΗ: Σημείωςη: Για εύκολη αφαίρεςη του καλύμματος του καλωδίου ή του καλωδίου ζήματος, τοποθετήστε την οθόνη με το πρόςωπο προς τα κάτω. (Σχήμα R.2).

Ελληνικά-4

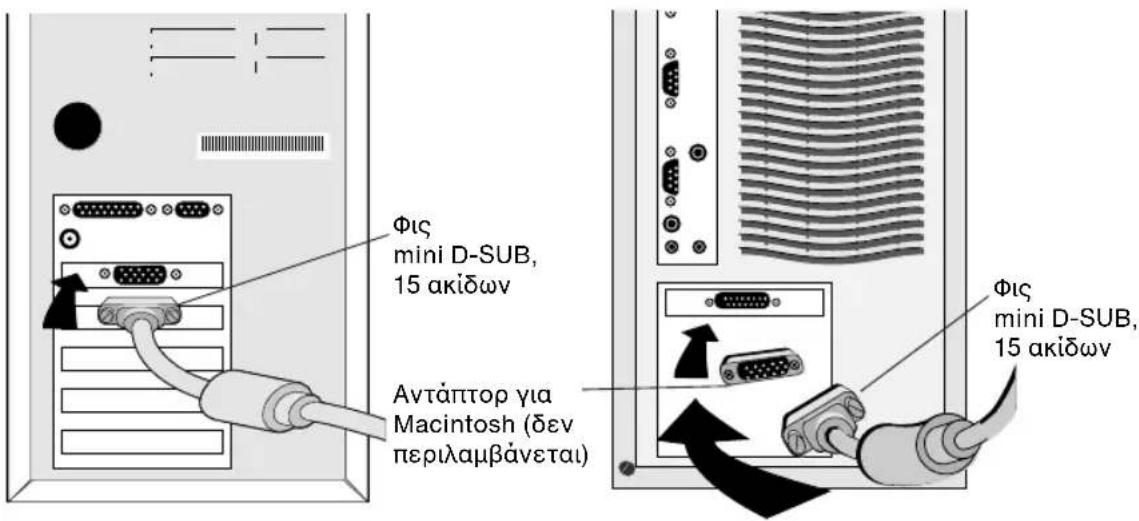

Φις mini D-SUB, 15 ακίδων Αντάπτορ για Macintosh (δεν περιλαμβάνεται) Φις mini D-SUB, 15 ακίδων

Σχήμα Α.1
Σχήμα Β.1

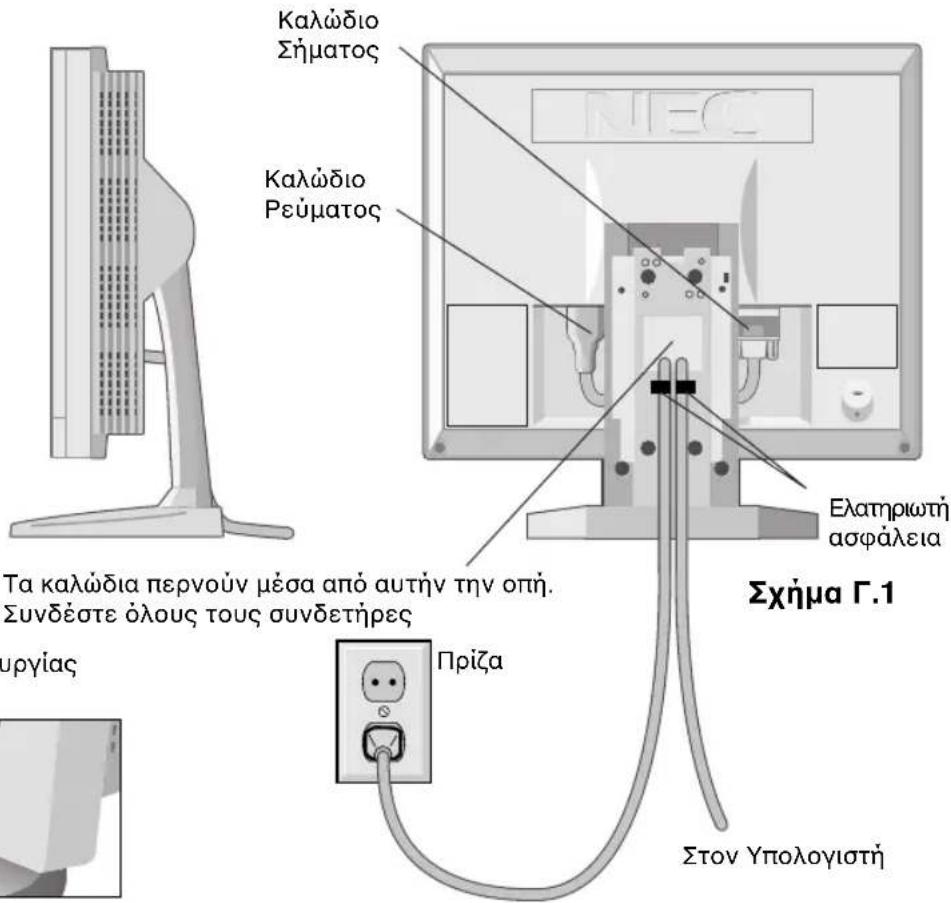

Καλώδιο Σήματος Καλώδιο Ρεύματος Τα καλώδια περνούν μέσα από αυτήν την οπή. Συνδέστε όλους τους συνδετήρες Ελατηριωτή ασφάλεια Σχήμα Γ.1 Πρίζα Στον Υπολογιστή

Διακόπτης Λειτουργίας

Σχήμα Δ.1
Ελληνικά-5

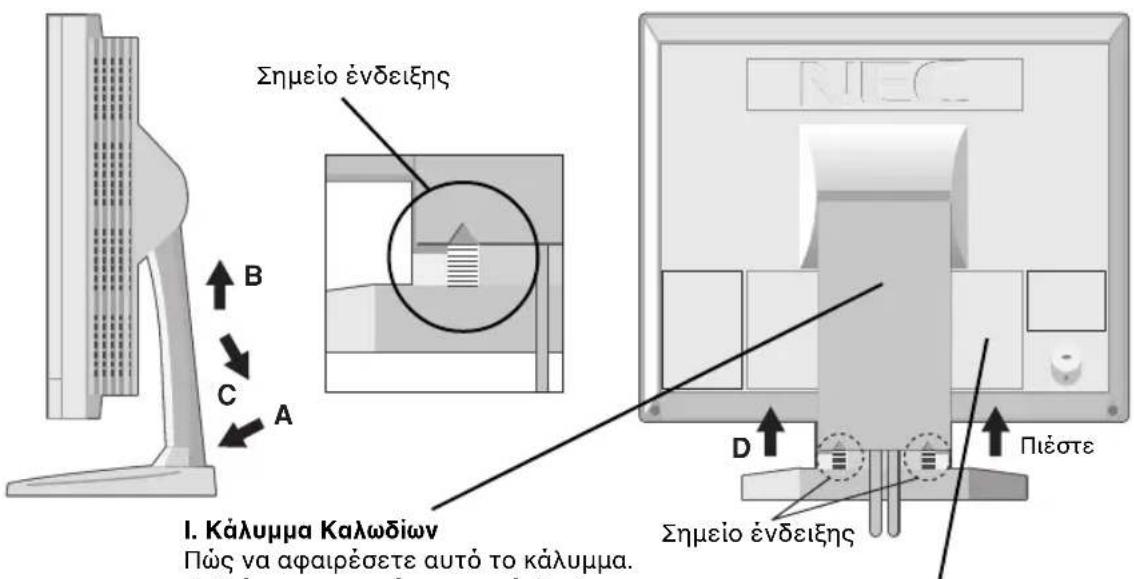

Σημείο ένδειξης B C A I. Κάλυμμα Καλωδίων Πώς να αφαιρέσετε αυτό το κάλυμμα. Σημείο ένδειξης D Πέστε

A. Πιέστε το σημείο με την ένδειξη
Β. Σπρώξτε προς την επάνω πλευρά
C. Αφαιρέστε

II. Κάλυμμα Συνδετήρα

Πώς να αφαιρέσετε αυτό το κάλυμμα.
D. Πιέστε από την κάτω πλευρά
Ε. Αφαιρέστε

Σχήμα Ε.1

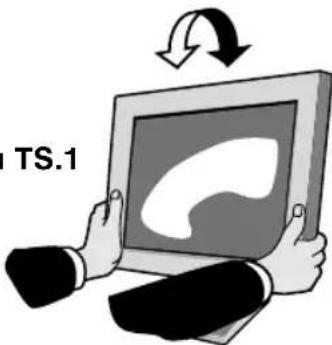

Ρύθμιση της κλίσης

Κρατήστε με τα δύο χέρια την οθόνη και ρυθμίστε στην επιθυμητή κλίση (Σχήμα TS.1).

Σχήμα TS.1

TS.1

Ελληνικά-6

Πλήκτρα ελέγχου

Πλήκτρα ελέγχου OSM (On-Screen Manager)

Τα πλήκτρα ελέγχου OSM που βρίσκονται στο μπροστινό μέρος της οθόνης παρέχουν τις ακόλουθες λειτουργίες:

Για πρόςβαςη στις λειτουργίες OSM πατήστε κάποιο από τα πλήκτρα ελέγχου (◀, ▶, ▲) ήντο πλήκτρο PROCEED.

Πλήκτρα ελέγχου	Κύριο Μενού	Υπομενού
EXIT	Εξοδος από τα πλήκτρα ελέγχου OSM.	Εξοδος στο κύριο μενού πλήκτρων ελέγχου OSM.
CONTROL ▲/▼	Μετακινεί την επιλεγμένη περιοχή πάνω/κάτω για την επιλογή ενός πλήκτρου ελέγχου.	Μετακινεί την επιλεγμένη περιοχή πάνω/κάτω για την επιλογή ενός πλήκτρου ελέγχου.
CONTROL ▶▶	Μετακινεί την επιλεγμένη περιοχή αριστερά/δεξιά για την επιλογή των μενού ελέγχου.	Μετακινεί την μπάρα αριστερά/ δεξιά για αύξηςη ή μείωςη της ρύθμιςης.
PROCEED	Δεν εκτελείται καμία λειτουργία.	Ενεργοποιεί την Αυτόματη Ρύθμιςη και όλες τις λειτουργίες ΕΠΑΝΑΦΟΡΑΣ (RESET).
RESETΕπαναφέρει τοεπιλεγμένο πλήκτρο ελέγχου στην εργοσταζιακή ρύθμιςη.	Επαναφέρει όλα τα πλήκτρα ελέγχου μέσα στο επιλεγμένο μενού.	Επαναφέρει τον έλεγχο της επιλεγμένης ρύθμιςης.

ΣΗΜΕΙΩΣΗ: Όταν πατήσετε το πλήκτρο RESET θα εμφανιστεί στην οθόνη ένα παράθυρο προειδοποίηςης που çας επιτρέπει να ακυρώσετε τη λειτουργία RESET (ΕΠΑΝΑΦΟΡΑΣ).

① Πλήκτρα ελέγχου Φωτεινότητας/Κοντράστ

ΦΩTEINOTHTA:

Ρυθμίζει τη ζυνολική φωτεινότητα της εικόνας και του φόντου της οθόνης.

ΚΟΝΤΡΑΣΤ:

Ρυθμίζει τη φωτεινότητα της οθόνης εχετικά με το φόντο.

ΑΥΤΟΜΑΤΗ ΡΥΘΜΙΣΗ ΚΟΝΤΡΑΣΤ

Ρυθμίζει την εικόνα που εμφανίζεται για μη ζυμβατικά ζήματα ειςόδου εικόνας.

Ελληνικά-7

ΚΛΕΙΔΩΜΑ OSM:

Η λειτουργία ΚΛΕΙΔΩΜΑΤΟΣ OSM απαγορεύει την πρόσβαση σε όλες τις λειτουργίες ελέγχου OSM. Οταν επιχειρήσετε να ενεργοποιήσετε τα πλήκτρα ελέγχου OSM ενώ αυτό είναι κλειδωμένο, εμφανίζεται μία οθόνη που σας ενημερώνει ότι οι λειτουργίες ελέγχου OSM έχουν κλειδωθεί.

• Για να ενεργοποιήσετε τη λειτουργία ΚΛΕΙΔΩΜΑΤΟΣ, πιέστε ταυτόχρονα το PROCEED και το πλήκτρο ▼Θα εμφανισθεί το παράθυρο ΚΛΕΙΔΩΜΑΤΟΣ.
  • Για να ενεργοποιήσετε τη λειτουργία ΚΛΕΙΔΩΜΑΤΟΣ, πατήστε και κρατήστε πατημένα ταυτόχρονα τα πλήκτρα PROCEED και ▲To παράθυρο OSM θα εξαφανισθεί σε λίγα δευτερόλεπτα και η λειτουργία ΚΛΕΙΔΩΜΑΤΟΣ θα ενεργοποιηθεί.
• Για να απενεργοποιήσετε τη λειτουργία ΚΛΕΙΔΩΜΑΤΟΣ, πιέστε ταυτόχρονα το PROCEED και το πλήκτρο ▲

AUTO

Αυτόματη Ρύθμιση

Ρυθμίζει αυτόματα τη Θέση της Εικόνας, το Οριζόντιο Μέγεθος και τη Μικρορύθμιση.

Πλήκτρα ελέγχου Θέσης

ΟΡΙΖΟΝΤΙΑ ΘΕΣΗ

Ελέγχει την Οριζόντια Θέση της Εικόνας μέσα στην επιφάνεια απεικόνισης της οθόνης LCD.

ΚΑΘΕΤΗ ΘΕΣΗ

Ελέγχει την Κάθετη Θέση της Εικόνας μέσα στην επιφάνεια απεικόνισης της οθόνης LCD.

AUTO

AYTOMATH

Ρυθμίζει αυτόματα την Οριζόντια και Κάθετη θέση της εικόνας μέσα στην επιφάνεια απεικόνισης της οθόνης LCD.

Πλήκτρα ελέγχου Ρύθμισης Εικόνας

ΟΡΙΖΟΝΤΙΟ ΜΕΓΕΘΟΣ

Ρυθμίζει το οριζόντιο μέγεθος αυξάνοντάς το ή μειώνοντάς το.

ΜΙΚΡΟΡΥΘΜΙΣΗ

Βελτιώνει την εστίαση, την καθαρότητα και τη σταθερότητα της εικόνας αυξάνοντας ή μειώνοντας τη ρύθμιση.

Ελληνικά-8

AUTO

Προσαρμόζει αυτόματα το Οριζόντιο Μέγεθος και τη Μικρορύθμιση.

Σύστημα Ελέγχου Χρώματος

Η επιθυμητή χρωματική ρύθμιση επιλέγεται από πέντε προκαθορισμένες χρωματικές ρυθμίσεις. Κάθε χρωματική ρύθμιση ρυθμίζεται στο εργοστάσιο.

R,G,B: Αυξάνει ή μειώνει τα χρώματα Κόκκινο, Πράσινο ή Μπλε ανάλογα με την επιλογή που έχετε κάνει. Η αλλαγή του χρώματος θα εμφανιστεί στην οθόνη και η κατεύθυνση (μείωση ή αύξηση) θα φαίνεται από τις μπάρες.

Εργαλεία

ΟΡΙΖΟΝΤΙΑ ΘΕΣΗ του OSM.

ΑΘΕΤΗ ΘΕΣΗ του OSM.

Μπορείτε να επιλέξετε την περιοχή της οθόνης στην οποία θέλετε να εμφανίζεται το παράθυρο ελέγχου του Διαχειριστή Οθόνης OSM. Επιλέγοντας τη Θέση OSM, έχετε τη δυνατότητα να ρυθμίσετε χειροκίνητα τη θέση του μενού ελέγχου OSM αριστερά, δεξιά, πάνω ή κάτω.

ALL RESET (ΕΠΑΝΑΦΟΡΑ ΟΛΩΝ)

Επιλέγοντας ALL RESET έχετε τη δυνατότητα να επαναφέρετε όλες τις ρυθμίσεις ελέγχου του Διαχειριστή Οθόνης OSM στις εργοστασιακές ρυθμίσεις. Μπορείτε να επαναφέρετε επιμέρους ρυθμίσεις επιλέγοντας τη λειτουργία ελέγχου που θέλετε να επαναφέρετε και πιέζοντας το πλήκτρο RESET.

i Πληροφορία 1

Δείχνει την τρέχουσα ανάλυση και τη ρύθμιση συχνότητας της οθόνης.

i Πληροφορία 2

Δείχνει το Ονομα του Μοντέλου, τον Αριθμό Σειράς και το URL.

Γνωστοποίηση Ανάλυσης: Παρόλο που υπάρχει δυνατότητα και άλλων αναλύσεων (κάτι που ισχύει για όλες τις επίπεδες οθόνες) είναι καλύτερο να χρησιμοποιείται στην αρχική του ανάλυση – 1024 x 768. Για περαιτέρω πληροφορίες συμβουλευτείτε την κάρτα οθόνης ή το εγχειρίδιο του συστήματος σας.

Ελληνικά-9

Προτεινόμενη Χρήση

Προφυλάξεις Ασφαλείας και Συντήρηση

ΓΙΑ ΒΕΛΤΙΣΤΗ ΑΠΟΔΟΣΗ, ΟΤΑΝ ΡΥΘΜΙΖΕΤΕ ΚΑΙ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΕΓΧΡΩΜΗ ΟΘΟΝΗ ΥΓΡΩΝ ΚΡΥΣΤΑΛΛΩΝ MULTISYNC LCD COLOR, ΕΧΕΤΕ ΥΠΟΨΗ ΣΑΣ ΤΑ ΕΞΗΣ:

• MHN ANOIGETE THN OΘΟΝΗ. Δεν υπάρχουν εξαρτήματα στο εσωτερικό της οθόνης τα οποία μπορεί να επισκευάσει ο χρήστης. Αν ανοίξετε ή αφαιρέσετε τα καλύμματα μπορεί να πάθετε ηλεκτροπληξία ή να εκτεθείτε σε άλλους κινδύνους. Για κάθε επισκευή απευθυνθείτε στο εξουσιοδοτημένο προσωπικό του σέρβις.
• Μην χύνετε υγρά μέσα στο περίβλημα και μην χρησιμοποιείτε την οθόνη κοντά σε νερό.
• Μην εισάγετε οποιοδήποτε αντικείμενο μέσα στις σχισμές του περιβλήματος, επειδή μπορεί να έρθει σε επαφή με σημεία υψηλής και επικίνδυνης τάσης, και να προκληθούν ζημιές ή ατυχήματα, όπως ηλεκτροπληξία, πυρκαγιά ή βλάβη του εξοπλισμού.
• Μην τοποθετείτε βαριά αντικείμενα πάνω στο καλώδιο ρεύματος. Αν καταστραφεί το καλώδιο, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
• Μην τοποθετείτε την οθόνη πάνω σε κεκλιμένη ή ασταθή βάση ή τραπέζι, επειδή μπορεί να πέσει και να προκληθούν σοβαρές βλάβες στην οθόνη.
• Οταν χρησιμοποιείτε την οθόνη MultiSync LCD με τάση τροφοδοσίας εναλλασσομένου ρεύματος 126-240V, να χρησιμοποιείτε καλώδιο ρεύματος κατάλληλο για την τάση παροχής της πρίζας ηλεκτρικού ρεύματος. Το καλώδιο ρεύματος που χρησιμοποιείτε πρέπει να είναι εγκεκριμένο και να πληρεί τις προδιαγραφές ασφαλείας της χώρας σας. (Στην Μεγάλη Βρετανία πρέπει να χρησιμοποιηθεί ο τύπος H05VV-F.)
• Μην τοποθετείτε αντικείμενα επάνω στην οθόνη και μη χρησιμοποιείτε την οθόνη σε εξωτερικό χώρο.
• Ο σωλήνας φθορισμού που βρίσκεται στο εσωτερικό της οθόνης LCD περιέχει υδράργυρο.
  Ακολουθήστε τους κανονισμούς ή τη νομοθεσία της περιοχής σας σχετικά με τη διάθεση του σωλήνα.
• Στη Μεγάλη Βρετανία, χρησιμοποιήστε ένα εγκεκριμένο καλώδιο BS με διαμορφωμένο βύσμα το οποίο να διαθέτει μία μαύρη ασφάλεια (5A) εγκαταστημένη για χρήση με αυτήν την οθόνη. Εάν η οθόνη δεν συνοδεύεται από καλώδιο ρεύματος, απευθυνθείτε στον προμηθευτή σας.

Ελληνικά-10

Αν συμβεί κάποιο από τα παρακάτω, αποσυνδέστε αμέσως την οθόνη από την πρίζα και ζητήστε βοήθεια από το έμπειρο προσωπικό του σέρβις:

• Αν καταστραφούν το καλώδιο ρεύματος ή το φις.
• Εὰν χυθούν υγρὰ ἡ πέσουν αντικείμενα μὲσα στην οθόνη.
• Αν η οθόνη εκτεθεί στη βροχή ή πέσει πάνω της νερό.
• Αν η οθόνη πέσει κάτω ή υποστεί ζημιά το περίβλημά της.
• Αν, παρά τη συμμόρφωση προς τις οδηγίες Χρήσης, η οθόνη δε λειτουργεί κανονικά.
• Μη λυγίζετε το καλώδιο ρεύματος.
• Μη χρησιμοποιείτε την οθόνη σε περιοχές με υψηλή θερμοκρασία, υγρασία, σκόνη και σε περιοχές που περιέχουν λάδια ή γράσα.
• Μην καλύπτετε τα ανοίγματα εξαερισμού της οθόνης.
• Αν σπάσει η οθόνη, αποφύγετε την επαφή με τους υγρούς κρυστάλλους.
• Αν σπάσει το κρύσταλλο. Μεταχειριστείτε με προσοχή.

Προσοχή:

• Αφήστε αρκετό χώρο γύρω από την οθόνη για επαρκή αερισμό και ψύξη. Μην καλύπτετε τα ανοίγματα αερισμού και μην τοποθετείτε την οθόνη κοντά σε σώματα καλοριφέρ ή άλλες πηγές θερμότητας. Μην τοποθετείτε κανένα αντικείμενο στο πάνω μέρος της οθόνης.
• Ο συνδετήρας του καλωδίου τροφοδοσίας αποτελεί το κύριο μέσο αποσύνδεσης του συστήματος από το ρεύμα. Η οθόνη πρέπει να εγκατασταθεί κοντά σε πρίζα παροχής ρεύματος ώστε να είναι εύκολη η πρόσβαση.
• Μεταχειρίζεστε με προσοχή την οθόνη κατά τις μεταφορές. Φυλάξτε τα υλικά της συσκευασίας για τις μεταφορές.

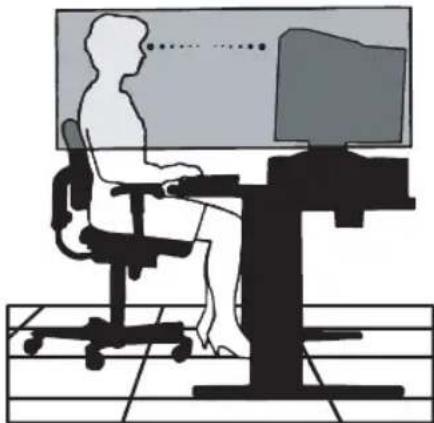

Η ΣΩΣΤΗ ΘΕΣΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΗΣ ΟΘΟΝΗΣ ΜΠΟΡΕΙ ΝΑ ΜΕΙΩΣΕΙ ΤΗΝ ΚΟΠΩΣΗ ΤΩΝ ΜΑΤΙΩΝ, ΤΩΝ ΩΜΩΝ ΚΑΙ ΤΟΥ ΑΥΧΕΝΑ. ΚΑΤΑ ΤΗΝ ΕΠΙΛΟΓΗ ΘΕΣΗΣ ΤΗΣ ΟΘΟΝΗΣ ΕΛΕΓΞΕΤΕ ΤΑ ΕΞΗΣ:

• Για τη βέλτιστη απόδοση της συσκευής αφήστε την να προθερμανθεί για 20 λεπτά.
• Ρυθμίστε το ύψος της οθόνης έτσι ώστε η κορυφή της να βρίσκεται στο ίδιο ύψος ή λίγο χαμηλότερα από το ύψος των ματιών. Το ύψος της οθόνης να είναι τέτοιο ώστε όταν κοιτάζετε το κέντρο της, να βλέπετε με κλίση προς τα κάτω.
- Τοποθετήστε την οθόνη σε απόσταση από τα μάτια σας μεταξύ 40 και 70 εκατοστά. Η βέλτιστη απόσταση είναι 53 εκατοστά.

- Περιοδικά, να ξεκουράζετε τα μάτια σας εστιάζοντας σε κάποιο αντικείμενο που βρίσκεται τουλάχιστον 6 μέτρα μακριά. Ανοιγοκλείνετε τα μάτια σας συχνά.

- Τοποθετήστε την οθόνη υπό γωνία 90° ως προς το παράθυρο ή άλλες πηγές φωτισμού για να ελαχιστοποιήσετε το θάμπωμα και τις αντανακλάσεις. Ρυθμίστε την κλίση της οθόνης έτσι ώστε να μην αντανακλάται πάνω της ο φωτισμός από την οροφή.

- Αν το ανακλώμενο φως σας εμποδίζει να βλέπετε την εικόνα της οθόνης, χρησιμοποιήστε ένα κατάλληλο φίλτρο.

- Καθαρίστε την επιφάνεια της οθόνης LCD με ένα μαλακό ύφασμα χωρίς χνούδια. Αποφύγετε τη χρήση διαλυτικών και καθαριστικών για τζάμια!

• Ρυθμίστε τα πλήκτρα ελέγχου της φωτεινότητας και του κοντράστ της οθόνης για να βελτιώσετε την αναγνωσιμότητά της.

- Χρησιμοποιήστε εξάρτημα συγκράτησης των εγγράφων, τοποθετώντας το δίπλα στην οθόνη.

- Όταν πληκτρολογείτε, τοποθετήστε αυτό που κοιτάζετε πολύ συχνά κατευθείαν μπροστά σας ώστε να ελαχιστοποιήσετε τις στροφές της κεφαλής.

- Αποφεύγετε να εμφανίζετε στην οθόνη κάποιο αμετάβλητο μοτίβο για μεγάλες χρονικές περιόδους για να αποφύγετε το φαινόμενο της παραμονής της εικόνας (μετείκασμα).

- Εξετάζετε τακτικά τα μάτια σας στον οφθαλμίατρο.

Εργονομία

Για να επιτύχετε τα μέγιστα οφέλη από την εργονομία, σας συνιστούμε τα εξής:

- Μη ρυθμίζετε το πλήκτρο ελέγχου Κοντράστ στη μέγιστη τιμή

• Χρησιμοποιήστε τις εργοστασιακές ρυθμίσεις των πλήκτρων ελέγχου Μεγέθους και Θέσης με τυποποιημένα σήματα

• Χρησιμοποιήστε την εργοστασιακή Ρύθμιση Χρώματος

- Χρησιμοποιήστε σήματα “non-interlaced” με κάθετη συχνότητα ανανέωσης μεταξύ 60-75 Hz

- Μη χρησιμοποιείτε ως πρωτεύον χρώμα το μπλε σε σκούρο φόντο, επειδή θα είναι δύσκολο να διαβάσετε την οθόνη και μπορεί να προκληθεί κόπωση στα μάτια λόγω ανεπαρκούς αντίθεσης φωτεινότητας

Ελληνικά-12

ADVERTENCIA

PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD. TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁTUCLO DEL CABLE DE EXTENSIÓN U OTRAS TOMAS A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE. NO ABRA LA CAJA DEL MONITOR, YA QUE CONTIENE COMPONENTES DE ALTO VOLTAJE. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.

PELIGRO

RIESGO DE DESCARGAS ELÉCTRICAS • NO ABRIR

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR). EL MONITOR NO CONTIENE PIEZAS QUE DEBA MANIPULAR EL USUARIO. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.
