Marque	NEC
Modèle	MultiSync LCD1530V
Type de produit	Moniteur LCD couleur
Taille d'écran	15 pouces (15,0 pouces visibles)
Résolution native	1024 x 768 pixels
Format d'image	4:3
Technologie de la dalle	LCD à matrice active
Connectivité vidéo	1x VGA (mini D-SUB 15 broches)
Alimentation électrique	126-240 V AC, 50/60 Hz
Consommation électrique (mode normal)	Inférieure à 3 W (mode économie d'énergie)
Poids (approx.)	3,5 kg
Inclinaison	Oui (réglable)
Fonctions OSM	Luminosité, Contraste, Position, Largeur, Finesse, Contrôle des couleurs, Réglage automatique
Verrouillage OSM	Oui (par combinaison de touches)
Contenu de la boîte	Moniteur avec socle, cordon d'alimentation, câble VGA, manuel d'utilisateur sur CD-ROM
Entretien et nettoyage	Chiffon non pelucheux et non abrasif ; ne pas utiliser de produits nettoyants
Sécurité	Ne pas ouvrir le boîtier ; ne pas exposer à l'eau ou aux liquides ; débrancher en cas de problème
Certifications	ENERGY STAR, CE, conformité aux directives 73/23/EEC et 89/336/EEC
Compatibilité Mac	Oui (adaptateur non inclus)

FOIRE AUX QUESTIONS - MultiSync LCD1530V NEC

Comment connecter le moniteur NEC MultiSync LCD1530V à mon ordinateur ?

Éteignez votre ordinateur. Branchez le mini-connecteur D-SUB 15 broches du câble vidéo à la carte graphique de votre ordinateur (PC) ou à l'adaptateur Mac (non inclus). Connectez l'autre extrémité au moniteur. Branchez le cordon d'alimentation. Allumez le moniteur puis l'ordinateur. Utilisez ensuite la fonction Réglage automatique dans les menus OSM.

Que faire si l'image est floue ou mal positionnée ?

Utilisez les commandes OSM : appuyez sur un bouton pour accéder au menu. Sélectionnez Réglage automatique pour ajuster automatiquement la position et la netteté. Vous pouvez aussi régler manuellement la Largeur et la Finesse dans les sous-menus dédiés.

Comment régler la luminosité et le contraste ?

Accédez au menu OSM, choisissez Luminosité/Contraste. Utilisez les touches ▲/▼ pour sélectionner la fonction, puis ◀/▶ pour ajuster la valeur. Le Contraste automatique permet d'optimiser l'image pour des entrées non standard.

Comment verrouiller les commandes OSM pour éviter des réglages involontaires ?

Appuyez simultanément sur les boutons ▼ et PROCEED pour afficher la fenêtre de verrouillage. Ensuite, appuyez simultanément sur ▲ et PROCEED pour activer le verrouillage. Pour désactiver, refaites la même combinaison.

Quelle est la résolution native du moniteur LCD1530V ?

La résolution native est 1024 x 768 pixels. Pour une qualité d'image optimale, utilisez cette résolution. Le moniteur accepte d'autres résolutions mais l'affichage sera optimisé à sa résolution native.

Comment nettoyer l'écran LCD sans l'endommager ?

Utilisez un chiffon doux, non pelucheux et non abrasif. N'utilisez jamais de solution de nettoyage, de nettoyant pour vitres ou de liquides. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau.

Que faire en cas de panne ou de dysfonctionnement ?

Débranchez immédiatement le moniteur de la prise électrique. Consultez la section Dépannage du manuel. Ne tentez pas de réparer vous-même. Contactez un technicien qualifié ou le service après-vente.

Puis-je utiliser ce moniteur avec un ordinateur Macintosh ?

Oui, mais un adaptateur de câble pour Macintosh (non fourni) est nécessaire. Branchez l'adaptateur à l'ordinateur, puis le câble VGA sur l'adaptateur. Suivez ensuite les mêmes étapes de connexion.

Quelles sont les certifications énergétiques de ce moniteur ?

Le moniteur est certifié ENERGY STAR et porte le marquage CE. En mode économie d'énergie, la consommation est inférieure à 3 W, conformément aux directives européennes.

Comment ajuster l'inclinaison du moniteur ?

Tenez fermement les deux côtés de l'écran et inclinez-le doucement vers l'avant ou l'arrière selon l'angle souhaité. Ne forcez pas au-delà de la butée.

MODE D'EMPLOI MultiSync LCD1530V NEC

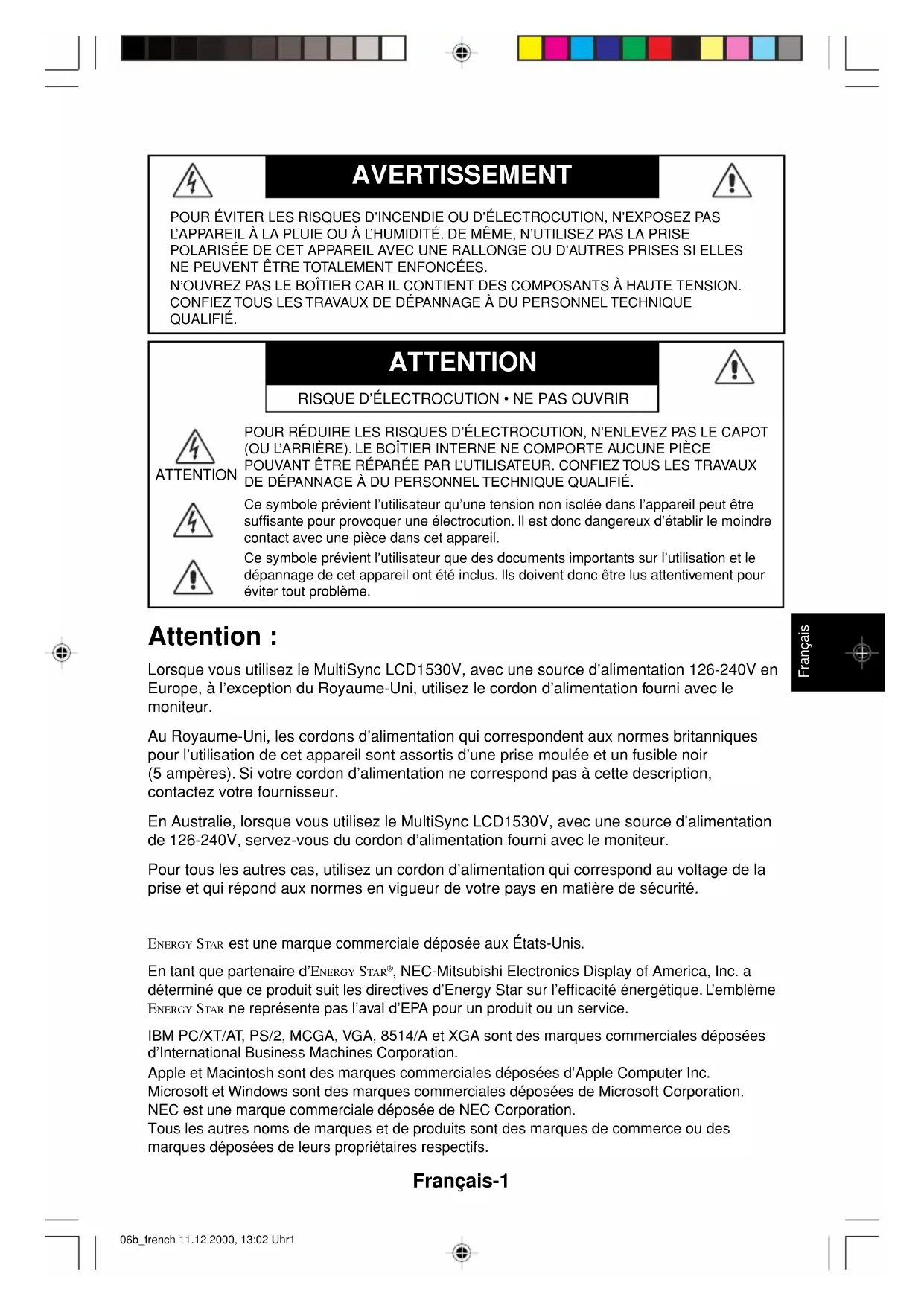

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une pièce dans cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil ont été inclus. Ils doivent donc être lus attentivement pour éviter tout problème.

Attention :

Lorsque vous utilisez le MultiSync LCD1530V, avec une source d'alimentation 126-240V en Europe, à l'exception du Royaume-Uni, utilisez le cordon d'alimentation fourni avec le moniteur.

Au Royaume-Uni, les cordons d'alimentation qui correspondent aux normes britanniques pour l'utilisation de cet appareil sont assortis d'une prise moulée et un fusible noir (5 ampères). Si votre cordon d'alimentation ne correspond pas à cette description, contactez votre fournisseur.

En Australie, lorsque vous utilisez le MultiSync LCD1530V, avec une source d'alimentation de 126-240V, servez-vous du cordon d'alimentation fourni avec le moniteur.

Pour tous les autres cas, utilisez un cordon d'alimentation qui correspond au voltage de la prise et qui répond aux normes en vigueur de votre pays en matière de sécurité.

ENERGY STAR est une marque commerciale déposée aux États-Unis.

En tant que partenaire d'ENERGY STAR®, NEC-Mitsubishi Electronics Display of America, Inc. a déterminé que ce produit suit les directives d'Energy Star sur l'efficacité énergétique. L'emblème ENERGY STAR ne représente pas l'aval d'EPA pour un produit ou un service.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A et XGA sont des marques commerciales déposées d'International Business Machines Corporation.

Apple et Macintosh sont des marques commerciales déposées d'Apple Computer Inc. Microsoft et Windows sont des marques commerciales déposées de Microsoft Corporation. NEC est une marque commerciale déposée de NEC Corporation.

Tous les autres noms de marques et de produits sont des marques de commerce ou des marques déposées de leurs propriétaires respectifs.

Déclaration

Déclaration du constructeur

Nous certifions par le présent document que le moniteur couleur

MultiSync LCD1530V (LA-15R01)

est conforme à

la directive du conseil 73/23/EEC :

- EN 60950

la directive du conseil 89/336/EEC:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

et marqué avec

CE

NEC-Mitsubishi Electric Visual Systems, Corp.

686-1, NISHIOI OI-MACHI

ASHIGARAKAMI-GUN

ENERGY

La consommation du moniteur est inférieure à 3 W lorsqu'il est en mode économie d'énergie.

ECOLOGY ENERGY EMISSIONS 99 EROGONOMICS

Français-2

Contenu

La boîte de votre nouveau moniteur MultiSync LCD NEC-Mitsubishi doit contenir les éléments suivants :

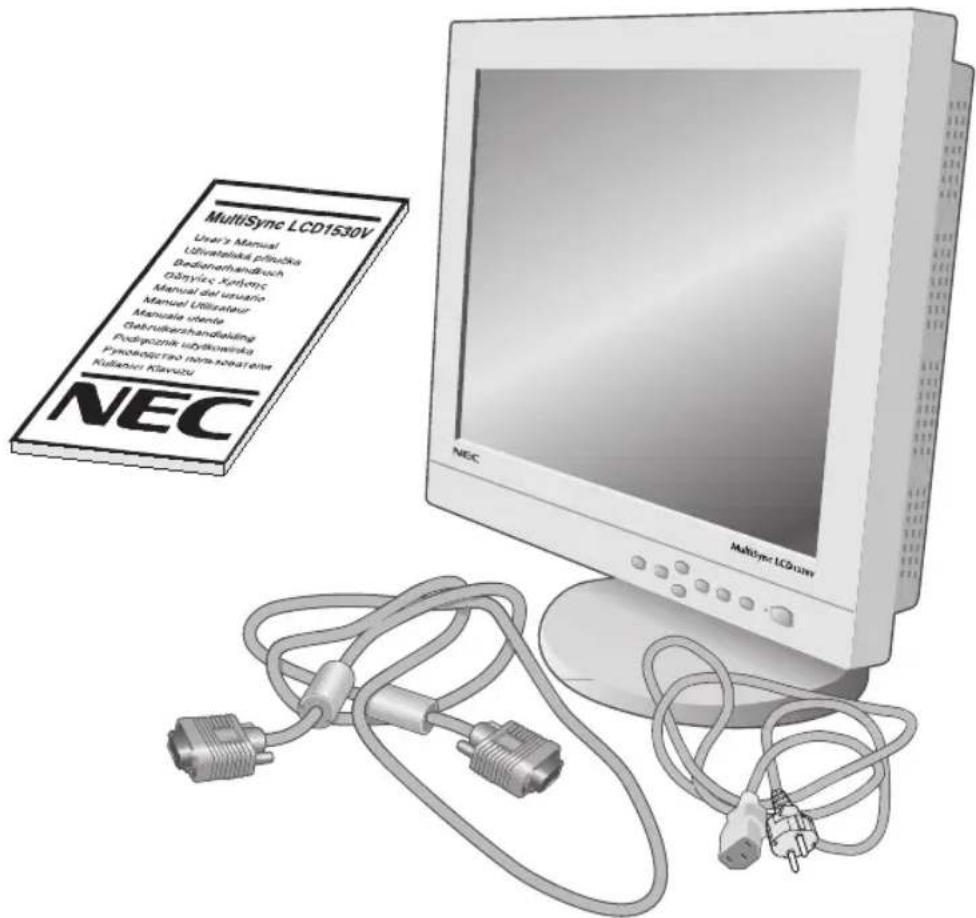

• Moniteur MultiSync LCD1530V avec socle inclinable • Cordon d'alimentation • Câble de signal vidéo • Manuel de l'utilisateur - CD-ROM comprenant le manuel de l'utilisateur complet au format PDF et les fichiers Windows associés (fichier. inf et profil de couleurs). Acrobat Reader 4.0 doit avoir été installé sur votre PC pour pouvoir visualiser l'ensemble du manuel de l'utilisateur.

MultiSyne LCD1530V User's Manual Lithovatejska priznička Dedikorodhandkuh Gádyleč - kypdyč Manual deta usuvrio Manual Utilisaktur Manuala vrdena Gabrukszehandkielding Podpisznik udykowiska Pyslologistno idete tebatena Kulbacin Kluvozu NEC NEC MultiSyne LCD drive

Franqalis

* N'oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour transporter ou expédier le moniteur.

Mise en marche rapide

Pour connecter le moniteur MultiSync LCD à votre système, suivez ces instructions :

1. Eteignez votre ordinateur.
2. PC : branchez le mini-connecteur D-SUB à 15 broches du câble vidéo approprié au connecteur de la carte vidéo de votre ordinateur (Figure A.1). Serrez toutes les vis.

Macintosh : branchez l'adaptateur de câble pour Macintosh du MultiSync LCD1530V à l'ordinateur (Figure B.1). Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo approprié à l'adaptateur de câble pour Macintosh (Figure B.1). Serrez toutes les vis.

Retirez les caches de connecteurs et de câbles au dos du moniteur (Figure E.1).

1. Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo au connecteur approprié à l'arrière du moniteur (Figure C.1).

REMARQUE : Une mauvaise connexion des câbles peut nuire au fonctionnement, endommager l'affichage ou des composants et nuire à la qualité de l'affichage du module LCD et/ou réduire la durée de vie du module.

1. Connectez une extrémité du câble d'alimentation au moniteur MultiSync LCD et l'autre à la prise d'alimentation. Placez le câble de signal vidéo et le cordon d'alimentation sous les clips (Figure C.1). Replacez les caches de connecteurs et de câbles (Figure E.1).

REMARQUE : Ajuster la position du câble sous les clips pour éviter d'endommager le câble ou le moniteur.

1. Allumez le moniteur (Figure D.1) et l'ordinateur.
2. Pour terminer l'installation du moniteur MultiSync LCD1530V, utilisez les commandes OSM suivantes :

• Contraste automatique - Réglage automatique

Reportez-vous à la section Commandes de ce manuel de l'utilisateur pour une description complète de ces commandes OSM.

REMARQUE : Si vous rencontrez des problèmes, veuillez vous référer à la section Dépannage de ce manuel de l'utilisateur.

REMARQUE : Pour une ouverture facile du cache câbles ou du câble de signal vidéo, placez le moniteur face vers le bas. (Figure R.2)

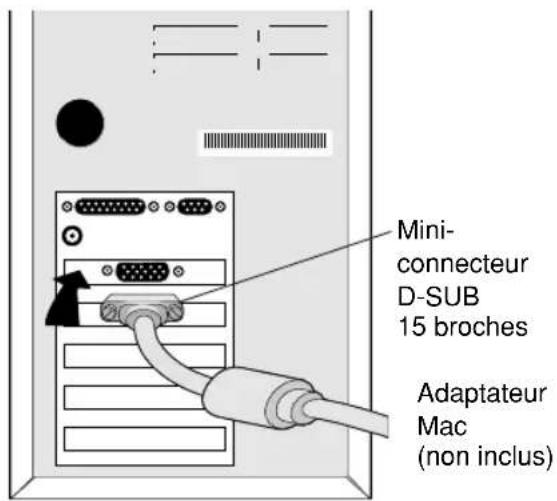

Mini- connecteur D-SUB 15 broches Adaptateur Mac (non inclus)

Figure A.1

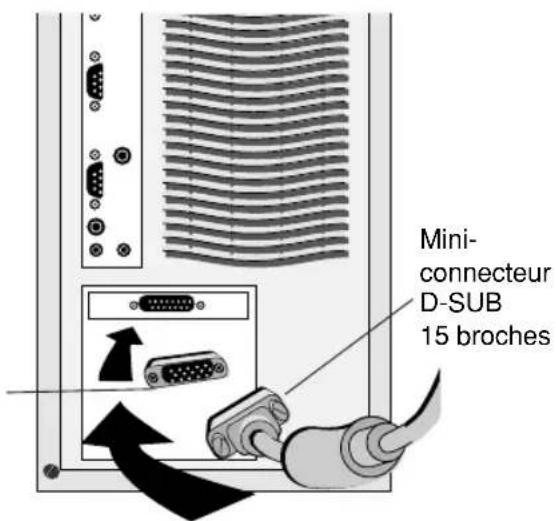

Mini- connecteur D-SUB 15 broches

Figure B.1

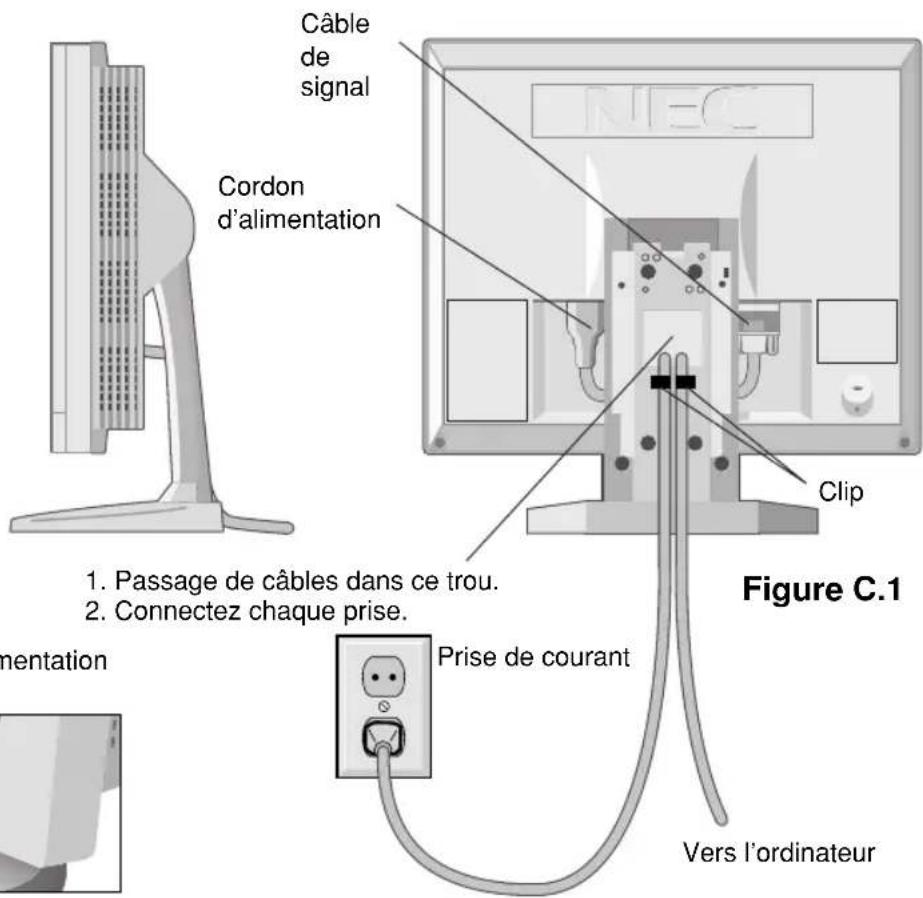

Câble de signal Cordon d'alimentation 1. Passage de câbles dans ce trou. 2. Connectez chaque prise. Clip Figure C.1 Prise de courant Vers l'ordinateur

Interrupteur d'alimentation

Figure D.1

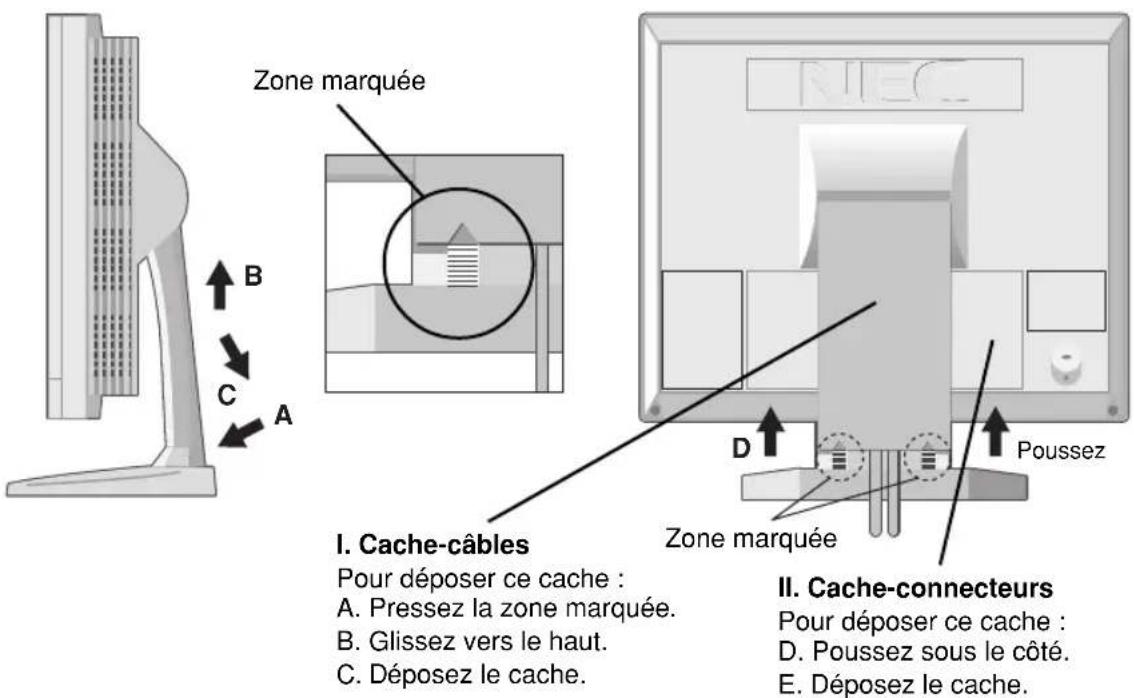

Zone marquée B C A I. Cache-câbles Pour déposer ce cache : A. Pressez la zone marquée. B. Glissez vers le haut. C. Déposez le cache. Zone marquée D Poussez II. Cache-connecteurs Pour déposer ce cache : D. Poussez sous le côté. E. Déposez le cache.

Figure E.1

Inclinaison

Tenez les deux côtés de l'écran du moniteur et ajustez l'inclinaison (Figure TS.1).

Figure TS.1

TS.1

Commandes OSM (gestionnaire à l'écran)

Les commandes OSM à l'avant du moniteur fonctionnent comme suit :

Pour accéder à OSM, appuyez sur l'un des boutons de commande.

Commande	Menu principal	Sous-menu
EXIT	Quitte les commandes OSM.	Revient au menu principal des commandes OSM.
CONTROL ▲/▼	Déplace la zone en surbrillance vers le haut ou vers le bas pour choisir une commande.	Déplace la zone en surbrillance vers le haut ou vers le bas pour choisir une commande.
CONTROL ◀▶	Déplace la zone en surbrillance vers la gauche ou la droite pour choisir un menu de commande.	Déplace la barre vers la gauche ou la droite pour augmenter ou diminuer le réglage.
PROCEED	Pas de fonction.	Active le Réglage Automatique et toutes les fonctions RESET.
RESETLa commande actuellement en surbrillance à la valeur d'usine.	Réinitialise toutes les commandes du menu en surbrillance.	Réinitialise la commande en surbrillance.

REMARQUE : Quand on appuie sur RESET, une fenêtre d'avertissement apparaît pour vous permettre d'abandonner la fonction de réinitialisation.

Luminosite

Règle la luminosité globale de l'image et du fond.

Contraste

Règle la luminosité de l'image en fonction du fond.

AUTO

Contraste automatique

Règle l'image affichée pour des entrées vidéo non standard.

Verrouillage OSM

La commande Verrouillage OSM bloque totalement l'accès à toutes les fonctions de commande OSM. Si l'on essaye d'activer des commandes OSM en mode Verrouillé, un écran apparaît indiquant que les commandes OSM sont verrouillées.

• Pour activer le mode Verrouillage, appuyez simultanément sur le bouton ▼ et PROCEED. La fenêtre Verrouillage apparaît.
• Pour activer la fonction Verrouillage, appuyez simultanément sur le bouton ▲ et PROCEED. La fenêtre OSM disparaît en quelques secondes et la fonction Verrouillage est activée.
• Pour désactiver le mode Verrouillage, appuyez simultanément sur le bouton ▲ et PROCEED.

AUTO

Réglage automatique

Règle automatiquement la position de l'image, la dimension horizontale et la finesse.

Position h.

Contrôle la position horizontale de l'image dans la zone d'affichage du LCD.

Position v.

Contrôle la position verticale de l'image dans la zone d'affichage du LCD.

AUTO

Règle automatiquement les positions horizontale et verticale de l'image dans la zone d'affichage du LCD.

Commandes de réglage de l'image

Règle la largeur en augmentant ou diminuant ce paramètre.

Améliore le point, la clarté et la stabilité de l'image en augmentant ou diminuant ce paramètre.

AUTO

Règle automatiquement la largeur et la finesse.

Système de contrôle des couleurs

Cinq préréglages de couleurs choisissent la configuration de couleurs désirée. Chaque préréglage est configuré à l'usine.

R, V, B : augmente ou diminue le niveau des couleurs rouge, vert ou bleu, suivant celui qui a été sélectionné. Le changement de couleur apparaît à l'écran et le sens (augmentation ou diminution) est indiqué par les barres.

Outils

Vous pouvez choisir l'emplacement de la fenêtre de commandes OSM à l'écran. En choisissant Position OSM, vous pouvez régler manuellement la position du menu de commandes OSM : gauche, droit, haut ou bas.

En choisissant ALL RESET, vous pouvez ramener tous les paramètres des commandes OSM aux réglages d'usine. Les paramètres peuvent être réinitialisés automatiquement en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET.

Indique la résolution d'affichage et les paramètres de fréquence en cours pour le moniteur.

Indique le nom du modèle, le numéro de série et une URL.

Notification sur la résolution : bien que l'affichage accepte d'autres résolutions (comme tous les affichages à panneau plat), il s'agit d'une matrice fixe de pixels qui offre la meilleure utilisation à sa résolution native - 1024 x 768. Pour plus d'informations, reportez-vous à votre manuel de carte graphique ou de système.

Consignes de sécurité et d'entretien

PPOUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ NOTERCE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DUMONITEUR MULTISYNC LCD COULEUR :

• N'OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l'utilisateur et l'ouverture ou la dépose des capots peut vous exposer à des risques d'électrocution ou autres. Confiez tous les travaux de dépannage à du personnel technique qualifié.
• Ne renversez pas de liquides dans le moniteur et ne l'utilisez pas près d'une source d'eau.
• N'introduisez pas d'objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.
• Ne placez pas d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.
• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car si le moniteur tombe, il peut être sérieusement endommagé.
• Pour utiliser le moniteur MultiSync LCD avec son alimentation 126-240 V alternatif, employez un cordon d'alimentation qui correspond à la tension d'alimentation de la prise de courant alternatif utilisée. Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de votre pays. (Le type H05VV-F doit être utilisé au Royaume-Uni.)
• Ne placez aucun objet sur le moniteur et ne l'utilisez pas en extérieur.
• L'intérieur du tube fluorescent situé dans le moniteur LCD contient du mercure.

Si vous devez jeter ce tube, veuillez suivre les lois et réglementations en vigueur dans votre ville ou pays.

- Au Royaume-Uni, utilisez avec ce moniteur un cordon d'alimentation approuvé BS avec prise moulée équipée d'un fusible noir (5A). Si un cordon d'alimentation n'a pas été fourni avec ce moniteur, veuillez contacter votre fournisseur.

Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à du personnel technique qualifié dans les cas suivants :

• Si le cordon d'alimentation ou la prise est endommagé(e).
• Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur. • Si le moniteur a été exposé à la pluie ou à de l'eau.
• Si le moniteur est tombé ou si le boîtier est endommagé.
• Si le moniteur ne fonctionne pas normalement en suivant les directives d'utilisation.

- Ne pliez pas le cordon d'alimentation.

- N'utilisez pas votre moniteur dans des endroits à hautes températures, humides, poussiéreux ou huileux.

• N'obstruez pas les aérations du moniteur.

- Si le moniteur est cassé, ne touchez pas le cristal liquide.

- Si le verre est cassé, manipulez le moniteur avec précaution.

Attention

• Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N'obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d'un radiateur ou d'une autre source de chaleur. Ne posez rien sur le moniteur.
• La prise du cordon d'alimentation est le moyen principal de débrancher le système de l'alimentation électrique. Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.
• Manipulez avec soin lors du transport. Conservez l'emballage pour le transport.

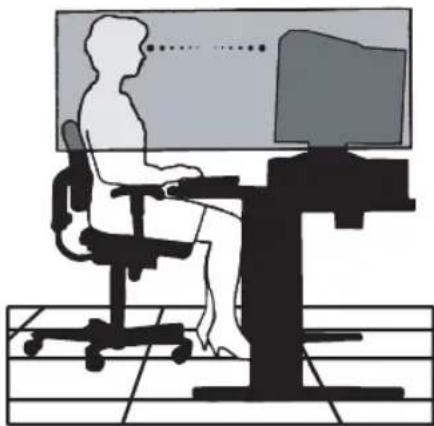

UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR :

• Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes.
• Réglez la hauteur du moniteur pour que le haut de l'écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas pour regarder le milieu de l'écran.
• Positionnez le moniteur au minimum à 40 cm et au maximum à 70 cm de vos yeux. La distance optimale est 53 cm.

• Reposez vos yeux régulièrement en regardant un objet situé à au moins 6 m. Clignez souvent des yeux.
• Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l'éblouissement. Réglez l'inclinaison du moniteur pour que l'éclairage du plafond ne soit pas reflété par l'écran.
• Si une lumière réfléchie rend la vision de l'écran difficile, utilisez un filtre antireflet.
• Nettoyez le moniteur LCD avec un chiffon sans peluches et non abrasif. N'utilisez pas de solution de nettoyage ou de nettoyant pour vitres !
• Réglez les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité. • Utilisez un support de documents placé près de l'écran.
• Positionnez ce que vous regardez le plus souvent (l'écran ou les documents de référence) directement devant vous pour minimiser les mouvements de la tête lorsque vous tapez.
• Evitez d'afficher des motifs fixes sur l'écran pendant de longues périodes pour éviter la rémanence (persistence de l'image).
• Consultez régulièrement un ophtalmologiste.

Ergonomie

Pour obtenir l'ergonomie maximale, nous recommandons ce qui suit :

• Ne placez pas la commande de contraste à son réglage maximum.
• Utilisez les commandes de taille et de position préprogrammées avec des signaux standard. • Utilisez le réglage couleur préprogrammé.
• Utilisez des signaux non entrelacés avec une fréquence de rafraîchissement vertical de 60 à 75 Hz.
• N'utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture difficile et peut occasionner une fatigue oculaire par un contraste insuffisant.
