BEDIENUNGSANLEITUNG MultiSync LCD1530V NEC

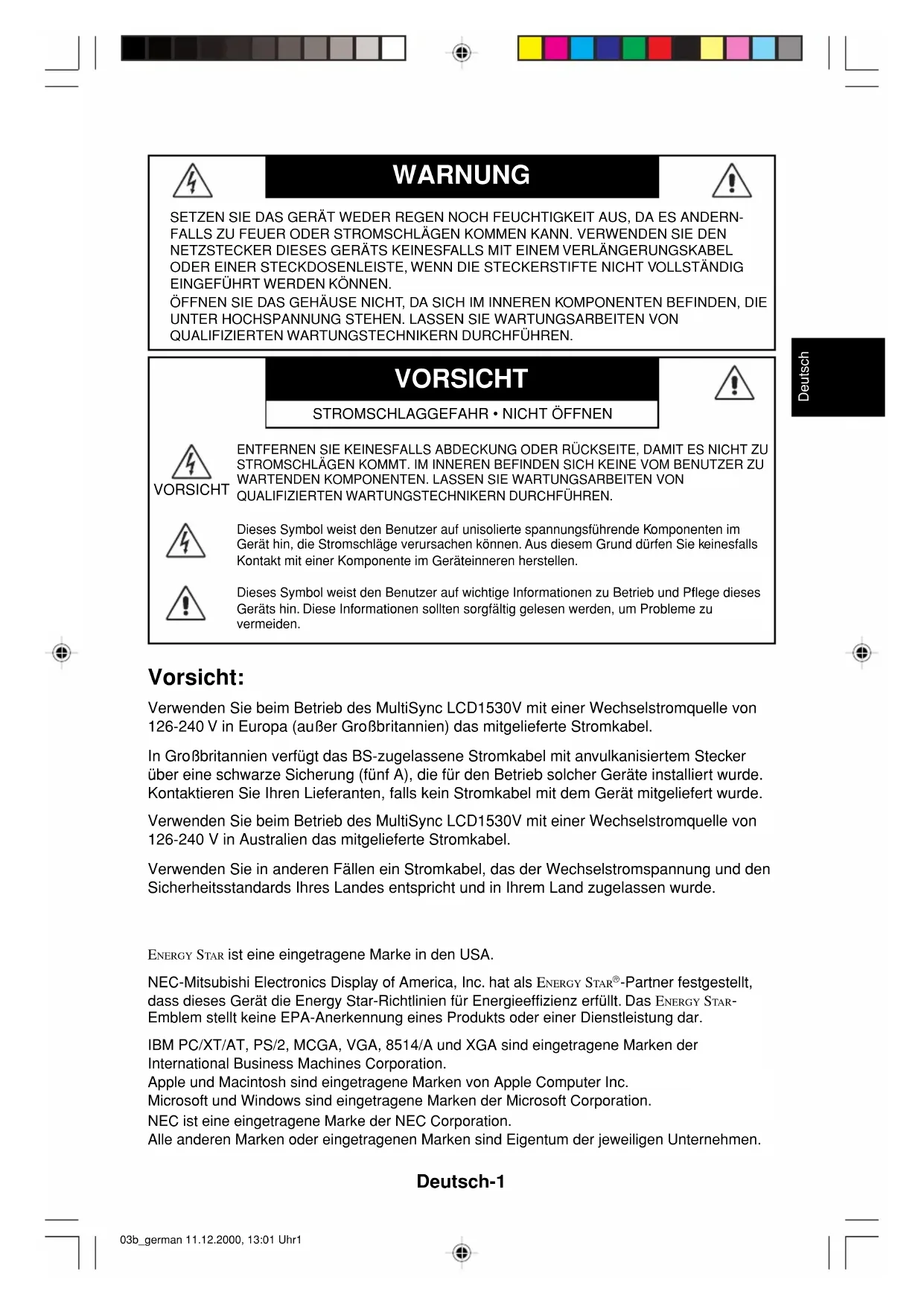

• NepouÏívejte primárnû modrou barvu na tmavém pozadí; je ‰patnû vidût a zpÛsobuje únavu oãí v dÛsledku nedostateãného kontrastu. 02b_Czech 11.12.2000, 13:01 Uhr12Deutsch-1 DeutschSETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERN-FALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VONQUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN. VORSICHT ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT ES NICHT ZUSTROMSCHLÄGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZUWARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VONQUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN. Dieses Symbol weist den Benutzer auf unisolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Diese Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden. VORSICHT WARNUNG

STROMSCHLAGGEFAHR • NICHT ÖFFNEN

ENERGY STA R ist eine eingetragene Marke in den USA. NEC-Mitsubishi Electronics Display of America, Inc. hat als ENERGY STA R

-Partner festgestellt, dass dieses Gerät die Energy Star-Richtlinien für Energieeffizienz erfüllt. Das ENERGY STA R - Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A und XGA sind eingetragene Marken der International Business Machines Corporation. Apple und Macintosh sind eingetragene Marken von Apple Computer Inc. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen. Vorsicht: Verwenden Sie beim Betrieb des MultiSync LCD1530V mit einer Wechselstromquelle von 126-240 V in Europa (außer Großbritannien) das mitgelieferte Stromkabel. In Großbritannien verfügt das BS-zugelassene Stromkabel mit anvulkanisiertem Stecker über eine schwarze Sicherung (fünf A), die für den Betrieb solcher Geräte installiert wurde. Kontaktieren Sie Ihren Lieferanten, falls kein Stromkabel mit dem Gerät mitgeliefert wurde. Verwenden Sie beim Betrieb des MultiSync LCD1530V mit einer Wechselstromquelle von 126-240 V in Australien das mitgelieferte Stromkabel. Verwenden Sie in anderen Fällen ein Stromkabel, das der Wechselstromspannung und den Sicherheitsstandards Ihres Landes entspricht und in Ihrem Land zugelassen wurde. 03b_german 11.12.2000, 13:01 Uhr1Deutsch-2 Erklärung Erklärung des Herstellers Wir bestätigen hiermit, dass der Farbmonitor MultiSync LCD1530V (LA-15R01) den folgenden Richtlinien entspricht: EG-Direktive 73/23/EG: - EN 60950 EG-Direktive 89/336/EG: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 und mit folgendem Siegel gekennzeichnet ist: NEC-Mitsubishi Electric Visual Systems, Corp.

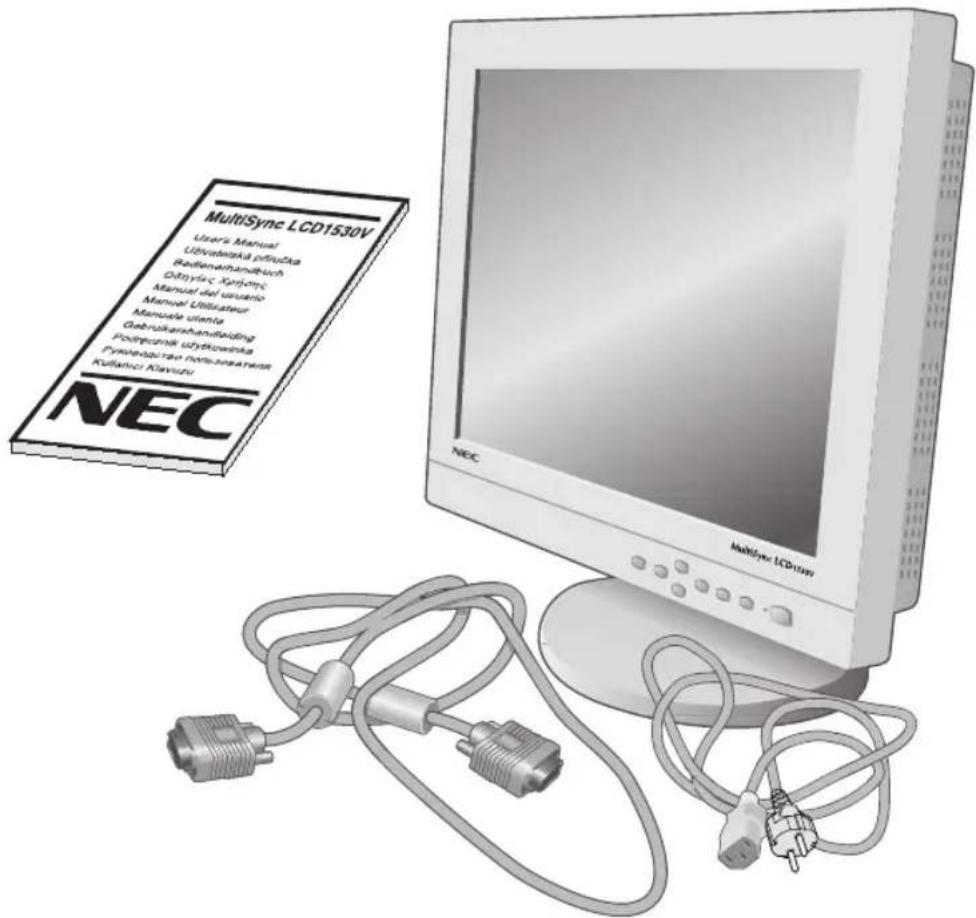

Monitor benötigt weniger als 3 W im Energiespar- modus. 03b_german 11.12.2000, 13:01 Uhr2Deutsch-3 Deutsch Inhalt Der Karton* mit Ihrem neuen NEC-Mitsubishi MultiSync LCD-Monitor sollte folgende Komponenten enthalten:

• Monitor MultiSync LCD1530V mit verstellbarem Fuß

• CD-ROM (enthält die vollständige Bedienungsanleitung im PDF-Format und weitere Dateien, wie etwa die INF-Datei und Farbprofile). Um das Handbuch anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

• Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf. 03b_german 11.12.2000, 13:01 Uhr3Deutsch-4 Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

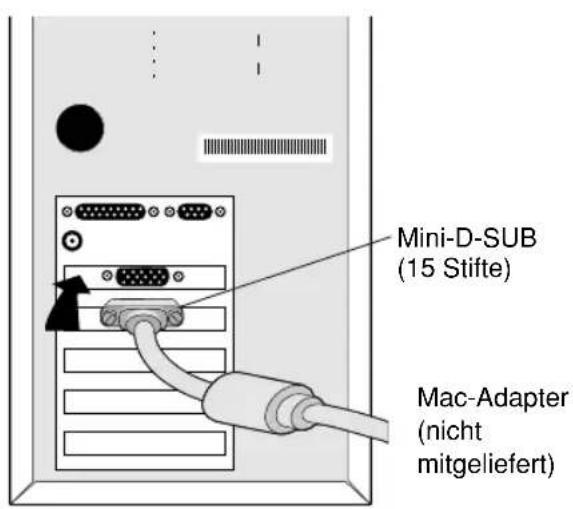

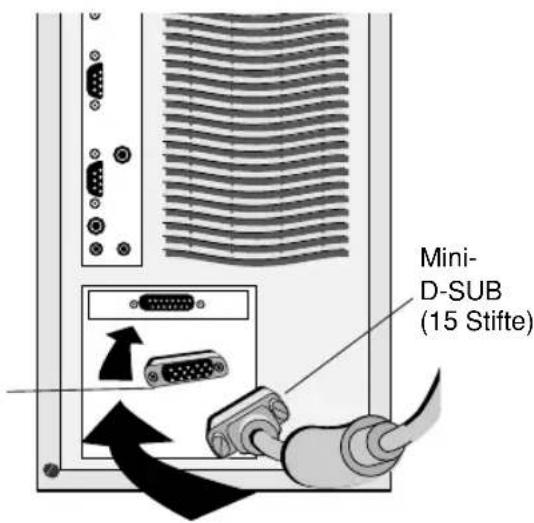

2. PC: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels mit

dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. Mac: Schließen Sie den Macintosh-Kabeladapter für den MultiSync LCD1530V an den Computer an (Abbildung B.1). Stecken Sie den Mini-D- SUB-Stecker (15 Stifte) des Signalkabels in den Macintosh-Kabeladapter für den MultiSync LCD1530V (Abbildung B.1). Ziehen Sie die Schrauben fest. Entfernen Sie die Anschlussabdeckung und die Kabelabdeckung auf der Rückseite des Monitors (Abbildung E.1).

Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in die entsprechende Buchse auf der Rückseite des Monitors (Abbildung C.1). HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsstörungen, Beschädigungen von Komponenten des LCD-Moduls oder verminderter Anzeigequalität und einer Verkürzung der Lebensdauer dieses Moduls führen.

4. Stecken Sie ein Ende des Netzkabels in den Anschluss auf der Rückseite

des MultiSync LCD-Monitors und das andere Ende in die Steckdose ein Platzieren Sie Signal- und Netzkabel unter den Clips (Abbildung C.1). Bringen Sie Anschluss- und Kabelabdeckung wieder an (Abbildung E.1). HINWEIS: Bringen Sie die Kabel so unter den Clips an, dass weder Kabel noch Monitor beschädigt werden können.

5. Schalten Sie Monitor (Abbildung D.1) und Computer ein.

6. Verwenden Sie die folgenden OSM-Steuerungen, um die Einrichtung des

MultiSync LCD-Monitors abzuschließen:

• Automatische Kontrasteinstellung

• Automatische Einstellung Im Abschnitt Steuerungen dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie den Abschnitt Fehlerbehebung dieser Bedienungsanleitung. HINWEIS: Legen Sie den Monitor auf die Vorderseite, um die Kabelabdeckung oder das Signalkabel zu entfernen (Abbildung R.2). 03b_german 11.12.2000, 13:01 Uhr4Deutsch-5 Deutsch Mini-D-SUB (15 Stifte) Mini- D-SUB (15 Stifte) Mac-Adapter (nicht mitgeliefert) Abbildung A.1 Abbildung B.1 Signal- kabel Netzkabel

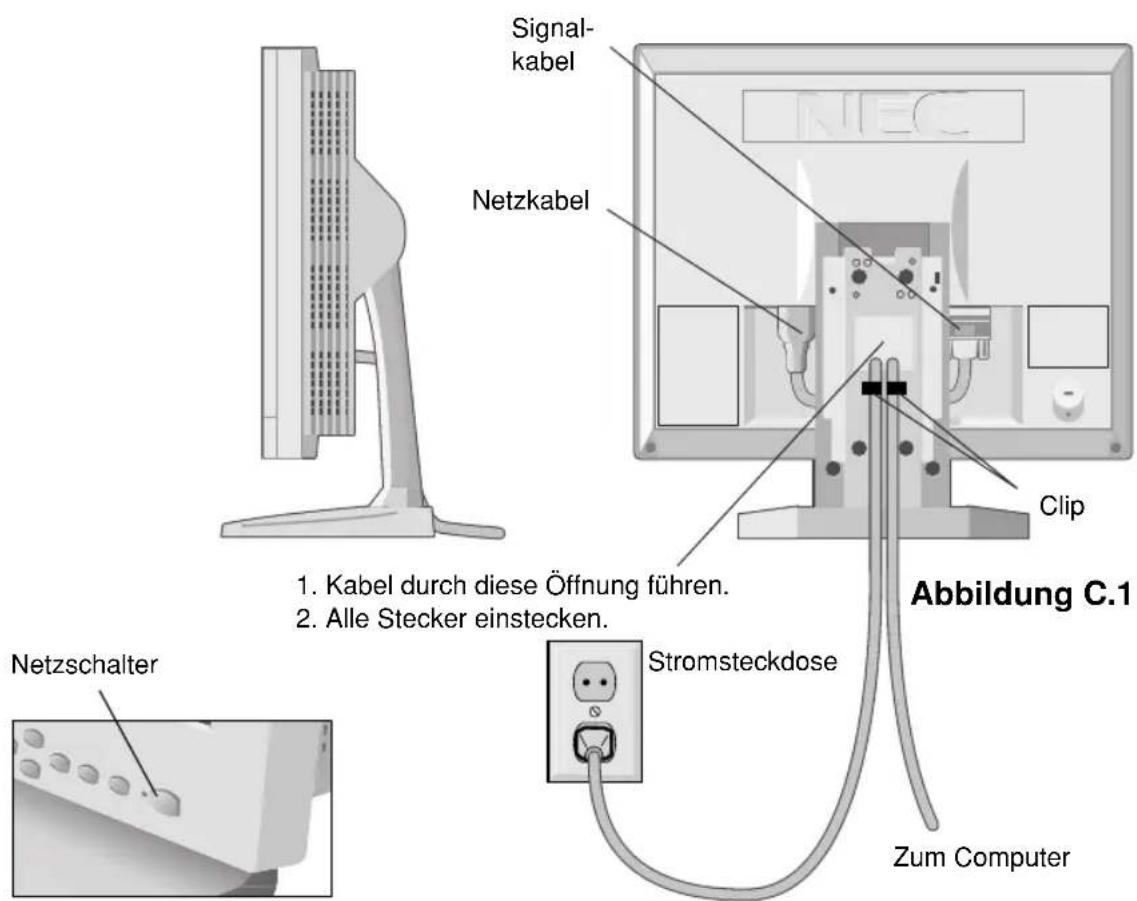

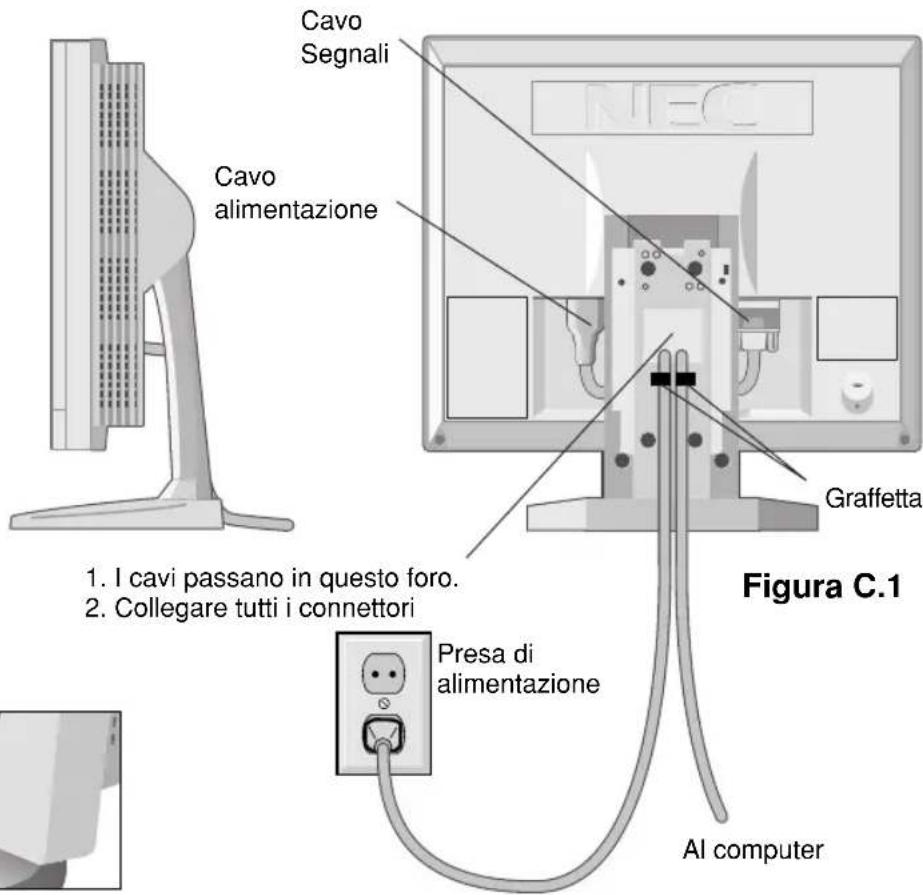

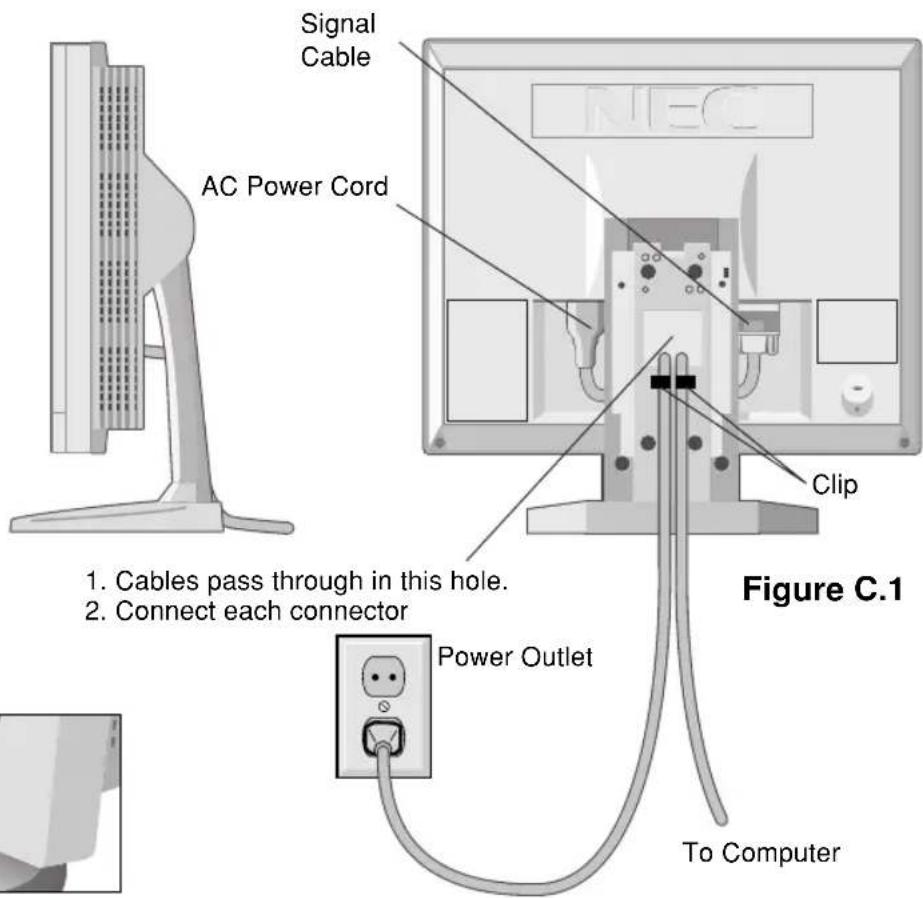

1. Kabel durch diese Öffnung führen.

2. Alle Stecker einstecken.

Abbildung C.1 Stromsteckdose Zum Computer Netzschalter Abbildung D.1 Clip 03b_german 11.12.2000, 13:01 Uhr5Deutsch-6

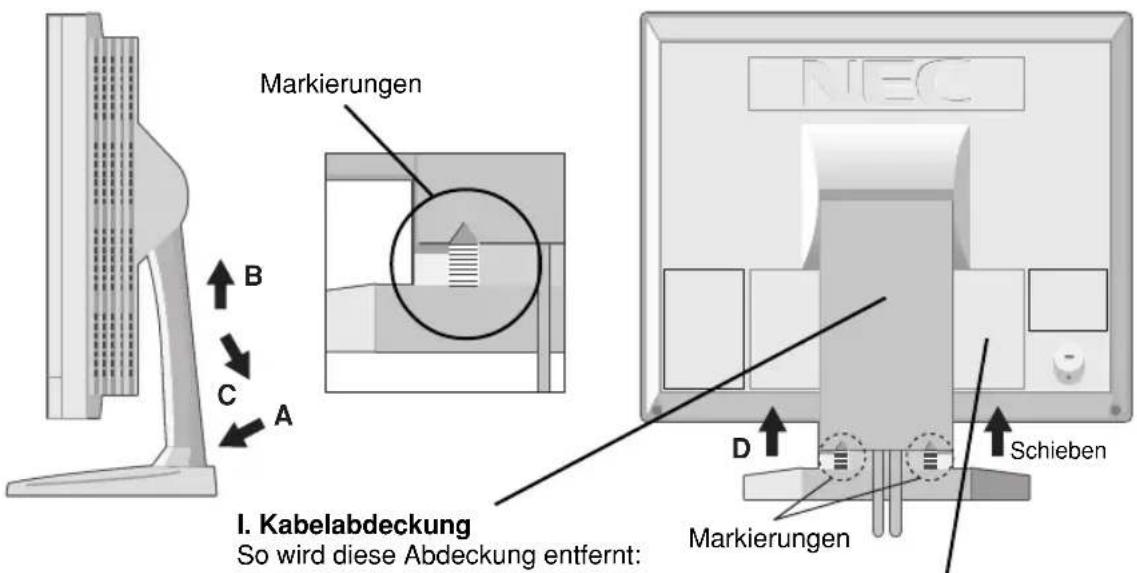

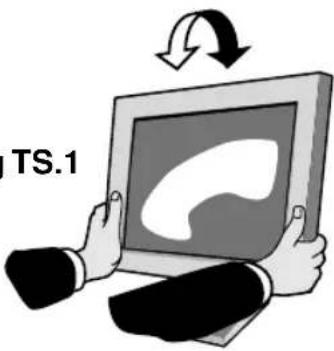

Neigen Fassen Sie den Monitor auf beiden Seiten an und neigen Sie ihn nach Bedarf (Abbildung TS.1). Abbildung E.1

So wird diese Abdeckung entfernt: A. Auf markierte Flächen drücken. B. Nach oben schieben. C. Abheben.

II. Anschlussabdeckung

So wird diese Abdeckung entfernt: D. Von unten schieben. E. Abheben. Schieben Abbildung TS.1 Markierungen Markierungen 03b_german 11.12.2000, 13:01 Uhr6Deutsch-7 Deutsch Untermenü Kehrt zum Hauptmenü der OSM- Steuerungen zurück. Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen. Verschiebt die Markierung nach links oder rechts, um den Wert zu erhöhen bzw. verringern. Aktiviert die automatische Einstellung und alle Zurücksetzungsfunktionen. Setzt die markierte Steuerung zurück. Steuerung EXIT TASTE

TASTE / PROCEED RESET Aktuell markierte Steuerung auf Werkseinstellung zurücksetzen. Hauptmenü Schließt das OSM-Menü. Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen. Verschiebt die Markierung nach links oder rechts, um die Menüs auszuwählen. Keine Funktion. Setzt alle Steuerungen im markierten Menü zurück. Steuerungen OSM-Steuerungen (On-Screen-Manager) Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktion: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten ( , , , ) oder die Taste PROCEED drücken. HINWEIS: Wenn Sie RESET drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie das Zurücksetzen abbrechen können. Helligkeit-/Kontrast-Steuerungen HELLIGKEIT Ändert Bild- und Hintergrundhelligkeit des Bildschirms. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOMATISCHE KONTRASTKORREKTUR Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. 03b_german 11.12.2000, 13:01 Uhr7Deutsch-8

Die Steuerung OSM LOCK OUT sperrt den Zugriff auf alle Funktionen der OSM-Steuerungen. Wenn Sie im Modus LOCK OUT auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM- Steuerungen hinweist.

• Sie können die Funktion LOCK OUT aufrufen, indem Sie gleichzeitig die Tasten PROCEED und drücken. Das Fenster LOCK OUT wird angezeigt.

• Sie können den Modus LOCK OUT aktivieren, indem Sie gleichzeitig die Tasten PROCEED und drücken und halten. Das OSM-Fenster wird nach wenigen Sekunden ausgeblendet. Der Modus LOCK OUT ist jetzt aktiviert.

• Sie können den Modus LOCK OUT deaktivieren, indem Sie gleichzeitig die Tasten PROCEED und drücken. Automatische Einstellung Stellt Bildposition, Bildbreite und Optimierung automatisch ein. Positionssteuerungen H. POSITION Steuert die horizontale Bildposition im Anzeigebereich des LCD.

Steuert die vertikale Bildposition im Anzeigebereich des LCD. AUTO Legt horizontale und vertikale Bildposition im Anzeigebereich des LCD automatisch fest. Bildeinstellungssteuerungen BILDBREITE Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. 03b_german 11.12.2000, 13:01 Uhr8Deutsch-9 Deutsch OPTIMIERUNG Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Stellt Bildbreite und Optimierung automatisch ein. Farbsteuerungssystem Wählen Sie eine der fünf vordefinierten Farbeinstellungen. Diese Farbeinstellungen wurden werkseitig vorgenommen. R,G,B: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung). Werkzeuge HORIZONTALE OSM-POSITION VERTIKALE OSM-POSITION Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden.

Mit der OSM-Steuerung ALLE ZURÜCKSETZEN werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. Information 1 Gibt die aktuellen Einstellungen für Auflösung und Bildwiederholfrequenz des Monitors an. Information 2 Gibt den Modellnamen, die Seriennummer und den URL an. Hinweis zur Auflösung: Der Monitor kann wie alle Flachbildschirme unterschiedliche Auflösungen darstellen. Da er eine feste Pixelmatrix aufweist, bietet er in der nativen Auflösung 1024 x 768 die beste Qualität. Weitere Informationen finden Sie im Handbuch zu Ihrer Grafikkarte oder Ihrem System. 03b_german 11.12.2000, 13:01 Uhr9Deutsch-10 Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER

LEISTUNG DIE FOLGENDEN HINWEISE ZUM

EINRICHTEN UND NUTZEN DES MULTISYNC LCD-

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.

• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.

• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungs- führende Teile berührt werden können, was zu schmerzhaften oder gefähr- lichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.

• Stellen Sie dieses Produkt nicht auf wacklige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

• Achten Sie bei Verwendung des 126-240-V-Wechselstromnetzteils des MultiSync LCD-Monitors auf Verwendung eines Netzkabels, das den Anschlusswerten der Netzsteckdose entspricht. Das Netzkabel muss in Ihrem Land zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen. (Typ H05VV-F in Großbritannien.)

• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.

• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie bei Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien.

• Verwenden Sie in Großbritannien ein BS-zugelassenes Netzkabel für diesen Monitor. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. 03b_german 11.12.2000, 13:01 Uhr10Deutsch-11 Deutsch Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.

• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.

• Der Monitor wurde Regen oder Wasser ausgesetzt.

• Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt.

• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.

• Knicken Sie das Netzkabel nicht.

• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.

• Decken Sie die Lüftungsschlitze des Monitors nicht ab.

• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.

• Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgestrahlt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.

• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.

• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

DURCH RICHTGE AUFSTELLUNG UND

EINSTELLUNG DES MONITORS KÖNNEN

ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN.

BEACHTEN SIE BEI DER AUFSTELLUNG DES

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.

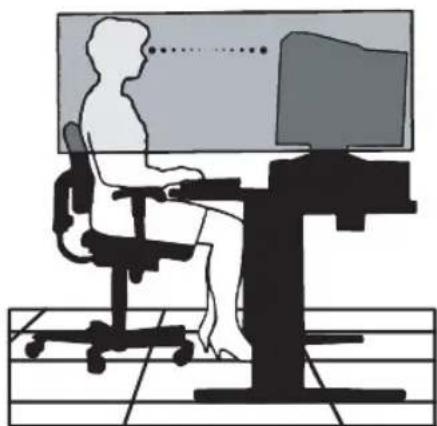

• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.

• Platzieren Sie den Monitor in einem Abstand von 41-71 cm von Ihren Augen. Der optimale Abstand beträgt 53 cm. Vorsicht 03b_german 11.12.2000, 13:01 Uhr11Deutsch-12

• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.

• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.

• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!

• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerung ein, um die Lesbarkeit zu optimieren.

• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor Ihnen, damit Sie den Kopf seltener drehen müssen.

• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.

• Lassen Sie Ihre Augen regelmäßig untersuchen. Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Verwenden Sie nicht die Maximaleinstellung der Kontraststeuerung.

• Verwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen.

• Verwenden Sie die vordefinierte Farbeinstellung.

• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.
