Merk	NEC
Model	MultiSync LCD1530V
Producttype	Kleuren LCD-monitor
Schermgrootte	15 inch (15,0 inch zichtbaar)
Native resolutie	1024 x 768 pixels
Beeldverhouding	4:3
Paneeltechnologie	Actieve matrix LCD
Videoaansluitingen	1x VGA (mini D-SUB 15-pins)
Voeding	126-240 V AC, 50/60 Hz
Stroomverbruik (normale modus)	Minder dan 3 W (energiebesparingsmodus)
Gewicht (ongeveer)	3,5 kg
Kanteling	Ja (verstelbaar)
OSM-functies	Helderheid, Contrast, Positie, Breedte, Scherpte, Kleurregeling, Automatische aanpassing
OSM-vergrendeling	Ja (via toetscombinatie)
Inhoud van de doos	Monitor met voet, netsnoer, VGA-kabel, gebruikershandleiding op cd-rom
Onderhoud en reiniging	Pluisvrije en niet-schurende doek; geen reinigingsmiddelen gebruiken
Veiligheid	Niet de behuizing openen; niet blootstellen aan water of vloeistoffen; bij problemen stekker uittrekken
Certificeringen	ENERGY STAR, CE, conformiteit met richtlijnen 73/23/EEG en 89/336/EEG
Mac-compatibiliteit	Ja (adapter niet inbegrepen)

Veelgestelde vragen - MultiSync LCD1530V NEC

Hoe sluit ik de NEC MultiSync LCD1530V monitor aan op mijn computer?

Zet uw computer uit. Sluit de mini D-SUB 15-pins connector van de videokabel aan op de grafische kaart van uw computer (pc) of Mac-adapter (niet meegeleverd). Sluit het andere uiteinde aan op de monitor. Sluit het netsnoer aan. Zet de monitor en daarna de computer aan. Gebruik vervolgens de functie Automatische aanpassing in het OSM-menu.

Wat te doen als het beeld wazig of slecht gepositioneerd is?

Gebruik de OSM-bediening: druk op een knop om het menu te openen. Selecteer Automatische aanpassing om de positie en scherpte automatisch aan te passen. U kunt ook handmatig de Breedte en Scherpte aanpassen in de daarvoor bestemde submenu's.

Hoe stel ik de helderheid en het contrast in?

Ga naar het OSM-menu, kies Helderheid/Contrast. Gebruik de ▲/▼-toetsen om de functie te selecteren, vervolgens ◀/▶ om de waarde aan te passen. De Automatische contrast optimaliseert het beeld voor niet-standaard ingangen.

Hoe vergrendel ik de OSM-bediening om onbedoelde aanpassingen te voorkomen?

Druk tegelijkertijd op de ▼-knop en PROCEED om het vergrendelingsscherm weer te geven. Druk vervolgens tegelijkertijd op ▲ en PROCEED om de vergrendeling in te schakelen. Om uit te schakelen, herhaalt u dezelfde combinatie.

Wat is de native resolutie van de LCD1530V monitor?

De native resolutie is 1024 x 768 pixels. Gebruik deze resolutie voor een optimale beeldkwaliteit. De monitor accepteert andere resoluties, maar het beeld wordt geoptimaliseerd naar de native resolutie.

Hoe reinig ik het LCD-scherm zonder het te beschadigen?

Gebruik een zachte, pluisvrije en niet-schurende doek. Gebruik nooit reinigingsoplossingen, glasreiniger of vloeistoffen. Indien nodig, bevochtig de doek licht met water.

Wat te doen bij een storing of defect?

Haal onmiddellijk de stekker van de monitor uit het stopcontact. Raadpleeg de sectie Probleemoplossing in de handleiding. Probeer niet zelf te repareren. Neem contact op met een gekwalificeerde technicus of de klantenservice.

Kan ik deze monitor gebruiken met een Macintosh-computer?

Ja, maar een Macintosh-kabeladapter (niet meegeleverd) is nodig. Sluit de adapter aan op de computer, vervolgens de VGA-kabel op de adapter. Volg daarna dezelfde aansluitstappen.

Wat zijn de energiecertificeringen van deze monitor?

De monitor is gecertificeerd ENERGY STAR en draagt de CE-markering. In de energiebesparingsmodus is het stroomverbruik lager dan 3 W, conform de Europese richtlijnen.

Hoe stel ik de kanteling van de monitor in?

Houd beide zijkanten van het scherm stevig vast en kantel het voorzichtig naar voren of naar achteren tot de gewenste hoek. Forceer niet voorbij de aanslag.

GEBRUIKSAANWIJZING MultiSync LCD1530V NEC

Gebruikershandleiding

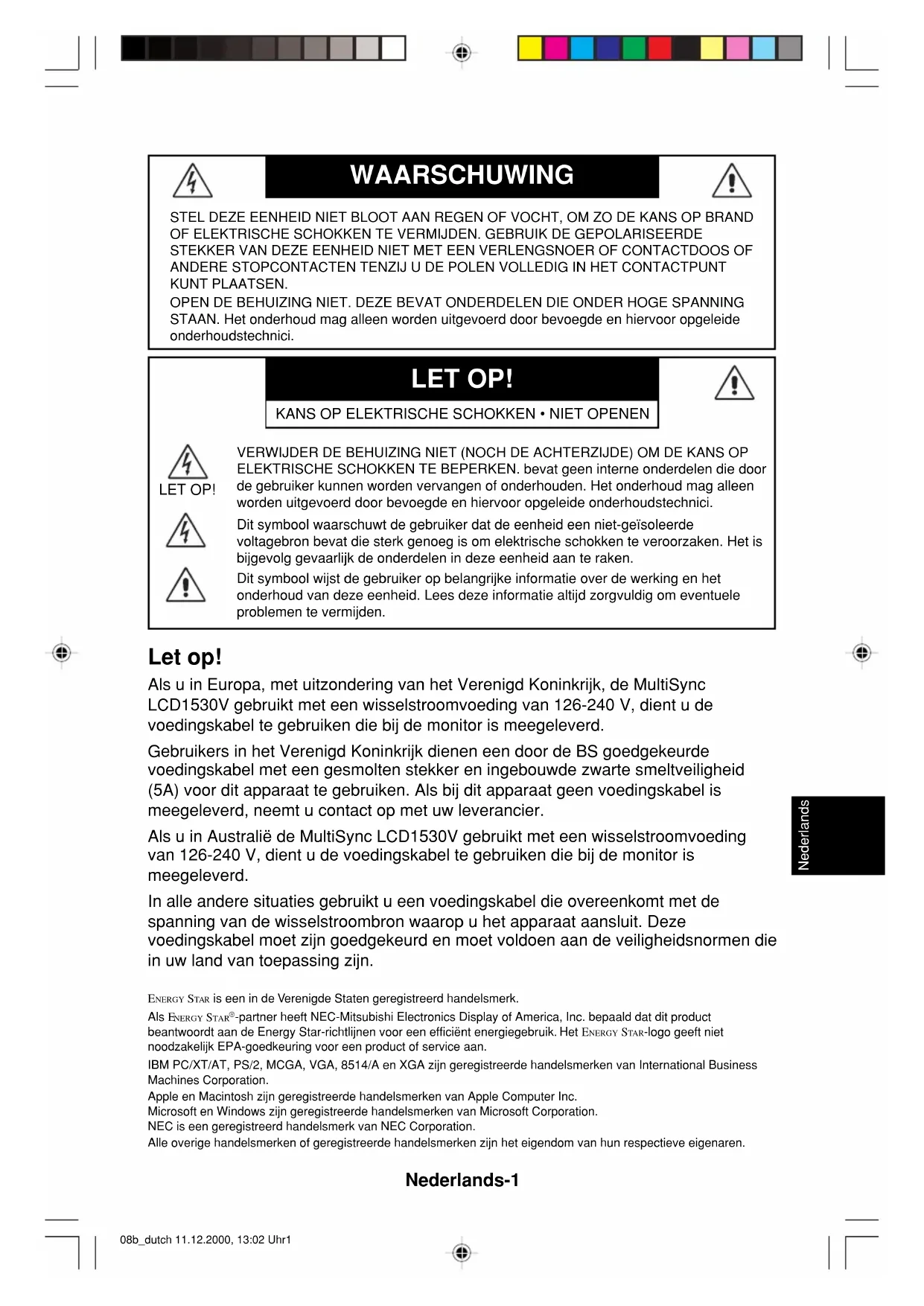

OPEN DE BEHUIZING NIET. DEZE BEVAT ONDERDELEN DIE ONDER HOGE SPANNING STAAN. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.

LET OP!

KANS OP ELEKTRISCHE SCHOKKEN • NIET OPENEN

VERWIJDER DE BEHUIZING NIET (NOCH DE ACHTERZIJDE) OM DE KANS OP ELEKTRISCHE SCHOKKEN TE BEPERKEN. bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.

Dit symbool waarschuwt de gebruiker dat de eenheid een niet-geïsoleerde voltagebron bevat die sterk genoeg is om elektrische schokken te veroorzaken. Het is bijgevolg gevaarlijk de onderdelen in deze eenheid aan te raken.

Dit symbool wijst de gebruiker op belangrijke informatie over de werking en het onderhoud van deze eenheid. Lees deze informatie altijd zorgvuldig om eventuele problemen te vermijden.

Let op!

Als u in Europa, met uitzondering van het Verenigd Koninkrijk, de MultiSync LCD1530V gebruikt met een wisselstroomvoeding van 126-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd.

Gebruikers in het Verenigd Koninkrijk dienen een door de BS goedgekeurde voedingskabel met een gesmolten stekker en ingebouwde zwarte smeltveiligheid (5A) voor dit apparaat te gebruiken. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

Als u in Australië de MultiSync LCD1530V gebruikt met een wisselstroomvoeding van 126-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd.

In alle andere situaties gebruikt u een voedingskabel die overeenkomt met de spanning van de wisselstroombron waarop u het apparaat aansluit. Deze voedingskabel moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn.

ENERGY STAR is een in de Verenigde Staten geregistreerd handelsmerk.

Als ENERGY STAR®-partner heeft NEC-Mitsubishi Electronics Display of America, Inc. bepaald dat dit product beantwoordt aan de Energy Star-richtlijnen voor een efficiënt energiegebruik. Het ENERGY STAR-logo geeft niet noodzakelijk EPA-goedkeuring voor een product of service aan.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A en XGA zijn geregistreerde handelsmerken van International Business Machines Corporation.

Apple en Macintosh zijn geregistreerde handelsmerken van Apple Computer Inc.

Microsoft en Windows zijn geregistreerde handelsmerken van Microsoft Corporation.

NEC is een geregistreerd handelsmerk van NEC Corporation.

Alle overige handelsmerken of geregistreerde handelsmerken zijn het eigendom van hun respectieve eigenaren.

Nederlands-1

Kennisgeving

Kennisgeving van de fabrikant

Hierbij verklaren wij dat de kleurenmonitor MultiSync LCD1530V (LA-15R01)

73/23/EEC van de Europese Commissie:

- EN 60950

89/336/EEC van de Europese Commissie:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

en het volgende keurmerk heeft:

CE

NEC-Mitsubishi Electric Visual Systems, Corp.

686-1, NISHIOI OI-MACHI

ASHIGARAKAMI-GUN

KANAGAWA 258-8533, JAPAN

ENERGY

In de energiebesparende stand is het energieverbruik van de monitor minder dan 3 W.

ECOLOGY ENERGY EMISSIONS 99 EROGONOMICS

Nederlands-2

Inhoud

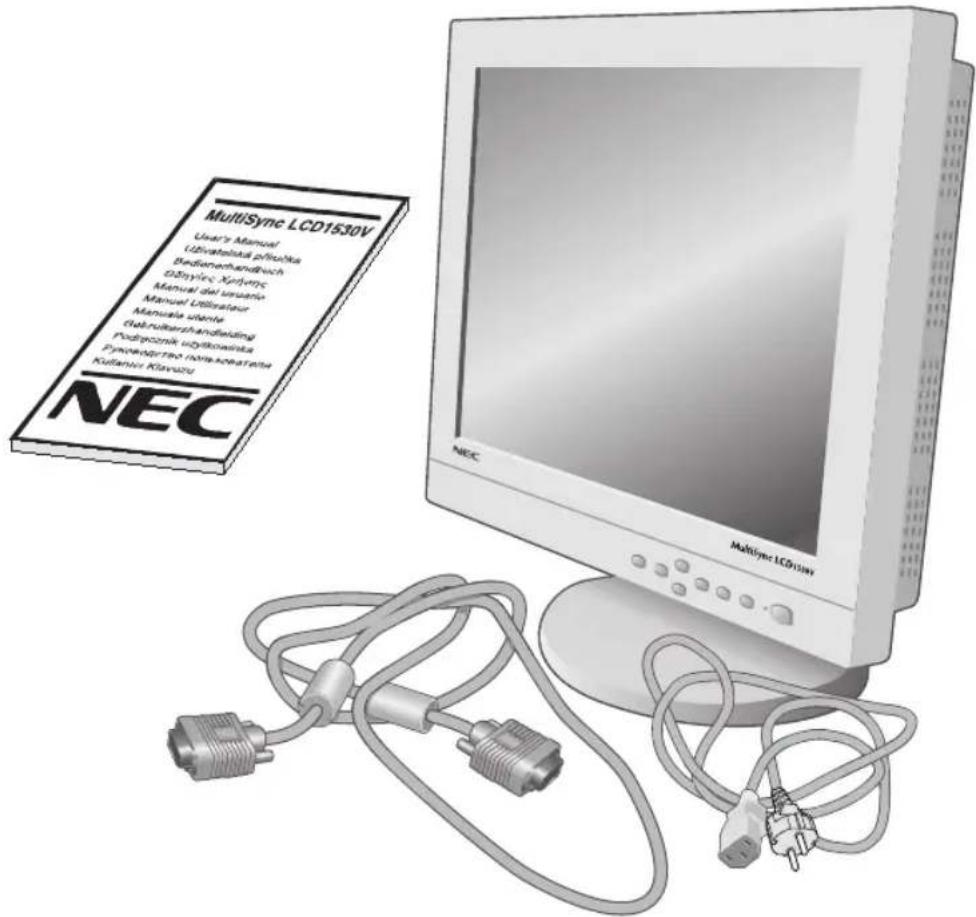

De doos van uw nieuwe NEC-Mitsubishi MultiSync LCD-monitor* bevat normaal de volgende voorwerpen:

• MultiSync LCD1530V-monitor met kantelvoetstuk
  • Voedingskabel
• Kabel voor beeldsignaal
• Gebruikershandleiding
• Cd-rom (met de volledige gebruikershandleiding in PDF-indeling) en Windows-bestanden (INF-bestand en kleurenprofiel). Als u de volledige gebruikershandleiding wilt bekijken, moet Acrobat Reader 4.0 op de computer zijn geïnstalleerd.

MultiSync LCD1530V User's Manual Utilizatistik pristika Benedienhandroch Diktylex Xerlyx Manual d'interia Manual Utilizatior Manuala ulante Gabruiterachandstading Podiproznik uzytkowinka Pyrenediporino nime sotastena Kullanor Kluavzu NEC MultiSync LCD1530V

* Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden.

Nederlands-3

Snel aan de slag

Volg de onderstaande instructies om de MultiSync LCD-monitor op uw computersysteem aan te sluiten:

1. Zet uw computer uit.

2. Voor Pc: sluit de 15-pins D-SUB-miniconnector van de juiste signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie A.1). Draai alle schroeven vast.

Voor de Macintosh: sluit de MultiSync LCD1530V Macintosh-kabeladapter aan op de computer (zie illustratie B.1). Sluit de 15-pins D-SUB-miniconnector van de juiste signaalkabel aan op de MultiSync LCD1530V Macintosh-kabeladapter (zie illustratie B.1). Draai alle schroeven vast.

Verwijder de connectorenklep en kabelbehuizing aan de achterzijde van de monitor (zie illustratie E.1).

1. Sluit de 15-pins D-SUB-miniconnector van de beeldsignaalkabel aan op de juiste connector aan de achterzijde van de monitor (zie illustratie C.1).

OPMERKING: verkeerde kabelaansluitingen kunnen leiden tot een onbetrouwbare werking, de beeldkwaliteit/onderdelen van de LCD-module verstoren en/of de levensduur van de module inkorten.

1. Sluit het uiteinde van de voedingskabel aan op de MultiSync LCD-monitor en steek de stekker van de voedingskabel in het stopcontact. Plaats de signaal-kabel en de voedingskabel onder de kabelklemmen (zie illustratie C.1).

Klik de connectorenklep en kabelbehuizing weer vast op hun oorspronkelijke plaats (zie illustratie E.1).

OPMERKING: Wanneer u de kabel onder de kabelklemmen plaatst, moet u zorgen dat de kabel of de monitor niet beschadigd kunnen raken.

1. Zet de monitor (zie illustratie D.1) en de computer aan.

2. U voltooit de installatie van de MultiSync LCD-monitor met behulp van de volgende OSM-besturingselementen:

• Auto Adjust Contrast

- Auto Adjust

De sectie Besturingselementen van deze Gebruikershandleiding bevat een volledige beschrijving van deze OSM-besturingselementen.

OPMERKING: in geval van problemen raadpleegt u de sectie Problemen oplossen van deze Gebruikershandleiding.

OPMERKING: Als u de monitor met de voorzijde omlaag plaatst, kunt u de kabelbehuizing of de signaalkabel makkelijker verwijderen (illustratie R.2).

Nederlands-4

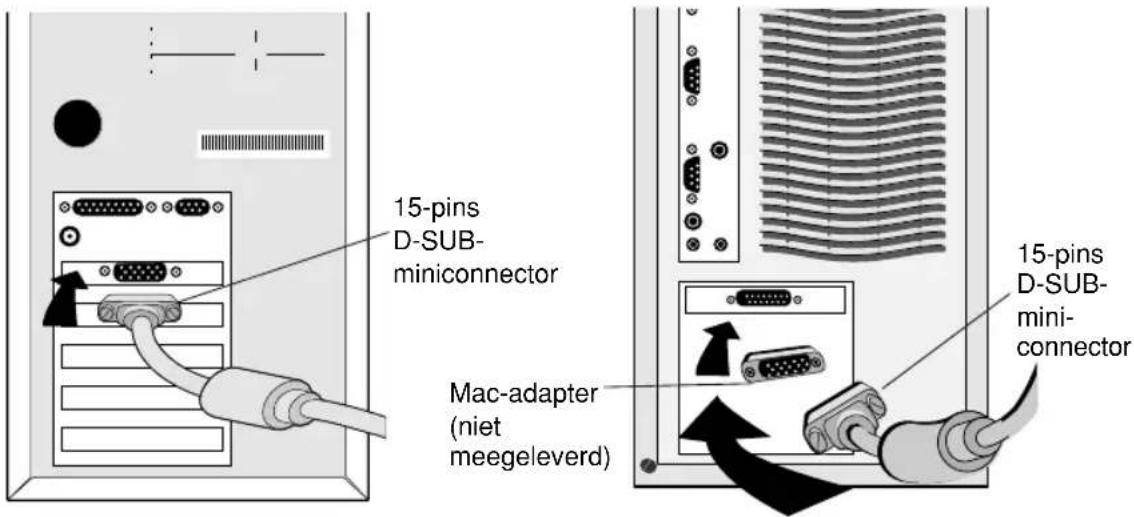

15-pins D-SUB- miniconnector Mac-adapter (niet meegeleverd) 15-pins D-SUB- mini- connector

Illustratie A.1
Illustratie B.1

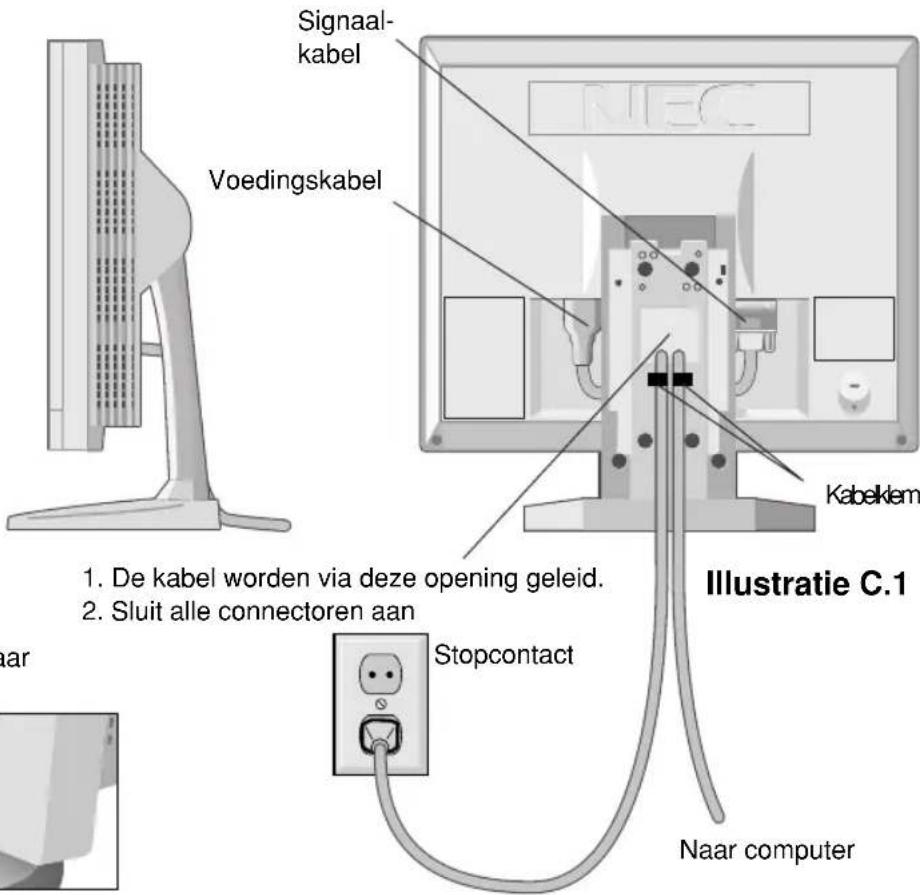

Signaal- kabel Voedingskabel 1. De kabel worden via deze opening geleid. 2. Sluit alle connectoren aan Stopcontact Kabelkem Illustratie C.1 Naar computer

Aan/uit-schakelaar

Illustratie D.1
Nederlands-5

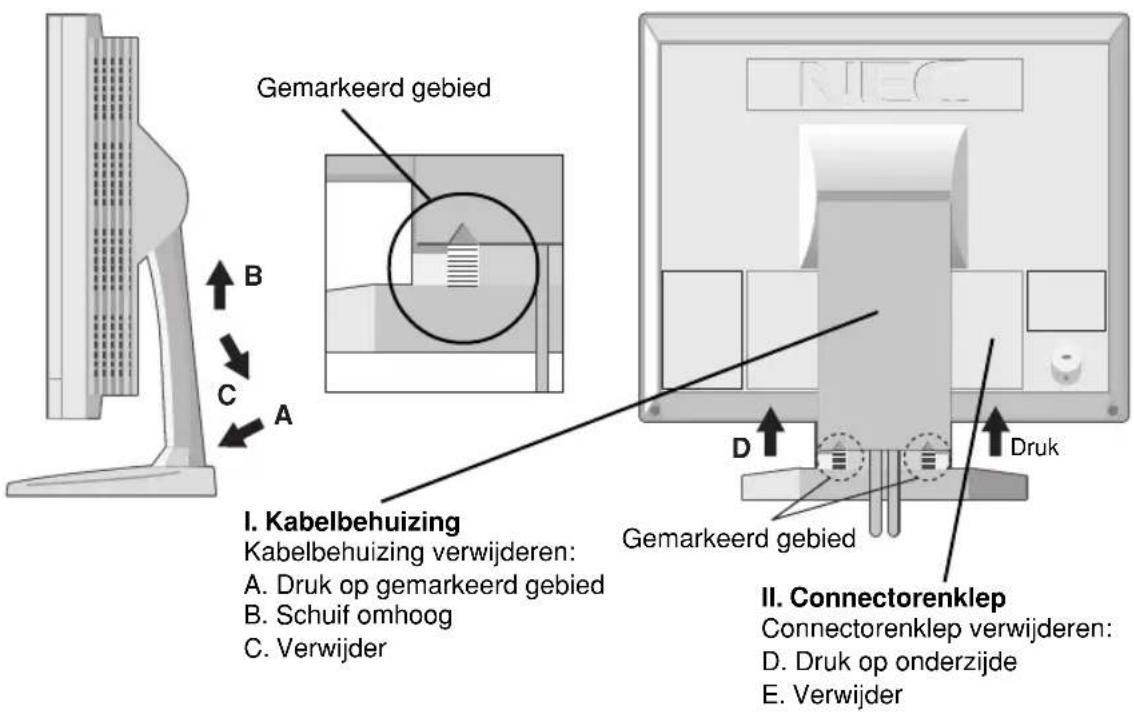

Gemarkeerd gebied I. Kabelbehuizing Kabelbehuizing verwijderen: A. Druk op gemarkeerd gebied B. Schuif omhoog C. Verwijder II. Connectorenklep Connectorenklep verwijderen: D. Druk op onderzijde E. Verwijder

Illustratie E.1

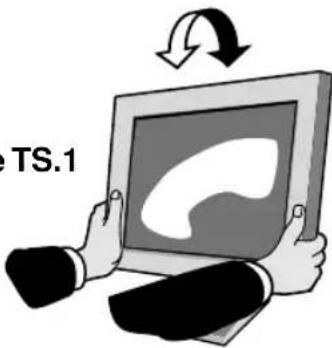

Kantelen

Plaats uw handen aan beide zijden van het beeldscherm en stel de gewenste hoek in (zie illustratie TS.1).

Illustratie TS.1

TS.1

Nederlands-6

Besturingselementen

OSM (On-Screen Manager)-besturingselementen

U gebruikt de OSM-besturingselementen aan de voorzijde van de monitor als volgt:

U opent de OSM (On-Screen Manager) door op een van de besturingsknoppen (◀, ▶, ▲) of op de knop PROCEED te drukken.

Besturings-element

EXIT	Hiermee verlaat u het menu met de OSM-besturings-elementen.	Hiermee schakelt u over naar het hoofdmenu met scherminstellingen.
CONTROL ▲/▼	Hiermee verplaatst u de markeringsbalk naar boven of naar beneden om een van de opties in het menu te selecteren.	Hiermee verplaatst u de markeringsbalk naar boven of naar beneden om een van de opties in het menu te selecteren.
CONTROL ◀▶	Hiermee verplaatst u de markeringsbalk naar links of naar rechts om een van de opties in het menu te selecteren.	Hiermee verplaatst u de markeringsbalk naar links of naar rechts om de waarde te vergroten of te verkleinen.
PROCEED	Hieraan is geen functie toegewezen.	Hiermee activeert u de functie Auto Adjust en alle RESET-functies.
RESETFabrieksinstelling instellen voor geselecteerd besturingselement.	Hiermee stelt u voor alle besturingselementen in het geselecteerde menu opnieuw de fabrieksinstellingen in.	Hiermee stelt u voor de gemarkeerde optie opnieuw de fabrieksinstelling in.

OPMERKING: Wanneer u op RESET drukt, verschijnt een venster waarin u de functie RESET alsnog kunt annuleren.

Helderheid/contrast

BRIGHTNESS

Hiermee stelt u de algemene helderheid van het beeld en de achtergrond op het scherm in.

CONTRAST

Hiermee stelt u de helderheid van het beeld ten opzichte van de achtergrond in.

AUTO

AUTO ADJUST CONTRAST

Hiermee stelt u het weergegeven beeld voor niet-standaard beeldsignaal-inputs in.

Nederlands-7

OSM LOCK OUT

Dit besturingselement kan de toegang tot alle functies van de OSM-besturingselementen volledig vergrendelen. Als u probeert de OSM-besturingselementen opnieuw te gebruiken wanneer de beveiligde modus is gactiveerd, verschijnt een venster op het scherm met de melding dat de OSM-besturingselementen zijn vergrendeld.

• Als u de stand LOCK OUT wilt inschakelen, drukt u tegelijk op de knoppen ▼ en PROCEED. Het venster LOCK OUT verschijnt.
• Als u de functie LOCK OUT wilt inschakelen, drukt u tegelijk op de knoppen ▲ en PROCEED. Na enkele seconden verdwijnt het OSM-venster en wordt de functie LOCK OUT ingeschakeld.
• Als u de stand LOCK OUT wilt uitschakelen, drukt u tegelijk op de knoppen ▲ en PROCEED.

AUTO

Auto Adjust

Hiermee past u automatisch de besturingselementen voor beeldpositie, breedte en fijnafstelling aan.

Positie

H. POSITION

Hiermee stelt u de horizontale positie van het beeld binnen het weergavegebied van het LCD in.

V. POSITION

Hiermee stelt u de verticale positie van het beeld binnen het weergavegebied van het LCD in.

AUTO

AUTO

Hiermee stelt u automatisch de horizontale en verticale positie van het beeld binnen het weergavegebied van het LCD in.

Beeldinstelling

H. SIZE

U past de breedte aan door de waarde van dit besturings-element te verhogen of te verlagen.

Nederlands-8

FINE

U verbetert de scherpte, zuiverheid en stabiliteit van het beeld door de waarde van deze instelling te verhogen of te verlagen.

AUTO

Hiermee past u automatisch de breedte en fijnafstelling aan.

Color Control System (kleurenbeheersysteem)

U kunt de gewenste kleuren instellen met behulp van vijf vooraf ingestelde kleurensets. Deze kleurensets zijn in de fabriek ingesteld.

R,G,B: verhoogt of verlaagt de kleur rood, groen of blauw, afhankelijk van de kleur die is geselecteerd. Als u een kleur verandert, is dit onmiddellijk zichtbaar op het scherm. De instelling (hoger of lager) wordt door de balken aangegeven.

Hulpmiddelen

OSM H POS.

SM V POS.

U bepaalt zelf waar u het venster met de OSM-besturings-elementen op het scherm wilt laten verschijnen. Als u OSM Location selecteert, kunt u handmatig de positie van het menu met de OSM-besturingselementen naar links, rechts, omhoog of omlaag verschuiven.

ALL RESET

Als u de optie ALL RESET kiest, worden voor alle OSM-besturingselementen opnieuw de fabrieksinstellingen geladen. U kunt de instellingen afzonderlijk aanpassen door de gewenste functie te selecteren en op de knop RESET te drukken.

i Information 1

Hiermee kunt u de huidige weergaveresolutie en de frequentie-instelling van de monitor opvragen.

Information 2

Geeft de naam van het model, het serienummer en de URL aan.

Resolution Notifier: Hoewel het scherm ook andere resoluties ondersteunt (dit geldt voor alle platte beeldschermen), bestaat het scherm uit een vaste matrix van pixels en gebruikt u het best de eigen resolutie van 1024 x 768. Raadpleeg de handleiding bij uw videokaart of de computer voor meer informatie.

Nederlands-9

Aanbevolen gebruik

Veiligheidsmaatregelen en onderhoud

VOOR EEN OPTIMAAL RESULTAAT BIJ DE INSTALLATIE EN HET GEBRUIK VAN DE MULTISYNC LCD-KLEURENMONITOR IS HET BELANGRIJK DAT U DE ONDERSTAANDE INSTRUCTIES VOLGT:

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden.
  Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.
• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.
• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.
• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.
• Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.
• Als u de MultiSync LCD-monitor gebruikt met de geleverde wisselstroomvoeding van 126-240 V, dient u een voedingskabel te gebruiken die voldoet aan de vereisten voor de voedingsspanning van de wisselstroombron waarop u de monitor hebt aangesloten. De voedingskabel die u gebruikt, moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn. (In Groot-Brittannië is het gebruik van het type H05VV-F aanbevolen.)
• Plaats geen objecten op de monitor en gebruik de monitor niet buitenshuis.
• De binnenzijde van de fluorescerende beeldbuis in de LCD-monitor bevat kwik.
  Neem de plaatselijke verordeningen of reglementeringen voor afvalverwerking in acht wanneer u de beeldbuis weggooit.
• Gebruikers in Groot-Brittannië dienen een door het BS goedgekeurde voedingskabel met gietstekker en ingebouwde zwarte zekering (5A) voor de monitor te gebruiken. Als bij de monitor geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

Nederlands-10

Haal in de volgende situaties de stekker van de voedingskabel van uw monitor onmiddellijk uit het stopcontact en laat het onderhoud of de reparatie uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.
• Als u een vloeistof op de monitor hebt gemorst of voorwerpen hebt laten vallen.
• Als de monitor is blootgesteld aan regen of insijpelend water.
• Als de monitor is gevallen of de behuizing beschadigd is.
• Als de monitor niet correct functioneert hoewel u de normale gebruiksinstructies in acht hebt genomen.
• Buig de voedingskabel niet.
• Gebruik de monitor niet bij hoge temperaturen of in vochtige, stoffige of vettige omgevingen.
• Dek de ventilatieopeningen van de monitor niet af.
• Raak de vloeibare kristallen niet aan ingeval de monitor breekt.
• Bij glasbreuk. Ga voorzichtig te werk.

Let op!

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.
• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.
• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport.

U KUNT VERMOEIDHEID VAN UW OGEN, SCHOUDERS EN NEK TOT EEN MINIMUM BEPERKEN DOOR DE MONITOR CORRECT TE PLAATSEN EN GOED AF TE STELLEN. CONTROLEER DE VOLGENDE PUNTEN WANNEER U DE MONITOR INSTALLEERT:

Nederlands-11

• Voor een optimaal resultaat laat u de monitor eerst 20 minuten opwarmen.
• Stel de hoogte van de monitor zodanig in dat de bovenzijde van het scherm zich op of net onder ooghoogte bevindt. Uw ogen zouden licht omlaag moeten zijn gericht wanneer u naar het midden van het scherm kijkt.
• Plaats de monitor niet dichter dan 40 cm en niet verder dan 70 cm van uw ogen verwijderd. De optimale afstand voor de monitor is 50 cm.
• Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 6 meter van u is verwijderd. Knipper vaak met de ogen.
• Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen. Stel de hellingshoek van de monitor zodanig in, dat de plafondverlichting niet op het scherm wordt gereflecteerd.
• Als u door het gereflecteerde licht de gegevens op het scherm moeilijk kunt lezen, breng dan een antireflectiefilter op het scherm aan.
• Maak het oppervlak van de LCD-monitor schoon met een pluisvrije, niet-schurende doek. Gebruik geen reinigingsvloeistoffen of glasreinigers.
• Gebruik de instellingen voor helderheid en contrast om de leesbaarheid te verhogen.
• Gebruik een documenthouder en plaats deze dicht bij de monitor.
• Plaats het voorwerp waar u het meeste naar kijkt (het scherm of het referentiemateriaal) direct voor u, zodat u uw hoofd zo weinig mogelijk hoeft te draaien.
• Geef nooit lange tijd vaste patronen op de monitor weer. Zo vermijdt u dat het beeld inbrandt.
• Laat uw ogen regelmatig door een arts onderzoeken.

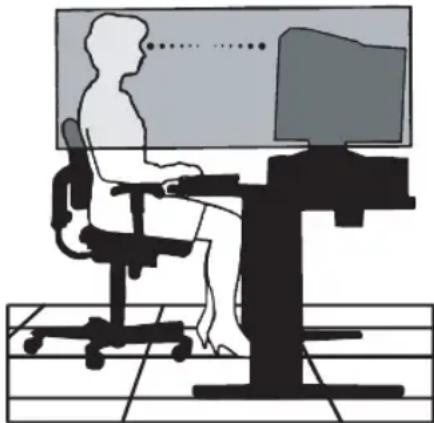

Ergonomie

De volgende aanbevelingen bieden maximale ergonomische resultaten:

• Stel het contrast niet op de maximale waarde in.
• Gebruik de fabrieksinstellingen voor de grootte en positie van het beeld, en standaardsignalen.
• Gebruik de vooraf ingestelde waarden voor de kleureninstellingen.
• Gebruik non-interlaced signalen met een verticale beeldverversingsfrequentie van 60-75 Hz.
• Kies bij een donkere achtergrond niet de primaire kleur blauw. Zo kunt u moeilijk lezen en worden uw ogen sneller vermoeid.
