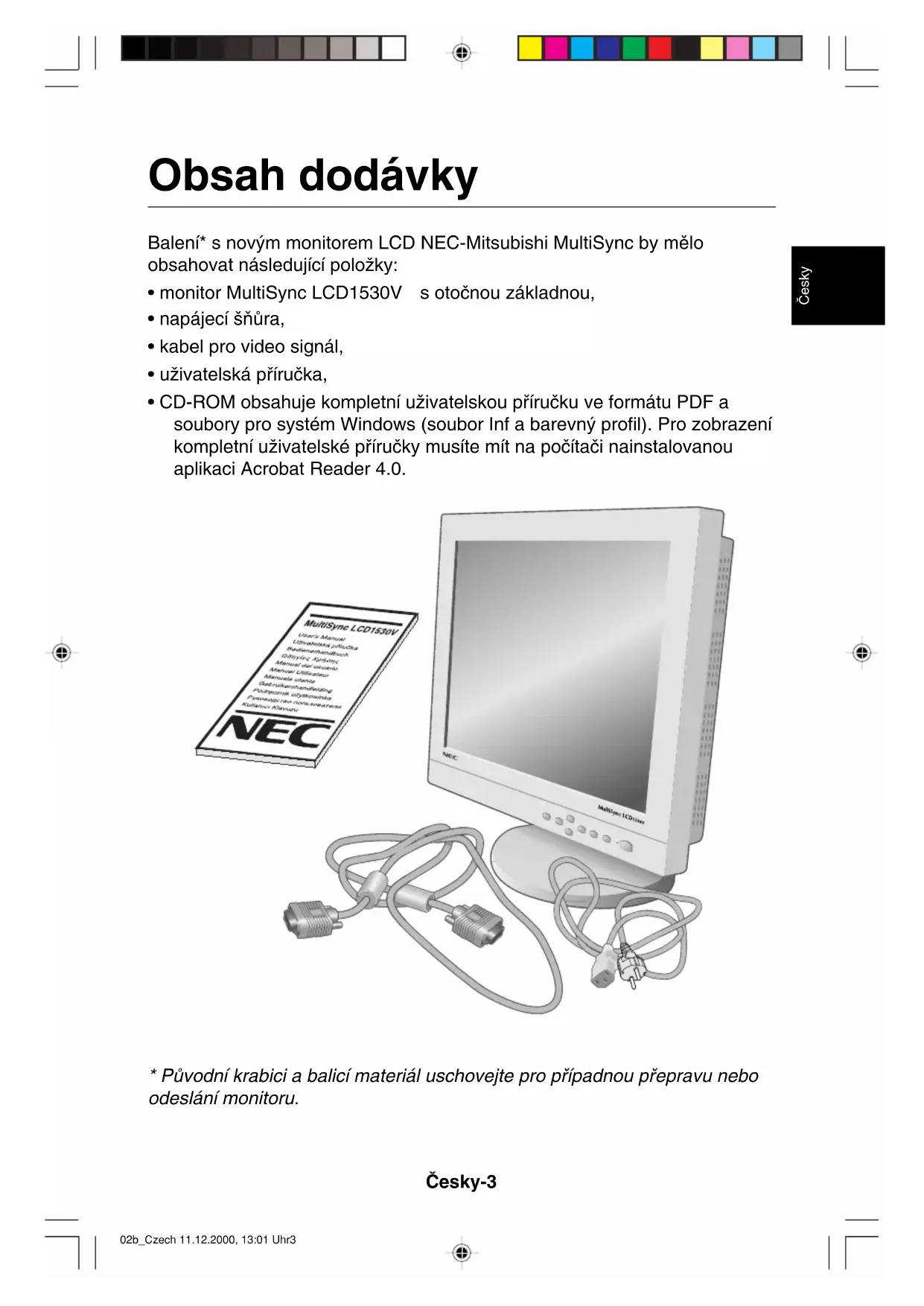

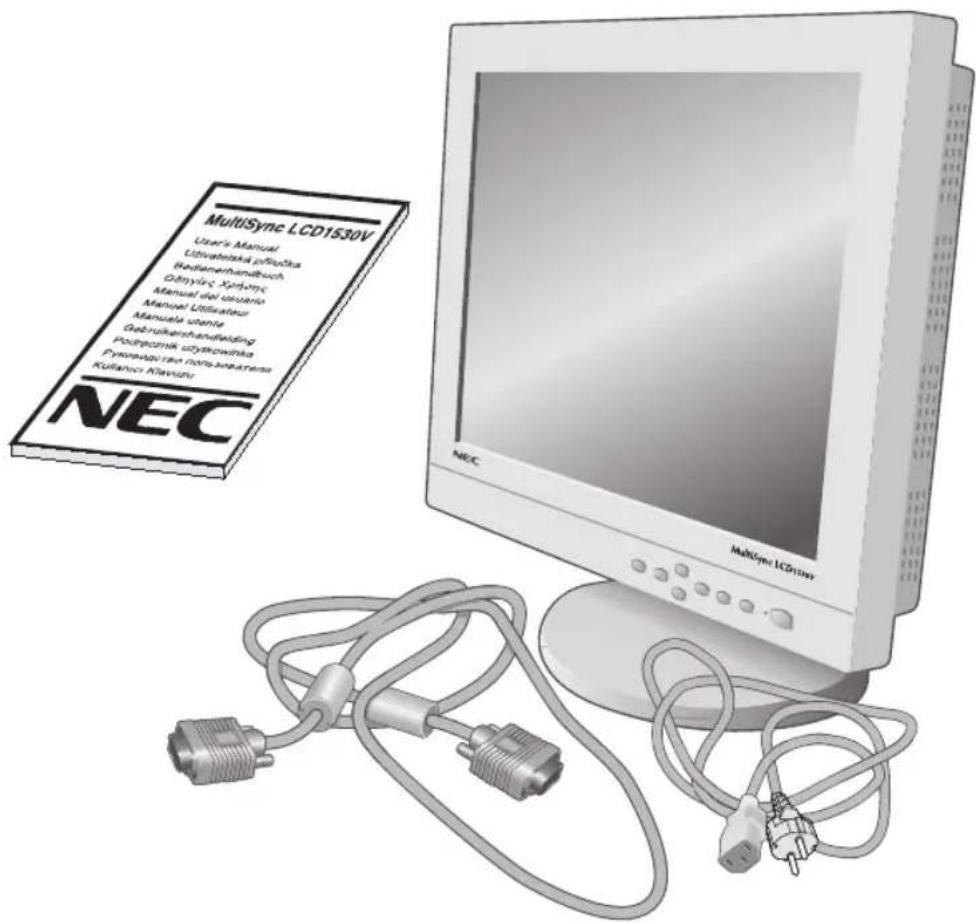

V úsporném reÏimu je príkon monitoru niωí neÏ3W. 02b_Czech 11.12.2000, 13:01 Uhr2âesky-3 âesky Obsah dodávky Balení* s nov˘m monitorem LCD NEC-Mitsubishi MultiSync by mûlo obsahovat následující poloÏky:

• kabel pro video signál,

• uÏivatelská pfiíruãka,

• CD-ROM obsahuje kompletní uÏivatelskou pfiíruãku ve formátu PDF a soubory pro systém Windows (soubor Inf a barevn˘ profil). Pro zobrazení kompletní uÏivatelské pfiíruãky musíte mít na poãítaãi nainstalovanou aplikaci Acrobat Reader 4.0.

• PÛvodní krabici a balicí materiál uschovejte pro pfiípadnou pfiepravu nebo odeslání monitoru. 02b_Czech 11.12.2000, 13:01 Uhr3âesky-4 Rychl˘ start Pfii pfiipojení monitoru LCD MultiSync postupujte podle následujících pokynÛ:

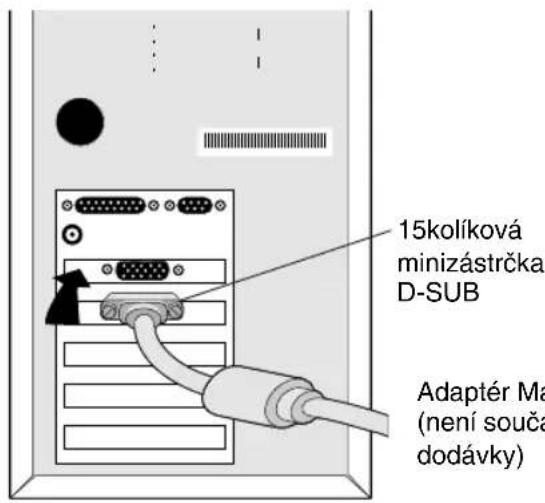

2. PC: V poãítaãi pfiipojte odpovídající 15kolíkovou mini-zástrãku signálního

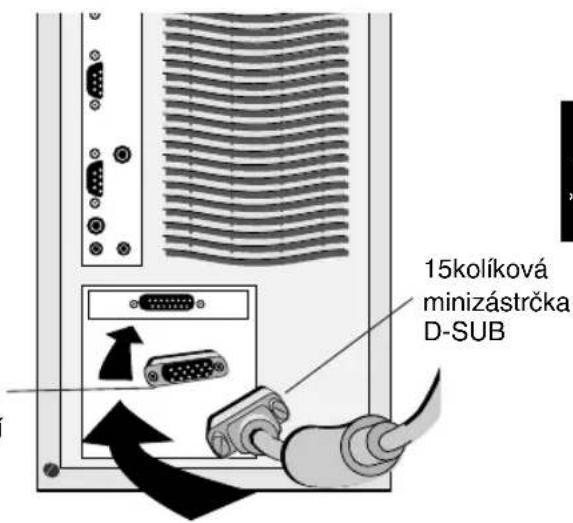

kabelu D-SUB ke konektoru grafické karty systému (obr. A.1). Utáhnûte v‰echny ‰roubky. Mac: Pfiipojte kabelov˘ adaptér Macintosh monitoru LCD1530V k poãítaãi (obr. B.1). Zapojte 15kolíkovou minizástrãku D-SUB signálního kabelu do adaptéru Macintosh monitoru MultiSync LCD1530V (obr. B.1). Dotáhnûte v‰echny ‰rouby. OdstraÀte kryt konektoru a kabelu na zadní ãásti monitoru (obr. E.1).

3. V poãítaãi pfiipojte 15kolíkovou mini-zástrãku D-SUB kabelu pro video

signál k odpovídajícímu konektoru na zadní stranû monitoru (obr. C.1). POZNÁMKA: Nesprávné kabelové spojení mÛÏe mít za následek nerovnomûrn˘ provoz, sníÏení kvality zobrazení nebo po‰kození zobrazovacích souãástek modulu LCD a mÛÏe zkrátit Ïivotnost modulu.

4. Pfiipojte napájecí ‰ÀÛru k monitoru MultiSync fiady LCD a druh˘ konec

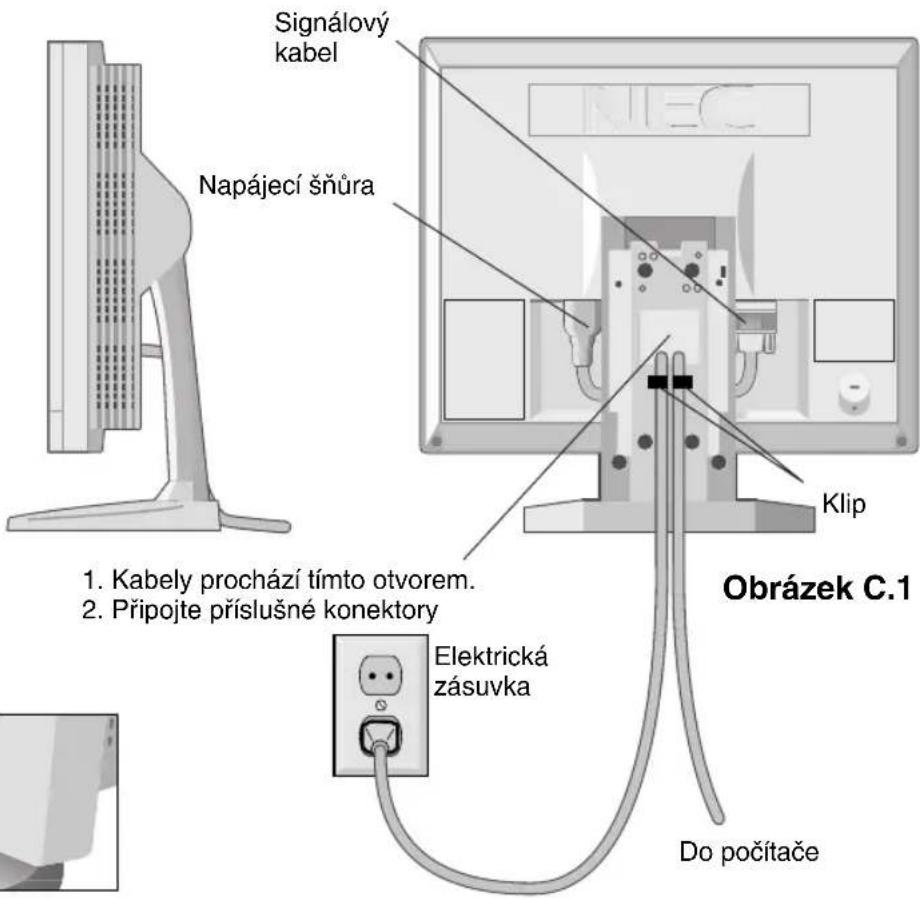

zapojte do elektrické zásuvky Umístete kabel video signálu a napájecí ‰nuru pod západky (obr. C.1). Kryt konektoru a kabelu vraÈte na pÛvodní místo (obr. E.1). POZNÁMKA: Upravte polohu kabelu pod západkami tajk, aby nedo‰lo k po‰kození kabelu nebo monitoru.

5. Zapnûte monitor (obr. D.1) a poãítaã.

6. K dokonãení nastavení monitoru LCD MultiSync pouÏijte následující

• Automatické upravení kontrastu

• Automatické sefiízení Úpln˘ popis tûchto ovladaãÛ OSM je uveden v kapitole Ovladaãe v této uÏivatelské pfiíruãce. POZNÁMKA: Vyskytnou-li se potíÏe, pfieãtûte si kapitolu OdstraÀování problémÛ dále v této pfiíruãce. POZNÁMKA: Kryt kabelu nebo signální kabel lze snadnûji odstranit tehdy, poloÏíte-li monitor obrazovkou dolÛ (obr. R.2) 02b_Czech 11.12.2000, 13:01 Uhr4âesky-5 âesky 15kolíková minizástrãka D-SUB 15kolíková minizástrãka D-SUB Adaptér Mac (není souãástí dodávky) Obrázek A.1 Obrázek B.1 Signálov˘ kabel Napájecí ‰ÀÛra

Obrázek C.1 Elektrická zásuvka Do poãítaãe Hlavní vypínaã Obrázek D.1 Klip 02b_Czech 11.12.2000, 13:01 Uhr5âesky-6

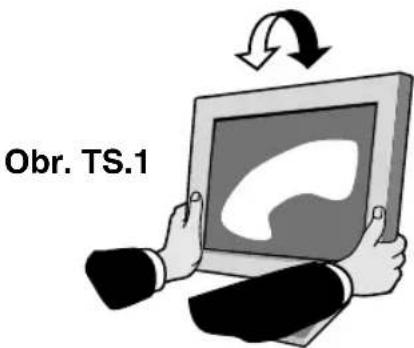

Sklon monitoru Uchopte obû strany obrazovky monitoru a upravte sklon podle poÏadavkÛ (obr. TS.1). Obr. TS.1 Obrázek E.1

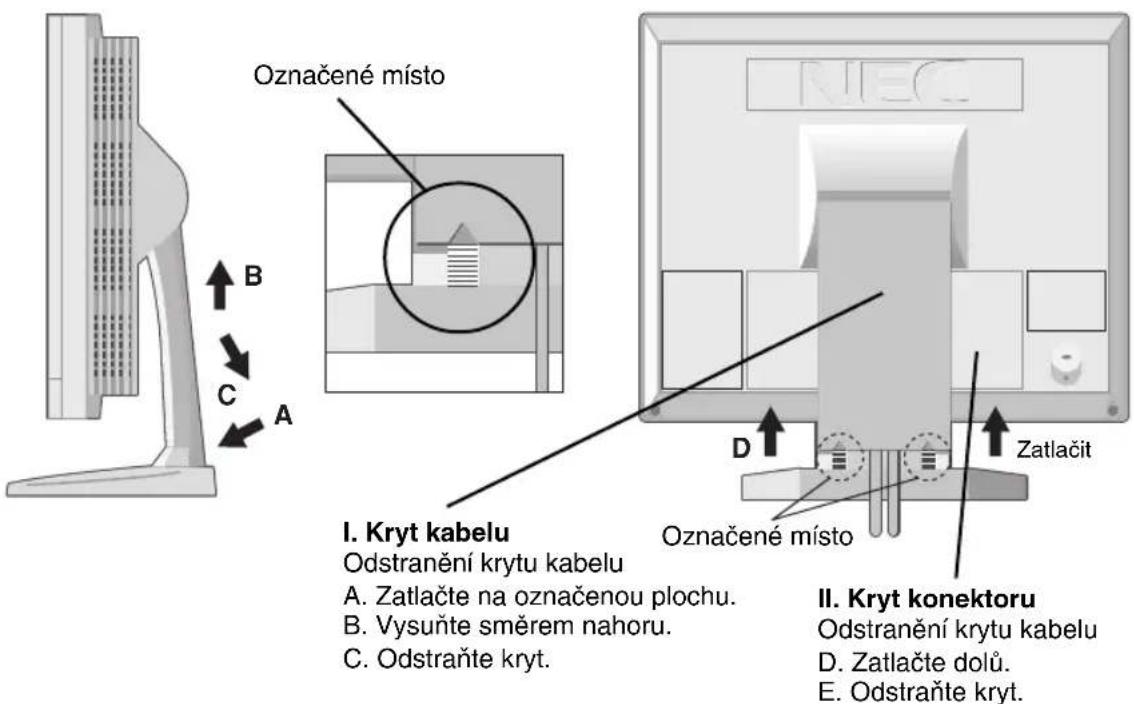

Odstranûní krytu kabelu D. Zatlaãte dolÛ. E. OdstraÀte kryt. Zatlaãit Oznaãené místo Oznaãené místo 02b_Czech 11.12.2000, 13:01 Uhr6âesky-7 âesky Dílãí nabídka V˘stup do hlavní nabídky ovládacích prvkÛ OSM. Posunuje vyznaãenou plochu nahoru nebo dolÛ a zvolí nûkter˘ z ovládacích prvkÛ. Posunutím li‰ty doleva nebo doprava se zvy‰uje nebo sniÏuje hodnota nastavení. Aktivuje funkci automatického nastavení a v‰echny funkce RESET. Obnoví nastavení vybraného ovládacího prvku. Ovládací prvek EXIT (KONEC) CONTROL / (Ovládací prvek) CONTROL

(Ovládací prvek) PROCEED (Pokraãovat) RESET (Obnovit) Aktuálnû vybran˘ ovládací prvek na nastavení v˘robce. Hlavní nabídka V˘stup z nabídky ovládacích prvkÛ OSM. Posunuje vyznaãenou plochu nahoru nebo dolÛ a zvolí nûkter˘ z ovládacích prvkÛ. Posunuje vyznaãenou plochu vlevo nebo vpravo a zvolí nûkterou z nabídek ovládacích prvkÛ. Bez funkce. Obnoví v‰echny ovládací prvky v rámci vybrané nabídky. Ovládací prvky Ovládací prvky OSM (On-Screen Manager) Ovládací prvky OSM na pfiední stranû monitoru mají následující funkce: Chcete-li spustit ovládání OSM, stisknûte kterékoli z ovládacích tlaãítek ( , , , ) nebo tlaãítko PROCEED (Pokraãovat). POZNÁMKA: Pfii stisknutí tlaãítka RESET se objeví okno s upozornûním umoÏÀující zru‰it funkci obnovení. Ovladaã Brightness/Contrast (Jas a kontrast) BRIGHTNESS (Jas) Nastavuje celkovou svûtlost a jas pozadí obrazovky. CONTRAST (Kontrast) Nastavuje jas obrazu vzhledem k pozadí. AUTO ADJUST CONTRAST (Automatické nastavení kontrastu) Nastaví obraz pro nestandardní video vstupy. 02b_Czech 11.12.2000, 13:01 Uhr7âesky-8 OSM LOCK OUT (Uzamãení OSM) Ovládací prvek OSM LOCK OUT zcela uzamkne pfiístup ke v‰em funkcím ovládacích prvkÛ OSM. Pfii pokusu o aktivaci ovládacích prvkÛ OSM v reÏimu uzamãení LOCK OUT se na obrazovce objeví sdûlení, Ïe ovládací prvky OSM jsou uzamãené.

• Pro zadání reÏimu LOCK OUT souãasnû stisknûte tlaãítko PROCEED (Pokraãovat) a . Objeví se okno LOCK OUT.

• Chcete-li funkci LOCK OUT (Uzamãení OSM) aktivovat, souãasnû stisknûte a podrÏte tlaãítko PROCEED a . Okno OSM se zavfie po nûkolika sekundách a funkce LOCK OUT se aktivuje.

• Pro deaktivaci reÏimu LOCK OUT souãasnû stisknûte tlaãítko PROCEED (Pokraãovat) a . Automatické sefiízení Automaticky nastaví pozici obrazu, vodorovn˘ rozmûr a jemné nastavení. Poziãní ovládací prvky H. POSITION (Vodorovná pozice) Ovládá vodorovnou polohu obrazu na zobrazovací plo‰e monitoru LCD.

V. POSITION (Svislá pozice)

Ovládá svislou polohu obrazu na zobrazovací plo‰e monitoru LCD. AUTO Automaticky nastaví vodorovnou a svislou polohu obrazu na zobrazovací plo‰e monitoru LCD. Ovládací prvky pro nastavení obrazu H. SIZE (Vodorovn˘ rozmûr) Upraví vodorovn˘ rozmûr zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. 02b_Czech 11.12.2000, 13:01 Uhr8âesky-9 âesky FINE (Jemné doladûní) Zlep‰í zaostfiení, jasnost a stabilitu obrazu zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Automaticky sefiídí nastavení H.size (Vod. rozmûr) a Fine (Jemné doladûní). Systém správy barev Pût pfiedvoleb pro volbu poÏadovaného nastavení barev. KaÏdé nastavení barvy je provedeno v˘robcem. R,G,B: Zv˘‰í nebo sníÏí obsah ãervené, zelené nebo modré barvy v závislosti na provedené volbû. Na obrazovce se objeví zmûna barvy a na li‰tách je vidût smûr (zv˘‰ení nebo sníÏení intenzity barev). Nástroje OSM H POS. (Vodorovná pozice OSM) OSM V POS. (Svislá pozice OSM) Na obrazovce lze zvolit poÏadovanou polohu okna ovládacích prvkÛ OSM. Volba polohy OSM umoÏÀuje ruãnû nastavit polohu ovládací nabídky OSM smûrem doleva, doprava, nahoru nebo dolÛ. ALL RESET (Obnovit v‰e) Volba ALL RESET (Obnovit v‰e) umoÏÀuje vrátit v‰echna nastavení ovládacích prvkÛ OSM na hodnoty nastavené v˘robcem. Jednotlivá nastavení lze obnovit vybráním pfiíslu‰ného ovládacího prvku a stisknutím tlaãítka RESET. Informace 1 Indikuje aktuální rozli‰ení obrazu a nastavení kmitoãtu monitoru. Informace 2 Indikuje název modelu, sériové ãíslo a adresu URL. Upozornûní na rozli‰ení: I kdyÏ je moÏné pouÏít i jiná rozli‰ení (jako v pfiípadû jin˘ch ploch˘ch monitorÛ), na tomto zafiízení se pouÏívá pevná matrice bodÛ, a nejlep‰í rozli‰ení je 1024 x 768. Dal‰í informace naleznete na kartû monitoru nebo v pfiíruãce k systému. 02b_Czech 11.12.2000, 13:01 Uhr9âesky-10 Provozní pokyny Bezpeãnostní opatfiení a údrÏba

• MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãástka, které by si mohl uÏivatel sám opravit. Pfii otvírání nebo odstraÀování krytÛ se vystavujete nebezpeãí úrazu elektrick˘m proudem a jin˘m rizikÛm. Ve‰keré zásahy tohoto druhu pfienechejte odbornému personálu.

• Dbejte, aby se do monitoru nedostaly tekutiny a nepouÏívejte ho v blízkosti vody.

• Do mezer obalu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn˘ch ãástí pod napûtím, coÏ mÛÏe zpÛsobit úraz elektrick˘m proudem, poÏár nebo selhání zafiízení.

• Na napájecí ‰ÀÛru nepokládejte Ïádné tûÏké pfiedmûty. Po‰kození izolace mÛÏe zpÛsobit úraz elektrick˘m proudem nebo poÏár.

• NeumísÈujte v˘robek na ‰ikmé ani nestabilní vozíky, stojany nebo stoly; monitor se mÛÏe pádem váÏnû po‰kodit.

• PouÏíváte-li pro provoz monitoru LCD MultiSync napájení 126-240V, pouÏijte také odpovídající napájecí ‰ÀÛru, která odpovídá napûtí zásuvky stfiídavého proudu. Napájecí ‰ÀÛra musí b˘t schválena a musí vyhovovat bezpeãnostním pfiedpisÛm platn˘m v pfiíslu‰né zemi. (Typ H05VV-F se nesmí pouÏívat ve Velké Británii.)

• NeumisÈujte na monitor Ïádné pfiedmûty a nepouÏívejte monitor venku.

• Uvnitfi fluorescenãní trubice v monitoru LCD se nachází rtuÈ. Pfii likvidaci záfiivky postupujte podle místních zákonÛ a smûrnic.

• Ve Velké Británii se smí pouÏívat k tomuto monitoru jen schválená ‰ÀÛra podle BS se zalitou zástrãkou a s ãernou pojistkou (5A). Není-li napájecí ‰ÀÛra pfiibalena, spojte se prosím s dodavatelem. V níÏe popsan˘ch pfiípadech je nutno okamÏitû odpojit monitor ze sítû a pfiivolat kvalifikovaného servisního technika:

• Monitor byl vystaven de‰ti nebo vodû.

• Monitor upadne nebo se po‰kodí jeho obal. 02b_Czech 11.12.2000, 13:01 Uhr10âesky-11 âesky

• NepouÏívejte monitor na pfiíli‰ teplém, vlhkém nebo pra‰ném místû.

• Nezakr˘vejte vûtrací otvory na monitoru.

• JestliÏe monitor praskne, nedot˘kejte se tekut˘ch krystalÛ.

• Pfii rozbití skla. Buìte opatrní.

• Zajistûte v okolí monitoru dostateãné vûtrání, aby nedo‰lo k jeho pfiehfiátí. Nezakr˘vejte vûtrací otvory a neumísÈujte monitor do blízkosti topidel a jin˘ch tepeln˘ch zdrojÛ. Nepokládejte na monitor Ïádné pfiedmûty.

• Konektor napájecí ‰ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níÏ máte snadn˘ pfiístup.

• Pro dosaÏení optimálního v˘konu nechejte monitor 20 minut zahfiát.

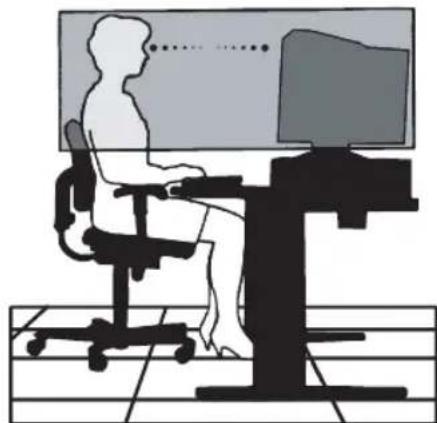

• Umístûte monitor do takové v˘‰ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolÛ.

• Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 71 cm. Optimální vzdálenost je 53 cm.

• Pfii práci zamûfiujte zrak pravidelnû na nûjak˘ pfiedmût vzdálen˘ nejménû 6 m. âasto mrkejte.

• Umístûte monitor v úhlu asi 90° k oknu a jin˘m svûteln˘m zdrojÛm tak, aby se neodráÏely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodráÏela stropní svûtla.

• JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouÏívejte filtr jako stínidlo. Upozornûní 02b_Czech 11.12.2000, 13:01 Uhr11âesky-12

• Povrch monitoru LCD ãistûte jemnou látkou, která nepou‰tí vlákna a není agresivní. Rozhodnû nepouÏívejte ãisticí roztoky nebo ãistiãe skel!

• Jas a kontrast nastavte tak, aby byla zaji‰tûna optimální ãitelnost.

• PouÏívejte stojan na doklady, kter˘ umístíte v blízkosti obrazovky.

• Obrazovku nebo referenãní materiál, se kter˘m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou.

• Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoÏdûní obrazu).

• Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme:

• Nenastavujte ovládací prvek kontrastu do maximální pozice.

• VyuÏívejte v˘robcem nastavenou velikost a polohu (Size a Position) se standardním signálem.

• PouÏijte pfiedvolbu nastavení barev.

• PouÏívejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 60-75 Hz.
