MultiSync LCD1530V - Monitor NEC - Manual de uso y guía de instrucciones gratis

Marca	NEC
Modelo	MultiSync LCD1530V
Tipo de producto	Monitor LCD color
Tamaño de pantalla	15 pulgadas (15,0 pulgadas visibles)
Resolución nativa	1024 x 768 píxeles
Formato de imagen	4:3
Tecnología del panel	LCD de matriz activa
Conectividad de video	1x VGA (mini D-SUB de 15 pines)
Alimentación eléctrica	126-240 V CA, 50/60 Hz
Consumo eléctrico (modo normal)	Menos de 3 W (modo de ahorro de energía)
Peso (aprox.)	3,5 kg
Inclinación	Sí (ajustable)
Funciones OSM	Brillo, Contraste, Posición, Ancho, Nitidez, Control de color, Ajuste automático
Bloqueo OSM	Sí (mediante combinación de teclas)
Contenido de la caja	Monitor con base, cable de alimentación, cable VGA, manual de usuario en CD-ROM
Mantenimiento y limpieza	Paño no suelto y no abrasivo; no usar productos de limpieza
Seguridad	No abrir la carcasa; no exponer al agua o líquidos; desconectar en caso de problema
Certificaciones	ENERGY STAR, CE, cumplimiento con las directivas 73/23/CEE y 89/336/CEE
Compatibilidad con Mac	Sí (adaptador no incluido)

Preguntas frecuentes - MultiSync LCD1530V NEC

¿Cómo conectar el monitor NEC MultiSync LCD1530V a mi computadora?

Apague su computadora. Conecte el mini conector D-SUB de 15 pines del cable de video a la tarjeta gráfica de su computadora (PC) o al adaptador Mac (no incluido). Conecte el otro extremo al monitor. Enchufe el cable de alimentación. Encienda el monitor y luego la computadora. Luego use la función Ajuste automático en los menús OSM.

¿Qué hacer si la imagen está borrosa o mal posicionada?

Use los comandos OSM: presione un botón para acceder al menú. Seleccione Ajuste automático para ajustar automáticamente la posición y la nitidez. También puede ajustar manualmente el Ancho y la Nitidez en los submenús dedicados.

¿Cómo ajustar el brillo y el contraste?

Acceda al menú OSM, elija Brillo/Contraste. Use las teclas ▲/▼ para seleccionar la función, luego ◀/▶ para ajustar el valor. El Contraste automático permite optimizar la imagen para entradas no estándar.

¿Cómo bloquear los comandos OSM para evitar ajustes involuntarios?

Presione simultáneamente los botones ▼ y PROCEED para mostrar la ventana de bloqueo. Luego, presione simultáneamente ▲ y PROCEED para activar el bloqueo. Para desactivar, repita la misma combinación.

¿Cuál es la resolución nativa del monitor LCD1530V?

La resolución nativa es 1024 x 768 píxeles. Para una calidad de imagen óptima, use esta resolución. El monitor acepta otras resoluciones pero la visualización se optimizará a su resolución nativa.

¿Cómo limpiar la pantalla LCD sin dañarla?

Use un paño suave, sin pelusa y no abrasivo. Nunca use solución de limpieza, limpiador de vidrios o líquidos. Si es necesario, humedezca ligeramente el paño con agua.

¿Qué hacer en caso de avería o mal funcionamiento?

Desconecte inmediatamente el monitor del tomacorriente. Consulte la sección Solución de problemas del manual. No intente repararlo usted mismo. Contacte a un técnico calificado o al servicio postventa.

¿Puedo usar este monitor con una computadora Macintosh?

Sí, pero se requiere un adaptador de cable para Macintosh (no incluido). Conecte el adaptador a la computadora, luego el cable VGA al adaptador. Luego siga los mismos pasos de conexión.

¿Cuáles son las certificaciones energéticas de este monitor?

El monitor está certificado ENERGY STAR y tiene la marca CE. En modo de ahorro de energía, el consumo es inferior a 3 W, de acuerdo con las directivas europeas.

¿Cómo ajustar la inclinación del monitor?

Sujete firmemente los dos lados de la pantalla e inclínela suavemente hacia adelante o hacia atrás según el ángulo deseado. No fuerce más allá del tope.

MANUAL DE USUARIO MultiSync LCD1530V NEC

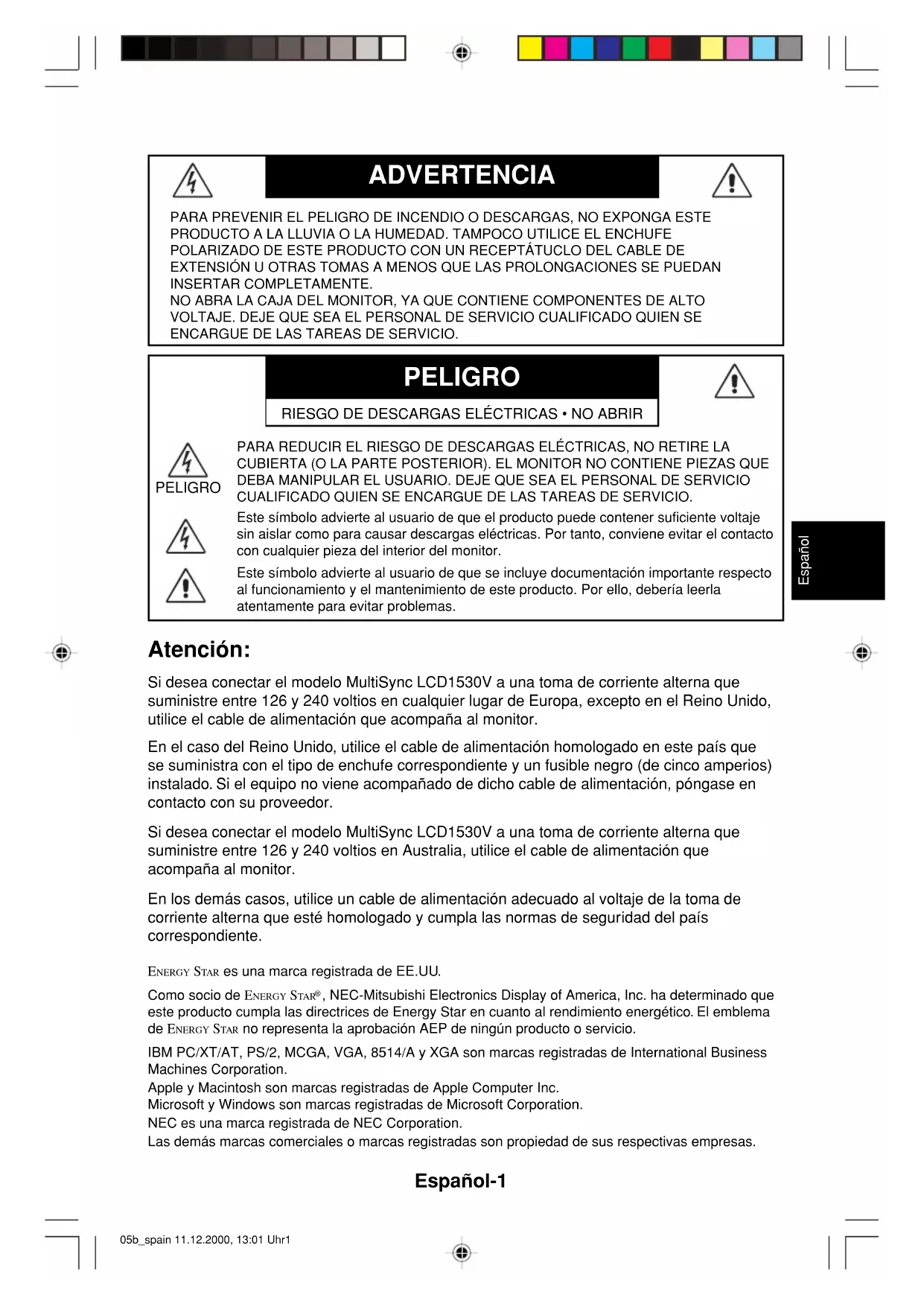

Este símbolo advierte al usuario de que el producto puede contener suficiente voltaje sin aislar como para causar descargas eléctricas. Por tanto, conviene evitar el contacto con cualquier pieza del interior del monitor.

Este símbolo advierte al usuario de que se incluye documentación importante respecto al funcionamiento y el mantenimiento de este producto. Por ello, debería leerla atentamente para evitar problemas.

Atención:

Si desea conectar el modelo MultiSync LCD1530V a una toma de corriente alterna que suministre entre 126 y 240 voltios en cualquier lugar de Europa, excepto en el Reino Unido, utilice el cable de alimentación que acompaña al monitor.

En el caso del Reino Unido, utilice el cable de alimentación homologado en este país que se suministra con el tipo de enchufe correspondiente y un fusible negro (de cinco amperios) instalado. Si el equipo no viene acompañado de dicho cable de alimentación, póngase en contacto con su proveedor.

Si desea conectar el modelo MultiSync LCD1530V a una toma de corriente alterna que suministre entre 126 y 240 voltios en Australia, utilice el cable de alimentación que acompaña al monitor.

En los demás casos, utilice un cable de alimentación adecuado al voltaje de la toma de corriente alterna que esté homologado y cumpla las normas de seguridad del país correspondiente.

ENERGY STAR es una marca registrada de EE.UU.

Como socio de ENERGY STAR®, NEC-Mitsubishi Electronics Display of America, Inc. ha determinado que este producto cumpla las directrices de Energy Star en cuanto al rendimiento energético. El emblema de ENERGY STAR no representa la aprobación AEP de ningún producto o servicio.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A y XGA son marcas registradas de International Business Machines Corporation.

Apple y Macintosh son marcas registradas de Apple Computer Inc. Microsoft y Windows son marcas registradas de Microsoft Corporation.

NEC es una marca registrada de NEC Corporation.

Las demás marcas comerciales o marcas registradas son propiedad de sus respectivas empresas.

Español-1

Declaración

Declaraciones del fabricante

Por la presente certificamos que el monitor en color MultiSync LCD1530V (LA-15R01)

cumple la

Directiva 73/23/EEC:

- EN 60950

Directiva 89/336/EEC:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

y se comercializa con las marcas

CE

NEC-Mitsubishi Electric Visual Systems, Corp.

686-1, NISHIOI OI-MACHI

ASHIGARAKAMI-GUN

KANAGAWA 258-8533, JAPAN

ENERGY

El consumo de energía del monitor es inferior a 3 W cuando funciona en modo de ahorro de energía.

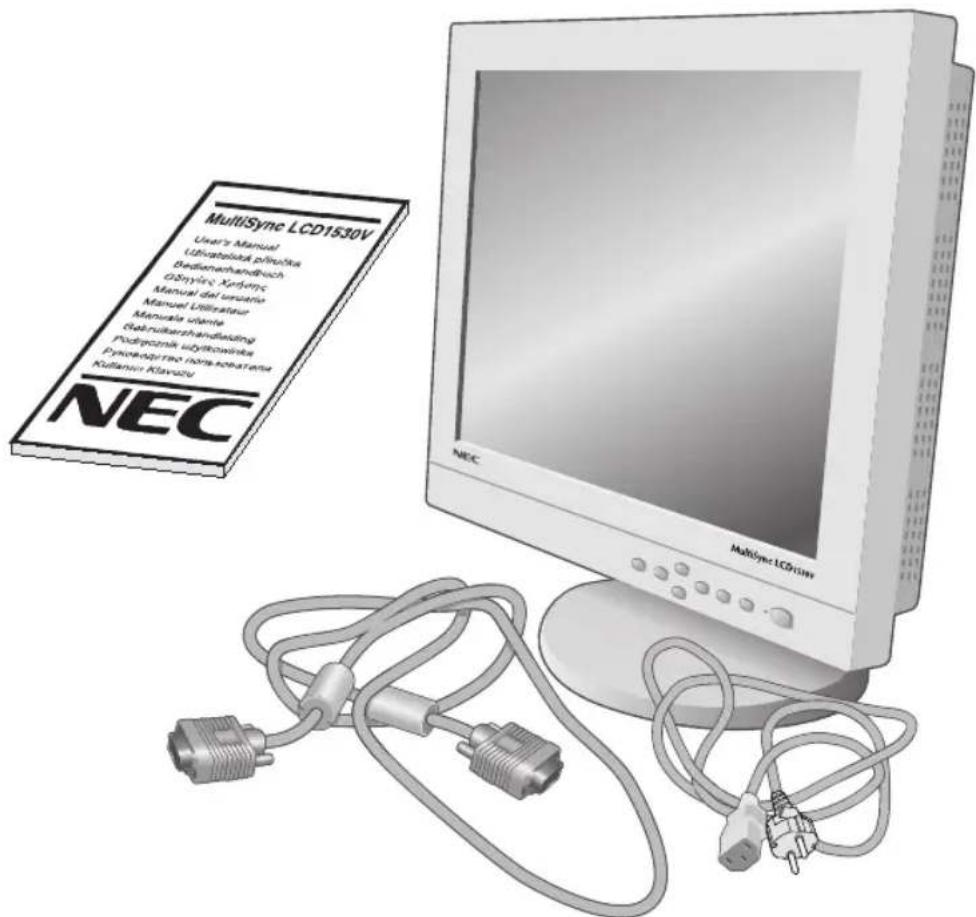

Su nueva caja* de monitor LCD NEC-Mitsubishi MultiSync debería contener:

• Un monitor MultiSync LCD1530V de base inclinada
• Un cable de potencia
• Un cable de señal de vídeo
• Un manual del usuario
• El CD-ROM incluye el manual del usuario completo en formato PDF y documentos de Windows relacionados (archivo Inf y perfil del color). Para poder visualizar el manual del usuario, debe tener Acrobat Reader 4.0 instalado en su PC.

MultiSyne LCD1530V User's Manual Ublivatelisk prinukus Dedienverhandbuch O'Styleg. Xerjynic Manual dals uesatria Manual Utilisatior Manuala vlasite Gabruiteranshandlading Podgiroznik ulytkovinska Pyrenopatra mora sebataria Kulbaru Klavatu NEC MultiSyne LCD1530V

* Recuerde conservar la caja original y el material de embalaje para poder transportar el monitor en el futuro.

Español-3

Inicio rápido

Para conectar el monitor LCD MultiSync a su sistema, siga estas indicaciones:

1. Desconecte su ordenador.

2. Para los PC: Conecte el mini D-SUB de 15 clavijas del cable de señal adecuado al conector de la tarjeta de visualización de su sistema (Figura A.1). Apriete todos los tornillos.

Para los Mac: Conecte el adaptador de cable para Macintosh MultiSync LCD1530V al ordenador (Figura B.1). Conecte el extremo del mini D-SUB de 15 clavijas del cable de señal adecuado al adaptador de cable para Macintosh MultiSync LCD1530V (Figura B.1). Apriete todos los tornillos.

Retire el conducto del conector y para cable eléctrico de la parte posterior del monitor (Figura E.1).

1. Conecte el mini D-SUB de 15 clavijas del cable de señal de vídeo al conector adecuado en la parte posterior del monitor (Figura C.1).

NOTA: Si los cables están mal conectados, es posible que falle el funcionamiento, se deteriore la calidad de la imagen/los componentes del módulo LCD o disminuya la vida útil del módulo.

1. Conecte un extremo del cable de potencia al monitor MultiSync LCD Series y el otro extremo a la caja de enchufe. Sitúe el cable de señal de vídeo y el cable de CA bajo los terminales (Figura C.1). Sustituya el conducto para el conector y el cable eléctrico (Figura E.1).

NOTA: Coloque correctamente el cable bajo los terminales para evitar que éste o el monitor se deterioren.

1. Ponga en marcha el monitor (Figura D.1) y el ordenador.

2. Para completar la configuración de su monitor LCD MultiSync, utilice los siguientes controles de OSM:

3. Contraste de autoajuste

4. Autoajuste

Consulte la sección de Controles de este manual del usuario si desea obtener una descripción detallada de estos controles de OSM.

NOTA: Si surgiera algún problema, consulte la sección Solución de problemas de este manual del usuario.

NOTA: para poder retirar con facilidad el conducto del cable o el cable de señal, coloque el monitor boca abajo. (Figura R.2).

Español-4

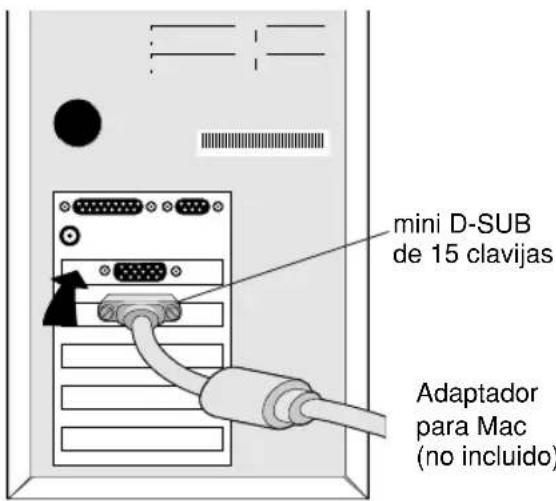

mini D-SUB de 15 clavijas Adaptador para Mac (no incluido)

Figura A.1

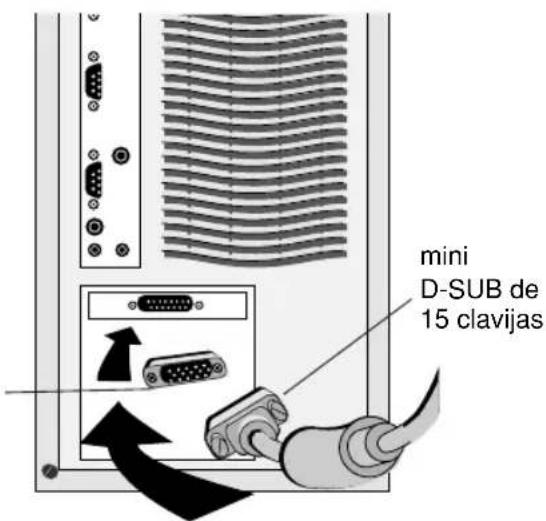

mini D-SUB de 15 clavijas

Figura B.1

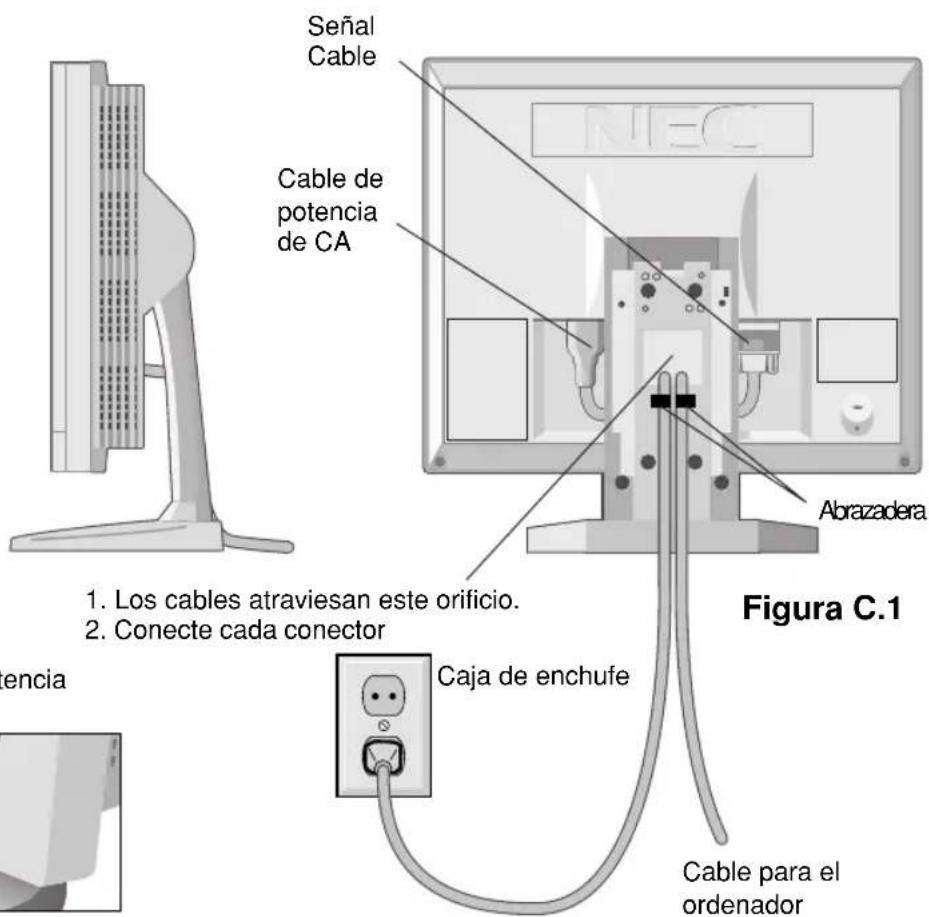

Señal Cable Cable de potencia de CA 1. Los cables atraviesan este orificio. 2. Conecte cada conector Caja de enchufe Cable para el ordenador Abrazadera Figura C.1

Interruptor de potencia

Figura D.1

Español-5

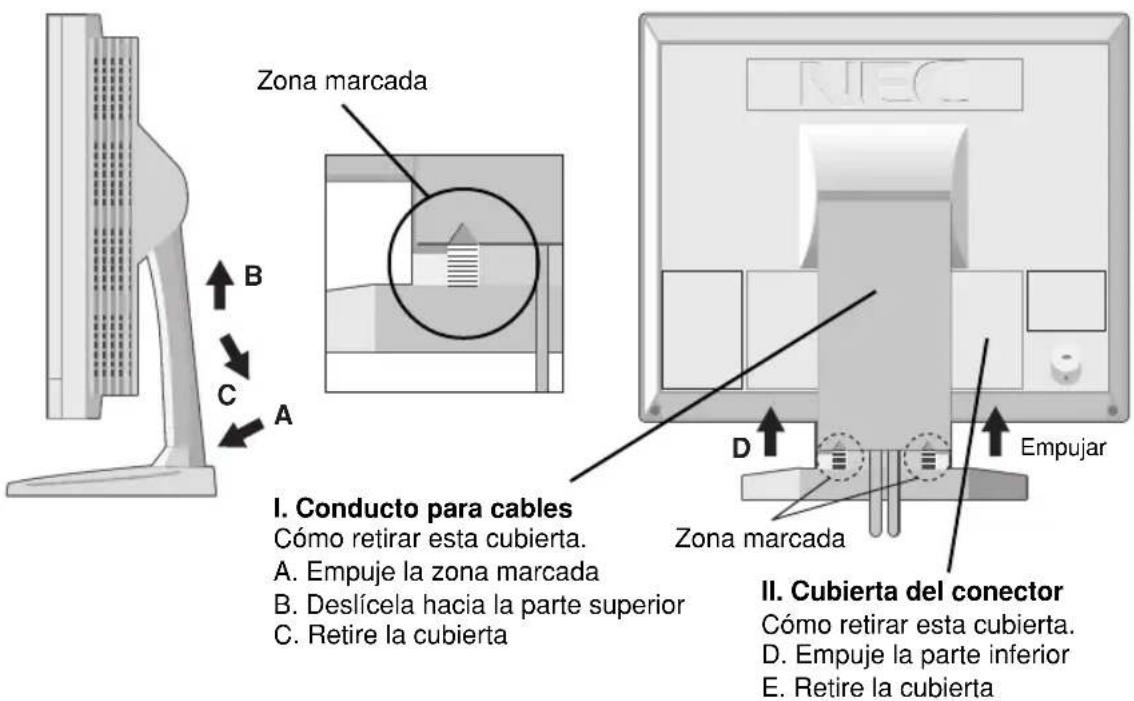

Zona marcada B C A I. Conducto para cables Cómo retirar esta cubierta. A. Empuje la zona marcada B. Deslícela hacia la parte superior C. Retire la cubierta II. Cubierta del conector Cómo retirar esta cubierta. D. Empuje la parte inferior E. Retire la cubierta Zona marcada D Empujar

Figura E.1

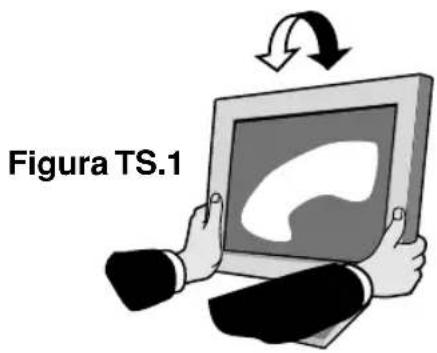

Inclinación

Sostenga la pantalla del monitor por ambos lados con las manos y ajuste la inclinación que desee (Figura TS.1).

Figura TS.1

Español-6

Controles

Controles OSM (On-Screen-Manager)

Los controles OSM situados en la parte frontal del monitor funcionan del siguiente modo:

Para acceder a OSM, pulse cualquiera de los botones de control (◀, ▶, ▲, ▼) o el botón PROCEED.

Control	Menú principal	Submenú
EXIT (salir)	Sale de los controles OSM.	Sale al menú principal de los controles OSM.
CONTROL ▲/▼	Desplaza la zona resaltada hacia arriba/abajo para seleccionar uno de los controles.	Desplaza la zona resaltada hacia arriba/abajo para seleccionar uno de los controles.
CONTROL ◀▶	Desplaza la zona resaltada a izquierda/derecha para seleccionar los menús de control.	Desplaza la barra a izquierda/ derecha para aumentar o reducir el ajuste.
PROCEED (continuar)	No tiene función.	Activa Auto Adjust y todas las funciones de RESET.
RESET (restablecer)el control resaltado actualmente con la configuración de fábrica.	Restablece todos los controles del menú resaltado.	Reajusta el control resaltado.

NOTA: Al pulsar RESET, aparece una ventana de advertencia que le permitirá cancelar la función de restablecer.

Controles de brillo/contraste

BRILLO

Ajusta el brillo de la imagen global y del fondo.

CONTRASTE

Ajusta el brillo de la imagen respecto al fondo.

AUTO

CONTRASTE DE AUTOAJUSTE

Ajusta la imagen que aparece para las entradas de vídeo no estándar.

Español-7

OSM LOCK OUT (bloqueo de OSM)

El control OSM LOCK OUT bloquea totalmente el acceso a todas las funciones de control de OSM. Si se intenta activar los controles OSM mientras está activado el modo LOCK OUT, aparecerá una ventana indicando que los controles OSM están bloqueados.

• Para introducir el modo LOCK OUT, pulse simultáneamente los botones PROCEED y ▼. Aparecerá la ventana LOCK OUT.
• Para activar la función de LOCK OUT, pulse simultáneamente y mantenga pulsados los botones PROCEED y ▲. La ventana OSM desaparecerá al cabo de unos segundos y se activará la función LOCK OUT.
• Para desactivar el modo LOCK OUT, pulse simultáneamente los botones PROCEED y ▲.

AUTO

Autoajuste

Ajusta automáticamente la Posición de la imagen, el tamaño H, y la configuración de precisión.

Controles de posición

POSICIÓN H.

Controla la posición horizontal de la imagen en el área de visualización de la pantalla de cristal líquido.

POSICIÓN V.

Controla la posición vertical de la imagen en el área de visualización de la pantalla de cristal líquido.

AUTO

AUTO

Fija automáticamente la posición horizontal y vertical de la imagen del área de visualización de la pantalla de cristal líquido.

Controles de ajuste de la imagen

TAMAÑO H.

Ajusta el tamaño horizontal aumentando o reduciendo esta configuración.

Español-8

PRECISIÓN

Mejora el enfoque, la claridad y la estabilidad de la imagen aumentando o reduciendo esta configuración.

AUTO

Ajusta automáticamente el tamaño H. y la configuración de precisión.

Sistema de control del color

La predefinición de cinco colores selecciona la configuración del color deseada. Cada configuración de color viene ajustada de fábrica.

R,V,A: Aumenta o disminuye el color rojo, verde o azul en función del que se seleccione. La modificación del color aparecerá en la pantalla y la dirección (aumento o disminución) se mostrará en las barras.

Herramientas

POS H OSM

OS V OSM

Puede decidir dónde desearía que apareciera la ventana de control OSM en su pantalla. Seleccionando Posición de OSM podrá ajustar manualmente la posición del menú de control OSM a la izquierda, derecha, arriba o abajo.

ALL RESET (restablecer todo)

Seleccionando ALL RESET podrá restablecer todas las configuraciones de control de OSM de fábrica. Podrá restablecer cada configuración resaltando el control que desea utilizar y pulsando el botón RESET.

i Información 1

Indica la configuración de la resolución y frecuencia de la visualización actual del monitor.

Información 2

Indica el Nombre del modelo, el Número de serie y el URL.

Avisador de resolución: Además de que la visualización permite otras resoluciones (como todas las pantallas planas), es una matriz fija de píxeles y se utiliza preferentemente con la resolución estándar:

1024 x 768. Para más información, consulte su tarjeta de visualización o el manual del sistema.

Español-9

Uso recomendado

Medidas de seguridad y mantenimiento

PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES INSTRUCCIONES AL CONFIGURAR Y UTILIZAR EL MONITOR EN COLOR LCD MULTISYNC:

- NO ABRA EL MONITOR. El monitor no contiene piezas que deba manipular el usuario. Si se abren o retiran las cubiertas, existe el riesgo de sufrir descargas eléctricas peligrosas u otros daños. Las tareas de servicio deberá realizarlas personal de servicio cualificado.

- No vierta ningún líquido en la caja ni utilice el monitor cerca del agua.

- No inserte objetos de ningún tipo en las ranuras de la caja, porque podrían tocar puntos con tensión peligrosos y ser dañinos o letales, o causar descargas eléctricas, fuego o fallos en el equipo.

- No coloque objetos pesados en el cable de potencia. Si éste quedara dañado, podrían producirse descargas o fuego.

- No coloque este producto sobre un carro, soporte o mesa inclinado o inestable, ya que el monitor podría caerse y producirse daños graves.

- Al utilizar el monitor LCD MultiSync con su alimentación de CA 126-240 V, utilice un cable de alimentación adecuado al voltaje de la caja de enchufe de corriente alterna en cuestión. El cable de alimentación que utilice debe estar autorizado y cumplir las normas de seguridad de su país. (en el Reino Unido debe utilizarse el tipo H05VV-F.)

- No coloque objetos sobre el monitor ni utilice el monitor al aire libre.

- El interior del tubo fluorescente situado dentro del monitor de cristal líquido contiene mercurio.

Respete las ordenanzas de su municipio a la hora de desechar el tubo.

- En el Reino Unido, utilice un cable de potencia autorizado BS con enchufe moldeado que tenga un fusible negro (5A) instalado para utilizarlo con este monitor. Si el monitor se le ha suministrado sin cable de potencia, póngase en contacto con su proveedor.

Desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio cualificado si se dan algunas de estas circunstancias:

- Si el cable de alimentación o el enchufe está dañado.

- Si se ha derramado líquido o han caído objetos dentro del monitor.

- Si el monitor ha estado expuesto a la lluvia o el agua.

Español-10

• Si el monitor se ha caído o se ha dañado la caja.
• Si el monitor no funciona con normalidad y ha seguido las instrucciones de servicio.
• No doblegue el cable de potencia.
• No utilice el monitor en zonas con altas temperaturas, húmedas, con polvo o con grasa.
• No cubra la abertura del monitor.
• Si se rompe el monitor, no toque el cristal líquido.
• Si se rompe el cristal. Trátelo con cuidado.

Peligro

• Coloque el monitor en un lugar debidamente ventilado para permitir que el calor se disipe sin problemas. No bloquee las aberturas ventiladas ni coloque el monitor cerca de un radiador u otras fuentes de calor. No coloque nada sobre el monitor.
• El conector del cable de alimentación es el principal modo de desconectar el sistema de la tensión de alimentación. El monitor debería estar instalado cerca de una caja de enchufe de fácil acceso.
• Trate con cuidado el monitor al transportarlo. Guarde el embalaje. Podría necesitarlo para futuros transportes.

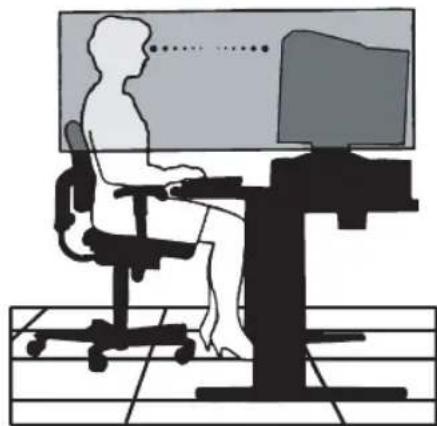

SI EL MONITOR ESTÁ SITUADO Y AJUSTADO CORRECTAMENTE, EL USUARIO SENTIRÁ MENOR FATIGA EN LOS OJOS, HOMBROS Y CUELLO. CUANDO COLOQUE EL MONITOR, COMPRUEBE LO SIGUIENTE:

• Para garantizar el óptimo rendimiento, deje el monitor en marcha durante 20 minutos para que se caliente.
• Ajuste la altura del monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo. Sus ojos deben mirar ligeramente hacia bajo al observar el centro de la pantalla.
• Coloque el monitor a 16 pulgadas de distancia de los ojos como mínimo y a 28 como máximo. La distancia óptima es de 21 pulgadas.
• Descanse la vista periódicamente enfocándola hacia un objeto situado a 20 pies como mínimo. Parpadee con frecuencia.

• Coloque el monitor en un ángulo de 90° respecto a las ventanas u otras fuentes de luz para evitar al máximo los brillos y reflejos. Ajuste la inclinación del monitor de modo que las luces del techo no reflejen en la pantalla.
• Si el reflejo de la luz le impide ver adecuadamente la pantalla, utilice un filtro antirreflectante.
• Limpie la superficie del monitor con pantalla de cristal líquido con un paño sin hilachas y no abrasivo. No utilice líquidos limpiadores ni limpiacristales.
• Ajuste los controles de brillo y contraste del monitor para mejorar la legibilidad.
• Utilice un atril para documentos y colóquelo cerca de la pantalla.
• Coloque aquello en lo que más fija la vista (la pantalla o el material de referencia) directamente en frente de usted para evitar tener la cabeza girada al teclear.
• Evite visualizar patrones fijos en el monitor durante largos períodos de tiempo. De ese modo, evitará la persistencia de la imagen (efectos post-imagen).
• Revise su vista con regularidad.

Ergonomía

Para conseguir las máximas ventajas ergonómicas, recomendamos que:

• No coloque el control del contraste en la posición máxima
• Utilice los controles Tamaño y Posición predefinidos con señales estándar
• Utilice la configuración de color predefinida
• Utilice señale no entrelazadas con un velocidad de regeneración de la imagen vertical de 60-75 Hz
• No utilice el color azul primario en un fondo oscuro, ya que no se ve fácilmente y dado que el contraste es insuficiente, podría provocarle fatiga en los ojos.

Español-12
