| Τύπος προϊόντος | Σφυροδράπανο χωρίς ψήκτρες (κρουστικό δράπανο) |
| Ονομαστική τάση | 20 V |
| Τύπος κινητήρα | Χωρίς ψήκτρες (brushless) |
| Ταχύτητα χωρίς φορτίο | 0 - 1.350 min⁻¹ |
| Συχνότητα κρούσης | 0 - 4.750 κρούσεις/λεπτό |
| Δύναμη κρούσης | 3 J |
| Μέγ. βάθος διάτρησης (σκυρόδεμα) | 22 mm |
| Μέγ. βάθος διάτρησης (χάλυβας) | 13 mm |
| Μέγ. βάθος διάτρησης (ξύλο) | 30 mm |
| Υποδοχή εργαλείου | SDS-plus |
| Τρόποι λειτουργίας | Διάτρηση, κρουστική διάτρηση, σμίλευση, περιστροφή σμίλης |
| Τύπος μπαταρίας | Li-ion 20 V (πωλείται ξεχωριστά σε αυτή την έκδοση) |
| Ένδειξη φόρτισης μπαταρίας | 3 LED (χωρητικότητα) |
| Φορτιστής | LED ένδειξη: σταθερό πράσινο (έτοιμο), κόκκινο που αναβοσβήνει (φόρτιση), σταθερό πράσινο (φορτισμένο) |
| Πρόσθετη λαβή | Ναι, ρυθμιζόμενη με επένδυση Softgrip |
| Στάση βάθους | Ναι |
| Συσκευή προστασίας από σκόνη | Ναι, περιλαμβάνεται καπάκι προστασίας από σκόνη |
| Φωτισμός | Λυχνία LED εργασίας |
| Φορά περιστροφής | Αριστερά/Δεξιά, κλείδωμα σε κεντρική θέση |
| Μεταβλητή ταχύτητα | Ναι, με πίεση στη σκανδάλη |
| Υλικό περιέλιξης κινητήρα | Χαλκός |
| Ηχητική πίεση (LpA) | 86 dB(A) |
| Ηχητική ισχύς (LwA) | 97 dB(A) |
| Δονήσεις (aw) | 10,5 m/s² (K=1,5 m/s²) |
| Εγγύηση | 36 μήνες (χωρίς μπαταρία, φορτιστή, αξεσουάρ) |
| Περιεχόμενο συσκευασίας | Σφυροδράπανο, στάση βάθους, πρόσθετη λαβή, καπάκι προστασίας από σκόνη, 3 τρυπάνια SDS (∅6,8,10 mm), σμίλη μύτης 250 mm, επίπεδη σμίλη 14x250 mm, εγχειρίδιο οδηγιών |
| Συντήρηση | Καθαρίζετε τις σχισμές εξαερισμού με μαλακό πανί· μη χρησιμοποιείτε διαλύτες |
| Ασφάλεια | Φοράτε ΜΑΠ (γυαλιά, μάσκα, γάντια, κράνος, ωτοασπίδες)· αποφεύγετε επαφή με κρυφά καλώδια· χρησιμοποιείτε πρόσθετη λαβή |
Συχνές ερωτήσεις - POWDP15630 PowerPlus
Ερωτήσεις χρηστών για POWDP15630 PowerPlus
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το τρυπάνι σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας POWDP15630 - PowerPlus και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. POWDP15630 της μάρκας PowerPlus.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWDP15630 PowerPlus
EL Ελληνικά Μετάφραση του πρωτότυπου εγχειριδίου οδηγιών
HR HRVATSKI PRIJEVOD ORIGINALNOG PRIRUČNIKA S UPUTAMA ZA RAD
CS ČESKY PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ
SK SLOVENČINA PREKLAD NÁVODU NA POUŽÍVANIE Z ORIGINÁLU
RO ROMÂNĂ TRADUCEREA MANUALULUI DE INSTRUCTIUNI ORIGINALE
PL POLSKI TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI
3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ 3
4 ΣΥΜΒΟΛΑ......4
5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ....4
5.1 Χώρος εργασίας......4
5.2 Нлектрикή ασφάλεια......4
5.3 Ατομική ασφάλεια 5
5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων 5
5.5 Σέρβις....6
6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΥΠΑΝΙΑ......6
7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΦΟΡΤΙΣΤΕΣ ...... 7
7.1 Μπαταρίες....7
7.2 Φορτιστές......8
8 XAPAKTHPISTIKA 8
8.1 Μπαταρία ιόντων λιθίου (5) 8
9 ΛΕΙΤΟΥΡΓΙΑ 8
9.1 Φόρτιση του πακέτου μπαταρίας ....8
9.1.1 Ένδειξη φόρτισης (Εικ. 1)......9
9.2 Δείκτης χωρητικότητας μπαταρίας (Εικ. 1α)....9
9.3 Τοποθέτηση και αφαίρεση της μπαταρίας (Εικ. 2)......9
9.4 Συναρμογή και αλλαγή εργαλείων (Εικ. 3) ...... 10
9.5 Αφαίρεση εργαλείου SDS-plus....10
9.6 Αναμμα και Σβήσιμο ....10
9.6.1 Διακόπτης ασφάλισης (Εικ. 4)......10
9.6.2 Κατεύθυνση περιστροφής (Εικ. 5)......10
9.6.2.1 Περιστροφή προς τα δεξιά:....10
9.6.2.2 Περιστροφή προς τα αριστερά:....10
9.6.3 Μεταβαλλόμενη ταχύτητα....10
POWERPLUS HIGH QUALITY TOOLS
POWDP15630 EL
9.7 Λαβή (Εικ. 6)....10
9.8 Αναστολέας βάθους....11
9.9 Σύστημα συλλογής σκόνης 11
9.10 Επιλογέας τρόπου λειτουργίας 11
9.11 Φως LED (Eik. 7) 11
9.12 Πώς να χρησιμοποιήσετε το κατεδαφιστικό....12
10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ...... 12
10.1 Καθάρισμα....12
10.2 Συντήρηση 12
11 TEXNIKA ΣΤΟΙΧΕΙΑ 12
12 ΘΟΡΥΒΟΣ....13
13 ΕΓΓΥΗΣΗ .... 13
14 ПЕРІВАЛЛОН....14
15 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ 14

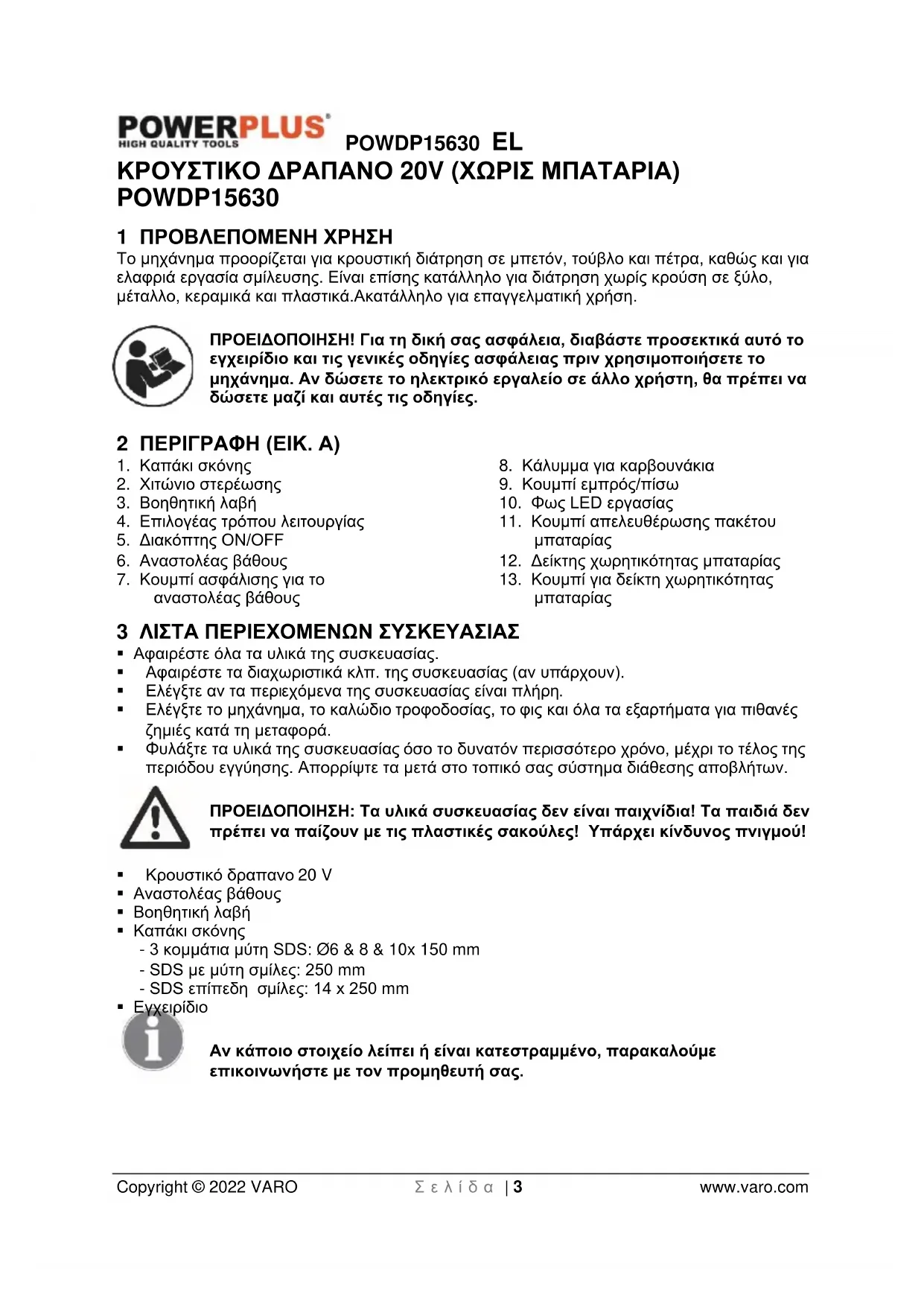

ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟ 20V (ΧΩΡΙΣ ΜΠΑΤΑΡΙΑ) ΡΟWDP15630
Το μηχάνημα προορίζεται για κρουστική διάτρηση σε μπετόν, τούβλο και πέτρα, καθώς και για ελαφριά εργασία σμίλευσης. Είναι επίσης κατάλληλο για διάτρηση χωρίς κρούση σε ξύλο, μέταλλο, κεραμικά και πλαστικά.Ακατάλληλο για επαγγελματική χρήση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες.
- Καπάκι σκόνης
- Χιτώνιο στερέωσης
- Βοηθητική λαβή
- Επιλογέας τρόπου λειτουργίας
- Διακόπτης ON/OFF
- Αναστολέας βάθους
-
Κουμπί ασφάλισης για το αναστολέας βάθους
-
Κάλυμμα για καρβουνάκια
- Κουμπί εμπρός/πίσω
- Φως LED εργασίας
- Κουμπί απελευθέρωσης πακέτου μπαταρίας
- Δείκτης χωρητικότητας μπαταρίας
- Κουμπί για δείκτη χωρητικότητας μπαταρίας
3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ
▪ Αφαιρέστε όλα τα υλικά της συσκευασίας.
■ Αφαιρέστε τα διαχωριστικά κλπ. της συσκευασίας (αν υπάρχουν).
Ελέγξτε αν τα περιεχόμενα της συσκευασίας είναι πλήρη.
Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις και όλα τα εξαρτήματα για πιθανές ζημιές κατά τη μεταφορά.
Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος πνιγμού!
■ Κρουστικό δραπανο 20 V
■ Αναστολέας βάθους
■ Βοηθητική λαβή
■ Καπάκι σκόνης
- 3 κομμάτια μύτη SDS: ∅6 & 8 & 10x 150 mm
- SDS με μύτη σμίλες: 250 mm
- SDS επίπεδη σμίλες: 14 x 250 mm
■ Εγχειρίδιο
Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας.
4 ΣΥΜΒΟΛΑ
Σε αυτό το εγχειρίδιο ή/και πάνω στο μηχάνημα χρησιμοποιούνται τα εξής σύμβολα:
 | Δηλώνει κίνδυνο τραυματισμού ή βλάβης στο εργαλείο. |  | Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών Οδηγιών. |
 | Διαβάστε το εγχειρίδιο πριν από τη χρήση. |  | Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης (μόνο για φορτιστή). |
 | Θερμοκρασία περιβάλλοντος 40 °C μέγ. (μόνο για μπαταρία). |  | Μην εκθέσετε τον φορτιστή και το πακέτο μπαταριών στο νερό. |
 | Χρησιμοποιείτε την μπαταρία και τον φορτιστή μόνο μέσα σε κλειστό χώρο. |  | Μην κάψετε το πακέτο μπαταρίας ή τον φορτιστή. |
5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ
Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).
5.1 Χώρος εργασίας
■ Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.
■ Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών.
- Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.
5.2 Ηλεκτρική ασφάλεια
Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.
- Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
- Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας.
Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
POWDP15630 EL
- Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.
- Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.
5.3 Ατομική ασφάλεια
- Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.
- Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.
- Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.
- Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηνήσει σε τραυματισμό.
- Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εροναλείο σε απροσδόκητες καταστάσεις.
- Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.
- Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.
5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων
Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο πορορίζεται.
Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.
- Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.
Φυλάσσετε το ηλεκτρικό εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.
- Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.
POWDP15630 EL
- Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.
Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
5.5 Σέρβις
- Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας.
6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΥΠΑΝΙΑ
- Να χειρίζεστε τα ηλεκτρικά εργαλεία από τις μονωμένες λαβές, γιατί το κοπτικό εργαλείο μπορεί να έρθει σε επαφή με κάποια κρυφή καλωδίωση. Εάν υπάρξει επαφή με ηλεκτροφόρο καλώδιο, θα περάσει ηλεκτρικό ρεύμα στα εκτεθειμένα μεταλλικά μέρη του εργαλείου, προκαλώντας ηλεκτροπληξία στο χειριστή.
- Αφήστε τη μύτη να κρυώσει προτού την ακουμπήσετε, αλλάξετε ή προσαρμόσετε. Οι μύτες θερμαίνονται σημαντικά κατά τη χρήση και μπορεί να υποστείτε έγκαυμα.
- Αποφύγετε να θέτετε το εργαλείο σε λειτουργία χωρίς λόγο. Ξεκινήστε την εργασία σας αμέσως αφού ενερνοποιήσετε το εργαλείο.
Μην αφήνετε κάτω το εργαλείο μέχρι να σταματήσει εντελώς. Τα κινούμενα μέρη του μπορεί να πιαστούν στην επιφάνεια και να απομακρύνουν βίαια το εργαλείο από τα χέρια σας.
- Κατά τη χρήση ενός ηλεκτρικού εργαλείου χειρός, να το κρατάτε γερά και με τα δύο χέρια νια να αντιστέκεστε στη ροπή εκκίνησης.
- Μην αφήνετε το εργαλείο χωρίς επίβλεψη όταν είναι συνδεδεμένο με την μπαταρία. Απενεργοποιήστε το εργαλείο και αφαιρέστε την μπαταρία προτού φύνετε.
- Ο φορτιστής μπαταρίας ανεβάζει θερμοκρασία κατά τη χρήση. Η θερμότητα που εκπέμπει ο φορτιστής μπορεί να φθάσει σε επισφαλή επίπεδα και, εάν δεν υπάρχει επαρκής αερισμός, μπορεί να προκληθεί πυρκαγιά λόγω ηλεκτρικής βλάβης ή χρήσης του εργαλείου σε ζεστό περιβάλλον. Μην τοποθετείτε το φορτιστή σε εύφλεκτη επιφάνεια. Μην εμποδίζετε τις σχισμές αερισμού που ενδεχομένως διαθέτει ο φορτιστής. Να αποφεύγετε ιδιαίτερα την τοποθέτηση του φορτιστή επάνω σε χαλιά. Εκτός από εύφλεκτα, εμποδίζουν και τις σχισμές αερισμού κάτω από το φορτιστή. Τοποθετήστε το φορτιστή επάνω σε μια σταθερή, συμπαγή, μη εύφλεκτη επιφάνεια (π.χ. σταθερός μεταλλικός πάγκος εργασίας ή δάπεδο από μπετόν) τουλάχιστον 30 εκατοστά μακρυά από όλα τα εύφλεκτα αντικείμενα, όπως κουρτίνες ή τοίχους. Ο χώρος πρέπει να διαθέτει πυροσβεστήρα και ανιχνευτή καπνού. Να επιτηρείτε τακτικά το φορτιστή και την μπαταρία κατά τη διάρκεια της φόρτισης.
■ Το προϊόν αυτό δεν είναι παιχνίδι. Κρατήστε το μακριά από τα παιδιά.
- Οι προειδοποιήσεις, οι προφυλάξεις και οι οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο οδηγιών δεν μπορούν να καλύψουν όλες τις πιθανές συνθήκες και καταστάσεις. Πρέπει να γίνει κατανοητό από τον χειριστή ότι η κοινή λογική και η προσοχή είναι παράγοντες που αφορούν τον ίδιο και δεν μπορούν να εγσωματωθούν σε αυτό το προϊόν.
- Σιγουρεύεστε για τη σταθερότητά σας πάνω σε σκάλες και ικριώματα όταν κάνετε διάτρηση ελεύθερα.
- Χρησιμοποιήστε έναν ανιχνευτή καλωδίων για να εντοπίσετε γραμμές τηλεφώνου, ηλεκτρικού δικτύου, νερού, κλπ. μέσα στους τοίχους. Αποφύγετε να αγγίξετε ηλεκτροφόρα τμήματα ή αγωγούς.
POWDP15630 EL
- Φοράτε προστατευτικά αυτιών για να προστατέψετε την ακοή σας. Η απώλεια της ακοής υπορεί να είναι σταδιακή!
- Φοράτε προστατευτικά γυαλιά και χρησιμοποιείτε μάσκα για τη σκόνη αν η εργασία σας δημιουρνεί σκόνη.
■ Μη χρησιμοποιήσετε το υνχάνημα σε περιοχές όπου υπάρχουν ατιοί ή εύφλεκτα υνρά. - Οι κεφαλές των σμιλών και οι κοπτικές κεφαλές μπορούν να εκσφενδονιστούν κατά λάθος από το μηχάνημα και να προκαλέσουν σοβαρό τραυματισμό.
■ Πριν ξεκινήσετε την εργασία, ελέγχετε πάντα αν η κεφαλή της σμίλης ή η κοπτική κεφαλή είναι καλά ασφαλισμένη στον σφινκτήρα.
Εξετάζετε τακτικά τον σφινκτήρα νια ενδείξεις φθοράς ή ζημιάς.
Μη βάζετε σε λειτουργία ποτέ ένα εργαλείο κρούσης προτού το βάλετε να πιέζει το αντικείμενο υπό επεξεργασία (τοίχο, οροφή, κλπ.). - Προστατεύετε τα μάτια σας και των άλλων ατόμων που τυχόν να εργάζονται κοντά σας από τα σωματίδια και τα θραύσματα που πετάγονται από το μηχάνημα. Φοράτε κράνος! Φτιάχνετε μεσότοιχους!
- Φοράτε γάντια εργασίας για να προστατεύετε τα δάχτυλά σας από τυχόν γδάρσιμο και τραγματισμό.
- Οι κραδασμοί μπορούν να κάνουν ζημιά στο σύστημα χεριού-βραχίονα. Μην αφήνετε τους κραδασμούς να συνεχίζονται περισσότερο από ένα ελάχιστο χρονικό διάστημα.
7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΦΟΡΤΙΣΤΕΣ
Να χρησιμοποιείτε αποκλειστικά μπαταρίες και φορτιστές που αφορούν αυτό το μηχάνημα.
7.1 Μπαταρίες
■ Μην επιχειρήσετε ποτέ να τις ανοίξετε νια οποιονδήποτε λόνο.
- Μην αποθηκεύσετε το προϊόν σε μέρος όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C
▪ Φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος, μεταξύ 4 °C και 40 °C.
- Φυλάσσετε τις μπαταρίες σας σε δροσερό και ξηρό μέρος (5 °C-20 °C). Μην αποθηκεύσετε ποτέ τις μπαταρίες αποφορτισμένες.
- Είναι καλύτερο για τις μπαταρίες ιόντων λιθίου να αποφορτίζονται και να τις επαναφορτίζονται τακτικά (τουλάχιστον 4 φορές το χρόνο). Η ιδανική φόρτιση για μακροπρόθεσμη αποθήκευση της μπαταρίας σας ιόντων λιθίου είναι στο 40% της χωρητικότητάς της.
- Όταν απορρίπτετε μπαταρίες, ακολουθείτε τις οδηγίες που δίνονται στην ενότητα "Προστασία του περιβάλλοντος".
Μην προκαλέσετε βραχυκύκλωμα. Αν ο θετικός (+) και ο αρνητικός (-) ακροδέκτης έρθουν σε επαφή μεταξύ τους άμεση ή μέσω τυχαίας επαφής με μεταλλικά αντικείμενα, η μπαταρία θα βραχυκυκλωθεί και θα προκληθεί υπερβολική ένταση ρεύματος που με τη σειρά του θα δημιουργήσει θερμότητα η οποία μπορεί να έχει ως αποτέλεσμα να σπάσει το περίβλημα ή να προκληθεί φωτιά.
- Μη θερμάνετε μπαταρίες. Αν οι μπαταρίες θερμανθούν πάνω από τους 100 °C, τα στεγανοποιητικά και μονωτικά διαχωριστικά και άλλα εξαρτήματα από πολυμερή υλικά μπορεί να καταστραφούν, με αποτέλεσμα τη διαρροή ηλεκτρολύτη ή/και εσωτερικού βραχυκυκλώματος και στη συνέχεια τη δημιουργία θερμότητας που θα προκαλέσει σχίσιμο ή φωτιά. Επιπλέον, μη ρίχνετε μπαταρίες στη φωτιά, γιατί μπορεί να προκληθεί έκρηξη ή/και έντονη καύση.
POWDP15630 EL
- Υπό ακραίες συνθήκες, μπορεί να προκληθεί διαρροή μπαταρίας. Σε περίπτωση που παρατηρήσετε υγρό πάνω στην μπαταρία, κάντε τα εξής:
-Σκουπίστε προσεκτικά το υγρό με ένα πανί. Αποφύγετε την επαφή με το δέρμα.
-Σε περίπτωση επαφής με το δέρμα ή τα μάτια, ακολουθήστε τις παρακάτω οδηγίες:
√ Ξεπλύνετε αμέσως με νερό. Ουδετεροποιήστε με ένα ήπιο οξύ, όπως χυμό λεμονιού ή ξύδι.
√ Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με άφθονο καθαρό νερό για τουλάχιστον 10 λεπτά. Συμβουλευτείτε γιατρό.
Κίνδυνος πυρκαγιάς! Αποφύγετε το βραχυκύκλωμα των επαφών μιας αποσπασμένης μπαταρίας. Μην κάψετε την μπαταρία.
7.2 Φορτιστές
■ Μην επιχειρήσετε ποτέ να φορτίσετε μη επαναφορτιζόμενες μπαταρίες.
■ Αντικαταστήστε αμέσως οποιοδήποτε καλώδιο χαλάσει.
▪ Μην εκθέσετε τον φορτιστή στη βροχή.
■ Mην ανοίξετε τον φορτιστή.
■ Μην πασπατεύετε τον φορτιστή.
- Ο φορτιστής προορίζεται για χρήση μόνο σε εσωτερικό χώρο.
8 XAPAKTHPIΣTIKA
8.1 Μπαταρία ιόντων λιθίου (5)
Πλεονεκτήματα μπαταριών ιόντων λιθίου:
- Οι μπαταρίες ιόντων λιθίου έχουν μεγαλύτερη αναλογία χωρητικότητας/βάρους (περισσότερη ισχύς με λιγότερο βάρος, πιο συμπαγής μπαταρία).
- Χωρίς φαινόμενο μνήμης (η απώλεια της χωρητικότητας μετά από αρκετούς κύκλους φόρτισης/αποφόρτισης) όπως άλλοι τύποι μπαταριών. (νικελίου-καδμίου, νικελίου-μετάλλου,...).
▪ Περιορισμένη εκφόρτιση μπαταρίας (ανατρέξτε επίσης στο κεφάλαιο: Φύλαξη).
9 ΛΕΙΤΟΥΡΓΙΑ
9.1 Φόρτιση του πακέτου μπαταρίας
Το συγκρότημα μπαταριών για αυτό το εργαλείο έχει χαμηλή φόρτιση για την αποτροπή πιθανών προβλημάτων, επομένως, πρέπει να φορτίσετε την μπαταρία πριν την πρώτη χρήση.
Σημείωση: Οι ισχύς των μπαταριών δεν φτάνει στο μέγιστο με την πρώτη φόρτιση. Η πλήρης φόρτιση θα επιτευχθεί μετά από αρκετούς κύκλους φόρτισης. Η μπαταρία πρέπει να χρησιμοποιείται μόνο σε εσωτερικό χώρο.
Μετά από κανονική χρήση, απαιτείται περίπου 1 ώρα φόρτιση για να φορτιστεί πλήρως η μπαταρία.
Το πακέτο μπαταρίας θα είναι ελαφρώς ζεστό στο άγγιγμα κατά τη φόρτιση. Αυτό είναι φυσιολογικό και δεν είναι ένδειξη προβλήματος.
Μην τοποθετήσετε τον φορτιστή σε μέρος με υπερβολική ζέστη ή κρύο. Το καλύτερο είναι η κανονική θερμοκρασία δωματίου. Όταν η μπαταρία φορτιστεί πλήρως, αποσυνδέστε τον φορτιστή από το ρεύμα και αφαιρέστε το πακέτο μπαταρίας από τον φορτιστή.
Σημείωση:
- Περιμένετε να κρυώσει τελείως το πακέτο μπαταρίας πριν από τη φόρτιση.
- Επιθεωρείτε το πακέτο μπαταρίας πριν από τη φόρτιση. Μη φορτίσετε ένα πακέτο μπαταρίας που έχει ραγίσει ή έχει διαρροή.
9.1.1 'Ενδειξη φόρτισης (Εικ. 1)
Συνδέστε το φορτιστή στην πρίζα ρεύματος:
▪ Σταθερό πράσινο: έτοιμο για φόρτιση.
- Αναβοσβήνει κόκκινο κατά τη φόρτιση.
▪ Σταθερό πράσινο: φορτίστηκε.
▪ Σταθερό πράσινο και κόκκινο: ζημιά στην μπαταρία ή στο φορτιστή.
Σημείωση: Αν το πακέτο μπαταρίας δεν μπορεί να τοποθετηθεί καλά, αποσυνδέστε το και βεβαιωθείτε ότι είναι το σωστό μοντέλο για αυτό τον φορτιστή, όπως φαίνεται στο διάγραμμα προδιαγραφών. Μη φορτίσετε κανένα άλλο πακέτο μπαταρίας ή οποιοδήποτε πακέτο μπαταρίας που δεν μπορεί να τοποθετηθεί με ασφάλεια στον φορτιστή.
- Να επιτηρείτε τακτικά το φορτιστή και την μπαταρία όταν είναι σε σύνδεση.
- Όταν ολοκληρωθεί η φόρτιση, βγάλτε το φορτιστή από την πρίζα και αποσυνδέστε τον από την μπαταρία.
- Αφήστε την μπαταρία να κρυώσει εντελώς προτού τη χρησιμοποιήσετε.
- Φυλάξτε το φορτιστή και την μπαταρία σε εσωτερικό χώρο, μακριά από τα παιδιά.
ΣΗΜΕΙΩΣΗ: Αν η μπαταρία ζεσταθεί πολύ μετά από συνεχή χρήση του εργαλείου, αφήστε τη να κρυώσει στη θερμοκρασία δωματίου πριν τη φορτίσετε. Αυτό θα παρατείνει τη διάρκεια ζωής των μπαταριών σας.
ΣΗΜΕΙΩΣΗ: Αφαιρείτε το πακέτο μπαταρίας από τη βάση του φορτιστή, χρησιμοποιώντας τον αντίχειρα ή τα δάχτυλά σας, πατώντας μέσα το κουμπί απελευθέρωσης του πακέτου μπαταρίας και ταυτόχρονα τραβώντας έξω το πακέτο μπαταρίας.
9.2 Δείκτης χωρητικότητας μπαταρίας (Εικ. 1a)
Στην μπαταρία υπάρχουν δείκτες χωρητικότητας της μπαταρίας και μπορείτε να ελέγχετε την κατάσταση της χωρητικότητάς της πατώντας το κουμπί (12). Προτού χρησιμοποιήσετε το μηχάνημα, πατήστε τη σκανδάλη για να ελέγξετε εάν η μπαταρία είναι επαρκώς φορτισμένη. Αυτά τα 3 LED δείχνουν την κατάσταση της φόρτισης της μπαταρίας:
3 LED αναμμένα: Μπαταρία πλήρως φορτισμένη.
2 LED αναμμένα: Μπαταρία φορτισμένη κατά 60%.
1 LED αναμμένο: Μπαταρία σχεδόν εκφορτισμένη.
9.3 Τοποθέτηση και αφαίρεση της μπαταρίας (Εικ. 2)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν κάνετε οποιαδήποτε ρύθμιση, βεβαιωθείτε ότι το δράπανο είναι σβηστό, με τον επιλογέα κατεύθυνσης περιστροφής στη μεσαία θέση.
- Αφαιρέστε την μπαταρία: πατήστε τον μηχανισμό απασφάλισης της μπαταρίας και, συγχρόνως, τραβήξτε την μπαταρία προς τα έξω.
Για να τοποθετήσετε πακέτο μπαταρίας της μπαταρίας, σπρώξτε το πάνω στις επαφές του εργαλείου.
POWDP15630 EL
9.4 Συναρμογή και αλλαγή εργαλείων (Εικ. 3)
Το μηχάνημα είναι εφοδιασμένο με σύστημα σύσφιγξης SDS-plus.
- Πριν την συναρμογή, καθαρίστε τα εργαλεία και επαλείψτε την επιφάνειά τους με ένα λεπτό στρώμα γράσου μηχανής.
▪ Τοποθετήστε την επιθυμητή μύτη στην υποδοχή μύτης. - Σπρώξτε και περιστρέψτε το καθαρισμένο από τη σκόνη εργαλείο μέσα στον εργαλειοφορέα, μέχρι να μην πάει άλλο. Το εργαλείο θα ασφαλιστεί εκεί αυτόματα.
■ Βεβαιωθείτε ότι το εργαλείο έχει ασφαλιστεί, τραβώντας το.
9.5 Αφαίρεση εργαλείου SDS-plus
Τραβήξτε προς τα πίσω το στερεωτικό χιτώνιο, κρατήστε το, και αφαιρέστε το εργαλείο. Τα εξαρτήματα μπορεί να είναι καυτά μετά από τη χρήση. Μην αγγίζετε με το χέρι την άκρη ενός εξαρτήματος! Φοράτε πάντα προστατευτικά γάντια για να αφαιρέστετε ένα εξάρτημα.
9.6 Αναμμα και Σβήσιμο
▪ Άναμμα: Πιέστε τον διακόπη λειτουργίας (5).
▪ Σβήσιμο: Ελευθερώστε τον διακόπτη λειτουργίας (5).
Προσοχή: Ο διακόπτης σκανδάλης μπορεί να χρησιμοποιηθεί ως μηχανισμός ελέγχου μεταβλητής ταχύτητας.
9.6.1 Διακόπτης ασφάλισης (Εικ. 4)
Ο διακόπτης σκανδάλης μπορεί να ασφαλιστεί στη θέση OFF.
Αυτό βοηθά στο να μειωθούν οι πιθανότητες τυχαίου ξεκινήματος του εργαλείου όταν αυτό δεν χρησιμοποιείται. Για να ασφαλίσετε τον διακόπτη σκανδάλης, θέστε τον επιλογέα κατεύθυνσης περιστροφής στην κεντρική θέση.
9.6.2 Κατεύθυνση περιστροφής (Εικ. 5)
Η κατεύθυνση της περιστροφής ελέγχεται από τον επιλογέα κατεύθυνσης περιστροφής που βρίσκεται πάνω από τον διακόπτη σκανδάλης.
9.6.2.1 Περιστροφή προς τα δεξιά:
Δεξιά: Για να επιλέξετε περιστροφή προς τα εμπρός, απελευθερώστε τον διακόπτη λειτουργίας και πιέστε τον μοχλό κίνησης εμπρός/πίσω προς την αριστερή πλευρά του εργαλείου.
9.6.2.2 Περιστροφή προς τα αριστερά:
Αριστερά: Για να επιλέξετε περιστροφή προς τα πίσω, πιέστε τον μοχλό προς τη δεξιά πλευρά του εργαλείου.
9.6.3 Μεταβαλλόμενη ταχύτητα
Αυτό το εργαλείο διαθέτει διακόπτη μεταβαλλόμενης ταχύτητας, με τον οποίο αυξάνετε την ταχύτητα και τη ροπή στρέψης, αυξάνοντας την πίεση της σκανδάλης. Η ταχύτητα ελέγχεται από τον βαθμό πίεσης πάνω στον διακόπτη-σκανδάλη.
9.7 Λαβή (Εικ. 6)
Για λόγους ασφαλείας, χρησιμοποιείτε το κρουστικό δράπανο πάντα με τη λαβή. Όταν εργάζεστε περιστρέφοντας τη λαβή, μπορείτε να διατηρείτε ασφαλή θέση του σώματος. Ξεσφίξτε και γυρίστε τη λαβή αριστερόστροφα.Περάστε τη θηλιά πάνω στον λαιμό του περιβλήματος του εργαλείου και τοποθετήστε τη λαβή. Μετά, σφίξτε τη λαβή.
POWDP15630 EL
9.8 Αναστολέας βάθους
Ξεσφίξτε τη λαβή και τοποθετήστε το ίσιο τμήμα του αναστολέα βάθους μέσα στην τρύπα.
Ρυθμίστε τον αναστολέα και ξανασφίξτε τη λαβή.
9.9 Σύστημα συλλογής σκόνης
Πριν εκτελέσετε μια εργασία κρουστικής διάτρησης κάθετα από πάνω, τραβήξτε έξω το σύστημα συλλογής σκόνης πάνω από την κοπτική κεφαλή.
9.10 Επιλογέας τρόπου λειτουργίας
 | Τρόπος λειτουργίας κρουστικής διάτρησης:Διάτρηση σε τοίχους, μπετόν και φυσική πέτρα.Μη χρησιμοποιήσετε τη λειτουργία κρουστικής διάτρησης για κεραμίδια ή άλλο υλικό που δεν μπορεί να αντέξει την ενέργεια της κρούσης. |
 | Λειτουργία σμίλευσης:Σμίλευση τοίχων, μπετόν και φυσικής πέτρας. |
 | Τρόπος λειτουργίας διάτρησης:Διάτρηση σε ξύλο, συνθετικά υλικά και μέταλλα. |
 | Περιστροφή σμίλης:Θέση μη λειτουργίας που χρησιμοποιείται μόνο για την περιστροφή της επίπεδης σμίλης στην επιθυμητή θέση. |
Σημαντικό! Για την κρουστική διάτρηση απαιτείται λίγη πίεση. Η πάρα πολύ πίεση δημιουργεί περιττό φορτίο πάνω στο μοτέρ. Ελέγχετε τακτικά τις κοπτικές κεφαλές. Ακονίζετε ή αντικαθιστάτε τις στομωμένες κοπτικές κεφαλές.
Μη χρησιμοποιήσετε το τσοκ SDS σε συνδυασμό με τη λειτουργία κρούσης/διάτρησης κρούσης!
9.11 Φως LED (Eik. 7)
Μπορείτε να ανάψετε το φως LED εργασίας πριν θέσετε σε λειτουργία το μοτέρ, αν πιέσετε ελαφρώς τον διακόπτη, και να φωτίσετε την περιοχή εργασίας, είτε για έλεγχο στην αρχή είτε συνεχώς για όλη τη διάρκεια της εργασίας σας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κοιτάζετε απευθείας τη φωτεινή δέσμη του φακού. Μην κατευθύνετε ποτέ τη δέσμη προς οποιοδήποτε άτομο ή αντικείμενο άλλο εκτός από το τεμάχιο εργασίας.
Μην κατευθύνετε σκόπιμα τη δέσμη προς άτομα και βεβαιώνεστε ότι δεν κατευθύνεται προς τα μάτια κάποιου ατόμου για περισσότερο από 0,25 δευτ.
9.12 Πώς να χρησιμοποιήσετε το κατεδαφιστικό
Αφού τοποθετήσετε την άκρη του εργαλείου στην επιφάνεια μπετόν, θέστε το εργαλείο σε λειτουρνία.
Χρησιμοποιώντας το βάρος του μηχανήματος και κρατώντας γερά το κατεδαφιστικό και με τα δύο χέρια. υπορείτε να ελένξετε το κλώτσημα που ενδεχομέγως να ακολουθήσει.
■ Συνεχίστε με μέτριο ρυθμό εργασίας. Η χρήση πολύ μεγάλης πίεσης θα μειώσει την απόδοση.
Η λειτουργία κρουστικής διάτρησης δεν θα ενεργοποιηθεί εάν το εργαλείο δεν συναντήσει αντίσταση.
ΠΡΟΣΟΧΗ Μετά από αρκετή ώρα χρήσης, το περίβλημα του κυλίνδρου γίνεται καυτό. Γι' αυτό, προσέχετε να μην κάψετε τα χέρια σας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην ασκείτε μεγάλη πίεση πάνω στο μηχάνημα. Ο μηχανισμός σφυροκόπησης ενεργοποιείται ασκώντας ελαφριά πίεση πάνω στο εργαλείο όταν η μύτη της σμίλης βρεθεί σε επαφή με το αντικείμενο εργασίας.
10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
10.1 Καθάρισμα
- Διατηρείτε καθαρές τις οπές εξαερισμού του εργαλείου για να μην υπερθερμανθεί το μοτέρ.
- Καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε χρήση.
▪ Διατηρείτε ελεύθερες τις σχισμές εξαερισμού από σκόνη και βρωμιές.
Εάν οι βρωμιές δεν βγουν χρησιμοποιήστε μαλακό ύφασμα βρεγμένο με σαπουνάδα. - Μη χρησιμοποιείτε ποτέ διαλυτικά όπως πετρέλαιο, αλκούλ, αμμωνία, κτλ. Αυτά τα διαλυτικά μπορεί να κάνουν ζημιά στα πλαστικά μέρη.
10.2 Συντήρηση
- Οι μηχανές μας έχουν σχεδιαστεί για μεγάλη διάρκεια λειτουργικής ζωής, με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό του μηχανήματος.
11 TEXNIKA ΣΤΟΙΧΕΙΑ
| Ονομαστική τάση | 20 V |
| Τύπος ηλεκτρικού μοτέρ | Επαγωγικό |
| Ταχύτητα περιστροφής | 0-1350 min ^-1 |
| Ικανότητα διάτρησης σκυροδέματος | 22 χιλ. |
| Ικανότητα διάτρησης ατσαλιού | 13 χιλ. |
| Ικανότητα διάτρησης ξύλου | 30 χιλ. |
| Ρυθμός κρούσης | 0-4750 κρούσεις/λεπτό |
| Έργο κρούσης | 3 J |
| 4 λειτουργίες | |
| Τύπος δεύτερης λαβής | Ρυθμιζόμενη βοηθητική λαβή |
| Μαλακή λαβή | Ναι |
| Υλικό περιέλιξης μοτέρ | Χαλκός |
12 ΘΟΡΥΒΟΣ
Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3)
Στάθμη ηχητικής πίεσης LpA 86dB(A)
Στάθμη ηχητικής ισχύος LwA 97dB(A)
ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A).
aw (Κραδασμοί)
10.5 m/s²
K = 1,5 ~m / s^2
13 ΕΓΓΥΗΣΗ
- Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.
- Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.
- Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.
- Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.
- Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.
Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92 90. - Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.
- Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.
- Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.
Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας συσκευής. - Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.
- Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)
■ Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του προϊόντος. - Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς.
- Πρέπει να φορτίζετε το εργαλείο σας τουλάχιστον 1 φορά τον μήνα για να εξασφαλίσετε τη βέλτιστη λειτουργία του.
14 ПЕРИВАЛЛОН
Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα, αλλά κατά τρόπο ασφαλή για το περιβάλλον.
Τα απορρίμματα που προέρχονται ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται ως οικιακά απορρίμματα. Φροντίστε για την ανακύκλωση όπου υπάρχουν κατάλληλες εγκαταστάσεις. Απευθυνθείτε στις αρμόδιες αρχές ή το κατάστημα αγοράς του προϊόντος για συμβουλές σχετικά με την ανακύκλωση.
15 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ
H VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι
προϊόν: κρουστικο δραπανο 20V
εμπορικό σήμα: POWERplus
μοντέλο: POWDP15630
είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση.
Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής):
2011/65/EU
2006/42/EC
2014/30/EU
Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής):
EN60745-1:2009
EN60745-2-6:2010
EN55014-1:2017
EN55014-2:2015
Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας,
Mentens Ludo
Ludo Mertens
Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης
