Produkttype	Trådløs børsteløs slagboremaskin (slagbor)
Merkespenning	20 V
Motortype	Børsteløs
Tomgangshastighet	0 - 1 350 min⁻¹
Slagfrekvens	0 - 4 750 slag/min
Slagkraft	3 J
Maks. boredybde (betong)	22 mm
Maks. boredybde (stål)	13 mm
Maks. boredybde (tre)	30 mm
Verktøyholder	SDS-plus
Driftsmoduser	Bor, slagbor, meisling, meiselrotasjon
Batteritype	Li-ion 20 V (selges separat i denne versjonen)
Batteriladingsindikator	3 LED (kapasitet)
Lader	LED-indikator: fast grønn (klar), blinkende rød (lader), fast grønn (ladet)
Ekstra håndtak	Ja, justerbart med Softgrip-belegg
Dybdeanslag	Ja
Støvbeskyttelse	Ja, støvdeksel inkludert
Belysning	LED-arbeidslys
Rotasjonsretning	Venstre/Høyre, lås i midtstilling
Variabel hastighet	Ja, ved trykk på avtrekkeren
Motorviklingsmateriale	Kobber
Lyttrykk (LpA)	86 dB(A)
Lydeffekt (LwA)	97 dB(A)
Vibrasjon (aw)	10,5 m/s² (K=1,5 m/s²)
Garanti	36 måneder (utenom batteri, lader, tilbehør)
Innhold i emballasjen	Slagboremaskin, dybdeanslag, ekstra håndtak, støvdeksel, 3 SDS-bor (∅6,8,10 mm), spissmeisel 250 mm, flatmeisel 14x250 mm, bruksanvisning
Vedlikehold	Rengjør ventilasjonsåpningene med en myk klut; ikke bruk løsemidler
Sikkerhet	Bruk personlig verneutstyr (vernebriller, maske, hansker, hjelm, hørselsvern); unngå kontakt med skjulte ledninger; bruk ekstra håndtak

Ofte stilte spørsmål - POWDP15630 PowerPlus

Hva er forskjellen mellom modusene bor, slagbor og meisling?

Modusen bor er for tre, metall, plast uten slag. Modusen slagbor er for betong, murstein, stein. Modusen meisling er for lett meisling. Bruk modusvelgeren (4) for å velge.

Hvordan lader jeg batteriet og hvor lang tid tar det?

Koble laderen til strømnettet, sett inn batteriet. Den røde LED-en blinker under lading, fast grønn når ladet. Ladetiden er omtrent 1 time. Lad kun innendørs mellom 4°C og 40°C.

Hvordan setter jeg inn og fjerner et SDS-plus-bor?

Rengjør og smør boret lett. Trykk det inn med en vridning i verktøyholderen til det klikker. For å fjerne det, trekk låsehylsen (2) bakover og trekk ut verktøyet. Bruk hansker hvis verktøyet er varmt.

Hva gjør jeg hvis batteriet ikke passer i laderen?

Kontroller at batteriet er kompatibelt med laderen (se spesifikasjoner). Hvis det ikke går inn riktig, ikke bruk makt. Bruk kun anbefalte PowerPlus-batterier.

Hvordan bruker jeg dybdeanslaget?

Løsne det ekstra håndtaket, sett anslagsstangen inn i det beregnede hullet, still inn ønsket dybde, og stram håndtaket igjen. Dette gjør det mulig å bore til en konstant dybde.

Hva betyr LED-ene på batteriet?

Trykk på knappen (12): 3 LED = batteriet fullt, 2 LED = 60%, 1 LED = nesten tomt. Lad opp så snart som mulig.

Kan jeg bruke dette verktøyet til boring i fliser?

Nei, ikke bruk slagmodus på fliser eller skjøre materialer. Bruk vanlig bormodus med et egnet bor.

Hvordan rengjør og vedlikeholder jeg verktøyet?

Rengjør ventilasjonsåpningene med en myk klut etter hver bruk. For gjenstridig smuss, bruk en fuktig klut med såpevann. Bruk aldri løsemidler (bensin, alkohol).

Hva gjør jeg hvis LED-lampen ikke lyser?

Kontroller at batteriet er ladet og riktig satt inn. Trykk lett på bryteren (5) for å slå på lampen før start. Hvis den ikke fungerer, kontakt kundeservice.

Hva er garantien på dette verktøyet?

Garantien er 36 måneder fra kjøpsdato. Den dekker produksjonsfeil, men ikke normal slitasje, batterier, ladere, tilbehør, eller skader som følge av feil bruk. Ta vare på kjøpsbeviset.

BRUKSANVISNING POWDP15630 PowerPlus

1 TILTENKT BRUK....3
2 BESKRIVELSE (FIG. A) 3
3 PAKKENS INNHOLD....3
4 SYMBOLFORKLARING .... 4
5 GENERELLE SIKKERHETSADVARSLER....4
5.1 Arbeidsplassen 4
5.2 Elektrisk sikkerhet ....4
5.3 Personsikkerhet....5
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 5
5.5 Service....5

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR BORMASKINER ....5

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE 6

7.1 Batterier....6
7.2 Ladere....7
8 FUNKSJONER....7
8.1 Li-ion batteri (5)....7
9 BRUK 7
9.1 Lade batteripakken 7
9.1.1 Ladeindikasjoner (Fig. 1)....8
9.2 Batterikapasitetsindikator (Fig. 1a)......8
9.3 Sette i og fjerne batteriet (Fig. 2)....8
9.4 Innsetting og utskifting av verktøy (Fig. 3)....9
9.5 Trekke ut SDS-verktøy....9
9.6 Start/stopp....9
9.6.1 Bryterlås (Fig. 4) 9
9.6.2 Rotasjonsretning: (Fig. 5)....9
9.6.2.1 Rotasjon med klokken:....9
9.6.2.2 Rotasjon mot klokken:....9
9.6.3 Variabel hastighet....9
9.7 Hjelpehåndtak (Fig. 6)....9

POWERPLUS HIGH QUALITY TOOLS

POWDP15630 NO

9.8 Dybdeanlegg 9
9.9 Støvavsug....10
9.10 Funksjonsvelger.... 10
9.11 LED-lys (Fig. 7)....10
9.12 Bruke meiselhammeren....10
10 RENGJ∅RING OG VEDLIKEHOLD....11
10.1 Rengjøring....11
10.2 Vedlikehold....11
11 TEKNISKE DATA .... 11
12 ST∅Y....11
13 GARANTI 12
14 MILJ∅....12
15 SAMSVARSERKLÆRING....13

B∅RSTEL∅S BORHAMMER 20V (UTEN BATTERI) POWDP15630

1 TILTENKT BRUK

Denne maskinen er beregnet på slagboring i betong, murstein og stein, samt for lett meislingsarbeid. Den egner seg også til boring uten slag i tre, metall, keramikk og plast. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Støvhette
2. Festehylse
3. Hjelpehåndtak
4. Funksjonsvelger
5. På/av-bryter
6. Dybdeanlegg
7. Låseknott for dybdeanlegg
8. Håndtak
9. Retningsknapp (fremover/bakover)
10. LED arbeidslys
11. Utløserknapp for batteripakke
12. Batterikapasitetsindikator
13. Knapp for batterikapasitetsindikator

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden.
Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

■ Borhammer 20V
- Dybdeanlegg
■ Hjelpehåndtak
■ Støvbeskyttelseskappe
- 3 SDS-bor: ∅6 & 8 & 10 x 150 mm
- SDS spiss meisel: 250 mm
- SDS flat meisel: 14 x 250 mm

■ Håndbok

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

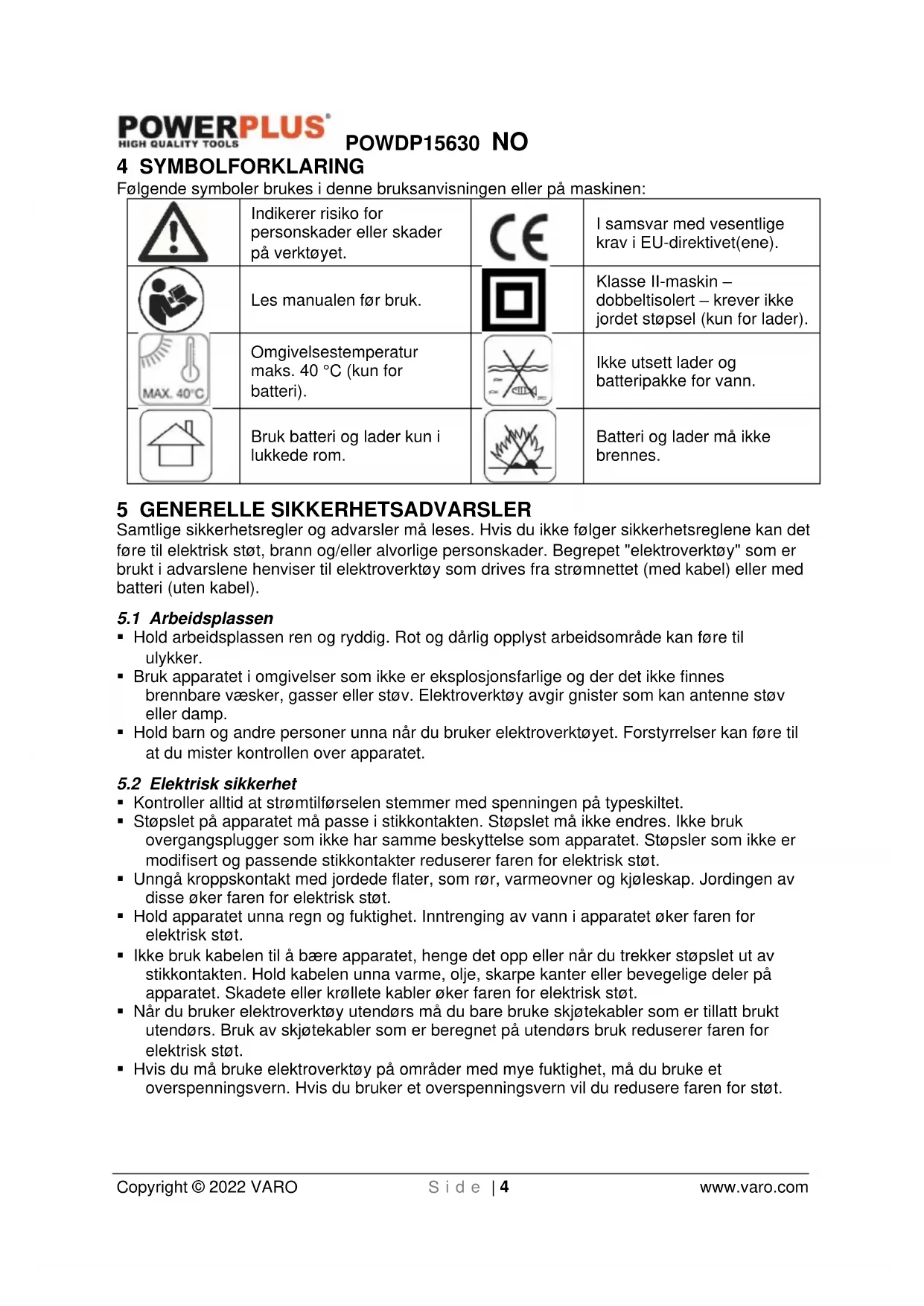

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

POWDP15630 NO

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøvet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR BORMASKINER

• Hold el-verktøy i isolerte gripeoverflater når du bruker det på steder der kutteverktøyet kan komme i kontakt med skjulte ledninger. Kontakt med en "strømførende" ledning vil gjøre eksponerte metalldeler "strømførende" og gi brukeren støt.
• La bits kjøle seg ned før du berører, skifter eller justerer dem. Bits varmes opp mye under bruk, og kan brenne deg.

POWDP15630 NO

- Unngå utilsiktet start. Klargjør til å begynne arbeidet før du slår på verktøyet. - Ikke legg ned el-verktøyet før det har stoppet helt. Bevegelige deler kan ta tak i overflaten og trekke verktøyet ut av din kontroll.

- Når du bruker et håndholdt el-verktøy, må du opprettholde et godt tak på verktøyet med begge hender for å motstå startmoment.

- Ikke la verktøyet være uten tilsyn mens batteripakken er tilkoblet. Slå av verktøyet, og ta ut batteripakken før du forlater det.

- Batteriladeren blir varm under bruk. Laderens varme kan stige til usikre nivåer og skape brannfare hvis den ikke får tilstrekkelig ventilasjon, på grunn av elektrisk feil, eller hvis den brukes i et varmt miljø. Ikke sett laderen på en brennbar overflate. Ikke blokker ventilasjonshullene på laderen. Unngå spesielt å plassere laderen på tepper og ryer. De er ikke bare brennbare, men blokkerer også ventilasjonsåpninger under laderen. Plasser laderen på en stabil, fast, ikke brennbar overflate (som en stabil arbeidsbenk av metall eller betonggulv) minst 30 cm unna alle brennbare gjenstander, som gardiner og vegger. Ha et brannslokkingsapparat og røykdetektor i nærheten. Overvåk laderen og batteripakken hyppig mens de lader.

- Dette produktet er ikke en leke. Oppbevares utenfor barns rekkevidde.

- Advarslene, forholdsreglene og instruksjonene som er diskutert i denne instruksjonshåndboken kan ikke dekke alle mulige forhold og situasjoner som kan oppstå. Det må forstås av brukeren at sunn fornuft og forsiktighet er faktorer som ikke kan bygges inn i dette produktet, men må sørges for av brukeren.

- Pass på å stå sikkert i stiger og på stillas ved frihåndsboring.

- Benytt hjelpehåndtaket ved boring i nærheten av elektriske ledninger.

- Bruk hørselsvern for å beskytte hørselen.

- Bruk vernebriller og støvmaske ved arbeid som skaper mye støv.

- Meisel og bor kan utilsiktet slynges ut av verktøyet og forårsake store skader:

- Før arbeidet starter bør du kontrollere at meisel eller bor sitter godt fast i verktøyholderen.

- Verktøyholderen må kontrolleres regelmessig for slitasje eller skade.

- Slagverktøy startes først når det trykkes mot et arbeidsstykke (vegg, tak osv.).

- Beskytt øyne og medarbeidere mot flyvende partikler og splinter. Bruk hjelm! Sett opp skillevegger!

- Arbeidshansker beskytter mot klemte fingre og hudavskrapning.

- Vibrasjoner kan være skadelig for hender og armer: Arbeid så kort tid som mulig med vibrasjoner.

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

Bruk kun batterier og ladere som passer for denne maskinen.

7.1 Batterier

■ Forsøk aldri å åpne dem, uansett grunn.
- Må ikke oppbevares på steder der temperaturen kan overskride 40 °C.
- Må kun lades ved omgivelsestemperaturer på 4 °C til 40 °C.
- Oppbevar batteriene dine på et kjølig, tørt sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.
- Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. år). Ved lagring over lang tid bør ditt Li-ion batteri være ladet til 40 % av kapasiteten.
- Når du skal kaste batterier må du følge instruksjonene i avsnittet "Beskytte miljøet".

POWDP15630 NO

- Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

- Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier må ikke kastes i ild, da dette kan føre til eksplosjon og/eller intens ildutvikling.

- Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger:

- Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

√ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik.
√ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege.

Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

7.2 Ladere

■ Forsøk aldri å lade opp vanlige engangsbatterier.
■ Defekte ledninger må repareres øyeblikkelig.
■ Laderen må ikke utsettes for vann.
■ Laderen må ikke åpnes.
■ Ikke stikk objekter i laderen.
■ Laderen er kun beregnet på innendørs bruk.

8 FUNKSJONER

8.1 Li-ion batteri (5)

• Li-ion batterier har en bedre kapasitet/vekt-forhold (mer strøm med letter og mer kompakte batterier).
• Ingen minneeffekt (tap av kapasitet etter flere ladning/utladningssykluser) som andre typer batterier. (Ni-Cd, Ni-MeH....).
• Begrenset selvutlading (se også kapittel: Oppbevaring).

9 BRUK

9.1 Lade batteripakken

Batteripakken til dette verktøyet leveres nesten utladet for å hindre mulige problemer. Derfor må du lade batteriet før det brukes første gang.

Merk: Batterier vil ikke nå full ladning første gangen de lades opp. Det vil ta flere ladesykluser før de kan fullades. Batterier skal kun lades innendørs.

Etter normal bruk kreves ca. 1 times ladetid for å fullade batteriet.

Batteripakken blir litt varm under ladningen. Dette er normalt og indikerer ikke noe problem. Ikke plasser laderen på et sted med ekstrem varme eller kulde. Det beste er vanlig romtemperatur. Når batteriet er fulladet, kobler du laderen fra strømforsyningen og tar batteripakken ut av laderen.

Merk:

1. La batteripakken kjøles helt ned før lading.
2. Inspiser batteripakken før lading. Ikke lad opp et batteri med sprekker eller lekkasje.

9.1.1 Ladeindikasjoner (Fig. 1)

Koble laderen til stikkontakten:

Merk: Hvis batteriet ikke passer riktig, må det kobles fra og du må sjekke om batteripakken er av riktig modell for denne laderen, som vist i spesifikasjonsdiagrammet. Ikke lad opp noen annen batteripakke, heller ikke en batteripakke som ikke passer i laderen.

1. Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut kontakten til laderen og koble den fra batteripakken når den er ferdig.
3. La batteripakken kjøle seg helt ned før du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter langvarig bruk av verktøyet, må du la det kjøles ned til romtemperatur før det lades. Dette vil forlenge batteriets levetid.

MERK: Fjern batteriet fra laderen ved å klemme inn utløserknappen og trekke batteripakken av samtidig.

9.2 Batterikapasitetsindikator (Fig. 1a)

Det er batterikapasitetsindikatorer på batteripakken. Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (12). Før du bruker maskinen, må du trykke på bryteren for å kontrollere om batteriet er fullt nok for ordentlig bruk.

9.3 Sette i og fjerne batteriet (Fig. 2)

ADVARSEL: Før du utfører noen justeringer må du påse at bormaskinen er slått av og at rotasjonsvelgeren står i midtstilling.

• Fjern batteriet ved å trykke ned batteriutløseren og trekk batteripakken av.
• Sett i batteriet ved å skyve batteripakken inn på kontaktene på verktøyet.

9.4 Innsetting og utskifting av verktøy (Fig. 3)

Verktøyet er utstyrt med et SDS-pluss verktøyfeste.

• Verktøyet må rengjøres og settes inn med maskinfett før det settes inn
• Plasser ønsket bit i bitsholderen.
• Skyv et støvfritt verktøy med en skrubevegelse inn i verktøyfestet helt til anslaget. Verktøyet fester seg selv.
• Kontroller at verktøyet sitter fast ved å dra i det.

9.5 Trekke ut SDS-verktøy

Chuckhylsen (A) trekkes tilbake og holdes, og verktøyet tas ut.

Tilbehør kan bli varmt etter bruk. Ikke berør enden på tilbehøret med hånda! Bruk alltid vernehansker när du tar av tilbehøret.

9.6 Start/stopp

• START: Trykk på på/av-bryteren (5).
• STOPP: Slipp på/av-bryteren (5).

Merk: Avtrekkeren kan brukes til å variere hastigheten.

9.6.1 Bryterlås (Fig. 4)

På/av-bryteren kan låses i av-stilling.

Dette hjelper til å redusere faren for utilsiktet oppstart når verktøyet ikke er i bruk. Bryteren låses ved å sette retningsvelgeren i midtstilling.

9.6.2 Rotasjonsretning: (Fig. 5)

Rotasjonsretningen kontrolleres med forover/revers-velgeren som sitter over på/av-bryteren.

9.6.2.1 Rotasjon med klokken:

Høyre: For å velge rotasjon fremover, slipper du på/av-knappen og skyver rotasjonsvelgeren over til venstre side av verktøyet.

9.6.2.2 Rotasjon mot klokken:

Venstre: For å velge revers, skyver du rotasjonsvelgeren til høyre side av verktøyet.

9.6.3 Variabel hastighet

Dette verktøyet har en trinnløs hastighetsvelger som gir høyere hastighet og moment ved økt trykk på på/av-bryteren.

Hastigheten kontrolleres med trykket på på/av-bryteren.

9.7 Hjelpehåndtak (Fig. 6)

Borhammeren skal av sikkerhetshensyn kun brukes med hjelpehåndtak.

En sikker arbeidsstilling oppnås ved å dreie på hjelpehåndtaket. Løsne hjelpehåndtaket og drei det mot klokken. Tre løkken over halsen på verktøyet og plasser håndtaket, deretter skrus håndtaket fast igjen.

9.8 Dybdeanlegg

Løsne hjelpehåndtaket og sett dybdeanleggets rette side inn i dets boring. Still inn dybdeanlegget og skru til hjelpehåndtaket igjen.

9.9 Støvavsug

Før du borer over deg, trekkes støvavsuget over borhammeren.

9.10 Funksjonsvelger

	Slagboremodus:Bor i murverk, betong og naturstein.Ikke bruk slagboringsfunksjonen til keramiske fliser eller andre materialer som ikke tåler støtenergi.
	MeislemodusMeisle i murverk, betong og naturstein.
	Boremodus:Bor i tre, syntetiske materialer og metall.
	Meiselrotasjon:Ikke-arbeidsstilling som bare brukes til å rotere flat meisel i ønsket stilling.

OBS! Ved boring med borhammeren trenger du ikke trykke med stor kraft. Hvis du bruker for mye kraft, belastes motoren unødvendig. Kontroller borene regelmessig. Sløve bor må slipes eller skiftes ut.

Ikke bruk en borhylse med SDS-kobling sammen med funksjonen hammer/borhammer!

9.11 LED-lys (Fig. 7)

Arbeidslyset kan tennes uten at motoren går med et lett trykk på bryteren, slik at du kan lyse opp arbeidsområdet før du starter. Lyset lyser også mens du borer/skrur.

ADVARSEL: Ikke se direkte inn i lysstrålen. Pek aldri lysstrålen mot en person eller mot et annet objekt enn arbeidsstykket.

Ikke pek lysstrålen mot personer og aldri mot noen øyne i mer enn 0,25 sekunder.

9.12 Bruke meiselhammeren

• Plasser spissen på verktøyet mot betongflaten og slå PÅ.
• Ved å bruke vekten av maskinen og ved å holde meiselhammeren med begge hender, kan man effektivt kontrollere tilbakeslagene.
• Arbeid i moderat tempo. Bruk av for stor kraft går ut over effektiviteten.
• Borhammerfunksjonen vil ikke fungere når verktøyet ikke møter noe motstand.

FORSIKTIG: Etter lengre tids bruk vil verktøyets fremre del bli varm. Vær derfor forsiktig så du ikke brenner hendene.

ADVARSEL: Ikke trykk for hardt på maskinen. Hammermekanismen aktiveres ved å trykke lett på verktøyet när meiselen er i kontakt med arbeidsstykket.

10 RENGJ∅RING OG VEDLIKEHOLD

10.1 Rengjøring

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Sørg for at ventilasjonssporene er fri for støv og skitt.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.
• Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

10.2 Vedlikehold

- Våre maskiner er konstruert for å kunne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemåte avhenger av riktig stell og jevnlig rengjøring.

11 TEKNISKE DATA

Nominell spenning	20 V
Elektrisk motor-type	Børsteløs
Rotasjonshastighet	0-1350 min ^-1
Borekapasitet betong	22 mm
Borekapasitet stål	13 mm
Borekapasitet tre	30 mm
Slagfrekvens	0-4750 slag/min
Slagkraft	3 J
4 funksjoner
Type andre håndtak	Justerbart hjelpehåndtak
Mykt grep	Ja
Motorviklingsmateriale	kobber

12 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA 86dB(A)

Lydeffektnivå LwA 97dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

10.5m/s²

K = 1,5 ~m / s^2

13 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøvet.

- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

■ Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

- Verktøvet må lades opp minst én gang per måned for å sikre optimal funksion.

14 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

15 SAMSVARSERKLÆRING

VARO – VIC. VAN ROMPUY N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

Produkt: B∅RSTEL∅S BORHAMMER 20V

Merke: POWERplus

Modell: POWDP15630

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN60745-1 : 2009

EN60745-2-6 : 2010

EN55014-1:2017

EN55014-2:2015

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mertens Ludo

Ludo Mertens

Regulatoriske saker - Samsvarsleder

- Sørg for at stå sikkert på stiger og stilladser ved frihåndsboring.

10.2 Vedligeholdelse

9.1 Laddning av batteripacken....8

9.1.1 Laddningsindikatorer (Fig. 1)....8

9.1 Laddning av batteripacken
