| Typ produktu | Bezkartáčové příklepové vrtací kladivo (příklepová vrtačka) |
| Jmenovité napětí | 20 V |
| Typ motoru | Bezkartáčový (brushless) |
| Otáčky naprázdno | 0 - 1 350 min⁻¹ |
| Frekvence úderů | 0 - 4 750 úderů/min |
| Síla úderu | 3 J |
| Max. hloubka vrtání (beton) | 22 mm |
| Max. hloubka vrtání (ocel) | 13 mm |
| Max. hloubka vrtání (dřevo) | 30 mm |
| Upínání nástroje | SDS-plus |
| Provozní režimy | Vrtání, příklepové vrtání, sekání, otáčení sekáče |
| Typ baterie | Li-ion 20 V (v této verzi prodáváno samostatně) |
| Indikátor nabití baterie | 3 LED (kapacita) |
| Nabíječka | LED indikátor: zelená svítí (připraveno), červená bliká (nabíjení), zelená svítí (nabito) |
| Přídavná rukojeť | Ano, nastavitelná s pogumovaným povrchem |
| Hloubkový doraz | Ano |
| Protiprachové zařízení | Ano, včetně protiprachové krytky |
| Osvětlení | Pracovní LED lampa |
| Směr otáčení | Vlevo/Vpravo, zajištění ve střední poloze |
| Proměnlivé otáčky | Ano, stiskem spouště |
| Materiál vinutí motoru | Měď |
| Akustický tlak (LpA) | 86 dB(A) |
| Akustický výkon (LwA) | 97 dB(A) |
| Vibrace (aw) | 10,5 m/s² (K=1,5 m/s²) |
| Záruka | 36 měsíců (mimo baterii, nabíječku, příslušenství) |
| Obsah balení | Příklepové kladivo, hloubkový doraz, přídavná rukojeť, protiprachová krytka, 3 SDS vrtáky (∅6,8,10 mm), sekáč hrot 250 mm, plochý sekáč 14x250 mm, návod k obsluze |
| Údržba | Čistěte ventilační otvory měkkým hadříkem; nepoužívejte rozpouštědla |
| Bezpečnost | Používejte OOP (brýle, maska, rukavice, přilba, chrániče sluchu); vyhýbejte se kontaktu se skrytými vodiči; používejte přídavnou rukojeť |
Často kladené otázky - POWDP15630 PowerPlus
Dotazy uživatelů ohledně POWDP15630 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod POWDP15630 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWDP15630 značky PowerPlus.
NÁVOD K OBSLUZE POWDP15630 PowerPlus
5.3 Osobna sigurnost
5.1 Pracovní oblast 4
5.2 Elektrická bezpečnost....4
5.3 Osobní bezpečnost....5
5.4 Používání elektrických strojů a péče o ně....5
5.5 Servis....5
6 DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY PRO VRTAČKY......6
7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY ......6
9.1 Nabíjení akumulátoru....8
9.1.1 Ukazatel nabíjení (obrázek 1)....8
9.2 Kontrolky signalizace nabití akumulátoru (obrázek 1a)......8
9.3 Vložení a vyjmutí akumulátoru (obrázek 2)....9
9.4 Nasazování a výměna nástrojů (obrázek 3)....9
9.5 Odstranění nástroje SDS-plus....9
9.6 Zapínání a vypínání....9
9.6.1 Zajištění vypínače (obrázek 4)....9
9.6.2 Směr otáčení (obrázek 5)....9
9.6.2.1 Otáčení ve směru pohybu hodinových ručiček:....9
9.6.2.2 Otáčení proti směru pohybu hodinových ručiček:....9
9.6.3 Variabilní rychlost....10
POWERPLUS HIGH QUALITY TOOLS
POWDP15630 CS
9.7 Nasazovací madlo (obrázek 6)....10
9.8 Hloubkový doraz 10
9.9 Ústrojí pro sběr prachu....10
9.10 Volič funkčního režimu 10
9.11 LED osvětlení (obrázek 7)....11
9.12 Jak používat demoliční kladivo 11
10 ČIŠTĚNÍ A ÚDRŽBA 11
10.1 Čištění....11
10.2 Údržba....11
11 TECHNICKÉ ÚDAJE 12
12 HLUČNOST....12
13 ZÁRUKA 13
14 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ..... 13
15 PROHLÁŠENÍ O SHODĚ 14

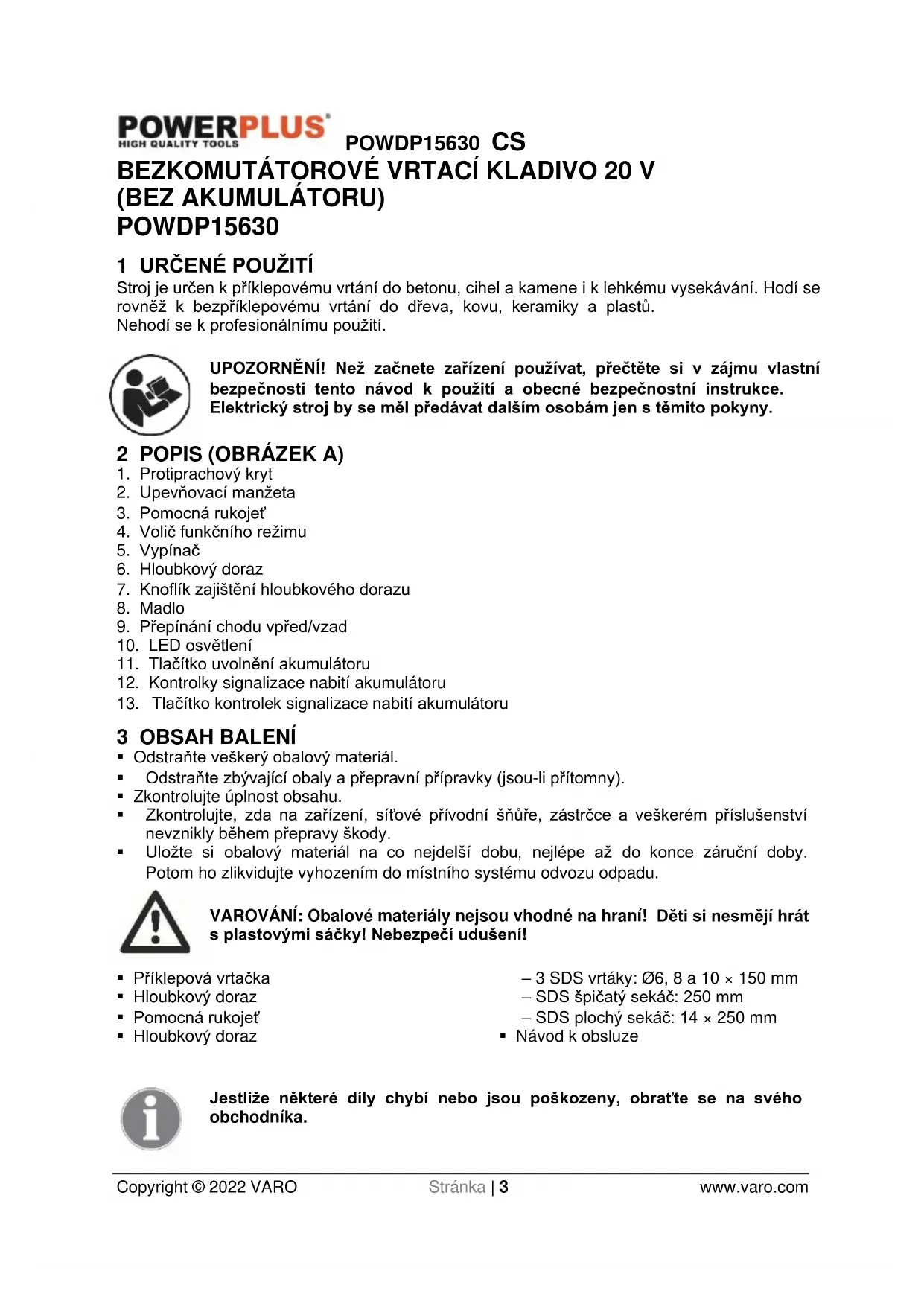

BEZKOMUTÁTOROVÉ VRTACÍ KLADIVO 20 V (BEZ AKUMULÁTORU) POWDP15630
1 URČENÉ POUŽITÍ
Stroj je určen k příklepovému vrtání do betonu, cihel a kamene i k lehkému vysekávání. Hodí se rovněž k bezpříklepovému vrtání do dřeva, kovu, keramiky a plastů. Nehodí se k profesionálnímu použití.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBRÁZEK A)
- Protiprachový kryt
- Upevňovací manžeta
- Pomocná rukojet
- Volič funkčního režimu
- Vypínač
- Hloubkový doraz
- Knoflík zajištění hloubkového dorazu
- Madlo
-
Přepínání chodu vpřed/vzad
-
LED osvětlení
-
Tlačítko uvolnění akumulátoru
-
Kontrolky signalizace nabití akumulátoru
-
Tlačítko kontrolek signalizace nabití akumulátoru
3 OBSAH BALENÍ
- Odstraňte veškerý obalový materiál.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu. - Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
- Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.
VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
- Příklepová vrtačka
■ Hloubkový doraz -
Pomocná rukojet'
■ Hloubkový doraz -
3 SDS vrtáky: ∅6, 8 a 10 × 150 mm
– SDS špičatý sekáč: 250 mm
– SDS plochý sekáč: 14 × 250 mm
■ Návod k obsluze
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu a na stroji jsou používány následující symboly:
 | Označuje riziko úrazu nebo poškození stroje. |  | V souladu se základními požadavky Evropských směrnic. |
 | Před použitím si přečtěte návod. |  | Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka (pouze pro nabíječku). |
 | Nevystavujte nabíječku a akumulátor vodě. |  | Okolní teplota max. 40 °C (pouze pro akumulátor). |
 | Akumulátor nebo nabíječku nespalujte. |  | Nabíječku s akumulátorem používejte pouze ve vnitřních prostorách. |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.
5.1 Pracovní oblast
- Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
- Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
- Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.
5.2 Elektrická bezpečnost
Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku.
- Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko úrazu elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, když je vaše tělo uzemněné.
- Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.
- S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
- Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k použití ve venkovním prostředí. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko úrazu elektrickým proudem.
- Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.
5.3 Osobní bezpečnost
- Při práci s elektrickým strojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
- Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.
- Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
- Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.
- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj lépe pod kontrolou v neočekávaných situacích.
- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
- Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.
5.4 Používání elektrických strojů a péče o ně
- Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí, na kterou byl zkonstruován.
- Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.
- Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje v rukou neškolených uživatelů jsou nebezpečné.
- Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.
- Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
- Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.
5.5 Servis
- Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.
6 DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY PRO VRTAČKY
- Při provádění činností, u nichž se řezací příslušenství může dostat do kontaktu se skrytými vodiči, přidržujte elektrický stroj za izolované povrchy určené k uchopení. Kontakt s vodičem pod napětím může vyvolat přivedení elektriny do nechráněných kovových částí stroje a způsobit zásah uživatele elektrickým proudem.
- Před dotýkáním se, výměnou nebo seřizováním ponechejte vrták vychladnout. Vrtáky se při používání silně zahřívají a mohou vás popálit.
- Vyvarujte se náhodného spuštění. Před zapnutím stroje se připravte na zahájení práce.
- Stroj nepokládejte, dokud se úplně nezastaví. Pohybující se části by se mohly zaříznout do povrchu a způsobit, že se stroj vymkne vaší kontrole.
- Při používání ručního elektrického stroje jej držte pevně oběma rukama, abyste dokázali zachytit krouticí moment při spouštění.
- Pokud je připojený akumulátor, nenechávejte stroj bez dozoru. Před opuštěním pracoviště vypněte stroj a odpojte akumulátor.
- Nabíječka akumulátorů se při používání zahřívá. Pokud nebude zajištěno dostatečné větrání, kvůli elektrické závadě nebo v případě používání v prostředí s vysokou teplotou se může teplo vyvíjené nabíječkou zvýšit na nebezpečnou úroveň a způsobit nebezpečí požáru. Nepokládejte nabíječku na hořlavý povrch. Nezakrývejte žádné větrací otvory nabíječky. Vyvarujte se především pokládání nabíječky na koberce a rohože; ty jsou nejen hořlavé, ale navíc blokují větrací otvory na spodní straně nabíječky. Nabíječku umístěte na stabilní, pevný a nehořlavý povrch (například na stabilní kovový pracovní stůl nebo na betonovou podlahu) alespoň 30 cm od všech hořlavých předmětů, jako jsou například závěsy nebo stěny. V prostoru používání mějte hasicí přístroj a detektor kouře. Během nabíjení nabíječku i akumulátor často kontrolujte.
- Tento výrobek není hračka. Udržujte jej mimo dosah dětí.
- Výstrahy, upozornění a pokyny popsané v tomto návodu k použití nemohou obsáhnout všechny možné podmínky a situace, ke kterým může dojít. Uživatel od výrobku nemůže očekávat, že nahradí použití zdravého rozumu a opatrnosti. Jejich zabezpečení je tak na uživateli.
- Ujistěte se, že při vrtání z volné ruky stojíte na žebříku nebo lešení pevně.
- Používejte detektor elektrického vedení, abyste lokalizovali elektrická, vodní nebo plynová vedení skrytá ve stěnách. Vyhýbejte se dotyku dílů nebo vodičů, které jsou pod proudem.
- Na ochranu sluchu noste klapky na uši. Ztráta sluchu může být postupný proces!
- Při pracích, při nichž vzniká prach, noste ochranné brýle a používejte ochrannou masku.
- Nepoužívejte zařízení v oblastech, kde jsou výpary a hořlavé kapaliny.
Rycí a vrtací bity mohou být náhodně vymrštěny ze stroje a způsobit vážný úraz:
- Před zahájením práce vždy zkontrolujte, že je rycí či vrtací byt důkladně zajištěn ve sklíčidle.
- Sklíčidlo pravidelně kontrolujte, zda nevykazuje známky opotřebení nebo poškození.
- Nikdy nespouštějte stroj s příklepem, který ještě není přiložen k obrobku (stěně, stropu atd.).
- Chraňte si oči i ostatní pracovníky před odletujícími částicemi a třískami. Noste přilbu! Postavte dělicí přepážky!
- Noste pracovní rukavice, abyste si nepohmoždili ani neodřeli prsty.
- Vibrace mohou poškodit ruku nebo paži. Expozice vibracím má být co nejkratší.
7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY
Používejte pouze akumulátory a nabíječky určené pro tento stroj.
7.1 Akumulátory
- Za žádných okolností se je nepokoušejte otevřít.
- Neskladujte je na místech, kde by teplota mohla překročit 40 °C.
POWDP15630 CS
- Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.
- Akumulátory ukládejte na chladném suchém místě (5 °C–20 °C).
Akumulátory nikdy neskladujte vybité.
- Lithium-ionotové akumulátory je lepší pravidelně vybíjet a nabíjet (alespoň čtyřikrát do roka). Ideální nabití k dlouhodobému uskladnění lithium-ionotového akumulátoru je 40 % kapacity.
- Pokud akumulátory likvidujete, řídte se instrukcemi v části „Ochrana životního prostředí“.
- Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, akumulátor se zkratuje a intenzívní průtok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo požár.
- Nevystavujte je vysokým teplotám. Pokud se akumulátory zahřejí na teplotu nad 100 °C, může dojít k poškození těsnění, separátorů a dalších polymerních komponent, což může vést k vytékání elektrolytu nebo vnitřnímu zkratu, a to vede k uvolňování tepla a prasknutí nebo k požáru. Nevhazujte akumulátory do ohně, může dojít k výbuchu nebo intenzívnímu hoření.
- V extrémních podmínkách může dojít k vytékání akumulátoru. Pokud si všimnete kapaliny na akumulátoru, postupujte následujícím způsobem:
– Kapalinu pečlivě otřete hadříkem. Dejte pozor, aby nedošlo ke kontaktu s pokožkou.
– Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následujícím způsobem:
√ Okamžitě postiženou část opláchněte vodou. Neutralizujte mírně kyselým roztokem, například citronovou šťávou nebo octem.
√ Pokud se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poraděte se s lékařem.
Riziko požáru! Zabraňte zkratování kontaktů na vyjmutém akumulátoru. Akumulátor nelikvidujte spálením.
7.2 Nabiječky
- Nikdy se nesnažte nabíjet baterie, které nejsou k nabíjení určeny.
■ Poškozené kabely nechte ihned nahradit novými. - Nevystavujte působení vody.
■ Nabíječku neotvírejte.
■ Nabíječku nepodrobujte testům.
Nabíječka je určena pouze k použití uvnitř budov.
8 VLASTNOSTI
Výhody lithium-iontových akumulátorů:
- Lithium-ionotové akumulátory mají vyšší poměr kapacita/hmotnost (jsou výkonnější při nižší hmotnosti, jsou kompaktnější).
- Nemají paměťový efekt (ztrátu kapacity po několika cyklech nabití/vybití) jako jiné typy akumulátorů (NiCd, NiMH, ...).
- Omezené samovybíjení (viz také kapitolu „Uskladnění“).
9 PROVOZ
9.1 Nabíjení akumulátoru
Akumulátory k tomuto stroji jsou dodávány ve stavu, kdy jsou jen částečně nabité, aby se předešlo možným problémům; proto je třeba akumulátor před prvním použitím nabít.
Poznámka: Akumulátory nedosáhnou po prvním nabití své plné kapacity. Plné kapacity je dosaženo až po několika cyklech. Akumulátor musí být nabíjen pouze v interiéru.
Po běžném použití trvá nabíjení asi 1 hodinu.
Akumulátor se při nabíjení mírně zahřivá; to je normální a není to závada.
Nevystavujte nabíječku extrémně vysokým nebo nízkým teplotám. Nejlepší je provoz při běžné pokojové teplotě. Po plném nabití akumulátoru odpojte nabíječku ze sítě a akumulátor z nabíječky vyjměte.
Poznámka:
- Před nabíjením nechte akumulátor zcela vychladnout.
- Před nabíjením akumulátor prohlédněte, nenabíjejte akumulátor, který je prasklý nebo netěsní.
9.1.1 Ukazatel nabíjení (obrázek 1)
Připojte nabíječku k napájecí zásuvce:
- Stálý zelený svit: připraveno k nabíjení.
- Červené blikání: nabíjí se.
■ Stálý zelený svit: nabito.
Stálý zelený a červený svit: závada akumulátoru nebo nabíječky.
Poznámka: pokud akumulátor nesedí, odpojte ho a ověřte ve specifikacích, že se k sobě nabíječka akumulátor hodí. Nikdy nenabíjejte žádný jiný akumulátor nebo akumulátor, který do nabíječky nesedí.
- Když je akumulátor připojen, často nabíječku i akumulátor kontrolujte.
- Po dokončení nabíjení odpojte nabíječku ze zásuvky, a potom odpojte akumulátor.
- Před používáním nechte akumulátor úplně vychladnout.
- Nabíječku a akumulátor uchovávejte ve vnitřním prostředí, mimo dosah dětí.
POZNÁMKA: Je-li akumulátor po nepřetržitém používání stroje horký, nechte ho před nabíjením vychladnout na pokojovou teplotu. Tak se prodlouží životnost akumulátorů.
POZNÁMKA: Vyjměte akumulátor z nabíječky pomocí palce nebo prsty: stiskněte tlačitko uvolnění akumulátoru a přitom akumulátor vytáhněte.
9.2 Kontrolky signalizace nabití akumulátoru (obrázek 1a)
Na akumulátoru jsou kontrolky jeho nabití, stav nabití můžete zkontrolovat stisknutím tlačítka (12). Před používáním stroje tlačítko stiskněte, abyste zkontrolovali, jestli je akumulátor dostatečně nabit k zajištění řádné funkce.
Stav nabití akumulátoru mohou ukazovat 3 LED kontrolky:
Svítí 3 LED kontrolky: akumulátor je plně nabitý.
Svítí 2 LED kontrolky: akumulátor je nabitý na 60 %.
Svítí 1 LED kontrolka: Akumulátor je téměř vybitý.
9.3 Vložení a vyjmutí akumulátoru (obrázek 2)
VAROVÁNÍ: Před provedením jakýchkoliv úprav zajistěte, aby byl stroj vypnuty a volič směru otáčení byl ve střední poloze.
- Vyjmutí akumulátoru: zatlačte západku uvolnění akumulátoru dovnitř a současně táhněte za akumulátor.
Když chcete vložit akumulátor, zatlačte ho Do kontaktů v nástroji.
9.4 Nasazování a výměna nástrojů (obrázek 3)
Zařízení je vybaveno upínacím systémem SDS-plus.
- Očistěte nástroje a namažte je před nasazením tenkou vrstvou maziva na stroje.
- Nasad'te požadovaný nástroj do sklíčidla.
- Zatlačte nástroj očištěný od prachu co nejdále do sklíčidla a pootočte jím. Nástroj se automaticky zajistí.
■ Zajištění zkontrolujte zatáhnutím za nástroj.
9.5 Odstranění nástroje SDS-plus
Zatáhněte zpět upevňovací manžetu, přidržte ji a vytáhněte nástroj.
Příslušenství může být po použití horké. Nedotýkejte se špičky příslušenství rukou! Příslušenství vždy snímejte s nasazenou rukavici.
9.6 Zapínání a vypínání
■ Zapnutí: Stiskněte provozní vypínač (5).
■ Vypnutí: Povolte provozní vypínač (5)
Poznámka: vypínač je možné používat k regulaci otáček.
9.6.1 Zajištění vypínače (obrázek 4)
Tak se sníží možnost neúmyslného spuštění, když se stroj nepoužívá. Vypínač zajistíte tak, že posunete volič směru otáčení do střední polohy.
9.6.2 Směr otáčení (obrázek 5)
Směr otáčení se ovládá voličem umístěným nad vypínačem.
9.6.2.1 Otáčení ve směru pohybu hodinových ručiček:
Doprava: Chcete-li zvolit otáčení vpřed, uvolněte vypínač a posuňte páčku vpřed/vzad na levou stranu stroje.
9.6.2.2 Otáčení proti směru pohybu hodinových ručiček:
Doleva: Chcete-li zvolit otáčení zpět, posuňte páku na pravou stranu stroje.
9.6.3 Variabilní rychlost
Stroj má vypínač s regulací otáček, který reguluje otáčky a utahovací moment podle toho, jaký je na něj vyvíjen tlak.
Rychlost otáčení se řídí silou stlačení vypínače.
9.7 Nasazovací madlo (obrázek 6)
Z bezpečnostních důvodů používejte příklepovou vrtačku jen s nasazenou rukojetí.
Můžete si zachovávat bezpečnou polohu při práci tak, že si v případě potřeby nasazovací rukojeť otočíte. Povolte a otočte nasazovací rukojeť proti směru pohybu hodinových ručiček. Nasuňte smyčku na krček nástroje pouzdra a nasadťe rukojeť, potom nasazovací rukojeť utáhněte.
9.8 Hloubkový doraz
Povolte nasazovací rukojeť a rovný díl hloubkové zarážky umístěte do otvoru. Upravte hloubkovou zarážku a nasazovací rukojeť znovu utáhněte.
9.9 Ústrojí pro sběr prachu
Před príklepovým vrtáním prováděným svisle nad hlavou přetáhněte přes vrtací bit ústrojí ke sběru prachu.
9.10 Volič funkčního režimu
 | Režim příklepového / bezpříklepového vrtání:Vrtejte do zdiva, betonu a přírodního kamene.Funkci příklepu nepoužívejte na keramické obkládačky a jiný materiál,který by nevydržel energii nárazů. |
 | Režim sekání:Sekáč do zdiva, betonu a přírodního kamene. |
| [668x] | Bezpříklepový režim:Vrtání do dřeva, syntetických materiálů a kovu. |
 | Otočení sekáče:Nepracovní poloha používaná jen k otočení plochého sekácedo požadované polohy. |
Důležité! Při použití vrtacího kladiva potřebujete malý tlak. Přilišný tlak zbytečně zatíží motor. Pravidelně kontrolujte vrtací bity. Tupé vrtací bity nabruste nebo vyměňte.
Nepoužívejte sklíčidlo s SDS konektorem v kombinaci s funkcí kladivo/vrtací kladivo!
9.11 LED osvětlení (obrázek 7)
Pracovní LED osvětlení je možné zapnout před spuštěním motoru tak, že lehce stisknete vypínač, także si osvětlíte pracovní oblast a můžete si ji prohlédnout. Osvětlení svítí i během provozu.
VAROVÁNÍ: Nedívejte se přímo do světelného paprsku. Nikdy paprskem nemiřte na osoby nebo jiný předmět než obrobek.
Paprskem úmyslně nemířte na osoby a zabraňte namíření do lidského oka po dobu delší než 0,25 vteřiny.
9.12 Jak používat demoliční kladivo
- Po umístění hrotu nástroje na betonový povrch stroj zapněte (poloha ON).
- Využitím hmotnosti stroje a pevným držením demoličního kladiva oběma rukama můžete účinně zvládnout následný zpětný ráz.
- Pokračujte mírným pracovním tempem, použití příliš velké síly negativně ovlivní účinnost.
- Funkce příklepu vrtačky nebude fungovat, když stroj nenarazí na odpor.
VÝSTRAHA Po dlouhé době používání se pouzdro válce zahřeje. Proto dávejte pozor, abyste si nepopálili ruce.
VAROVÁNÍ Nevyvíjejte na stroj velký tlak. Mechanismus příklepu se aktivuje mírným tlakem na nástroj, když je sekáč ve styku s obrobkem.
10 ČIŠTĚNÍ A ÚDRŽBA
10.1 Čištění
- Abyste předešli přehřátí motoru, udržujte větrací otvory stroje čisté.
- Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.
■ Udržujte větrací otvory bez prachu a nečistot. - Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla.
- Nikdy nepoužívejte rozpouštědla, například benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.
10.2 Údržba
- Naše stroje jsou konstruovány tak, aby mohly pracovat po dlouhou dobu s minimální údržbou. Dlouhodobé bezproblémové používání závisí na řádné péči o stroj a na pravidelném čištění.
11 TECHNICKÉ ÚDAJE
| Jmenovité napětí | 20 V |
| Typ elektromotoru | Bezkomutátorový |
| Otáčky | 0–1350 min ^-1 |
| Max. průměr vrtání do betonu | 22 mm |
| Max. průměr vrtání do oceli | 13 mm |
| Max. průměr vrtání do dřeva | 30 mm |
| Rychlost rázů | 0–4750/min |
| Energie rázu | 3 J |
| 4 funkce | |
| Typ druhého madla | Nastavitelné pomocné madlo |
| Měkký úchop | Ano |
| Materiál vinutí motoru | Měd' |
12 HLUČNOST
Hodnoty emisí hluku se měří podle příslušné normy. (K=3)
Úroveň akustického tlaku LpA 86 dB(A)
Úroveň akustického výkonu LwA 97 dB(A)
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.
aw (Vibrace)
10,5 m/s²
K = 1,5 ~m / s^2
13 ZÁRUKA
- Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
■ Více informací můžete získat na čísle 00 32 3 292 92 90.
Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak. - Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávaiící.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v připadech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
■ Uschoveite si doklad o zakoupení, protože se jím prokazuje datum nákupu. - Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kuffíku s výliskem k uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
- Abv byl zajištěn optimální provoz, je stroj třeba nabít alespoň 1 × za měsíc.
14 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Elektrický odpad se nesmí likvidovat jako součást domovního odpadu.
Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.
VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: Bezkomutátorové vrtací kladivo 20 V (BEZ AKUMULÁTORU)
Značka: POWERplus
Model: POWDP15630
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem.
Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2006/42/ES
2014/30/EU
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN60745-1:2009
EN60745-2-6: 2010
EN55014-1:2017
EN55014-2: 2015
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti:
Mertens Ludo
Ludo Mertens
Regulativní postupy – Manažer pro dohled nad řádným jednáním
5.2 Elektrická bezpečnost'......4
5.3 Osobná bezpečnost'......5
5.4 Používanie elektrického náradia a starostlivost' oň....5
5.5 Servis....6
6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA VŘTAČIEK .6
7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY....7
7.1 Batérie....7
7.2 Nabijačky....7
8 PRVKY 7
8.1 Lítium-iónová batéria (5)....7
9 PREVÁDZKA 8
9.1 Nabijanie akumulátorovej batérie 8
9.6.2.1 Otáčanie v smere hodinových ručičiek: 9
9.6.2.2 Otáčanie proti smeru hodinových ručičiek: 10
■ Vrtacie kladivo 20 V
■ Híbková zarážka
■ Pomocná rukovät'
■ Viečko proti prachu
- 3 vrtáky SDS: ∅6 a 8 a 10 x 150 mm
- SDS sekáče špicatý: 250 mm
- SDS sekáče plochý: 14 x 250 mm
Návod
5.2 Elektrická bezpečnost'
5.3 Osobná bezpečnost'
5.4 Používanie elektrického náradia a starostlivost' oň
- Na ochranu prstov pred zranením noste ochranné rukavice.
Okamžite opláchnite vodou. Zneutralizujte slabou kyselinou, napr. šťavou z citrána alebo octom.
Akumulátorová batéria sa pri nabíjaní mierne zahreje. Je to normálny stav a nepredstavuje to problém.
Zariadenie je vybavené upínacím systémom SDS-plus.
- Pred upnutím nástroj vyčistite a namažte tenkou vrstvou strojového maziva.
- Namontujte do držiaka vrtákov požadovaný vrták.
- Čistý nástroj pomocou otáčania zatlačte čo najďalej do držiaka nástroja. Nástroj sa automaticky zaistí.
- Pot'ahaním nástroja skontrolujte jeho zaistenie.
9.5 Vybratie nástroja SDS-plus
Odtiahnite upínaciu objímku podržte a vyberte nástroj.
■ Zapnutie: Stlačte ovládacie tlačidlo (5).
■ Vypnutie: Uvoľnite ovládacie tlačidlo (5).
9.6.1 Zámok vypínača (obr. 4)
9.6.2.1 Otáčanie v smere hodinových ručičiek:
9.6.2.2 Otáčanie proti smeru hodinových ručičiek:
Dol'ava: Na zvolenie smeru otáčania vzad, zatlačte páku doprava.
9.10 Prepínač režimu funkcií
Hladina akustického výkonu LwA 97 dB(A)
POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.
aw (Vibrácie)
10,5 m/s²
K = 1,5 ~m / s^2
13 ZÁRUKA
- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek....)
- Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenja.
