| Typ produktu | Bezkefkové príklepové vŕtacie kladivo (príklepová vŕtačka) |
| Menovité napätie | 20 V |
| Typ motora | Bezkefkový (brushless) |
| Voľnobežné otáčky | 0 - 1 350 min⁻¹ |
| Frekvencia príklepu | 0 - 4 750 úderov/min |
| Sila príklepu | 3 J |
| Max. hĺbka vŕtania (betón) | 22 mm |
| Max. hĺbka vŕtania (oceľ) | 13 mm |
| Max. hĺbka vŕtania (drevo) | 30 mm |
| Upínanie nástroja | SDS-plus |
| Prevádzkové režimy | Vŕtanie, príklepové vŕtanie, sekanie, otáčanie sekáča |
| Typ batérie | Li-ion 20 V (v tejto verzii predávaná samostatne) |
| Indikátor nabitia batérie | 3 LED (kapacita) |
| Nabíjačka | LED indikátor: zelená svieti (pohotovosť), červená bliká (nabíjanie), zelená svieti (nabité) |
| Prídavná rukoväť | Áno, nastaviteľná s mäkkým povrchom Softgrip |
| Hĺbkový doraz | Áno |
| Protiprachové zariadenie | Áno, vrátane protiprachovej krytky |
| Osvetlenie | LED pracovná lampa |
| Smer otáčania | Vľavo/Vpravo, blokovanie v stredovej polohe |
| Variabilné otáčky | Áno, stlačením spúšte |
| Materiál vinutia motora | Meď |
| Akustický tlak (LpA) | 86 dB(A) |
| Akustický výkon (LwA) | 97 dB(A) |
| Vibrácie (aw) | 10,5 m/s² (K=1,5 m/s²) |
| Záruka | 36 mesiacov (okrem batérie, nabíjačky, príslušenstva) |
| Obsah balenia | Príklepové vŕtacie kladivo, hĺbkový doraz, prídavná rukoväť, protiprachová krytka, 3 SDS vrtáky (∅6,8,10 mm), sekáč hrot 250 mm, plochý sekáč 14x250 mm, návod na použitie |
| Údržba | Vyčistite vetracie štrbiny mäkkou handričkou; nepoužívajte rozpúšťadlá |
| Bezpečnosť | Noste OOPP (okuliare, maska, rukavice, prilba, ochrana sluchu); vyhýbajte sa kontaktu so skrytými vodičmi; používajte prídavnú rukoväť |
Často kladené otázky - POWDP15630 PowerPlus
Otázky používateľov k POWDP15630 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod POWDP15630 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWDP15630 značky PowerPlus.
NÁVOD NA OBSLUHU POWDP15630 PowerPlus
8.1 Lithium-ionotové akumulátory (5)
9.1.1 Indikácie pre nabíjanie (obr. 1)....8
9.2 Indikátor nabitia akumulátora (obr. 1a)....9
9.3 Vloženie a vybratie batérie (obr. 2) ......9
9.4 Uchytenie a výmena nástrojov (obr. 3)....9
9.5 Vybratie nástroja SDS-plus....9
9.6 Zapnutie / vypnutie ....9
9.6.1 Zámok vypínača (obr. 4)....9
9.6.2 Smer otáčania (obr. 5)....9
9.6.3 Meniteľná rýchlost'......10
POWERPLUS®
HIGH QUALITY TOOLS
POWDP15630 SK
9.7 Prídavná rukovát' (obr. 6)....10
9.8 Híbkový doraz....10
9.9 Zariadenie na zber prachu....10
9.10 Prepínač režimu funkcií 10
9.11 Svetlo LED (obr. 7)....11
9.12 Ako používat' demolačné kladivo....11
10 ČISTENIE A ÚDRŽBA....11
10.1 Čistenie....11
10.2 Údržba....11
11 TECHNICKÉ ÚDAJE 12
12 HLUK....12
13 ZÁRUKA....13
14 ŽIVOTNÉ PROSTREDIE....13
15 VYHLÁSENIE O ZHODE 14

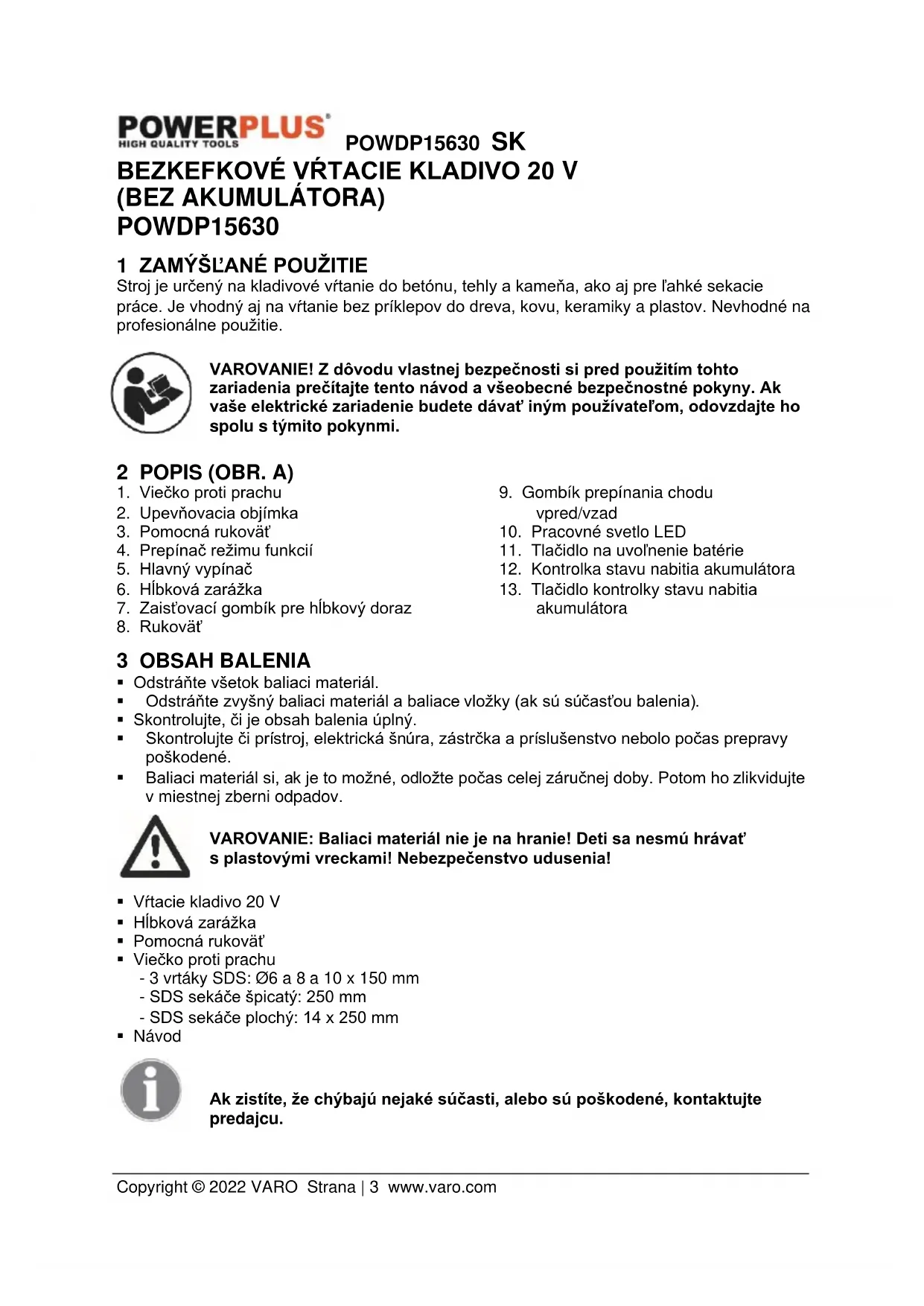

BEZKEFKOVÉ VÍTACIE KLADIVO 20 V (BEZ AKUMULÁTORA) POWDP15630
1 ZAMÝŠL'ANÉ POUŽITIE
Stroj je určený na kladivové vrtanie do betónu, tehly a kameňa, ako aj pre l'ahké sekacie práce. Je vhodný aj na vrtanie bez príklepov do dreva, kovu, keramiky a plastov. Nevhodné na profesionálne použitie.
VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho spolu s týmito pokynmi.
2 POPIS (OBR. A)
- Viečko proti prachu
- Upevňovacia objímka
- Pomocná rukovät'
- Prepínač režimu funkcií
- Hlavný vypínač
- Híbková zarážka
- Zaist'ovací gombík pre híbkový doraz
-
Rukovät'
-
Gombík prepínania chodu vpred/vzad
- Pracovné svetlo LED
- Tlačidlo na uvoľnenie batérie
- Kontrolka stavu nabitia akumulátora
- Tlačidlo kontrolky stavu nabitia akumulátora
3 OBSAH BALENIA
- Odstráňte všetok baliaci materiál.
- Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
■ Skontrolujte, či je obsah balenia úplný. - Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
- Baliaci materiál si, ak je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.
VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!
Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte predajcu.
4 SYMBOLY
V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:
| Označuje riziko zranenia, alebo poškodenie nástroja. | CE | V súlade so základnými požiadavkami európskych smerníc. | ||
 | Pozorne si prečítajte pokyny. |  | Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku (iba pre nabíjačku). | |
 | Okolitá teplota max. 40 °C (iba pre batériu). |  | Nabíjačku ani akumulátorovú batériu nevystavujte vode. | |
 | Batériu a nabíjačku používajte iba zatvorených miestnostiach. |  | Akumulátorovú batériu ani nabíjačku nespal'ujte. | |
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úraz elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny pre prípad, že ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).
5.1 Pracovná plocha
- Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
- Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
- Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.
- Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
- Vidlice elektrického náradia musia zodpovedat' siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
- Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnení alebo spojení s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
- Elektrické náradie nesmie byt' vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
- Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie ani vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia budte vždy ostražití, sledujte čo robíte a riadte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavení, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
- Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
Nenakláňajte sa príliš. Vždy musíte mat' spol'ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel'nosť elektrického náradia v neočakávaných situáciách. - Bud'te vhodne oblečení. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých dielov.
- Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok je možné znížit' nebezpečenstvo spôsobované prachom.
- Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
- Nepoužívajte elektrické náradie, ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat' vypínačom, je nebezpečné a musí sa opravit'.
- Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
- Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
- Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobuje nedostatočne udržiavané elektrické náradie.
Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú. - Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, na ktoré je určené, môže spôsobit' nebezpečnú situáciu.
5.5 Servis
- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.
6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA VŘTAČIEK
- Pri vykonávaní práce na miestach, kde by rezný nástroj mohol príst do kontaktu so skrytým káblom, držte elektrický nástroj za izolovanú rukovát. Neizolované kovové diely nástroja môžu byť pod napätím, ak dôjde ku kontaktu so „živým“ vodičom, a operátor môže utripiet úraz elektrickým prúdom.
- Vrták nechajte vychladnút skôr, než sa ho budete dotýkat', vymieňat' alebo nastavovat'. Vrtáky sa pri používaní veľmi zohrievajú a môžu vás popálit'.
- Vyhýbajte sa náhodnému spusteniu nástroja. Pripravte sa začat' pracovat' pred zapnutím nástroja.
- Nástroj nepoložte, až kým sa úplne nezastaví. Pohyblivé diely sa môžu zachytit' o povrch a nástroj sa môže stat' neovládateľný.
- Ručné elektrické náradie pri používaní pevne držte oboma rukami na odolanie rozbehovému momentu.
- Nástroj nenechávajte bez dozoru, keď je pripojený akumulátor. Pred odchodom nástroj vypnite a vyberte akumulátor.
Nabíjačka sa počas používania zohrieva. Nabíjačka sa môže zohriat' na nebezpečné úrovne a vytvorit' nebezpečenstvo požiaru, ak nebude dostatočne vetraná, v dôsledku elektrickej poruchy alebo ak sa používa v horúcom prostredí. Nabíjačku neumiestňujte na horľavý povrch. Vetracie otvory na nabíjačke neblokujte. Nabíjačku v žiadnom prípade neumiestňujte na koberce alebo handry; sú nielen horľavé, ale pod nabíjačkou tiež blokujú vetracie otvory. Nabíjačku umiestnite na stabilný, pevný nehorľavý povrch (ako napríklad stabilný kovový pracovný stôl alebo betónová podlaha) minimálne 30 cm od všetkých horľavých predmetov, ako napríklad záclony alebo steny. Na pracovisku by ste mali mať hasiaci prístroj a detektor dymu. Nabíjačku a akumulátor počas nabíjania často sledujte.
- Tento výrobok nie je hračka. Uchovávajte ho mimo dosahu detí.
- Výstrahy, bezpečnostné opatrenia a pokyny opísané v tomto návode na použitie nemožno aplikovat' na všetky možné podmienky a situácie, ktoré sa môžu vyskytnút'. Operátor musí vediet', že zdravý úsudok a opatrnost' sú činitele, ktoré do tohto výrobku nemožno vložit', ale musí ich mat' operátor.
- Sekacie a vrtné korunky sa môžu zo stroja náhodne vymrštiť a spôsobit’ vážne zranenie.
- Pred začatím práce si vždy skontrolujte správne zaistenie sekáča alebo vrtnej korunky v sklúčovadle.
- Skl'učovadlo pravidelne kontrolujte, či nevykazuje znaky opotrebovania alebo poškodenia.
- Vrtacie kladivo nikdy nespúšťajte, ked' práve tlačí na pracovnú plochu (stenu, strop atd').
- Oči a ostatných pracovníkov chráňte pred lietajúcimi časťami a úlomkami. Noste helmu! Nainštalujte ochranné steny!
- Vibrácie môžu poškodit' horné končatiny. Preto sa snažte, aby bola doba vystavenia vibráciám čo najkratšia.
7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY
Používajte iba akumulátory a nabíjačky, ktoré sú použiteľné pre toto zariadenie.
7.1 Batérie
- Nikdy neotvárajte zo žiadneho dôvodu.
- Neskladujte na miestach, kde môže teplota prekročit' 40 °C.
- Nabíjajte len pri okolitej teplote v rozsahu od 4 do 40 °C.
- Batérie skladujte na chladnom a suchom mieste (5 – 20 °C). Batérie nikdy neskladujte vo vybitom stave.
- Pre lítium-iónové batérie je lepšie pravidelne ich vybit' a nabit' (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40 % kapacity.
- Pri likvidácii batérií sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.
- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.
- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.
- V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:
–Kvapalinu opatrne poutierajte handričkou. Zabráňte kontaktu s pokožkou.
–V prípade kontaktu s kožou alebo očami sa riad'te týmito pokynmi:
V prípade kontaktu s očami, vyplachujte vel'kým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.
Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.
7.2 Nabijačky
- Nikdy nenabíjajte nedobíjateľné batérie.
- Poškodené káble okamžite vymeňte.
■ Nevystavujte vode.
■ Nabíjačku neotvárajte. - Do nabíjačky nepichajte.
Nabíjačka je určená len na použitie vo vnútri.
8 PRVKY
Výhody lítium-iónových batérií:
- Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej t'ažšiu, kompaktnejšiu batériu).
- Bez pamät'ového efektu (strata kapacity po niekol'kých cykloch nabitia/vybitia) ako iné typy batérií. (Ni-Cd, Ni-MeH atd').
- Obmedzené samovybíjanie (pozrite tiež časť Skladovanie).
9 PREVÁDZKA
Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.
Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekol'kých cykloch. Batéria by sa mala nabíjat' iba vo vnútri.
Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu.
Nabíjačku neumiestňujte na príliš horúce alebo studené miesto. Najlepšie je pri normálnej izbovej teplote. Ked' sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.
Poznámka:
-
Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút.
-
Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjajte ju.
9.1.1 Indikácie pre nabíjanie (obr. 1)
Nabíjačku pripojte k elektrickej zásuvke:
■ Svieti zelená kontrolka: pripravené na nabíjanie.
■ Bliká červená kontrolka: nabíja sa.
■ Svieti zelená kontrolka: nabíjanie je dokončené.
■ Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené.
Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl'a tabul'ky špecifikácií skontrolujte, či máte správny model pre túto nabíjačku.
Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.
- Nabíjačku a akumulátor počas pripojenia často sledujte.
- Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
- Pred použitím nechajte akumulátor úplne vychladnút.
- Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.
POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérii.
POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvolňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.
9.2 Indikátor nabitia akumulátora (obr. 1a)
Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (12). Pred použitím zariadenia stlačte spúšť vypínača a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať.
Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora: svietia 3 kontrolky LED: akumulátor je plne nabitý. svietia 2 kontrolky LED: akumulátor je nabitý na 60 %. svieti 1 kontrolka LED: akumulátor je takmer vybitý.
9.3 Vloženie a vybratie batérie (obr. 2)
VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vítačka vypnutá a volič rotácie bol v stredovej polohe.
- Batériu vyberte tak: na akumulátore stlačte uvoľňovaciu západku súčasne akumulátorovú batériu vytiahnete.
- Batériu vložíte tak, že ju pritlačíte na kontakty nástroja.
9.4 Uchytenie a výmena nástrojov (obr. 3)
Príslušenstvo môže byt' po použití horúce. Nedotýkajte sa hrotu príslušenstva rukou! Na vybratie príslušenstva používajte vždy ochranné rukavice.
9.6 Zapnutie / vypnutie
Poznámka: Spúšť je možné použit' ako ovládací mechanizmus s variabilnou rýchlost'ou.
Hlavný vypínač možno zablokovat' vo VYP. polohe.
Toto vám pomôže znížit' možnosť náhodného spustenia, keď zariadenie nepoužívate. Hlavný vypínač zablokujte tak, že gombík otáčania umiestnite do stredovej polohy.
9.6.2 Smer otáčania (obr. 5)
Smer otáčania sa ovláda gombíkom, ktorý je umiestnený nad hlavným vypínačom.
Doprava: Na zvolenie smeru otáčania vpred, uvoľnite hlavný vypínač a páku prepínania smeru vpred/vzad zatlačte doľava.
9.6.3 Menitel'ná rýchlost'
Tento nástroj má spínač menitel'nej rýchlosti, ktorý dodáva vyššiu rýchlost' a točivý moment so zvyšovaním tlaku na hlavný vypínač.
Rýchlost' sa reguluje silou stlačenia hlavného vypínača.
9.7 Prídavná rukovät' (obr. 6)
Z bezpečnostných dôvodov používajte vrtacie kladivo len s prídavnou rukovät'ou.
Otočením prídavnej rukoväte pri práci si budete môčt' zabezpečit' bezpečnú polohu tela.
Povol'te a otočte prídavnú rukovát' proti smeru hod. ručičiek. Slučku navlečte na hrdlo plášťa nástroja a rukovát' umiestnite do svojej polohy, potom prídavnú rukovát' utiahnite.
9.8 Híbkový doraz.
Povoľte prídavnú rukovát' a rovnú časť híbkového dorazu umiestnite do otvoru. Nastavte híbkový doraz a znovu utiahnite prídavnú rukovát'.
9.9 Zariadenie na zber prachu
Pred vykonávaním príklepového vítania vertikálne nad hlavou potiahnite zariadenie na zber prachu nad vrtnú korunku.
 | Režim vítacieho kladiva:Vítanie do muriva, betónu a prírodného kameňa.Funkciu vítacieho kladiva nepoužívajte na keramické dlaždice ani iné materiály, pretože nedokážu odolávať nárazom. |
 | Režim sekania:Sekanie do muriva, betónu a prírodného kameňa. |
 | Režim vítania:Vítanie do dreva, syntetických materiálov a kovu. |
 | Otáčanie sekáča:Nie je to pracovná poloha. Používa sa len na otočenie plochého sekáča do požadovanej polohy. |
Dôležité! Pri príklepovom vrtaní používajte malý tlak. Príliš vel'ky tlak zbytočne zaťažuje motor. Pravidelne kontrolujte vrtné korunky. Tupé vrtné korunky naostrite alebo vymeňte.
Skl'učovadlo s konektorom SDS nepoužívajte v kombinácii s funkciou kladiva/kladivového vrtania!
9.11 Svetlo LED (obr. 7)
Pracovné svetlo LED sa môže rozsvietit' pred spustením motora, ak zl'ahka stlačíte spínač, čím osvetlíte pracovnú oblast', aby ste si ju mohli najprv skontrolovat' a svetlo bude nad'alej svietit' aj počas prevádzky.
VAROVANIE: Nepozerajte sa priamo do svetelného lúča. Lúčom nikdy nemierte na osoby alebo predmety, okrem obrobku.
Lúčom nemierte zámerne na personál a treba zabezpečit', aby nebol namierený do očí osôb dlhšie ako 0,25 s.
9.12 Ako používat' demolačné kladivo
- Po umiestnení hrotu nástroja na betónový povrch nástroj zapnite.
- Využitím hmotnosti stroja a pevným držaním demolačného kladiva obomi rukami sa dá efektívne ovládať následný pohyb spätného trhnutia.
- Postupujte primeranou pracovnou rýchlost'ou, použitie príliš veľkej sily znižuje efektívnosť.
- Funkcia príklepového vítania nebude fungovat', ak nástroj nenarazí na odpor.
UPOZORNENIE Po dlhšom používaní sa puzdro valca rozhorúči. Dávajte preto pozor, aby ste si nepopálili ruky.
VAROVANIE Na stroj nepôsobte vel'kým tlakom. Kladivový mechanizmus sa aktivuje pôsobením l'ahkého tlaku na nástroj, ked' bude sekáč v kontakte s obrobkom.
10 ČISTENIE A ÚDRŽBA
10.1 Čistenie
- Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
- Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
■ Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt. - Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
- Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.
10.2 Údržba
- Naše stroje boli zhotovené tak, aby fungovali dlhú dobu pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o stroj a od pravidelného čistenia.
11 TECHNICKÉ ÚDAJE
| Menovité napätie | 20 V |
| Typ elektrického motora | Bezkefkový |
| Otáčky | 0 – 1350 ot./min |
| Vřtacia kapacita – betón | 22 mm |
| Vřtacia kapacita – ocel' | 13 mm |
| Vřtacia kapacita – drevo | 30 mm |
| Počet úderov | 0 – 4750 úderov/min |
| Sila úderu | 3 J |
| 4 funkcie | |
| Typ druhej rukoväte | Nastavitelná pomocná rukovät' |
| Mäkká rukovät' | Áno |
| Materiál vinutia motora | Med' |
12 HLUK
Hodnoty emisií hluku namerané podľa príslušnej normy (K=3).
Hladina akustického tlaku LpA 86 dB(A)
- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenja prým používateľom.
- Táto záruka zahrňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahrňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenja.
- Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
- Záruku zároveň nie je možné uplatňovat', ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo pret'ajenia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného siet'ového napätia. Neboli uvedené všetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
- Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku, ak v čnom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
- Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.
14 ŽIVOTNÉ PROSTREDIE
Ak musíte po dlhodobom používaní zariadenie vymenit', nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.
Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
15 VYHLÁSENIE O ZHODE
VARO – VIC. VAN ROMPUY N.V. – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že
výrobok: Bezkefkové vrtacie kladivo 20 V (bez akumulátora)
obchodná známka: POWERplus
model: POWDP15630
je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol’vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.
Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):
2011/65/EU
2006/42/ES
2014/30/EÚ
Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):
EN60745-1:2009
EN60745-2-6:2010
EN55014-1:2017
EN55014-2:2015
Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti,
Mentens Ludo
Ludo Mertens
Regulačné záležitosti – Compliance Manager
24/06/2021, Lier – Belgicko
1 UTILIZARE PREVĂZUTĂ....3
2 DESCRIERE (FIG. A)....3
3 CONTINUTUL PACHETULUI....3
4 SIMBOLURI ....3
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC....4
5.1 Zona de lucru 4
