| Typ produktu | Młot udarowy bezszczotkowy (wiertarka udarowa) |
| Napięcie znamionowe | 20 V |
| Typ silnika | Bezszczotkowy (brushless) |
| Prędkość obrotowa na biegu jałowym | 0 - 1 350 min⁻¹ |
| Częstotliwość udarów | 0 - 4 750 udarów/min |
| Siła udaru | 3 J |
| Maks. głębokość wiercenia (beton) | 22 mm |
| Maks. głębokość wiercenia (stal) | 13 mm |
| Maks. głębokość wiercenia (drewno) | 30 mm |
| Uchwyt narzędziowy | SDS-plus |
| Tryby pracy | Wiercenie, wiercenie udarowe, dłutowanie, obrót dłuta |
| Typ baterii | Li-ion 20 V (sprzedawana osobno w tej wersji) |
| Wskaźnik poziomu naładowania baterii | 3 diody LED (pojemność) |
| Ładowarka | Wskaźnik LED: zielone stałe (gotowa), czerwone migające (ładowanie), zielone stałe (naładowana) |
| Dodatkowy uchwyt | Tak, regulowany z powłoką Softgrip |
| Ogranicznik głębokości | Tak |
| Osłona przeciwpyłowa | Tak, nasadka przeciwpyłowa w zestawie |
| Oświetlenie | Lampa LED robocza |
| Kierunek obrotów | Lewo/Prawo, blokada w pozycji środkowej |
| Zmienna prędkość | Tak, przez nacisk na spust |
| Materiał uzwojenia silnika | Miedź |
| Ciśnienie akustyczne (LpA) | 86 dB(A) |
| Moc akustyczna (LwA) | 97 dB(A) |
| Drgania (aw) | 10,5 m/s² (K=1,5 m/s²) |
| Gwarancja | 36 miesięcy (z wyłączeniem baterii, ładowarki, akcesoriów) |
| Zawartość opakowania | Młot udarowy, ogranicznik głębokości, dodatkowy uchwyt, nasadka przeciwpyłowa, 3 wiertła SDS (∅6,8,10 mm), dłuto szpiczaste 250 mm, dłuto płaskie 14x250 mm, instrukcja obsługi |
| Konserwacja | Czyścić szczeliny wentylacyjne miękką szmatką; nie używać rozpuszczalników |
| Bezpieczeństwo | Nosić ŚOI (okulary, maskę, rękawice, kask, ochronniki słuchu); unikać kontaktu z ukrytymi przewodami; używać dodatkowego uchwytu |
Często zadawane pytania - POWDP15630 PowerPlus
Pytania użytkowników dotyczące POWDP15630 PowerPlus
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję POWDP15630 - PowerPlus i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. POWDP15630 marki PowerPlus.
INSTRUKCJA OBSŁUGI POWDP15630 PowerPlus
1 PRZEZNACZENIE ....3
2 OPIS (RYC. A) 3
3 SPIS CZEŚCI 3
4 SYMBOLE....4
5 OGÓLNE ZASADY BEZPIECZNEJ PRACY
ELEKTRONARZĘDZIAMI....4
5.1 Miejsce użytkowania....4
5.2 Bezpieczeństwo elektryczne 4
5.3 Bezpieczeństwo osobiste....5
5.4 Użytkowanie i konserwacja elektronarzędzi....5
5.5 Serwis....6
6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA
DLA WIERTAREK ......6
7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA
DLA AKUMULATORÓW I ŁADOWAREK ......7
7.1 Akumulatory....7
7.2 Ładowarki....8
8 CECHY 8
8.1 Akumulator Li-ion (5) 8
9 OBSŁUGA....8
9.1 Ładowanie pakietu akumulatorów....8
9.1.1 Wskazania ładowania (ryc. 1)....8
9.2 Wskaźnik pojemności akumulatora (ryc. 1a)....9
9.3 Wkładanie i wyjmowanie akumulatora (ryc. 2)....9
9.4 Zamocowywanie i wymiana narzędzi (ryc. 3)....9
9.5 Usuwanie narzędzia SDS-plus....10
9.6 Włączanie i wyłączanie....10
9.6.1 Blokada przełącznika (ryc. 4)....10
9.6.2 Kierunek obrotów (ryc. 5)....10
9.6.3 Zmienna prędkość obrotowa....10
9.7 Uchwyt dodatkowy (ryc. 6)....10
POWERPLUS HIGH QUALITY TOOLS
POWDP15630 PL
9.8 Ogranicznik głębokości....10
9.9 Ostona przeciwpyłowa....10
9.10 Wybierak trybu działania 11
9.11 Lampka LED (ryc. 7)....11
9.12 Sposób użycia młotowiertarki wyburzeniowej....11
10 CZYSZCZENIE I KONSERWACJA....12
10.1 Czyszczenie....12
10.2 Konserwacja....12
11 PARAMETRY TECHNICZNE....12
12 EMISJA DŻWIĘKU 12
13 GWARANCJA....13
14 ŚRODOWISKO NATURALNE....13
15 DEKLARACJA ZGODNOŚCI....14
MŁOTOWIERTARKA Z SILNIKIEM BEZSZCZOTOWYM 20 V (BEZ AKUMULATORA) POWDP15630

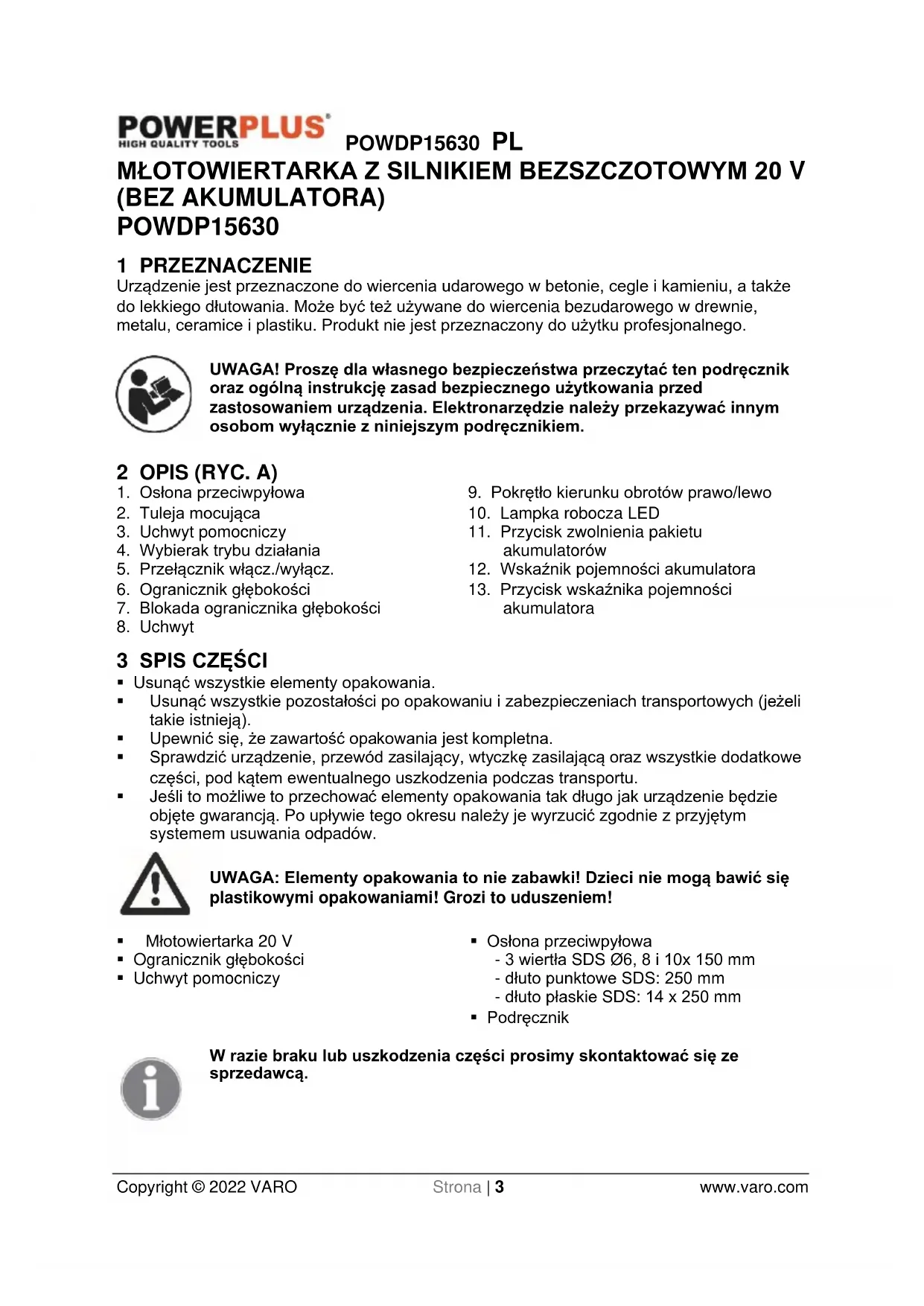

1 PRZEZNACZENIE
Urządzenie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu, a także do lekkiego długowania. Może być też używane do wiercenia bezudarowego w drewnie, metalu, ceramice i plastiku. Produkt nie jest przeznaczony do użytku profesjonalnego.
UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.
2 OPIS (RYC. A)
- Osłona przeciwpyłowa
- Tuleja mocująca
- Uchwyt pomocniczy
- Wybierak trybu działania
- Przełącznik włącz./wyłącz.
- Ogranicznik głębokości
- Blokada ogranicznika głębokości
-
Uchwyt
-
Pokrętło kierunku obrotów prawo/lewo
- Lampka robocza LED
- Przycisk zwolnienia pakietu akumulatorów
- Wskaznik pojemności akumulatora
- Przycisk wskaźnika pojemności akumulatora
3 SPIS CZEŚCI
- Usunąć wszystkie elementy opakowania.
- Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).
■ Upewnić się, że zawartość opakowania jest kompletna. - Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.
UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!
■ Młotowiertarka 20 V
- Ogranicznik głębokości
- Uchwyt pomocniczy
- Osłona przeciwpyłowa
- 3 wiertła SDS ∅6, 8 i 10x 150 mm
- dłuto punktowe SDS: 250 mm
- dłuto płaskie SDS: 14 x 250 mm
- Podręcznik
W razie braku lub uszkodzenia części prosimy skontaktować się ze sprzedawcą.
4 SYMBOLE
W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:
 | Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia. |  | Spełnia niezbędne wymogi określone w dyrektywach europejskich. |
 | Uważnie przeczytać instrukcje. |  | Urządzenie klasy II – podwójna izolacja – nie trzeba stosować wtyczki z uziemieniem (tylko dla ładowarki). |
 | Temperatura otoczenia maks. 40 °C (tylko dla akumulatora). |  | Nie wolno wystawiać ładowarki i pakietu akumulatorów na działanie wody. |
 | Akumulator i ładowarkę używać wyłącznie w pomieszczeniu. |  | Nie wolno palić pakietu akumulatorów lub ładowarki. |
5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI
Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).
5.1 Miejsce użytkowania
■ Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
- Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
■ W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.
5.2 Bezpieczeństwo elektryczne
- Zawsze sprawdzać, czy parametry zasilania odpowiadają napięciu określonełu na tabliczce znamionowej.
Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego. - Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
- Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
- Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.
POWDP15630 PL
Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
- Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.
5.3 Bezpieczeństwo osobiste
- Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
- Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „l” (włącz.) grozi wypadkami.
- Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
- Nie wychylac się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowage. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuaciach.
- Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zapłatać się w ruchome części.
- Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.
5.4 Użytkowanie i konserwacja elektronarzędzi
- Nie wolno przeciążać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.
- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.
- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszaja ryzyko niezamierzonego uruchomienia elektronarzedzia.
- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
- Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.
- Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.
POWDP15630 PL
- Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.
5.5 Serwis
- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.
6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA WIERTAREK
- Podczas pracy elektronarzędzie wolno chwytać tylko za izolowane powierzchnie chwytowe, ponieważ narzędzie tnące może się zetknąć z ukrytymi przewodami. Kontakt z przewodem pod napięciem może spowodować, że nieosłonięte części metalowe elektronarzędzia znajdą się pod napięciem, co może spowodować porażenie operatora prądem elektrycznym.
- Przed wymianą lub regulacją poczekać na ostygnięcie wiertła. Podczas pracy wiertła silnie się nagrzewają i może dojść do oparzenia.
- Unikać niezamierzonego uruchamiania. Przed włączeniem narzędzia przygotować się do pracy.
- Nie wolno odkładać narzędzia dopóki całkowicie się nie zatrzyma. Części ruchome mogą zaczepiać się o powierzchnię i doprowadzić do utraty kontroli nad narzędziem.
- Podczas korzystania z ręcznych elektronarzędzi, pewnie trzymać uchwyt narzędzia dwiema rękami, w celu zrównoważenia momentu rozruchowego.
- Nie wolno pozastawiać narzędzia bez nadzoru, kiedy podłączony jest pakiet akumulatorów. Przed pozostawieniem narzędzia wyłączyć je i zdjąć pakiet akumulatorów.
- Ładowarka nagrzewa się w czasie używania. Temperatura ładowarki może podnieść się do niebezpiecznego poziomu i spowodować zagrożenie pożarem, jeżeli nie będzie ona posiadać odpowiedniej wentylacji, z powodu usterki elektrycznej lub używania w gorącym otoczeniu. Nie wolno umieszczac łaadowarki na palnej powierzchni. Nie wolno zasłaniać otworów wentylacyjnych ładowarki. Szczególnie należy unikać umieszczania ładowarki na dywanach i pledach; są one nie tylko łatwopalne ale również zasłaniają otwory wentylacyjne pod ładowarką. Umieścić ładowarkę na stabilnej, twardej i niepalnej powierzchni (takiej jak stabilny metalowy stół roboczy lub podłoga betonowa) co najmniej 30 cm od wszelkich palnych przedmiotów, takich jak zasłony lub ściany. W miejscu tym powinny znajdować się gaśnica i czujnik dymu. Podczas ładowania okresowo sprawdzać ładowarkę i pakiet akumulatorów.
- Produkt ten nie jest zabawką. Trzymać go poza zasięgiem dzieci.
- Ostrzeżenia, środki ostrożności i instrukcje zawarte w niniejszym podręczniku nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, ze zdrowy rozsądek i ostrożność są czynnikami, których nie można wbudować w produkt, ale muszą być zapewnione przez użytkownika.
- Należy zapewnić sobie pewne oparcie dla stóp na drabinach i rusztowaniach podczas wiercenia z ręki.
- Używać wykrywacza przewodów dla zlokalizowania instalacji w ścianach z ukrytymi przewodami elektrycznymi, wodnymi lub gazowymi. Unikać dotykania elementów lub przewodników pod napięciem.
- Używać ochronników słuchu dla zabezpieczenia słuchu. Utrata słuchu może postępować stopniowo!
- Do prac związanych z emisją pyłu należy nakładać okulary ochronne i maskę przeciwpyłową.
POWDP15630 PL
- Nie używać urządzenia w środowisku oparów lub cieczy łatwopalnych.
- Istnieje niebezpieczeństwo wypadnięcia dłuta i wiertła z urządzenia, co może być przyczyną poważnych obrażeń.
- Przed każdym rozpoczęciem pracy należy sprawdzić, czy dłuto lub wiertło jest prawidłowo zablokowane w uchwycie.
Należy regularnie kontrolować uchwyt pod kątem śladów zużycia i uszkodzenia. - Nie wolno włączać udaru przed oparciem końcówki urządzenia na powierzchni roboczej (ścianie, suficie itp.)
- Należy zabezpieczyć własne oczy, a także innych pracowników przed wyrzucanymi cząstkami i odłamkami. Nosić kask! Ustawić ścianki przegrodowe!
- Nosić rękawice ochronne dla ochrony palców przed stłuczeniami i zadrapaniami.
- Wibracje mogą być przyczyną urazu kończyn górnych. Należy maksymalnie skrócić czas ekspozycji na wibracje.
7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK
Stosować jedynie akumulatory i ładowarki przeznaczone dla tego narzędzia.
7.1 Akumulatory
- Nie wolno nigdy próbować z jakiegokolwiek powodu otwierać akumulatorów.
- Nie wolno przechowywać w miejscach, gdzie temperatura może przekraczać 40 °C.
- Ładować tylko w temperaturze otoczenia od 4 °C do 40 °C.
- Akumulatory należy przechowywać w chłodnym i suchym miejscu (w temp. od 5 °C do 20 °C). Nie wolno przechowywać akumulatorów w stanie rozładowanym.
- Dobrze jest regularnie rozładowywać i ładować ponownie (co najmniej 4 razy w roku) akumulatory litowo-jonowe.
- Podczas utylizacji akumulatorów przestrzegać instrukcji zawartych w rozdziale „Ochrona środowiska”.
- Nie powodować zwarć. W przypadku wykonania połączenia między biegunem dodatnim (+) a ujemnym (-) bezpośrednio lub przez przypadkową styczność z przedmiotem metalowym, następuje zwarcie akumulatora, a przepływ wysokiego napięcia spowoduje wytworzenie ciepła, co może prowadzić do rozerwania obudowy lub pożaru.
- Nie podgrzewać. Jeżeli akumulatory zostaną podgrzane do temperatury powyżej 100 °C, elementy uszczelniające i izolacyjne oraz inne części z polimerów mogą zostać uszkodzone w wyniku wycieku elektrolitu i/lub zwarcia wewnętrznego prowadzącego do wytworzenia ciepła powodującego rozerwanie obudowy lub pożar. Dodatkowo nie wolno wrzucać akumulatorów do ognia – może to spowodować wybuch i/lub intensywny proces palenia.
- W warunkach ekstremalnych może dojść do wycieku z akumulatora. W przypadku zaobserwowania cieczy na akumulatorze postępować jak niżej:
–Dokładnie wytrzeć ciecz za pomocą ściereczki. Unikać kontaktu ze skórą.
–W przypadku kontaktu ze skórą lub oczami, postępować zgodnie z poniższymi zaleceniami:
√ Natychmiast przepłukać woda. Zneutralizować za pomocą delikatnego kwasu, takiego jak sok z cytryn lub ocet.
√ W przypadku kontaktu z oczami intensywnie płukać czystą wodą przez co najmniej 10 minut. Skonsultować się z lekarzem.
Zagrożenie pożarem! Unikać zwarcia styków odłączanego akumulatora. Nie spalać akumulatora w piecu.
POWDP15630 PL
7.2 Ładowarki
■ Nie wolno nigdy próbować ładować baterii jednorazowego użytku.
■ Uszkodzone przewody należy natychmiast wymienić.
- Nie wolno wystawiać na działanie wody.
■ Nie wolno otwierać ładowarki.
- Nie wolno sondować ładowarki.
- Ładowarka przeznaczona jest wyłącznie do użytku w pomieszczeniach.
8 CECHY
Zalety akumulatorów Li-ion:
- Akumulatory Li-ion mają lepszy stosunek pojemności do masy (większa moc przy lżeiszym akumulatorze, bardziej kompaktowe).
- Brak efektu pamięci (utrata pojemności po szeregu cykli ładowania/rozładowania) jak w innych typach akumulatorów (Ni-Cd, Ni-MeH itd.).
- Ograniczone samoczynne rozładowanie (patrz również rozdział: Przechowywanie).
9 OBSŁUGA
9.1 Ładowanie pakietu akumulatorów
Pakiet akumulatorów dla narzędzia dostarczany jest w stanie niskiego naładowania celem zapobieżenia możliwym problemom, dlatego przed pierwszym użyciem należy naładować pakiet akumulatora.
Uwaga: Podczas pierwszego ładowania akumulatory nie osiągną stanu pełnego naładowania. Pełna naładowanie będzie następować po kilku cyklach ładowania. Akumulator wolno ładować tylko w pomieszczeniach.
Po normalnym użytkowaniu do całkowitego naładowania akumulatora potrzebny jest czas ładowania około 1 godziny.
Podczas ładowania pakiet akumulatorów nieznacznie się rozgrzeje, jest to zjawisko normalne i nie wskazuje problemów.
Nie wolno umieszczać ładowarki w miejscu narażonym na ekstremalne ciepło lub zimno.
Najlepsza jest normalna temperatura pokojowa. Kiedy akumulator zostanie całkowicie naładowany, odłączyć ładowarke od źródła zasiania i wyjąc pakiet akumulatorów z ładowarki.
Uwaga:
- Przed ładowaniem poczekać na całkowite wystvgniecie pakietu akumulatora.
- Przed ładowaniem sprawdzić pakiet akumulatora, nie wolno ładować pękniętego lub przeciekającego pakietu akumulatora.
9.1.1 Wskazania ładowania (ryc. 1)
Podłączyć ładowarkę do gniazdka sieciowego:
■ Świeci stale na zielono: gotowa do ładowania.
■ Miga na czerwono: ładowanie.
■ Świeci stale na zielono: naładowany.
- Świeci stale na zielono i czerwono: uszkodzone akumulator lub ładowarka.
Uwaga: Jeżeli akumulator nie pasuje prawidłowo należy go odłączyć i sprawdzić czy pakiet akumulatora jest prawidłowy dla danego modelu ładowarki, jak pokazano na karcie charakterystyk. Nie wolno ładować żadnego innego pakietu akumulatorów lub jakiegokolwiek pakietu akumulatorów, który nie pasuje pewnie do ładowarki.
- Po podłączeniu okresowo sprawdzać ładowarkę i pakiet akumulatorów.
- Po zakończeniu ładowania odłączyć zasilacz od gniazdka i odłączyć go od pakietu akumulatora.
- Przed użyciem poczekać na całkowite wystygnięcie pakietu akumulatora.
- Ładowarkę i pakiet akumulatora przechowywać w pomieszczeniu, poza zasięgiem dzieci.
UWAGA: Jeżeli po ciągłym użytkowaniu w narzędziu akumulator jest gorący, przed ładowaniem pozostawić go do ochłodzenia do temperatury pokojowej. Spowoduje to wydłużenie żywotności akumulatorów.
UWAGA: Usunąć pakiet akumulatora ze stojaka ładowarki korzystając z pomocy kciuka lub palców; nacisnąć przycisk zwalniający akumulator i jednocześnie wyciągnąć pakiet akumulatora.
9.2 Wskaźnik pojemności akumulatora (ryc. 1a)
Wskaźniki pojemności akumulatora znajdują się na pakiecie akumulatora; można sprawdzać stan pojemności akumulatora po naciśnięciu przycisku (12). Przed użyciem narzędzia należy nacisnąć przełącznik spustu celem sprawdzenia, czy akumulator jest wystarczająco naładowany do prawidłowej pracy.
Te 3 diody mogą pokazywać stan poziomu pojemności akumulatora:
3 diody podświetlone: akumulator całkowicie naładowany.
2 diody podświetlone: akumulator naładowany w 60%.
1 dioda podświetlona: akumulator prawie rozładowany.
9.3 Wkładanie i wyjmowanie akumulatora (ryc. 2)
OSTRZEŻENIE: Przed wykonaniem jakichkolwiek ustawień upewnić się, że wiertarka jest wyłączona, a wybierak kierunku obrotów znajduje się w położeniu środkowym.
- Demontaż akumulatora: nacisnąć zapadkę zwalniającą akumulatora i wyciągnąć pakiet akumulatora w tym samym czasie.
- W celu włożenia akumulatora popchnąć pakiet akumulatora na styki narzędzia.
9.4 Zamocowywanie i wymiana narzędzi (ryc. 3)
Urządzenie jest wyposażone w system mocowania SDS-plus.
- Przed zamocowanie narzędzia należy je oczyścić i pokryć cienką warstwą smaru maszynowego.
■ Zamocować żadaną końcówkę w uchwycie końcówki. - Wsunąć i przekręcić do oporu wolne od pyłu narzędzie w uchwycie narzędzia. Narzędzie zostanie automatycznie zablokowane.
- Pociągnąć za narzędzie dla sprawdzenia prawidłowości jego zablokowania.
9.5 Usuwanie narzędzia SDS-plus
Odciągnąć w tył tuleję mocującą, przytrzymać ją w tym położeniu i usunąć narzędzie.
Po użyciu narzędzia akcesoria mogą być gorące. Nie dotykać wierzchołków akcesoriów ręką! Zawsze używać rękawic ochronnych do zdejmowania akcesoriów.
9.6 Włączanie i wyłączanie
■ Włączanie: Wcisnąć przełącznik pracy (5).
■ Wyłączanie: Zwolnić przełącznik pracy (5).
Uwaga: Przełącznik spustowy może być używany jako mechanizm regulacji prędkości.
9.6.1 Blokada przełącznika (ryc. 4)
Spust przełącznika można zablokować w położeniu centralnym.
Pomaga to zredukować możliwości przypadkowego uruchomienia, kiedy narzędzie nie jest używane. W celu zablokowania spustu przełącznika umieścić dźwignię wyboru kierunku obrotu w położeniu centralnym.
9.6.2 Kierunek obrotów (ryc. 5)
Kierunek obrotów regulowany jest dźwignią wyboru kierunku obrotu umieszczoną powyżej spustu przełącznika.
9.6.2.1 Obrót w prawo:
W prawo: W celu wybrania obrotów w przód należy zwolnić przełącznik „on/off” i docisnąć dźwignię „przód/tył” w lewą stronę narzędzia.
9.6.2.2 Obrót w lewo:
W lewo: W celu wybrania obrotów wstecz należy docisnąć dźwignię w prawą stronę narzędzia.
9.6.3 Zmienna prędkość obrotowa
Narzędzie posiada przełącznik bezstopniowej regulacji prędkości, który zapewnia większą prędkość obrotową i moment wraz ze wzrostem nacisku na spust przełącznika. Prędkość obrotowa kontrolowana jest stopniem wciśnięcia spustu przełącznika.
9.7 Uchwyt dodatkowy (ryc. 6)
Ze względów bezpieczeństwa należy zawsze używać młotowiertarki z uchwytem dodatkowym. Przekręcając uchwytem dodatkowym można zapewnić sobie bezpieczną pozycję ciała podczas pracy. Poluzować i przekręcić uchwyt dodatkowy w lewo. Nasunąć pętlę na zwężenie obudowy elektronarzędzia i ustawić uchwyt, a następnie dokręcić uchwyt dodatkowy.
9.8 Ogranicznik głębokości
Poluzować uchwyt dodatkowy i umieścić prostą część ogranicznika głębokości w otworze. Wyregulować ogranicznik głębokości i ponownie zamocować uchwyt dodatkowy.
9.9 Ostona przeciwpyłowa
Przed przystąpieniem do wiercenia pionowo nad głową należy nasunąć osłone przeciwpyłową na nasadę wiertła.
9.10 Wybierak trybu działania
 | Tryb wiercenia udarowego/ wiercenia zwykłego:Wiercenie w murze, betonie i naturalnej skale.Nie używać funkcji wiercenia udarowego do płytek ceramicznych ani innych materiałów, które nie wytrzymują energii udaru. |
 | Tryb długowania:Dłutuj w murze, betonie i naturalnej skale. |
 | Tryb wiercenia:Wiercenie w drewnie, materiałach syntetycznych i metalu. |
 | Obroty dluta:Ustawienie nierobocze, wykorzystywane wyłącznie do przekręcania płaskiego dluta w żądane położenie. |
Ważne! Przy wiercenu udarowym należy zastosować lekki docisk. Zbyt silny docisk spowoduje niepotrzebne obciążenie silnika. Należy regularnie kontrolować stan wierteł. Stępione wiertła należy naostrzyć lub wymienić na nowe.
Nie używaj uchwytu z łącznikiem SDS w połączeniu z funkcją udaru/wiercenia udarowego!
Lampkę roboczą LED można uruchomić przed uruchomieniem silnika lekkim naciśnięciem przełącznika. Oświetła one miejsce pracy celem jego uprzedniego sprawdzenia i świeci również w czasie pracy.
OSTRZEŻENIE: Nie wolno patrzeć bezpośrednio w strumień światła. Nigdy nie wolno kierować wiązki światła na osobę lub przedmiot inny niż element obrabiany.
Nie wolno kierować umyślnie wiązki światła na osoby i należy zapewnić, ze nie jest ona skierowana w oczy osób na czas dłuższy niż 0,25 s.
9.12 Sposób użycia młotowiertarki wyburzeniowej
- Po umieszczeniu wierzchołka narzędzia na betonowej powierzchni, przełączyć na ON (włącz.).
- Wykorzystując masę urządzenia i silnie trzymając młotowiertarkę wyburzeniową obiemą rękami, można skutecznie kontrolować ruch odbicia.
- Kontynuować z umiarkowaną siłą: użycie nadmiernej siły zmniejszy wydajność.
- Funkcja wiercenia udarowego nie będzie działać, kiedy narzędzie nie natrafi na opór.
PRZESTROGA Po długim używaniu obudowa cylindra staje się gorąca. Należy zatem zachować ostrożność, by nie poparzyć dłoni.
10 CZYSZCZENIE I KONSERWACJA
10.1 Czyszczenie
- Otwory wentylacyjne urządzenia utrzymywać w czystości celem zapobieżenia przegrzaniu silnika.
- Regularnie czyścić obudowę maszyny miękką szmatką, korzystnie po każdym użyciu.
- Szczeliny wentylacyjne powinny być wolne od pyłu i brudu.
- Jeżeli zabrudzenie nie zejdzie użyć miękkiej szmatki zwilżonej wodą z mydłem.
- Nigdy nie wolno stosować rozpuszczalników, takich jak benzyna, alkohol, woda amoniakalna itp. Takie rozpuszczalniki mogą uszkodzić części plastikowe.
10.2 Konserwacja
- Nasze urządzenia zostały zaprojektowane do pracy przez długi okres czasu przy minimalnej konserwacji. Długotrwała zadowalająca praca zależy od odpowiedniej troski o urządzenie i regularnego czyszczenia.
11 PARAMETRY TECHNICZNE
| Napięcie znamionowe | 20 V |
| Typ silnika elektrycznego | Bezszczotkowy |
| Prędkość obrotowa | 0-1350 min ^-1 |
| Maks. głębokość wiercenia w betonie | 22 mm |
| Maks. głębokość wiercenia w stali | 13 mm |
| Maks. głębokość wiercenia w drewnie | 30 mm |
| Częstość udarów | 0-4750 uderzeń/min |
| Siła udaru | 3 J |
| 4 funkcje | |
| Typ drugiego uchwytu | Regulowany uchwyt dodatkowy |
| Gumowy uchwyt | Tak |
| Materiał uzwojenia silnika | Miedź |
12 EMISJA DŻWIĘKU
Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3)
| Poziom ciśnienia akustycznego LpA | 86 dB(A) |
| Poziom mocy akustycznej LwA | 97 dB(A) |
UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu.
aw (poziom wibracji)
10,5 m/s²
K = 1,5 ~m / s^2
13 GWARANCJA
- Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
- Gwarancja obejmuje awarie wynikające z wad materiałowych i wykonawczych, nie obejmuje natomiast wad wynikających z normalnego zużycia takich części jak: łożyska, szczotki, przewody, wtyczki oraz takich akcesoriów jak końcówki, wiertła, brzeszczoty piły itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacji i wypadków. Gwarancja nie obejmuje również kosztów transportu.
- Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy akumulatorów i ładowarek oraz części uszkodzonych z powodu zwykłego zużycia, takich jak w szczególności łożyska, szczotki, przewody, wtyczki itd. Niniejsza gwarancja nie obeimuje również takich akcesoriów jak wiertła, bity, tarcze tnace itd.
- Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
- Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
- Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
■ Wiecej informacji można uzyskać, dzwoniac na numer: 00 32 3 292 92 90. - Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
- Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
- Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
- Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
- Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
- Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
■ Jako dowód zakupu należy zachować rachunek. - Niezdemontowane narzędzie należy zwrócić do sprzedawcy w oryginalnej plastikowej walizce (jeżeli produkt był w nia fabrycznie zapakowany) wraz z dowodem zakupu.
14 ŚRODOWISKO NATURALNE
Zużytego urządzenia nie wolno się pozbywać wraz z normalnymi odpadami z gospodarstwa domowego. Należy z nim postępować zgodnie z odpowiednimi przepisami ochrony środowiska.
Odpady wytworzone przez urządzenia elektryczne nie mogą być traktowane jak zwykle odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.
VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że
produkt: Młotowiertarka 20 V
znak towarowy: POWERplus
model: POWDP15630
spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opartych na zastosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.
Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):
2011/65/UE
2006/42/WE
2014/30/UE
Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):
EN60745-1:2009
EN60745-2-6:2010
EN55014-1:2017
EN55014-2:2015
Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Niżej podpisany działa w imieniu zarządu firmy, na podstawie udzielonego mu pełnomocnictwa,
Mertens Ludo
Ludo Mertens
Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami
