Produkttype	Borhammer uden børster (slagboremaskine)
Nominel spænding	20 V
Motortype	Uden børster (brushless)
Tomgangshastighed	0 - 1.350 min⁻¹
Slagfrekvens	0 - 4.750 slag/min
Slagkraft	3 J
Maks. boredybde (beton)	22 mm
Maks. boredybde (stål)	13 mm
Maks. boredybde (træ)	30 mm
Værktøjsholder	SDS-plus
Driftstilstande	Boring, slagboring, mejsling, mejseldrejning
Batteritype	Li-ion 20 V (sælges separat i denne version)
Batteriladningsindikator	3 LED (kapacitet)
Lader	LED-indikator: fast grøn (klar), blinkende rød (oplader), fast grøn (opladet)
Ekstra håndtag	Ja, justerbart med Softgrip-belægning
Dybdeanslag	Ja
Støvbeskyttelse	Ja, støvhætte inkluderet
Belysning	Arbejds-LED
Rotationsretning	Venstre/Højre, lås i midterposition
Variabel hastighed	Ja, via tryk på aftrækkeren
Motorviklingsmateriale	Kobber
Lydtryk (LpA)	86 dB(A)
Lydeffekt (LwA)	97 dB(A)
Vibrationer (aw)	10,5 m/s² (K=1,5 m/s²)
Garanti	36 måneder (ekskl. batteri, lader, tilbehør)
Pakningsindhold	Borhammer, dybdeanslag, ekstra håndtag, støvhætte, 3 SDS-bor (∅6,8,10 mm), spidsmejsel 250 mm, fladmejsel 14x250 mm, brugsanvisning
Vedligeholdelse	Rengør ventilationsåbningerne med en blød klud; brug ikke opløsningsmidler
Sikkerhed	Bær personligt beskyttelsesudstyr (briller, maske, handsker, hjelm, høreværn); undgå kontakt med skjulte ledninger; brug ekstra håndtag

Ofte stillede spørgsmål - POWDP15630 PowerPlus

Hvad er forskellen mellem tilstandene boring, slagboring og mejsling?

Tilstanden boring er til træ, metal, plast uden slag. Slagboring er til beton, mursten, sten. Mejsling er til let mejsling. Brug tilstandsvælgeren (4) til at vælge.

Hvordan oplader man batteriet, og hvor lang tid tager det?

Tilslut laderen til stikkontakten, sæt batteriet i. Den røde LED blinker under opladning, fast grøn når den er opladet. Opladningstiden er cirka 1 time. Oplad kun indendørs ved mellem 4°C og 40°C.

Hvordan indsætter og fjerner man et SDS-plus bor?

Rengør og smør let boret. Tryk det ind i værktøjsholderen med en drejning, indtil det klikker. For at fjerne det, træk låsemuffen (2) tilbage og tag værktøjet ud. Brug handsker, hvis værktøjet er varmt.

Hvad gør jeg, hvis batteriet ikke passer i laderen?

Kontrollér, at batteriet er kompatibelt med laderen (se specifikationer). Hvis det ikke sætter sig korrekt fast, må du ikke tvinge det. Brug kun anbefalede PowerPlus-batterier.

Hvordan bruger man dybdeanslaget?

Løsn det ekstra håndtag, sæt dybdestangen i det tilsvarende hul, indstil den ønskede dybde, og stram derefter håndtaget. Dette giver mulighed for at bore i en konstant dybde.

Hvad betyder LED'erne på batteriet?

Tryk på knappen (12): 3 LED = batteri fuldt, 2 LED = 60%, 1 LED = næsten tomt. Oplad så hurtigt som muligt.

Kan jeg bruge dette værktøj til boring i fliser?

Nej, brug ikke slagtilstanden på fliser eller skrøbelige materialer. Brug almindelig boring med et passende bor.

Hvordan rengør og vedligeholder jeg værktøjet?

Rengør ventilationsåbningerne med en blød klud efter hver brug. Ved genstridig snavs, brug en fugtig klud med sæbevand. Brug aldrig opløsningsmidler (benzin, alkohol).

Hvad gør jeg, hvis LED-lampen ikke tænder?

Kontrollér, at batteriet er opladet og korrekt isat. Tryk let på afbryderen (5) for at tænde lampen, før du starter. Hvis den ikke virker, kontakt kundeservice.

Hvad er garantien for dette værktøj?

Garantien er 36 måneder fra købsdatoen. Den dækker fabrikationsfejl, men ikke normal slitage, batterier, ladere, tilbehør eller skader som følge af forkert brug. Opbevar købsbeviset.

BRUGSANVISNING POWDP15630 PowerPlus

	Indikerer risiko for personskader eller skader på verktøyet.		I samsvar med vesentlige krav i EU-direktivet(ene).
	Les manualen før bruk.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel (kun for lader).
	Omgivelsestemperatur maks. 40 °C (kun for batteri).		Ikke utsett lader og batteripakke for vann.
	Bruk batteri og lader kun i lukkede rom.		Batteri og lader må ikke brennes.

5 GENERELLE SIKKERHETSADVARSLER

- I vegger der strøm-, varme- eller gassledninger ikke er synlige, må ledningene lokaliseres med et ledningssøkeapparat. Unngå kontakt med strømførende deler eller ledere.

– Ved hud- eller øvekontakt må du følge instruksionene nedenfor:

Fordeler med Li-ion batterier:

• Lyser grønt: klar til lading.
• Blinker rødt: lading.
• Lyser grønt: ladet.
• Lyser grønt og rødt: batteri eller lader skadet.

Disse 3 LED-lysene viser status på batteriets kapasitet:

3 LED-lamper lyser: Batteriet er fulladet.

2 LED-lamper lyser: Batteriet er ladet 60 %.

1 LED-lampe lyser: Batteriet er nesten utladet.

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

1 TILSIGTET BRUG....3
2 BESKRIVELSE (FIG. A) 3
3 MEDF∅LGENDE INDHOLD 3
4 SYMBOLER 4
5 GENERELLE SIKKERHEDSFORSKRIFTER ....4
5.1 Arbejdsområde....4
5.2 Elektrisk sikkerhed ....4
5.3 Personlig sikkerhed....5
5.4 Omhyggelig håndtering og anvendelse af elværktøj....5
5.5 Service....5

6 EKSTRA SIKKERHEDSINSTRUKTIONER TIL BOREMASKINER . 5

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE....6

7.1 Batterier....6
7.2 Opladere....7
8 KOMPONENTER 7
8.1 Li-ion-batteri (5)....7
9 BETJENING....7
9.1 Opladning af batteripakken 7
9.1.1 Opladningsindikation (Fig. 1)....8
9.2 Batterikapacitetsindikator (Fig. 1a)....8
9.3 Indsættelse og udtagning af batteriet (Fig. 2)....8
9.4 Indsætning og udskiftning af værktøjet (Fig. 3)....9
9.5 Udtagning af SDS-plus værktøj....9
9.6 Start/stop....9
9.6.1 Låseknap (Fig. 4)....9
9.6.2 Rotationsretning (Fig. 5)....9
9.6.2.1 Rotation med uret: 9
9.6.2.2 Rotation mod uret: 9
9.6.3 Variabel hastighed 9
9.7 Ekstragreb (Fig. 6)....9

POWERPLUS HIGH QUALITY TOOLS

POWDP15630 DA

9.8 Dybdestopanslag 10
9.9 Støvfanger 10
9.10 Funktionsvælger 10
9.11 LED-lampe (Fig. 7)....10
9.12 Sådan bruges nedrivningshammeren.... 10
10 RENG∅RING OG VEDLIGEHOLDELSE 11
10.1 Rengøring....11
10.2 Vedligeholdelse....11
11 TEKNISKE DATA .... 11
12 ST∅J 11
13 GARANTI 12
14 MILJ∅....12
15 KONFORMITETSERKLÆRING .... 13

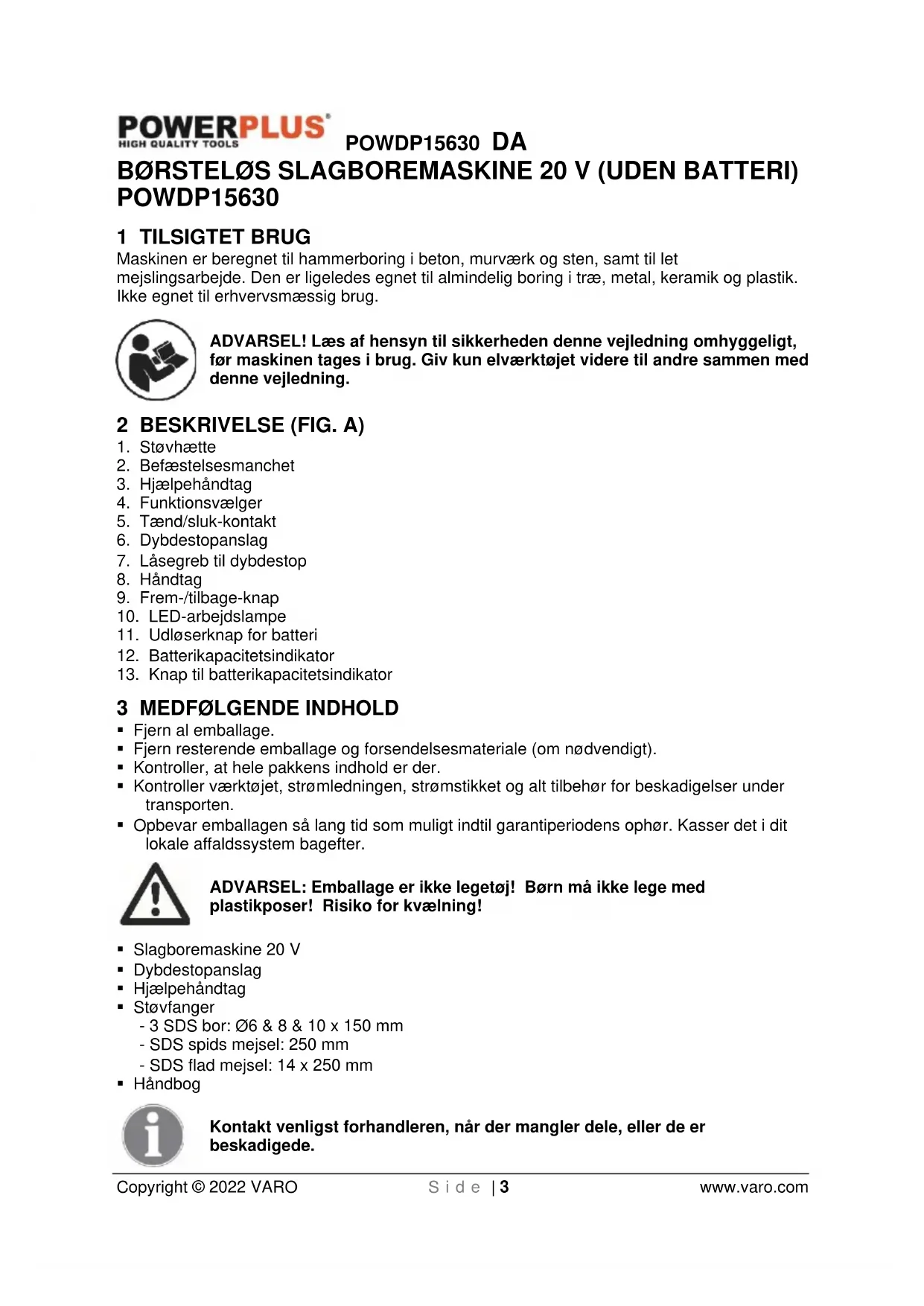

B∅RSTEL∅S SLAGBOREMASKINE 20 V (UDEN BATTERI) POWDP15630

1 TILSIGTET BRUG

Maskinen er beregnet til hammerboring i beton, murværk og sten, samt til let mejslingsarbejde. Den er ligeledes egnet til almindelig boring i træ, metal, keramik og plastik. Ikke egnet til erhvervsmæssig brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun elværktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Støvhætte
2. Befæstelsesmanchet
3. Hjælpehåndtag
4. Funktionsvælger
5. Tænd/sluk-kontakt
6. Dybdestopanslag
7. Låsegreb til dybdestop
8. Håndtag
9. Frem-/tilbage-knap
10. LED-arbejdslampe
11. Udløserknap for batteri

12. Batterikapacitetsindikator

13. Knap til batterikapacitetsindikator

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

■ Slagboremaskine 20 V
- Dybdestopanslag
■ Hjælpehåndtag
■ Støvfanger
- 3 SDS bor: ∅6 & 8 & 10 x 150 mm
- SDS spids mejsel: 250 mm
- SDS flad mejsel: 14 x 250 mm
■ Håndbog

Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		I overensstemmelse med de obligatoriske krav i EU-direktiverne.
	Læs vejledningen før brug.		Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik (kun for oplader).
	Omgivelsestemperatur 40 °C maks. (kun for batteri).		Batteripakken må ikke udsættes for vand.
	Brug kun batteriet og opladeren i lukkede rum.		Brænd ikke batteripakken eller opladeren.

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtlige anvisninger bør læses. Fejl pga. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevet elværktøj (med netkabel) eller batteridrevet (trådløst) elværktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. Elværktøj producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens elværktøj benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et elværktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med elværktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis elværktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

POWDP15630 DA

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug elværktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en dreijende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støy.

5.4 Omhyggelig håndtering og anvendelse af elværktøj

• Overbelast ikke værktøjet. Brug det elværktøj, der er beregnet til det arbejde, der skal udføres. Med det passende elværktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.
• Brug ikke elværktøj med defekte afbrydere. Et elværktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• Elværktøj, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. Elværktøj er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdt skærende værktøj med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug elværktøj, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af elværktøj til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 EKSTRA SIKKERHEDSINSTRUKTIONER TIL BOREMASKINER

- Hold elværktøjet på de isolerede gribeoverflader, når du udfører et arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger. Hvis værktøjet kommer i kontakt med en strømførende ledning, bliver metaldele på værktøjet strømførende og giver brugeren elektrisk stød.

POWDP15630 DA

- Lad bitten køle af, inden du rører, skifter eller justerer den. Bitten bliver ekstremt varm under brugen, og du kan brænde dig.

- Undgå utilsigtet start. Forbered arbejdet, inden du tænder værktøjet.

- Læg ikke værktøjet fra dig, inden det er standset helt. Bevægelige dele kan gribe fat i overfladen, hvorved du kan miste kontrollen over værktøjet.

- Når du bruger et håndholdt elværktøj, skal du holde godt fast i værktøjet med begge hænder for at klare startmomentet.

- Efterlad ikke værktøjet uden opsyn, mens batteripakken er tilsluttet. Sluk for værktøjet, og fjern batteripakken, inden du går væk fra værktøjet.

- Batteriopladeren bliver varm under brugen. Varmen fra opladeren kan blive så høj, at der opstår brandfare, hvis der ikke er tilstrækkelig ventilation, hvis der er en elektrisk defekt, eller hvis den bruges i varme omgivelser. Placer ikke opladeren på en brændbar overflade. Opladerens udluftningsåbninger må ikke blokeres. Undgå især at placere opladeren på tæpper; de er ikke kun brændbare, de blokerer også udluftningsåbningerne under opladeren. Placer opladeren på en stabil, solid og ikke-brændbar overflade (som f.eks. en stabil arbejdsbænk af metal eller et cementgulv) mindst 30 cm fra alle brændbare genstande såsom gardiner eller vægge. Sørg for at have en brandslukker eller en røgdetektor i nærheden. Overvåg oplader og batteripakke regelmæssigt under opladningen.

- Produktet er ikke legetøj. Opbevares utilgængeligt for børn.

- De advarsler, forholdsregler og instruktioner, der beskrives i denne manual, kan ikke dække alle forhold og situationer, der måtte opstå. Brugeren skal forstå, at almindelig fornuft og forsigtighed ikke kan implementeres i dette produkt, men skal komme fra brugeren selv.

- I vægge, hvor strøm-, vand- eller gasledninger ikke kan ses, skal ledningerne først lokaliseres med en ledningssøger. Undgå at berøre strømførende dele eller ledninger.

- Bær høreværn til beskyttelse af Deres ører. Tab af hørelse kan være en gradvis proces.

- Bær beskyttelsesbriller og anvend støvmaske ved støvudviklende arbejde.

- Må ikke anvendes i områder med dampe og brændbare væsker.

- Mejsel og bor kan ved uheld slynges ud af værktøjet og forårsage svære kvæstelser:

- Kontroller altid at mejsel eller bor er låst i patronen, før arbejdet påbegyndes.

- Kontroller regelmæssigt patronen for slid og skader.

- Start kun et værktøj med slåfunktion, når det trykkes mod et arbejdsemne (væg, loft osv.).

- Beskyt øjne og medarbejdere mod flyvende smådele og afsplintrede fremmedlegemer. Bær sikkerhedshjelm! Opstil skillevægge!

- Arbejdshandsker beskytter mod kvæstelse af fingre og hudafskrabninger.

- Vibrationer kan være skadelige for hænder og arme: tiden for vibrationspåvirkning skal holdes så lav som mulig.

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE

Brug kun batterier og opladere, der er egnede til denne maskine.

7.1 Batterier

- Må aldrig åbnes – uanset grund.

- Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.

- Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.

- Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".

POWDP15630 DA

• Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.
• Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.
• Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:
• Tør forsigtigt væsken af med en klud. Undgå hudkontakt.
  – I tilfælde af kontakt med hud eller øine skal du følge instruktionerne nedenfor.
  √ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.
  √ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.

Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.

7.2 Opladere

• Oplad aldrig ikke-genopladelige batterier.
  ■ Defekte ledninger skal udskiftes øjeblikkeligt.
  ■ Må ikke udsættes for vand.
  ■ Opladeren må ikke åbnes.
  ■ Der må ikke eksperimenteres med opladeren.
• Opladeren er kun beregnet til indendørs brug.

8 KOMPONENTER

8.1 Li-ion-batteri (5)

Fordele ved Li-ion-batterier:

• Li-ion-batterier har højere kapacitet kontra vægt (mere kraft og mindre vægt, mere kompakt batteri).
• Ingen hukommelseseffekt (kapacitetstab efter mange gange opladnings-/afladnings-cyklusser) som ved andre typer batterier. (Ni-Cd, Ni-MeH,...).
• Begrænset selvafladning (se også kapitlet: Opbevaring).

9 BETJENING

9.1 Opladning af batteripakken

Batteripakken til dette værktøj leveres i uopladet tilstand for at forebygge eventuelle problemer. Af denne grund skal batteripakken oplades før den første ibrugtagning.

Bemærk: Batterierne vil ikke nå fuld opladning første gang, de bliver opladet. Tillad flere cyklusser før produktet overlades til fulde. Batteriet må kun bruges indendørs.

Efter normal brug kræves ca. 1 times ladetid for, at batteriet er fuldt opladet. Batteriet kan blive varmt under opladningen, og dette er normalt og ikke tegn på et problem.

Anbring ikke opladeren i et område med ekstrem varme eller kulde. Normal stuetemperatur giver de bedste forhold. Når batteriet bliver fuldt opladet, skal du frakoble opladeren fra strømforsyningen og fjerne batteriet fra opladeren.

Bemærk:

1. Lad batteriet køle helt af, før det oplades.
2. Efterse batteriet før opladning. Revnede eller utætte batterier må ikke oplades.

9.1.1 Opladningsindikation (Fig. 1)

Slut opladeren til stikkontakten:

• Lyser grønt: klar til opladning.
• Blinker rødt: oplader.
• Lyser grønt: opladet.
• Lyser grønt og rødt: batteri eller oplader defekt.

Bemærk: Hvis batteriet ikke sidder ordentligt, skal du frakoble det og bekræfte, at batteriet er af den rigtige model til denne lader som vist på specifikationsdiagrammet. Oplad ikke andre batteripakkeri eller et batteri, der ikke passer korrekt i opladeren.

1. Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.
2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er afsluttet.
3. Lad batteripakken køle helt af, inden den bruges.
4. Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

Bemærk: Hvis batteriet er varmt efter kontinuerlig brug i værktøjet, skal du lade det køle ned til stuetemperatur, inden det oplades. Dette vil forlænge levetiden på dine batterier.

BEMÆRK: Fjern batteripakken fra opladeren ved at bruge din tommelfinger eller fingre, tryk på batteriets udløserknap i og træk batteriet ud på samme tid.

9.2 Batterikapacitetsindikator (Fig. 1a)

Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (12). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet:

3 LED'er er tændte: Batteri fuldt opladet.
2 LED'er er tændte: Batteri 60 % opladet.

1 LED er tændt: Batteri næsten afladet.

9.3 Indsættelse og udtagning af batteriet (Fig. 2)

ADVARSEL: Før du foretager eventuelle justeringer skal du sikre, at boret er slukket med rotationsretningsomskifteren i midterpositionen.

• Fjern batteriet: ved at trykke batteriets frigørelsesrigel ind og samtidig trække batteriet ud.
• Indsæt batteriet ved at skubbe batteriet ind I kontakterne på værktøjet.

9.4 Indsætning og udskiftning af værktøjet (Fig. 3)

Apparatet er udstyret med et SDS-plus holdesystem.

• Før ibrugtagning skal værktøjet renses og smøres let med maskinfedtstof.
  ■ Monter den ønskede bit i bitholderen.
• Skub det støvfrie værktøj ind i værktøjsholderen ind til stopanslaget med en drejende bevægelse. Værktøjet låses fast af sig selv.
• Kontroller fastlåsningen ved at trække i værktøjet.

9.5 Udtagning af SDS-plus værktøj

Låsebøsningen (A) trækkes tilbage og holdes fast, mens værktøjet tages ud.

Værktøjsdele kan være varme efter brug. Rør ikke ved spidsen af værktøjet med hånden. Benyt altid beskyttelseshandsker ved afmontering af værktøj.

9.6 Start/stop

■ Start: Tryk startknappen (5) ind.
- Stop: Slip startknappen (5).

Bemærk: Aftrækkeren kan anvendes som betjeningsmekanisme til variabel hastighed.

9.6.1 Låseknap (Fig. 4)

Aftrækkeren kan fastlåses i positionen OFF.

Dette hjælper til at reducere risikoen for utilsigtet opstart, når boret ikke er i brug. Aftrækkeren fastlåses ved at sætte valganordningen til fremad/bagud kørsel i midterpositionen.

9.6.2 Rotationsretning (Fig. 5)

Rotationsretningen kontrolleres af aftrækkeren som er placeret oven over låseknappen.

9.6.2.1 Rotation med uret:

Højre: Vælg fremadrettet rotation ved at slippe tænd/sluk-knappen og skubbe retningsomskifteren til den højre (R) side af værktøjet.

9.6.2.2 Rotation mod uret:

Venstre: Vælg baglæns rotationsretning ved at skubbe omskifteren til den venstre (L) side af værktøjet.

9.6.3 Variabel hastighed

Dette værktøj har en omskiftningsknap til hastighedsvalg og drejemoment med øget tryk på aftrækkeren.

Hastigheden kontrolleres ved mængden af tryk der påføres på aftrækkeren.

9.7 Ekstragreb (Fig. 6)

Af sikkerhedsmæssige årsager må slagboremaskinen kun anvendes med ekstragrebet (A). De opnår en sikker kropsholdning under arbejdet ved at dreje ekstragrebet. Ekstragrebet skal løsnes og drejes i retning mod uret. Sæt løkken omkring værktøjskabinettet og indstil grebet, derefter skal ekstragrebet spændes fast igen.

9.8 Dybdestopanslag

Ekstragrebet løsnes og den lige del af dybdestopanslaget stikkes ind i boringen for ekstragrebet. Dybdestopanslaget indstilles, og ekstragrebet spændes fast igen.

9.9 Støvfanger

Inden De påbegynder på borehammerarbejder lodret over hovedet, skal De skubbe støvfangeren på boret.

9.10 Funktionsvælger

		Hammer/ boretilstand:Boring i murværk, beton og natursten.Brug ikke borehammerfunktionen til keramiske fliser eller andre materialer, der ikke kan modstå stødenergi.
		Mejslingstilstand:Mejsling i murværk, beton og natursten.
		Boretilstand:Boring i træ, syntetiske materialer og metal.
		Mejselrotation:Ikke-driftsposition, der kun bruges til at rotere den flade mejsel til den ønskede position.

Vigtigt!! Ved slagboring skal der anvendes et lavt trykt. Et for højt tryk vil belaste motoren unødvendigt. Kontroller borene regelmæssigt. Få slebet eller udskiftet sløve bor.

Brug ikke patronen med SDS-stik i kombination med hammer-/borehammerfunktion!

9.11 LED-lampe (Fig. 7)

LED-arbejdslampen kan lyse før motoren kører, hvis du trykker let på knappen, hvilket holder arbejdsområdet oplyst til kontrol, og den lyser også under arbejdet.

ADVARSEL: Kig ikke direkte ind i lyskeglen. Lyskeglen må aldrig rettes mod personer eller andre genstande end arbejdsemnet.

Ret ikke med vilje lyskeglen mod personer og sørg for, at den ikke rettes mod personers øjne i mere end 0,25 s.

9.12 Sådan bruges nedrivningshammeren

• Tryk på ON, efter du har anbragt spidsen af værktøjet på betonfladen.
• Ved at udnytte maskinens vægt og ved at holde borehammeren fast med begge hænder, kan man kontrollere den efterfølgende rekylbevægelse effektivt.
• Fortsæt ved moderat arbejdshastighed, brug af for mange kræfter forringer effektiviteten.
• Hammerborefunktionen fungerer ikke, när værktøjet ikke møder modstand.

FORSIGTIG: Bunden af cylinderen bliver varm efter længerevarende brug. Pas derfor på ikke at brænde dine hænder.

ADVARSEL: Påfør ikke for stort tryk til maskinen. Hammermekanismen aktiveres ved at påføre et let tryk på værktøjet, när mejslen er i kontakt med arbejdsemnet.

10 RENG∅RING OG VEDLIGEHOLDELSE

10.1 Rengøring

• Hold ventilationshullerne i maskinen rene for at forhindre overophedning af motoren.
• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.
• Hold ventilationshullerne fri for støv og smuds.
• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.
• Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

- Vores maskiner er udviklet til at kunne anvendes i en lang periode med kun et minimum af vedligeholdelse. Vedvarende tilfredsstillende anvendelse afhænger af korrekt vedligeholdelse af maskinen og regelmæssig rengøring.

11 TEKNISKE DATA

Nominel spænding	20 V
Elektrisk motortype	Børsteløs
Omdrejningshastighed	0-1350 min ^-1
Borekapacitet beton	22 mm
Borekapacitet stål	13 mm
Borekapacitet træ	30 mm
Slaghastighed	0-4750 slag/min
Slagstyrke	3 J
4 funktioner
Anden håndtagstype	Justerbart hjælpehåndtag
Blødt greb	Ja
Motorviklingsmateriale	Kobber

12 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA	86 dB(A)
Lydeffektniveau LwA	97 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau)

10,5 m/s²

K = 1,5 ~m / s^2

POWDP15630 DA

13 GARANTI

- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

- Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), inkompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster ...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

- Værktøjet skal oplades mindst en gang om måneden for at sikre, at det fungerer optimalt.

14 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

15 KONFORMITETSERKLÆRING

VARO – VIC. VAN ROMPUY N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: B∅RSTEL∅S SLAGBOREMASKINE 20 V

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender) – Compliance Manager 24/06/2021, Lier - Belgium

1 AVSEDD ANVÄNDNING 3

Fördelar med Li-Ion batterier:
