| Type de produit | Marteau perforateur sans balais (perceuse à percussion) |
| Tension nominale | 20 V |
| Type de moteur | Sans balais (brushless) |
| Vitesse à vide | 0 - 1 350 min⁻¹ |
| Fréquence de frappe | 0 - 4 750 cps/min |
| Force de frappe | 3 J |
| Profondeur de perçage max. (béton) | 22 mm |
| Profondeur de perçage max. (acier) | 13 mm |
| Profondeur de perçage max. (bois) | 30 mm |
| Porte-outil | SDS-plus |
| Modes de fonctionnement | Perçage, perçage à percussion, burinage, rotation du ciseau |
| Type de batterie | Li-ion 20 V (vendue séparément dans cette version) |
| Indicateur de charge batterie | 3 LED (capacité) |
| Chargeur | Indicateur LED : vert fixe (prêt), rouge clignotant (charge), vert fixe (chargé) |
| Poignée supplémentaire | Oui, réglable avec revêtement Softgrip |
| Butée de profondeur | Oui |
| Dispositif anti-poussière | Oui, capuchon anti-poussière inclus |
| Éclairage | Lampe LED de travail |
| Sens de rotation | Gauche/Droite, blocage en position centrale |
| Vitesse variable | Oui, par pression sur la gâchette |
| Matériau du bobinage moteur | Cuivre |
| Pression acoustique (LpA) | 86 dB(A) |
| Puissance acoustique (LwA) | 97 dB(A) |
| Vibrations (aw) | 10,5 m/s² (K=1,5 m/s²) |
| Garantie | 36 mois (hors batterie, chargeur, accessoires) |
| Contenu de l'emballage | Marteau perforateur, butée de profondeur, poignée supplémentaire, capuchon anti-poussière, 3 forets SDS (∅6,8,10 mm), burin pointe 250 mm, burin plat 14x250 mm, mode d'emploi |
| Entretien | Nettoyer les fentes de ventilation avec un chiffon doux ; ne pas utiliser de solvants |
| Sécurité | Porter EPI (lunettes, masque, gants, casque, protections auditives) ; éviter contact avec fils cachés ; utiliser poignée supplémentaire |
FOIRE AUX QUESTIONS - POWDP15630 PowerPlus
Questions des utilisateurs sur POWDP15630 PowerPlus
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice POWDP15630 - PowerPlus et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil POWDP15630 de la marque PowerPlus.
MODE D'EMPLOI POWDP15630 PowerPlus
5.1 Lieu de travail....4
5.2 Sécurité électrique....4
5.3 Sécurité des personnes....5
5.4 Précautions de manipulation et d'utilisation d'outils électriques....5
5.5 Entretien....6
6 CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES PERCEUSES....6
7 CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES BATTERIES ET LES CHARGEURS...... 7
7.1 Batteries 7
7.2 Chargeurs....7
8 CARACTÉRISTIQUES......8
8.1 Batterie Li-ion (5)....8
9. FONCTIONNEMENT....8
9.1 Charge de la batterie....8
9.1.1 Indication de charge (Fig. 1)....8
9.2 Indicateur de capacité de la batterie (Fig. 1a)....9
9.3 Insertion et retrait de la batterie (Fig. 2)....9
9.4 Mise en place et changement d'outil (Fig. 3)....9
9.5 Retrait de l'outil SDS-plus 9
9.6 Mise en/hors circuit 9
9.6.1 Blocage de l'interrupteur (Fig. 4)....10
9.6.2 Sens de rotation (Fig. 5)....10
9.6.2.1 Rotation dans le sens horaire :....10
9.6.2.2 Rotation dans le sens antihoraire :....10
9.6.3 Vitesse variable....10
9.7 Poignée supplémentaire (Fig. 5)....10 9.8 Butée de profondeur....10 9.9 Dispositif de capture de poussière....10 9.10 Sélecteur du mode de fonctionnement....11 9.11 Lampe LED (Fig. 7)....11 9.12 Utilisation du marteau perforateur....11 10 NETTOYAGE ET ENTRETIEN....12 10.1 Nettoyage....12 10.2 Entretien....12 11 DONNÉES TECHNIQUES....12 12 BRUIT....12 13 GARANTIE....13 14 ENVIRONNEMENT....13 15 DÉCLARATION DE CONFORMITÉ....14

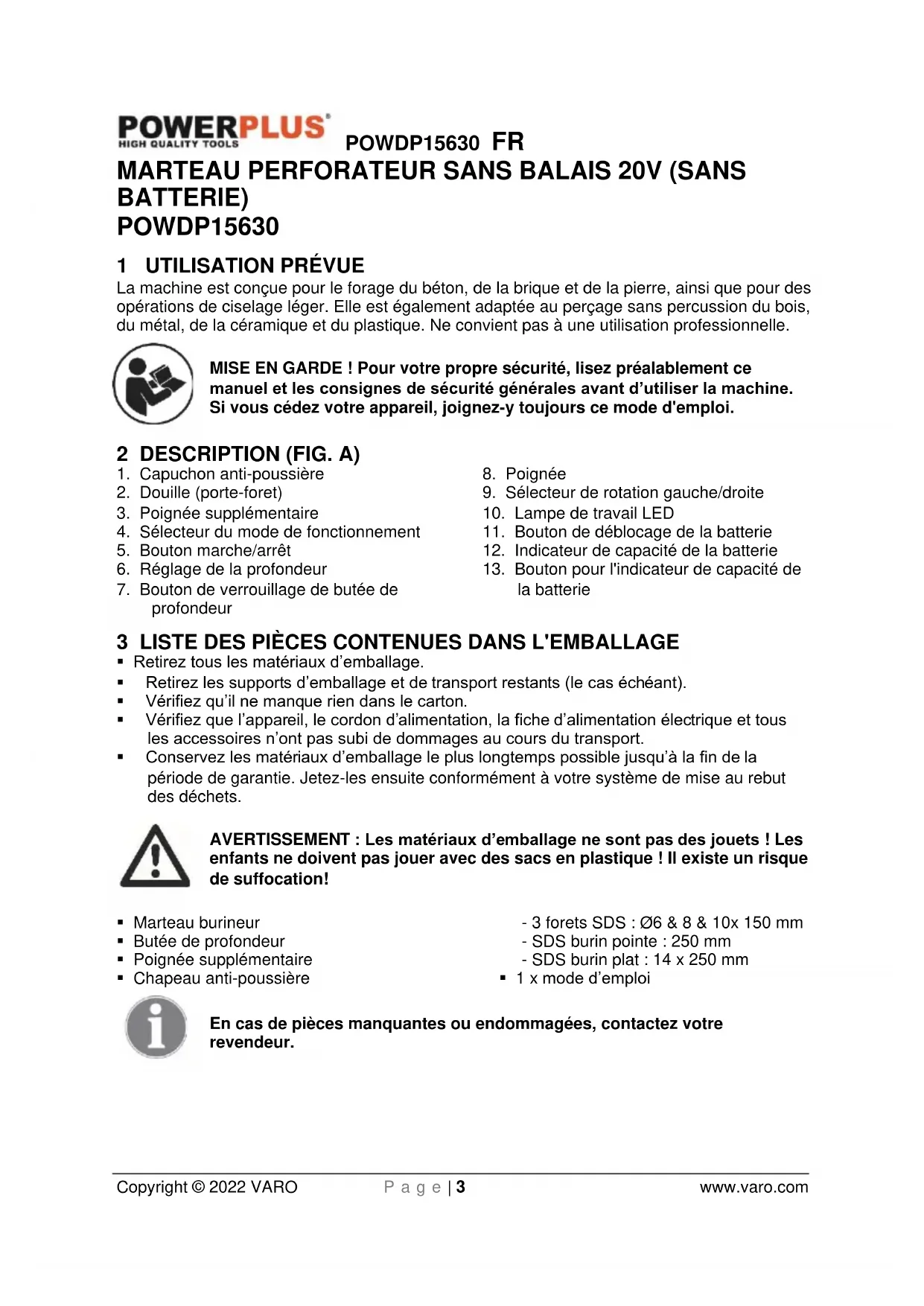

1 Utilisation prévue
La machine est conçue pour le forage du béton, de la brique et de la pierre, ainsi que pour des opérations de ciselage léger. Elle est également adaptée au perçage sans percussion du bois, du métal, de la céramique et du plastique. Ne convient pas à une utilisation professionnelle.
MISE EN GARDE ! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d'utiliser la machine. Si vous cédez votre appareil, joignez-y toujours ce mode d'emploi.
2 Description (FIG. a)
- Capuchon anti-poussière
- Douille (porte-foret)
- Poignée supplémentaire
- Sélecteur du mode de fonctionnement
- Bouton marche/arrêt
- Réglage de la profondeur
- Bouton de verrouillage de butée de profondeur
- Poignée
- Sélecteur de rotation gauche/droite
- Lampe de travail LED
- Bouton de déblocage de la batterie
- Indicateur de capacité de la batterie
- Bouton pour l'indicateur de capacité de la batterie
3 LISTE des pièces contenues dans l'emballage
- Retirez tous les matériaux d'emballage.
- Retirez les supports d'emballage et de transport restants (le cas échéant). ■ Vérifiez qu'il ne manque rien dans le carton.
- Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
- Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.
AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation !
■ Marteau burineur - Butée de profondeur ■ Poignée supplémentaire - Chapeau anti-poussière
- 3 forets SDS : ∅6 & 8 & 10x 150 mm
- SDS burin pointe : 250 mm
- SDS burin plat : 14 x 250 mm
- 1 x mode d'emploi
En cas de pièces manquantes ou endommagées, contactez votre revendeur.
4 Pictogrammes
Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine:
 | Risque de lésion corporelle ou de dégâts matériels. |  | Conformément aux principales exigences de la/des directive(s) Européenne(s). |
 | Lisez le manuel avant utilisation. |  | Machine de la classe II – Double isolation – vous n'avez pas besoin d'une prise avec mise à terre (uniquement pour le chargeur). |
 | Température ambiante de 40 °C max. (uniquement pour la batterie). |  | Ne pas exposer le chargeur ni la batterie à l'eau. |
 | Utilisez la batterie et le chargeur uniquement dans des pièces fermées. |  | Ne pas incinérer la batterie ni le chargeur. |
5 Consignes de sécurité générales
Attention, tous les avertissements et consignes de sécurité doivent être lus ! Un non-respect des avertissements et des consignes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et consignes de sécurité pour une consultation ultérieure. La notion d' "outil électrique" utilisée ci-après fait référence à un outil électrique connecté au réseau électrique (avec câble secteur) ou à un outil électrique alimenté par batterie (sans fil).
5.1 Lieu de travail
- Maintenez la propreté et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.
- N'utilisez pas les outils électriques dans un environnement présentant un risque d'explosion, contenant par exemple des liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.
- Maintenez les enfants et les tierces personnes à l'écart lorsque vous utilisez l'outil électrique. Vous risquez de perdre le contrôle de l'appareil en cas de distraction.
5.2 Sécurité électrique
- La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette des caractéristiques.
- La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut en aucun cas être modifiée. N'utilisez pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises adaptées réduisent le risque de décharge électrique.
- Évitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cuisinières électriques et réfrigérateurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.
- Tenez les outils électriques à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans un appareil électrique augmente le risque de décharge.
- N'endommagez pas le cordon d'alimentation. Ne l'utilisez pas pour porter, tirer ou débrancher l'outil électrique de la prise. Tenez le câble secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pièces mobiles de l'appareil. Des câbles secteurs endommagés ou emmêlés augmentent le risque de décharge électrique.
- Lorsque vous utilisez un outil électrique à l'air libre, n'employez que des rallonges autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à un usage extérieur réduit le risque de décharge électrique. Si vous êtes obligé d'utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge.
5.3 Sécurité des personnes
- Soyez attentif. Faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas un outil électrique lorsque vous êtes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils électriques peut engendrer des blessures graves.
- Portez un équipement de protection individuelle ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuelle tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections auditives, selon l'usage de l'outil électrique, réduit le risque de blessures.
- Évitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position éteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si votre doigt se trouve sur le commutateur de l'outil électrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.
- Retirez les outils de réglage ou les clés de serrage avant de mettre l'outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l'outil électrique est susceptible de provoquer des blessures.
- Ne tendez pas les bras trop loin. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de mieux contrôler l'outil électrique dans les situations inattendues.
- Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart de l'outil électrique. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles. Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inhérents à la poussière.
5.4 Précautions de manipulation et d'utilisation d'outils électriques
- Ne surchargez pas l'outil électrique. Utilisez l'outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sûr dans le champ d'application concerné.
- N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique ne pouvant plus être allumé ou éteint est dangereux et doit être réparé.
- Retirez la fiche secteur de la prise avant de procéder à des réglages, de remplacer des accessoires ou de ranger l'outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l'outil électrique.
- Conservez les outils électriques inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces consignes utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.
- Entretenez l'appareil avec soin. Contrôlez qu'aucune pièce mobile de l'appareil n'est décentrée ou grippée, qu'aucune pièce n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défaillant des outils électriques.
- Maintenez la propreté et l'affûtage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affûtées, se bloquent moins souvent et sont plus faciles à diriger.
- Utilisez l'outil électrique, les accessoires, les outils de coupe ou autres en respectant ces consignes et de la manière prescrite pour le type d'outil électrique concerné. Tenez compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils électriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.
5.5 Entretien
- Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d'origine uniquement, de manière à préserver la sécurité de l'appareil.
6 Consignes de sécurité supplémentaires pour les perceuses
- Tenir l'appareil par les parties isolées lors d'opérations au cours desquelles l'outil de coupe risque d'entrer en contact avec un fil caché ou le câble d'alimentation de l'outil lui-même. Tout contact de l'outil avec un fil sous tension peut également mettre sous tension les pièces métalliques non protégées de l'appareil et exposer l'utilisateur à un risque d'électrocution.
- Laisser refroidir avant de toucher, modifier ou régler l'appareil. Les extrémités peuvent chauffer de façon importante et brûler l'utilisateur.
- Éviter tout démarrage involontaire. Préparer le travail avant d'allumer l'outil.
- Ne pas déposer l'outil sur le sol avant que ce dernier ne soit complètement à l'arrêt. Les parties mobiles peuvent accrocher la surface et empêcher le contrôle de l'outil.
- Lors de l'utilisation d'un outil électrique portable, garder les deux mains fermement sur l'outil, afin de résister au couple de démarrage.
- Ne pas laisser l'outil sans surveillance lorsqu'il est branché sur la batterie. Éteindre l'appareil et retirer le bloc-batterie.
- Le chargeur de la batterie chauffe pendant la charge. La chaleur du chargeur peut s'accumuler jusqu'à des niveaux dangereux et constituer un risque d'incendie en cas de ventilation insuffisante, de défaillance électrique ou d'utilisation dans un environnement chaud. Ne pas placer le chargeur sur une surface inflammable. Ne pas obstruer les ouïes du chargeur. Éviter en particulier de placer le chargeur sur du tapis ou de la moquette; ces matières sont inflammables et obstruent les ouïes du chargeur. Placer le charge[ur] sur une surface stable, solide, ininflammable (établi métallique stable ou sol en béton) à au moins 30 cm d'objets inflammables, tels que des rideaux ou des cloisons. La zone de travail doit comprendre un extincteur et un détecteur de fumée. Surveiller régulièrement le chargeur et le bloc-batterie pendant la charge.
- Ce produit n'est pas un jouet. Garder hors de portée des enfants.
- Les avertissements, précautions et instructions contenues dans le présent manuel d'utilisation ne visent pas à couvrir toutes les conditions et situations susceptibles de survenir. L'utilisateur doit faire preuve de sens pratique et prendre les précautions qui s'imposent lors de l'installation, de l'utilisation et de l'entretien de l'appareil.
- Lorsque des conduites de courant, d'eau ou de gaz sont placées de façon invisible dans la maçonnerie, localisez d'abord les conduites avec un appareil chercheur de lignes. Évitez de toucher des composants ou câbles conduisant le courant.
- Portez des protège-oreilles pour la protection de vos oreilles : perte d'ouïe lente !
- Portez des lunettes de protection et utilisez un masque anti-poussière lors de travaux dégageant de la poussière.
- N'utilisez pas l'outil dans des zones de vapeurs ou de liquides inflammables.
- Les ciseaux et les forets peuvent être éjectés accidentellement de l'appareil et provoquer de graves blessures :
- Avant la mise en service, vérifiez toujours que les ciseaux ou les forets sont bloqués dans le porte-outil.
- Contrôlez régulièrement l'usure ou les dommages du porte-outil.
- Mettez en service le marteau perforateur uniquement lorsqu'il est appuyé contre une pièce à travailler (mur, revêtement, etc.)
- Protégez les yeux et les ouvriers contre les projections et les éclats de corps étrangers. Portez un casque de protection ! Utilisez des murs de séparation.
- Les gants de protection protègent des meurtrissures des doigts et des éraflures de peau.
- Les vibrations peuvent endommager le système main-bras : faites en sorte que le temps d'exposition aux vibrations soit le plus faible possible.
7 Consignes de sécurité supplémentaires pour les batteries et les chargeurs
Utiliser uniquement des batteries et des chargeurs applicables pour cette machine.
7.1 Batteries
- N'essayez en aucun cas d'ouvrir une batterie.
- Ne rangez pas une batterie dans un endroit où la température dépasse 40 °C.
- Chargez la batterie uniquement à une température ambiante comprise entre 4 °C et 40 °C.
- Entreposez vos batteries dans un endroit frais (5 °C-20 °C) et sec. N'entreposez jamais les batteries si elles sont déchargées.
- Il est préférable de décharger et recharger régulièrement les batteries au Li-ion (au moins 4 fois par an). La charge idéale pour un entreposage à long terme de votre batterie au Li-ion est d'environ 40 % de sa capacité.
- Lors de la mise au rebut de la batterie, suivez les instructions fournies à la section « Protection de l'environnement ».
- Ne provoquez pas de court-circuit. En cas de connexion directe entre les bornes positive (+) et négative (-) ou de contact accidentel avec des objets métalliques, la batterie est court-circuitée et un courant intense la traverse, générant une chaleur susceptible de provoquer une rupture du carter ou un incendie.
- Ne chauffez pas la batterie. Si la batterie chauffe à une température supérieure à 100 °C, les séparateurs de scellement et d'isolation et les autres composants polymères risquent d'être endommagés, ce qui entraînerait une fuite d'électrolyte et/ou un court-circuit interne générant une chaleur susceptible de provoquer une rupture ou un incendie. En outre, ne jetez pas la batterie au feu, ce qui risquerait d'entraîner une explosion et/ou une flamme intense.
- Dans certaines conditions extrêmes, une fuite de batterie peut se produire. Si vous remarquez du liquide sur la batterie, procédez comme suit :
Essuyez soigneusement le liquide à l'aide d'un chiffon. Évitez tout contact cutané.
- En cas de contact oculaire, suivez les instructions ci-dessous :
Rincez immédiatement à l'eau. Neutralisez à l'aide d'un acide doux comme du jus de citron ou du vinaigre.
En cas de contact oculaire, rincez abondamment à l'eau propre pendant au moins 10 minutes. Consultez un médecin.
Risque d'incendie ! Évitez de court-circuiter les contacts d'une batterie détachée. N'incinérez pas la batterie.
7.2 Chargeurs
- Ne tentez jamais de charger des batteries non rechargeables.
- Remplacez immédiatement tout cordon d'alimentation défectueux. ■ N'exposez pas le chargeur à l'eau.
■ N'ouvrez pas le chargeur. ■ Ne sondez pas le chargeur. ■ Le chargeur est destiné à un usage en intérieur uniquement.
8.1 Batterie li-ion (5)
Avantages des batteries Li-ion :
- Les batteries Li-ion présentent un meilleur rapport capacité/poids (batterie plus puissante et plus légère, plus compacte).
- Pas d'effet de mémoire (perte de capacité après plusieurs cycles de charge/décharge) comme avec d'autres types de batteries (Ni-Cd, Ni-MeH).
- Autodécharge limitée (voir également section : Entreposage).
9.1 Charge de la batterie
La batterie de cet outil est fournie faiblement chargée pour éviter tout problème possible, vous devez dès lors charger la batterie avant de l'utiliser pour la première fois.
Remarque : Les batteries ne se chargent pas complètement la première fois qu'elles sont chargées. Pour que la batterie se charge complètement, effectuez plusieurs cycles de charge. La batterie doit être chargée uniquement en intérieur.
Après une utilisation normale, il convient de recharger la batterie pendant environ une heure pour qu'elle soit complètement chargée.
Pendant la charge, la batterie devient relativement chaude. Ce processus est normal et n'indique aucun problème.
Ne placez pas le chargeur dans un endroit extrêmement chaud ou froid. Le mieux est de l'utiliser à une température ambiante normale. Une fois la batterie entièrement chargée, débranchez le chargeur de la prise de courant et retirez la batterie du chargeur.
Remarque :
- Avant de charger la batterie, laissez-la complètement refroidir.
- Avant de charger la batterie, inspectez-la; ne chargez pas de batterie fissurée ou qui fuit.
9.1.1 Indication de charge (fig. 1)
Brancher le chargeur sur la prise de courant électrique :
■ Vert fixe : prêt à charger. ■ Rouge clignotant : en charge. ■ Vert fixe : chargé. ■ Vert et rouge fixe : batterie ou chargeur endommagé.
Remarque : Si la batterie ne tient pas correctement dans le chargeur, retirez-la et vérifiez qu'il s'agit du modèle approprié à ce chargeur, comme indiqué dans le tableau de spécifications. Ne chargez aucune autre batterie ni aucune batterie qui ne tient pas correctement dans le chargeur.
- Surveiller régulièrement le chargeur et la batterie pendant le processus de charge.
- Après la charge, débrancher le chargeur de la prise et retirer la batterie.
- Laisser la batterie refroidir complètement avant de l'utiliser.
- Ranger le chargeur et la batterie dans un endroit sûr, hors de portée des enfants.
REMARQUE : Si, après une utilisation continue de l'outil, la batterie est chaude, laissez-la refroidir à température ambiante avant de la charger. Cela permettra de prolonger sa durée de vie.
REMARQUE : Retirez la batterie du socle du chargeur à l'aide du pouce et des autres doigts en appuyant sur le bouton de déblocage de la batterie tout en tirant sur la batterie pour la dégager.
9.2 Indicateur de capacité de la batterie (fig. 1A)
Le bloc-batterie comporte des indicateurs de capacité. Pour vérifier l'état de la batterie, appuyer sur le bouton (12). Avant d'utiliser l'appareil, appuyer sur l'interrupteur-gâchette pour vérifier si la batterie est suffisamment chargée pour fonctionner correctement.
Trois LED indiquent le niveau de capacité de la batterie :
3 LED sont allumées : La batterie est complètement chargée.
2 LED sont allumées : La batterie est chargée à 60 %.
1 LED est allumée : La batterie est presque déchargée.
9.3 Insertion et retrait de la batterie (fig. 2)
AVERTISSEMENT : Avant tout réglage, vérifiez que la perceuse est hors tension et que le sélecteur du sens de rotation se trouve en position centrale.
- Déposez la batterie : appuyez sur le loquet de libération de la batterie en la retirant.
- Pour insérer la batterie, poussez la batterie sur les contacts de l'outil.
9.4 Mise en place et changement d'outil (fig. 3)
L'appareil est équipé du système de prise SDS-plus.
- Nettoyez l'outil avant de le mettre en place et graissez légèrement avec de la graisse machine. ■ Montez le foret souhaité dans le porte-foret. Enfoncez l'outil sans poussière, en le tournant, dans la prise d'outil jusqu'en butée. L'outil se verrouille de lui-même.
- Contrôlez le verrouillage en tirant l'outil.
9.5 Retrait de l'outil sds-plus
Retirez et tenez la douille de verrouillage, puis enlevez l'outil.
Les accessoires peuvent être chauds après utilisation. Ne touchez pas l'extrémité d'un accessoire avec la main ! Utilisez toujours des gants de protection pour retirer les accessoires.
9.6 Mise en/hors circuit
- Mise en circuit : Enfoncez l'interrupteur de service (5).
- Mise hors circuit : Relâchez l'interrupteur de service (5).
Remarque : L'interrupteur à gâchette peut être utilisé comme mécanisme de commande de variation de la vitesse.
9.6.1 Blocage de l'interrupteur (fig. 4)
L'interrupteur à gâchette peut être bloqué en position OFF (arrêt).
Ceci permet de réduire le risque de démarrage accidentel lorsque la perceuse n'est pas utilisée. Pour bloquer l'interrupteur à gâchette, placez le commutateur du sens de rotation en position centrale.
9.6.2 Sens de rotation (fig. 5)
Le sens de rotation est réglé à l'aide du commutateur du sens de rotation situé au-dessus de l'interrupteur à gâchette.
9.6.2.1 Rotation dans le sens horaire :
Rotation à droite : pour sélectionner la rotation en marche avant, relâchez l'interrupteur MARCHE/ARRÊT et poussez le levier de marche avant/arrière vers le côté gauche de l'outil.
9.6.2.2 Rotation dans le sens antihoraire :
Rotation à gauche : pour sélectionner la rotation en marche arrière, poussez le levier du côté droit de l'outil.
9.6.3 Vitesse variable
Cet outil est pourvu d'un sélecteur de vitesse variable qui augmente la vitesse et le couple lorsque la pression exercée sur la gâchette augmente.
La vitesse est contrôlée en diminuant la pression exercée sur la gâchette.
9.7 Poignée supplémentaire (fig. 5)
Pour des raisons de sécurité, n'utilisez le foret à marteau qu'avec la poignée supplémentaire. Lors du travail, vous vous assurez une bonne tenue en tournant la poignée supplémentaire dans le sens inverse des aiguilles d'une montre. Faites glisser la bride de la poignée auxiliaire sur le manchon du carter de l'outil et positionnez la poignée, resserrez ensuite la poignée supplémentaire.
9.8 Butée de profondeur
Desserrez la poignée supplémentaire et placez la pièce droite de la butée de profondeur dans le trou de la poignée supplémentaire. Réglez la butée de profondeur et resserrez la poignée supplémentaire.
9.9 Dispositif de capture de poussière
Avant de travailler avec le marteau perforateur, enfoncez verticalement sur le foret le dispositif de capture de poussière.
9.10 Sélecteur du mode de fonctionnement
 | Mode forage à percussion :Perce dans la brique, le béton et la pierre naturelle.N'utilisez pas la fonction de forage à percussion sur des carreaux de céramique ou d'autres matériaux qui ne supportent pas la puissance de la percussion. | |
| Mode burinage :Burine la brique, le béton et la pierre naturelle. | ||
| Mode perçage :Perce dans le bois, les matériaux synthétiques et le métal. | ||
| Rotation du ciseau :Position d'absence de travail utilisée uniquement pour tourner le burin plat dans la position souhaitée |
Attention! Pour le forage à percussion, vous n'avez besoin que d'une force de pression minime. Une trop grande force de pression surcharge le moteur de manière inutile. Contrôlez régulièrement le foret. Réaffûtez ou remplacez les forets émoussés.
N'utilisez pas le mandrin équipé du connecteur SDS lorsque le sélecteur de mode est réglé sur martelage/martelage-forage !
9.11 Lampe LED (fig. 7)
Si vous appuyez légèrement sur le commutateur, vous pouvez allumer la lampe de travail LED avant de démarrer le moteur. La zone de travail est ainsi éclairée, vous permettant de l'inspecter avec attention avant le perçage. La lampe continue de fonctionner pendant l'utilisation de l'outil.
AVERTISSEMENT : Ne regardez pas directement le faisceau lumineux. Ne dirigez jamais le faisceau vers une personne ou un objet autre que la surface à usiner.
Ne dirigez pas volontairement le faisceau vers des personnes et veillez à ce qu'il ne soit pas dirigé vers les yeux d'une personne pendant plus de 0,25 s.
9.12 Utilisation du marteau perforateur
- Après avoir placé la pointe de l'outil sur une surface en béton, mettez l'outil en service.
- En utilisant le poids de la machine et en tenant fermement le marteau perforateur à deux mains, le mouvement de recul qui s'ensuit peut être contrôlé.
- Travaillez à une cadence modérée, l'application d'une trop grande force empêche le bon fonctionnement de l'outil.
- La fonction de forage à percussion n'est pas opérationnelle si l'outil ne rencontre aucune résistance.
ATTENTION : Après une longue période d'utilisation, le carter du cylindre devient chaud. Par conséquent, veillez à ne pas vous brûler les mains.
AVERTISSEMENT : N'exercez pas une grande pression sur l'outil. Le mécanisme de martelage est activé en exerçant une légère pression sur l'outil lorsque le burin est en contact avec la pièce à travailler.
10.1 Nettoyage
- Maintenez les fentes de ventilation propres afin d’éviter la surchauffe du moteur.
- Nettoyez régulièrement le bâti de la machine avec un chiffon doux, de préférence après chaque utilisation.
- Maintenez les fentes de ventilation exemptes de poussière et de saleté. Si la saleté est tenace, utilisez un chiffon doux mouillé avec de l'eau savonneuse.
- N'utilisez jamais de solvants comme l'essence, l'alcool, l'ammoniaque, etc. Ces solvants peuvent endommager les pièces en plastique.
10.2 Entretien
- Nos machines sont conçues pour fonctionner longtemps avec un entretien minimal. Un fonctionnement satisfaisant permanent peut être obtenu grâce à un entretien approprié de la machine et à un nettoyage régulier.
11 DONNÉES TECHNIQUES
| Tension nominale | 20 V |
| Type de moteur électrique | Sans balais |
| Vitesse de rotation | 0-1 350 min ^-1 |
| Profondeur de perçage du béton | 22 mm |
| Profondeur de perçage de l'acier | 13 mm |
| Profondeur de perçage du bois | 30 mm |
| Vitesse de frappe | 0-4 750 cps/min |
| Force de frappe | 3 J |
| 4 fonctions | |
| Type de deuxième poignée | Poignée supplémentaire réglable |
| Poignée à revêtement souple « Soft grip » | Oui |
| Matériau d'enroulement du moteur | Cuivre |
12 BRUIT
Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3)
Pression acoustique LpA 86dB(A)
Puissance acoustique LwA 97dB(A)
ATTENTION ! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouïe.
aw (Vibrations)
10.5m/s²
K = 1,5 ~m / s^2
13 Garantie
- Ce produit est garanti pour une période de 36 mois effective à compter de la date d'achat par le premier utilisateur.
- Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n'inclut pas : les batteries, les chargeurs, les défauts dus à l'usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les défauts résultant d'une utilisation incorrecte, d'accidents ou de modifications ; ni ne couvre les frais de transport.
- Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.
- Nous rejetons toute responsabilité pour toute blessure corporelle résultant d'une utilisation inappropriée de l'outil.
- Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les outils Powerplus.
- Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.
- Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
- De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résulte d'une négligence d'entretien ou d'une surcharge.
- Tout dommage résultant d'une pénétration de fluide, d'une pénétration d'une grande quantité de poussière, d’un endommagement volontaire (délibérément ou par grave négligence), d’une utilisation inappropriée (utilisations pour lesquelles l’appareil n’est pas adapté), d’une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d’un montage incorrect, de la foudre, d’une tension incorrecte, n’entre pas dans la garantie. Cette liste n’est pas restrictive.
- L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.
- Les appareils ou pièces remplacés sous garantie sont par conséquent la propriété de Varo NV.
- Nous nous réservons le droit de rejeter toute réclamation dans les cas où l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)
Votre reçu d'achat doit être conservé comme preuve de la date d'achat.
- Votre outil non démonté doit être renvoyé à votre revendeur dans un état de propreté acceptable (dans son coffret moulé par soufflage d'origine le cas échéant), accompagné de votre preuve d'achat.
- Votre outil doit être chargé au moins 1 fois par mois afin de garantir un fonctionnement optimal de cet outil.
Si votre appareil doit être remplacé, après une utilisation prolongée, ne vous en débarrassez pas avec les ordures ménagères, mais destinez-le à un traitement respectueux de l'environnement.
Les outils électriques usagés ne peuvent être traités de la même manière que les ordures ménagères ordinaires. Procédez à leur recyclage, là où il existe des installations adéquates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.
VARO – Vic. Van Rompuy N. V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que:
appareil : MARTEAU PERFORATEUR SANS BALAIS 20V
marque : POWERplus
modèle : POWDP15630
est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.
Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) :
2011/65/EU
2006/42/EC
2014/30/EU
Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) :
EN60745-1:2009
EN60745-2-6:2010
EN55014-1:2017
EN55014-2:2015
Détenteur de la Documentation technique : Philippe Vankerkhove, VARO – Vic. Van Rompuy N. V.
Le soussigné agit au nom du PDG de l'entreprise,
Mertens Ludo
Ludo Mertens
Réglementation – Directeur de la conformité
