| Τύπος προϊόντος | Παλμοδράπανο |
| Μάρκα | Fein |
| Μοντέλο | ASCD 181000 W34 Select |
| Τάση μπαταρίας | 18 V |
| Τύπος μπαταρίας | Li-ιόν (γνήσια της Fein) |
| Υποδοχή εργαλείου | Τετράγωνο αρσενικό 3/4 ίντσας (19 mm) |
| Μέγιστη ροπή (σκληρό βίδωμα) | 1050 Nm |
| Ταχύτητες | 6 ρυθμιζόμενες ταχύτητες |
| Βάρος (σύμφωνα με EPTA) | Περίπου 2,8 kg |
| Διαστάσεις (Μ × Π × Υ) | Περίπου 230 × 85 × 260 mm |
| Ηλεκτρονική προστασία | Αυτόματη διακοπή σε περίπτωση υπερφόρτωσης, ενδεικτική λυχνία LED στη λαβή |
| Φορά περιστροφής | Αντιστροφέας (αριστερά/δεξιά) με μεσαία θέση κλειδώματος |
| Συνιστώμενος εξοπλισμός ατομικής προστασίας | Γυαλιά, ωτοασπίδες, γάντια |
| Θερμοκρασία λειτουργίας μπαταρίας | 5 °C έως 45 °C |
| Στάθμη ηχητικής πίεσης (LpA) | Δεν προσδιορίζεται στο φυλλάδιο |
| Τιμή δόνησης (ah) | Δεν προσδιορίζεται στο φυλλάδιο |
| Συντήρηση | Καθαρίζετε τις σχισμές αερισμού με ξηρό πεπιεσμένο αέρα, στεγνό πανί για τις επαφές |
| Ανταλλακτικά | Διαθέσιμα στο www.fein.com |
| Εγγύηση | Σύμφωνα με την εθνική νομοθεσία και τη δήλωση εγγύησης του κατασκευαστή |
| Παρεχόμενα αξεσουάρ | Μπαταρία, φορτιστής, βαλίτσα (ανάλογα με την εμπορική έκδοση) |
Συχνές ερωτήσεις - ASCD 181000 W34 Select Fein
Ερωτήσεις χρηστών για ASCD 181000 W34 Select Fein
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το κατσαβίδι σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας ASCD 181000 W34 Select - Fein και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. ASCD 181000 W34 Select της μάρκας Fein.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ASCD 181000 W34 Select Fein

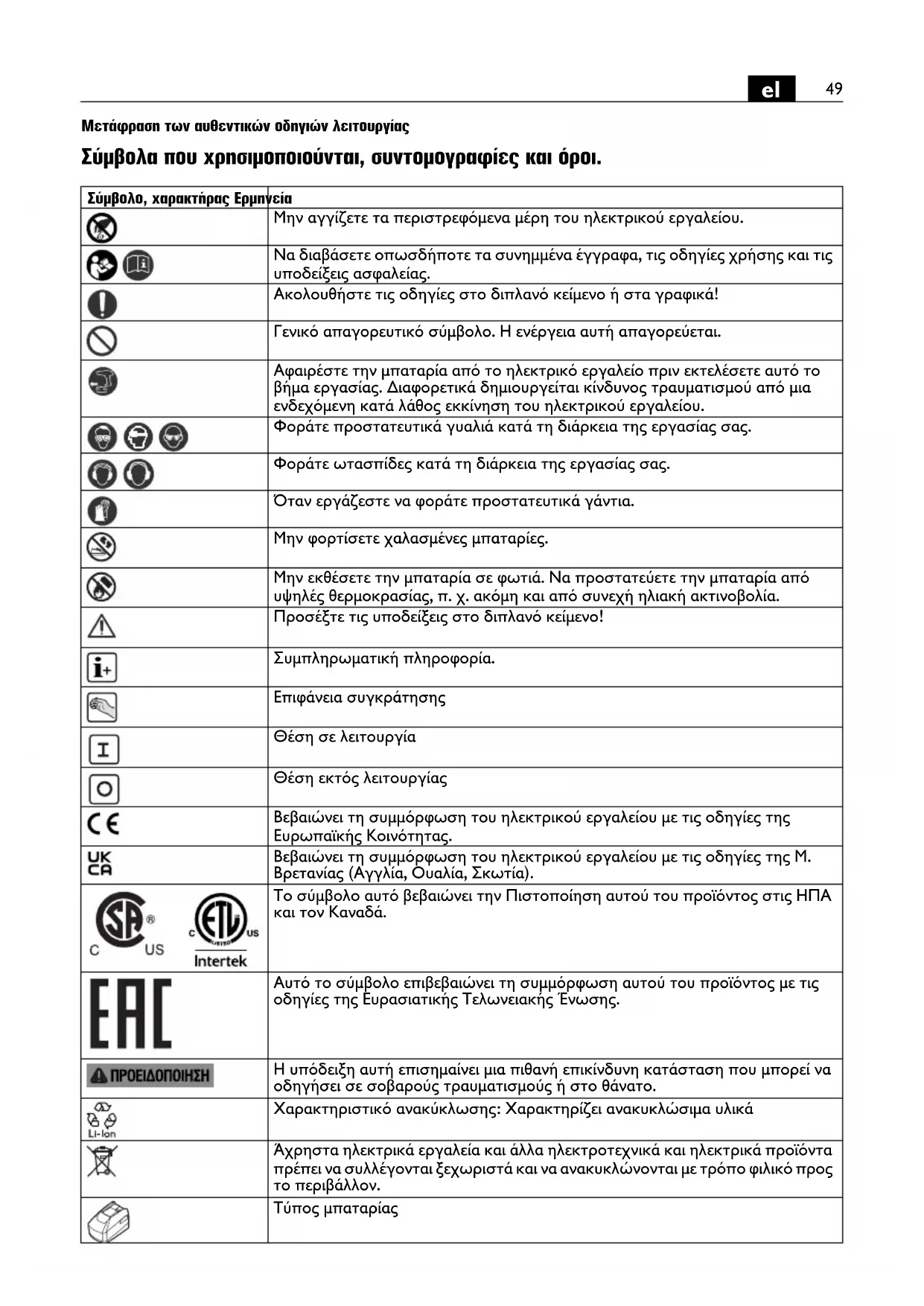

Μετάφραση των αυθεντικών οδηγιών λειτουργίας
Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.
| Σύμβολο, χαρακτήρας Ερμηνεία | ||
 | Μην αγγίζετε τα περιστρεφόμενα μέρη του ηλεκτρικού εργαλείου. | |
 | Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας. | |
 | Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά! | |
| [BDC4] | Γενικό απαγορευτικό σύμβολο. Η ενέργεια αυτή απαγορεύεται. | |
 | Αφαιρέστε την μπαταρία από το ηλεκτρικό εργαλείο πριν εκτελέσετε αυτό το βήμα εργασίας. Διαφορετικά δημιουργείται κίνδυνος τραυματισμού από μια ενδεχόμενη κατά λάθος εκκίνηση του ηλεκτρικού εργαλείου. | |
 | Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας. | |
 | Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας. | |
 | Όταν εργάζεστε να φοράτε προστατευτικά γάντια. | |
 | Μην φορτίσετε χαλασμένες μπαταρίες. | |
 | Μην εκθέσετε την μπαταρία σε φωτιά. Να προστατεύετε την μπαταρία από υψηλές θερμοκρασίας, π. χ. ακόμη και από συνεχή ηλιακή ακτινοβολία. | |
 | Προσέξτε τις υποδείξεις στο διπλανό κείμενο! | |
 | Συμπληρωματική πληροφορία. | |
 | Επιφάνεια συγκράτησης | |
 | Θέση σε λειτουργία | |
 | Θέση εκτός λειτουργίας | |
 | Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας. | |
 | Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Ουαλία, Σκωτία). | |
 |  | Το σύμβολο αυτό βεβαιώνει την Πιστοποίηση αυτού του προϊόντος στις ΗΠΑ και τον Καναδά. |
| [US] | Intertek | |
 | Αυτό το σύμβολο επιβεβαιώνει τη συμμόρφωση αυτού του προϊόντος με τις οδηγίες της Ευρασιατικής Τελωνειακής Ένωσης. | |
 | Η υπόδειξη αυτή επισημαίνει μια πιθανή επικίνδυνη κατάσταση που μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή στο θάνατο. | |
 | Χαρακτηριστικό ανακύκλωσης: Χαρακτηρίζει ανακυκλώσιμα υλικά | |
| [Li-Ion] | ||
 | Άχρηστα ηλεκτρικά εργαλεία και άλλα ηλεκτροτεχνικά και ηλεκτρικά προϊόντα πρέπει να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. | |
 | Τύπος μπαταρίας | |
| Σύμβολο, χαρακτήρας | Ερμνεία | |
| [ΧΑΗΤ] | Τύπος φορτιστή | |
| [ΚΗΥΕ] | Βάρος σύμφωνα με ΕΡΤΑ-Procedure 01 | |
| [ΑΔΖΧ] | Μικρός αριθμός στροφών | |
| [7Χ3Ζ] | Μεγάλος αριθμός στροφών | |
| [D8Α8] | [ΚΥGY] ξη της ροπής | στρέψης σε σκληρή επιφάνεια, π. χ. σε βίδες και παξιμάδια με ροδέλα (σε εξάρτηση από τη διατομή της βίδας και την αντοχή) |
| [ΚΤΥΚ] | [7DZΚ] ξη της ροπής | στρέψης σε ελαστική επιφάνεια, π. χ. ζάντες αυτοκινήτων, ροδέλες ασφαλείας, ελατήρια δίσκων, πίρους, επιμηκύνσεις |
| [X7ΤΚ] | [Κ5WA] ξη της ροπής | στρέψης σε μαλακή επιφάνεια, π.χ. ξύλο (εξαρτώμενη από τη διάμετρο και το μήκος της βίδας), δίσκους μολύβδου ή βουλκανισμένης κυτταρίνης |
| * Το ηλεκτρικό εργαλείο | μπορεί επίσης να λειτουργήσει με τάση 12 V και τάση 14,4 V με διαφορετική, όμως, απόδοση. | |
| (**) μπορεί να περιέχει ψηφία ή γράμματα | ||
| *** επί μέρους συσκευασία | ||
| (Ax – Zx) Επισήμανση για εσωτερική χρήση | ||
| Χαρακτήρας Διεθνής μονάδα Εθνική μονάδα Ερμηνεία | |||
| UV V συνεχής-πλεκτρική τάση | --- | ||
| f | Hz | Hz | Συχνότητα |
| n_0 | /min, min ^-1 , rpm,r/min | min ^-1 | Αριθμός στροφών στο ρελαντί (όταν η μπαταρία είναι εντελώς φορτισμένη) |
| n_S | /min, min ^-1 | /min Αριθμός κρούσεων | |
| M... | Nm Nm | Ροπή στρέψης (περίπτωση σκληρού βιδώματος) | |
| ○ | inch | inch | Υποδοχή εργαλείου εσωτερικό εξάγωνο |
| ■ | inch | inch | Υποδοχή εργαλείου εξωτερικό τετράγωνο |
| ∅ | mm mm | Διατομή ενός στρογγυλού εξαρτήματος | |
| L_pA | dB | dB | Στάθμη ακουστικής πίεσης |
| L_wA | dB | dB | Στάθμη ακουστικής ισχύος |
| L_pCpeak | dB | dB | Ύψιστη στάθμη ακουστικής πίεσης |
| K... | Ανασφάλεια | ||
| a | m/s ^2 | m/s ^2 | Τιμή εκπομπής κραδασμών σύμφωνα με EN 62841 (άθροισμα ανυσμάτων τριών κατευθύνσεων) |
| a_h | m/s ^2 | m/s ^2 | αριθμητική μέση τιμή των συνολικών τιμών κραδασμών |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Θεμελιώδεις και παράγωγες μονάδες από το Διεθνές Σύστημα Μονάδων SI. | |
Για την ασφάλειά σας.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες.
Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων και οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.
Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.
Να μην χρησιμοποιήσετε το παρόν ηλεκτρικό εργαλείο πριν διαβάσετε επιμελώς και
κατανοήσετε αυτές τις οδηγίες χρήσης καθώς και τις συνημμένες «Γενικές υποδείξεις ασφαλείας» (Αριθμός εγγράφου
3 41 30 465 06 0). Na διαφυλάξετε τα παραπάνω
έγγραφα για κάθε ενδεχόμενη μελλοντική χρήση και να τα επισυνάψετε στο ηλεκτρικό εργαλείο όταν το παραδώσετε ή το πουλήσετε σε τρίτο άτομο.
Να τηρείτε επίσης και τις σχετικές εθνικές διατάξεις για την προστασία της εργασίας.
Προορισμός του πλεκτρικού εργαλείου:
Με το χέρι οδηγούμενο κρουστικό μπουλονόκλειδο για το βίδωμα και το ξεβίδωμα βιδών και παξιμαδιών με εργαλεία και και εξαρτήματα εγκεκριμένα από την FEIN σε περιβάλλον μη εκτεθειμένο στις καιρικές συνθήκες, χωρίς την προσαγωγή νερού.
Ειδικές υποδείξεις ασφαλείας.
Να πιάνετε τη συσκευή από τις μονωμένες επιφάνειες πιασίματος όταν διεξάγετε εργασίες κατά τις οποίες υπάρχει κινδυνος η βίδα να έρθει σε επαφή με μη ορατούς πλεκτροφόρους αγωγούς. Η επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει τα μεταλλικά μέρη της συσκευής επίσης υπό τάση και να προκαλέσει έτσι ηλεκτροπληξία.
Na proσέχετε μήπως υπάρχουν μη ορατοί πλεκτρικοί αγωγοί και σωλήνες φωταερίου (γκαζιού) ή νερού. Πριν αρχίσετε την εργασία σας ελέγξτε την περιοχή που πρόκειται να εργαστείτε π. χ. με μια συσκευή εντοπισμού μετάλλων.
Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας.
Na φοράτε πάντοτε τη δική σας, ατομική προστατευτική ενδυμασία. Να χρησιμοποιείτε επίσης, ανάλογα με την εκάστοτε εργασία που εκτελείτε, προστατευτικές μάσκες, προστατευτικές διατάξεις ματιών ή προστατευτικά γυαλιά. Αν χρειαστεί, φορέστε και μάσκα προστασίας από σκόνη, ωτασπίδες, προστατευτικά γάντια ή μια ειδική προστατευτική ποδία, που θα σας προστατεύει από τυχόν εκαφενδονιζόμενα λειαντικά σωματίδια ή θραύσματα υλικού. Τα μάτια πρέπει να προστατεύονται από τυχόν αιωρούμενα σωματίδια που μπορεί να δημιουργηθούν κατά την εκτέλεση των διάφορων εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φιλτράρουν τον αέρα και να συγκρατούν τη σκόνη που δημιουργείται κατά την εργασία. Σε περίπτωση που θα εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο μπορεί να απωλέσετε την ακοή σας.
Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο που στερεώνεται με τη βοήθεια μιας διάταξης σύσφιξης είναι στερεωμένο με μεγαλύτερη ασφάλεια από ένα που συγκρατείται με το χέρι.
Να κρατάτε γερά το πλεκτρικό εργαλείο. Μπορεί να εμφανιστούν απότομες αντιδραστικές ροπές.
Μην επεξεργάζεστε μαγνησιούχα υλικά. Υπάρχει κίνδυνος πυρκαγιάς.
Μην επεξεργάζεστε πλαστικά ενιοχυμένα με ανθρακονήματα (CFK) και υλικά που περιέχουν αμίαντο.
Αυτά θεωρούνται καρκινογόνα.
Απαγορεύεται το πριτοίνωμα ή/και το βίδωμα πινακίδων και συμβόλων επάνω στο πλεκτρικό εργαλείο. Μια χαλασμένη μόνωση δεν προσφέρει πλέον καμιά προστασία κατά της ηλεκτροπληξίας. Χρησιμοποιείτε αυτοκόλλητες πινακίδες.
Μη χρησιμοποιήσετε ποτέ εξαρτήματα που δεν έχουν εξελιχτεί ή εγκριθεί από τον κατασκευαστή του πλεκτρικού εργαλείου ειδικά γί αυτό. Η ασφαλής λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή ένα εξάρτημα ταιριάζει στο ηλεκτρικό σας εργαλείο.
Πριν από κάθε χρήση, βεβαιώνεστε ότι το χρηοιμοποιούμενο εργαλείο είναι σταθερά στερεωμένο. Σε τετραγωνική υποδοχή εργαλείου με διάτρηση το χρηοιμοποιούμενο εργαλείο πρέπει να ασφαλίζεται επιπλέον με θετική μηχανική εμπλοκή. Εργαλεία χρήσης αποσπώμενα ή που δεν έχουν στερεωθεί με ασφάλεια, μπορούν να αποσπαστούν και να εκσφενδονιστούν. Αυτό μπορεί να προκαλέσει τραυματισμό.
Na kαθαρίζετε τακτικά τα ανοίγματα αερισμού του ηλεκτρικού εργαλείου με μη μεταλλικά εργαλεία. Ο ανεμιστήρας του κινητήρα αναρροφά σκόνη μέσα στο περίβλημα. Η υπερβολική συσσώρευση μεταλλικής σκόνης μπορεί να δημιουργήσει κίνδυνο ηλεκτροπληξίας.
Μην κοιτάξετε ποτέ κατευθείαν από μικρή απόσταση στο φως της λάμπας του πλεκτρικού εργαλείου. Μην κατευθύνετε ποτέ το φως της λάμπας επάνω στα μάτια άλλων, παρευρισκόμενων προσώπων. Η ακτινοβολία που παράγει το μέσο φωτισμού μπορεί να βλάψει τα μάτια.
Μην κατευθύνετε το πλεκτρικό εργαλείο ούτε επάνω στον εσυτό σας ούτε επάνω σε άλλα άτομα ή ζώα. Προκαλείται κίνδυνος τραυματισμού από κοφτερά ή καυτά εξαρτήματα.
Απενεργοποιήστε αμέσως το πλεκτρικό εργαλείο, εάν μπλοκάρει το χρησιμοποιούμενο εργαλείο. Μην ενεργοποιήσετε ξανά το πλεκτρικό εργαλείο, όσο είναι μπλοκαρισμένο το εργαλείο που χρησιμοποιείτε. Σε αυτή την περίπτωση θα μπορούσε να προκληθεί κλώτοπμα με υψηλή στρέψη αντίδρασης. Διαπιστώστε και αποκαταστήστε την αιτία για το μπλοκάρισμα του εργαλείου σας, λαμβάνοντας υπόψη τις υποδείξεις ασφαλείας. Πιθανές αιτίες μπορεί να είναι:
- Σκάλωμα στο επεξεργαζόμενο τεμάχιο
- Αποκοπή του επεξεργαζόμενου τεμαχίου
- Υπερφόρτωση του ηλεκτρικού εργαλείου.
Χρήση και μεταχείριση της μπαταρίας (του μπλοκ μπαταριών).
Κατά τη μεταχείριον της μπαταρίας να τηρείτε τις επόμενες υποδείξεις για να μη ριψοκινδυνέψετε, π. Χ. εγκαύματα, πυρκαγιά, έκρηξη, εκδορές και άλλους τραυματισμούς:
Δεν επιτρέπεται ο διαμελισμός, το άνοιγμα ή ο τερακισμός των μπαταριών. Να μην εκθέσετε τις μπαταρίες σε μηχανικές κρούσεις. Όταν η μπαταρία υποστεί βλάβη καθώς και όταν χρησιμοποιηθεί αντικανονικά μπορεί να διαφύγουν βλαβερές
αναθυμιάσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. Τυχόν διαρρέοντα υγρά μπαταρίας μπορεί να προκαλέσουν ερεθισμούς του δέρματος ή εγκαύματα.
Σε περίπτωση που τα διαρρέοντα υγρά της χαλασμένης μπαταρίας υγράνουν γειτονικά αντικείμενα, τότε ελέγξτε τα αντίστοιχα εξαρτήματα και, αν χρειαστεί, αντικαταστήστε τα.
Na μην εκθέσετε την μπαταρία σε υψηλές θερμοκρασίες ή σε φωτιά. Na μην αποθηκεύσετε την μπαταρία υπό άμεση πλιακή ακτινοβολία.
Na αφαιρέσετε την μπαταρία από τη συοκευασία του καταοκευαστή μόνο όταν πρόκειται να την χρησιμοποιήσετε άμεσα.
Na αφαιρείτε την μπαταρία από το πλεκτρικό εργαλείο πριν από οποιαδήποτε εργασία σ' αυτό. Δημιουργείται κίνδυνος τραυματισμών σε περίπτωση που το ηλεκτρικό εργαλείο μπει κατά λάθος σε λειτουργία.
Τοποθετείτε την μπαταρία μόνο όταν το πλεκτρικό εργαλείο είναι απενεργοποιημένο.
Na αφαιρείτε την μπαταρία από το πλεκτρικό εργαλείο μόνο όταν αυτό είναι απενεργοποιμένο (off).
Να κρατάτε τα παιδιά μακριά από τις μπαταρίες.
Na διατηρείτε την μπαταρία καθαρή και να την προστατεύετε από υγρασία και νερά. Να καθαρίζετε τις λερωμένες επαφές της μπαταρίας και του ηλεκτρικού εργαλείου με ένα στεγνό, καθαρό πανί.
Να χρησιμοποιείτε μόνο άθικτες γνήσιες μπαταρίες της FEIN που προορίζονται για το ηλεκτρικό σας εργαλείο.
Όταν χρησιμοποιήσετε ή φορτώσετε αντικανονικές, χαλασμένες, επισκευασμένες, μεταποιημένες μπαταρίες ή μπαταρίες ξένων κατασκευαστών και απομιμήσεις δημιουργείται κίνδυνος πυρκαγιάς ή/και έκρηξης.
Να τηρείτε τις οδηγίες ασφαλείας στις οδηγίες χρήσης του φορτιστή της μπαταρίας.
Κραδασμοί χεριού-μπράτσου
Η στάθμη κραδασμών που αναφέρεται σ' αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πλαίσιο του προτύπου EN 62841 και μπορεί να χρησιμοποιηθεί στη σύγκριση των διάφορων ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλη για τον προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς.
Όταν, όμως, το ηλεκτρικό εργαλείο χρησιμοποιηθεί με εργαλεία και παρελκόμενα που δεν προβλέπονται γι' αυτό ή χωρίς να έχει συντηρηθεί επαρκώς, η στάθμη κραδασμών μπορεί να αποκλίνει. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια του συνόλου του χρονικού διαστήματος της εργασίας. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς, κατά τη διάρκεια ενός ορισμένου χρονικού διαστήματος εργασίας, θα πρέπει να ληφθούν επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας ή λειτουργεί χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια του συνόλου του χρονικού διαστήματος της εργασίας.
Να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή/της χειρίστριας από την επίδραση των κραδασμών, για παράδειγμα: συντήρηση των ηλεκτρικών εργαλείων και παρελκομένων, ζέσταμα των χεριών, οργάνωση των διαδικασιών εργασίας.
Αντιμετώπιση επικίνδυνων σκονών
Όταν αφαιρείτε υλικό μ' αυτό το εξάρτημα δημιουργείται σκόνη η οποία μπορεί να είναι επικίνδυνη.
Το άγγιγμα και η εισπνοή σκόνης από διάφορα υλικά, π. χ. από αμίαντο και αμιαντούχα υλικά, από μολυβδομπογιές, από μέταλλα κι από μερικά είδη ξύλων, από ορυκτά υλικά καθώς και το άγγιγμα και η εισπνοή σωματιδίων από πυριτικά άλατα υλικών που περιέχουν πετρώματα, διαλυτών χρωμάτων, ξυλοπροστατευτικών, Antifouling για θαλάσσια οχήματα, μπορεί να προκαλέσουν αλλεργικές αντιδράσεις και/ή ασθένειες των αναπνευστικών οδών, καρκίνο ή/και βλάβη της γεννητικότητας. Ο κίνδυνος από την εισπνοή σκόνης εξαρτάται από την εκάστοτε έκθεση σ' αυτήν. Να χρησιμοποιείτε αναρρόφηση κατάλληλη για την εκάστοτε δημιουργουμένη σκόνη, να φοράτε επίσης έναν κατάλληλο προσωπικό προστατευτικό εξοπλισμό και να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. Να αναθέτετε την κατεργασία αμιαντούχων υλικών πάντοτε σε ειδικώς εκπαιδευμένα άτομα.
Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα από λειαντική σκόνη και χημικές ουσίες μπορούν, υπό δυσμενείς συνθήκες, να αυτοαναφλεχθούν και να εκραγούν. Να αποφεύγετε τη δημιουργία σπινθηρισμού με φορά προς το δοχείο σκόνης καθώς και την υπερθέρμανση του ηλεκτρικού εργαλείου και των υπό λείανση αντικειμένων, να αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις υποδείξεις κατεργασίας του παραγωγού του υλικού καθώς και τις διατάξεις που ισχύουν στη χώρα σας για τα υπό κατεργασία υλικά.
Υποδείξεις χειρισμού.
Ο χειρισμός του διακόπτη αλλαγής φοράς περιστροφής επιτρέπεται μόνο όταν ο κινητήρας δεν κινείται.
Η θερμική υπερφόρτωση του ηλεκτρικού εργαλείου σηματοδοτείται με αναβόσβημα της φωτοδιόδου στη λαβή.
Σε περίπτωση υπερφόρτισης το ηλεκτρικό εργαλείο διακόπτει τη λειτουργία του.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος εγκαύματος Το χρησιμοποιούμενο εργαλείο μπορεί
κατά τη χρήση να γίνει πολύ καυτό. Αφήστε το χρησιμοποιούμενο εργαλείο να κρυώσει:
- μετά την απόθεση του ηλεκτρικού εργαλείο
- πριν από την αντικατάσταση του εργαλείου.
Για να αποφύγετε μια ακούσια εκκίνηση, π. χ. κατά τη μεταφορά, να θέτετε το διακόπτη αλλαγής φοράς περιστροφής στη μεσαία θέση.
Na ακουμπάτε το ηλεκτρικό εργαλείο στη βίδα ή το παξιμάδι μόνο όταν αυτό βρίσκεται εκτός λειτουργίας επειδή μπορεί να γλιστρήσει το περιστρεφόμενο εργαλείο.
Κρατάτε το ηλεκτρικό εργαλείο κατά το βίδωμα και ξεβίδωμα σε γωνία 90° κάθετα προς τη βίδα. Εάν τοποθετηθεί το ηλεκτρικό εργαλείο λοξά, μπορεί να υποστεί βλάβη η κεφαλή της βίδας και η δύναμη να μην μεταφερθεί στη βίδα.
Ένας περιττά μεγάλος χρόνος κρούσης αυξάνει τη φθορά του ηλεκτρικού εργαλείου.
Na εξακριβώνετε τη διάρκεια κρούσης για την εκάστοτε περίπτωση βιδώματος και να ελέγχετε την πραγματικά επιτευχθείσα ροπή σύσφιξης με ένα δυναμόμετρο.
Οι τιμές αναφοράς για τη διάρκεια κρούσης απεικονίζονται στο διάγραμμα στη σελίδα 13.
Πρόταση ρύθμισης της διάρκειας κρούσης ανάλογα με το μέγεθος της βίδας:
| ASCD18-1000W34 (**) | |||
| Βαθμίδα | M max [Nm] θ | βιδας Κατηγορία | αντοχής |
| 6 1050 ≥ | M 27 ≥ 8.8 | ||
| 5 | 9 0 | 0 | ≥ M |
| 4 750 ≥ | M 24 ≥ 8.8 | ||
| 3 | 6 0 | 0 | ≥ M |
| 2 450 ≥ | M 20 ≥ 8.8 | ||
| 1 300 ≥ | M 18 ≥ 8.8 | ||
ASCD18-1000W34 (**) : Κατά τη χρήση προσαρμογέα μείωσης από 3/4 ίντσας σε 1/2 ίντσα, χρησιμοποιείτε το κρουστικό κατσαβίδι το ανώτατο στη βαθμίδα 3 (600 Nm).
| ASCD18-300W2 (**) | |||
| Βαθμίδα | M max [Nm] θ | βίδας Κατηγορία | αντοχής |
| 6 290 ≥ | M 18 ≥ 8.8 | ||
| 5 210 ≥ | M 16 ≥ 8.8 | ||
| 4 135 ≥ | M 14 ≥ 8.8 | ||
| 3 | 8 5 | ≥ | M 1 |
| 2 | 5 0 | ≥ | M 1 |
| 1 | 2 5 | ≥ | M 8 |
| ASCD12-150W8 (**) | ||||
| Βαθμίδα | M max [Nm] θ | βιδας | Κατηγορίααντοχής | |
| 6 135 ≥ | M 14 ≥ 8.8 | |||
| 5 | 8 5 | ≥ | M | 1 |
| 4 | 5 0 | ≥ | M | 1 |
| 3 | 2 5 | ≥ | M | 8 |
| 2 | 1 0 | ≥ | M | 6 |
| 1 | 6 ≥ | M | 5 | ≥ |
Μεταχείριον της μπαταρίας.
Αποθηκεύετε, λειτουργείτε και φορτίζετε την μπαταρία μόνο με φορτιστές FEÏN σε εύρος θερμοκρασίας 5°C – 45°C (41°F – 113°F). Η θερμοκρασία της μπαταρίας πρέπει στην αρχή της διαδικασίας φόρτισης να βρίσκεται στο εύρος θερμοκρασίας λειτουργίας της μπαταρίας.
| Ένδειξηφωτοδιόδου | Σημασία | Ενέργεια |
| πράσινεςφωτοδίοδοι1 – 4 | ποσοστιαίακατάστασηφόρτισης | Λειτουργία |
| διαρκέςκόκκινο φως | Η μπαταρίαείναι σχεδόνάδεια | Φορτίστε τηνμπαταρία |
| κόκκινοαναβόσβημα27 | Η μπαταρίαδεν είναιέτοιμη γιαλειτουργία≥ | Αφήστε τηθερμοκρασία τηςμπαταρίας ναπεριέλθει στηνεγκεκριμένηπεριοχήθερμοκρασίαςλειτουργίας τηςμπαταρίας καιακολούθωςφορτίστε88 |
Η πραγματική ποσοστιαία στάθμη φόρτίσης της μπαταρίας δείχνεται μόνο όταν ο κινητήρας του ηλεκτρικού εργαλείου είναι σταματημενος.
Όταν επίκειται η πλήρης εκφόρτιση της μπαταρίας η ηλεκτρονική διακόπτει αυτόματα τη λειτουργία του κινητήρα.
Συντήρηση και Service.
Υπό εξαιρετικά δυσμενείς συνθήκες εργασίας μπορεί, όταν κατεργάζεστε μέταλλα, να σχηματιστεί αγώγιμη σκόνη
στο εσωτερικό του ηλεκτρικού εργαλείου. Να καθαρίζετε συχνά το εσωτερικό του ηλεκτρικού εργαλείου με φύσημα ξηρού πεπιεσμένου αέρα χωρίς λάδια μέσω των σχισμών αερισμού.
Προϊόντα που ήρθαν σε επαφή με αμίαντο, δεν επιζρέπεται γα δοθούν για επισκευή. Απδορρίπτετε τα προϊόντα που έχουγ μολυνθεί με αμίαντο σύμφωνα με τις ισχύουσες διατάξεις στή χώρα σας για την απόρριψη αποβλήτων που περιέχουν αμίαντο.
Τον τρέχοντα κατάλογο ανταλλακτικών γι' αυτό το ηλεκτρικό εργαλείο θα βρείτε στην ηλεκτρονική σελίδα www.fein.com.
Na χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
Αν χρειαστεί, μπορείτε να αντικαταστήσετε οἱ ίδιοι τα παρακάτω εξερτήματα: 8. 8
Εργαλεία, μηταταρία, κλπ ζώνης, ντεπό 8 κατσαβιδολαμών 8
$$ \begin{array}{c c c c} \geq & 8 & . & 8 \ 8 & . & 8 \end{array} $$
Εγγύηση.
Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN.
Στη συσκευασία του ηλεκτρικού σας εργαλείου μπορεί να περιέχεται μόνο ένα μέρος των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες χρήσης.
Δήλωση συμμόρφωσης.
Η δήλωση συμμόρφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας EZΕΣ (Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της ΕΕ ή της EZΕΣ. Μετά τη διάθεση του προϊόντος στην αγορά της ΕΕ, το σήμα UKCA παύει να ισχύει. Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει.
Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.
Τεχνικά έγγραφα από:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Προστασία του περιβάλλοντος, απόσυροη.
Οι συσκευασίες, τα άχρηστα ηλεκτρικά εργαλεία και τα εξαρτήματα πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
Na αποσύρετε κανονικά τις μπαταρίες, μόνο όταν αυτές είναι εκφορτισμένες.
Όταν οι μπαταρίες δεν είναι τελείως άδειες να τις προστατεύετε από βραχυκυκλώματα μονώνοντας το βύσμα με κολλητική ταινία. Διαβάστε όλες τις προειδοποιητικές υποδείξεις.
