| Vrsta izdelka | Udarni vijačnik |
| Znamka | Fein |
| Model | ASCD 181000 W34 Select |
| Napetost baterije | 18 V |
| Tip baterije | Li-ion (originalna Fein) |
| Vpenjalno orodje | Moški kvadrat 3/4 in (19 mm) |
| Maks. navor (trdo vijačenje) | 1050 Nm |
| Hitrosti | 6 nastavljivih hitrosti |
| Teža (po EPTA) | Približno 2,8 kg |
| Mere (D × Š × V) | Približno 230 × 85 × 260 mm |
| Zaščitna elektronika | Samodejni izklop ob preobremenitvi, LED indikator v ročaju |
| Smer vrtenja | Preklopnik (levo/desno) s sredinsko zaklepno pozicijo |
| Priporočena zaščitna oprema | Očala, zaščita za sluh, rokavice |
| Delovna temperatura baterije | 5 °C do 45 °C |
| Raven zvočnega tlaka (LpA) | Ni navedeno v navodilih |
| Vrednost vibracij (ah) | Ni navedena v navodilih |
| Vzdrževanje | Očistite prezračevalne reže s suhim stisnjenim zrakom, suha krpa za kontakte |
| Nadomestni deli | Na voljo na www.fein.com |
| Garancija | V skladu z nacionalnimi predpisi in izjavo o garanciji proizvajalca |
| Priloženi dodatki | Baterija, polnilec, kovček (odvisno od komercialne različice) |
Pogosto zastavljena vprašanja - ASCD 181000 W34 Select Fein
Vprašanja uporabnikov o ASCD 181000 W34 Select Fein
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vijačnik v formatu PDF brezplačno! Poiščite svoja navodila ASCD 181000 W34 Select - Fein in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. ASCD 181000 W34 Select znamke Fein.
NAVODILA ZA UPORABO ASCD 181000 W34 Select Fein

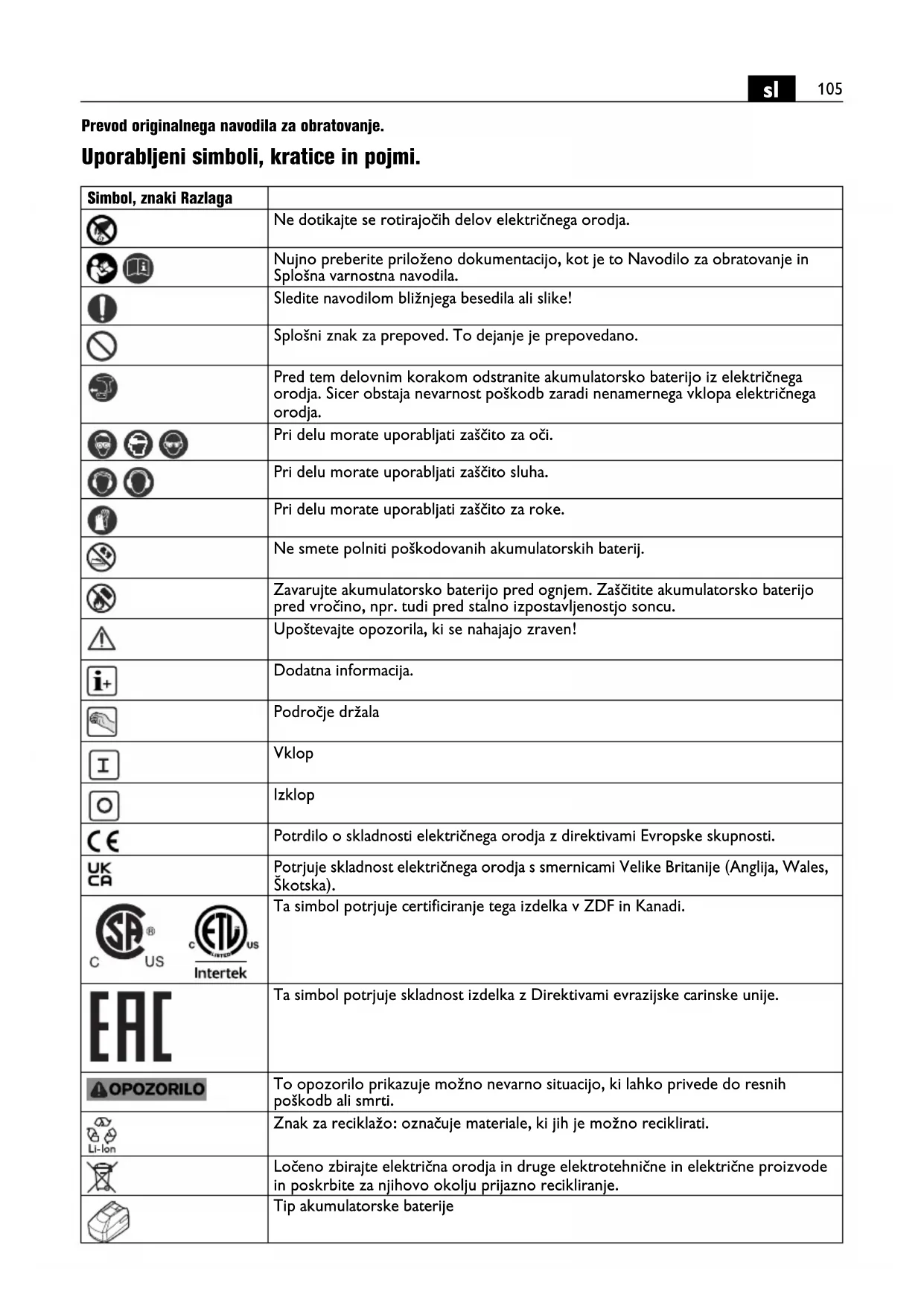

| Simbol, znaki Razlaga | ||
| [WSAY] | Ne dotikajte se rotirajočih delov električnega orodja. | |
 | Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila. | |
 | Sledite navodilom bližnjega besedila ali slike! | |
 | Splošni znak za prepoved. To dejanje je prepovedano. | |
| [86KH] | Pred tem delovnim korakom odstranite akumulatorsko baterijo iz električnega orodja. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja. | |
 | Pri delu morate uporabljati zaščito za oči. | |
 | Pri delu morate uporabljati zaščito sluha. | |
 | Pri delu morate uporabljati zaščito za roke. | |
| [GBTK] | Ne smete polniti poškodovanih akumulatorskih baterij. | |
 | Zavarujte akumulatorsko baterijo pred ognjem. Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalno izpostavljenostjo soncu. | |
 | Upoštevajte opozorila, ki se nahajajo zraven! | |
 | Dodatna informacija. | |
 | Področje držala | |
 | Vklop | |
 | Izklop | |
 | Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti. | |
 | Potrjuje skladnost električnega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska). | |
 |  | Ta simbol potrjuje certificiranje tega izdelka v ZDF in Kanadi. |
 | Ta simbol potrjuje skladnost izdelka z Direktivami evrazijske carinske unije. | |
 | To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti. | |
 | Znak za reciklažo: označuje materiale, ki jih je možno reciklirati. | |
 | Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje. | |
 | Tip akumulatorske baterije | |
| Simbol, znaki | Razlaga | |
 | Tip polnilne naprave | |
 | Teža v skladu z EPTA-Procedure 01 | |
 | Majhno število vrtljajev | |
 | Veliko število vrtljajev | |
 | k vrtilnega momenta pri trdi podlogi, npr. pri vijakih in maticah s podložko (odvisno od premera vijaka in trdnosti) | |
 | k vrtilnega momenta pri vzmetni podlogi, npr. pri platiščih avtomobilov, vzmetnih obročih, krožnih vzmeteh, stojnih sornikih, podaljških | |
 | k vrtilnega momenta pri mehki podlogi, npr. pri les (odvisno od premera vijaka in dolžine vijaka), svinčene ali vlaknaste podložke | |
| * Električno orodje lahko upravljate dodatno z napetostnima razredoma 12 V in 14,4 V, z odkloni pri zmogljivosti. | ||
| (**) lahko vsebuje številke ali črke | ||
| *** delno v dobavnem obsegu | ||
| (Ax – Zx) Oznaka za interne namene | ||
| Znaki Mednarodna enota Nacionalna enota Razlaga | |||
| UV V Električna enosmerna napetost | --- | ||
| fHz | Hz | Frekvenca | |
| n_0 | /min, min ^-1 , rpm, r/min | /min | Število vrtljajev v prostem teku (pri napolnjeni akum. bateriji) |
| n_S | /min, min ^-1 | /min | Število udarcev |
| M... | Nm | Nm | Vrtilni moment(trdi primer vijačenja) |
| ○ | inch | palec, col | Šestrobno prijemalo orodja |
| ■ | inch | palec, col | Prijemalo orodja – zunanji četverorobnik |
| ∅ | mm | mm | Premer okrolega dela |
| L_pA | dB | dB | Nivo hrupa |
| L_wA | dB | dB | Moč hrupa |
| L_pCpeak | dB | dB | Najvišji nivo hrupa |
| K... | Negotovost | ||
| a | m/s ^2 | m/s ^2 | Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri) |
| a_h | m/s ^2 | m/s ^2 | arimetrična srednja vrednost skupnih vrednosti vibracij |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Osnovne in izpeljane enote iz mednarodnega merskega sestava SI. | |
Za vašo varnost.
OPOZORILO
Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih
navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.
Shranite vsa varnostna opozorila in navodila za prihodnost.
Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih
varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.
Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.
Namembnost električnega orodja:
ročno voden udarni vijačnik za privijanje in odvijanje vijakov in matic z vstavnimi orodji, ki so odobreni s strani FEIN in priborom brez dovoda vode v vremensko zaščitenem okolju.
Posebna varnostna navodila.
Električno orodje smete držati le na izoliranem ročaju, će delate na območju, kjer lahko vijak pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar.
Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine.
Pri delu morate uporabljati zaščito sluha.
Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.
Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.
Električno orodje morate trdno držati v roki.
Kratkoročno lahko pride do visokih reakcijskih momentov.
Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara.
Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest. Te snovi veljajo za kancerogene.
Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice.
Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.
Pred vsako uporabo se prepričajte, da je uporabljeno orodje dobro pritrjeno. Pri štirobnem pritrdišču za orodje z izvrtino je treba uporabljeno orodje dodatno zavarovati tako, da je oblikovno tesno pritrjeno.
Zrahljana ali ne varno pritrjena uporabljena orodja se lahko sprostijo in odfrčijo. To lahko povzroči telesne poškodbe.
Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje.
Nikoli ne glejte od blizu v luč svetilke električnega orodja. Nikoli ne usmerjajte luč svetilke v oči drugih oseb, ki se nahajajo v bližini. Žarčenje svetilnega sredstva je lahko za oči škodljivo.
Električnega orodja ne obračajte proti svojemu telesu ali telesu drugih oseb ali živali. Obstaja nevarnost poškodb zaradi ostrih ali vročih vstavnih orodij.
Če vstavno orodje blokira, morate električno orodje takoj izklopiti. Električnega orodja ne smete ponovno vklopiti tako dolgo, kot je vstavno orodje blokirano, saj bi to lahko povzročilo povratni udarec z visokim reakcijskim momentom. Ugotovite vzrok za blokado vstavnega orodja ter pri tem upoštevajte varnostna navodila in odpravite vzrok za blokado. Možni vzroki bi lahko bili naslednji:
- zataknitev v obdelovancu
- lom obdelovanega materiala
- preobremenitev električnega orodja.
Uporaba akumulatorske baterije (akumulatorskega bloka) in način ravnanja z njo.
Da bi preprečili nevarnosti kot opekline, požar, eksplozije, poškodbe koje in druge poškodbe pri rokovanju z akumulatorskimi baterijami, prosimo upoštevajte naslednja opozorila:
Akumulatorskih baterij ne smete razstaviti, odpreti ali razkosati. Akumulatorskih baterij ne smete izpostavljati mehanskim udarcem. Pri poškodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo škodljive pare in tekočine. Te pare lahko povzročijo draženje dihalnih poti. Izstopajoča tekočina akumulatorske baterije lahko povzroči draženje kože ali opekline.
V primeru, da bi tekočina, ki bi izstopila iz poškodovane akumulatorske baterije, oškropila predmete v okolici, morate te predmete preveriti, jih očistiti in jih po potrebi zamenjati.
Zavarujte akumulatorsko baterijo pred vročino ali ognjem. Akumulatorske baterije ne hranite na direktni sončni svetlobi.
Akumulatorsko baterijo vzemite šele takrat iz originalne embalaže, ko jo želite uporabiti.
Pred pričetkom del, ki jih opravljate neposredno na električnem orodju, vzemite akumulatorsko baterijo iz električnega orodja. Če se električno orodje nenamerno zažene, obstaja nevarnost poškodb.
Akumulatorsko baterijo namestite izključno takrat, ko je električno orodje odklopljeno.
Akumulatorsko baterijo snemite le, ko je električno orodje izklopljeno.
Poskrbite, da otroci ne bodo prišli v stik z akumulatorsko baterijo.
Poskrbite za čistočo akumulatorske baterije in jo zaščitite pred vlago in vodo. Očistite umazane priključke akumulatorske baterije in električnega orodja s suho, čisto krpo.
Uporabljajte le brezhibne originalne akumulatorske baterije FEIN, ki so primerne za vaše električno orodje.
Pri polnjenju in delu z neustreznimi, poškodovanimi, popravljenimi ali predelanimi akumulatorskimi baterijami, ponaredki in akumulatorskimi baterijami tujih znamk obstaja nevarnost požara in/ali eksplozije.
Upoštevajte varnostna navodila, ki so opisana v navodilu za obratovanje akumulatorske polnilne naprave.
Vibracije rok
Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.
Rokovanje z nevarnimi prahovi
Pri delovnih postopkih, kjer se odstranjuje material, nastajajo pri delu s tem orodjem prahovi, ki so lahko nevarni.
Dotik ali vdihavanje nekaterih prahov, npr. azbesta in materialov, ki vsebujejo azbest, svinčenega premaza, kovin, nekaterih vrst lesa, mineralov, silikatnih delcev kameninskih materialov, barvnih topil, sredstev za zaščito lesa, antivegetativnih premazov za plovila lahko pri osebah povzročijo alergične reakcije in/ali obolenja dihal, rak, okvare plodnosti. Tveganje zaradi vdihavanja prahov je odvisno od ekspozicije. Uporabite primeren način odsesovanja, ki je usklajen z vrsto nastalega prahu ter osebno zaščitno opremo in poskrbite za dobro odzračevanje delovnega mesta. Obdelavo materialov, ki vsebujejo azbest prepustite le strokovnjakom. Lesni prah in prah lahkih kovin, vroče mešanice brusnega prahu in kemične snovi se lahko pod neugodnimi pogoji samostojno vnamejo ali povzročijo eksplozijo. Preprečite iskrenje v smeri zbiralnikov prahu ter pregrevanje električnega orodja in brusnega materiala, pravočasno izpraznite zbiralnike prahov, upoštevajte opozorila za obdelavo, ki so od proizvajalca materiala ter predpise, ki so za obdelavo materialov veljavni v vaši državi.
Stikalo za preklop smeri vrtenja pritisnite samo pri mirovanju motorja.
Termična preobremenitev električnega orodja se bo prikazala z utripanjem LED svetilke na ročaju.
Pri preobremenitvi se električno orodje izklopi.
OPOZORILO
Nevarnost opeklin: Električno orodje lahko pri uporabi postane vroče.
Pustite, da se električno orodje ohladi:
- po odložitvi električnega orodja
- pred menjavo orodja..
Nastavite preklopno stikalo smeri vrtenja v srednji položaj in s tem zavarujte pred nenamernim vklopom, npr. med transportom.
Namestite električno orodje na matico ali vijak le, ko je izklopljeno, saj lahko v nasprotnem primeru vrteče se vstavno orodje zdrsne.
Med privijanjem in odvijanjem morate držati električno orodje pod kotom 90° navpično k vijaku.
Če električno orodje nastavite poševno, lahko poškodujete glavo vijaka in pri tem ni moč prenesti moči na vijak.
Nepotrebno dolgo trajanje udarjanja poveča obrabo električnega orodja.
Analizirajte trajanje udarjanja za konkretni primer vijačenja in kontrolirajte dejansko dosežen moment privitja z momentnim ključem.
Orientacijske vrednosti za trajanje udarjanja so navedene v diagramu na strani 13.
Priporočilo za nastavitev udarnega vijačnika glede na velikost vijaka:
| ASCD18-1000W34 (**) | ||||
| Stopnja M maks. [Nm] | ∅ vijaka Trdnostni razred | |||
| 6 1050 ≥ | M 27 ≥ 8.8 | |||
| 5 | 9 0 | 0 | ≥ | M |
| 4 | 7 5 | 0 | ≥ | M |
| 3 | 6 0 | 0 | ≥ | M |
| 2 | 4 5 | 0 | ≥ | M |
| 1 300 ≥ | M 18 ≥ 8.8 | |||
ASCD18-1000W34 (**) : Če boste vstavili reducirni adapter 3/4 in na 1/2 in, ga uporabite maks. na stopnji 3 (600 Nm).
| ASCD18-300W2 (**) | ||||
| Stopnja M maks. [Nm] | ∅ vijaka Trdnostni razred | |||
| 6 290 ≥ | M 18 ≥ 8.8 | |||
| 5 | 2 1 | 0 | ≥ | M |
| 4 | 1 3 | 5 | ≥ | M |
| 3 | 8 5 | ≥ | M | 1 |
| 2 | 5 0 | ≥ | M | 1 |
| 1 | 2 5 | ≥ | M | 8 |
| ASCD12-150W8 (**) | ||||
| Stopnja M maks. [Nm] ∅ vijaka Trdnostni razred | ||||
| 6 135 ≥ | M 14 ≥ 8.8 | |||
| 5 | 8 5 | ≥ | M | 1 |
| 4 | 5 0 | ≥ | M | 1 |
| 3 | 2 5 | ≥ | M | 8 |
| 2 | 1 0 | ≥ | M | 6 |
| 1 | 6 ≥ | M | 5 | ≥ |
Rokovanje z akumulatorsko baterijo.
Akumulatorsko baterijo skladiščite, uporabljajte in polnite izključno s polnilnimi napravami FEIN v temperaturnem območju 5 °C – 45°C (41 °F – 113 °F). Temperatura akumulatorske baterije se mora na začetku polnilnega postopka nahajati v območju delovne temperature.
| LED-prikaz Pomen | Akcija | |
| 1 – 4 zelena LED | Stanje napolnjenosti v odstotkih | Delovanje |
| Rdeča trajna luč | Akumulatorska baterija je skoraj prazna | Napolnite akumulatorsko baterijo |
| Rdeča utripajoča luč | Akumulatorska baterija ni pripravljeno za uporabo | Akumulatorska baterija se mora nahajati v območju delovne temperature, nato jo napolnite |
Le ko je motor električnega orodja ustavljen, se bo prikazal pravilni delež napolnjenosti akum. baterije v odstodkih.
Ko se bliža globinska izpraznitev akumulatorske baterije, elektronika avtomatsko ustavi motor.
Vzdrževanje in servis.
Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Iz notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim stisnjenim zrakom.
Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.
Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com.
Uporabljajte izključno originalne nadomestne dele.
Naslednje dele lahko po potrebi samostojno zamenjajte: vstavna orodja, akumulatorsko baterijo, držalo za pas, zalogovnik bitov
Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudl le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje 8
Izjava o skladnosti. 8
Izjava CE veljasamo za države Evropske unije in EFTO (Evropsko združenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Po dajanju izdelka v promet na trg Evropske unije, izgubi znak UKCA svojo veljavnost.
Izjava UKCA velja samo za britanski trg (Anglijo, Wales in Škotsko) in samo za izdelke, ki so namenjeni za britanski trg. Po dajanju izdelka v promet na britanski trg izgubi oznaka CE svojo veljavnost.
Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.
Tehnična dokumentacija se nahaja pri:
Varstvo okolja, odstranitev odpadkov.
Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.
Akumulatorske baterije smete samo v praznem stanju odvreči med recikliran odpad.
Pri nepopolno izpraznjenih akumulatorskih baterijah zaradi preprečevanja kratkega stika izolirajte povezovalni vtič z lepilnim trakom.
Prevod originalnog uputstva za upotrebu.
