NAUDOJIMO INSTRUKCIJA ASCD 181000 W34 Select Fein

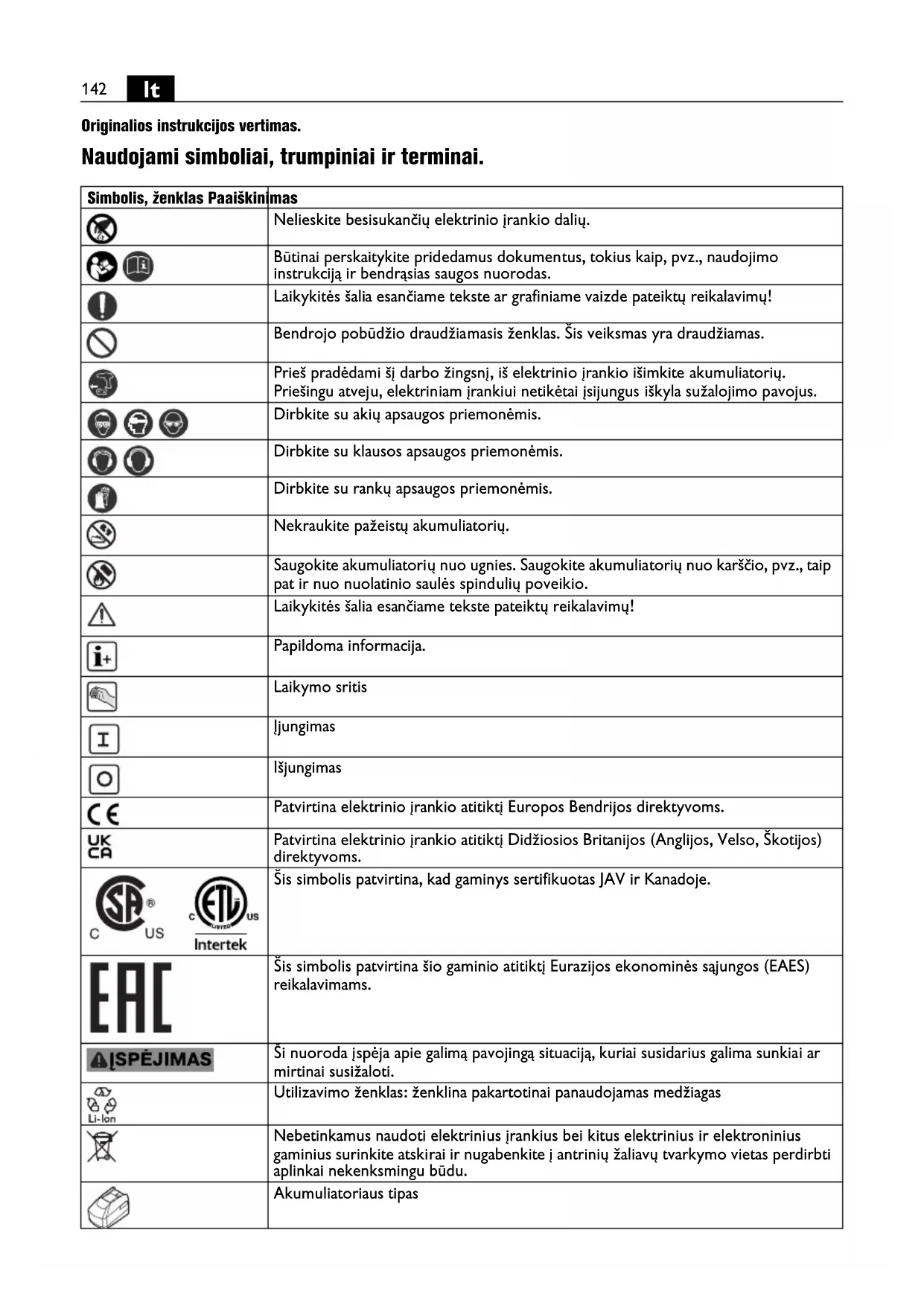

Originalios instrukcijos vertimas. Naudojami simboliai, trumpiniai ir terminai. Simbolis, ženklas Paaiškinimas Nelieskite besisukančių elektrinio įrankio dalių. Būtinai perskaitykite pridedamus dokumentus, tokius kaip, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. Prieš pradėdami šį darbo žingsnį, iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus. Dirbkite su akių apsaugos priemonėmis. Dirbkite su klausos apsaugos priemonėmis. Dirbkite su rankų apsaugos priemonėmis. Nekraukite pažeistų akumuliatorių. Saugokite akumuliatorių nuo ugnies. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindulių poveikio. Laikykitės šalia esančiame tekste pateiktų reikalavimų! Papildoma informacija. Laikymo sritis Įjungimas Išjungimas Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. Šis simbolis patvirtina, kad gaminys sertifikuotas JAV ir Kanadoje. Šis simbolis patvirtina šio gaminio atitiktį Eurazijos ekonominės sąjungos (EAES) reikalavimams. Ši nuoroda į spėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti. Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. Akumuliatoriaus tipas143

Jūsų saugumui. Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis. Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendrųjų saugos nuorodų“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui. Kroviklio tipas Masė pagal „EPTA-Procedure 01“ Mažas sūkių skaičius Didelis sūkių skaičius Sukimo momento eiga esant kietam pagrindui, pvz., varžtams ir veržlėms su poveržle (priklausomai nuo varžto skersmens ir stiprio) Sukimo momento eiga esant spyruokliuojančiam pagrindui, pvz., automobilių ratlankiams, spyruokliniams žiedams, lėkštinėms spyruoklėms, smeigėms, ilginamosioms detalėms Sukimo momento eiga esant minkštam pagrindui, pvz., medžiui (priklausomai nuo varžto skersmens ir ilgio), švino ar pluošto plokštelėms *Elektrinį įrankį papildomai galima eksploatuoti su 12 V ir 14,4 V klasės įtampa, esant kitokiems galios duomenims. (**) gali bū ti skaičiai arba raidės *** iš dalies tiekiamame komplekte (Ax – Zx) Ženklinimas vidinėms reikmėms Ženklas Tarptautinis vienetas Nacionalinis vienetas Paaiškinimas U V V Elektros nuolatinė įtampa f Hz Hz Dažnis

, rpm, r/min /min Tuščiosios eigos sūkių skaičius (kai akumuliatorius visiškai įkrautas)

/min Smūgių skaičius M... Nm Nm Sukimo momentas (standžioji jungtis) coliai coliai Įrankių įtvaras su vidiniu šešiabriauniu coliai coliai Įrankio įtvaras išorinis keturbriaunis Ø mm mm Apskritos dalies skersmuo

dB dB Garso slėgio lygis

pCpeak dB dB Aukščiausias garso slėgio lygis K... Paklaida m/s

Vibracijos emisijos vertė pagal EN 62841 (trijų krypčių atstojamasis vektorius)

Visų vibracijos verčių aritmetinis vidurkis m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai. Simbolis, ženklas Paaiškinimas144

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų. Elektrinio įrankio paskirtis: Rankomis valdomas smūginis suktuvas, skirtas varžtams įsukti bei išsukti ir veržlėms užveržti bei atsukti su FEIN aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje. Specialiosios saugos nuorodos. Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus, tai elektrinį įrankį laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Atkreipkite dėmesį į paslėptus elektros laidus, dujų vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu. Dirbkite su klausos apsaugos priemonėmis. Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą. Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje. Tvirtai laikykite elektrinį įrankį. Galimas trumpalaikis didelis reakcijos jėgų momentas. Neapdorokite medžiagų, kurių sudėtyje yra magnio. Kyla gaisro pavojus. Neapdorokite CFK (anglies pluoštu armuoto plastiko) ir medžiagų, kurių sudėtyje yra asbesto. Šios medžiagos laikomos vėžį sukeliančiomis. Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus. Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti. Prieš kiekvieną naudojimą įsitikinkite, kad darbo įrankis yra saugiai įtvirtintas. Kai yra keturbriaunis įrankio griebtuvas su kiauryme, darbo įrankis turi būti papildomai fiksuojamas geometriniu užraktu. Laisvi ar nesaugiai įtvirtinti darbo įrankiai gali atsilaisvinti ir b ūti išmetami. Tokiu atveju gresia sužeidimai. Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus. Niekada iš arti nežiūrėkite į elektrinio įrankio lempos šviesą. Lempos šviesos niekada nenukreipkite į kitų netoli esančių žmonių akis. Apšvietimo priemonės sukurta spinduliuotė gali būti kenksminga akims. Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų. Jei darbo įrankis užstrigo, elektrinį įrankį nedelsdami išjunkite. Elektrinio įrankio nejunkite iš naujo, kol darbo įrankis blokuojamas; priešingu atveju gali įvykti didelio reakcijos momento atatranka. Laikydamiesi saugos nurodymų, nustatykite ir pašalinkite darbo įrankio blokavimo priežastį. Galimos priežastys yra šios: – Įrankis įstrigo ruošinyje – Įrankis pralaužė apdirbamą medžiagą – Elektrinio įrankio per didelė apkrova. Akumuliatoriaus (akumuliatorių bloko) naudojimas. Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodų: Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garai gali sudirginti kvėpavimo takus. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą. Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite. Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose. Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti. Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimo pavojus. Akumuliatorių įstatykite tik tada, kai elektrinis įrankis išjungtas. Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas. Akumuliatorius saugokite nuo vaikų. Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumuliatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švariu skudurėliu. Naudokite tik nepažeistus originalius FEIN akumuliatorius, skirtus jūsų elektriniam įrankiui. Dirbant su netinkamais, pažeistais, remontuotais, perdarytais, falsifikuotais ar kitų gamintojų akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus. Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodų.145

Plaštakas ir rankas veikianti vibracija Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą. Kaip elgtis su kenksmingomis dulkėmis Šiuo įrankiu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagų, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagų, kurių sudėtyje yra uolienų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, neapaugančių dažų. Įkvėpus tokių dulkių ir nuo sąlyčio su tokiomis dulkėmis gali kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimai ir vaisingumo sutrikimai. Rizika, kylanti įkvėpus dulkių, priklauso nuo dulkių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nusiurbti bei asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kuri ų sudėtyje yra asbesto, apdoroti patikėkite specialistams. Medienos ir lengvųjų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms sąlygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirkščių srautas nebūtų nukreiptas į dulkių surinkimo dėžutę, kad elektrinis įrankis ir šlifuojamas ruošinys neįkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktų apdorojimo nuorodų bei jūsų šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių. Valdymo nuorodos. Sukimosi krypties perjungiklį junkite tik tada, kai variklis nesisuka. Apie šiluminę perkrovą praneša mirksintys šviesos diodų indikatoriai elektrinio įrankio rankenoje. Jei perkraunamas, elektrinis įrankis išsijungia savaime. Nudegimo pavojus. Naudojimo metu darbo įrankis gali įkaisti. Palaukite, kol darbo įrankis atvės: – kaip padedate elektrinį įrankį, – prieš keisdami įrankį. Sukimosi krypties perjungiklį nustatykite į vidurinę padėtį, kad, pvz., transportuodami, išvengtumėte netikėto įjungimo. Į veržlę ar varžtą įremkite tik išjungtą elektrinį prietaisą, nes besisukantis darbo įrankis gali nuslysti. Įsukimo ir išsukimo metu elektrinį įrankį laikykite varžto atžvilgiu vertikaliai 90° kampu. Jei elektrinis įrankis pridedamas įkypai, gali būti sugadinama varžto galvute ir jėga neperduodama į varžtą. Jei smūgiavimas trunka bereikalingai ilgai, labiau dėvisi elektrinis įrankis. Kiekvienu atveju nustatykite, kaip ilgai reikia dirbti su smūgiu, ir patikrinkite faktiškai pasiektą užveržimo momentą dinamometriniu raktu. Orientacinės sm ūgiavimo trukmės vertės pateiktos 13 psl. esančioje diagramoje. Rekomenduojami smūginio suktuvo nustatymai pagal varžtų dydį: ASCD18-1000W34 (**): Su pereinamuoju adapteriu iš 3/4" į 1/2" naudokite smūginį suktuvą ne didesne nei 3 pakopa (600 Nm). ASCD18-1000W34 (**) Pakopa M maks [Nm] Varžto Ø Stiprio klasė 6 1050 ≥ M 27 ≥ 8.8 5900 ≥ M 27≥ 8.8 4750 ≥ M 24≥ 8.8 3600 ≥ M 22≥ 8.8 2450 ≥ M 20≥ 8.8 1 300 ≥ M 18 ≥ 8.8 ASCD18-300W2 (**) Pakopa M maks [Nm] Varžto Ø Stiprio klasė 6 290 ≥ M 18 ≥ 8.8 5210 ≥ M 16≥ 8.8 4135 ≥ M 14≥ 8.8 385 ≥ M 12≥ 8.8 250 ≥ M 10≥ 8.8 125 ≥ M 8≥ 8.8 ASCD12-150W8 (**) Pakopa M maks [Nm] Varžto Ø Stiprio klasė 6135 ≥ M 14≥ 8.8 585 ≥ M 12≥ 8.8 450 ≥ M 10≥ 8.8 325 ≥ M 8≥ 8.8 210 ≥ M 6≥ 8.8 16 ≥ M 5≥ 8.8146

Kaip elgtis su akumuliatoriumi. Akumuliatorių laikykite, naudokite ir kraukite tik su FEIN krovikliais eksploatavimo temperatūros ribose 5 °C – 45 °C (41 °F – 113 °F). Akumuliatoriaus temperatūra įkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose. Tikroji akumuliatoriaus įkrovos būklė procentais rodoma tik esant sustabdytam elektrinio įrankio varikliui. Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklį. Techninė priežiūra ir remonto dirbtuvės. Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių. Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos. Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus. Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com. Naudokite tik originalias atsargines dalis. Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius, akumuliatorių, diržo laikiklį, antgalių dėtuvę Įstatyminė garantija ir savanoriška gamintojo garantija. Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą. Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos. Atitikties deklaracija. CE deklaracija galioja tik Europos Sąjungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gaminį į ES rinką, UKCA ženklas netenka galios. UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį į JK rinką, CE ženklas netenka galios. Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus. Techninė byla laikoma: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Aplinkosauga, šalinimas. Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu. Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jei akumuliatoriai nėra visiškai išsikrovę, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis izoliuokite lipniąja juosta. Šviesos diodų indikatorius Reikšmė Operacija 1–4 žali šviesos diodų indikatoriai Procentinė įkrova Eksploatavimas Raudona nuolatinė šviesa Akumuliatorius beveik išsikrovęs Akumuliatorių įkraukite Raudona mirksinti šviesa Akumuliatorius nėra paruoštas naudoti Palaukite, kol akumuliatoriaus temperatūra pasieks eksploatavimo temperatūros ribas, ir akumuliatorių įkraukite147
