KASUTUSJUHEND ASCD 181000 W34 Select Fein
Originaalkasutusjuhendi tõlge.

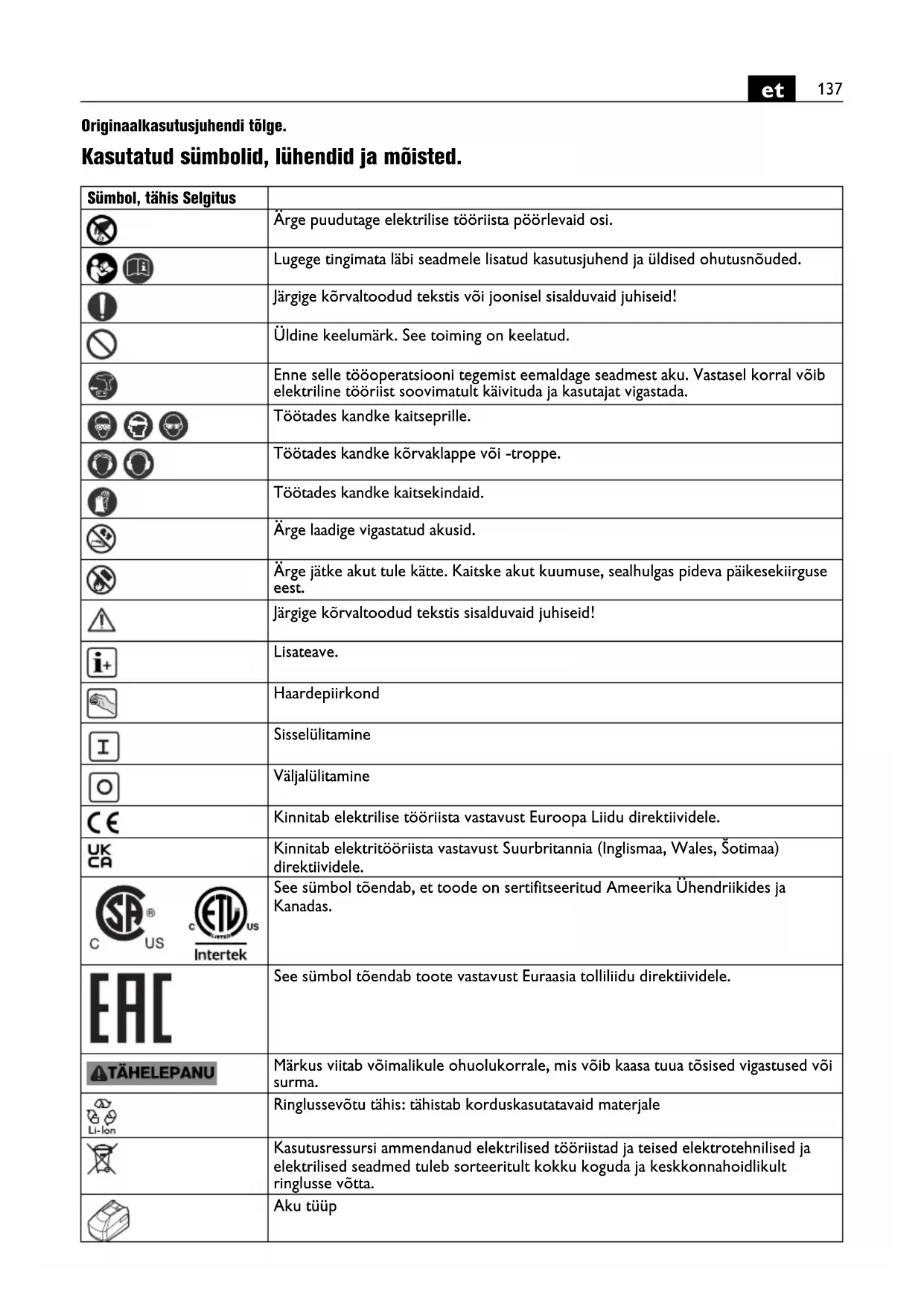

Kasutatud sümbolid, lühendid ja möisted.
| Sümbol, tähis Selgitus | ||
 | Ärge puudutage elektrilise tööriista pöörlevaid osi. | |
 | Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. | |
| [WXZZ] | Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! | |
 | Üldine keelumärk. See toiming on keelatud. | |
 | Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. | |
 | Töötades kandke kaitseprille. | |
 | Töötades kandke kõrvaklappe või -troppe. | |
 | Töötades kandke kaitsekindaid. | |
 | Ärge laadige vigastatud akusid. | |
 | Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest. | |
 | Järgige kõrvaltoodud tekstis sisalduvaid juhiseid! | |
 | Lisateave. | |
 | Haardepiirkond | |
 | Sisselülitamine | |
 | Väljalülitamine | |
 | Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. | |
 | Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. | |
 |  | See sümbol tõendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas. |
 | See sümbol tõendab toote vastavust Euraasia tolliliidu direktiividele. | |
 | Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. | |
 | Ringlussevõtu tähis: tähistab korduskasutatavaid materjale | |
 | Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. | |
 | Aku tüüp | |
| Sümbol, tähis | Selgitus | |
 | Laadimisseadme tüüp | |
 | Kaal EPTA-Procedure 01 järgi | |
 | Madalad pöörded | |
 | Kõrged pöörded | |
 |  demomendi kulgemine kõva pinna puhul, nt seibiga kruvid ja mutrid (olenevalt kruvi läbimõõdust ja tugevusest) | |
 |  demomendi kulgemine vetruva pinna puhul, nt autoveljed, vedruõrõngad, taldrikvedrud, poldid, pikendused | |
 |  demomendi kulgemine pehem pinna puhul, nt puit (sõltuvalt kruvi läbimõõdust ja kruvi pikkusest), plii- või fiiberkettad | |
| * | Elektrilist tööriista saab lisaks käitada pingeklassides 12 V ja 1,4,4 V teistsuguste võimsusnäitajatega. | |
| (**) võib sisaldada arve või tähti | ||
| *** osaliselt tarnekomplektis | ||
| (Ax - Zx) Tähistus sisekasutuseks | ||
| Tähis Rahvusvaheline ühik Riiklik ühik Selgitus | |||
| UV | --- V | --- A | I a |
| f | Hz | Hz | Sagedus |
| n_0 | /min, min ^-1 , rpm, r/min | /min Tühikäigupöörded | (laetud aku puhul) |
| n_S | /min, min ^-1 | /min Löökide arv | |
| M... | Nm | Nm | Pöördemoment (tugev kruvikeeramisrežiim) |
| ○ | inch | inch | Tarvikukinnitus: sisekuuskant |
| ■ | inch | inch | Tarvikukinnitus välisnelikant |
| ∅ | mm | mm | Detaili läbimõõt |
| L_pA | dB | dB | Helirõhu tase |
| L_wA | dB | dB | Helivõimsuse tase |
| L_pCpeak | dB | dB | Helirõhu maksimaalne tase |
| K... | Mõõtemääramatus | ||
| α | m/s ^2 | m/s ^2 | Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma) |
| α_h | m/s ^2 | m/s ^2 | Vibratsiooni kogutaseme aritmeetiline keskmine |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühikud. | |
Tööohutus.
TÄHELEPANU
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste
eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.
Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr
3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.
Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.
Elektrilise tööriista otstarve:
käsitsi juhitav löökkruvikeeraja kruvide ja mutrite sisseja väljakeeramiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadiseid; töötada tuleb kuivas ja niiskuskindlas keskkonnas.
Ohutusalased erinõuded.
Kui teostate töid, mille puhul võib kruvi tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi.
Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.
Töötades kandke kõrvaklappe või -troppe.
Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.
Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.
Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonimomente.
Ärge töödelge magneesiumi sisaldavat materjali. Esineb põlengu oht.
Ärge töödelge süsinikkiuga tugevdatud plasti (CFK) ja asbesti sisaldavat materjali. Need materjalid on kantserogeense toimega.
Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.
Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.
Iga kord enne kasutamist veenduge, et tarvik on tugevasti kinnitatud. Siseavaga nelikantpadruni korral tuleb tarvik täiendavalt kinnitada. Lahtised või lõdvalt kinnitatud tarvikud võivad lahti tulla ja eemale paiskuda. Tagajärjeks võivad olla kehavigastused ja varaline kahju.
Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.
Ärge kunagi laske elektrilise tööriista lambi tulel väikese vahemaa tagant endale silmale paista. Ärge suunake lambi tuld kunagi läheduses paiknevate inimeste poole. Valgusallika poolt tekitatav valguskiirgus võib silmi kahjustada.
Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.
Lülitage elektriline tööriist kohe välja, kui tarvik blokeerub. Ärge lülitage elektrilist tööriista uuesti sisse, kui tarvik on blokeerunud; vastasel korral võib tekkida suure reaktsioonimomendiga tagasilöök. Tehke kindlaks ja kõrvaldage tarviku blokeerumise põhjus, võtke arvesse turvanõudeid. Võimalikud põhjused võivad olla:
- töödeldavas toorikus kaldu vajumine
- töödeldava materjali läbistamine
- elektrilisele tööriistale avalduv ülekoormus.
Aku kasutamine ja käsitsemine (akud).
Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:
Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõögid.
Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.
Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.
Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.
Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.
Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.
Sisestage aku ainult siis, kui elektritööriist on välja lülitatud.
Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.
Tõkestage laste ligipääs akudele.
Hoidke aku puhas ja kaitske akut niiskuse ja vee eest.
Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga.
Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.
Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.
Käe-randme-vibratsioon
Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi
tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.
Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Ohtliku tolmu käitlemine
Elektrilise tööriistaga töötamisel tekkib tolm, mis vöib olla ohtlik.
Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele.
Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.
Tööjuhised.
Reverslülitiit käsitsege ainult siis, kui mootor ei tööta.
Elektrilise tööriista termilist ülekoormust näitab käepidemes oleva LED-tule vilkumine.
Ülekoormuse korral lülitub elektriline tööriist välja.
TÄHELEPANU
Põletuse oht. Tarvik võib kasutamisel minna kuumaks.
Laske tarvikul jahtuda:
- pärast elektrilise tööriista käestpanekut
- enne tarviku vahetamist.
Viige reverslüliti keskasendisse, et vältida seadme soovimatut käivitumist näiteks transportimisel.
Asetage elektriline tööriist mutrile või kruvile ainult siis, kui see on välja lülitatud.
Sisse- ja väljakeeramisel hoidke elektrilist tööriista 90° nurga alla kruvi suhtes vertikaalselt.
Diagonaalselt paikneva elektrilise tööriista korral võib kruvipea kahjustada saada ja jõudu ei kanta kruvile üle.
Asjatult pikk löögiaeg suurendab elektrilise tööriista kulumist.
Tehke kindlaks asjaomase kruvi jaoks vajalik löögiaeg ja kontrollige tegelikku pingutuspöördemomenti pöördemomendivõtmega.
Löögiaja ligikaudsed väärtused on toodud diagrammil lk 13.
Soovitus lööökkruvikeeraja seadistamiseks vastavalt kruvi suurusele:
| ASCD18-1000W34 (**) | ||||||
| Aste M | max [Nm] | Kruvi läbimõõt | Tugevusklass | |||
| 6 | 1 | 0 | 5 | 0 | ≥ | M 2 |
| 5 | 9 | 0 | 0 | ≥ | M | 2 7 |
| 4 750 | ≥ M 24 ≥ 8.8 | |||||
| 3 | 6 | 0 | 0 | ≥ | M | 2 2 |
| 2 450 | ≥ M 20 ≥ 8.8 | |||||
| 1 | 3 | 0 | 0 | ≥ | M | 1 8 |
ASCD18-1000W34 ( ^** ): Kui kasutate
redutseerimisadapterit (3/4 in kuni 1/2 in), siis ärge töötage löökkruvikeerajaga suuremal vöimsusel kui 3 (600 Nm).
| ASCD18-300W2 (**) | ||||||
| Aste M | max [Nm] | Kruvi läbimõõt | Tugevusklass | |||
| 6 | 2 | 9 | 0 | ≥ | M | 1 |
| 5 210 | ≥ M | 16 ≥ 8.8 | ||||
| 4 135 | ≥ M | 14 ≥ 8.8 | ||||
| 3 | 8 | 5 | ≥ | M | 1 | 2 |
| 2 | 5 | 0 | ≥ | M | 1 | 0 |
| 1 | 2 | 5 | ≥ | M | 8 | ≥ |
| ASCD12-150W8 (**) | ||||||
| Aste M | max [Nm] | Kruvi läbimõõt | Tugevusklass | |||
| 6 135 | ≥ M | 14 ≥ 8.8 | ||||
| 5 | 8 | 5 | ≥ M | 1 | 2 | ≥ |
| 4 | 5 | 0 | ≥ M | 1 | 0 | ≥ |
| 3 | 2 | 5 | ≥ M | 8 | ≥ | 8 |
| 2 | 1 | 0 | ≥ M | 6 | ≥ | 8 |
| 1 | 6 | ≥ M | 5 | ≥ | 8 | |
Aku käsitsemine.
Hoiustage, käsitsege ja laadige akut ainult FEIN laadimisseadmetega töötemperatuurivahemikus 5 °C - 45 °C (41°F - 113 °F). Aku temperatuur peab laadimisprotsessi alguses olema aku töötemperatuuri jaoks ette nähtud vahemikus.
| LED-tuli Tähendus Toiming | ||
| 1 – 4 rohelist LED-tuld | protsentuaalne laetuse aste | Töötamine |
| punane pidev tuli | Aku on peaaegu tühi | Laadige aku täis |
| punane vilkuv tuli | Aku ei ole töövalmis | Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige |
Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta.
Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.
Korrashoid ja hooldus.
Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista
sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja ölivaba suruõhuga.
Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.
Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.
Kasutage ainult originaalvaruosi.
Vajaduse korral võite ise välja vahetada järgmisi detaile:
tarvikud, aku, karabiin, otsakute hoidik
Garantii.
Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.
Elektrilise tööriista tarnekomplekt ei pruugi sisaldada köiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.
Vastavusdeklaratsioon.
Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.
Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Sotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.
Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.
Tehnilised dokumendid on saadaval aadressil:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Keskkonnakaitse, utiliseerimine.
Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
Viige kogumispunkti ainult täiesti tühjad akud.
Kui akud ei ole täiesti tühjad, isoleerige pistik lühiühinduse vältimiseks teibiga.
