| Produkttype | Slagskruemaskine |
| Mærke | Fein |
| Model | ASCD 181000 W34 Select |
| Batterispænding | 18 V |
| Batteritype | Li-ion (original Fein) |
| Værktøjsholder | Hanfirkant 3/4 tomme (19 mm) |
| Maks. moment (hård skruning) | 1050 Nm |
| Hastigheder | 6 justerbare hastigheder |
| Vægt (ifølge EPTA) | Ca. 2,8 kg |
| Mål (L × B × H) | Ca. 230 × 85 × 260 mm |
| Beskyttelseselektronik | Automatisk stop ved overbelastning, LED-indikator i håndtaget |
| Rotationsretning | Vender (venstre/højre) med midterposition til låsning |
| Anbefalet beskyttelsesudstyr | Briller, høreværn, handsker |
| Batteriets driftstemperatur | 5 °C til 45 °C |
| Lydtryksniveau (LpA) | Ikke specificeret i vejledningen |
| Vibrationsværdi (ah) | Ikke specificeret i vejledningen |
| Vedligeholdelse | Rengør ventilationsåbningerne med tør trykluft, tør klud til kontakterne |
| Reservedele | Tilgængelige på www.fein.com |
| Garanti | I overensstemmelse med nationale bestemmelser og producentens garantierklæring |
| Medfølgende tilbehør | Batteri, oplader, kuffert (afhængig af handelsversionen) |
Ofte stillede spørgsmål - ASCD 181000 W34 Select Fein
Brugerspørgsmål om ASCD 181000 W34 Select Fein
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning ASCD 181000 W34 Select - Fein og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. ASCD 181000 W34 Select af mærket Fein.

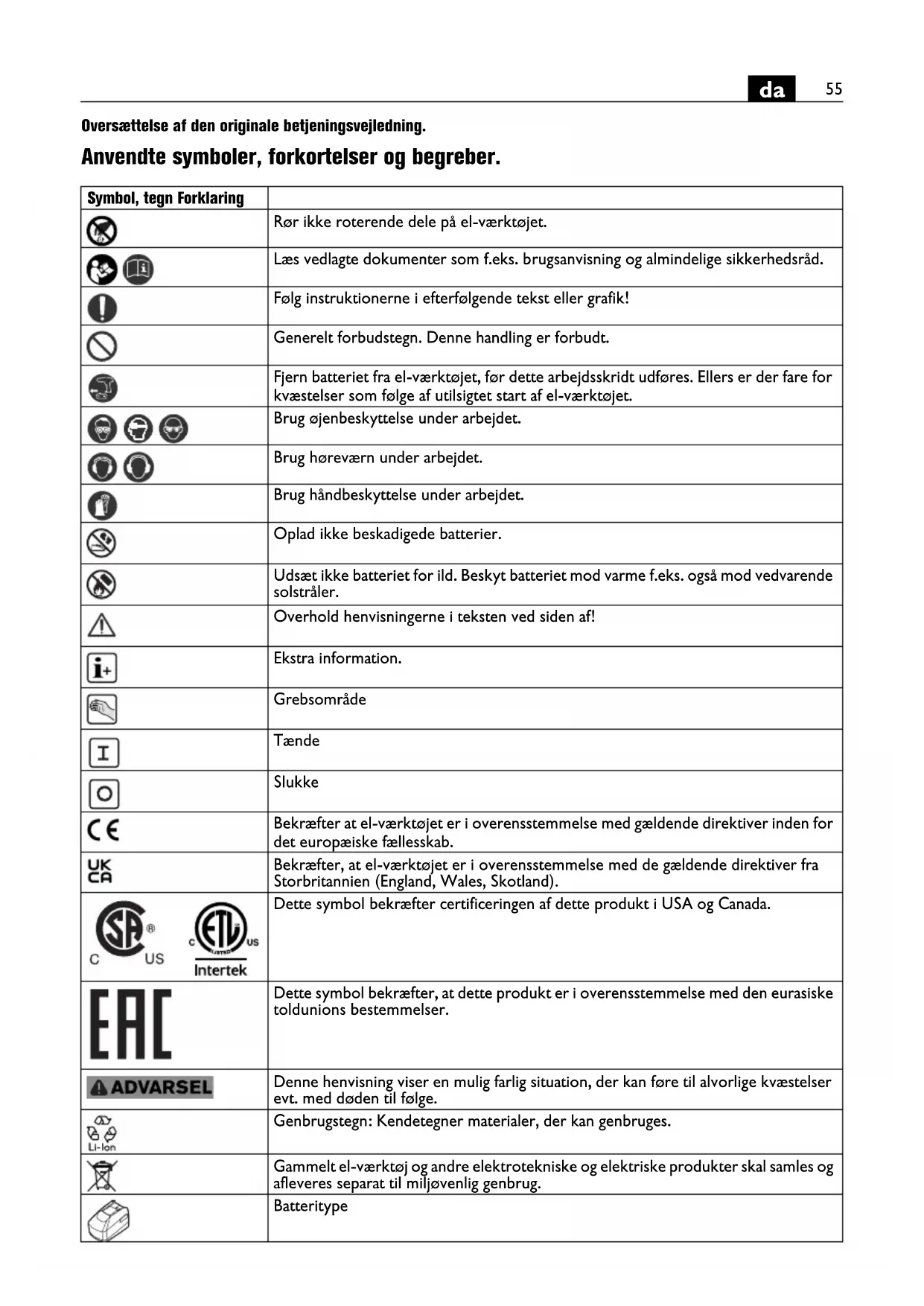

BRUGSANVISNING ASCD 181000 W34 Select Fein
Oversættelse af den originale betjeningsvejledning.
Anvendte symboler, forkortelser og begreber.
| Symbol, tegn Forklaring | ||
 | Rør ikke roterende dele på el-værktøjet. | |
 | Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd. | |
 | Følg instruktionerne i efterfølgende tekst eller grafik! | |
 | Generelt forbudstegn. Denne handling er forbudt. | |
 | Fjern batteriet fra el-værktøjet, før dette arbejdsskridt udføres. Ellers er der fare for kvæstelser som følge af utilsigtet start af el-værktøjet. | |
 | Brug øjenbeskyttelse under arbejdet. | |
 | Brug høreværn under arbejdet. | |
 | Brug håndbeskyttelse under arbejdet. | |
 | Oplad ikke beskadigede batterier. | |
 | Udsæt ikke batteriet for ild. Beskyt batteriet mod varme f.eks. også mod vedvarende solstråler. | |
 | Overhold henvisningerne i teksten ved siden af! | |
 | Ekstra information. | |
 | Grebsområde | |
 | Tænde | |
 | Slukke | |
 | Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. | |
 | Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland). | |
  intertek | Dette symbol bekræfter certificeringen af dette produkt i USA og Canada. | |
 | Dette symbol bekræfter, at dette produkt er i overensstemmelse med den eurasiske toldunions bestemmelser. | |
 | Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge. | |
 | Genbrugstegn: Kendetegner materialer, der kan genbruges. | |
 | Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug. | |
 | Batteritype | |
| Symbol, tegn | Forklaring | |
 | Opladertype | |
 | Vægt iht. EPTA-Procedure 01 | |
 | Lille omdrejningstal | |
 | Stort omdrejningstal | |
 | [HSingsmomentforløb hvis underlaget er hårdt f.eks. bolte og møtrikker med skive (afhængigt af boltens diameter og styrke) | |
 |  | Forløb hvis underlaget er fjedrende f.eks. bilfælge, fjederskiver, tallerkenfjedre, pindbolte, forlængerstykker |
 |  | Forløb hvis underlaget er blødt f.eks. træ (afhængigt af boltdiameter og boltlængde), bly eller fiberskiver |
| * | El-værktøjet kan desuden køre med spændingsklasserne 12 V og 14,4 V med afvigende specifikationer. | |
| (**) Kan indeholde tal eller | bogstaver | |
| *** følger til dels med leveringen | ||
| (Ax – Zx) Mærkning til interne formål | ||
| Tegn Enhed | international Enhed national Forklaring | ||
| UV V Elektrisk-jævnspænding | --- | ||
| f | Hz | Hz | Frekvens |
| n_0 | /min, min ^-1 , rpm, r/min | /min | Omdrejningstal i tomgang (med helt ladet akku) |
| n_S | /min, min ^-1 | /min | Slagtal |
| M... | Nm | Nm | Drejningsmoment (hårdt skruearbejde) |
| ○ | inch | inch | Værktøjsholder indvendig sekskant |
| inch | inch | Værktøjsholder udvendig firkant | |
| ∅ | mm | mm | Diameter på en rund del |
| L_pA | dB | dB | Lydtrykniveau |
| L_wA | dB | dB | Lydeffektniveau |
| L_pCpeak | dB | dB | Top lydtrykniveau |
| K... | Usikkerhed | ||
| a | m/s ^2 | m/s ^2 | Svingningsemissionsværdi iht. EN 62841 (vektorsum for tre retninger) |
| a_h | m/s ^2 | m/s ^2 | aritmetisk middelværdi for de samlede svingningsværdier |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basisenheder og afledte enheder fra det internationale enhedssystem SI. | |
For din egen sikkerheds skyld.
ADVARSEL
Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende over-
holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsråd og instrukser til senere brug.
Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer
3 41 30 465 06 0) nøje igennem og forstået det hele.
Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.
Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.
El-værktøjets formål:
håndført slagnøgle til iskruning og løsning af bolte og møtrikker med det af FEIN godkendte tilbehør uden tilførsel af vand i vejrbeskyttede omgivelser.
Specielle sikkerhedsforskrifter.
Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skruen kan ramme bøjede strømledninger. Kontakten med en spændingsførende ledning kan også sætte metalholdige værktøjsdele under spænding, hvilket kan føre til elektrisk stød.
Hold øje med skjult liggende elektriske ledninger, gas- og vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes.
Brug høreværn under arbejdet.
Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.
Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.
Hold godt fast i el-værktøjet. Der kan opstå høje reaktionsmomenter for en kort tid.
Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kræftfremkaldende.
Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.
Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.
Forvis dig altid om, at tilbehøret er fastgjort sikkert, før arbejdet startes. Bruges en firkantet værktøjsholder med boring, skal tilbehøret desuden sikres nøjagtigt. Løst eller ikke sikkert fastgjort tilbehør kan løsne sig eller slynges væk. Dette kan føre til kvæstelser.
Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.
Ret aldrig blikket ind i el-værktøjets lampelys fra kort afstand. Ret aldrig lampelyset ind i øjnene på andre personer, der befinder sig i nærheden. Lysstrålen kan være skadeligt for øjet.
Ret ikke el-værktøjet mod dig selv, andre personer eller dyr. Skarpt eller varmt tilbehør kan føre til kvæstelser.
Sluk straks for el-værktøjet, hvis tilbehøret blokerer.
Tænd ikke for el-værktøjet, så længe tilbehøret er blokeret; det kan evt. føre til et tilbageslag med højt reaktionsmoment. Find frem til og afhjælp årsagen til, at tilbehøret blokerer; dette arbejde skal udføres iht. sikkerhedsanvisningerne. Mulige årsager kan være:
- Tilbehøret har sat sig fast i emnet, der skal bearbejdes
- Materialet, der skal bearbejdes, er brudt igennem
- El-værktøjet er overbelastet.
Brug og behandling af batteriet.
Overhold følgende henvisninger for at undgå farer som forbrænding, brand, eksplosion, hudkvæstelser og andre kvæstelser som følge af håndtering med batterierne:
Batterier må ikke skilles ad, åbnes eller hakkes itu. Udsæt ikke batterierne for mekaniske stød. Beskadiges batteriet eller anvendes det forkert, kan skadelige dampe og væsker sive ud. Dampene kan irritere luftvejene. Sivende batterivæske kan føre til hudirritation eller forbrændinger.
Hvis væske siver ud af det beskadigede batteri og fugter nærliggende genstande, kontroller da de pågældende dele, rengør dem eller udskift dem efter behov.
Udsæt ikke batterier for varme eller ild. Opbevar ikke batteriet i direkte solstråler.
Tag først batteriet ud af den originale emballage, när det skal bruges.
Tag batteriet ud af el-værktøjet, før arbejde udføres på el-værktøjet. Går el-værktøjet utilsigtet i gang, kan man blive kvæstet.
Sæt kun akkuen på, när el-værktøjet er slukket.
Fjern kun batterier, når el-værktøjet er slukket.
Hold batterier uden for børns rækkevidde.
Hold batterier rene og beskyt dem mod fugtighed og vand. Rengør batteriet og el-værktøjets snavsede tilslutninger med en tør, ren klud.
Brug kun intakte originale FEIN batterier, der er beregnet til dit el-værktøj. Arbejde med og opladning af forkerte, beskadigede eller reparerede batterier, efterligninger og fremmede fabrikater er forbundet med fare for brand og/eller fare for eksplosion.
Følg sikkerhedsrådene i brugsanvisningen til batteri- laderen.
Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.
Det angivne vibrationsniveau repræsenterer el-værktø-jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbehør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt.
Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.
Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.
Håndtering med farligt støv
Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt.
Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk. Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.
Betjeningsforskrifter.
Overbelastes el-værktøjet termisk, blinker LED-lampen i ekstrahåndtaget.
El-værktøjet slukker, hvis det overbelastes.
ADVARSEL
Fare for forbrænding. Tilbehøret kan blive varmt, när det bruges.
Lad tilbehøret køle af:
- når el-værktøjet er lagt fra
- før værktøjet skiftes.
Stil retningsomskifteren i midten for at undgå utilsigtet ibrugtagning f.eks. under transport.
El-værktøjet skal altid være slukket, når det anbringes på møtrikken eller skruen, da roterende tilbehør kan glide væk.
Hold el-værktøjet lodret i forhold til skruen i en vinkel på 90°, när det drejes ind og ud.
Anbringes el-værktøjet i en skrå position, kan skruehovedet blive beskadiget, og kraften overføres ikke til skruen.
En unødvendig lang slagtid fører til et øget slid af elværktøjet.
Beregn slagvarigheden for det enkelte skruearbejde og kontroller det faktisk opnåede tilspændingsmoment med en momentnøgle.
Vejledende værdier for slagvarigheden findes i diagrammet på side 13.
Anbefaling mht. indstilling af slagskruemaskine pr. skruestørrelse:
| ASCD18-1000W34 (**) | |||||
| Trin M | maks [Nm] | Skrue-∅ | Styrkeklasse | ||
| 6 | 1 0 | 5 | 0 | ≥ | M 2 |
| 5 | 9 0 | 0 | ≥ | M | 2 7 |
| 4 750 | ≥ M 24 ≥ 8.8 | ||||
| 3 | 6 0 | 0 | ≥ | M | 2 |
| 2 450 | ≥ M 20 ≥ 8.8 | ||||
| 1 | 3 0 | 0 | ≥ | M | 1 |
ASCD18-1000W34 ( ^** ): Brug slagskruemaskinen i forbindelse med en reduktionsadapter 3/4 in på 1/2 in maks. på trin 3 (600 Nm).
| ASCD18-300W2 (**) | ||||||
| Trin M | maks [Nm] | krue-∅ | tyrkeklasse | |||
| 6 | 2 | 9 | 0 | ≥ | M | 1 |
| 5 210 | ≥ M | 16 ≥ 8.8 | ||||
| 4 135 | ≥ M | 14 ≥ 8.8 | ||||
| 3 | 8 | 5 | ≥ | M | 1 | 2 |
| 2 | 5 | 0 | ≥ | M | 1 | 0 |
| 1 | 2 | 5 | ≥ | M | 8 | ≥ |
| ASCD12-150W8 (**) | ||||||
| Trin M | maks [Nm] | krue-∅ | tyrkeklasse | |||
| 6 135 | ≥ M | 14 ≥ 8.8 | ||||
| 5 | 8 | 5 | ≥ | M | 1 | 2 ≥ |
| 4 | 5 | 0 | ≥ | M | 1 | 0 ≥ |
| 3 | 2 | 5 | ≥ | M | 8 | ≥ 8 |
| 2 | 1 | 0 | ≥ | M | 6 | ≥ 8 |
| 1 | 6 | ≥ | M | 5 | ≥ | |
Opbevar, brug og lad kun akkuen med FEIN ladere i driftstemperaturområdet på 5 °C – 45 °C (41 °F – 113 °F). Akku-temperaturen skal befinde sig i akku-driftstemperaturområdet, när opladningen går i gang.
| LED-lampe | Betydning | Handling |
| 1 – 4 grøn LED-lampe | Procentuel ladetilstand | Drift |
| rødt kon-stant lys | Batteriet er næsten tom | Batteri oplades |
| rødt blin-kende lys | Batteriet er ikke klar til brug | Batteri skal være afkø-let før det sættes i lader, herefter oplades det |
Batteriets aktuelle procentuelle ladetilstand vises kun, när el-værktøjets motor er stoppet.
Ved en forestående dyb afladning af batteriet stopper elektronikken automatisk motoren.
Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. Blæs hyppigt den
indvendige del af el-værktøjet med tør og oliefri trykluft gennem ventilationsåbningerne.
Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gældende i brugslandet.
Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.
Brug kun originale reservedele.
Følgende dele kan du selv udskifte efter behov:
Tilbehør, batteri, bælteholder, bitsholder
Mangelsansvar/reklamationsret og garanti.
Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.
Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisning.
CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.
UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.
Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning.
Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.
Batterier skal være afladet, før de bortskaffes.
Ved ikke fuldstændigt afladede batterier isoleres stikforbindelsen med tape for at beskytte mod kortslutning.
