사용 설명서 ASCD 181000 W34 Select Fein

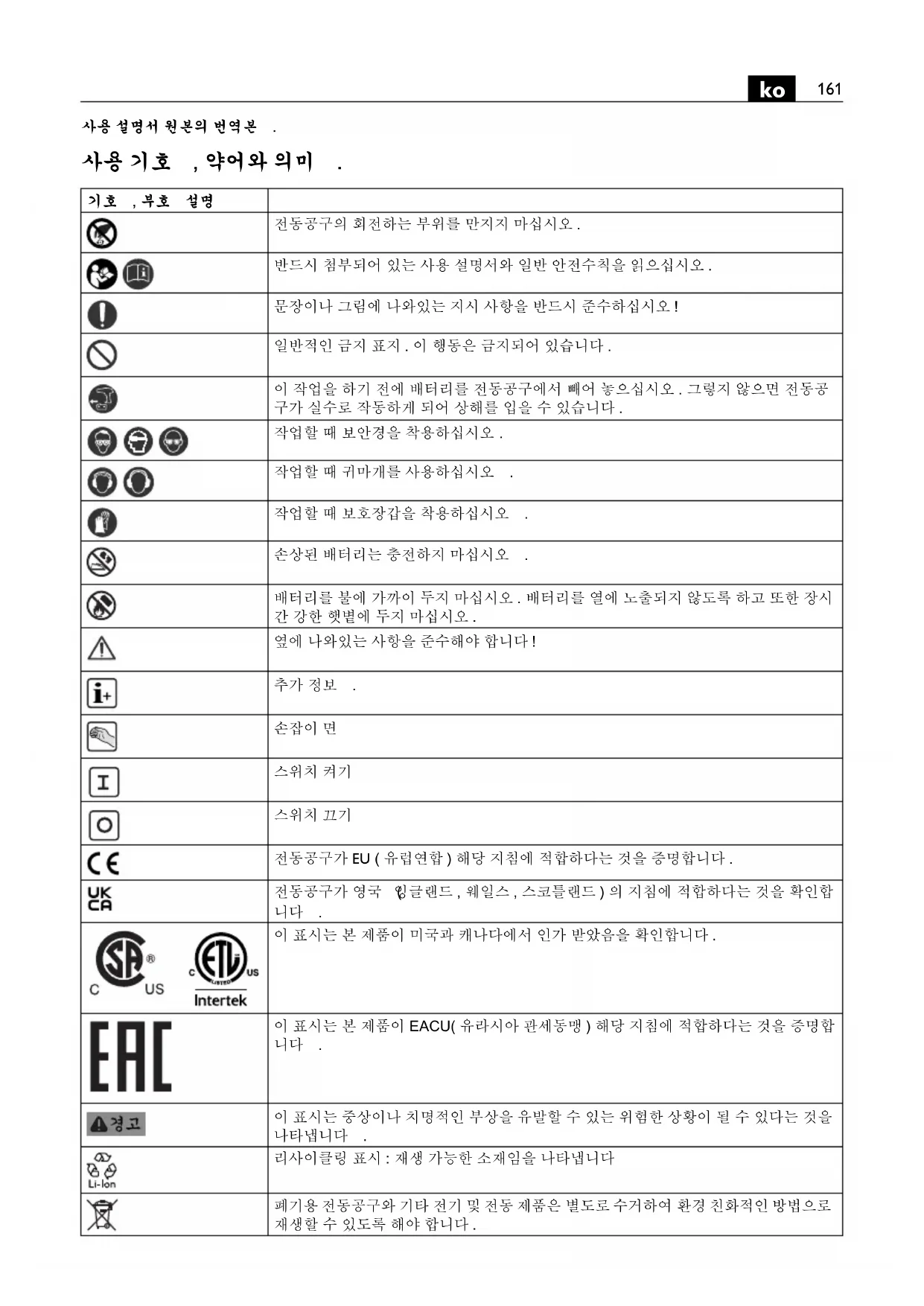

사용 설명서 원본의 번역본 . 사용 기호 , 약어와 의미 .

전동공구의 회전하는 부위를 만지지 마십시오 . 반드시 첨부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오 . 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오 ! 일반적인 금지 표지 . 이 행동은 금지되어 있습니다 . 이 작업을 하기 전에 배터리를 전동공구에서 빼어 놓으십시오 . 그렇지 않으면 전동공 구가 실수로 작동하게 되어 상해를 입을 수 있습니다 . 작업할 때 보안경을 착용하십시오

작업할 때 귀마개를 사용하십시오 . 작업할 때 보호장갑을 착용하십시오 . 손상된 배터리는 충전하지 마십시오 . 배터리를 불에 가까이 두지 마십시오 . 배터리를 열에 노출되지 않도록 하고 또한 장시 간 강한 햇볕에 두지 마십시오 . 옆에 나와있는 사항을 준수해야 합니다 !

전동공구가 EU ( 유럽연합 ) 해당 지침에 적합하다는 것을 증명합니다 .

잉글랜드 , 웨일스 , 스코틀랜드 ) 의 지침에 적합하다는 것을 확인합

이 표시는 본 제품이 미국과 캐나다에서 인가 받았음을 확인합니다 . 이 표시는 본 제품이 EACU( 유라시아 관세동맹 ) 해당 지침에 적합하다는 것을 증명합

이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을

리사이클링 표시 : 재생 가능한 소재임을 나타냅니다

전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다 .162

모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다 . 안전 수칙과 지시 사항을 지키 지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수

추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하

이 전동공구의 사용 설명서와 첨부된 “ 일반 안전 수 칙 ” ( 문서 번호 34130465060) 을 자세히 읽고

이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하 거나 매각할 경우 설명서도 함께 전달하십시오 . 또한 국내의 해당 작업 안전 규정을 준수하십시오 .

EPTA-Procedure 01에 따른 중량

너트와 와셔가 있는 나사와 같은 경질의 작업물에 작업할 때 토크 변화율 ( 나사의 직경

휠 림 , 스프링 와셔 , 디스크 스프링 , 스터드 볼트 , 연결장치 와 같은 반발력이 있는 작업물에 작업할 때 토크 변화율 목재 ( 나사의 직경과 길이에 좌우 ), 납 디스크 및 섬유 디스크와 같은 연질의 작업물에 작업할 때 토크 변화율

전동공구는 또한 성능의 차이가 있지만 전압 12V 와 14.4V 에서도 사용이 가능합니다 .

일부만 공급 내역에 포함 (Ax – Zx)

, rpm, r/min /min 무부하속도 ( 완전히 충전된 배터리 경우 )

M... Nm Nm 토크 ( 경질 스크류작업 ) inch inch 육각비트소켓 툴 홀더 inch inch

EN 62841 에 따른 진동 방출치 (3 방향의 벡터값 )

전체 진동값의 산술적 평균치 m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

국제 단위 시스템 SI 의 기본 및 유도 단위 기호 , 부호 설명163

전동공구의 사용 분야 : 스크류와 너트의 조임 및 풀림 작업용 휴대용 임팩트 렌치 는 FEIN 이 권장하는 공구와 액세서리를 사용하여 , 날씨 에 관계 없는 환경에서 물을 사용하지 않고 작업해야 합니

작업할 때 볼트로 보이지 않는 전선에 닿을 위험이 있으면 전동공구의 절연된 손잡이 면을 잡으십시오 . 전류가 흐르 는 전선에 닿게되면 기기의 금속 부위에도 전기가 통해 감 전될 수 있기 때문입니다 . 보이지 않는 부위에 있는 배선 및 배관 여부를 확인하십시 오 . 작업을 시작하기 전에 금속 탐지기 등을 사용하여 작 업 분야를 점검하십시오 .

작업자는 보호장비를 착용해야 합니다 .작업에 따라 안면 마스크나 보안경을 사용하십시오 . 필요한 경우 분진 마스 크 , 귀마개 , 보호장갑을 사용하고 연마로 인한 미세한 소 재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런 을 착용하십시오 . 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다 . 분진 마스 크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해 야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다 . 작업물을 잘 고정하십시오 . 고정장치에 장착하여 작업하 면 손으로 잡는 것보다 더 안전합니다 . 전동공구를 꽉 잡으십시오 . 갑자기 강한 반동력이 생길

마그네슘을 함유한 소재에 작업하지 마십시오 . 화재 위험

탄소 섬유 강화 플라스틱 (CFP) 소재와 석면 소재에

하지 마십시오 . 이는 발암성 물질로 간주됩니다 . 전동공구에 명판이나 표지판을 부착하기 위해 리벳이나 나사를 사용하지 마십시오 . 절연이 손상되면 감전 보호 효과가 무효화되므로 접착식 라벨을 사용하는 것이 좋습

전동공구 제조사가 특별히 개발하거나 허용하지 않은 액 세서리를 사용하지 마십시오 . 액세서리가 귀하의 전동공 구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니

액세서리가 단단히 고정되어 있는지 확인하십시오 . 드릴 구멍이 있는 4 각 툴 홀더를 사용할 경우 액세서리는 추가로 연동적으로 고정되어야 합니다 . 느슨하거나 안전하게 고정되지 않은 액세서리는 빠지거 나 튕겨 나갈 수 있습니다 . 이로 인해 부상을 입을 수 있습

정기적으로 전동공구의 환기구를 비금속 공구를 사용하 여 닦아 주십시오 . 모터의 블로어로 인해 하우징 안으로

금속성 분진이 지나치게 쌓이면 감전될

절대로 가까운 거리에서 전동공구의 램프 불빛 안으로 들 여다보지 마십시오 . 또한 주위에 있는 다른 사람의 눈에 불빛을 비추지 마십시오. 조명 기기에서 발사되는 광선이 눈에 유해할 수 있기 때문입니다 . 전동공구를 작업자 자신이나 다른 사람 혹은 동물에 향하 게 하지 마십시오 . 날카롭거나 뜨거운 액세서리로 인해

작업하는 비트가 걸리면 전동공구의 스위치를 즉시 끄십 시오 . 비트가 걸린 동안에는 다시 전동공구의 스위치를 켜지 마십시오 ; 이 경우 강한 반력으로 인해 반동이 발생 할 수 있습니다 . 안전수칙을 고려하여 작업 비트의 걸림 원인을 파악하고 해결하십시오 . 가능한 원인은 다음과 같

– 작업물에 끼여 걸렸을 때 – 작업하는 소재를 뚫었을 때 – 전동공구의 과부하

배터리 ( 배터리 팩 ) 의 사용과 취급 . 배터리를 사용하여 작업할 때 화상 , 화재 , 폭발 , 피부의 상처 등 기타 상해 위험을 방지하려면 다음 사항을 준수해

배터리를 분해하거나 절단하지 마십시오 . 배터리에 기계 적인 충격을 가하지 마십시오 . 손상되었거나 규정대로 사 용하지 않은 경우 배터리에서 유해한 증기나 유체가 발생 할 수 있습니다 . 증기로 인해 호흡기가 자극될 수 있습니 다 . 배터리에서 나오는 유체로 인해 피부에 자극 현상이 생기거나 화상을 입을 수 있습니다 . 손상된 배터리에서 나오는 유체가 인접해 있는 물체에 닿 은 경우 , 해당되는 부위에 이상이 없는지 확인하고 깨끗 이 닦아 주십시오 . 경우에 따라 이를 교환해 주어야 합니

배터리를 고열이나 불에 가까이 두지 마십시오. 배터리를 직사광선이 드는 곳에서 보관하지 마십시오 . 배터리를 사용하기 바로 전에 정품 포장에서 꺼내십시오 . 전동공구에 작업하기 전에 배터리를 전동공구에서 분리 하십시오. 실수로 전동공구가 작동하게 되면 상해를 입을

배터리는 전동공구의 스위치가 꺼진 상태에서만 끼우십

배터리는 전동공구의 스위치가 꺼진 상태에서만 빼십시

배터리는 어린이들의 손이 닿지 않는 곳에 보관하십시오 . 배터리를 깨끗이 유지하고 수분이나 물에 가까이 두지 마 십시오 . 배터리와 전동공구의 오염된 연결 부위를 마른 깨끗한 천으로 닦아 주십시오 . 전동공구용으로 나온 하자가 없는 파인 (FEIN) 정품 배터 리만을 사용하십시오 . 적합하지 않은 , 손상되거나 수리 한 배터리 , 모조품이나 타사의 배터리를 사용하여 작업하 거나 충전하면 , 화재 그리고 / 혹은 폭발 위험이 있습니 다 .164

배터리 충전기의 사용 설명서에 나와있는 안전수칙을 준

손과 팔에 가해지는 진동 이 사용 설명서에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 전동공구를 서로 비교하는 데 사용할 수 있습니다 . 또한 진동 부하를 측정하는데도

기재된 진동 측정치는 전동공구의 주요 사용 분야의 경우 입니다 . 전동공구를 적당하지 않은 액세서리를 장착하여 사용하거나 제대로 정비하지 않은 상태에서 비정상적으 로 사용하면 진동 측정치가 달라질 수 있습니다 . 이로 인

전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니

진동 부하를 정확히 측정하려면 기기의 스위치가 꺼져있 는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합 니다 . 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮

더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추 가 안전 수칙을 세우십시오 . 예를 들면 전동공구와 액세 서리를 정비하고 , 손을 따뜻하게 하며 작업 순서를 정하

이 전동공구를 사용하여 소재를 제거하는 작업을 할 경우 유해한 분진이 발생할 수 있습니다 . 석면과 석면을 포함한 소재 , 납 성분을 포함한 페인트 , 금 속 , 몇가지 목재 종류 , 광물 , 석재 함유 소재의 규산염 입 자 , 도료 용매 , 목재 보호재 , 선박용 방오 도료 등에서 발 생하는 분진에 접촉하거나 이를 호흡하게 되면 작업자나 주변 사람들까지 알레르기 반응 그리고 / 또는 호흡기 질 환 , 암 및 생식기 장애가 생길 수 있습니다 . 분진을 호흡 하게 될 위험은 노출 정도에 따라 좌우됩니다 . 발생하는 분진에 적합한 분진 추출장치와 작업자 보호 장비를 사용 하고 , 작업장 환기가 잘 되도록 하십시오 . 아스베스트 성 분을 함유한 소재는 반드시 전문가에게 맡겨 작업하도록

목재나 경금속에서 발생하는 분진 혹은 연마

진과 화학 성분의 뜨거운 혼합물은 좋지 않은 환경에서 저 절로 점화하거나 폭발할 수 있습니다 . 분진 처리 용기쪽 으로 불꽃이 튀지 않도록 하고 , 전동공구와 연마 작업물 이 과열되지 않도록 하며 , 정기적으로 분진 용기를 비워 주십시오 . 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관한 해당 국가의 규정을 준수하십시오 .

회전방향 선택 스위치는 기기의 모터가 정지된 상태에서

전동공구에 열적 과부하가 걸리면 손잡이에 있는 LED 가 깜박여 이를 나타냅니다 . 전동공구가 과부하되면 자동으로 꺼집니다 . 화상 위험 . 사용 시 비트가 뜨거워질 수 있습니 다 . 비트를 식히십시오 : – 전동공구를 내려놓은 후 – 비트를 교환하기 전 . 운반 시 기기가 실수로 작동하는 것을 방지하려면 회전방 향 선택 스위치를 가운데로

회전하는 공구가 미끄러질 수 있으므로 전동공구가 꺼진 상태에서만 너트나 스크류 위에 대십시오 . 스크류의 조임 및 풀기 작업을 할 때 전동공구를 나사에 90° 수직으로 잡으십시오 . 전동공구가 기울어진 상태에서는 나사 헤드가 손상될 수 있으며 힘이 나사에 전해지지 않습니다 . 불필요하게 오래 임팩트 작업을 하면 전동공구를 빨리 마

각각의 스크류작업을 위한 임팩트 기간을 결정하고 실제 토크 결과를 토크 렌치를 사용하여 확인해 보십시오 임팩트 시간의 기본값은 13 면에 나와있는 도표를 참조하

스크류 크기에 따라 임팩트 렌치를 조절하기 위한 추천 내

ASCD18-1000W34 (**): 3/4 인치를 1/2 인치로 하는 리듀싱

어댑터를 사용할 경우 임팩트 렌치를 최대 3 단계 (600Nm) 로 작동해야 합니다 . ASCD18-1000W34 (**)

배터리는 작동 온도 범위 5°C – 45°C (41°F – 113°F)에 서 보관 , 작동하고 FEIN 충전기만을 사용하여 충전해야 합니다 . 배터리 온도는 충전을 시작할 때부터 배터리 작 동 온도 범위내에 있어야 합니다 . 배터리의 실제 충전 상태 ( 퍼센트 ) 는 전동공구가 정지한 상태에서만 보입니다 . 배터리가 과방전되기 전에 전자장치가 자동으로 모터의

보수 정비 및 고객 서비스 . 극심한 작업 환경조건에서 금속에 작업할 경우 전도성 분진이 전동공구 안에 쌓일 수 있습니 다 . 자주 전동공구의 내부로 환기구를 통해 습기와 오일 성분이 없는 압축 공기를 불어 넣으십시오 . 석면과 접하게 된 제품은 수리를 맡겨서는 안됩니다. 석면 으로 오염된 제품은 석면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다 .

목록은 인터넷 www.fein.com 에 나와

정품 부속품만을 사용하십시오 . 다음 부속품은 필요에 따라 직접 교환하실 수 있습니다 : 장착 액세서리 , 배터리 , 벨트 훅 , 비트 보관 액세서리 품질 보증 및 법적 책임 . 제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따 라 유효합니다 . 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다 . 귀하의 전동공구 공급 내역에는 이 사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다 . 적합성에 관한 선언 .

CE 인증은 EU 국가들과 EFTA ( 유럽자유무역연합 ) 에서

만 , 그리고 EU 또는 EFTA 시장용 제품에만 적용됩니다 . 제품이 EU 시장에 출시되면 UKCA 마크는 그 유효성을 상

UKCA 인증은 영국 ( 잉글랜드 , 웨일스 , 스코틀랜드 ) 에서 만 , 그리고 영국 시장용 제품에만 적용됩니다 . 제품이 영 국 시장에 출시되면 CE 마크는 그 유효성을 상실합니다 . FEIN 사는 단독 책임 하에 본 제품이 이

에 나와있는 관련된 규정과 일치함을 자체 선언합니다 .

C.&E.Fein GmbH, D-73529 Schwäbisch Gmünd 환경 보호 , 처리 . 포장재 , 폐기용 전동공구 및 액세서리는 친환경적인 방법 으로 재활용할 수 있도록 분류해야 합니다 . 배터리를 반드시 방전된 상태로 폐기하십시오 . 완전히 방전되지 않은 배터리는 단락되는 것을 방지하기 위해 단자 부위에 접착 테이프를 붙여 절연하십시오 . LED 표시기 의미 조치 1–4 녹색 LED 배터리 충전 단계 작동 적색 연속등 배터리가 거의 방

범위에 있도록 한 다 음 , 충전하십시오166
