| Typ produktu | Rázový uťahovák |
| Značka | Fein |
| Model | ASCD 181000 W34 Select |
| Napätie batérie | 18 V |
| Typ batérie | Li-ion (originál Fein) |
| Držiak nástroja | Štvorhranný výstup 3/4 palca (19 mm) |
| Maximálny krútiaci moment (tvrdé skrutkovanie) | 1050 Nm |
| Rýchlosti | 6 nastaviteľných rýchlostí |
| Hmotnosť (podľa EPTA) | Približne 2,8 kg |
| Rozmery (D × Š × V) | Približne 230 × 85 × 260 mm |
| Ochranná elektronika | Automatické vypnutie pri preťažení, LED indikátor v rukoväti |
| Smer otáčania | Prepínač (vľavo/vpravo) so strednou aretačnou polohou |
| Odporúčané ochranné vybavenie | Ochranné okuliare, chrániče sluchu, rukavice |
| Prevádzková teplota batérie | 5 °C až 45 °C |
| Hladina akustického tlaku (LpA) | Neuvedené v návode |
| Hodnota vibrácií (ah) | Neuvedené v návode |
| Údržba | Čistiť vetracie otvory suchým stlačeným vzduchom, suchou handričkou na kontakty |
| Náhradné diely | Dostupné na www.fein.com |
| Záruka | V súlade s národnými predpismi a záručným vyhlásením výrobcu |
| Dodávané príslušenstvo | Batéria, nabíjačka, kufrík (v závislosti od obchodnej verzie) |
Často kladené otázky - ASCD 181000 W34 Select Fein
Otázky používateľov k ASCD 181000 W34 Select Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod ASCD 181000 W34 Select - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ASCD 181000 W34 Select značky Fein.
NÁVOD NA OBSLUHU ASCD 181000 W34 Select Fein
Technické podklady u:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Preklad originálneho návodu na použitie.

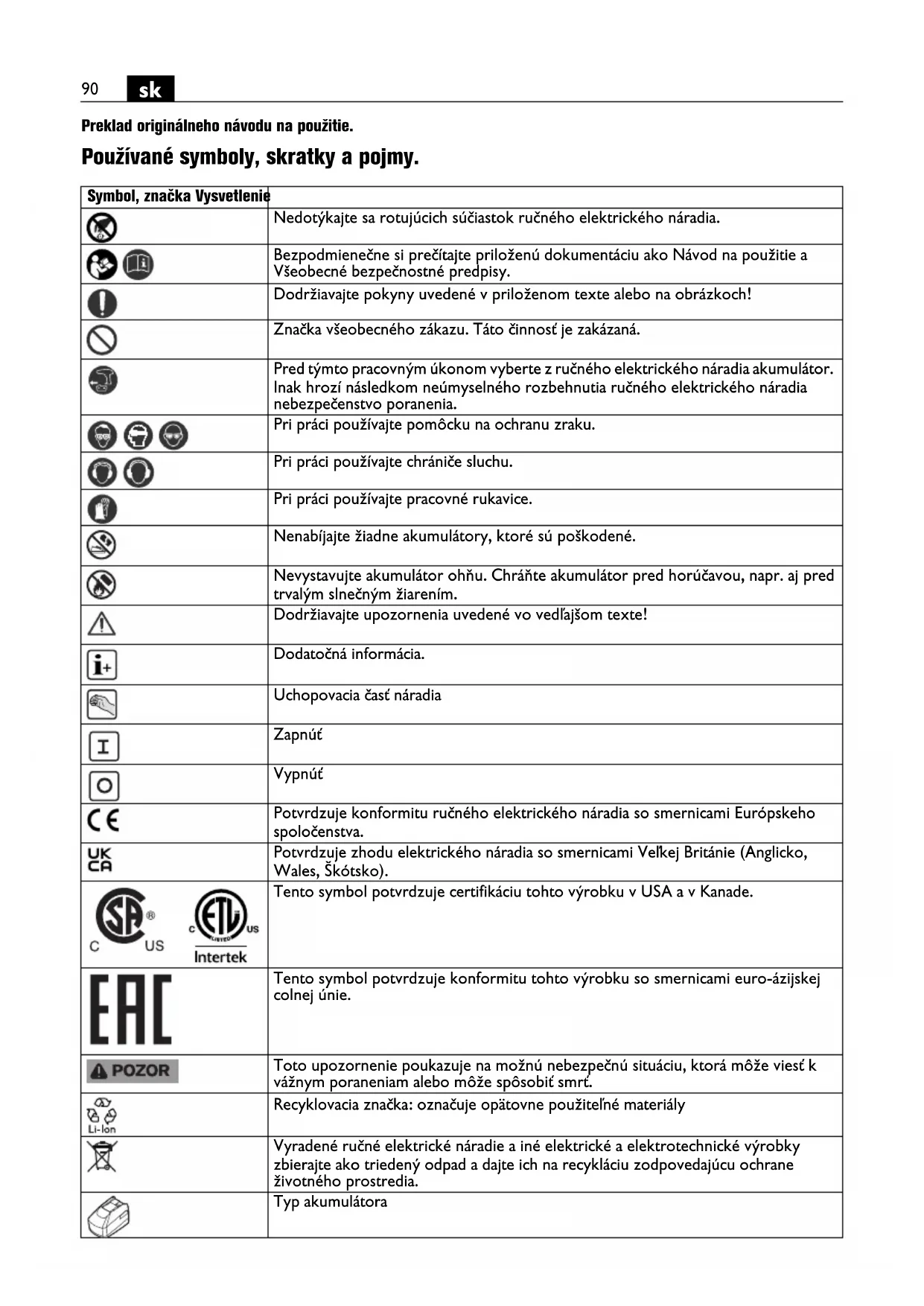

Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | ||
| [G6H2] | Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia. | |
 | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. | |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! | |
 | Značka všeobecného zákazu. Táto činnosť je zakázaná. | |
 | Pred týmto pracovným úkonom vyberte z ručného elektrického náradia akumulátor. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. | |
 | Pri práci používajte pomôcku na ochranu zraku. | |
 | Pri práci používajte chrániče sluchu. | |
 | Pri práci používajte pracovné rukavice. | |
 | Nenabíjajte žiadne akumulátory, ktoré sú poškodené. | |
 | Nevystavujte akumulátor ohňu. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením. | |
| [BCW8] | Dodržiavajte upozornenia uvedené vo vedľajšom texte! | |
 | Dodatočná informácia. | |
 | Uchopovacia časť náradia | |
 | Zapnúť | |
 | Vypnúť | |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. | |
 | Potvrdzuje zhodu elektrického náradia so smernicami Vel’kej Británie (Anglicko, Wales, Škótsko). | |
 |  | Tento symbol potvrdzuje certifikáciu tohto výrobku v USA a v Kanade. |
| [CSA6] | Intertek | |
 | Tento symbol potvrdzuje konformitu tohto výrobku so smernicami euro-ázijskej colnej únie. | |
 | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest’ k vážnym poraneniam alebo môže spôsobit’ smrt. | |
| [7YSA] | Recyklovacia značka: označuje opátovne použitelné materiály | |
 | Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. | |
| Typ akumulátora | ||
| Symbol, značka | Vysvetlenie | ||
 | Typ nabíjačky | ||
 | Hmotnosť podľa EPTA-Procedure 01 | ||
 | Nízky počet obrátok | ||
 | Vysoký počet obrátok | ||
 |  | peh krútiaceho | momentu pri tvrdej podložke, napr. skrutky a matice s podložkami (v závislosti od priemeru skrutky a pevnosti) |
 |  | peh krútiaceho | momentu pri pružnej podložke, napr. automobilové ráfiky, pružné podložky, tanierové podložky, stojace svorníky, predlžovacie nástavce |
 |  | Krútiaci moment pri mäkkej podložke, napr. drevo (v závislosti od priemeru a dlžky skrutky), olovené alebo fíbrové podložky | |
| * Toto ručné elektrické nár | radie sa môže navyše používať s napătovými triedami 12 V a 14,4 V s odchýlnymi výkonmi. | ||
| (**) môže obsahovať číslice alebo písmená | |||
| *** čiastočne v základnej výbave | |||
| (Ax – Zx) Označenie na interné účely | |||
| Značka Medzinárodná jednotka Národná jednotka Vysvetlenie | |||
| UV V Jednosmerné elektrické napätie | --- | ||
| f | Hz | Hz | Frekvencia |
| n_0 | /min, min ^-1 , rpm, r/min min ^-1 | min ^-1 | Počet volnobežných obrátok (pri úplne nabitom akumulátore) |
| n_S | /min, min ^-1 | /min Frekvencia príklepu | |
| M... | Nm | Nm | Krútiaci moment(tvrdé ukončenie skrutkovania) |
| ○ | inch | inch | Upínací mechanizmus vnútorný šesthran |
| ■ | inch | inch | Upínací mechanizmus vonkajší štvorhran |
| ∅ | mm | mm | Priemer okrúhlej súčiastky |
| L_pA | dB | dB | Hladina zvukového tlaku |
| L_wA | dB | dB | Hladina akustického tlaku |
| L_pCpeak | dB | dB | Špičková hodnota hladiny akustického tlaku |
| K... | Nepresnost merania | ||
| a | m/s ^2 | m/s ^2 | Hodnota emisie vibrácií podľa normy EN 62841 (súčet vektorov troch smerov) |
| a_h | m/s ^2 | m/s ^2 | aritmetický priemer hodnoty kmitov |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základné a odvodené jednotky Medzinárodného systému jednotiek SI. | |
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné čěnostné pokyny“ (spisové číslo
3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Určenie ručného elektrického náradia:
ručný rázový utáhovač určený na zaskrutkovávanie a vyskrutkovávanie skrutiek a matíc pomocou pracovných nástrojov a príslušenstva schválených firmou FEIN, bez prívodu vody a v priestoroch chránených pred vplyvmi vonkajšieho prostredia a počasia.
Špeciálne bezpečnostné pokyny.
Držte ručné elektrické náradie len za izolované plochy rukováti, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostat pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.
Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokial'je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.
Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet stratu sluchu.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.
Krátkodobo môžu vznikať velké reakčné momenty.
Neobrábajte žiaden materiál, ktorý obsahuje magnézium. Hrozí nebezpečenstvo požiaru. Neobrábajte žiaden plastový materiál zosilnený uhlíkovým vláknom ani materiál obsahujúci azbest.
Tieto látky sú považované za rakovinotvorné.
Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.
Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky.
Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.
Pred každým použitím skontrolujte, či je pracovný nástroj spolahlivo upevnený. Pri štvorhrannom upínacom mechanizme s otvorom musí byť pracovný nástroj okrem toho aj mechanicky zaistený. Volné alebo nespoľahlivo upevnené pracovné nástroje sa môžu uvolníť, alebo môžu byť odstredivou silou vymrštené do okolia. To môže spôsobit poranenie.
Ventilátor elektromotora vťahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobit ohrozenie elektrickým prúdom.
Nikdy nepozerajte z malej vzdialenosti do svetla pracovnej lampy ručného elektrického náradia. Nikdy nesmerujte svetlo lampy do oči iných osób, ktoré sa nachádzajú v blízkosti pracoviska. Žiarenie, ktoré vydáva lampa, môže spôsobit poškodenie zraku.
Nesmerujte ručné elektrické náradie proti sebe samému, ani na iné osoby alebo na zvieratá. Hrozí nebezpečenstvo poranenia ostrými alebo horúcimi pracovnými nástrojmi.
V takom prípade, keď sa pracovný nástroj zablokuje, ručné elektrickí náradie ihneď vypnite. Kým je pracovný nástroj zablokovaný náradie znova nezapinajte; mohol by pritom vzniknúť spätný ráz s velkým reakčným momentom. Zistite a odstráňte príčinu zablokovania pracovného nástroja a zohládnite pritom bezpečnostné pokyny. Možné príčiny sú nasledovné:
- Zahranenie (vzpriečenie) v obrobku
- Prelomenie obrábaného materiálu
- Pretaženie ručného elektrického náradia.
Používanie akumulátorov (akumulátorových blokov) a manipulácia s nimi.
Aby ste sa pri zaobchádzaní s akumulátormi vyhli nebezpečenstvám ohrozenia zdravia ako popáleniny, požiar, výbuch, poranenia kože a iné poranenia, dodržiavajte nasledujúce pokyny:
Akumulátory sa nesmú rozoberat, otvárat ani delit na menšie kusy. Nevystavujte akumulátory žiadnym mechanickým nárazom. V prípade poškodenia alebo neodborného používania akumulátora môžu z neho vystupovať zdraviu škodlivé výpary alebo unikať kvapaliny. Tieto výpary môžu podráždit dýchacie cesty. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo spôsobit popáleniny.
Ak kvapalina vytečená z akumulátora zasiahla aj okolité predmety a súčiastky, zasiahnuté súčiastky skontrolujte a v prípade potreby ich vyčistite alebo vymeňte.
Nevystavujte akumulátor horúčave alebo ohňu. Neskladujte akumulátor na priamom slnečnom svetle.
Akumulátor vyberte z originálneho obalu až vtedy, ked' ho bude treba použit'.
Pred každou prácou na ručnom elektrickom náradí vyberte z náradia akumulátor. Ak by sa ručné elektrické náradie nekontrolovane rozbehlo, hrozí nebezpečenstvo poranenia.
Akumulátor vkladajte iba do vypnutého náradia.
Akumulátor vyberajte z ručného elektrického náradia iba vtedy, ked'je náradie vypnuté.
Akumulátory uschovávajte tak, aby k nim nemali prístup deti.
Akumulátor udržiavajte v čistote a uschovávajte tak, aby bol chránený pred vlhkostou a vodou. Znečistené prívody (kontakty) akumulátora a ručného elektrického náradia vyčistite suchou a čistou handričkou.
Používajte len originálne akumulátory firmy FEIN, ktoré sú určené do Vášho ručného elektrického náradia. V prípade používania a nabíjania nevhodných, poškodených, opravovaných alebo upravovaných akumulátorov, rôznych napodobnenín alebo výrobkov iných firiem, hrozí nebezpečenstvo požiaru a/alebo výbuchu.
Vibrácie ruky a predlaktia
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 62841 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohladnit doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte dálšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Zaobchádzanie so zdraviu škodlivým prachom
Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý.
Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúštadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolať u niektorých osôb alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z l'ahkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietit, alebo môžu spôsobit výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine.
S prepínačom smeru otáčania manipulujte len vtedy, ked' je motor náradia vypnutý.
Tepelné preťaženie ručného elektrického náradia je indikované blikaním diódy LED v rukoväti.
Nebezpečenstvo popálenia. Pracovný nástroj sa môže velmi rozpálit'. Nechajte
pracovný nástroj vychladnút:
- po odložení ručného elektrického náradia
- pred výmenou pracovného nástroja
Nastavte prepínač smeru otáčania do strednej polohy, aby ste zabránili prípadnému neúmyselnému zapnutiu ručného elektrického náradia, napríklad pri transporte.
Prikladajte toto ručné elektrické náradie na maticu alebo skrutku len vo vypnutom stave, pretože rotujúci pracovný nástroj by sa mohol zošmyknúť.
Držte ručné elektrické náradie pri skrutkovaní a vyskrutkovávaní vždy v uhle 90° zvislo ku skrutke.
Ak by ste priložili ručné elektrické náradie šikmo, mohla by sa poškodit hlava skrutky a sila náradia by sa neprenášala na skrutku.
Zbytočne dlhá doba rázového utahovania zbytočne zvyšuje opotrebovanie ručného elektrického náradia.
Zistite dobu rázového utahovania pre konkrétny prípad skrutkovania a skontrolujte skutočne dosiahnutý utahovací moment pomocou momentového klúča.
Orientačné doby rázového utáhovania sú vyobrazené v grafe na strane 13.
Odporúčané nastavenie rázového utahovača podlá velkosti skrutky:
| ASCD18-1000W34 (**) | |||
| Stupeň M | max [Nm] | Priemer skrutky θ | Trieda pevnosti |
| 6 1050 ≥ | M 27 ≥ 8.8 | ||
| 5 | 9 0 | 0 | ≥ M |
| 4 | 7 5 | 0 | ≥ M |
| 3 | 6 0 | 0 | ≥ M |
| 2 | 4 5 | 0 | ≥ M |
| 1 300 ≥ | M 18 ≥ 8.8 | ||
ASCD18-1000W34 (**) : Používajte rázový utáhovač s nasadenou redukciou 3/4 palca na 1/2 palca maximálne so stupňom 3 (600 Nm).
| ASCD18-300W2 (**) | |||
| Stupeň M | max [Nm] | Priemer skrutky | Trieda pevnosti |
| 6 290 ≥ | M 18 ≥ 8.8 | ||
| 5 210 ≥ | M 16 ≥ 8.8 | ||
| 4 135 ≥ | M 14 ≥ 8.8 | ||
| 3 | 8 5 | ≥ | M 1 |
| 2 | 5 0 | ≥ | M 1 |
| 1 | 2 5 | ≥ | M 8 |
| ASCD12-150W8 (**) | |||
| Stupeň M max [Nm] Priemer skrutky 0 | Trieda pevnosti | ||
| 6 135 ≥ | M 14 ≥ 8.8 | ||
| 5 | 8 5 | ≥ | M 1 |
| 4 | 5 0 | ≥ | M 1 |
| 3 | 2 5 | ≥ | M 8 |
| 2 | 1 0 | ≥ | M 6 |
| 1 | 6 ≥ | M | 5 ≥ |
Manipulácia s akumulátorom.
Skladujte, používajte a nabíjajte akumulátor len nabíjačkami FEIN v rámci rozsahu prevádzkových teplôt akumulátora 5 °C – 45°C (41 °F – 113 °F). Teplota akumulátora na začiatku nabíjania musí byť v rámci rozsahu dovolených prevádzkových teplôt akumulátora.
| Indikácia LED | Význam Akcia | |
| 1 – 4 Zelené diódy LED | percentuálny stav nabitia | Používanie (prevádzka) |
| Trvalé červené svetlo | Akumulátor je takmer prázdny | Akumulátor nabíjajte |
| Červené blikajúce svetlo | Akumulátor nie je pripravený na používanie | Zabezpečte teplotu akumulátora v rámci teplotách v rámci rozsahu prevádzkových teplôt akumulátora, potom ho nabíjajte |
Skutočný stav nabitia akumulátora v percentách sa zobrazí iba pri zastavenom motore ručného elektrického náradia.
Ak by malo nastat hlboké vybitie akumulátora, integrovaná elektronika motor automaticky zastaví.
Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri ručného elektrického náradia usádzať
jemný dobre vodivý prach. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej. 2 8 8
Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávat do opravy. Produkty kontaminované azbestom treba dat na libvidáciu podľa preopisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.
Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskej stránke www.fein.com.
Používajte len originálne náhradné súčiastky.
V prípade potreby vymeňte nasledujúce súčiastky: pracovné nástroje, akumulátor, zásobník skrutkovacích hrotov ≥ 8 . 8
V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EU alebo EFTA. Po po uvedení produktu na trh EU, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Technické podklady sa nachádzajú na adrese: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory dávajte na predpísanú likvidáciu len vo vybitom stave.
V takom prípade, ked'nie sú akumulátory úplne vybité, na zabránenie proti skratom zaizolujte ich kontakty pomocou izolačnej pásky.
