| Tip produs | Șurubelniță cu percuție |
| Marcă | Fein |
| Model | ASCD 181000 W34 Select |
| Tensiunea bateriei | 18 V |
| Tip baterie | Li-ion (original Fein) |
| Portsculă | Pătrat masculin 3/4 inch (19 mm) |
| Cuplu maxim (înșurubare dură) | 1050 Nm |
| Viteze | 6 viteze reglabile |
| Greutate (conform EPTA) | Aproximativ 2,8 kg |
| Dimensiuni (L × l × h) | Aproximativ 230 × 85 × 260 mm |
| Electronică de protecție | Oprire automată la suprasarcină, led în mâner |
| Sens de rotație | Inversor (stânga/dreapta) cu poziție mediană de blocare |
| Echipament de protecție recomandat | Ochelari, protecție auditivă, mănuși |
| Temperatura de funcționare a bateriei | 5 °C până la 45 °C |
| Nivel de presiune acustică (LpA) | Nespecificat în manual |
| Valoare de vibrație (ah) | Nespecificată în manual |
| Întreținere | Curățați fantele de ventilație cu aer comprimat uscat, cârpă uscată pentru contacte |
| Piese de schimb | Disponibile pe www.fein.com |
| Garanție | Conform reglementărilor naționale și declarației de garanție a producătorului |
| Accesorii incluse | Baterie, încărcător, geantă (în funcție de versiunea comercială) |
Întrebări frecvente - ASCD 181000 W34 Select Fein
Întrebările utilizatorilor despre ASCD 181000 W34 Select Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șurubelniță în format PDF gratuit! Găsiți manualul dvs. ASCD 181000 W34 Select - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ASCD 181000 W34 Select mărcii Fein.

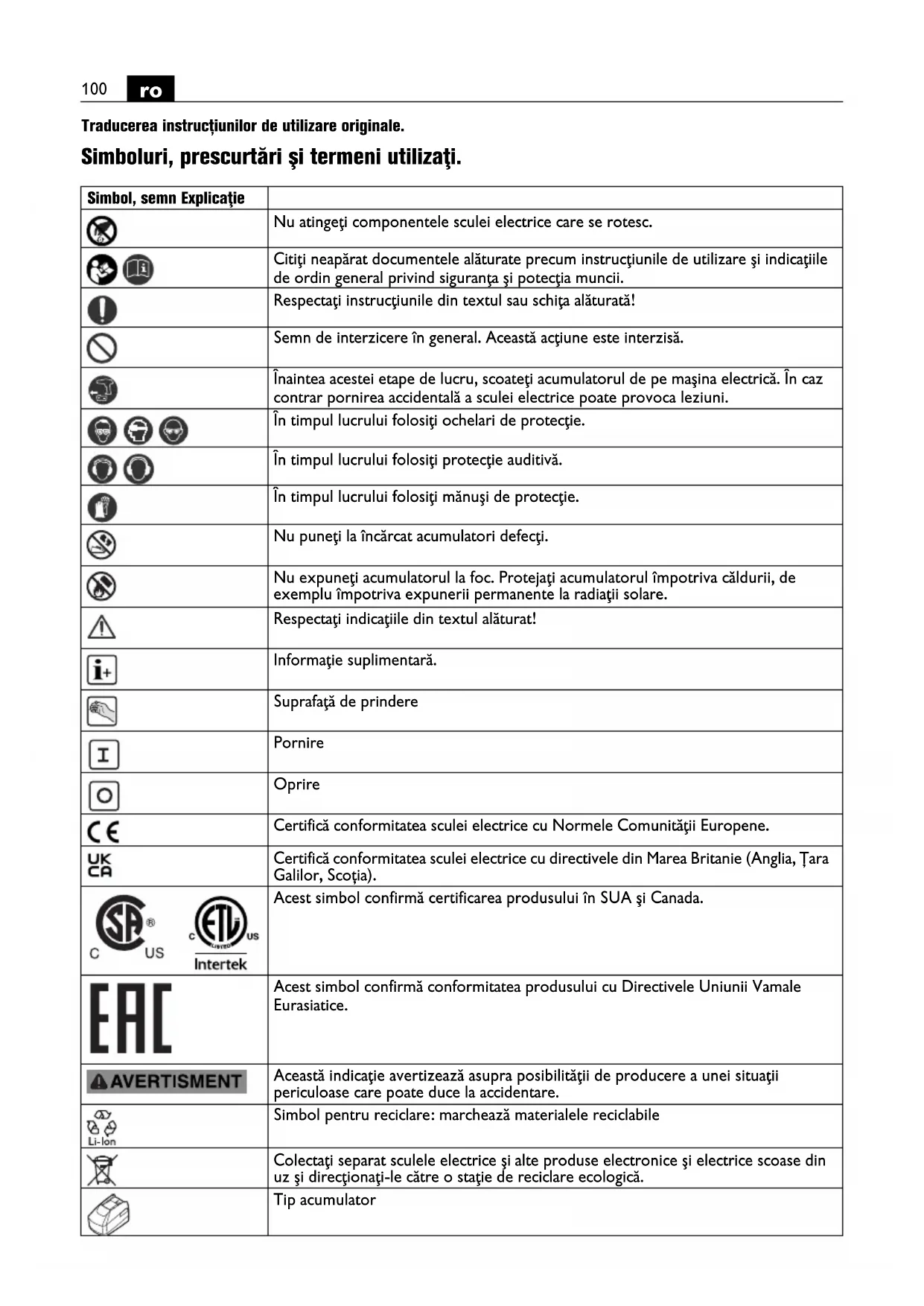

MANUAL DE UTILIZARE ASCD 181000 W34 Select Fein
Traducerea instructiunilor de utilizare originale.
Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |||
 | Nu atingeți componentele sculei electrice care se rotesc. | ||
 | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. | ||
| [YBBC] | Respectați instrucțiunile din textul sau schița alăturată! | ||
 | Semn de interzicere în general. Această acțiune este interzisă. | ||
 | Înaintea acestei etape de lucru, scoateți acumulatorul de pe mașina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. | ||
 | În timpul lucrului folosiți ochelari de protecție. | ||
 | În timpul lucrului folosiți protecție auditivă. | ||
 | În timpul lucrului folosiți mănuși de protecție. | ||
 | Nu puneți la încărcat acumulatori defecti. | ||
 | Nu expuneți acumulatorul la foc. Protejați acumulatorul împotriva căldurii, de exemplu împotriva expunerii permanente la radiații solare. | ||
 | Respectați indicațiile din textul alăturat! | ||
 | Informație suplimentară. | ||
 | Suprafață de prindere | ||
 | Pornire | ||
 | Oprire | ||
 | Certifică conformitatea sculei electrice cu Normele Comunității Europene. | ||
| [CWZY] | Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Tara Galilor, Scoția). | ||
  | Acest simbol confirmă certificarea produsului în SUA și Canada. | ||
 | Acest simbol confirmă conformitatea produsului cu Directivele Uniunii Vamale Eurasiatice. | ||
 VERTISMENT | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. | ||
 Li-Ion | Simbol pentru reciclare: marchează materialele reciclabile | ||
| [6SXY] | Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. | ||
 | Tip accumulator | ||
| Simbol, semn | Explicație | ||
 | Tip încărcător | ||
| [WTXW] | Greutate conform EPTA-Procedure 01 | ||
 | Turație mică | ||
 | Turație mare | ||
 |  | a momentului | de torsiune în cazul unui substrat dur, de ex. şuruburi și piulițe cu șaibă (în funcție de diamerul și rezistența şurubului) |
 |  | a momentului | de torsiune în cazul unui substrat elastic, de ex. jante auto, șaibe elastice, arcuri disc, prezoane, prelungitoare |
 |  | momentului | de torsiune în cazul unui substrat moale, de ex, lemn (în funcție de diametrul și lungimea şuruburilor), discuri de plumb sau de fibre |
| * Suplimentar scula electrică | ă poate funcționa cu surse de alimentare din clasele de tensiune de 12 V și 14,4 V, specificațiile de putere fiind diferite. | ||
| (**) poate conține cifre sau litere | |||
| *** partial în setul de livrare | |||
| (Ax – Zx) Marcaj pentru scopuri interne | |||
| Simbol Unitate de măsură internațională | Unitate de măsură națională | Explicație | |
| UV V Curent electric continuu | --- | ||
| fHz Hz Frecvență | |||
| n_0 | /min, min ^-1 , rpm, r/min | rot/min | Turație de mers în gol (cu accumulatorul complet încărcat) |
| n_S | /min, min ^-1 | bătăi/min | Număr percuții |
| M... | Nm | Nm | Moment de torsiune (Înșurubare dură) |
| ○ | inch | inch | Sistem de prindere accesorii cu hexagon interior |
| inch | inch | Sistem prindere accesorii cu pătrat exterior | |
| ∅ | mm | mm | Diametrul unei piese rotunde |
| L_pA | dB | dB | Nivel presiune sonoră |
| L_wA | dB | dB | Nivel putere sonoră |
| L_pCpeak | dB | dB | Nivel maxim putere sonoră |
| K... | Incertitudine | ||
| a | m/s ^2 | m/s ^2 | Valoarea vibrațiilor emise conform EN 62841 (suma vectorială a trei direcții) |
| a_h | m/s ^2 | m/s ^2 | Medie aritmetică a valorilor totale ale vibrațiilor |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instrucțiunile și indicațiile privind siguranța și
protectia muncii. Nerespectarea instructiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de
ordin general privind siguranța și protecția muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.
Respectați deasemenea normele naționale de protecția muncii.
Destinația sculei electrice:
Şurubelniţă cu impact manuală pentru înşurubarea și deşurubarea de şuruburi și piulițe cu accesorii admise de FEIN, fără alimentare cu apă, în mediu protejat împotriva intemperiilor.
Instrucțiuni speciale privind siguranța și protecția muncii.
Prindeți scula electrică de mânerele izolate atunci când executați operații în cursul cărora dispozitivul de fixare poate atinge conductori ascunși. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și provoca electrocutare.
Aveți grijă la conductorii electrici ascunși, conductele de gaz și de apă ascunse. Înainte de a începe lucrul controlați, de ex. cu un detector de metale, sectorul de lucru.
În timpul lucrului folosiți protectie auditivă.
Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a fetei, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material.
Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.
Prindeți strâns scula electrică. Pentru scurt timp pot apărea forțe de reacție puternice.
Nu prelucrați materiale care conțin magneziu. Există pericol de incendiu.
Nu prelucrați CFK (material pastic armat cu fibre carbon) și nici materiale care conțin azbest. Acestea sunt considerate a fi cancerigene.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protectie împotriva electrocutării. Folosiți etichete autocolante.
Nu folosiți accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.
Înainte de fiecare utilizare, asigurati-vă că accesoriiul este bine fixat. În cazul unei portscule cu cap pătrat și orificiu de prindere, în mod suplimentar accesoriiul trebuie blocat prin contact sigur. Accesoriiile slăbite sau care nu sunt fixate bine se pot desprinde sau pot fi aruncate în exterior. Aceasta poate duce la răniri.
Curățați regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice.
Nu priviți niciodată de la distanțe mici în lumina lămpii sculei electrice. Nu îndreptați niciodată lumina lămpii spre ochii altor persoane, aflate în preajmă. Radiația emisă de sursa de lumină poate fi dăunătoare pentru ochi.
Nu îndreptați scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriiilor ascuțite sau fierbinti.
Dacă accesoriiul se blochează, opriți imediat scula electrică. Nu reporniți scula electrică cât timp accesoriiul este blocat; altfel s-ar putea produce un recul cu un moment de reacție puternic. Stabiliți și eliminați cauza blocării accesoriiului, luând în considerare instrucțiunile de siguranță. Cauze ale reculului pot fi:
- înclinarea accesoriiului în piesa prelucrată
- străpungerea materialului prelucrat
- suprasolicitarea sculei electrice.
Utilizarea și manevrarea accumulatorului (pachetului de acumulatori).
Pentru evitarea situațiilor periculoase cum ar fi arsurile, incendiul, explozia, răniri ale pielii și alte răniri în timpul manipulării accumulatorilor, vă rugăm să respectați următoarele indicații:
Nu este permisă demontarea, deschiderea și dezasamblarea accumulatorilor. Nu expuneți acumulatorii șocurilor mecanice. În caz de deteriorare a accumulatorului și utilizare neconformă destinației, din acesta se pot degaja vapori și se pot scurge lichide nocive. Vaporii pot irta căile respiratorii. Lichidul scurs din accumulator poate duce la irtații sau arsuri ale pielii.
În cazul în care lichidul scurs din accumulatorul deteriorat a umectat obiectele învecinate, verificați piesele respective, curățați-le sau, dacă este necesar, înlocuiti-le.
Nu expuneți acumulatorul la căldură sau la foc. Nu depozitați acumulatorul în lumina directă a soarelui.
Înainte de a-l utiliza, extrageți acumulatorul din ambalajul său original.
Înaintea oricăror intervenții asupra sculei electrice, detașați acumulatorul de pe aceasta. În cazul în care scula electrică pornește accidental, există pericol de rănire.
Introduceți acumulatorul numai în scula electrică deconectată.
Detaşati accumulatorul de pe scula electrică numai după ce în prealabil ați oprit-o.
Tineți acumulatorii la loc inaccesibil copiilor.
Păstrați acumulatorul curat și protejați-I de umezeală și apă. Curățați contactele murdare ale acumulatorului și ale sculei electrice cu o lavetă uscată, curată.
Folosiți numai accumulatori intaçți, originali FEIN, destinați sculei dumneavoastră electrice. În timpul lucrului și la încărcarea unor accumulatori deteriorați, reparați sau modificați, a unor produse contrafăcute și de fabricație străină, există pericol de incendiu și/sau explozie.
Respectați indicațiile privind siguranța cuprinse în instrucțiunile de utilizare ale încărcătorului.
Vibratii mână-braț
Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 și poate fi utilizat la compararea sculelor electrice între ele.
Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispositive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.
Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.
Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a mâinilor, organizarea rațională a proceselor de lucru.
Manipularea pulverilor periculoase
În timpul operațiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest și materiale care conțin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiale de construcții din piatră, solventi, agenți de protecție a lemnului, vopsele antifouling pentru cisterne, pot provoca reacții alergice și/sau afecțiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiți o instalație de aspirare adecvată tipului de praf degajat precum și echipamente personale de protecție și asigurați o bună ventilare a locului de muncă. Nu permiteți prelucrarea materialelor care conțin azbest decât de către personal corespunzător calificat.
În condiții nefavorabile, praful de lemn și de metale ușoare, amestecurile fierbinți de praf de șlefuire și substanțe chimice se pot autoaprinde sau provoca explozii. Împiedicați zborul scânteilor în direcția recipientului colector de praf precum și încălzirea excesivă a sculei electrice și a materialului șlefuit, goliți din timp recipientul colector de praf, respectați instrucțiunile de prelucrare ale producătorului materialului respectv cât și prescripțiile în vigoare în țara dumneavoastră cu privire la materialele de prelucrat.
Instrucțiuni de utilizare.
Actionați comutatorul direcției de rotație numai când motorul este oprit.
O suprasolicitare termică a sculei electrice este semnalizată prin clipirea LED-ului din mâner. În caz de suprasolicitare scula electrică se oprește din functionare.
AVERTISMENT
Pericol de arsuri. Accesoriiul se poate încălzi în timpul
utilizării. Lăsați accesoriiul să se răcească:
– după ce ați pus jos scula electrică
- înainte de a schimba accesoriiul.
Aduceți comutatorul sensului de rotație în poziția din mijloc pentru a evita pornirea involuntară a sculei electrice, de exemplu în timpul transportului.
Puneți scula electrică pe piuliță sau pe șurub numai în stare oprită, deoarece un accesoriu care se rotește poate aluneca de pe acesta.
În timpul înşurubării și deşurubării tîneți scula electrică perpendicular pe şurub, într-un unghi de 90° față de acesta.
Dacă scula electrică este ținută în poziție încinată, capul șurubului se poate deteriora iar forța de acționare nu va fi transferată asupra șurubului.
O durată apercuției mai lungă decât este necesar mărește uzura sculei electrice.
Determinați durata percuției pentru fiecare tip de înșurubare în parte și controlați cu o cheie dinamometrică momentul de strângere atins efectiv. În diagrama de la pagina 13 găsiți valori de referință pentru durata percuțiilor.
Recomandări privind reglarea şurubelniței cu percuție în funcție de dimensiunile şuruburilor:
| ASCD18-1000W34 (**) | ||||
| Treaptă M | max [Nm] Φ | şurub Clasă de | rezistentă | |
| 6 | 1 | 0 | 5 | 0 ≥ |
| 5 | 9 | 0 | 0 | ≥ M |
| 4 750 ≥ M | 24 ≥ 8.8 | |||
| 3 | 6 | 0 | 0 | ≥ M |
| 2 450 ≥ M | 20 ≥ 8.8 | |||
| 1 | 3 | 0 | 0 | ≥ M |
ASCD18-1000W34 (**) : Folosiți maçina de înșurubat cu impact cu un adaptor reducție 3/4 in la 1/2 in montat pe aceasta selectând maximum treapta a 3-a (600 Nm).
| ASCD18-300W2 (**) | |||
| Treaptă M | max [Nm] θ | şurub Clasă de | rezistență |
| 6 290 ≥ M | 18 ≥ 8.8 | ||
| 5 210 ≥ M | 16 ≥ 8.8 | ||
| 4 135 ≥ M | 14 ≥ 8.8 | ||
| 3 | 8 5 | ≥ | M |
| 2 | 5 0 | ≥ | M |
| 1 | 2 5 | ≥ | M |
| ASCD12-150W8 (**) | |||
| Treaptă M max [Nm] θ | şurub Clasă de | rezistență | |
| 6 135 ≥ M | 14 ≥ 8.8 | ||
| 5 | 8 5 | ≥ | M |
| 4 | 5 0 | ≥ | M |
| 3 | 2 5 | ≥ | M |
| 2 | 1 0 | ≥ | M |
| 1 | 6 | ≥ M | 5 |
Manipularea accumulatorului.
Depozitați, folosiți și încărcați acumulatorul numai cu încărcătoare FEIN, în domeniul temperaturilor de lucru dintre 5 °C – 45 °C (41 °F – 113 °F). La începutul procesului de încărcare, temperatura acumulatorului trebuie să se afle în domeniul temperaturilor de lucru ale acumulatorului.
| Indicator cu LED-uri | Semnificație | Acțiune |
| LED verde 1 – 4 | nivel de încărcare în procente | Funcționare |
| lumină roșie continuă | Acumulatorul este aproape descărcat | Încărcați acumulatorul |
| lumină roșie intermitentă | Acumulatorul nu este pregătit de funcționare | Aduceți acumulatorul în domeniul temperaturilor de lucru, apoi încărcați-l |
Nivelul procentual real de încărcare a accumulatorului este afișat numai atunci când motorul sculei electrice este oprit.
Înainte de a se ajunge la descărcarea profundă a accumulatorului, sistemul electronic oprește automat motorul.
Întreținere și asistență service post- vânzări.
În cazul unor condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun
conducător electric. Suflați frecvent aer comprimat uscat și fără ulei prin orificiile de aerisire în interiorul sculei electrice.
^1 Produsele care au intrat în contact cu azbestul, nu ^8
1 trebuie date la reparat. Eliminaț produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.
Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Folosiți numai piese de schimb originale.
Puteți schimba și singuri, dacă este necesar, următoarele piese:
1 accesorii, acumulatèr, suport pândere centură, magažie
1 de biti 0 ≥ 8 . 8
8 Garantia legală de conformitate și
6 garantia comercială. . 8
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriiilor descrise sau illustrate în prezentele instructiuni de folosire.
Declaratie de conformitate.
Declaratia CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.
Declaratia UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.
Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.
Documentatie tehnica la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Protectția mediului înconjurător, eliminare.
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
După ce mai întâi i-ați descărcat, direcționați acumulatorii către un punct de colectare a deșeurilor sortate.
În cazul în care accumulatorii nu sunt complet descărcați, ca o măsură preventivă, izolați conectorii acestuia cu bandă adezivă.
