製品タイプ	インパクトドライバー
ブランド	Fein
モデル	ASCD 181000 W34 Select
バッテリー電圧	18 V
バッテリータイプ	Li-ion (Fein純正)
工具保持部	3/4インチ角(19 mm)
最大トルク(硬締め)	1050 Nm
速度	6段階調節可能
重量(EPTAに準拠)	約2.8 kg
寸法(長さ×幅×高さ)	約230×85×260 mm
保護電子回路	過負荷時の自動停止、ハンドル内LEDインジケータ
回転方向	スイッチ切替(左/右)、中央ロック位置あり
推奨保護具	安全メガネ、耳栓、手袋
バッテリー動作温度	5°C～45°C
音圧レベル(LpA)	取扱説明書に記載なし
振動値(ah)	取扱説明書に記載なし
メンテナンス	乾燥した圧縮空気で通気口を清掃、接点は乾いた布で拭く
交換部品	www.fein.com で入手可能
保証	各国の規制およびメーカー保証宣言に準拠
付属品	バッテリー、充電器、ケース(販売バージョンによる)

よくある質問 - ASCD 181000 W34 Select Fein

回転方向を変更するには？

トリガーの上にある回転方向スイッチを使用してください。モーターが停止しているときのみ操作してください。中央の位置は輸送時にトリガーをロックします。

ハンドルの赤いLEDランプは何を示しますか？

赤色の常時点灯はバッテリー残量が少ないことを示します。赤色の点滅はバッテリーが動作温度範囲(5°C～45°C)外にあるか、過負荷状態であることを示します。バッテリーを冷却または暖めてください。

どのタイプのバッテリーを使用すべきですか？

工具に対応するFein純正バッテリー(18 V Li-ion)のみを使用してください。適合しないバッテリーを使用すると、火災や爆発の原因となる可能性があります。

速度を調整するには？

工具上部にある速度調整ダイヤルを回してください。位置1～6はトルクが増加します。取扱説明書の表を参考に、ねじ締めに適した速度を選択してください。

3/4インチ角に1/2インチアダプターは使用できますか？

はい、ただし制限があります。3/4インチから1/2インチへのアダプターを使用する場合、アダプターの損傷を防ぐため、位置3(600 Nm)を超えないでください。

工具の掃除方法は？

通気口は定期的に、金属製ではない工具を使用して、乾燥したオイルフリーの圧縮空気で清掃してください。電気接点は乾いた清潔な布で拭いてください。

重要な安全注意事項は？

常に保護メガネと耳栓を着用してください。工具は絶縁面を持ってください。作業前には必ずバッテリーを取り外してください。アスベストやマグネシウムを含む材料の加工は行わないでください。

バッテリーが完全に充電されたかどうかを確認するには？

対応するFein充電器を使用してください。充電器は緑色のランプや他の信号で充電完了を示します。バッテリーが工具に装着されている場合、モーター停止時に緑色のLED(1～4)が充電状態を示します。

交換部品はどこで入手できますか？

純正交換部品はwww.fein.comで入手可能です。Feinのアフターサービスに連絡することもできます。

アクセサリーが詰まった場合の対処法は？

すぐに工具を停止してください。アクセサリーが詰まっている間は再始動しないでください。原因を特定します：材料への噛み込み、材料の破損、または過負荷。安全に詰まりを取り除いてください。

使用説明書 ASCD 181000 W34 Select Fein

"一般性安全规章"（书目码34130465060）

有被灼傷的危險。安裝件在使用過程中會變熱。讓安裝件冷卻下來：

• 擁置電動工具後
• 在更换工具之前。

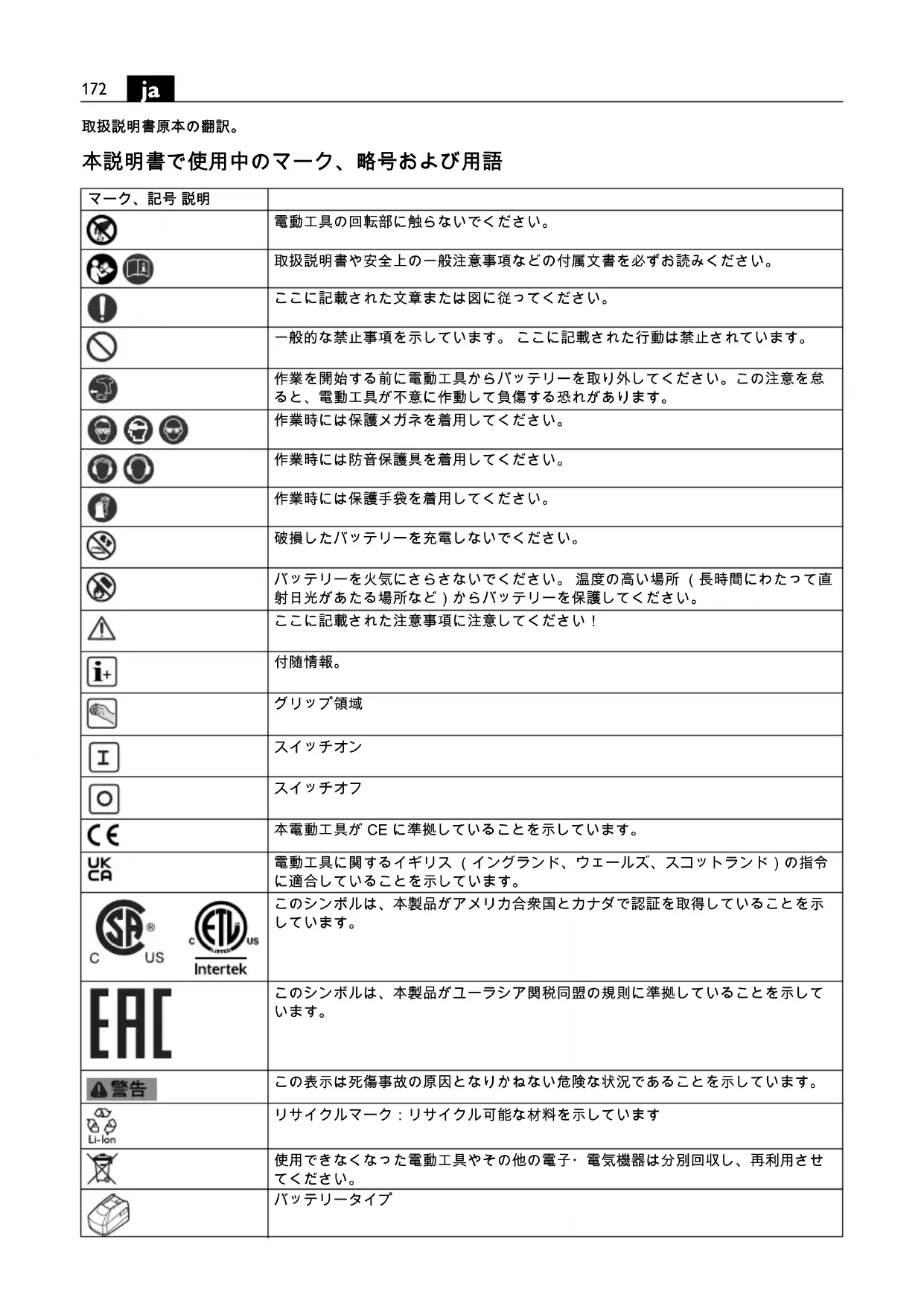

本説明書で使用中のマーク、略号および用語

マーク、記号説明
		電動工具の回転部に触らないでください。
		取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。
		ここに記載された文章または図に従ってください。
[XASW]		一般的な禁止事項を示しています。ここに記載された行動は禁止されています。
		作業を開始する前に電動工具からバッテリーを取り外してください。この注意を怠ると、電動工具が不意に作動して負傷する恐れがあります。
[KKBX]		作業時には保護メガネを着用してください。
		作業時には防音保護具を着用してください。
		作業時には保護手袋を着用してください。
		破損したバッテリーを充電しないでください。
		バッテリーを火気にさらさないでください。温度の高い場所(長時間にわたって直射日光があたる場所など)からバッテリーを保護してください。
		ここに記載された注意事項に注意してください!
		付随情報。
		グリップ領域
		スイッチオン
		スイッチオフ
		本電動工具がCEに準拠していることを示しています。
		電動工具に関するイギリス(イングランド、ウェールズ、スコットランド)の指令に適合していることを示しています。
C US Intertek		このシンボルは、本製品がアメリカ合衆国とカナダで認証を取得していることを示しています。
		このシンボルは、本製品がユーラシア関税同盟の規則に準拠していることを示しています。
		この表示は死傷事故の原因となりかねない危険な状況であることを示しています。
		リサイクルマーク:リサイクル可能な材料を示しています
		使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてください。
		バッテリータイプ
マーク、記号 説明
		充電器タイプ
[xH52]		重量 ?EPTA-Procedure 01 に準拠して測定されています)
		低速
		高速
	が硬い場合のト	ルク勾配、例:ワッシャ付きネジおよびナット(ネジ径および硬度に従う)
	に弾力性がある	場合のトルク勾配、例:ホイールリム、スプリングワッシャ、ディスクスプリング、スタッドボルト、エクステンション
	が柔らかい場合	のトルク率、例:木材(ネジ径およびネジ長に依存)、鉛盤またはファイバーディスク
*		この電子工具はさらに 12V および 14.4V の電圧クラスで使用できます。ただし、性能データは異なります。
(**)		数字または文字を含みます。
***		部分的に納品範囲に含まれます
(Ax-Zx)		社内専用コード

記号 国際単位 国内単位 説明
U	V=	V=	直流電圧
f	Hz Hz		周波数
n_0	/min, min^-1 , rpm, r/min ???		(完全に充電された状態のバッテリーにおける)空回転数
n_S	/min, min^-1	/min	打撃数
M...	Nm Nm		締付けトルク(ハードジョイント)
	inch inch		六角穴付きツールホルダー
■	inch inch		四角棒型ツールホルダー
	m m	m	m円形部品の直径
L_pA	dB dB		音圧レベル
L_wA	dB dB		音量レベル
L_pCpeak	dB dB		ピーク音圧レベル
K...			不的確
a	m/s^2	m/s^2	EN 62841 準拠振動加速度(3方向のベクトル和)
a_h	m/s^2	m/s^2	振動の相加平均値
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2	国際単位系(SI)で使用されている基本単位および組立単位。

安全のために

警告

安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳

守しないと、感電、火災、怪我等の事故発生の恐れがあります。

お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

この取扱説明書および付属の「安全上のご注意」(文書番号 3 41 30 465 06 0) をよくお読みになり、理解したうえで本電動工具をご使用ください。取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。

国内で適用されている一連の労働安全衛生規則にも留意してください。

電動工具について：

この手持ち式インパクトドライバーはネジおよびナットの締付け作業および緩め作業にお使いください。雨中でのご使用は絶対に避け、水を供給せずにご使用ください。また、必ず FEIN が推奨の各種先端工具ならびにアクセサリーを使って作業してください。

特殊な安全注意事項

ネジが埋設電線に触れる恐れのある場合には、電動工具上のプラスチック製のハンドルを保持してください。電線に触れると、電動工具の金属部分を通じて感電する恐れがあります。

埋設された電線、ガス・水道管にご注意ください。作業開始前に、メタル探知器等を使用しながら作業領域を確認してください。

作業時には防音保護具を着用してください。

個人防護具を着用してください。用途に応じてフェイスシールド、保護ゴーグルおよび保護メガネを着用してください。各用途に適した防じんマスク、防音保護具、作業手袋または特殊な作業エプロンなどを着用し、研削時に発生する粉じんから身体を守ってください。作業中に飛散する様々な異物から目を守ってください。粉じんマスクおよび呼吸マスクなどを着用し、作業中に発生する粉じんから防護してください。騒音の激しい場所で作業を長時間続けると、聴力損失の原因となることがあります。

材料をしっかりと固定してください。材料をクランプ等で固定すると、手で保持する場合よりも安全です。

電動工具をしっかりと保持してください。急に高い反動トルクが発生する場合があります。

マグネシウムを含む材質を加工しないでください。火災が発生する危険があります。

CFRP（炭素繊維強化プラスチック）およびアスベストを含有する材質の加工は行なわないでください。これらの材質は発がん性物質とされています。

電動工具上に銘板やマークを固定する際には、ネジやリペットを使用しないでください。電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。貼付方式の銘板を使用してください。

電動工具メーカーが認証していないアクセサリーは使用しないでください。アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。

必ず先端工具が正しく固定されるかを確認してから、ご使用ください。四角棒用ドリルチャックの場合は、先端工具がさらに正しく嵌合固定されていることが必要です。先端工具が正しく固定されていないと、使用中に先端工具が外れたり、飛んでしまったりすることがあります。これによって怪我をする恐れがあります。

非金属製工具で電動工具の通気孔を定期的に掃除してください。モーターファンは粉じんを装置内へ吸引します。金属粉じんが多く蓄積されると、感電を発生する恐れがあります。

電動工具のランプ光に目を近づけないでください。ランプ光を付近の人物の目に近づけないでください。光源から生じる照射光は目に害を与えることがあります。

電動工具をご自分、他の人物または動物に向けないでください。先のとがった、または熱くなった先端工具で怪我をする恐れがあります。

先端工具の動作がブロックされた場合、直ちに電動工具のスイッチを切ってください。先端工具がブロックされている間は絶対に電動工具のスイッチを再投入しないでください。高い反動トルクをともなうキックバック現象が発生する恐れがあります。安全上の注意に配慮しながら、先端工具がブロックされている原因を調査し、これに対処してください。以下のような原因が考えられます：

• 加工中の工作物に引っかかっている
• 加工中の材料が割れている
• 電動工具の負荷が高すぎる

バッテリー（バッテリーブロック）の使用と取り扱い

バッテリー使用時の火傷、火災、爆発、皮膚その他の負傷発生を回避するため、以下の注意に従ってください：

バッテリーの改造、解体、破砕はお避けください。バッテリーに機械的衝撃を与えないでください。バッテリーが破損していたり、不適切な使用方法をとったりすると、有害な煙および液体が発生する恐れがあります。ここから発生する煙は呼吸器官を刺激する恐れがあります。バッテリーから漏れ出た液体は肌に刺激を与えたり火傷の原因となったりすることがあります。

破損したバッテリーから液体が発生し、隣接物に接触した場合、該当部品への危害を確認し、これを洗浄または交換してください。

バッテリーを熱または火気にさらさないでください。 バッテリーを直射日光にさらさないでください。

バッテリーはご使用になる直前にオリジナル包装から取り出してください。

電動工具での作業を開始する前に電動工具からバッテリーを取り出してください。電動工具が不意に始動すると負傷事故が発生する恐れがあります。

必ず電動工具のスイッチを切ってからバッテリーを差し込んでください。

電動工具のスイッチが切れていることを確認してからバッテリーを取り出してください。

バッテリーはお子様の手に届かないようにしてください。

バッテリーを清潔に保ち、湿気および水から保護してください。バッテリーコンタクトおよび電動工具に汚れが付着している場合には、乾燥した清潔な布でこれを除去してください。

お手持ちのツールに適した正常な純正 FEIN バッテリーのみをご使用ください。不適切な、または破損した、もしくは修理・改造されたバッテリーや模造品、他社製品で作業を行ったり、充電したりすると、火災や爆発の事故が発生する危険があります。

バッテリー充電器の取扱説明書に記載された安全上の注意に従ってください。

手に伝わる振動

本説明書上に記載された振動レベルは EN 62841 の規格に準拠した測定方法で測定されているため、この情報は他の電動工具との比較時にご使用いただけます。また、振動負荷の事前調査にもご使用いただけます。

記載中の振動レベルは電動工具を主な用途にご使用になった場合の代表値を示しています。用途やご使用になる先端工具、保守状況によっては、記載中の振動レベルと異なることがあります。このような場合、作業中の振動負荷が大幅に高くなることがあります。

振動負荷を正確に推測する場合には、電動工具のスイッチを切っている時間やスイッチは入っていても実際に使用していない時間も考慮に入れる必要があります。これにより、作業中の振動負荷は大幅に低下することがあります。

電動工具や先端工具の保守、手の保温、作業フローの計画などの追加的措置を定めることで、作業員を振動負荷から保護してください。

危険粉じんの取り扱い

本工具を使用して工作物を加工すると、危険な粉じんが発生することがあります。

岩石含有物質、塗料溶剤、木材保護剤、船舶用防汚材のアスベスト、アスベスト含有物質、鉛含有塗料、金属、一部の木材、鉱物、ケイ素粒子等の粉じんと接触したり、これらを吸引するとアレルギー反応、気管支炎、癌、不妊の原因となる場合があります。粉じんの吸引によるリスクは暴露状態に依存します。発生する粉じんに適した吸じん方法、防護具を使用し、作業場の換気を充分に行ってください。アスベスト含有材の加工は専門家にご依頼ください。環境によっては、木粉じんや軽金属粉じん、研磨粉じんおよび化学材の高温混合気が引火または爆発の原因となることがあります。粉じん容器の方向への火花飛散、電動工具や研磨物の過剰加熱を回避してください。粉じん容器内の粉じんは適時に除去してください。物質メーカーの加工指示および加工材に定められた各国の規定に従ってください。

取り扱いにあたっての注意

正転・逆転切り替えスイッチの操作は必ずモーターが停止した状態でおこなってください。

電動工具が高熱になりすぎると、ハンドルの LED ランプが点滅します。

過負荷状態になると、電導工具のスイッチが切れます。

警告

火傷の危険。電動工具は使用中に熱くなっている場合があります。電動工具を冷やし

てください：

- 電動工具を置いた後

- ツール交換前

運搬時などに電動工具が不意に作動しないよう、正転・逆転切り替えスイッチを中央位置にしてください。

電動工具は、スイッチを切った状態でのみナットやネジにあてがってください。先端工具が回転中にこれを行なうと滑ってしまう恐れがあります。

締め付け作業および緩め作業を行なう際には、電動工具をネジに対して 90° の垂直状態に保ってください。

電動工具を傾けて使用すると、ネジ頭が破損し、回転力がネジへ伝動されません。

必要以上に長く作動させると、電動工具の消耗が速くなります。

それぞれのネジ締めに適した作動時間を調べ、トルクレンチを使用して実際の締付トルクを確認してください。

作動時間の基準値は、13 ページのグラフに記載されています。

ネジのサイズに応じたインパクトドライバーの設定推奨：

ASCD18-1000W34 (**)
レベル M	max [Nm]	ネジ径 剛性クラス
6 1050 ≥	M 27 ≥ 8.8
5 900 ≥	M 27 ≥ 8.8
4 750 ≥	M 24 ≥ 8.8
3 600 ≥	M 22 ≥ 8.8
2 450 ≥	M 20 ≥ 8.8
1 300 ≥	M 18 ≥ 8.8

ASCD18-1000W34 ( ^** ): 3/4 in から 1/2 in へのレジューサーアダプタをご使用の場合、インパクトレンチはレベル 3 (600 Nm) 以下で使用してください。

ASCD18-300W2 (**)
レベル M	max [Nm]	ネジ径 剛性クラス
6 290 ≥ M	18 ≥ 8.8
5 210 ≥ M	16 ≥ 8.8
4 135 ≥ M	14 ≥ 8.8
3 85 ≥ M	12 ≥ 8.8
2 50 ≥ M	10 ≥ 8.8
1 25 ≥ M	8 ≥ 8.8
ASCD12-150W8 (**)
レベル M	max [Nm]	ネジ径 剛性クラス	ス
6 135 ≥ M	14 ≥ 8.8
5 85 ≥ M	12 ≥ 8.8
4 50 ≥ M	10 ≥ 8.8
3 25 ≥ M	8 ≥ 8.8
2 10 ≥ M	6 ≥ 8.8
1 6	≥ M 5 ≥ 8.8

バッテリーの取り扱い

バッテリーは FEIN 充電器のみを使用して保管、作動、充電させてください。作動温度範囲は 5°C - 45°C (41°F - 113°F) を保ってください。充電プロセスの開始時は、バッテリーの温度がバッテリー作動温度範囲内にあるようにしてください。

LED 表示	意味	措置
1-4個の緑色 LED	充電状態率	運転
赤色の継続点灯光	バッテリーがほぼ空になっています	バッテリーを充電してください
赤色の点滅光	バッテリーが使用可能な状態にありません	バッテリーの温度を作動可能温度にし、充電してください

実際のバッテリー充電状況（パーセント表示）は電動工具のモーターが停止した状態でのみ表示されます。

バッテリーが極度に放電されることが予測されると、モーターが自動停止します。

メンテナンスおよび顧客サービス

過度な環境条件下で金属材料を加工すると、電動工具内部に誘電性を持つ粉じんが溜まる

ことがあります。このため、電動ツールの通気孔から乾燥したオイルフリーエアーを頻繁に吹き付けて、内部の粉じんを除去してください。

アスベストと接触した製品は修理に出さないでください。アスベストで汚染された製品は、各国に適用されているアスベスト含有廃棄物の処理の既定に従って処分してください。

この電動工具に適用される最新の交換パーツリストは、インターネットサイト www.fein.com をご覧ください。

純正交換パーツのみを使用してください。

以下の部品は、必要に応じてお客様ご自身で交換していただけます：

先端工具、バッテリー、ベルトフック、ビット収納箱

保証

製品保証に関しては、本製品が販売される国で定められた法的規定が適用されます。さらに FEIN 社の保証内容に従い、保証が適用されます。

本電動工具の標準付属品には、本取扱説明書に記載または図示されたアクセサリーの一部のみが含まれることがあります。

準拠宣言

CE 宣言は、欧州連合および EFTA (European Free Trade Association) の加盟国、および EU 市場または EFTA 市場向け製品のみを対象として適用されます。EU 市場で製品を販売する際には、UKCA マーキングはその効力を失います。

UKCA 宣言は、イギリス（イングランド、ウェールズ、スコットランド、およびイギリス市場向け製品のみを対象として適用されます。イギリス市場で製品を販売する際には、CE マーキングはその効力を失います。

FEIN 社は、本製品が本取扱説明書の最終頁に記載された一連の基準に準拠していることを宣言します。

技術資料発行者：

C.&E. Fein GmbH,

D-73529 Schwäbisch Gmünd

環境保護、処分

梱包資材、使用済みの電動工具およびアクセサリーは、環境にやさしい資源リサイクルのために分別してください。

バッテリーは必ず完全放電した状態で分別回収用として処分してください。

バッテリーが完全放電されていない場合には、短絡予防措置としてコネクター部に接着テープを貼り、絶縁してください。
