HASZNÁLATI ÚTMUTATÓ ASCD 181000 W34 Select Fein

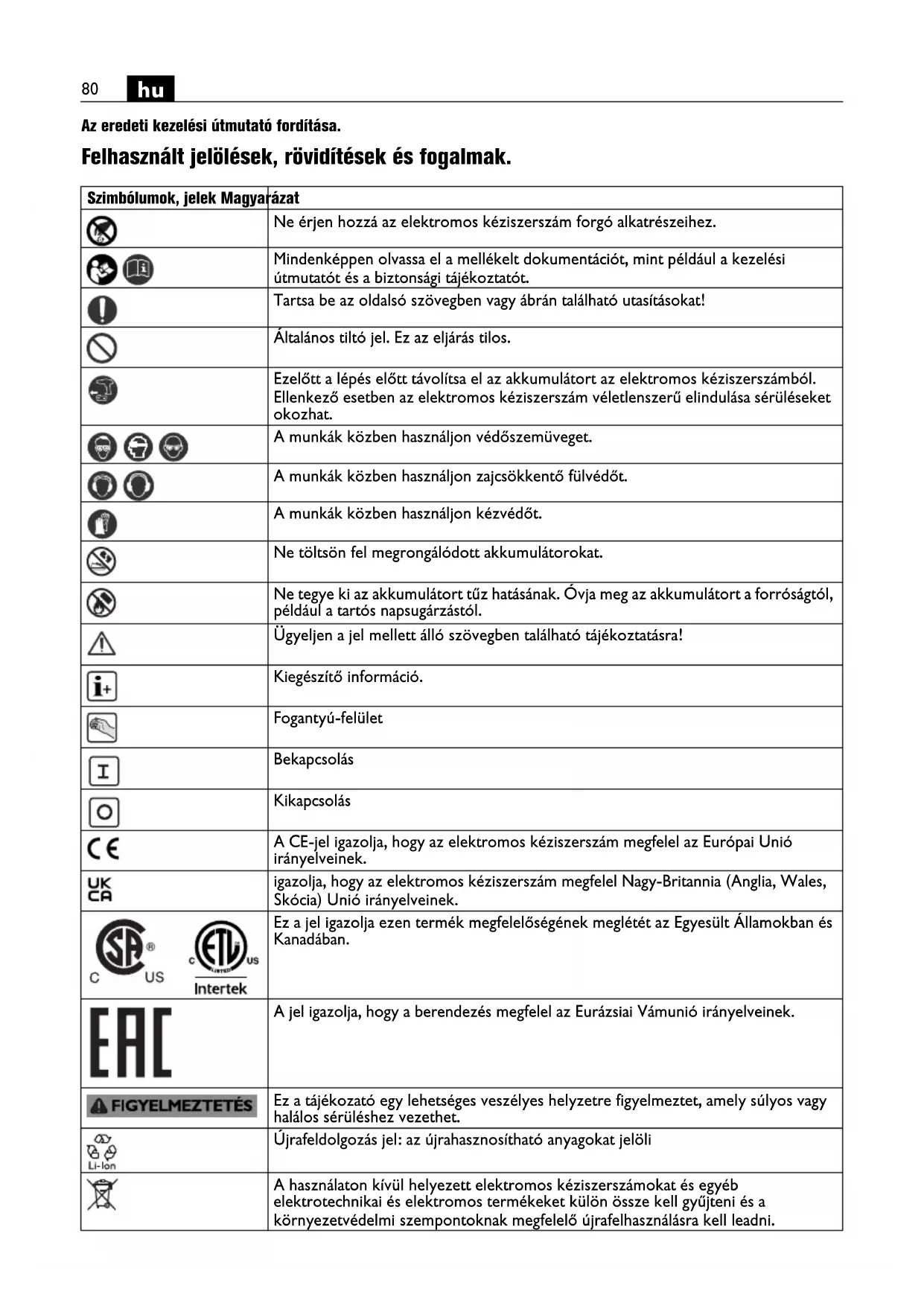

Az eredeti kezelési útmutató fordítása. Felhasznált jelölések, rövidítések és fogalmak. Szimbólumok, jelek Magyarázat Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez. Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Általános tiltó jel. Ez az eljárás tilos. Ezelőtt a lépés előtt távolítsa el az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat. A munkák közben használjon védőszemüveget. A munkák közben használjon zajcsökkentő fülvédőt. A munkák közben használjon kézvédőt. Ne töltsön fel megrongálódott akkumulátorokat. Ne tegye ki az akkumulátort tűz hatásának. Óvja meg az akkumulátort a forróságtól, például a tartós napsugárzástól. Ügyeljen a jel mellett álló szövegben található tájékoztatásra! Kiegészítő információ. Fogantyú-felület Bekapcsolás Kikapcsolás A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. Ez a jel igazolja ezen termék megfelelőségének meglétét az Egyesült Államokban és Kanadában. A jel igazolja, hogy a berendezés megfelel az Eurázsiai Vámunió irányelveinek. Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. Újrafeldolgozás jel: az újrahasznosítható anyagokat jelöli A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni.81

Az Ön biztonsága érdekében. Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat. Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt „Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent Akkumulátor típus Töltőkészülék típusa Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint Alacsony fordulatszám Magas fordulatszám Kemény csavarozási eset, például csavarok és anyák alátétekkel együtt (a csavar átmérőjétől és szilárdságától függően) Rugalmas csavarozási eset, például autófelnik, rugós alátétek, tányérrugók, támcsavarok, hosszabbítók Lágy csavarozási eset puha alap esetén, például fa (a csavar átmérőjétől és hosszától függően), ólom-, vagy fíberalátétek

• Az elektromos kéziszerszámot ezen felül 12 V és 14,4 V feszültséggel is lehet üzemeltetni, ekkor a teljesítményadatok eltérnek a megadottól. (**) Számjegyeket vagy betűket tartalmazhat *** Részben a szállítmány része (Ax – Zx) Jelölés belső célokra Jel Nemzetközi egység Magyarországon használatos egység Magyarázat U V V Elektromos egyenfeszültség f Hz Hz Frekvencia

, rpm, r/min /perc Üresjárati fordulatszám (teljesen feltöltött akkumulátor mellett)

/perc Ütésszám M... Nm Nm Nyomaték (kemény csavarozás) inch coll Belső hatlapos szerszámbefogó egység inch coll Külső négyszöges szerszámbefogó egység Ø mm mm Egy körkeresztmetszetű alkatrész átmérője

dB dB Hangnyomás szint

dB dB Hangteljesítmény szint

pCpeak dB dB Hangnyomásszint csúcsérték K... Szórás m/s

A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően

a rezgési összértékek számtani középértéke m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. Szimbólumok, jelek Magyarázat82

megnevezett dokumentációt a későbbi használathoz őrizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak. Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket. Az elektromos kéziszerszám rendeltetése: ütvecsavarozógép az időjárás hatásaitól védett helyen a FEIN cég által engedélyezett szerszámokkal és tartozékokkal, kézzel vezetett berendezésként, csavarok és anyacsavarok vízhozzávezetés nélküli ki- és behajtására szolgál. Biztonsági információk. Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél tartsa fogva, ha olyan munkát végez, amelynek során a csavar feszültség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. Ügyeljen a munkaterület alatt fekvő rejtett elektromos vezetékekre, gáz- és vízcsövekre. Ellenőrizze a munka megkezdése előtt a munkaterületet, használjon ehhez például egy fémkereső készüléket. A munkák közben használjon zajcsökkentő fülvédőt. Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Tartsa szorosan az elektromos kéziszerszámot. Rövid időre igen nagy nyomaték léphet fel. Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tűzveszély lép fel. Ne munkáljon meg a berendezéssel CFK-t (szénszállal erősített műanyagot) vagy azbesztet tartalmazó anyagokat. Ezek az anyagok rákkeltő hatásúak. Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat. Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte. Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához. Minden használat előtt győződjön meg róla, hogy a betétszerszám biztonságosan rögzítve van. Egy furattal ellátott négyszögletes szerszámbefogó egység esetén a betétszerszámot kiegészítőleg alakzáró módon is biztosítani kell. Laza, vagy nem biztonságosan rögzített betétszerszámok leválhatnak és kirepülhetnek. Ez sérülésekhez vezethet. Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyílásait. A motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat. Sohase nézzen bele közelről az elektromos kéziszerszám lámpája által kibocsátott fénybe. Sohase irányítsa a lámpa fényét a közelben tartózkodó más személyek szemébe. A lámpa által kibocsátott sugárzás káros lehet a szemre. Sohase irányítsa az elektromos kéziszerszámot saját magára, vagy a közelben tartózkodó más személyekre, vagy állatokra. Ez az éles vagy forró szerszámok által okozott sérülésekhez vezethet. Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Ne kapcsolja be ismét az elektromos kéziszerszámot, amíg a betétszerszám le van blokkolva; ellenkező esetben igen magas reakciós nyomatékkal járó visszarugás léphet fel. A biztonsági előírások figyelembe vételével határozza meg és hárítsa el a betétszerszám leblokkolásának okát. Ennek a következő lehetséges okai lehetnek: – Beékelődés a megmunkálás alatt álló munkadarabba – A megmunkálás alatt álló anyag törése – Az elektromos kéziszerszám túlterhelése. Az akkumulátor (akkumulátor-blokk) felhasználása és kezelése. Az akkumulátor kezelése során felmerülő veszélyek, mint égési sérülések, tűz, robbanás, bőrsérülések és egyéb sérülések elkerülésére vegye tekintetbe az alábbi előírásokat: Az akkumulátorokat nem szabad szétszerelni, kinyitni vagy feldarabolni. Ne tegye ki az akkumulátort mechanikus igénybevételnek. Az akkumulátor megrongálódása és szakszerűtlen használata esetén abból káros gőzők és folyadékok távozhatnak. A gőzök ingerelhetik a légutakat. A kilépő akkumulátorfolyadék bőrirritációkat vagy égéses bőrsérüléseket okozhat. Ha az akkkumulátorból kilépő folyadék a szomszédos részeket benedvesíti, ellenőrizze és tisztítsa meg, illetve szükség esetén cserélje ki ezeket a részeket. Ne tegye ki az akkumulátort hőhatásnak, illetve tűz behatásának. Ne tárolja az akkumulátort közvetlen napsütésben. Az akkumulátort csak akkor vegye ki az eredeti csomagolásból, ha használni akarja. Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt vegye ki az akkumulátort az elektromos kéziszerszámból. Ha az elektromos kéziszerszám véletlenszerűen elindul, sérülésveszély áll fenn.83

Az akkumulátort csak kikapcsolt állapotú elektromos kéziszerszámra helyezze fel. Az akkumulátort csak kikapcsolt állapotú elektromos kéziszerszámból távolítsa el. Tartsa távol az akkumulátort a gyerekektől. Tartsa tisztán és folyadékoktól valamint víztől védve az akkumulátort. Az akkumulátor és az elektromos kéziszerszám elszennyeződött csatlakozásait egy tiszta, száraz kendővel tisztítsa meg. Csak kifogástalan állapotú, eredeti FEIN akkumulátorokat használjon, amelyek az Ön elektromos kéziszerszámához vannak előirányzova. A nem az elektromos kéziszerszámhoz való, megrongálódott, javított vagy újrafeldolgozott akkumulátorokkal, utánzatokkal és idegen gyártmányú akkumulátorokkal végzett munka, illetve az ilyen akkumulátorok feltöltése tűz- és/vagy robbanásveszélyes. Tartsa be az akkumulátor töltőkészülék kezelési utasításában található biztonsági előírásokat. Kéz-kar vibráció Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható. A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése. A veszélyes porfajták kezelése Az ezzel a szerszámmal végzett anyaglemunkáló folyamatok során olyan porok keletkeznek, amelyek veszélyesek lehetnek. Egyes porfajták (például azbeszt és azbeszt tartalmú anyagok, ólomtartalmú festékrétegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskéi, festék oldószerek, favédőszerek, a vízi járművek védelmére használt rohadás gátló anyagok) megérintése vagy belélegzése allergiás reakciókat, légúti betegségeket, rákos megbetegedéseket és a szaporodási szervek károsodását válthatják ki. A porok belélegzésével kapcsolatos kockázat az expozíció mértékétől függ. Alkalmazzon a keletkező poroknak megfelelő porelszívást, viseljen személyi védőfelszereléseket és gondoskodjon a munkahely jó szellőzéséről. Az azbeszt tartalmú anyagok megmunkálását bízza szakemberekre. Fa és könnyűfémporok, valamint a csiszolás során keletkező porok és vegyszerek forró keverékei bizonyos körülmények között saját maguktól meggyulladhatnak, vagy robbanást okozhatnak. Gondoskodjon arról, hogy a szikrák ne a portartály felé repüljenek, kerülje el az elektromos kéziszerszám és a csiszolásra kerülő munkadarab túlhevülését, vegye figyelembe az anyag gyártójának megmunkálási előírásait, valamint az adott országban a megmunkálásra kerülő anyagokra vonatkozó érvényes előírásokat. Kezelési tájékoztató. Az irányváltót csak álló motor mellett szabad átkapcsolni. Az elektromos kéziszerszám termikus túlterhelését a fogantyúban elhelyezett LED villogása jelzi. Túlterhelés esetén az elektromos kéziszerszám kikapcsol. Égési sérülés veszély! A betétszerszám használat közben erősen felforrósodhat. Hagyja lehűlni a betétszerszámot: – miután letette az elektromos kéziszerszámot – szerszámcsere előtt. Állítsa a forgásirány-kapcsolót a középső helyzetbe, hogy például szállításnál elkerülje a véletlenszerű üzembe helyezést. Az elektromos kéziszerszámot csak kikapcsolt készülék mellett helyezze fel az anyacsavarra/a csavarra, mivel a forgó szerszám lecsúszhat. Az elektromos kéziszerszámot a be- és kicsavarás során a csavarhoz viszonyítva 90°-os szögben tartsa. Egy ferdén felhelyezett kéziszerszám esetén a csavar feje megrongálódhat és az erő nem kerül átvitelre a csavarra. Egy szükségtelenül hosszú ütési időtartam megnöveli az elektromos kéziszerszám kopását. Határozza meg a mindenkori csavarozási esethez szükséges ütési időtartamot, majd ellenőrizze egy nyomaték-kulccsal a ténylegesen elért forgatónyomatékot. Az ütési időtartamra vonatkozó irányértékek a 13. oldalon az ábrán találhatók. Javaslat az ütvefúrónak a csavarmérettől függő beállítására: ASCD18-1000W34 (**): Ha egy 3/4" - 1/2"-os adapterrel dolgozik, akkor az ütvecsavarozó gépen legfeljebb a 3. fokozatot (600 Nm) használja. ASCD18-1000W34 (**) Fokozat M max [Nm] Csavar-Ø Szilárdsági osztály 61050≥ M 27≥ 8.8 5900 ≥ M 27≥ 8.8 4 750 ≥ M 24 ≥ 8.8 3600 ≥ M 22≥ 8.8 2 450 ≥ M 20 ≥ 8.8 1300 ≥ M 18≥ 8.884

Az akkumulátor kezelése. Az akkumulátort csak az 5 °C – 45 °C (41 °F – 113 °F) üzemi hőmérséklet-tartományban tárolja, üzemeltesse és ebben a tartományban is csak FEIN töltőkészülékekkel töltse. Az akkumulátor hőmérsékletének a töltési folyamat kezdetén az akkumulátor megengedett üzemeltetési hőmérséklet tartományában kell lennie. Az akkumulátor tényleges, százalékban megadott feltöltési szintje csak az elektromos kéziszerszám álló motorja mellett kerül kijelzésre. Mielőtt az akkumulátor mélykisülése bekövetkezne, az elektronika automatikusan kikapcsolja az elektromos kéziszerszámot. Üzembentartás és vevőszolgálat. Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe elektromosan vezetőképes por rakódhat le. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel. Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani. Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg. Csak eredeti pótalkatrészeket használjon. A következő alkatrészeket szükség esetén Ön is kicserélheti: Szerszámok, akkumulátor, övtartó, bitgarázs Jótállás és szavatosság. A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk. Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg. Megfelelőségi nyilatkozat. A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU- vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti. Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti. A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak. A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Környezetvédelem, hulladékkezelés. A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni. Az akkumulátorokat csak kisütött állapotban adja le a megfelelő ártalmatlanításra. Nem teljesen kisütött akkumulátorok esetén elővigyázatosságból, rövidzárlatok megakadályozására a csatlakozókat szigetelőszalaggal szigetelje le. ASCD18-300W2 (**) Fokozat M max [Nm] Csavar-Ø Szilárdsági osztály 6 290 ≥ M 18 ≥ 8.8 5 210 ≥ M 16 ≥ 8.8 4 135 ≥ M 14 ≥ 8.8 385 ≥ M 12≥ 8.8 250 ≥ M 10≥ 8.8 125 ≥ M 8≥ 8.8 ASCD12-150W8 (**) Fokozat M max [Nm] Csavar-Ø Szilárdsági osztály 6 135 ≥ M 14 ≥ 8.8 585 ≥ M 12≥ 8.8 450 ≥ M 10≥ 8.8 325 ≥ M 8≥ 8.8 210 ≥ M 6≥ 8.8 16 ≥ M 5≥ 8.8 LED-kijelző Magyarázat Művelet 1–4 zöld LED Töltési szint kijelzés százalékban Üzemelés piros tartós fény

akkumulátor majdnem üres Töltse fel az akkumulátort piros villogó fény

akkumulátor nem üzemkész Hozza az akkumulátort a megengedett üzemeltetési hőmérséklet tartományba, majd töltse fel85
