| Produkttype | Slagskrutrekker |
| Merke | Fein |
| Modell | ASCD 181000 W34 Select |
| Batterispenning | 18 V |
| Batteritype | Li-ion (original Fein) |
| Verktøyholder | 3/4 tommers hannfirkant (19 mm) |
| Maks dreiemoment (hard skruing) | 1050 Nm |
| Hastigheter | 6 justerbare hastigheter |
| Vekt (i henhold til EPTA) | Omtrent 2,8 kg |
| Mål (L × B × H) | Omtrent 230 × 85 × 260 mm |
| Beskyttelseselektronikk | Automatisk stopp ved overbelastning, LED-indikator i håndtaket |
| Rotasjonsretning | Vender (venstre/høyre) med midtstilt låseposisjon |
| Anbefalt verneutstyr | Vernebriller, hørselsvern, hansker |
| Driftstemperatur for batteri | 5 °C til 45 °C |
| Lydtrykknivå (LpA) | Ikke spesifisert i håndboken |
| Vibrasjonsverdi (ah) | Ikke spesifisert i håndboken |
| Vedlikehold | Rengjør ventilasjonsåpningene med tørr trykkluft, tørr klut for kontaktene |
| Reservedeler | Tilgjengelig på www.fein.com |
| Garanti | I henhold til nasjonale forskrifter og produsentens garantierklæring |
| Medfølgende tilbehør | Batteri, lader, koffert (forbeholdt kommersiell versjon) |
Ofte stilte spørsmål - ASCD 181000 W34 Select Fein
Brukerspørsmål om ASCD 181000 W34 Select Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Skrutrekker i PDF-format gratis! Finn veiledningen din ASCD 181000 W34 Select - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. ASCD 181000 W34 Select av merket Fein.
BRUKSANVISNING ASCD 181000 W34 Select Fein
Hånd-arm-vibrationer
Håntering med batteri.
Vedligeholdelse og kundeservice.
Overensstemmelseserklæring.
Teknisk materiale hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Miljøbeskyttelse, bortskaffelse.
Oversettelse av den originale bruksanvisningen.

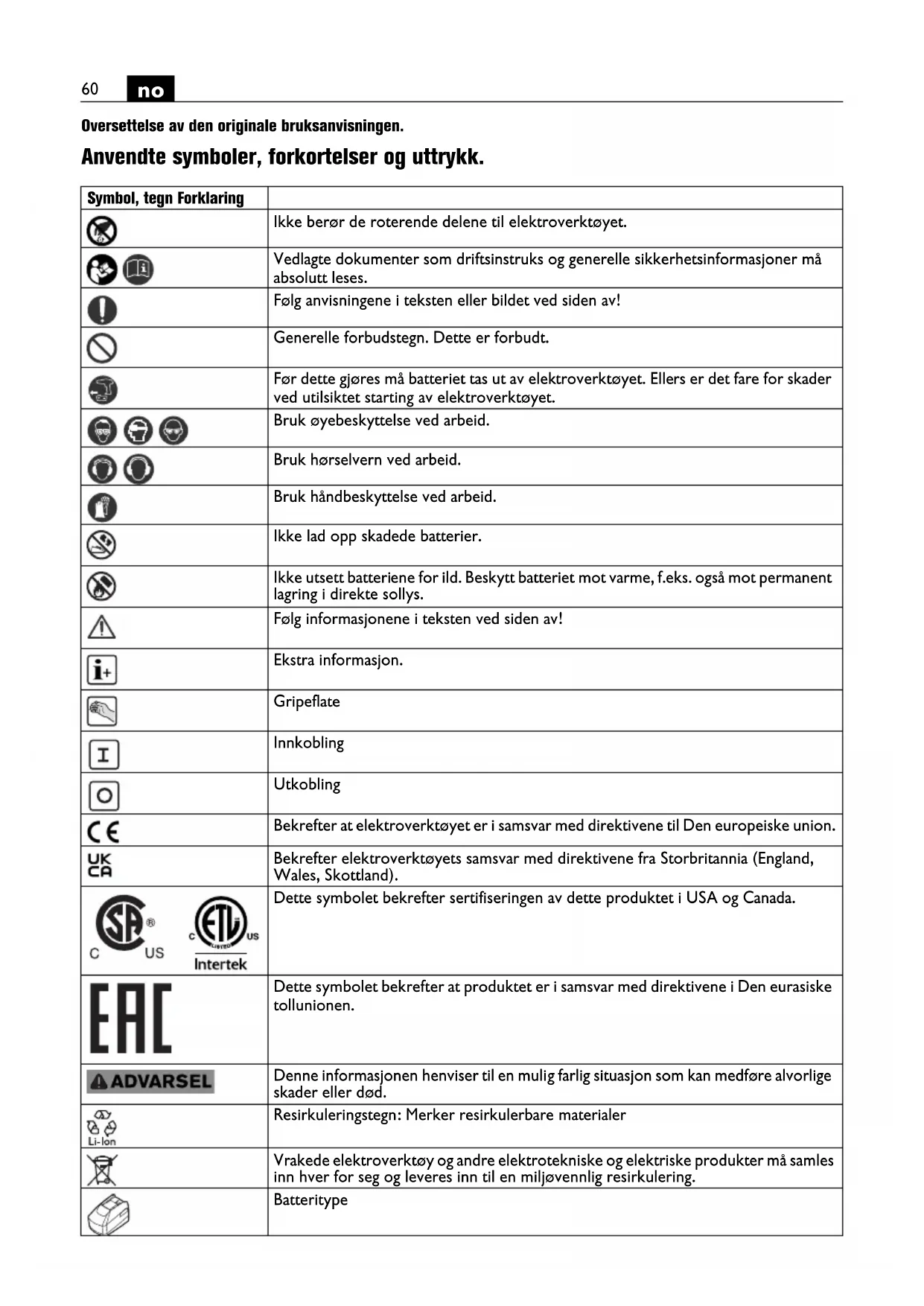

Anvendte symboler, forkortelser og uttrykk.
| Symbol, tegn Forklaring | |
 | Ikke berør de roterende delene til elektroverktøyet. |
 | Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. |
 | Følg anvisningene i teksten eller bildet ved siden av! |
 | Generelle forbudstegn. Dette er forbudt. |
 | Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. |
 | Bruk øyebeskyttelse ved arbeid. |
 | Bruk hørselvern ved arbeid. |
 | Bruk håndbeskyttelse ved arbeid. |
 | Ikke lad opp skadede batterier. |
 | Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lagring i direkte sollys. |
 | Følg informasjonene i teksten ved siden av! |
 | Ekstra informasjon. |
 | Gripeflate |
 | Innkobling |
 | Utkobling |
 | Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. |
 | Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). |
  | Dette symbolet bekrefter sertifiseringen av dette produktet i USA og Canada. |
 | Dette symbolet bekrefter at produktet er i samsvar med direktivene i Den eurasiske tollunionen. |
 | Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. |
| [Y078]Li-ion | Resirkuleringstegn: Merker resirkulerbare materialer |
 | Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. |
 | Batteritype |
| Symbol, tegn | Forklaring |
| Type ladeapparat | |
| Vekt tilsvarende EPTA-Procedure 01 | |
| Lavt turtall | |
| Høyt turtall | |
| Dreiemomentforlop ved hardt underlag, f.eks. skruer og mutre med skive (avhengig av skruediameter og fasthet) | |
| Dreiemomentforlop ved fjærende underlag, f.eks. bilfelger, fjærringer, tallerkenfjærer, stagbolter, forlengelser | |
| Dreiemomentforlop ved mykt underlag, f.eks. tre (avhengig av skruediameteren og skruelengden), bly- eller fiberskiver | |
| * | Elektroverktøyet kan i tillegg drives med spenningsklassene 12 V og 14,4 V med avvikende ytelsesdata. |
| (**) Kan inneholde sifre eller bokstaver | |
| *** Delvis leveranseprogram | |
| (Ax – Zx) Merking for interne formål | |
| Tegn Enhet internasjonal Enhet nasjonal Forklaring | |||
| UV V Elektrisk-likespenning | --- | ||
| fHz | Hz | Frekvens | |
| n_0 | /min, min ^-1 , rpm, r/min | min ^-1 | Tomgangsturtall (ved fullt oppladet batteri) |
| n_S | /min, min ^-1 | /min Slagtall | |
| M... | Nm | Nm | Dreiemoment (hard skrueoppgave) |
| ○ | inch | inch | Verktøyfeste med innvendig sekskant |
| ■ | inch | inch | Verktøyfeste med utvendig firkant |
| ∅ | mm | mm | Diameter til en rund del |
| L_pA | dB | dB | Lydtrykknivå |
| L_wA | dB | dB | Lydeffektnivå |
| L_pCpeak | dB | dB | Maksimalt lydtrykknivå |
| K... | Usikkerhet | ||
| a | m/s ^2 | m/s ^2 | Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger) |
| a_h | m/s ^2 | m/s ^2 | Aritmetisk middelverdi til totalverdiene for vibrasjonene |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basis- og avledede enheter fra det internasjonale enhetssystemet SI. | |
For din egen sikkerhet.
ADVARSEL
Les gjennom alle advarslene og anvisningene. Unnlatelse av å over-
holde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.
Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte
"Generelle sikkerhetsinformasjonene" (dokumentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.
Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.
Elektroverktøyets formål:
Håndført slagskrutrekker for å skru skruer og mutrer inn og ut med elektroverktøy og tilbehør godkjent av FEIN uten vanntilførsel i værbeskyttede omgivelser.
Spesielle sikkerhetsinformasjoner.
Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømledninger. Kontakt mellom skruen og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.
Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeapparat før arbeidet påbegynnes.
Bruk hørselvern ved arbeid.
Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevermasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.
Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hånden.
Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder.
Ikke bearbeid materialer som inneholder magnesium. Det er brannfare.
Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende.
Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.
Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.
Kontroller før hver bruk at innsatsverktøyet har sikkert feste. Ved et firkantet verktøyfeste med boring skal innsatsverktøyet i tillegg sikres formtilpasset. Løse eller innsatsverktøy som ikke har sikkert feste kan løsne eller slynges vekk. Dette kan føre til skader.
Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motorviften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare när det samles for mye metallstøv.
Se aldri fra små avstander inn i lampen til elektroverktøyet. Rett lampelyset aldri mot øynene til andre personer som befinner seg i nærheten. Strålingen som genereres av lampen kan være skadelig for øyet.
Rett ikke el-verktøyet mot deg selv, andre personer eller dyr. Det er fare for skader pga. skarpe eller varme innsatsverktøy.
Slå elektroverktøyet av med en gang når innsatsverktøyet blokkerer. Ikke slå elektroverktøyet på igjen, så lenge innsatsverktøyet er blokkert, det kunne oppstå et tilbakeslag med høyt reaksjonsmoment. Finn ut og fjern årsaken for blokkering av innsatsverktøyet ved å ta hensyn til sikkerhetsinformasjonen. Mulige årsaker kan være:
- Fastklemming i arbeidsstykket som skal bearbeides.
- Materialet som skal bearbeides brytes i stykker.
- Overbelastning av elektroverktøyet.
Bruk og behandling av batteriet (batteriblokken).
Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet:
Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved skader og usakkyndig bruk av batteriet kan det slippe ut skadelig damp og væske. Dampen kan irritere åndedrettsorganene. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut.
Ta batteriet først ut av originalemballasjen när det skal brukes.
Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet starter utilsiktet, er det fare for skader.
Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene på batteriet og elverktøyet med en tørr, ren klut.
Bruk kun intakte originale FEIN-batterier, som er beregnet for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batterier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare.
Følg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen.
Hånd-arm-vibrasjoner
Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.
Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene när maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.
Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Håndtering av farlig støv
I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.
Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.
Bruksinformasjon.
Bruk høyre-/venstre-bryteren kun när motoren står stille.
En termisk overbelastning av elektroverktøyet vises ved at LED-en på håndtaket blinker.
Ved overbelastning utkoples elektroverktøyet.
ADVARSEL
Forbrenningsfare. Innsatsverktøyet kan bli varmt under bruk. La inn-
satsverktøyet avkjøles:
- etter at du har lagt elektroverktøyet fra deg
- før verktøyskiftet
Sett høyre-/venstre-bryteren i midtstilling for å unngå en utilsiktet start, f.eks. ved transport.
Sett elektroverktøyet kun utkoplet opp på mutteren eller skruen, da et elektroverktøy som roterer kan gli utfor.
Hold elektroverktøyet i en vinkel på 90° loddrett mot skruen når du dreier det inn og ut.
Hvis elektroverkstøyet påsettes på skrå kan skruehodet bli skadet og kraften overføres ikke til skruen.
En unødig lang slagtid øker slitasjen på elektroverktøy-et.
Beregn slagtiden for den henholdsvise skrueforbindelsen og kontroller det faktisk oppnådde tiltrekkingsmomentet med en momentnøkkel.
Veiledende verdier for slagtiden er vist i diagrammet på side 13.
Anbefaling for innstilling slagskrutrekker alt etter skrue-størrelse:
| ASCD18-1000W34 (**) | ||||||
| Trinn | M _max | [Nm] | Skrue-∅ | Fasthets | sklasse | |
| 6 | 1 | 0 | 5 | 0 | ≥ | M 2 |
| 5 | 9 | 0 | 0 | ≥ | M | 2 7 |
| 4 750 | ≥ M | 24 ≥ 8.8 | ||||
| 3 | 6 | 0 | 0 | ≥ | M | 2 2 |
| 2 450 | ≥ M | 20 ≥ 8.8 | ||||
| 1 | 3 | 0 | 0 | ≥ | M | 1 8 |
ASCD18-1000W34 ( ^** ): Benytt slagskrutrekkeren ved bruk av en reduksjonsadapter 3/4 in til 1/2 in maksimalt på trinn 3 (600 Nm).
| ASCD18-300W2 (**) | |||||
| Trinn M max [Nm] Skrue-∅ Fasthetsklasse | |||||
| 6 | 2 | 9 | 0 | ≥ | M 1 8 |
| 5 210 | ≥ M 16 ≥ 8.8 | ||||
| 4 135 | ≥ M 14 ≥ 8.8 | ||||
| 3 | 8 | 5 | ≥ | M | 1 2 ≥ |
| 2 | 5 | 0 | ≥ M | 1 | 0 ≥ |
| 1 | 2 | 5 | ≥ M | 8 | ≥ 8 . |
8 8
| ASCD12-150W8 (**) | |||||
| Trinn M max [Nm] Skrue-∅ Fasthetsklasse | |||||
| 6 135 | ≥ M 14 ≥ 8.8 | ||||
| 5 | 8 5 | ≥ M | 1 | 2 | ≥ |
| 4 | 5 0 | ≥ M | 1 | 0 | ≥ |
| 3 | 2 5 | ≥ M | 8 | ≥ 8 | . |
| 2 | 1 0 | ≥ M | 6 | ≥ 8 | . |
| 1 | 6 ≥ | M 5 | ≥ 8 | . | 8 |
8 8 8 8
Vedlikehold og kundeservice.
Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg metallstøv inne i elektroverktøyet. Dette kan forårsake kort-
slutning eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft.
Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.
Den aktuelle reservedelslisten for dette elektroverktøyet finner du på internettet under www.fein.com.
Bruk kun originale reservedeler.
Følgende deler kan du skifte ut selv etter behov:
Innsatsverktøy, batteri, belteholder, bitsgarasje
Reklamasjonsrett og garanti.
Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.
Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.
Samsvarserklæring.
CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.
UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.
Tekniske underlag hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.
Batterier må kun leveres inn til korrekt deponering i utladet tilstand.
Hvis batteriene ikke er helt utladet må kontaktene isoleres med tape, slik at det ikke oppstår en kortslutning.
