ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XSW 2865E SENNHEISER

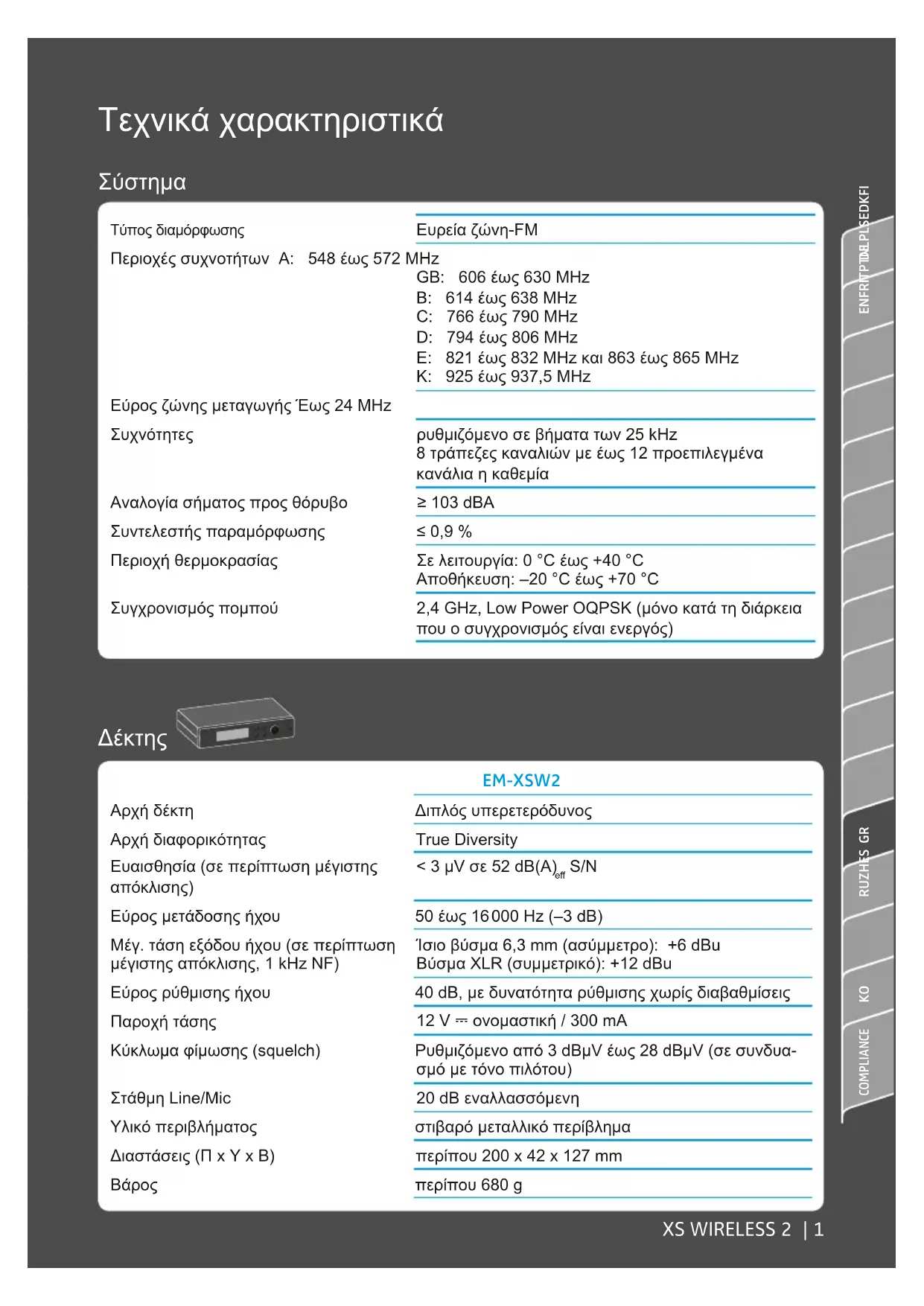

Τεχνικά χαρακτηριστικά
Τεχνικά χαρακτηριστικά
Σύστημα
| Τύπος διαμόρφωσης | Ευρεία ζώνη-FM |
| Περιοχές συχνοτήτων A: 548 έως 572 MHz | GB: 606 έως 630 MHzB: 614 έως 638 MHzC: 766 έως 790 MHzD: 794 έως 806 MHzE: 821 έως 832 MHz και 863 έως 865 MHzK: 925 έως 937,5 MHz |
| Εύρος ζώνης μεταγωγής Έως 24 MHz | |
| Συχνότητες | ρυθμιζόμενο σε βήματα των 25 kHz8 τράπεζες καναλιών με έως 12 προεπιλεγμένα κανάλια η καθεμία |
| Αναλογία σήματος προς θόρυβο | ≥ 103 dBA |
| Συντελεστής παραμόρφωσης | ≤ 0,9 % |
| Περιοχή θερμοκρασίας | Σε λειτουργία: 0 °C έως +40 °CAποθήκευση: -20 °C έως +70 °C |
| Συγχρονισμός πομπού | 2,4 GHz, Low Power OQPSK (μόνο κατά τη διάρκεια που ο συγχρονισμός είναι ενεργός) |
Δέκτης
| EM-XSW2 | |
| Αρχή δέκτη | Διπλός υπερετερόδυνος |
| Αρχή διαφορικότητας | True Diversity |
| Ευαισθησία (σε περίπτωση μέγιστης απόκλισης) | < 3 μV σε 52 dB(A) _eff S/N |
| Εύρος μετάδοσης ήχου | 50 έως 16000 Hz (-3 dB) |
| Μέγ. τάση εξόδου ήχου (σε περίπτωση μέγιστης απόκλισης, 1 kHz NF) | 'Ισιο βύσμα 6,3 mm (ασύμμετρο): +6 dBuΒύσμα XLR (συμμετρικό): +12 dBu |
| Εύρος ρύθμισης ήχου | 40 dB, με δυνατότητα ρύθμισης χωρίς διαβαθμίσεις |
| Παροχή τάσης | 12 V --- ονομαστική / 300 mA |
| Κύκλωμα φίμωσης (squelch) | Ρυθμιζόμενο από 3 dBμV έως 28 dBμV (σε συνδυα-σμό με τόνο πιλότου) |
| Στάθμη Line/Mic | 20 dB εναλλασσόμενη |
| Υλικό περιβλήματος | στιβαρό μεταλλικό περίβλημα |
| Διαστάσεις (Π x Y x B) | περίπου 200 x 42 x 127 mm |
| Βάρος | περίπου 680 g |
Πομπός
SK-XSW
SKM-XSW
e 835 e 865
Ισχύς εξόδου υψηλής συχνό- τητας (HF)
10 mW
Εύρος μετάδοσης ήχου 50 έως
16000 Hz (Line) 80 έως 16000 Hz (Mic)
80 έως 16000 Hz
Είσοδος ήχου 1σιο βύσμα 3,5 mm
(ασύμμετρο)
Μέγ. τάση εισόδου
tut. 1,5 V RMS Mic/ tut. 2,6 V RMS Line @ -30 dB απολαβή
(Mic/Line) σε συντελεστή παραμόρφωσης 3 %
Παροχή τάσης 2 μπαταρίες, τύπου ΑΑ, 1,5 V
Χρόνος λειτουργίας περίπου 10 ώρες
Τύπος μικροφώνου – Δυναμικό Πυκνωτής,
συνεχής πόλωση
Ευαισθησία εισόδου κάψας – 1,5 mV/Pa 1,8 mV/Pa
Διάγραμμα κατευθυντικότητας
- Καρδιοειδές Υπερκαρδιοειδές
Εύρος ρύθμισης ευαισθησίας πομπού
0 έως –30 dB ρυθμιζόμενο σε βήματα των 10 dB
Υλικό περιβλήματος
ανθεκτικό ABS
Διαστάσεις
περίπου 71 x 96 x 28 mm (Π x Y x B)
περίπου 260 x 50 mm (Μ x ∅)
Bápoç
περίπου 95 g
περίπου 245 g
Μικρόφωνο
ME 2-2
ME 3-II
Αρχή μετατροπής
Πυκνωτής, συνεχής πόλωση
Πυκνωτής, συνεχής πόλωση
Ευαισθησία
20 mV/Pa
1,6 mV/Pa
Διάγραμμα κατευθυντικότητας
Σφαιρικό
Καρδιοειδές
Μέγιστη στάθμη πίεσης ήχου
130 dB
150 dB
Трофоботικό NT 12-5CW
Ονομαστική τάση εισόδου 100 έως 240 V\~
Συχνότητα ηλεκτρικού δικτύου 50 ή 60 Hz
Ρεύμα εισόδου ≤ 200 mA
Ονομαστική τάση εξόδου 12 V =
Ρεύμα εξόδου ≤ 500 mA
Κατανάλωση ισχύος σε αναμονή ≤ 0,075 W @230 V AC
≤ 0,1 W @115 V AC
Κατηγορία ενεργειακής απόδοσης DoE Level VI
Περιοχή θερμοκρασίας 0 °C έως +40 °C
Θερμοκρασία αποθήκευσης -20 °C έως +60 °C
Σχετική υγρασία αέρα μέγ. 95 %
Βάρος (χωρίς προσαρμογέα) περίπου 65 g
Μήκος καλωδίου περίπου 1,83 m
Αντιστοίχιση επαφών βύσματος
EM-XSW2 SK-XSW CI 1-N
Μονοφωνικό ίσιο αρσενι-Μονοφωνικό ίσιο αρκό βύσμα 6,3 mm σενικό βύσμα 3,5 mm
Μονοφωνικό ίσιο αρσε- Μονοφωνικό ίσιο αρ- νικό βύσμα 6,3 mm σενικό βύσμα 3,5 mm
Μονοφωνικό ίσιο αρ- σενικό βύσμα 3,5 mm
Υποδοχή DC για τροφοδοτικό
Δηλώσεις κατασκευαστή
Εγγύηση
Η εταιρεία Sennheiser electronic GmbH & Co. KG παρέχει για αυτήν τη συσκευή εγγύηση για 24 μήνες. Τους τρέχοντες έγκυρους όρους εγγύησης μπορείτε να τους βρείτε στο διαδίκτυο στη διεύθυνση www.sennheiser.com ή στην αντιπροσωπεία της Sennheiser.
Σε συμφωνία με τις παρακάτω απαιτήσεις
• Ευρωπαϊκή οδηγία ΑΗΗΕ (2012/19/ΕΕ)
- Ευρωπαϊκή οδηγία για μπαταρίες (2013/56/ΕΕ & 2006/66/ΕΕ)
Υποδείξεις για την απόρριψη
Το σύμβολο του διαγραμμένου τροχοφόρου κάδου απορριμμάτων στο προϊόν, την μπαταρία ή/και τη συσκευασία υποδεικνύει ότι αυτά τα προϊόντα δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα στο τέλος της διάρκειας ζωής τους, αλλά σε ξεχωριστό σύστημα συλλογής απορριμμάτων. Για τις συσκευασίες τηρήστε τις νομοθετικές διατάξεις για τη διαλογή απορριμμάτων που ισχύουν στη χώρα σας.
Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτών των προϊόντων, απευθυνθείτε στο δήμο σας, το δημόσιο σημείο συλλογής ή απόρριψης ή στην αντιπροσωπεία της Sennheiser.
Η ξεχωριστή συλλογή των αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού, των μπαταριών και των συ - σκευασιών συμβάλλει στη προώθηση της επαναχρησιμοποίησης ή/και της ανακύκλωσης και στην αποτροπή των αρνητικών συνεπειών εξαιτίας π.χ. της ύπαρξης πιθανών τοξικών ουσιών. Με αυτόν τον τρόπο συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος και της υγείας.
Συμμόρφωση CE
· C€
• Ευρωπαϊκή οδηγία RoHS (2011/65/EE)
• Ευρωπαϊκή οδηγία ΗΜΣ (2014/30/ΕΕ)
- Ευρωπαϊκή οδηγία χαμηλής τάσης (2014/35/ΕΕ)
Με την παρούσα ο/η Sennheiser electronic GmbH & Co. KG, δηλώνει ότι ο ραδιοεξοπλισμός XS WIRELESS 2 (αποτελείται από SKM-XSW, SK-XSW, EM-XSW2) πληροί την οδηγία 2014/53/EE.
Η δήλωση διατίθεται στο διαδίκτυο στη διεύθυνση www.sennheiser.com/download. Πριν από την έναρξη χρήσης πρέπει να ενημερωθείτε σχετικά με τους κατά τόπο ισχύοντες κανονισμούς.
Για πληροφορίες σχετικά με εγκρίσεις και πιστοποιήσεις ανατρέξτε στο κεφάλαιο „Compliance“.
