MANUALE UTENTE XSW 2865E SENNHEISER

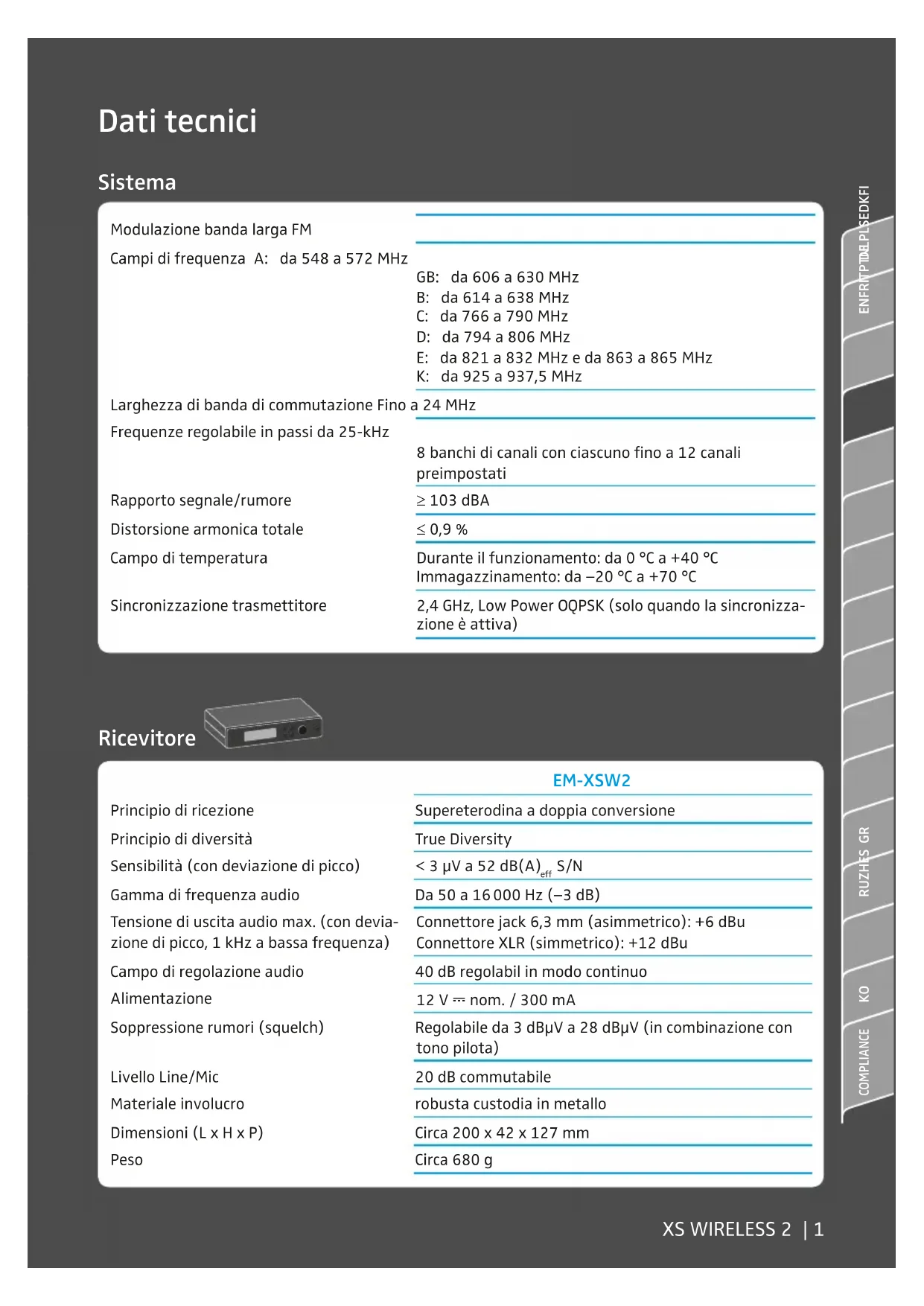

Modulazione banda larga FM

Campi di frequenza A: da 548 a 572 MHz

GB: da 606 a 630 MHz

B: da 614 a 638 MHz

C: da 766 a 790 MHz

D: da 794 a 806 MHz

E: da 821 a 832 MHz e da 863 a 865 MHz

K: da 925 a 937,5 MHz

Larghezza di banda di commutazione Fino a 24 MHz

Frequenze regolabile in passi da 25-kHz

8 banchi di canali con ciascuno fino a 12 canali preimpostati

Rapporto segnale/rumore

≥ 103 dBA

Distorsione armonica totale

≤ 0,9 %

Campo di temperatura

Durante il funzionamento: da 0 °C a +40 °C Immagazzinamento: da -20 °C a +70 °C

Sincronizzazione trasmettitore

2,4 GHz, Low Power OQPSK (solo quando la sincronizzazione è attiva)

Ricevitore

EM-XSW2

Principio di ricezione

Principio di diversità

Sensibilità (con deviazione di picco)

Gamma di frequenza audio

Tensione di uscita audio max. (con deviazione di picco, 1 kHz a bassa frequenza)

Campo di regolazione audio

Alimentazione

Soppressione rumori (squelch)

Livello Line/Mic

Materiale involucro

Supereterodina a doppia conversione

True Diversity

< 3 μV a 52 dB(A) _eff S/N

Da 50 a 16 000 Hz (-3 dB)

Connettore jack 6,3 mm (asimmetrico): +6 dBu

Connettore XLR (simmetrico): +12 dBu

40 dB regolabil in modo continuo

12 V = nom. / 300 mA

Regolabile da 3 dBμV a 28 dBμV (in combinazione con tono pilota)

20 dB commutabile

robusta custodia in metallo

Circa 200 x 42 x 127 mm

Circa 680 g

Trasmettitore

SK-XSW

SKM-XSW

e 835 e 865

Potenza in uscita HF 10 mW

Gamma di frequenza audio da 50 a 16 000 Hz(Line)da 80 a 16 000 Hz (Mic)

da 80 a 16000 Hz

Ingresso audio Presa jack 3,5 mm –

Tensione di ingresso max. (Mic/Line) con 3 % di distorsione armonica

tip. 1,5 V_RMS Mic/ tip. 2,6 V_RMS Line @ -30 dB Gain

Alimentazione 2 batterie, tipo AA, 1,5 V

Tempo di funzionamento circa 10 ore

Tipo di microfono – dinamico condensatore,

prepolarizzato

Sensibilità d'ingresso capsula – 1,5 mV/Pa 1,8 mV/Pa

Caratteristiche direzionali – cardioide supercardioide

Campo di regolazione sensibilità trasmettitore

da 0 a -30 dB regolabile in passi da 10 dB

Materiale involucro ABS robusto

Peso circa 95 g circa 245 g

Microfoni

ME 2-2

Principio del convertitore

Sensibilità

Caratteristiche direzionali

Livello max. di pressione acustica

ME 3-II

condensatore,	condensatore,
prepolarizzato	prepolarizzato

20 mV/Pa 1,6 mV/Pa

omnidirezionale cardioide

130 dB 150 dB

Alimentatore NT 12-5CW

Tensione d'ingresso nominale da 100 a 240 V\~

Frequenza di rete 50 o 60 Hz

Corrente di ingresso ≤ 200 mA

Tensione nominale d'uscita

12 V =

Corrente d'uscita ≤ 500 mA

Potenza assorbita in stand-by ≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

Classe di efficienza energetica

DoE Level VI

Campo di temperatura

da 0 °C a +40 °C

Temperatura di

da -20^ a +60^

immagazzinamento

Umidità relativa dell'aria

max. 95%

Peso (senza adattatore)

circa 65 g

Lunghezza del cavo circa 1,83 m

Disposizione degli attacchi

EM-XSW2 SK-XSW CI 1-N

Connettore jack mono 6,3 mm

Connettore jack 3,5 mm Connettore jack mono 6,3 mm

Connettore jack 3,5 mm

Pure diagram of a tool or probe without any text, numbers, or symbols

Line +

Connettore XLR-3

Connettore jack 3,5 mm

Connettore DC per alimentazione

Dichiarazioni del costruttore

Garanzia

Per questo prodotto Sennheiser electronic GmbH & Co. KG offre una garanzia di 24 mesi. Le condizioni di garanzia attualmente valide possono essere consultate sul sito Internet www.sennheiser.com oppure presso un centro servizi Sennheiser.

In conformità alle seguenti prescrizioni

• Direttiva RAEE (2012/19/UE)

- Direttiva sulle batterie (2013/56/UE & 2006/66/UE)

Indicazioni per lo smaltimento

Il simbolo barrato del bidone dei rifiuti su ruote, presente sul prodotto o sulle relative pile/batterie e/o confezione, indica che, a utilizzo terminato, i prodotti non possono essere smaltiti con i rifiuti domestici, ma devono essere conferiti in impianti di smaltimento separati. Per quanto riguarda le confezioni, osservare le disposizioni di legge in materia di raccolta differenziata vigenti nel proprio Paese.

Ulteriori informazioni sul riciclo dei presenti prodotti sono disponibili presso la propria amministrazione comunale, nei punti di raccolta o ritiro o presso il centro servizi Sennheiser di fiducia.

La raccolta differenziata di apparecchi elettrici ed elettronici vecchi, di pile/batterie e confezioni serve a incentivare il riutilizzo e/o la valorizzazione dei materiali e a evitare effetti negativi causati, ad es., da sostanze potenzialmente dannose contenute in essi. In tal modo si dà un importante contributo alla tutela dell'ambiente e della salute.

Conformità CE

• C€

• Direttiva RoHS (2011/65/UE)
• Direttiva CEM (2014/30/UE)
- Direttiva sulla bassa tensione (2014/35/UE)

Il fabbricante, Sennheiser electronic GmbH & Co. KG, dichiara che il tipo di apparecchiatura radio XS WIRELESS 2 (composto da SKM-XSW, SK-XSW e EM-XSW2) è conforme alla direttiva 2014/53/UE.

La dichiarazione è disponibile in Internet sul sito www.sennheiser.com/download. Prima della messa in funzione, osservare le disposizioni specifiche del Paese di competenza.

Per informazioni sulle omologazioni e sulle certificazioni consultare il capitolo „Compliance“.
