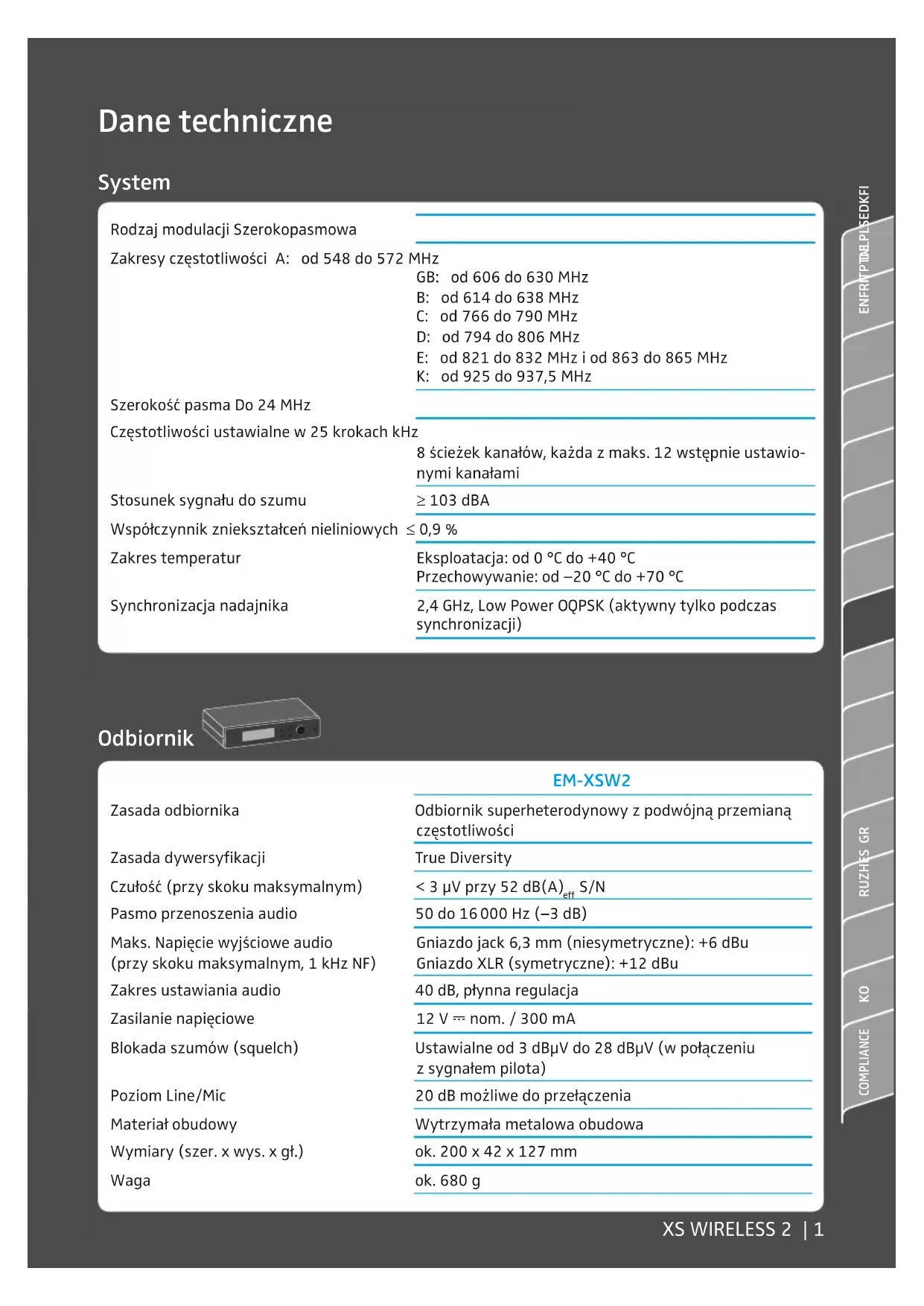

INSTRUKCJA OBSŁUGI XSW 2865E SENNHEISER

Rodzaj modulacji Szerokopasmowa
Zakresy częstotliwości A: od 548 do 572 MHz	GB: od 606 do 630 MHzB: od 614 do 638 MHzC: od 766 do 790 MHzD: od 794 do 806 MHzE: od 821 do 832 MHz i od 863 do 865 MHzK: od 925 do 937,5 MHz
Szerokość pasma Do 24 MHz
Częstotliwości ustawialne w 25 krokach kHz	8 ścieżek kanałów, każda z maks. 12 wstępnie ustawio-nymi kanałami
Stosunek sygnału do szumu	≥ 103 dBA
Współczynnik zniekształceń nieliniowych ≤ 0,9 %
Zakres temperatur	Eksploatacja: od 0 °C do +40 °CPrzechowywanie: od -20 °C do +70 °C
Synchronizacja nadajnika	2,4 GHz, Low Power OQPSK (aktywny tylko podczas synchronizacji)

Odbiornik

	EM-XSW2
Zasada odbiornika	Odbiornik superheterodynowy z podwójną przemianą częstotliwości
Zasada dywersyfikacji	True Diversity
Czułość (przy skoku maksymalnym)	< 3 μV przy 52 dB(A) _eff S/N
Pasmo przenoszenia audio	50 do 16 000 Hz (-3 dB)
Maks. Napięcie wyjściowe audio (przy skoku maksymalnym, 1 kHz NF)	Gniazdo jack 6,3 mm (niesymetryczne): +6 dBuGniazdo XLR (symetryczne): +12 dBu
Zakres ustawiania audio	40 dB, płynna regulacja
Zasilanie napięciowe	12 V = nom. / 300 mA
Blokada szumów (squelch)	Ustawialne od 3 dBμV do 28 dBμV (w połączeniu z sygnałem pilota)
Poziom Line/Mic	20 dB możliwe do przełączenia
Materiał obudowy	Wytrzymała metalowa obudowa
Wymiary (szer. x wys. x gł.)	ok. 200 x 42 x 127 mm
Waga	ok. 680 g

Nadajnik

SK-XSW

SKM-XSW

e 835 e 865

Moc wyjściowa HF 10 mW

Pasmo przenoszenia audio od 50 do 16 000 Hz (Line) od 80 do 16000 Hz od 80 do 16 000 Hz (Mic)

Wejście audio Gniazdo jack 3,5 mm –

Maks. napięcie wejściowe typ. 1,5 V RMS Mic/ (Mic/Line) przy 3 % współczynniku zniekształceń nieliniowych typ. 2,6 V RMS Line @ -30 dB Gain

Zasilanie napięciowe 2 baterie typ AA, 1,5 V

Czas pracy ok. 10 godzin

Typ mikrofonu – Dynamiczny Kondensator, stale

spolaryzowany

Czułość wejściowa gniazd, - 1,5 mV/Pa 1,8 mV/Pa zamknięcie

Charakterystyka kierunkowości – Kardioidalna Superkardioidalna Zakres ustawień czułości 0 do -30 dB ustawialne w 10 krokach dB

Material obudowy Solidna obudowa ABS

Wymiary ok. 71 x 96 x 28 mm ok. 260 x 50 mm (dt. x ∅) (szer. x wys. x gt.)

Waga ok. 95 g ok. 245 g

Mikrofony

ME 2-2
ME 3-II

Przetwornik	Kondensator, stale spolaryzowany	Kondensator, stale spolaryzowany
Czułość	20 mV/Pa	1,6 mV/Pa
Charakterystyka kierunkowości	Dookolna	Kardioidalna
Maks. poziom ciśnienia akustycznego	130 dB	150 dB

Sieć NT 12-5CW

Znamionowe napięcie wejściowe od 100 do 240 V\~

Częstotliwość sieci 50 lub 60 Hz

Prąd wejściowy ≤ 200 mA

Znamionowe napięcie wyjściowe

Prąd wyjściowe ≤ 500 mA

Pobór mocy w trybie gotowości

12 V =

≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

Klasa wydajności energetycznej

Zakres temperatur

Temperatura przechowywania

Względna wilgotność powietrza

Waga (bez adaptera)

Długość kabla

DoE Level VI

od 0 °C do +40 °C

od -20 °C do +60 °C

maks. 95 %

ok. 65 g

ok. 1,83 m

Przypisanie pinów

EM-XSW2 SK-XSW CI 1-N

Wtyk jack 6,3 mm mono

Wtyk jack 3,5 mm

Pure diagram of a tool or probe without any text, numbers, or symbols

Wtyk XLR-3

Wtyk jack 3,5 mm

Złącze DC zasilanie

Wtyk jack 6,3 mm mono Wtyk jack 3,5 mm

Line +

Deklaracje producenta

Gwarancja

Sennheiser electronic GmbH & Co. KG udziela na ten produkt 24-miesięcznej gwarancji. Aktualnie obowiązujące warunki gwarancji można uzyskać w Internecie na stronie www.sennheiser.com lub u przedstawiciela firmy Sennheiser.

Zgodnie z następującymi wymaganiami

• Dyrektywa WEEE (2012/19/UE)

- Dyrektywa w sprawie baterii i akumulatorów (2013/56/UE & 2006/66/UE)

Informacje dotyczące utylizacji

Symbol przekreślonego śmietnika na kółkach, umieszczony na produkcie, baterii / akumulatorze i / lub opakowaniu, oznacza, że produktów tych nie należy wyrzucać do pojemnika na zwykłe odpady komunalne po zakończeniu ich eksploatacji, lecz należy je przekazać do specjalnego punktu recyk- lingu. W przypadlu opakowań prosimy uwzględnić krajowe przepisy ustawowe dotyczące segregacji odpadów.

Dalsze informacje dotyczące recyklingu tych produktów można uzyskać w lokalnym urzędzie gminy, komunalnych punktach zbiórki odpadów lub u lokalnego przedstawiciela firmy Sennheiser.

Oddzielne zbieranie zużytych urządzeń elektrycznych i elektronicznych, baterii / akumulatorów opakowań służy wspieraniu odzysku i/lub ponownego wykorzystania surowców wtórnych oraz minimalizowaniu ich negatywnych skutków, np. ze względu zawartość potencjalnie szkodliwych substancji. W ten sposób przyczyniają się Państwo do ochrony środowiska i zdrowia.

Zgodność WE

• C€

• Dyrektywa RoHS (2011/65/UE)
• Dyrektywa EMC (2014/30/UE)
• Dyrektywa niskiego napięcia (2014/35/UE)

Sennheiser electronic GmbH & Co. KG niniejszym oświadcza, że typ urządzenia radiowego XS WIRELESS 2 (składa się z SKM-XSW, SK-XSW, EM-XSW2) jest zgodny z dyrektywą 2014/53/UE.

Deklaracja jest dostępna w Internecie na stronie www.sennheiser.com/download. Przed uruchomie-niem należy uwzględnić obowiązujące przepisy krajowe.

Informacje dotyczące atestów i certyfikatów znajdują się w rozdziale „Compliance”.
