XSW 1835 - Mikrofon SENNHEISER - Bezpłatna instrukcja obsługi

Typ produktu	Bezprzewodowy system mikrofonowy
Marka	Sennheiser
Model	XSW 1835
Zakresy częstotliwości	A: 548-572 MHz, B: 614-638 MHz, C: 766-790 MHz, D: 794-806 MHz, E: 821-832 MHz i 863-865 MHz, K: 925-937,5 MHz
Szerokość pasma przełączania	Do 24 MHz
Liczba kanałów	8 banków częstotliwości z maksymalnie 10 zaprogramowanymi kanałami
Stosunek sygnał/szum	≥ 103 dBA
Całkowite zniekształcenia harmoniczne	≤ 0,9 %
Zasada działania odbiornika	Różnorodność anteny z przełączaniem
Pasmo przenoszenia	50-16 000 Hz (-3 dB)
Napięcie wyjściowe audio	Jack 6,3 mm niesymetryczny: +6 dBu, XLR symetryczny: +12 dBu
Zasilanie odbiornika	12 V / 300 mA (przez zasilacz sieciowy w zestawie)
Wymiary odbiornika	Ok. 200 x 42 x 127 mm
Waga odbiornika	Ok. 340 g
Typ nadajnika	SK-XSW (krawatowy) lub SKM-XSW (ręczny)
Moc wyjściowa RF	10 mW
Zasilanie nadajnika	2 baterie AA 1,5 V
Czas pracy	Ok. 10 godzin
Typ kapsuły	Dynamiczny
Charakterystyka kierunkowa	Kardioidalna
Gwarancja	24 miesiące
Materiał obudowy	Wytrzymały ABS
Zakres temperatury pracy	0 °C do +40 °C
Zakres temperatury przechowywania	-20 °C do +70 °C
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Unikać wilgoci.
Bezpieczeństwo	Używać wyłącznie zalecanych baterii, nie wystawiać na działanie wody.
Części zamienne i naprawialność	Skontaktować się z autoryzowanym centrum serwisowym Sennheiser.

Często zadawane pytania - XSW 1835 SENNHEISER

Jak zsynchronizować nadajnik z odbiornikiem?

Użyj funkcji automatycznej synchronizacji za pomocą przycisku sync na odbiorniku. Umieść nadajnik w pobliżu i naciśnij sync. Komunikacja odbywa się w paśmie 2,4 GHz.

Jakich baterii używać do nadajnika?

Użyj dwóch baterii AA 1,5 V. Zalecane są baterie alkaliczne dla optymalnego czasu pracy około 10 godzin.

Jaki jest zasięg systemu?

Zasięg zależy od warunków środowiskowych, ale w typowym użytkowaniu może wynosić do 30 metrów w linii widzenia.

Jak wybrać wolny kanał częstotliwości?

Odbiornik oferuje 8 banków częstotliwości z 10 zaprogramowanymi kanałami każdy. Użyj funkcji automatycznego skanowania, aby znaleźć wolny kanał.

Czy mogę używać jednocześnie kilku mikrofonów XSW 1835?

Tak, możesz używać do 8 nadajników jednocześnie, pod warunkiem ustawienia ich na różnych kanałach w tym samym banku.

Jak czyścić mikrofon?

Wyczyść kratkę i obudowę miękką, suchą szmatką. W przypadku uporczywych plam użyj lekko wilgotnej szmatki, a następnie natychmiast osusz.

Co robić w przypadku szumów lub zakłóceń?

Sprawdź, czy używasz wolnego kanału. Odsuń odbiornik od źródeł zakłóceń, takich jak routery Wi-Fi. W razie potrzeby wyreguluj squelch.

Jaki typ złącza ma odbiornik?

Odbiornik posiada wyjście jack 6,3 mm niesymetryczne i wyjście XLR symetryczne. Można przełączać poziom Line/Mic.

Jak wymienić kapsułę mikrofonu?

Kapsuła SKM-XSW jest wymienna. Odkręć delikatnie kratkę i wymień kapsułę na inną kompatybilną z serii XSW.

Czy ten system jest kompatybilny z innymi markami?

Odbiornik i nadajnik są zaprojektowane do współpracy ze sobą. Nie ma gwarancji kompatybilności z innymi systemami bezprzewodowymi.

INSTRUKCJA OBSŁUGI XSW 1835 SENNHEISER

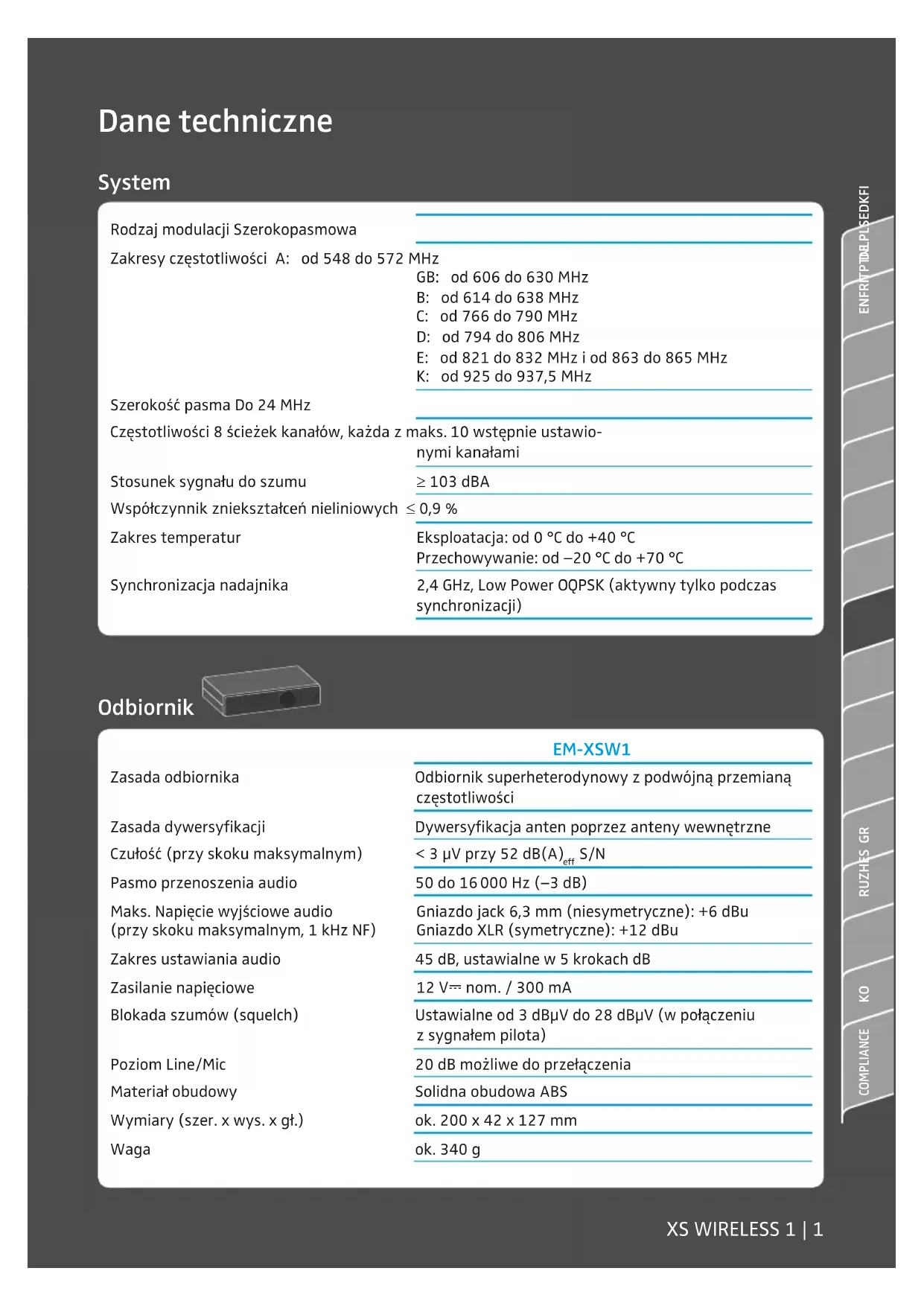

Rodzaj modulacji Szerokopasmowa
Zakresy częstotliwości A: od 548 do 572 MHz	GB: od 606 do 630 MHzB: od 614 do 638 MHzC: od 766 do 790 MHzD: od 794 do 806 MHzE: od 821 do 832 MHz i od 863 do 865 MHzK: od 925 do 937,5 MHz
Szerokość pasma Do 24 MHz
Częstotliwości 8 ścieżek kanałów, każda z maks. 10 wstępnie ustawio-nymi kanałami
Stosunek sygnału do szumu	≥103 dBA
Współczynnik zniekształceń nieliniowych ≤0,9 %
Zakres temperatur	Eksploatacja: od 0 °C do +40 °CPrzechowywanie: od -20 °C do +70 °C
Synchronizacja nadajnika	2,4 GHz, Low Power OQPSK (aktywny tylko podczas synchronizacji)

Odbiornik

	EM-XSW1
Zasada odbiornika	Odbiornik superheterodynowy z podwójną przemianą częstotliwości
Zasada dywersyfikacji	Dywersyfikacja anten poprzez anteny wewnętrzne
Czułość (przy skoku maksymalnym)	< 3 μV przy 52 dB(A) eff S/N
Pasmo przenoszenia audio	50 do 16 000 Hz (-3 dB)
Maks. Napięcie wyjściowe audio (przy skoku maksymalnym, 1 kHz NF)	Gniazdo jack 6,3 mm (niesymetryczne): +6 dBuGniazdo XLR (symetryczne): +12 dBu
Zakres ustawiania audio	45 dB, ustawialne w 5 krokach dB
Zasilanie napięciowe	12 V= nom. / 300 mA
Blokada szumów (squelch)	Ustawialne od 3 dBμV do 28 dBμV (w połączeniu z sygnałem pilota)
Poziom Line/Mic	20 dB możliwe do przełączenia
Materiał obudowy	Solidna obudowa ABS
Wymiary (szer. x wys. x gł.)	ok. 200 x 42 x 127 mm
Waga	ok. 340 g

Nadajnik

SK-XSW

SKM-XSW

e 825

e 835

Moc wyjściowa HF 10 mW

Pasmo przenoszenia audio od 50 do 16 000 Hz (Line)	od 80 do	od 80 do
od 80 do 16 000 Hz (Mic)	14000 Hz	16000 Hz

Wejście audio Gniazdo jack 3,5 mm –

Maks. napięcie wejściowe(Mic/Line) przy 3 % współczynniku zniekształceń nieliniowych

typ. 1,5 VRMS Mic/typ. 2,6 VRMS Line@ -30 dB Gain

Zasilanie napięciowe 2 baterie typ AA, 1,5 V 2 baterie typ AA, 1,5 V

Czas pracy ok. 10 godzin

Typ mikrofonu – Dynamiczny

Czułość wejściowa gniazd, – 1,5 mV/Pa zamknięcie

Charakterystyka kierunkowości – Kardioidalna

Zakres ustawień czułości 0 do -30 dB ustawialne w 10 krokach dB nadajnika

Material obudowy Solidna obudowa ABS

Wymiary

ok. 71 x 96 x 28 mm(szer. x wys. x gt.)

ok. 260 x 50 mm(dt. x ∅)

Waga ok. 95 g ok. 245 g

Mikrofony

Przetwornik

Kondensator, stale spolaryzowany

Kondensator, stale spolaryzowany

Kondensator, stale spolaryzowany

Czułość 20 mV/Pa 1,6 mV/Pa 0,6 mV/Pa

Charakterystyka kierunkowości Dookolna Kardioidalna Kardioidalna

Maks. poziom ciśnienia 130 dB 150 dB 147 dB

akustycznego

Sieć NT 12-5CW

Znamionowe napięcie wejściowe od 100 do 240 V\~

Częstotliwość sieci 50 lub 60 Hz

Prąd wejściowy ≤ 200 mA

Znamionowe napięcie wyjściowe 12 V=

Prąd wyjściowy ≤ 500 mA

Pobór mocy w trybie gotowości ≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

Klasa wydajności energetycznej DoE Level VI

Zakres temperatur od 0 °C do +40 °C

Temperatura przechowywania od -20 °C do +60 °C

Względna wilgotność powietrza maks. 95 %

Waga (bez adaptera) <ok. 65 g

Długość przewodu <ok. 1,83 m

Przypisanie pinów

EM-XSW1

Wtyk jack 6,3 mm mono Wtyk XLR-3

SK-XSW

Wtyk jack 3,5 mm

Deklaracje producenta

Gwarancja

Sennheiser electronic GmbH & Co. KG udziela na ten produkt 24-miesięcznej gwarancji. Aktualnie obowiązujące warunki gwarancji można uzyskać w Internecie na stronie www.sennheiser.com lub u przedstawiciela firmy Sennheiser.

Zgodnie z następującymi wymaganiami

• Dyrektywa WEEE (2012/19/UE)

- Dyrektywa w sprawie baterii i akumulatorów (2013/56/UE & 2006/66/UE)

Informacje dotyczące utylizacji

Symbol przekreślonego śmietnika na kółkach, umieszczony na produkcie, baterii / akumulatorze i / lub opakowaniu, oznacza, że produktów tych nie należy wyrzucać do pojemnika na zwykłe odpady komunalne po zakończeniu ich eksploatacji, lecz należy je przekazać do specjalnego punktu recyk- lingu. W przypadlu opakowań prosimy uwzględnić krajowe przepisy ustawowe dotyczące segregacji odpadów.

Dalsze informacje dotyczące recyklingu tych produktów można uzyskać w lokalnym urzędzie gminy, komunalnych punktach zbiórki odpadów lub u lokalnego przedstawiciela firmy Sennheiser.

Oddzielne zbieranie zużytych urządzeń elektrycznych i elektronicznych, baterii / akumulatorów opakowań służy wspieraniu odzysku i/lub ponownego wykorzystania surowców wtórnych oraz minimalizowaniu ich negatywnych skutków, np. ze względu zawartość potencjalnie szkodliwych substancji. W ten sposób przyczyniają się Państwo do ochrony środowiska i zdrowia.

Zgodność WE

• C€

• Dyrektywa RoHS (2011/65/UE)
• Dyrektywa EMC (2014/30/UE)
• Dyrektywa niskiego napięcia (2014/35/UE)

Sennheiser electronic GmbH & Co. KG niniejszym oświadcza, że typ urządzenia radiowego XS WIRELESS 1 (składa się z SKM-XSW, SK-XSW, EM-XSW1) jest zgodny z dyrektywą 2014/53/UE.

Deklaracja jest dostępna w Internecie na stronie www.sennheiser.com/download. Przed uruchomie-niem należy uwzględnić obowiązujące przepisy krajowe.

Informacje dotyczące atestów i certyfikatów znajdują się w rozdziale „Compliance”.
