Caractéristique	Détails
Type de microphone	Microphone sans fil à main
Fréquence de fonctionnement	Range de fréquence UHF
Réponse en fréquence	50 Hz - 18 kHz
Directivité	Cardioïde
Portée	Jusqu'à 100 mètres en champ libre
Durée de vie de la batterie	Jusqu'à 10 heures
Poids	Environ 300 g
Utilisation recommandée	Performances live, conférences, interviews
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité excessive
Informations générales	Compatible avec les systèmes de sonorisation professionnels

FOIRE AUX QUESTIONS - XSW 1835 SENNHEISER

Comment puis-je connecter le microphone SENNHEISER XSW 1835 à mon récepteur ?

Assurez-vous que le récepteur et le microphone sont allumés. Utilisez le câble audio fourni pour connecter le récepteur à votre système de son. Ensuite, appuyez sur le bouton 'Sync' sur le microphone et le récepteur pour établir la connexion.

Que faire si le son est faible ou absent ?

Vérifiez que le microphone est correctement allumé et que les piles ne sont pas épuisées. Assurez-vous également que le récepteur est bien connecté à votre système audio et que le volume est réglé correctement.

Comment changer les piles du microphone ?

Retirez le couvercle du compartiment à piles situé à l'arrière du microphone. Remplacez les piles usagées par de nouvelles piles de type AA, en respectant la polarité indiquée, puis refermez le couvercle.

Le microphone fonctionne-t-il avec des appareils Bluetooth ?

Non, le SENNHEISER XSW 1835 utilise une connexion sans fil UHF et n'est pas compatible avec les appareils Bluetooth.

Comment régler la fréquence du microphone ?

Utilisez le menu du récepteur pour sélectionner une fréquence. Assurez-vous que le microphone et le récepteur sont réglés sur la même fréquence pour une bonne communication.

Que faire si le signal est intermittent ou s'il y a des interférences ?

Essayez de déplacer le récepteur et le microphone plus près l'un de l'autre. Évitez les obstacles physiques entre eux et éloignez-vous des sources d'interférences telles que les téléphones portables ou d'autres appareils électroniques.

Comment nettoyer mon microphone SENNHEISER XSW 1835 ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur du microphone. Évitez d'utiliser des produits chimiques ou des solutions liquides qui pourraient endommager l'appareil.

Le SENNHEISER XSW 1835 est-il étanche ?

Non, le SENNHEISER XSW 1835 n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des conditions humides.

MODE D'EMPLOI XSW 1835 SENNHEISER

Caractéristiques techniques

Dati tecnici

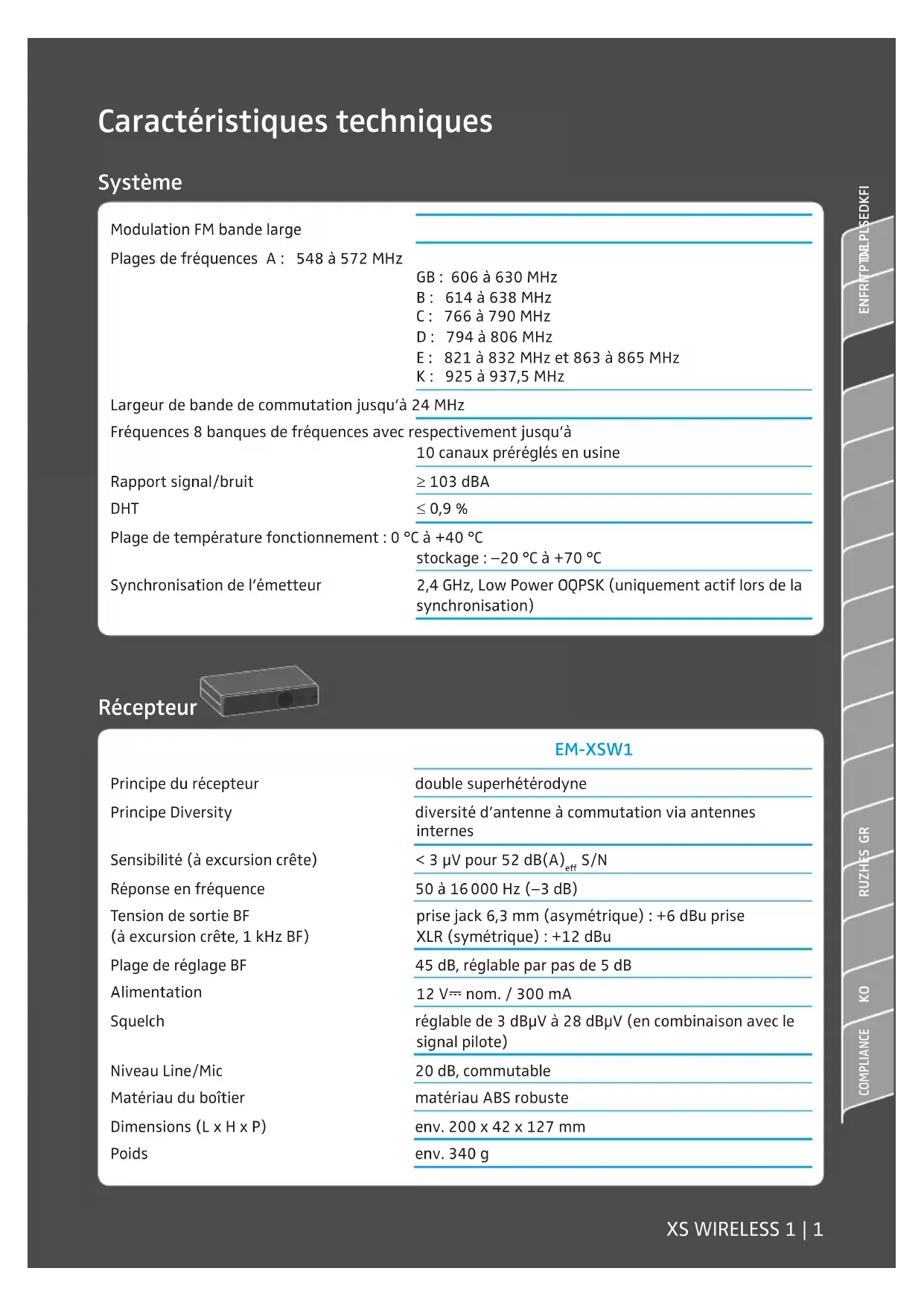

Caractéristiques techniques

Système

Plages de fréquences A : 548 à 572 MHz

GB : 606 à 630 MHz

B : 614 à 638 MHz

C: 766 à 790 MHz

D : 794 à 806 MHz

E: 821 à 832 MHz et 863 à 865 MHz

K: 925 à 937,5 MHz

Largeur de bande de commutation jusqu'à 24 MHz

Fréquences 8 banques de fréquences avec respectivement jusqu'à

10 canaux préréglés en usine

Rapport signal/bruit

≥ 103 dBA

DHT

≤ 0,9 %

Plage de température fonctionnement : 0 °C à +40 °C

stockage: -20^ à +70^

Synchronisation de l'émetteur

2,4 GHz, Low Power OQPSK (uniquement actif lors de la synchronisation)

Récepteur

EM-XSW1

Principe du récepteur

Principe Diversity

Sensibilité (à excursion crête)

Réponse en fréquence

Tension de sortie BF

(à excursion crête, 1 kHz BF)

Plage de réglage BF

Alimentation

Squelch

Niveau Line/Mic

Matériau du boîtier

double superhétérodyne

diversité d'antenne à commutation via antennes internes

< 3 μV pour 52 dB(A) _eff S/N

50 à 16 000 Hz (-3 dB)

prise jack 6,3 mm (asymétrique) : +6 dBu prise

XLR (symétrique) : +12 dBu

45 dB, réglable par pas de 5 dB

12 V== nom. / 300 mA

réglable de 3 dBμV à 28 dBμV (en combinaison avec le signal pilote)

20 dB, commutable

matériau ABS robuste

env. 200 x 42 x 127 mm

env. 340 g

Émetteurs

SK-XSW

e 825

SKM-XSW

e 835

Puissance de sortie HF 10 mW

Réponse en fréquence 50 à 16 000 Hz (Line)

80 à 14 000 Hz 80 à 16 000 Hz

80 à 16 000 Hz (Mic)

Entrée audio prise jack 3,5 mm

Tension d'entrée maxi

(Mic/Line) à 3 % DHT

typ. 1,5 V _RMS Mic/

typ. 2,6 V _RMS Line

@ -30 dB gain

Alimentation 2 piles de type AA, 1,5 V 2 piles de type AA, 1,5 V

Autonomie env. 10 heures

Type de micro – dynamique

Sensibilité d'entrée (capsule)

1,5 mV/Pa

Directivité

cardioïde

Sensibilité de l'émetteur

0 à -30 dB, réglable par pas de 10 dB

Matériau du boîtier

matériau ABS robuste

Dimensions

env. 71 x 96 x 28 mm

(L × H × P)

env. 260 x 50 mm

(L × ∅)

Poids

env. 95 g

env. 245 g

Microphones

	ME 2-2	ME 3-II	e 908T
Principe transducteur	statique,à polarisation permanente	statique,à polarisation permanente	statique,à polarisation permanente
Sensibilité	20 mV/Pa	1,6 mV/Pa	0,6 mV/Pa
Directivité	omnidirectionnelle	cardioïde	cardioïde
Max. SPL	130 dB	150 dB	147 dB

Bloc secteur NT 12-5CW

Tension d'entrée nominale 100 à 240 V\~

Fréquence secteur 50 ou 60 Hz

Courant d'entrée ≤ 200 mA

Courent de sortie ≤ 500 mA

Tension de sortie nominale

12 V=

Consommation en mode veille ≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

Catégorie de rendement énergétique

DoE Level VI

Plage de température

0 °C à +40 °C

Température de stockage

-20 °C à +60 °C

Humidité relative de l'air

max. 95 %

Poids (sans adaptateur)

env. 65 g

Longeur du câble env. 1,83 m

Brochage des connecteurs

EM-XSW1

Jack mono 6,3 mm Connecteur XLR-3

SK-XSW

Jack 3,5 mm

Garantie

Sennheiser electronic GmbH & Co. KG offre une garantie de 24 mois sur ce produit. Pour avoir les conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser.

En conformité avec les exigences suivantes

• Directive WEEE (2012/19/UE)

- Directive Piles et Accumulateurs (2013/56/UE & 2006/66/UE)

Notes sur la gestion de fin de vie

Le symbole de la poubelle sur roues barrée d'une croix sur le produit, la pile/batterie et/ou l'emballage signifie que ces produits, arrivés en fin de vie, ne doivent pas être jetés dans les ordures ménagères, mais faire l'objet d'une collecte séparée.

Vous obtiendrez plus d'informations sur le recyclage de ces produits auprès de votre municipalité, auprès des points de collecte communaux ou auprès de votre partenaire Sennheiser.

L'objectif principal de la collecte séparée des déchets d'équipements électriques et électroniques, des piles/batteries et des emballages est de promouvoir le réemploi et/ou le recyclage et de prévenir les effets négatifs sur la santé et l'environnement dus à des polluants potentiellement contenus. Vous contribuerez ainsi à la préservation de l'environnement et à la protection de la santé.

Déclaration de conformité pour la CE

• C€

• Directive RoHS (2011/65/UE)
• Directive CEM (2014/30/UE)
• Directive Basse Tension (2014/35/UE)

Le soussigné, Sennheiser electronic GmbH & Co. KG, déclare que l'équipement radioélectrique du type XS WIRELESS 1 (consistant en SKM-XSW, SK-XSW et EM-XSW1) est conforme à la directive 2014/53/UE.

Vous trouverez cette déclaration sur www.sennheiser.com/download. Avant d'utiliser ces produits, veuillez observer les dispositions légales en vigueur dans votre pays !

Vous trouverez des informations relatives aux autorisations et aux certifications dans le chapitre « Compliance ».

Declaration requise par la FCC et l'Industry Canada

Cet appareil est conforme à la Partie 15 des réglementations de la FCC. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage, et,
(2) l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillages susceptible d'en compromettre le fonctionnement.

Cet appareil est conforme à la Partie 15 des réglementations de la FCC. Son utilisation est soumise à la condition qu'il ne doive pas provoquer d'interférences gênantes..

Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont reserves uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.!

ICet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe B, dans le cadre de la Partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, provoquer des interférences gênantes pour les communications radio. Des risques d'interférences ne peuvent toutefois pas être totalement exclus dans certaines installations. Dans le cas d'interférences gênantes pour la réception des émissions de radio ou télédiffusées (il suffit, pour le constater, d'allumer et d'éteindre l'équipement), l'utilisateur est invité à prendre l'une des mesures suivantes pour les éliminer :

• Réorienter ou déplacer l'antenne réceptrice.
• Eloigner l'équipement du récepteur.
• Brancher l'équipement sur une prise ou un circuit différent de celui du récepteur.
• Consulter un revendeur ou un technicien de radio ou télévision expérimenté.

Toute modification non expressément approuvée par Sennheiser electronic Corp. peut annuler le droit de l'utilisateur à l'emploi de l'équipement en question.

CAN ICES-3 (B)/NMB-3(B):

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays !
