ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XSW 1835 SENNHEISER

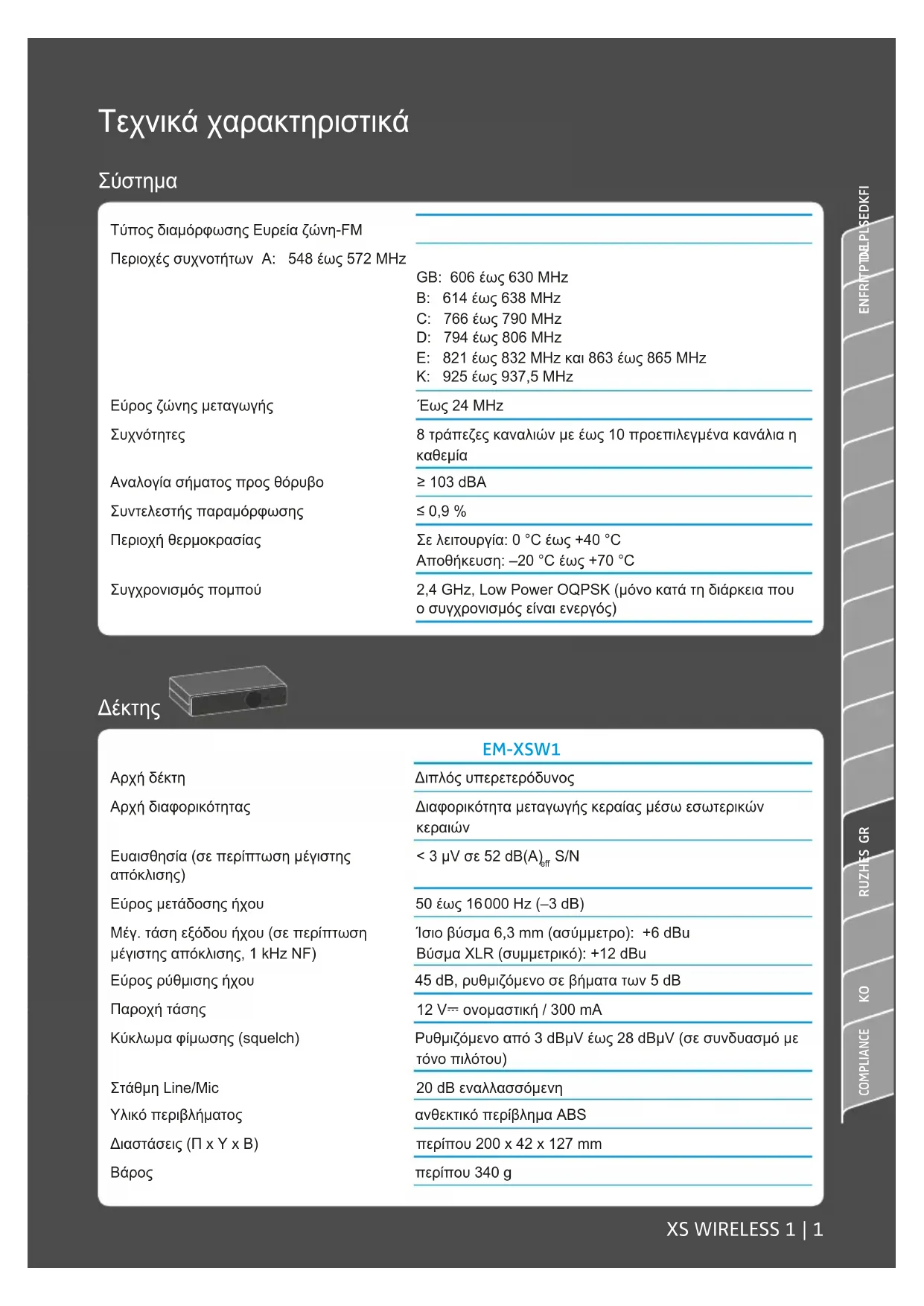

Τεχνικά χαρακτηριστικά

Τεχνικά χαρακτηριστικά

Σύστημα

Τύπος διαμόρφωσης Ευρεία ζώνη-FM

Περιοχές συχνοτήτων Α: 548 έως 572 MHz

GB: 606 éως 630 MHz

B: 614 éως 638 MHz

C: 766 éως 790 MHz

D: 794 éως 806 MHz

E: 821 έως 832 MHz και 863 έως 865 MHz

Εύρος ζώνης μεταγωγής

Συχνότητες

Αναλογία σήματος προς θόρυβο

Συντελεστής παραμόρφωσης

Περιοχή θερμοκρασίας

Συγχρονισμός πομπού

'Εως 24 MHz

8 τράπεζες καναλιών με έως 10 προεπιλεγμένα κανάλια η καθεμία

≥ 103 dBA

≤ 0,9 %

Σε λειτουργία: 0 °C έως +40 °C

Αποθήκευση: -20 °C έως +70 °C

2,4 GHz, Low Power OQPSK (μόνο κατά τη διάρκεια που ο συγχρονισμός είναι ενεργός)

Δέκτης

EM-XSW1

Αρχή δέκτη	Διπλός υπερετερόδυνος
Αρχή διαφορικότητας	Διαφορικότητα μεταγωγής κεραίας μέσω εσωτερικών κεραιών
Ευαισθησία (σε περίπτωση μέγιστης απόκλισης)	< 3 μV σε 52 dB(A) _eff S/N
Εύρος μετάδοσης ήχου	50 έως 16000 Hz (-3 dB)
Μέγ. τάση εξόδου ήχου (σε περίπτωση μέγιστης απόκλισης, 1 kHz NF)	'Ισιο βύσμα 6,3 mm (ασύμμετρο): +6 dBuΒύσμα XLR (συμμετρικό): +12 dBu
Εύρος ρύθμισης ήχου	45 dB, ρυθμιζόμενο σε βήματα των 5 dB
Παροχή τάσης	12 V--- ονομαστική / 300 mA
Κύκλωμα φίμωσης (squelch)	Ρυθμιζόμενο από 3 dBμV έως 28 dBμV (σε συνδυασμό με τόνο πιλότου)
Στάθμη Line/Mic	20 dB εναλλασσόμενη
Υλικό περιβλήματος	ανθεκτικό περίβλημα ABS
Διαστάσεις (Π x Y x B)	περίπου 200 x 42 x 127 mm
Βάρος	περίπου 340 g

Πομπός

SK-XSW

SKM-XSW

e

Ισχύς εξόδου υψηλής συχνότητας (HF)

10 mW

Εύρος μετάδοσης ήχου 50 έως 16000 Hz (Line)

80 έως 14000 Hz 80 έως 16000 Hz

80 έως 16000 Hz (Mic)

Είσοδος ήχου 'Ισιο βύσμα 3,5 mm

(ασύμμετρο)

Μέγ. τάση εισόδου

TUT. 1,5 V _RMS Mic/

(Mic/Line) σε συντελεστή

TUTI. 2,6 V _RMS Line

παραμόρφωσης 3 %

@ -30 dB απολαβή

Παροχή τάσης 2 μπαταρίες, τύπου ΑΑ, 1,5 V 2 μπαταρίες, τύπου ΑΑ, 1,5 V

Χρόνος λειτουργίας περίπου 10 ώρες

Τύπος μικροφώνου – Δυναμικό

Ευαισθησία εισόδου κάψας –

1,5 mV/Pa

Διάγραμμα κατευθυντικότητας

Καρδιοειδές

Εύρος ρύθμισης ευαισθησίας πομπού

0 έως –30 dB ρυθμιζόμενο σε βήματα των 10 dB

Υλικό περιβλήματος

ανθεκτικό ABS

Διαστάσεις

περίπου 71 x 96 x 28 mm

( × Y × B)

περίπου 260 x 50 mm

(M x ∅)

Μικρόφωνο

Αρχή μετατροπής

ME 2-2

ME 3-II

e 908T

Πυκνωτής, συνεχής πόλωση

Πυκνωτής, συνεχής πόλωση

Πυκνωτής, συνεχής πόλωση

Ευαισθησία

20 mV/Pa

1,6 mV/Pa

0,6 mV/Pa

Διάγραμμα κατευθυντικότητας

Σφαιρικό

Καρδιοειδές

Καρδιοειδές

Μέγιστη στάθμη πίεσης ήχου

130 dB

150 dB

147 dB

Трофоботικό NT 12-5CW

Ονομαστική τάση εισόδου 100 έως 240 V\~

Συχνότητα ηλεκτρικού δικτύου 50 ή 60 Hz

Ρεύμα εισόδου ≤ 200 mA

Ονομαστική τάση εξόδου

12 V=

Ρεύμα εξόδου ≤ 500 mA

Κατανάλωση ισχύος σε αναμονή ≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

Κατηγορία ενεργειακής απόδοσης

DoE Level VI

Περιοχή θερμοκρασίας

0 °C éως +40 °C

Θερμοκρασία αποθήκευσης

-20 °C éως +60 °C

Σχετική υγρασία αέρα

μέγ. 95 %

Βάρος (χωρίς προσαρμογέα)

περίπου 65 g

Μήκος καλωδίου

περίπου 1,83 m

Αντιστοίχιση επαφών βύσματος

EM-XSW1 SK-XSW

Μονοφωνικό ίσιο αρσενικό βύσμα 6,3 mm

Βύσμα XLR-3

Μονοφωνικό ίσιο αρσενικό βύσμα 3,5 mm

Η εταιρεία Sennheiser electronic GmbH & Co. KG παρέχει για αυτήν τη συσκευή εγγύηση για 24 μήνες. Τους τρέχοντες έγκυρους όρους εγγύησης μπορείτε να τους βρείτε στο διαδίκτυο στη διεύθυνση www.sennheiser.com ή στην αντιπροσωπεία της Sennheiser.

Σε συμφωνία με τις παρακάτω απαιτήσεις

• Ευρωπαϊκή οδηγία ΑΗΝΕ (2012/19/ΕΕ)

• Ευρωπαϊκή οδηγία για μπαταρίες (2013/56/ΕΕ & 2006/66/ΕΕ)

Υποδείξεις για την απόρριψη

Το σύμβολο του διαγραμμένου τροχοφόρου κάδου απορριμμάτων στο προϊόν, την μπαταρία ή/και τη συσκευασία υποδεικνύει ότι αυτά τα προϊόντα δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα στο τέλος της διάρκειας ζωής τους, αλλά σε ξεχωριστό σύστημα συλλογής απορριμμάτων. Για τις συσκευασίες τηρήστε τις νομοθετικές διατάξεις για τη διαλογή απορριμμάτων που ισχύουν στη χώρα σας.

Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτών των προϊόντων, απευθυνθείτε στο δήμο σας, το δημόσιο σημείο συλλογής ή απόρριψης ή στην αντιπροσωπεία της Sennheiser.

Η ξεχωριστή συλλογή των αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού, των μπαταριών και των συσκευασιών συμβάλλει στη προώθηση της επαναχρησιμοποίησης ή/και της ανακύκλωσης και στην αποτροπή των αρνητικών συνεπειών εξαιτίας π.χ. της ύπαρξης πιθανών τοξικών ουσιών. Με αυτόν τον τρόπο συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος και της υγείας.

Συμμόρφωση CE

• C€
• Ευρωπαϊκή οδηγία RoHS (2011/65/EE)
• Ευρωπαϊκή οδηγία ΗΜΣ (2014/30/ΕΕ)
• Ευρωπαϊκή οδηγία χαμηλής τάσης (2014/35/ΕΕ)

Με την παρούσα ο/η Sennheiser electronic GmbH & Co. KG, δηλώνει ότι ο ραδιοεξοπλισμός XS WIRELESS 1 (αποτελείται από SKM-XSW, SK-XSW, EM-XSW1) πληροί την οδηγία 2014/53/EE.

Η δήλωση διατίθεται στο διαδίκτυο στη διεύθυνση www.sennheiser.com/download. Πριν από την έναρξη χρήσης πρέπει να ενημερωθείτε σχετικά με τους κατά τόπο ισχύοντες κανονισμούς.

Για πληροφορίες σχετικά με εγκρίσεις και πιστοποιήσεις ανατρέξτε στο κεφάλαιο „Compliance“.
