KÄYTTÖOHJE XSW 1835 SENNHEISER

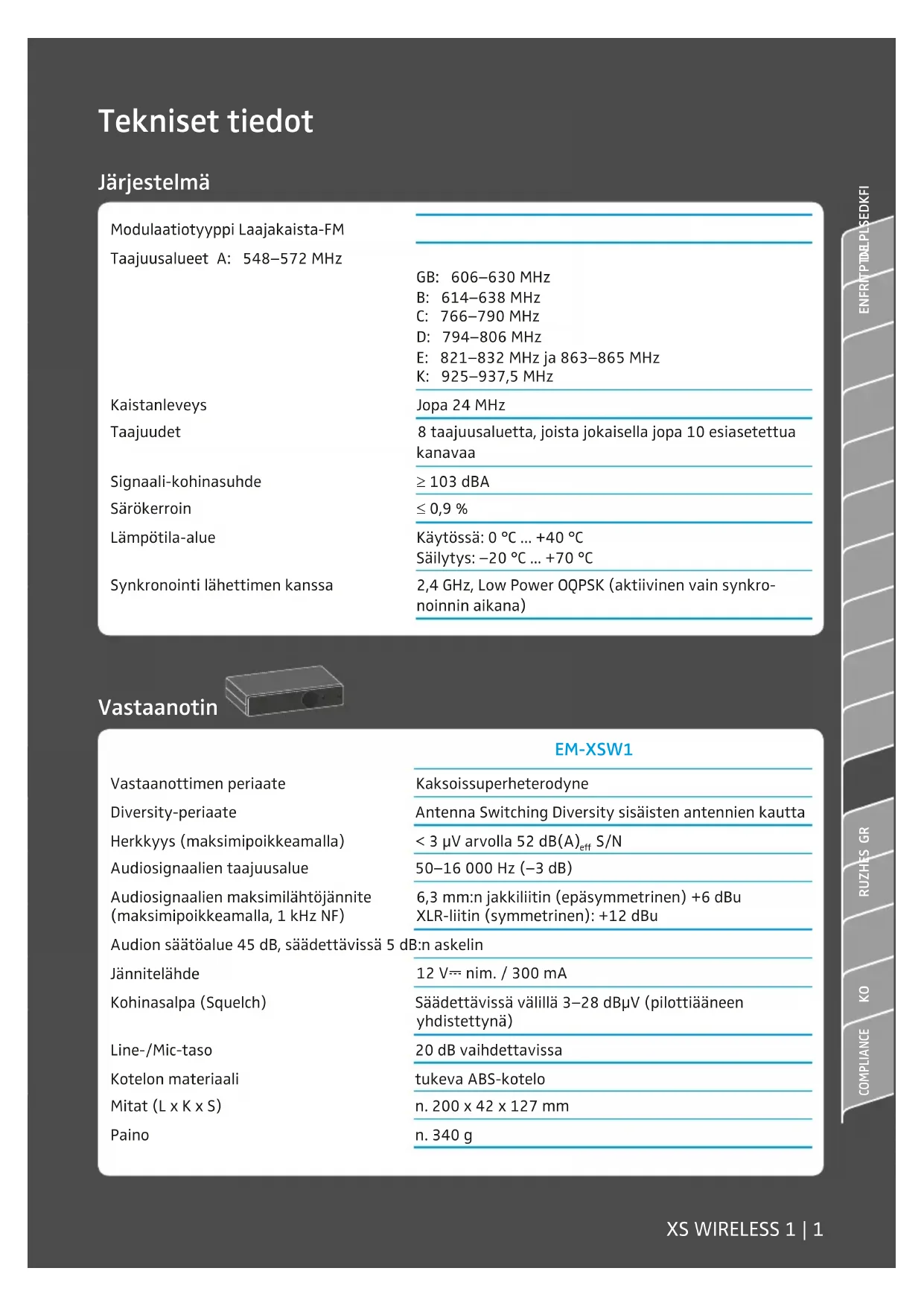

Modulaatiotyyppi Laajakaista-FM

Taajuusalueet A: 548–572 MHz

GB: 606-630 MHz

B: 614–638 MHz

C: 766–790 MHz

D: 794-806 MHz

8 taajuusaluetta, joista jokaisella jopa 10 esiasetettua kanavaa

Signaali-kohinasuhde

Särökerroin

≥ 103 dBA

≤ 0,9 %

Lämpötila-alue

Käytössä: 0 °C ... +40 °C

Säilytys: -20^ +70^

Synkronointi lähettimen kanssa

2,4 GHz, Low Power OQPSK (aktiivinen vain synkro-noinnin aikana)

Vastaanotin

EM-XSW1

Vastaanottimen periaate	Kaksoissuperheterodyne
Diversity-periaate	Antenna Switching Diversity sisäisten antennien kautta
Herkkyys (maksimipoikkeamalla)	< 3 μV arvolla 52 dB(A) _eff S/N
Audiosignaalien taajuusalue	50–16 000 Hz (-3 dB)
Audiosignaalien maksimilähtöjännite(maksimipoikkeamalla, 1 kHz NF)	6,3 mm:n jakkiliitin (epäsymmetrinen) +6 dBuXLR-liitin (symmetrinen): +12 dBu
Audion säätöalue 45 dB, säädettävissä 5 dB:n askelin
Jännitelähde	12 V--- nim. / 300 mA
Kohinasalpa (Squelch)	Säädettävissä välillä 3–28 dBμV (pilottiääneenyhdistettynä)
Line-/Mic-taso	20 dB vaihdettavissa
Kotelon materiaali	tukeva ABS-kotelo
Mitat (L x K x S)	n. 200 x 42 x 127 mm
Paino	n. 340 g

Lähetin

SK-XSW

e 825

SKM-XSW

e 835

HF-lähtöteho 10 mW

Audiosignaalien taajuusalue 50–16 000 Hz (Line) 80–14000 Hz 80–16000 Hz

80–16 000 Hz (Mic)

Audiotulo 3,5 mm:n jakkiliitin –

Maksimitulojännite

(Mic/Line),

kun särökerroin on 3 %

tyyp. 1,5 V _RMS Mic/

tyyp. 2,6 V _RMS Line

@ -30 dB Gain

Jännitelähde 2 AA-paristoa, 1,5 V 2 AA-paristoa, 1,5 V

Toiminta-aika n. 10 tuntia

Mikrofonityyppi – Dynaaminen

Kapselin tuloherkkyys

Suuntakuvio

Lähettimen herkkyyden säätöalue

Kotelon materiaali

Mitat

-

1,5 mV/Pa

-

Hertta

0–30 dB, säädettävissä 10 dB:n askelin

tukeva ABS

n. 71 x 96 x 28 mm

(L × K × S)

n. 260 x 50 mm

(P × ∅)

Mikrofonit

Muuntajaperiaate

Herkkyys

Suuntakuvio

Maks. äänenpainetaso

ME 2-2

Kondensaattori, pysyvästi polarisoitu

20 mV/Pa

Kuula

130 dB

ME 3-II

Kondensaattori, pysyvästi polarisoitu

1,6 mV/Pa

Hertta

150 dB

e 908T

Kondensaattori, pysyvästi polarisoitu

0,6 mV/Pa

Hertta

147 dB

Verkkolaite NT 12-5CW

Nimellistulojännite 100–240 V\~

Verkkotaajuus 50 tai 60 Hz

Tulovirta ≤ 200 mA

Nimellislähtöjännite

Antovirta ≤ 500 mA

12 V=

Stand-by-tehonotto ≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

Energiatehokkuusluokka

DoE Level VI

Lämpötila-alue

0^ C + 40^ C

Varastointilämpötila

-20 °C ... +60 °C

Suhteellinen ilmankosteus

maks. 95 %

6,3 mm:n monojakkiliitin XLR-3-pistoke

SK-XSW

3,5 mm:n jakkiliitin

Valmistajan vakuutukset

Takuu

Sennheiser electronic GmbH & Co. KG myöntää tälle tuotteelle 24 kuukauden takuun. Tällä hetkellä voimassa olevat takuuehdot voi katsoa internetistä (www.sennheiser.com) tai ne voi pyytää lähimmältä Sennheiser-edustajalta.

Tuote täyttää seuraavien direktiivien vaatimukset

• WEEE-direktiivi (2012/19/EU)

• Paristodirektiivi (2013/56/EU & 2006/66/EU)

Ohjeet hävittämiseen

Yliviiivattu pyörillä olevan jätetynnyrin tuotteessa, akussa ja/tai pakkauksessa oleva merkki muistuttaa siitä, että näitä tuotteita ei saa hävittää käyttöiän lopussa tavanomaisten talousjätteiden joukossa, vaan tuote on toimitettava hävitettäväksi sen kaltaisille tuotteille tarkoitettuun keräyspisteseen. Pakkauksiin liittyen huomioi oman maasi jätteiden lajittelua koskeva lainsäädäntö.

Lisätietoja näiden tuotteiden kierrätyksestä on saatavissa paikallishallinnosta, kunnallisista keräystai palautuspisteistä tai lähimmältä Sennheiser-edustajalta.

Erikseen tapahtuvan sähkö- ja elektroniikkalaitteiden, paristojen/akkujen ja pakkausten keräämisen tarkoituksena on edistää toisaalta sähkö- ja elektroniikkaromun uusiokäyttöä niin materiaalien osalta kuin muissakin muodoissa sekä ehkäistä toisaalta tällaisesta romusta aiheutuvat haittavaikutukset, esimerkiksi romun mahdollisesti sisältämien haitallisten aineiden vuoksi. Näin sinulla on tärkeä osa elinympäristön ja terveyden suojelemisessa.

CE-vaatimustenmukaisuus

• C€
• RoHS-direktiivi (2011/65/EU)
• EMC-direktiivi (2014/30/EU)
- Pienjännitedirektiivi (2014/35/EU)

Sennheiser electronic GmbH & Co. KG vakuuttaa, että radiolaitetyyppi XS WIRELESS 1 (koostuen seuraavista osista: SKM-XSW, SK-XSW, EM-XSW1) on direktiivin 2014/53/EU mukainen.

Lisätietoja saa internetosoitteesta www.sennheiser.com/download. Ennen käyttöönottoa on otettava huomioon käyttömaassa voimassa olevat määräykset.

Tietoja hyväksynnöistä ja sertifioinneista on luvussa "Compliance".
