Tuotetyyppi	Langaton mikrofoni (järjestelmä)
Merkki	Sennheiser
Malli	XSW 1ME3
Taajuusalueet	A: 548-572 MHz; GB: 606-630 MHz; B: 614-638 MHz; BC: 670-694 MHz; C: 766-790 MHz; D: 794-806 MHz; E: 821-832 MHz & 863-865 MHz; K: 925-937.5 MHz
Kytkentäkaistanleveys	Jopa 24 MHz
Vastaanottimen periaate	Kaksoissuperheterodyne, kytkettävä antennidiversiteetti
Vastaanottimen herkkyys	< 3 μV 52 dB(A) teh S/N
Audiotaajuusvaste	50 - 16 000 Hz (-3 dB)
NF-lähtöjännite (6,3 mm liitin)	+6 dBu (epäsymmetrinen)
NF-lähtöjännite (XLR)	+12 dBu (symmetrinen)
NF-säätöalue	45 dB, säädettävissä 5 dB:n askelin
Vastaanottimen virransyöttö	12 V DC nimellinen / 300 mA (verkkolaitteella NT 12-5cw)
Squelch	Säädettävissä 3 dBμV - 28 dBμV (yhdistettynä pilottisignaaliin)
Taso Line/Mic	20 dB, vaihdettava
Kotelon materiaali (vastaanotin)	Kestävä ABS
Vastaanottimen mitat (Pituus x Korkeus x Syvyys)	Noin 200 x 42 x 127 mm (EM-XSW1) tai 320 x 42 x 127 mm (EM-XSW1 DUAL)
Vastaanottimen paino	Noin 610 g
Lähetin (SK-XSW tai SKM-XSW)	HF-lähtöteho: 10 mW; Virransyöttö: 2 AA-paristoa, 1,5 V; Käyttöaika: noin 10 h
Mikrofoni ME 3-II (mukana)	Staattinen, kardioidi, herkkyys 1,6 mV/Pa, max SPL 150 dB
Käyttölämpötila	0°C - +40°C
Säilytyslämpötila	-20°C - +70°C
Takuu	24 kuukautta (katso ehdot osoitteesta www.sennheiser.com)

Usein kysytyt kysymykset - XSW 1ME3 SENNHEISER

Kuinka valita taajuusalue Sennheiser XSW 1ME3 -laitteelleni?

Valitse maallesi sopiva taajuusalue vaihtoehdoista A, B, BC, C, D, E, GB, K. Tarkista paikalliset rajoitukset osoitteesta www.sennheiser.com/frequency-information.

Kuinka synkronoida lähetin vastaanottimen kanssa?

Käytä langatonta synkronointitoimintoa 2,4 GHz:llä. Aseta lähetin vastaanottimen lähelle ja aktivoi synkronointi; pieni RF-teho (< 3 mW) lähetetään vain tämän toiminnon aikana.

Minkä tyyppisiä paristoja käyttää ja miten ne vaihdetaan?

Käytä kahta AA-tyypin alkaliparistoa (1,5 V). Avaa lähettimen paristolokero, aseta paristot oikein napaisuuden mukaisesti ja sulje. Käyttöaika on noin 10 tuntia.

Kuinka säätää squelchia häiriöiden välttämiseksi?

Squelch on säädettävissä 3 dBμV - 28 dBμV 5 dB:n askelin. Nosta arvoa vähentääksesi taustakohinaa. Käytä pilottisignaalia optimaaliseen säätöön.

Mitä tehdä, jos ääni on liian heikko tai säröytynyt?

Tarkista NF-taso: vastaanottimessa on 45 dB:n säätöalue (5 dB:n askelin). Säädä lähettimen herkkyyttä 0 - -30 dB 10 dB:n askelin. Varmista, että Line/Mic-taso on oikea (vaihdettava 20 dB).

Voinko käyttää muita mikrofoneja XSW 1ME3 -järjestelmän kanssa?

Kyllä, lähetin SKM-XSW hyväksyy e-sarjan kapselit (e 825, e 835 jne.). Voit myös käyttää erillistä lähetintä SK-XSW langallisen mikrofonin kanssa (3,5 mm:n jack-liitin).

Kuinka puhdistaa ja huoltaa laitteet?

Puhdista kotelot pehmeällä, kuivalla liinalla. Älä käytä hankaavia aineita. Poista mikrofonien suojista pöly pehmeällä harjalla. Vältä kosteutta ja äärimmäisiä lämpötiloja.

Mitkä ovat suositeltavat lisävarusteet tälle järjestelmälle?

Sennheiser tarjoaa verkkolaitteen NT 12-5cw, XLR- ja jack-kaapeleita, mikrofonitelineitä ja ladattavia paristoja. Katso täydellinen lista Sennheiserin verkkosivuilta.

Kuinka kierrättää tuote käyttöiän päätyttyä?

Älä heitä laitetta, paristoja tai pakkausta kotitalousjätteen sekaan. Toimita ne erilliseen keräyspisteeseen WEEE-direktiivin (2012/19/EU) mukaisesti. Osallistu ympäristönsuojeluun.

Mitä tehdä, jos signaali katoaa tai ilmenee häiriöitä?

Varmista, että lähetin ja vastaanotin ovat samalla taajuudella. Siirrä häiriölähteet (Wi-Fi, muut langattomat) kauemmas. Suuntaa antenneja uudelleen. Tarvittaessa vaihda taajuuspankkia (8 pankkia saatavilla).

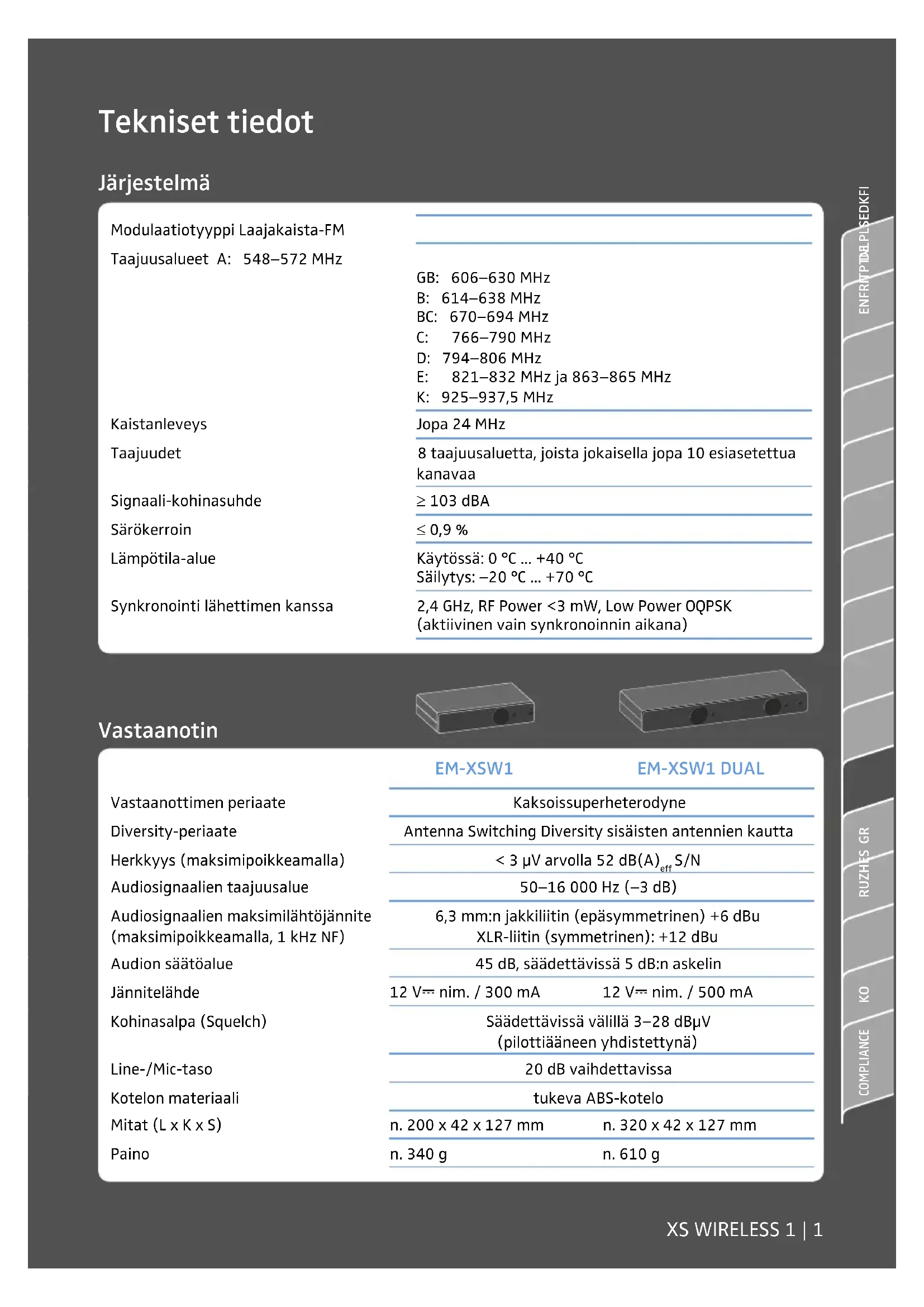

KÄYTTÖOHJE XSW 1ME3 SENNHEISER

Modulaatiotyyppi Laajakaista-FM

Taajuusalueet A: 548-572 MHz

GB: 606-630 MHz

B:614-638MHz

BC:670-694MHz

C: 766-790 MHz

D:794-806MHz

8 taajuusaluetta, joista jokaisella jopa 10 esiasetettua kanavaa

Signaali-kohinasuhde

≥103 dBA

Särökerroin

≤ 0,9%

Lampötila-alue

Käytössä: 0°C ... +40°C

Sailytys: -20^ +70^

Synkronointi lahettimen kanssa

2,4 GHz, RF Power < 3mW , Low Power OQPSK (aktiivinen vain synkronoinnin aikana)

Vastaanotin

Vastaanottimen periaate

Diversity-periaate

Herkkyys (maksimipoikkeamalla)

Audiosignaalien taajuusalue

Audiosignaalien maksimilähtöjannite (maksimipoikkeamalla, 1 kHz NF)

Audion saatöalue

Jännitelähde

Kohinasalpa (Squelch)

Line-/Mic-taso

Kotelon materiaali

Mitat (L× K× S)

Paino

EM-XSW1

EM-XSW1 DUAL

Kaksoissuperheterodyne

Antenna Switching Diversity sisäisten antennen kautta

< 3 μV arvolla 52 dB(A) eff S/N

50-16 000 Hz (-3 dB)

6,3 mm:n jakkiliitin (epasymmetrinen) +6 dBu XLR-liitin (symmetrinen): +12 dBu

45 dB, säädettävissa 5 dB:n askelin

12 V= nim. / 300 mA

12 V= nim. / 500 mA

Säadettävissävalillä 3-28 dBμV (pilottiäeneyn yhdistettnä)

20 dB vaihdettavissa

tukeva ABS-kotelo

n. 200 × 42 × 127 ~mm

n. 320 × 42 × 127 ~mm

n. 340 g

n.610g

SK-XSW

e 825

SKM-XSW

e 835

HF-lähtöteho 10 mW

Audiosignaalien taajuusalue 50-16 000 Hz (Line) 80-14000 Hz 80-16000 Hz 80-16 000 Hz (Mic)

Audiotulo 3,5 mm:n jakkiliitin -

Maksimitulojannite

(Mic/Line),

kun särökerroin on 3 %

tyyp.1,5VPMs Mic/

typp.2,6 V_RMS^rms Line

@ -30 dB Gain

Jannitelahde 2 AA-paristoa,1,5 V 2 AA-paristoa,1,5 V

Toiminta-ika n. 10 tuntia

Mikrofonityppi -Dynaaminen

Kapselin tuloherkkyys 1,5 mV/Pa

Suuntakuvio - Hertta

Lähettimen herkkyden 0-30 dB, säädettävissa 10 dB:n askelin säätövalue

Kotelon materiaali tukeva ABS

Mitat n. 71× 96× 28mm n. 260× 50mm (L× K× S) (P× )

Mikrofonit

	ME 2-2	ME 3-II	e 908T
Muuntajaperiaate	Kondensaattori, pysvvästi polarisoitu	Kondensaattori, pysvvästi polarisoitu	Kondensaattori, pysvvästi polarisoitu
Herkkyys	20 mV/Pa	1,6 mV/Pa	0,6 mV/Pa
Suuntakuvio	Kuula	Hertta	Hertta
Maks. änenpainetaso	130 dB	150 dB	147 dB

Verkkolaite NT 12-5CW

Nimellistulojannite 100-240 V~

Verkkotaajuus 50 tai 60 Hz

Tulovirta ≤ 200mA

Nimellislahtojannite

Antovirta ≤ 500mA

Stand-by-tehonotto ≤ 0,075 W @230 V AC

≤ 0,1W @115 V AC

Energiatehokkuusluokka

Lampötila-alue

Varastointilampotila

Suhteillinen ilmankosteus

6,3 mm:n monojakkiliitin XLR-3-pistoke

SK-XSW

3,5 mm:n jakkiliitin

Valmistajan vakuutukset

Takuu

Sennheiser electronic GmbH & Co. KG myontä talle tuotteelle 24 kuukauden takuun. Tälla hetkellä voimassa olevat takuuehdot voi katsoa internetista (www.sennheiser.com) tai ne voi pyytää lahimmältaSennheiser-edustajalta.

Tuote tayttäa seuraavien direktiivien vaatimukset

• WEEE-direktiivi (2012/19/EU)

• Paristodirektiivi (2013/56/EU & 2006/66/EU)

Ohjeet havittämseen

Yliviivattu pyörillä olevan jätetynnyrin tuotteessa, akussa ja/tai pakkaufsessa oleva merkki muistuttaa siitä, että naitä tuotteita ei saa havittää kayttöiän lopussa tavanomaisten talousjätteiden joukossa, vaan tuote on toimitettava havitetäväksi sen kaltaisille tuotteille tarkoitettuun keräyspisteeseen. Pakkaufsin liittyen huomioi oman maasi jätteiden lijittelua koskeva lainsäädäntö.

Lisātietajo näden tuotteiden kierratyksesta on saatavissa paikallishallinnosta, kunnallisista keräystai palautuspisteista tai lahimmälta Sennheiser-edustajalta.

Erikseen tapahtuvan sahkö- ja elektroniikkalaitteiden, paristojen/akkujen ja pakkausten keräämisen tarkoituksena on edistäa toisaalta sahkö- ja elektroniikkaromun uusiokäyttoä niin materiaalien osalta kuin muissakin muodoissa sekä ehkäista toisaalta tällaisesta romusta aiheutuvat haittavaikutukset, esimerkiki romun mahdollisesti sisältemien Haitallisten aineiden vuoksi. Nän sinulla on tärke ösa elinmpäristön ja terveyden suoylemisessa.

CE-vaatimustemukaisuus

RoHS-direktiivi (2011/65/EU)

Sennheiser electronic GmbH & Co. KG vakuuttaa, että radiolaitetyppi XS WIRELESS 1 (koostuen seuraavista osista: SKM-XSW, SK-XSW, EM-XSW1, EM-XSW1 DUAL) on direktivin 2014/53/EU mukainen.

Lisātietoja saa internetosoitteesta www.sennheiser.com/download.

Tietoja hyväksynöistä ja sertifioinneista on luvussa "Compliance".

Taajuusalueiden käyttoö koskevia rajoituksia

Taajuuksien käytölle on saatetu asettaa maassasi erityisiä rajoituksia. Ota selvää rajoituksista ennen tuotteen käyttoönottoa osoitteessa: www.sennheiser.com/frequency-information
