Tipo de produto	Microfone sem fio (sistema)
Marca	Sennheiser
Modelo	XSW 1ME3
Faixas de frequência	A: 548-572 MHz; GB: 606-630 MHz; B: 614-638 MHz; BC: 670-694 MHz; C: 766-790 MHz; D: 794-806 MHz; E: 821-832 MHz & 863-865 MHz; K: 925-937.5 MHz
Largura de banda de comutação	Até 24 MHz
Princípio do receptor	Dupla super-heteródina, diversidade de antena por comutação
Sensibilidade do receptor	< 3 μV para 52 dB(A) ef S/R
Resposta em frequência de áudio	50 a 16.000 Hz (-3 dB)
Tensão de saída BF (conector 6,3 mm)	+6 dBu (assimétrico)
Tensão de saída BF (XLR)	+12 dBu (simétrico)
Faixa de ajuste BF	45 dB, ajustável em passos de 5 dB
Alimentação do receptor	12 V DC nominal / 300 mA (com fonte de alimentação NT 12-5cw)
Squelch	Ajustável de 3 dBμV a 28 dBμV (combinação com sinal piloto)
Nível Line/Mic	20 dB, comutável
Material do gabinete (receptor)	ABS robusto
Dimensões do receptor (L x A x P)	Aproximadamente 200 x 42 x 127 mm (EM-XSW1) ou 320 x 42 x 127 mm (EM-XSW1 DUAL)
Peso do receptor	Aproximadamente 610 g
Transmissor (SK-XSW ou SKM-XSW)	Potência de saída HF: 10 mW; Alimentação: 2 pilhas AA, 1,5 V; Autonomia: aproximadamente 10 h
Microfone ME 3-II (fornecido)	Estático, cardioide, sensibilidade 1,6 mV/Pa, SPL máx 150 dB
Temperatura de operação	0°C a +40°C
Temperatura de armazenamento	-20°C a +70°C
Garantia	24 meses (consulte as condições em www.sennheiser.com)

Perguntas frequentes - XSW 1ME3 SENNHEISER

Como escolher a faixa de frequência para o meu Sennheiser XSW 1ME3?

Selecione a faixa de frequência adequada ao seu país entre as opções A, B, BC, C, D, E, GB, K. Consulte o site www.sennheiser.com/frequency-information para conhecer as restrições locais.

Como sincronizar o transmissor com o receptor?

Utilize a função de sincronização sem fio em 2,4 GHz. Coloque o transmissor perto do receptor e ative a sincronização; uma baixa potência RF (< 3 mW) é emitida apenas durante esta operação.

Que tipo de pilhas usar e como substituí-las?

Utilize duas pilhas alcalinas do tipo AA (1,5 V). Abra o compartimento de pilhas do transmissor, insira as pilhas respeitando a polaridade, e feche. A autonomia é de aproximadamente 10 horas.

Como ajustar o squelch para evitar interferências?

O squelch é ajustável de 3 dBμV a 28 dBμV em passos de 5 dB. Aumente o valor para reduzir ruídos de fundo. Utilize o sinal piloto para um ajuste ideal.

O que fazer se o som está muito baixo ou saturado?

Verifique o nível BF: o receptor possui uma faixa de ajuste de 45 dB (passos de 5 dB). Ajuste a sensibilidade do transmissor de 0 a -30 dB em passos de 10 dB. Certifique-se de que o nível Line/Mic está correto (comutável 20 dB).

Posso usar outros microfones com o sistema XSW 1ME3?

Sim, o transmissor SKM-XSW aceita cápsulas da série e (e 825, e 835, etc.). Você também pode usar um transmissor separado SK-XSW com um microfone com fio (conector jack 3,5 mm).

Como limpar e conservar o equipamento?

Limpe os gabinetes com um pano macio e seco. Não use produtos abrasivos. Para as grades dos microfones, remova o pó com uma escova macia. Evite umidade e temperaturas extremas.

Quais são os acessórios recomendados para este sistema?

A Sennheiser oferece a fonte de alimentação NT 12-5cw, cabos XLR e jack, suportes de microfone e pilhas recarregáveis. Consulte o site da Sennheiser para uma lista completa.

Como reciclar o produto no fim da vida útil?

Não descarte o aparelho, as pilhas ou a embalagem no lixo doméstico. Deposite-os em um ponto de coleta separado de acordo com a diretiva WEEE (2012/19/UE). Contribua para a proteção do meio ambiente.

O que fazer em caso de perda de sinal ou interferências?

Verifique se o transmissor e o receptor estão na mesma frequência. Afaste as fontes de interferência (Wi-Fi, outros sem fio). Reoriente as antenas. Se necessário, mude de banco de frequências (8 bancos disponíveis).

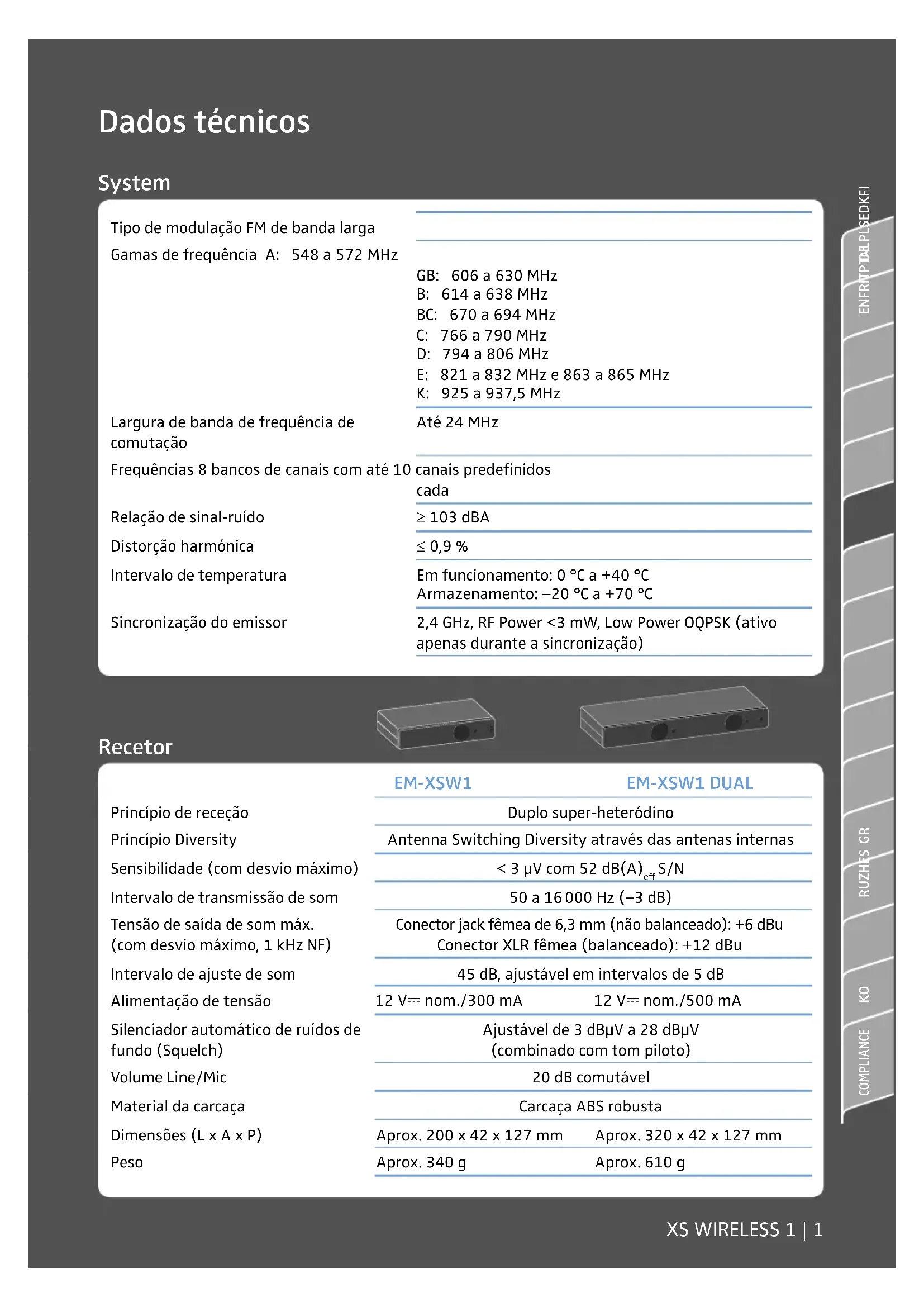

MANUAL DE UTILIZADOR XSW 1ME3 SENNHEISER

Tipo de moduldação FM de banda larga

Gamas de frequência A: 548 a 572 MHz

GB: 606 a 630 MHz

B:614a638MHz

BC:670a694MHz

C:766a790MHz

D:794a806MHz

E: 821 a 832 MHz e 863 a 865 MHz

K: 925 a 937,5 MHz

Largura de banda de frequência de comutatione

Até 24 MHz

Frequências 8 bancos de canais com até 10 canais predefinidos cada

Relação de sinal-ruído

≥103 dBA

Sincronização do emissor

2,4 GHz, RF Power < 3mW , Low Power OQPSK (ativo apenas durante a sincronização)

Receptor

	EM-XSW1	EM-XSW1 DUAL
Principio de receção	Duplo super-heteródino
Principio Diversity	Antenna Switching Diversity através das antennas internas
Sensibilitadde (com desvio máximo)	< 3 μV com 52 dB(A)effS/N
Intervalo de transmissao de som	50 a 16 000 Hz (-3 dB)
Tensão de saía de som maior. (com desvio máximo, 1 kHz NF)	Conector jack fêmea de 6,3 mm (não balanceado): +6 dBu Conector XLR fêmea (balanceado): +12 dBu
Intervalo de ajuste de som	45 dB, ajustavel em intervalos de 5 dB
Alimentação de tensão	12 V= nom./300 mA	12 V= nom./500 mA
Silenciador automatico de ruídos de fundo (Squelch)	Ajustavel de 3 dBμV a 28 dBμV (combinado com tom piloto)
Volume Line/Mic	20 dB comutavel
Material da carcaça	Carcaça ABS robusta
Dimensoes (L x A x P)	Aprox. 200 x 42 x 127 mm	Aprox. 320 x 42 x 127 mm
Peso	Aprox. 340 g	Aprox. 610 g

Emissor

SK-XSW SKM-XSW

e825 e835

Potência de saía de RF 10 mW

Intervalo de transmissão	50 a 16 000 Hz (Line)	80 a 14000 Hz 80 a 16000 Hz
de som	80 a 16 000 Hz (Mic)

Tensão de entrada max. tipo 1,5 V RMS Mic/

(Mic/Line) com 3 % de distorção tipo 2,6 V RMS Line

harmonica @-30dB Gain

Alimentação de tensão 2 pilhas de 1,5 V, tipo AA 2 pilhas de 1,5 V, tipo AA

Intervalo de ajuste da Ajustavel de 0 a -30 dB em intervalos de 10 dB sensibilitadode emissor

Material da carcaça ABS robusto

Dimensoes Aprox. 71× 96× 28mm (L× A× P)

Aprox. 95 g Aprox. 245 g

Microfones

ME 2-2

ME 3-II

e 908T

Principio do conversor

Nível max. de pressão sonora

130 dB 150 dB 147 dB

Tensão de entrada nominal 100 a 240 V~

Tensão de sinaída nominal

Corrente de saide ≤ 500mA

Consumo de potência em

standby

≤ 0.075 ~W @ 230 ~VAC

≤ 0.1W@115VAC

Classe de Eficiência energetica DoE Level VI

Intervalo de temperatura 0^ a +40^

Temperatura de armazenamento

Humidade relativa do ar

Peso (sem adaptor)

Comprimento do cabo

-20^ C · a + 60^ C

Max. 95%

Aprox. 65 g

Aprox. 1,83 m

Pinagem

EM-XSW1

Conector jack macho mono de 6,3 mm Conector XLR-3

SK-XSW

Conector jack macho de 3,5 mm

Declaracoes do fabricante

Garantia

A Sennheiser electronic GmbH & Co. KG assume una garantia de 24 meses para este produit. As condicoes de garantia atuais encontrar-se disponveis no loro site da Internet www.sennheiser.com ou jusqu do seu distribuidor Sennheiser.

Em conformidade com as seguintes diretivas

• Diretiva REE (2012/19/UE)

• Diretiva relativà as pilhas (2013/56/UE & 2006/66/UE)

Indicações sobre a eliminação

O*simbolo do contentor de lixo com rodas barrado com uma cruz que se encontra no produits, na pilha/bateria e/ou na embalagem, alerta-o para o facto de que estas produits nao podem ser eliminados no lixo domestico normal no fim da sua vidautil, mas devem ser eliminados separadamente. Para as embalagens, por favor, respeite as prescrições legais em vigor no seu País sobre a separação de residuos.

Obtenha mais informacoes sobre a reciclagem destes produits junto da-camera municipal, do centro ou punto de recolha local ou do seu parceiro Sennheiser.

A recolha Separada de apareiros eletricos e eletronicos antigos, pilhas/baterias e embalagens serve para promover a reciclagem e/ou reutilização e evaporar efeitos negativos causados, por exemplo, por substancias potencialmente nocivas. Assim, contribui significativamente para a proteção do ambiente e da Saúde.

Conformidade CE

• Diretiva RoHS (2011/65/UE)

O abaixo assinado Sennheiser electronic GmbH & Co. KG declares que o presente tipo de equipamento de radio XS WIRELESS 1 (composto por SKM-XSW, SK-XSW, EM-XSW1 e EM-XSW1 DUAL) está em conformidade com a Diretiva 2014/53/UE.

A declaraçãoança encontra-se disponivel no/DDs no site da Internet www.sennheiser.com/download. As informaçoes sobre as homologacoes e as certificacoes podem ser consultadas no capitulo "Compliance".

Condições adiconais e restricções para a'utilisation de frequências

Provavelmente, no seu País aplicam-se condições adcionais e restricções especialis à'utilisation de frequências. Antes da colocação emFUNICAMENTO do produits, consulte o segunte endereço: www.sennheiser.com/frequency-information

Technische specificaties

Systeem

Agência Nacional de Telecomunicações

01187-17-07356

EM DUAL

ANATEL

Agencia Nacional de Telecomunicações

01626-18-07356

SK

ANATEL

Agência Nacional de Telecomunicações

00995-17-07356

SKM

ANATEL

Agência Nacional de Telecomunicações

01188-17-07356
