MANUAL DE USUARIO XSW 1ME3 SENNHEISER

10 canaux preréglés en usine

Rapport signal/bruit

≥103 dBA

DHT

≤ 0,9%

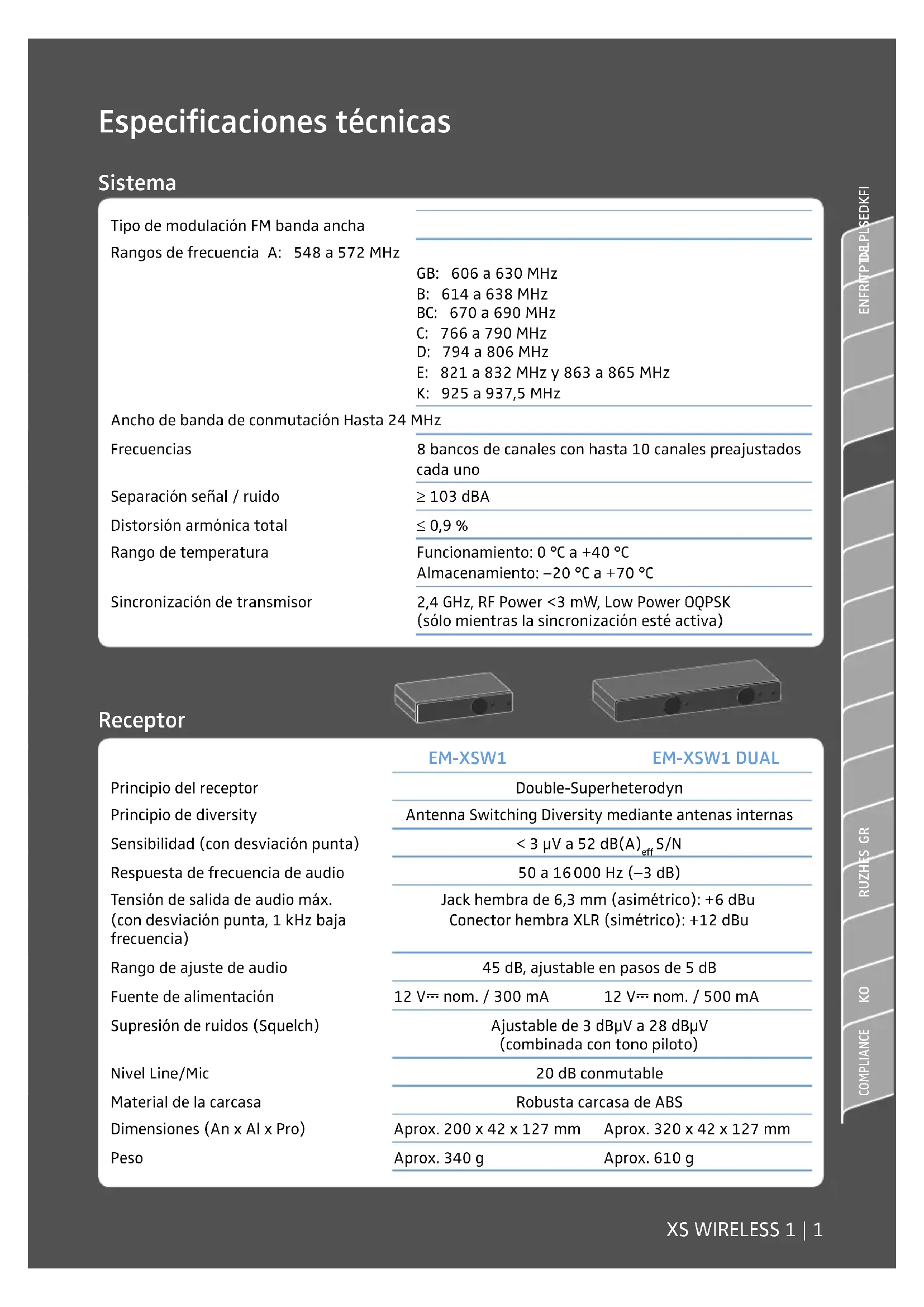

Especificaciones sociales

Sistema

Tipo de modulación FM banda ancha

Rangos de Frequencia A: 548 a 572 MHz

GB: 606 a 630 MHz

B:614a638MHz

BC:670a690MHz

C:766a790MHz

D:794a806MHz

E: 821 a 832 MHz y 863 a 865 MHz

K: 925 a 937,5 MHz

Ancho de banda de conmutación Hasta 24 MHz

Frecuencias

8 bancos de canales con hasta 10 canales preajustados cada uno

Separación postal / ruido

≥103 dBA

Distorsión armónica total

≤ 0,9%

Rango de temperatura

Funcionamento: 0^ a +40^

Almacenamento: -20^ a + 70^

Sincronizacion de transmisor

2,4 GHz, RF Power < 3mW , Low Power OQPSK (sólo cuando la sincronización está activa)

Receptor

EM-XSW1

EM-XSW1 DUAL

Principio del receptor

Principio de diversity

Sensibilidad (con desviación punta)

Respuesta de Frequencia de audio

Tensión de salute de audio max. (con desviación punta, 1 kHz bajo Frequencia)

Rango de ajuste de audio

Fuente de alimentacion

Supresión de ruidos (Squelch)

Nivel Line/Mic

Material de la carcasa

Dimensiones (An x Al x Pro)

Peso

45 dB, adjustable en pasos de 5 dB

12 V nom. / 300 mA

12 V= nom. / 500 mA

Ajustable de 3 dBμV a 28 dBμV (combinada con tono piloto)

20 dB conmutable

Robusta carcasa de ABS

Aprox. 200 × 42 × 127 ~mm

Aprox. 320 × 42 × 127 ~mm

Aprox. 340g

Aprox. 610g

SK-XSW

SKM-XSW

e 825

e 835

Potencia de salute de RF 10 mW

Respuesta de Frequencia de audio

50 a 16000 Hz (Line)
80 a 16000 Hz (Mic)

80 a 14000 Hz 80 a 16000 Hz

Entrada de audio Jack hembra de 3,5 mm -

Tensión max. de entrada (Mic/Line) con 3 % de distorsión armónica

tip. 1,5 V_RMS Mic/

tip.2,6 VRMs Line

@ -30 dB de ganancia

Fuente de alimentacion 2 baterias, tipo AA, 1,5 V 2 baterias, tipo AA, 1,5 V

Autonomía aprox. 10 horas

Tipo de micrófono - Dinamico

Sensibilitad de entrada de la capsa

-1,5mV/Pa

Patrón de captación - Cardioide

Rango de ajuste de sensibilitad del transmisor

0 a-30 dB ajustables en pasos de 10 dB

Material de la carca sa ABS resistente

Dimensiones

aprox. 71× 96× 28mm

260× 50mm

(An x Al x Pro)

(Lx0)

Peso aprox. 95 g

aprox.245g

Microfonos

ME 2-2

ME 3-II

e 908T

Principio del transductor

Condensador, polarizacion permanente

Condensador, polarizacion permanente

Condensador, polarizacion permanente

Sensibilidad

20mV/Pa

1,6 mV/Pa

0,6mV/Pa

Patrón de captación

Omni-directional

Cardioide

Cardioide

Nivel de presión de sonido max.

130 dB

150 dB

147 dB

Fuente de alimentacion NT 12-5CW

Tensión de entrada nominal 100 a 240 V~

Frecuencia de red 50 o 60 Hz

Corriente de entrada max. 200 mA

Tensión nominal de salute

12V=

Corriente de salute ≤ 500mA

Consumo de potencia en standby ≤ 0,075W @230 V AC

≤ 0,1W @115 V AC

Clase de eficiencia energetica

DoE Level VI

Rango de temperatura

0^ a + 40^

Temperatura de almacenamento

-20°C a +60°C

Humedad relativadaire

max. 95%

Peso (sin adaptor)

aprox. 65 g

Longitud del cable

aprox. 1,83 m

Asignación de conectores

EM-XSW1

Jack mono 6,3 mm Conector XLR-3

SK-XSW

Jack 3,5 mm

Declaraciones del fabricante

Garantía

Sennheiser electronic GmbH & Co. KG concede una garantía de 24 meses por este producto. Puede consultar las conditiones de garantía actuales en la págin de Internet www.sennheiser.com u obtenerlas de su distribuidor Sennheiser.

Conformidad con las siguientes directivas

• Direactiva sobre baterias (2013/56/UE & 2006/66/UE)
• Directa WEEE (2012/19/UE)

Instrucciones para el desecho

El símblo tachado del contentedor de basura sobre ruedas en el producto, la batería/pila recargable y/o el envase advierte de que这些东西 productos no se deben desechar con la basura domestica al final de su vida útill, sino que deben desecharse por分开ado. Para los envases, observe las prescrições legales sobre separación de desechos de su País.

Obtendrá más información sobre el reciclaje de这些东西 productos en la administración de su municipio, en los+puntos de recogida o devolución municipales o de su proveedor Sennheiser.

La recolección por分开ar de aparatos viejos electricos y electrónicos, baterias/pilas recargables y envases sirve para promover la reutilización y/o el reciclaje y evaporar efectos negativos, por exemple, los que pueda causear los contaminantes que contengan. Así hara una contribución muy importante para proteger nuestro medioambiente y la salute humana.

Conformidad CE

Por la presente, Sennheiser electronic GmbH & Co. KG declares que el tipo de equipo radioélectrico XS WIRELESS 1 (compuesto de SKM-XSW, SK-XSW, EM-XSW1 y EM-XSW1 DUAL) es conforme con la Directiva 2014/53/UE.

La declaración se pueda consultar en Internet: www.sennheiser.com/download.

Encontrará información sobre las homologaciones y certifications en el capítulo «Compliance».

Condiciones marco y limitaciones sobre la realizacion de Frequencias

Es posible que en su pays tengan validez conditions marco y limitaciones especials sobre la utili-zacion de Frequencias. Antes de poder el producto en functiOnamento, informese al respecto en la direc tion seguiente: www.sennheiser.com/frequency-information

Dados技术和

System

Entrada de audio Conector jack femea de

3,5 mm

Tempo de funciona Aprox. 10 horas

Tipo de microfone - Dinamico

Sensibilitadede entrada da 1,5mV / Pa capsaula

\section*{Característica directional - Cardioïde}

Alimentador NT 12-5CW
