产品类型	无线麦克风（系统）
品牌	Sennheiser
型号	XSW 1ME3
频率范围	A: 548-572 MHz; GB: 606-630 MHz; B: 614-638 MHz; BC: 670-694 MHz; C: 766-790 MHz; D: 794-806 MHz; E: 821-832 MHz & 863-865 MHz; K: 925-937.5 MHz
切换带宽	高达24 MHz
接收机原理	双超外差，开关分集天线
接收灵敏度	< 3 μV（52 dB(A) 信噪比）
音频频率响应	50至16,000 Hz（-3 dB）
音频输出电平（6.3mm插座）	+6 dBu（非平衡）
音频输出电平（XLR）	+12 dBu（平衡）
音频调节范围	45 dB，5 dB步进可调
接收机电源	12 V DC 额定 / 300 mA（配电源适配器 NT 12-5cw）
静噪	3 dBμV至28 dBμV可调（与导频信号组合）
线路/话筒电平	20 dB，可切换
接收机外壳材料	坚固ABS
接收机尺寸（宽x高x深）	约200 x 42 x 127 mm（EM-XSW1）或320 x 42 x 127 mm（EM-XSW1 DUAL）
接收机重量	约610 g
发射机（SK-XSW或SKM-XSW）	射频输出功率：10 mW；电源：2节AA电池，1.5 V；续航时间：约10小时
随附麦克风ME 3-II	静电型，心形指向，灵敏度1.6 mV/Pa，最大声压级150 dB
工作温度	0°C至+40°C
存储温度	-20°C至+70°C
保修	24个月（详见www.sennheiser.com条款）

常见问题 - XSW 1ME3 SENNHEISER

如何为我的Sennheiser XSW 1ME3选择频率范围？

根据所在国家从选项A、B、BC、C、D、E、GB、K中选择合适的频率范围。请访问www.sennheiser.com/frequency-information了解当地限制。

如何同步发射机和接收机？

使用2.4 GHz无线同步功能。将发射机靠近接收机并激活同步；仅在此操作期间发射低射频功率（<3 mW）。

使用何种电池以及如何更换？

使用两节AA型碱性电池（1.5 V）。打开发射机电池仓，按极性装入电池，然后合上盖子。续航时间约10小时。

如何调节静噪以避免干扰？

静噪可在3 dBμV至28 dBμV之间以5 dB步进调节。增大数值可降低背景噪声。使用导频信号进行最佳调节。

如果声音太小或失真怎么办？

检查音频电平：接收机有45 dB调节范围（5 dB步进）。将发射机灵敏度从0至-30 dB以10 dB步进调节。确保线路/话筒电平设置正确（可切换20 dB）。

我可以在XSW 1ME3系统上使用其他麦克风吗？

可以，SKM-XSW发射机兼容e系列音头（e 825、e 835等）。也可以使用独立的SK-XSW发射机搭配有线麦克风（3.5 mm插孔连接器）。

如何清洁和维护设备？

用柔软干布清洁外壳。请勿使用研磨性清洁剂。对于麦克风网罩，用软刷清除灰尘。避免潮湿和极端温度。

该系统推荐哪些配件？

Sennheiser提供电源适配器NT 12-5cw、XLR和插头电缆、麦克风支架以及充电电池。请访问Sennheiser网站获取完整列表。

产品寿命结束时如何回收？

请勿将设备、电池或包装丢弃于生活垃圾中。根据WEEE指令（2012/19/EU）将其投放到专门的收集点。为环境保护贡献力量。

如果信号丢失或出现干扰怎么办？

检查发射机和接收机是否在同一频率。远离干扰源（Wi-Fi、其他无线设备）。重新调整天线方向。如有必要，更换频率库（共8个可用库）。

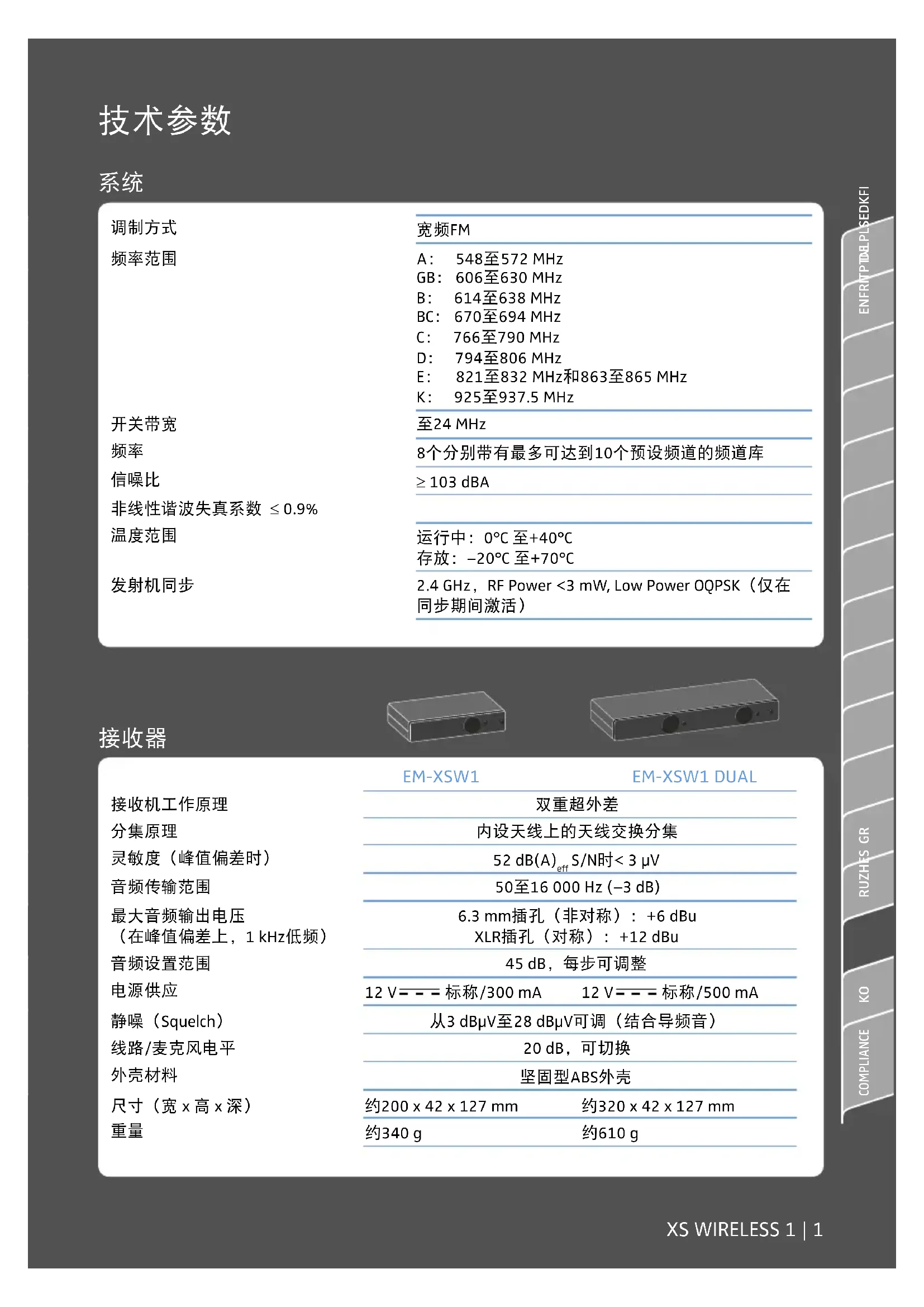

用户手册 XSW 1ME3 SENNHEISER

（pa6oTaetTOJbKOBOBpEmcHxpoHn3aun）

PpneMnK

PnHcH npHema

PnHcPi pa3HeceHHoro npneMa

非线性谐波失真系数 ≤ 0.9%

温度范围

发射机同步

至24MHz

8个分别带有最多可达到10个预设频道的频道库

≥ 103 dBA

运行中： 0^ 至 +40^

存放：-20°C至+70°C

2.4 GHz，RF Power < 3mW ，Low Power OQPSK（仅在同步期间激活）

接收器

接收机工作原理

分集原理

灵敏度（峰值偏差时）

音频传输范围

最大音频输出电压

（在峰值偏差上，1kHz低频）

音频设置范围

电源供应

静噪（Squelch）

线路/麦克风电平

外壳材料

尺寸（宽 × 高 × 深）

重量

EM-XSW1

EM-XSW1 DUAL

双重超外差

内设天线上的天线交换分集

$$ 5 2 \mathrm {d B} (\mathrm {A}) _ {\text {e f f}} \mathrm {S} / \mathrm {N} \text {时} < 3 \mu \mathrm {V} $$

$$ 5 0 \text {至} 1 6 0 0 0 \mathrm {H z} (- 3 \mathrm {d B}) $$

6.3 mm插孔（非对称）：+6 dBu

XLR插孔（对称）：+12 dBu

45 dB，每步可调整

12V- - - 标称/300mA

12V- - - 标称/500mA

从3dBuV至28dBuV可调（结合导频音）

20 dB，可切换

坚固型ABS外壳

约 200 × 42 × 127 ~mm

约 320 × 42 × 127 ~mm

约340g

约610g

发射机

SK-XSW

SKM-XSW

e

高频输出功率 10mW

音频传输范围

50至16000Hz（线路）80至16000Hz（麦克风

80至14000 Hz 80至16000 Hz

音频输入端 3.5mm 插孔

3%非线性谐波失真系数时的最大输入电压（线路/麦克风）

1.5VRMS Mic型/

2.6VRMSLine型

@ -30 dB Gain

电源供应

2枚AA型1.5V电池

2枚AA型1.5V电池

工作时间

约10小时

麦克风类型

动圈式

话筒头输入信号灵敏度

-1.5 mV/Pa

拾音特征 -

心形

发射机灵敏度设置范围

0至-30 dB，每步可调整10 dB

外壳材料

坚固型ABS

尺寸

约 71× 96× 28mm

约 260 × 50 ~mm

（宽 × 高 × 深）

（长度 × 0 ）

重量

约95g约245g

麦克风

ME 2-2

ME 3-II

e 908T

换能原理

灵敏度

拾音特征

最大声压级

电容、驻极体

电容、驻极体

电容、驻极体

20 mV/Pa

1.6 mV/Pa

0.6 mV/Pa

全方向

心形

心形

130 dB

150 dB

147 dB

电源适配器NT12-5CW

额定输入电压

电源频率

输入电流

标称输出电压

输出电流

待机功耗

节能等级

温度范围

存放温度

相对空气湿度

重量（不含适配器）

电缆长度

100至240V~

50或60Hz

≤ 200mA

12V--

≤500mA

≤0,075W@230VAC

≤ 0,1W@115VAC

DoE Level VI

0^ 至 +40^

-20°C至+60°C

最高95%

约65g

约1,83m

插头配置

EM-XSW1

6.3 mm单声道TRS插头

SK-XSW

XLR-3插头

3.5 mm TRS插头

制造商声明

质保

Sennheiser electronic GmbH & Co. KG公司为本产品承担24个月的保修服务。您可以登录公司网站www.sennheiser.com或通过Sennheiser经销商了解现行的质保条件。

本产品满足以下标准要求：

WEEE标准(2012/19/EU)
- 电池标准 (2013/56/EU & 2006/66/EU)

有关废弃处理的提示

在产品、蓄电池/电池和/或包装上有垃圾箱车轮上画了一个叉的标志表示该产品使用寿命到期时不得作为一般生活垃圾进行废弃处理，而需分类收集处理。注意遵守您所在国家对包装垃圾分类的法律规定。

关于产品循环再利用的其它信息请从当地主管部门、城市收集或回收站点或者Sennheiser合作商处获取。

分开收集电气电子设备、蓄电池/电池以及包装是为了资源再利用，或者是当地主管部门的要求，同时也是为了避免负面影响，如避免隐含的有害物质。这样，您也为环境保护和健康保护作出了重要贡献。

CE一致性声明

RoHS标准(2011/65/EU)

Sennheiser electronic GmbH & Co. KG在此声明，无线电设备型号XS WIRELESS 1包括SKM-XSW、SK-XSW、EM-XSW1和EM-XSW1 DUAL，符合标准2014/53/EU。

您可以在本公司网站www.sennheiser.com/download下载此声明。

频率使用的框架条件和限制

您所在的地区对频率使用可能有特殊的框架条件和限制。在调试产品前请访问以下网址获取信息：www.sennheiser.com/frequency-information

China RoHS

部件名称(Parts) *=如果包含(if available)	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)	产品环保年限(EFUP)
金属部件(Metal Parts)x000015
电路模块(Circuit Modules)x000015
电缆及电缆组件(Cables and Cable Assemblies)	x000015
电路开关(Circuit Breakers)*	x000015
外部电力适配器(External Power Supply)*	x000010
电池(Battery)*	x0000			5

本表格依据 SJ/T 11364 的规定编制。

o：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
x：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

有关许可和认证的信息请参见章节“Compliance”。

吉舍都贝

System

反正范版 阜大部FM

运动： 0^ +40^

-20^ +70^

通心

2.4 GHz, RF Power < 3mW , Low Power OQPSK (通联回响)

恵

⑦

DAIIBRNIUI

金（）

OukiO 歉當

則大 OukiO 奢勳 朝

(扎三则,1kHz NF)

Ouki o To get

公国

N0IJSTeI（S

Line/Mic Rabe

凯I山

越将 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越 越

内部版Anettna将通过AnettnaStw到Dit

（如罗 × 里 X 壳0）

95g

260× 50mm

(Lx0)

245g

叶可

ME 2-2 ME 3-II e 908T

enetter Uyeh	enetter, Engu. Konhy	enetter, Engu. Konhy	enetter, Engu. Konhy
Kamdo	20 mV/Pa	1.6 mV/Pa	0.6 mV/Pa
BVH	Null	Kerel	Kerel
Chdue ng-alre bel	130 dB	150 dB	147 dB

前脚本NT12-5CW

公制日用 100～240V-

前日 50 60 Hz

100 mA

詞性絃摺難貢言

香酪原 ≤ 500mA

电新贝

运土藏 0^ +45^

-20^ +60^

↑95%

用（）

Kaii#

12V=

≤ 0.075 ~W @ 230 ~VAC

≤ 0.1W@115VAC

DoE Level VI

65g

默

EM-XSW1

6.3 mm 彩色的球形

XLR-3

SK-XSW

3.5mm

音书报

Sennheiser electronic GmbH & Co. KG是24日的同在的，

这回的要道，就

WEEE 2012/19/EU
