用户手册 MKE 600 SENNHEISER

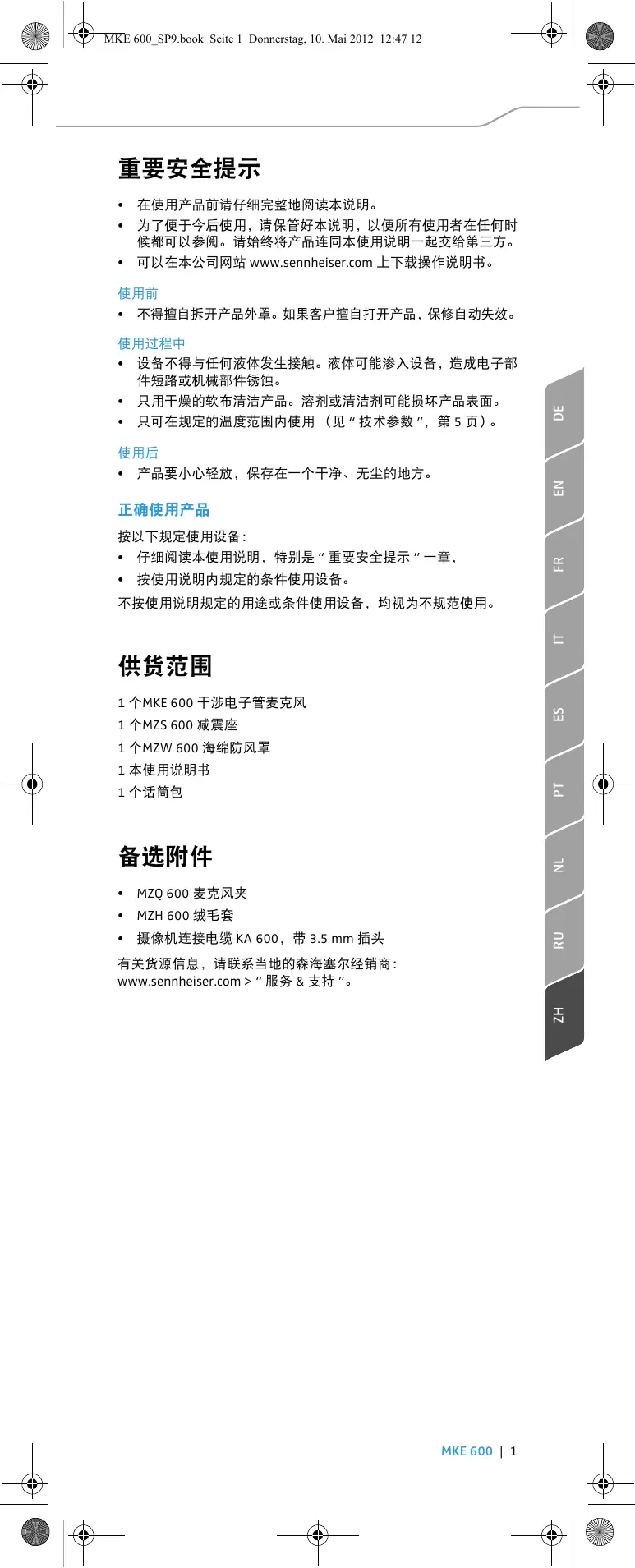

• 在使用产品前请仔细完整地阅读本说明。
  为了便于今后使用，请保管好本说明，以便所有使用者在任何时候都可以参阅。请始终将产品连同本使用说明一起交给第三方。
• 可以在本公司网站 www.sennheiser.com 上下载操作说明书。

使用前

• 不得擅自拆开产品外罩。如果客户擅自打开产品，保修自动失效。

使用过程中

• 设备不得与任何液体发生接触。液体可能渗入设备，造成电子部件短路或机械部件锈蚀。
• 只用干燥的软布清洁产品。溶剂或清洁剂可能损坏产品表面。
• 只可在规定的温度范围内使用（见“技术参数”，第5页）。

使用后

• 产品要小心轻放，保存在一个干净、无尘的地方。

正确使用产品

按以下规定使用设备：

• 仔细阅读本使用说明，特别是“重要安全提示”一章，
• 按使用说明内规定的条件使用设备。

不按使用说明规定的用途或条件使用设备，均视为不规范使用。

供货范围

1个MKE600干涉电子管麦克风
1个MZS600减震座
1个MZW600海绵防风罩
1本使用说明书
1个话筒包

备选附件

• MZQ600麦克风夹
• MZH600绒毛套
• 摄像机连接电缆 KA 600，带 3.5 ~mm 插头

有关货源信息，请联系当地的森海塞尔经销商：www.sennheiser.com > “服务&支持”。

MKE 600 干涉电子管麦克风

MKE600是一款录音效果出色的摄像机用麦克风。借助优秀的拾音效果它能拾取摄像机方向的声音，同时抑制噪音。激活低切滤波功能后，还可以最大降低风声。

在不提供幻象电源的摄像机上，可通过一节电池给MKE600供电。
电源开关能够防止电池不必要放电，并带有低电量显示。

特性

拾音特征卓越
- 最大程度抑制侧面噪音
通过低切滤波将风声降至最低
- 可通过幻象电源或电池供电
电池开关带有低电量显示
- 坚固的全金属外壳
固体噪音的抑制效果好
- 海绵防风罩和减震座包括在供货范围内

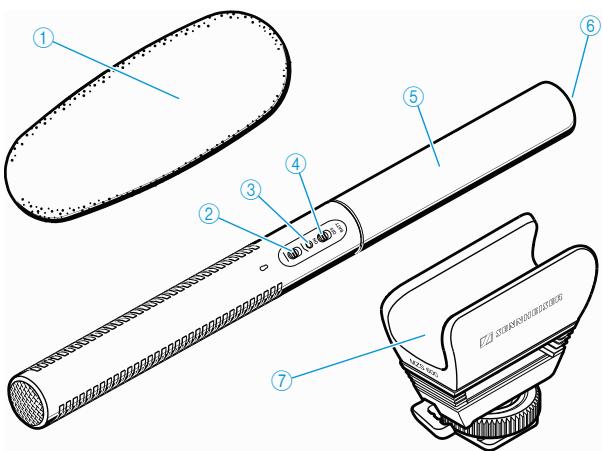

部件图

① 海绵防风罩可将风声降低约25dB
(2) 低切滤波开关
③ 工作指示灯
④ 电池开关BATT ON/OFF
⑤ 电池盒盖
⑥ XLR-3插孔（带针头）
⑦ 带闪光灯座适配器的减震座

使用前的准备

MKE600既可通过XLR接口由幻象电源供电，也可以通过内置的电池供电。

XLR幻象电源P48

将麦克风电缆的XLR-3插头（带孔头）插入麦克风的XLR-3插头（带针头）⑥内。
将麦克风电缆的插头与摄像机或录音设备连接。

指示灯 ③ 显示工作状态：

颜色	幻象电源 P48
绿色	接通，麦克风准备就

通过XLR接口接通幻象电源后，麦克风处于持续工作状态（电池开关BATT ON/OFF不起作用）。

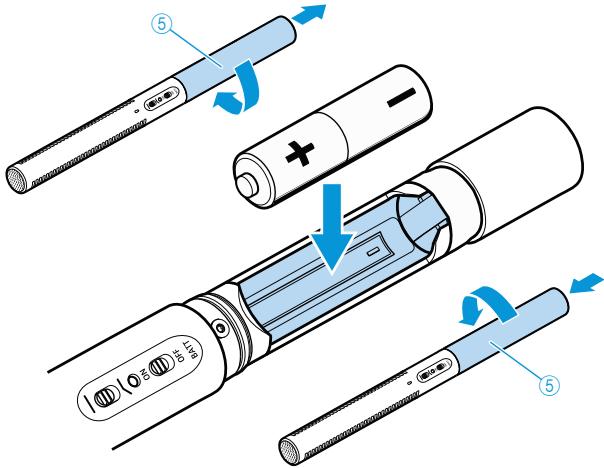

内置电池供电

沿箭头方向旋开电池盒盖 ⑤。
装入一枚电池或充电电池（AA型，1.5V/1.2V）。注意电池正负极。
关闭电池盒盖 ⑤ 并沿箭头方向拧紧。

如需接通电池供电，将电池开关 ④ 推到“ON”位置；如需断开供电，将开关推到“OFF”位置。

指示灯 ③ 显示工作状态：

颜色	内置电池供电
打开开关后亮红灯约1秒然后熄灭	电池供电，工作时间最长约150小时
持续亮红灯	电量低，电池电量将要耗尽，第一次出现该显示后还有大约8小时的剩余工作时间
打开后闪红光	电池电量不足，麦克风无法工作

如果长时间不用麦克风，应将电池取出，以避免电池自放电。

使用低切滤波功能

将低切滤波开关 ② 调整到所需位置。

开关位置	麦克风的频率特性
-	线性频率特性
-	低于100Hz的频率将被降低，以抑制风声和脚步声

MKE 600 的清洁和护理

注意

液体渗入会损坏产品！
液体可能渗入设备，造成电子部件短路或机械部件锈蚀。溶剂或清洁剂可能损坏产品表面。
设备不得与任何液体发生接触。
只用干燥的软布清洁产品。

技术参数

拾音特征	超心形/叶形
频率特性	40 Hz至20 kHz
灵敏度	P48时:21mV/Pa 电池供电时:19mV/Pa
最大声压级	P48时:132 dB SPL 电池供电时:126 dB SPL
等效噪音级	P48时:15 dB(A)
A加权	电池供电时:16 dB(A)
电源	48 V ± 4 V (P48, IEC 61938), 通过 XLR-3 接口或电池、充电电池 (AA型, 1.5 V/1.2 V) 供电
电流消耗	P48时:4.4 mA
电池工作时间	约150小时
低电量显示	<1.05 V;第一次出现该显示时还有大约8小时的剩余工作时间
直径	20 mm
长度	256 mm
重量	128 g (不带电池)
工作温度范围	-10°C 至 +60°C

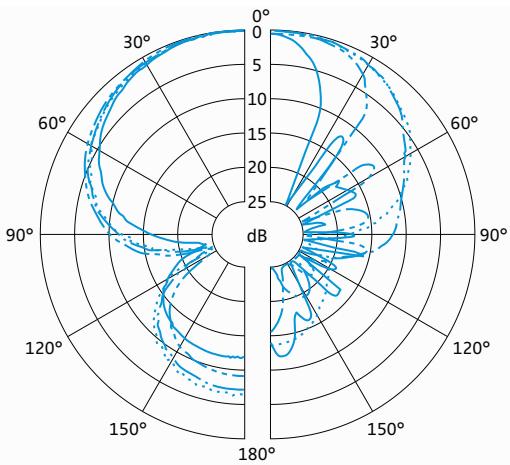

极性特征图

125 Hz	2000 Hz
250 Hz	4000 Hz
500 Hz	8000 Hz
1000 Hz	16000 Hz

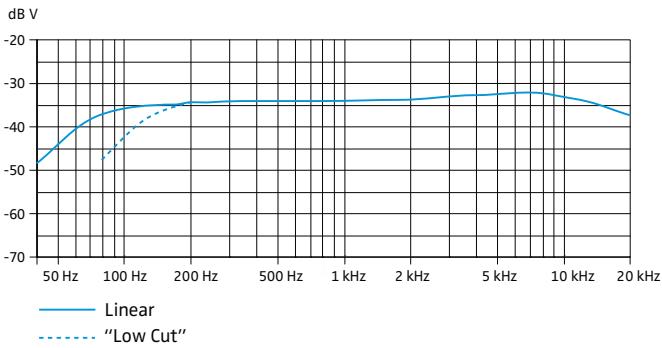

频率特性

制造商声明

质保

Sennheiser electronic GmbH & Co. KG公司为本产品承担24个月的保修。

请前往公司网站（www.sennheiser.com）了解目前有效的保修条件，或咨询销售本产品的森海塞尔经销商。

本产品满足以下标准要求：

请将该产品送至您所在地的垃圾收集点或回收中心进行处理。

电池标准(2006/66/EC)

出厂提供的充电电池或蓄电池均为可循环产品。请将报废的充电电池送交公共收集站或专业商店进行处理。请在电池或充电电池用尽后再进行报废处理，以保护环境。

欧盟符合性声明

EMC标准（2004/108/EC）

可以在本公司网站www.sennheiser.com上下载此声明。

符合标准

欧洲	EMC EN 55103-1/-2
美国	FCC 47 CFR 15子部分B
加拿大	Industry Canada ICES_003
中国	15
澳大利亚/新西兰	CN340

部件名称 Parts	有毒有害物质或元素
	铅Pb	汞Hg	镉Cd	六价铬Cr6+	多溴联苯PBB	多溴二苯醚PBDE	环境友好的用途期间 EFUP
金属部件Metal Parts	x	0	0	0	0	0	15
电路模块Circuit Modules	x	0	0	0	0	0	15
电缆及电缆组件Cables & Cable Assemblies	x	0	0	0	0	0	15
电路开关Circuit Breakers	x	0	0	0	0	0	15
外部电力适配器External Power Supply	x	0	0	0	0	0	10
电池Battery	x	0	0	0	0	0	5

o：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。
x：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
