MKE 600 - Microphone SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone tubulaire directif
Marque	Sennheiser
Modèle	MKE 600
Directivité	Super-cardioïde/lobe
Réponse en fréquence	40 Hz à 20 kHz
Sensibilité (alim. P48)	21 mV/Pa
Sensibilité (alim. pile)	19 mV/Pa
Niveau sonore max. (P48)	132 dB SPL
Niveau sonore max. (pile)	126 dB SPL
Bruit équivalent (P48)	15 dB(A)
Bruit équivalent (pile)	16 dB(A)
Alimentation	Fantôme P48 (48V) ou pile AA 1,5V/1,2V
Consommation (P48)	4,4 mA
Autonomie sur pile	Environ 150 heures
Indication Low Batt	LED rouge continue ; environ 8 h restantes
Diamètre	20 mm
Longueur	256 mm
Poids (sans pile)	128 g
Température de fonctionnement	-10°C à +60°C
Filtre Low Cut	Commutable, atténue les fréquences sous 100 Hz
Accessoires fournis	Bonnette anti-vent MZW 600, suspension MZS 600, étui, notice
Entretien	Nettoyer avec un chiffon doux et sec ; éviter tout liquide

FOIRE AUX QUESTIONS - MKE 600 SENNHEISER

Comment alimenter le MKE 600 ?

Le MKE 600 peut être alimenté soit par alimentation fantôme P48 via la prise XLR, soit par une pile AA (1,5V ou 1,2V) placée dans le compartiment sous la partie inférieure.

Comment utiliser le filtre Low Cut ?

Le commutateur Low Cut se trouve sur le côté du microphone. Position « — » pour une réponse linéaire, position avec le symbole de coupure pour atténuer les fréquences en dessous de 100 Hz, réduisant ainsi les bruits de vent et mécaniques.

Que signifie la LED d'indication ?

En alimentation P48, la LED s'allume en vert fixe. En alimentation par pile, elle s'allume en rouge 1 seconde à la mise sous tension, puis s'éteint. Un rouge continu indique Low Batt (environ 8 h restantes). Un clignotement rouge à la mise en marche signifie pile vide.

Comment changer la pile du MKE 600 ?

Dévissez la partie inférieure du microphone (5) en la tournant dans le sens de la flèche. Insérez une pile AA en respectant la polarité. Remettez l'interrupteur BATT ON/OFF sur ON pour utiliser la pile.

Peut-on utiliser le microphone sans pile si l'alimentation fantôme est disponible ?

Oui, lorsque l'alimentation fantôme P48 est fournie via la connexion XLR, la pile n'est pas nécessaire. Le microphone fonctionne alors en permanence et l'interrupteur BATT ON/OFF n'a aucun effet.

Quel est le poids du MKE 600 ?

Le microphone pèse 128 g sans pile. Il est léger et adapté à une utilisation sur caméscope.

Comment nettoyer le MKE 600 ?

Utilisez un chiffon doux et sec. Évitez tout liquide, solvant ou détergent qui pourrait endommager les surfaces. Rangez-le dans un endroit propre et sec.

Quels accessoires sont inclus avec le MKE 600 ?

Sont fournis : une bonnette anti-vent en mousse MZW 600, une suspension élastique MZS 600 avec adaptateur sabot de flash, une notice d'emploi et un étui de transport.

Quelle est la directivité du MKE 600 ?

Le microphone a une directivité super-cardioïde/lobe, ce qui lui permet de capter le son principalement depuis l'avant tout en atténuant les bruits latéraux et arrière.

Que faire si la LED ne s'allume pas lors de la mise sous tension par pile ?

Vérifiez que la pile est correctement insérée avec la bonne polarité et que l'interrupteur BATT ON/OFF est sur ON. Si la LED clignote brièvement en rouge, la pile est vide ; remplacez-la. En cas de problème persistant, contactez le service Sennheiser.

MODE D'EMPLOI MKE 600 SENNHEISER

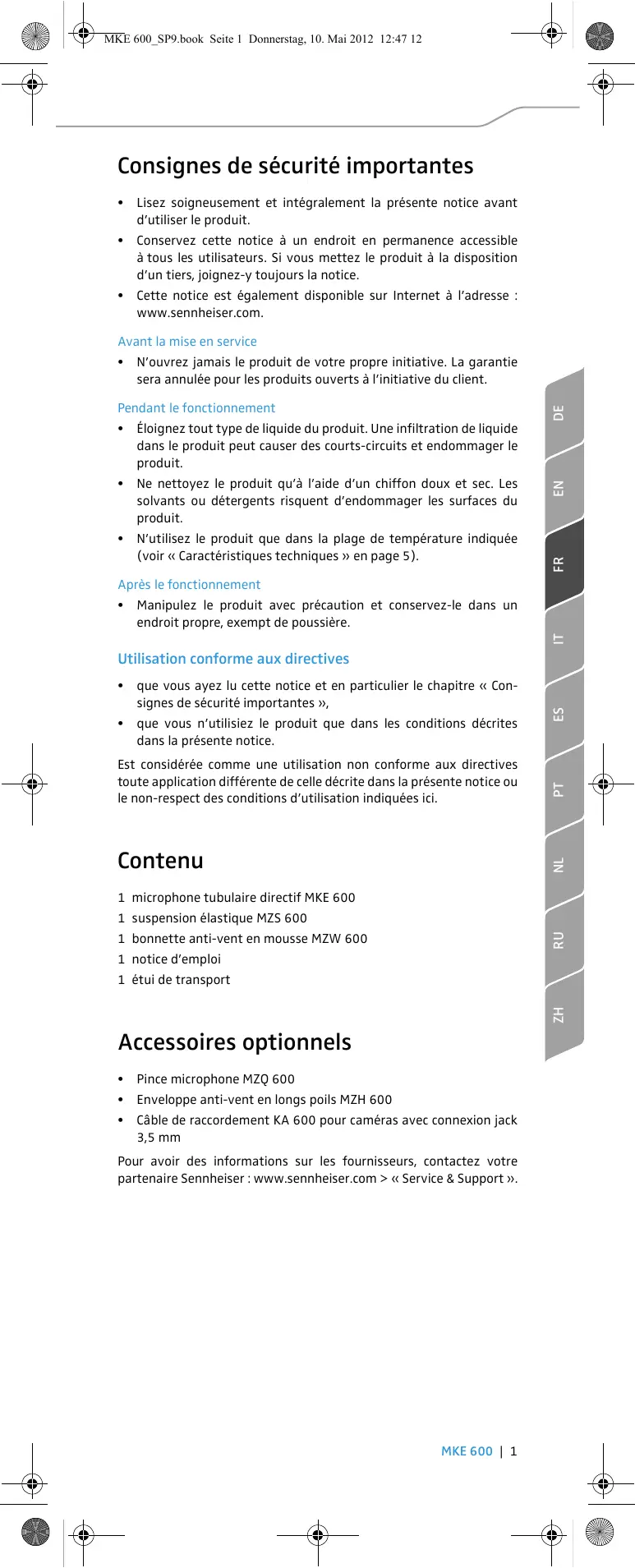

Consignes de sécurité importantes

• Lisez soigneusement et intégralement la présente notice avant d'utiliser le produit.
• Conservez cette notice à un endroit en permanence accessible à tous les utilisateurs. Si vous mettez le produit à la disposition d'un tiers, joignez-y toujours la notice.
• Cette notice est également disponible sur Internet à l'adresse: www.sennheiser.com.

Avant la mise en service

• N'ouvre jamais le produit de votre propre initiative. La garantie sera annulée pour les produits ouverts à l'initiative du client.

Pendant le fonctionnement

• Éloignez tout type de liquide du produit. Une infiltration de liquide dans le produit peut causer des courts-circuits et endommager le produit.
• Ne nettoyez le produit qu'avec l'aide d'un chiffon doux et sec. Les solvants ou détergents risquent d'endommager les surfaces du produit.
• N'utilisez le produit que dans la plage de température indiquée (voir « Caractéristiques techniques » en page 5).

Après le fonctionnement

• Manipulez le produit avec précaution et conservez-le dans un endroit propre, exempt de poussière.

Utilisation conforme aux directives

• que vous ayez lu cette notice et en particulier le chapitre « Consignes de sécurité importantes », Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.
• que vous n'utilisiez le produit que dans les conditions précises dans la présente notice.

Est considérée comme une utilisation non conforme aux directives toute application différente de celle décrite dans la présente notice ou le non-respect des conditions d'utilisation indiquées ici.

Contenu

1 microphone tubulaire directif MKE 600 1 suspension élastique MZS 600 1 bonnette anti-vent en mousse MZW 600 1 notice d'emploi 1 étui de transport

Accessoires optionnels

• Pince microphone MZQ 600
• Enveloppe anti-vent en longs poils MZH 600
• Câble de raccordement KA 600 pour caméras avec connexion jack 3,5 mm

Pour avoir des informations sur les fournisseurs, contactez votre partenaire Sennheiser : www.sennheiser.com > « Service & Support »

Microphone tubulaire directif MKE 600

Le MKE 600 est un microphone, spécialement conçu pour une utilisation sur caméoscope, qui permet de maîtriser les défis filmiques exigeants. Grâce à sa directivité prononcée, le MKE 600 capte en priorité le son provenant de la direction vers laquelle le caméoscope est orienté et atténue efficacement les bruits latéraux ainsi que ceux venant de l'arrière. Le filtre « Low Cut » commutable réduit en plus les bruits de vent.

Quelques caméscopes n'offrent pas d'alimentation fantôme, le MKE 600 peut donc également être alimenté par pile. Pour éviter que la pile se décharge prématurément, un interrupteur pour pile est prévu. Lorsque le niveau de la pile est faible, « Low Batt » s'affiche.

Points forts

• Directivité prononcée Atténuation maximale des sons latéraux
• Réduction des bruits de vent grâce à un filtrage « Low Cut » commutable
• Alimentation fantôme ou alimentation par pile
• Interrupteur pour pile avec indication « Low Batt »
• Robuste corps métallique
• Torse sonne suppression des bruits de manipulation
• Fourni avec bonnette anti-vent en mousse et suspension élastique

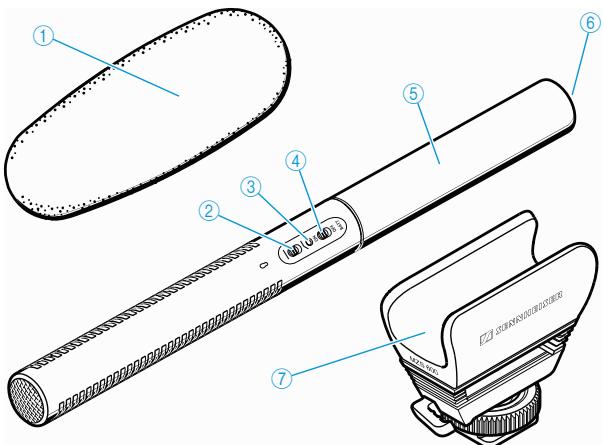

Vue d'ensemble du produit

① Bonnette anti-vent en mousse, permet de réduire d'env. 25 dB les bruits de vent ② Commutateur « Low Cut » — / ③ LED d'indication de fonctionnement ④ Interrupteur pour pile BATT ON/OFF ⑤ Partie inférieure du microphone (couvrant le compartiment à piles) ⑥ Prise XLR-3 (maille) ⑦ Suspension élastique avec adaptateur sabot de flash

Mise en service du MKE 600

Le MKE 600 peut être alimenté par alimentation fantôme (via la connexion XLR) ou par pile interne.

Alimentation fantôme P48 via la connexion XLR

Raccordez la prise XLR-3 (femelle) du câble de microphone à la prise XLR-3 (mâle) du microphone ⑥. Raccordez le connecteur du câble de microphone au caméscope ou à l'appareil d'enregistrement.

La LED ③ indique les informations suivantes :

Alimentation fantôme LED P48

s'allume en vert activée; le microphone est prêt à l'emploi

Si alimenté en tension fantôme via la connexion XLR, le microphone est constamment en fonctionnement (l'interrupteur pour pile BATT ON/OFF n'a pas de fonction).

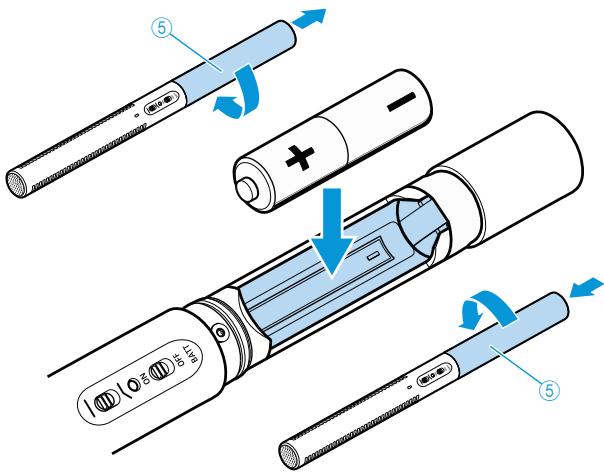

Alimentation par pile interne

Dé Insérez une pile/batterie (type AA, 1,5 V/1,2 V). Respectez la polarité lorsque vous insérez la pile/batterie.

Dévissez la partie inférieure du microphone (5) en la tournant dans le sens de la flèche.

Mettez l'interrupteur pour pile ④ sur ON pour activer l'alimentation par pile interne ou mettez l'interrupteur sur OFF pour désactiver l'alimentation par pile.

La LED ③ indique les informations suivantes :

LED	Alimentation par pile interne
s'allume en rouge pen-dant env. 1 seconde après la mise en marche et puis s'éteint	activée ; autonomie : jusqu'à env. 150 h
s'allume en rouge en continu	« Low Batt », la pile est presque vide ; env. 8 h d'autonomie restante après la première indication
clignote brièvement en rouge lors de la mise en marche	la pile est vide ; le microphone n'est pas prêt à l'emploi

Si vous n'utilisez pas le microphone pendant une période prolongée, enlevez la pile pour éviter une auto-décharge.

Utilisation du filtre « low cut

Mettez le commutateur « Low Cut » ② sur la position souhaitée.

Position	Réponse en fréquence du microphone
—	Réponse en fréquence linéaire
—	Les fréquences en dessous de 100 Hz sont attenuées pour réduire les bruits de vent et mécaniques

Attention

Dommages au produit dus aux liquides! Une infiltration de liquide dans le produit peut causer des courts-circuits et endommager le produit. Les solvants ou détergents risquent d'endommager les surfaces du produit. Éloignez tout type de liquide du produit. Ne nettoyez le produit qu'avec l'aide d'un chiffon doux et sec.

Caractéristiques techniques

Directivité

Réponse en fréquence

Sensibilité

Max. SPL

Niveau de bruit équivalent, pondération A

Alimentation

Consummation

Autonomie avec pile

Indication « Low Batt »

Diametre

Longueur

Poids

Température de

fonctionnement

super-cardioide/lobe

40 Hz à 20 kHz

avec alimentation P48 : 21 mV/Pa avec alimentation par pile : 19 mV/Pa

avec alimentation P48 : 132 dB SPL avec alimentation par pile : 126 dB SPL

avec alimentation P48 : 15 dB (A) avec alimentation par pile : 16 dB (A)

48V ± 4V P48, IEC61938) via XLR-3 ou pile/batterie (type AA, 1,5 V/1,2 V)

avec alimentation P48 : 4,4 mA

env. 150 h

< 1,05 V ; env. 8 h d'autonomie restante après la première indication

20 mm

256 mm

128 g (sans pile)

-10°C à +60°C

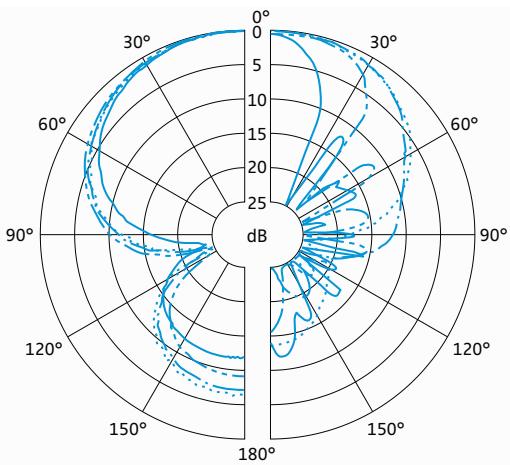

Diagramme polaire 125 Hz 2000 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 1000 Hz 16000 Hz

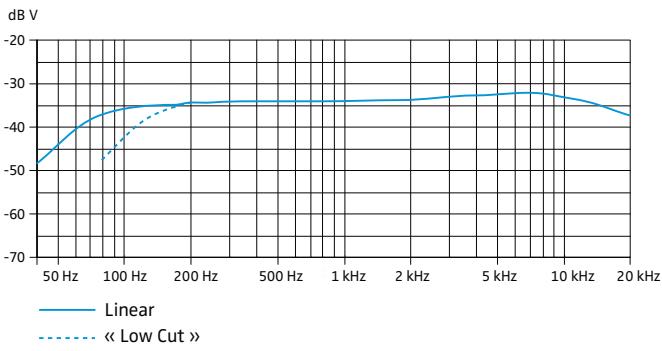

Courbe de réponse en fréquence

Garantie

Sennheiser electronic GmbH & Co. KG offre une garantie de 24 mois sur ce produit.

Pour avoir les conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser.

En conformité avec les exigences suivantes

Veuillez rapporter le produit à la déchetterie communale ou à un centre de recyclage.

Directive Piles et Accumulateurs (2006/66/CE)

Les piles ou batteries fournies peuvent être recyclées. Jetez les piles ou batteries usagées dans un conteneur de recyclage ou ramenez-les à votre revendeur. Afin de protégér l'environnement, déposez uniquement des piles ou batteries complètement déchargées.

Déclaration de conformité pour la ce

Vous trouvez cette déclaration sur www.sennheiser.com.

Conforme aux normes :

Europe	CE CEM EN 55103-1/-2
États-Unis	FCC 47 CFR 15 subpart B
Canada	Industrie Canada ICES_003
Chine	15
Australie/ Nouvelle Zélande	CN340
