BEDIENUNGSANLEITUNG MKE 600 SENNHEISER

Lesen Sie diese Bedienungsanleitung sorgfältig und vollständig, bevor Sie das Produkt benutzen.

Bewahren Sie diese Bedienungsanleitung für die weitere Nutzung so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Geben Sie das Produkt an Dritte stets zusammen mit dieser Bedienungsanleitung weiter.

Diese Bedienungsanleitung steht Ihnen auch im Internet unter www.sennheiser.com zur Verfügung.

Öffnen Sie das Gehäuse des Produkts nicht eigenmächtig. Für Produkte, die eigenmächtig vom Kunden geöffnet wurden, erlischt die Gewährleistung.

Vor dem Betrieb Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern. Flüssigkeit kann in das Produkt eindringen, einen Kurzschluss in der Elektronik verursachen oder die Mechanik beschädigen.

Reinigen Sie das Produkt ausschließlich mit einem weichen, trockenen Tuch. Löse- oder Reinigungsmittel können die Produktoberflächen beschädigen.

Verwenden Sie das Produkt nur innerhalb des angegebenen Temperaturbereichs (siehe „Technische Daten“ auf Seite 5).

Während des Betriebs

Behandeln Sie das Produkt sorgfältig und bewahren Sie es an einem sauberen, staubfreien Ort auf.

dass Sie diese Bedienungsanleitung und insbesondere das Kapitel „Wichtige Sicherheitshinweise“ gelesen haben,

dass Sie das Produkt innerhalb der Betriebsbedingungen nur so einsetzen, wie in dieser Bedienungsanleitung beschrieben. Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Produkt anders einsetzen, als es in dieser Bedienungsanleitung beschrieben ist, oder die Betriebsbedingungen nicht einhalten.

Der bestimmungsgemäße Gebrauch schließt ein,

Bestimmungsgemäßer Gebrauch

Lieferumfang 1 Richtrohrmikrofon MKE 600 1 Schwinghalterung MZS 600

1 Schaumwindschutz MZW 600 1 Bedienungsanleitung 1 Tasche Optionales Zubehör

Fellwindschutz MZH 600

Anschlusskabel KA 600 für Kameras mit 3,5-mm-KlinkensteckerAnschluss Für Informationen über Bezugsquellen wenden Sie sich an den Sennheiser-Partner Ihres Landes: www.sennheiser.com > „Service & Support“. MKE 600 | 1 MKE 600_SP9.book Seite 2 Donnerstag, 10. Mai 2012 12:47 12 Das Richtrohrmikrofon MKE 600 Das MKE 600 ist ein ideales Mikrofon für die Videokamera, das selbst große filmische Herausforderungen meistert. Durch seine hohe Richtwirkung nimmt es den Ton aus der Kamerarichtung auf und blendet Stör- und Nebengeräusche zuverlässig aus. Das zuschaltbare „Low-Cut“-Filter minimiert zusätzlich Windgeräusche. Da einige Videokameras keine Phantomspeisung bereitstellen, kann das MKE 600 auch mit einer Batterie betrieben werden. Ein Ein-/Ausschalter für die Speisung stellt sicher, dass sich die Batterie nicht vorzeitig entlädt; „Low Batt“ wird angezeigt. Merkmale

ausgeprägte Richtcharakteristik

maximale Dämpfung seitlicher Nebengeräusche

Minimierung von Windgeräuschen durch „Low Cut“

Phantom- und Batteriespeisung

Batterieschalter mit „Low-Batt“-Anzeige

sehr gute Körperschalldämpfung

Schaumwindschutz und Schwinghalterung im Lieferumfang enthalten Produktübersicht

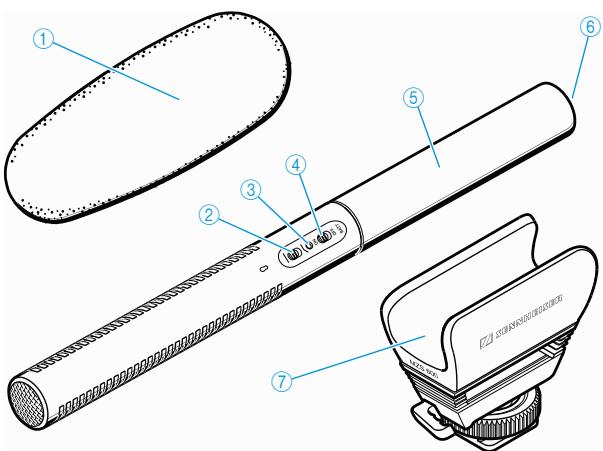

1 Schaumwindschutz dämpft Windgeräusche um ca. 25 dB 2 Schalter „Low Cut“

3 LED-Betriebsanzeige 4 Batterieschalter BATT ON/OFF 5 Batteriefachabdeckung 6 XLR-3-Buchse (male) 7 Schwinghalterung mit Blitzschuhadapter 2 | MKE 600 MKE 600_SP9.book Seite 3 Donnerstag, 10. Mai 2012 12:47 12 In Betrieb nehmen Das MKE 600 ist sowohl für den Betrieb mit Phantomspeisung über den XLR-Anschluss als auch mit der internen Batteriespeisung vorgesehen. XLR-Phantomspeisung P48 왘 Verbinden Sie die XLR-3-Buchse (female) des Mikrofonkabels mit der XLR-3-Buchse (male) des Mikrofons 6. Phantomspeisung P48 grün eingeschaltet; das Mikrofon ist betriebsbereit

Bei Phantomspeisung über den XLR-Anschluss ist das Mikrofon stets in Betrieb (Batterieschalter BATT ON/OFF ist dabei ohne Funktion).

왘 Verbinden Sie den Stecker des Mikrofonkabels mit der Videokamera oder dem Aufnahmegerät. Die LED 3 zeigt den Betrieb an: Interne Batteriespeisung 왘 Setzen Sie eine Batterie/Akku (Typ AA, 1,5 V/1,2 V) ein. Achten Sie auf die Polarität.

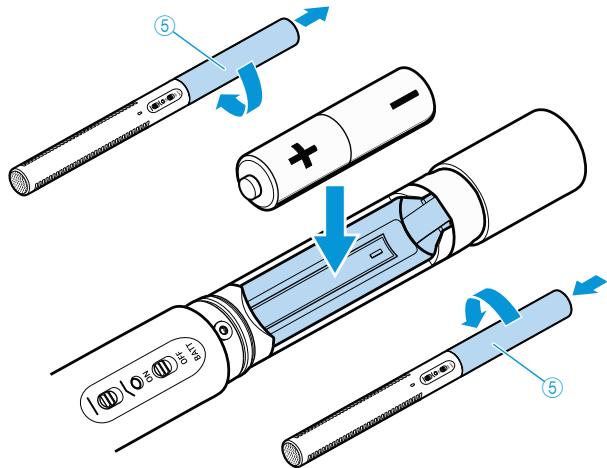

왘 Schrauben Sie die Batteriefachabdeckung 5 in Pfeilrichtung auf. 왘 Schließen Sie die Batteriefachabdeckung 5 und schrauben Sie sie in Pfeilrichtung zu. 왘 Schieben Sie den Batterieschalter 4 in die Position ON zum Einschalten oder in die Stellung OFF zum Ausschalten.

Die LED 3 zeigt den Betrieb an: Farbe Interne Batteriespeisung rot für ca. 1 Sek. nach dem Batteriebetrieb; Einschalten, danach erlischt Betriebszeit bis ca. 150 Std. die LED rot permanent „Low Batt“, Batterie fast verbraucht; ca. 8 Std. Restbetriebszeit nach erstmaliger Anzeige rot kurz aufblitzend beim Einschalten Batterie verbraucht; das Mikrofon ist nicht betriebsbereit Wenn Sie das Mikrofon längere Zeit nicht verwenden, entnehmen Sie die Batterie, um eine Selbstentladung zu vermeiden. MKE 600 | 3

MKE 600_SP9.book Seite 4 Donnerstag, 10. Mai 2012 12:47 12 „Low Cut“ verwenden 왘 Schieben Sie den Schalter „Low Cut“ 2 in die gewünschte Position.

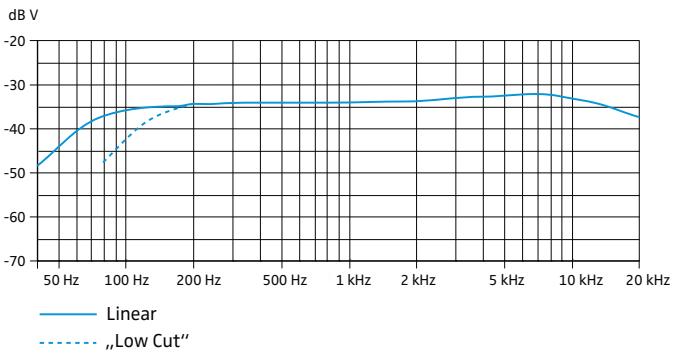

Schalterposition Frequenzgang des Mikrofons linearer Frequenzgang Frequenzen unter 100 Hz werden abgesenkt, um Windgeräusche und Trittschall zu dämpfen MKE 600 reinigen und pflegen VORSICHT Produktschäden durch Flüssigkeit! Flüssigkeit kann in das Produkt eindringen, einen Kurzschluss in der Elektronik verursachen oder die Mechanik beschädigen. Löse- oder Reinigungsmittel können die Produktoberflächen beschädigen. 왘 Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern. 왘 Reinigen Sie das Produkt ausschließlich mit einem weichen, trockenen Tuch. 4 | MKE 600 MKE 600_SP9.book Seite 5 Donnerstag, 10. Mai 2012 12:47 12 Technische Daten Superniere/Keule Frequenzgang 40 Hz bis 20 kHz Empfindlichkeit bei P48: 21 mV/Pa bei Batteriespeisung: 19 mV/Pa Grenzschalldruckpegel bei P48: 132 dB SPL bei Batteriespeisung: 126 dB SPL Ersatzgeräuschpegel A-bewertet bei P48: 15 dB (A) bei Batteriespeisung: 16 dB (A) Stromversorgung 48 V ± 4 V (P48, IEC 61938) über XLR-3 oder Batterie/Akku (Typ AA 1,5 V/1,2 V) Stromaufnahme bei P48: 4,4 mA Betriebszeit mit Batterie

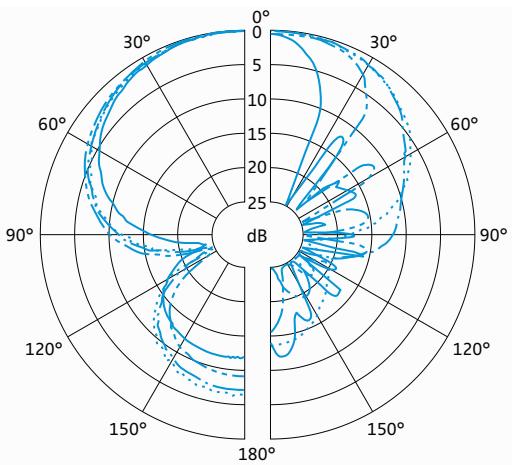

Richtcharakteristik < 1,05 V; ca. 8 Std. Restbetriebszeit nach erstmaliger Anzeige 20 mm Länge 256 mm Gewicht 128 g (ohne Batterie) Betriebstemperatur –10 °C bis +60 °C

ca. 150 Std. „Low-Batt“-Anzeige

1 kHz 2 kHz 5 kHz 10 kHz 20 kHz Linear „Low Cut“ MKE 600 | 5 MKE 600_SP9.book Seite 6 Donnerstag, 10. Mai 2012 12:47 12 Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit folgenden Anforderungen

WEEE-Richtlinie (2002/96/EG) Bitte entsorgen Sie dieses Produkt bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.

Batterierichtlinie (2006/66/EG) Die mitgelieferten Akkus oder Batterien sind recyclingfähig. Bitte entsorgen Sie die Akkus über offizielle Sammelstellen oder den Fachhandel. Entsorgen Sie nur leere Batterien oder Akkus, um den Umweltschutz zu gewährleisten. CE-Konformität

EMV-Richtlinie (2004/108/EG) Die Erklärung steht im Internet unter www.sennheiser.com zur Verfügung. Anforderungen werden erfüllt für Europa
